دیوار برلنی چیست و چگونه اجرا می شود؟

دیوار برلنی یکی از رایج ترین روش های پایدارسازی گود در پروژه های ساختمانی است که برای جلوگیری از ریزش خاک در زمان گودبرداری استفاده می شود. این روش بیشتر در پروژه هایی کاربرد دارد که عمق گود زیاد است یا ساختمان های مجاور در فاصله کمی از محل گودبرداری قرار دارند. در اجرای دیوار برلنی از شمع های قائم، تیرهای افقی و مهاربندی استفاده می شود تا فشار خاک کنترل شود و ایمنی پروژه افزایش پیدا کند. همچنین در بسیاری از پروژه ها، علاوه بر قیمت آهن و هزینه مصالح، میزان ایمنی و سرعت اجرای سازه نگهبان نیز اهمیت زیادی دارد.

اجرای دیوار برلنی در مقایسه با بعضی روش های دیگر سرعت بیشتری دارد و می تواند برای پروژه های شهری مناسب باشد. این روش در کنار سیستم هایی مانند سازه نگهبان خرپایی یکی از رایج ترین روش های پایدارسازی گود محسوب می شود. همچنین نوع خاک، عمق گود، فاصله ساختمان های مجاور و شرایط پروژه می تواند روی انتخاب این روش تاثیر زیادی داشته باشد.

دیوار برلنی سازه نگهبان معمولا در پروژه هایی استفاده می شود که فضای کافی برای اجرای روش های دیگر وجود ندارد یا باید عملیات گودبرداری در زمان کوتاه تری انجام شود. به همین دلیل، بسیاری از مهندسان این روش را برای پروژه های ساختمانی شهری انتخاب می کنند.

دیوار برلنی چیست؟

دیوار برلنی چیست؟ دیوار برلنی یک نوع سازه نگهبان است که برای جلوگیری از ریزش خاک در زمان گودبرداری استفاده می شود. در این روش، ابتدا شمع های فلزی یا بتنی در فواصل مشخص داخل زمین قرار می گیرند و بعد از آن، تیرهای افقی بین شمع ها نصب می شوند تا خاک پشت دیوار مهار شود. این روش بیشتر در پروژه هایی کاربرد دارد که فضای محدودی دارند و امکان استفاده از روش های حجیم تر وجود ندارد.

دیوار برلنی گودبرداری بیشتر در پروژه های شهری، ساختمان های بلند، مجتمع های تجاری و پروژه هایی استفاده می شود که در کنار ساختمان های دیگر قرار دارند. در چنین شرایطی، مهار خاک اهمیت زیادی دارد؛ زیرا کوچک ترین حرکت خاک می تواند به ساختمان های اطراف آسیب وارد کند. همچنین در بسیاری از پروژه ها این سوال مطرح می شود که تا چه ارتفاعی نیاز به سازه نگهبان نیست و چه زمانی باید از روش هایی مانند دیوار برلنی استفاده کرد.

در پروژه هایی که عمق گود زیاد است، استفاده از سازه نگهبان ضروری می شود. به همین دلیل، مهندسان معمولا قبل از شروع کار بررسی می کنند که حداکثر عمق گودبرداری بدون سازه نگهبان چقدر است؟ اگر عمق گود بیشتر از حد مجاز باشد یا خاک مقاومت کافی نداشته باشد، باید از روش هایی مانند اجرای دیوار برلنی استفاده شود.

روش اجرای دیوار برلنی

روش اجرای دیوار برلنی شامل چند مرحله اصلی است که باید با دقت و به ترتیب انجام شوند تا دیوار بتواند فشار خاک را تحمل کند. این مراحل معمولا شامل حفاری اولیه، اجرای شمع های قائم، نصب تیرهای افقی و مهاربندی نهایی هستند. هر کدام از این مراحل نقش مهمی در پایداری دیوار دارند و اگر یکی از آنها به درستی انجام نشود، احتمال ریزش خاک و آسیب به ساختمان های اطراف افزایش پیدا می کند.

در روش اجرای دیوار برلنی، ابتدا وضعیت خاک، عمق گود و فاصله ساختمان های مجاور بررسی می شود. سپس بر اساس شرایط پروژه، محل شمع ها و فاصله آنها مشخص می شود. بعد از آن، عملیات حفاری و نصب شمع ها انجام می شود و در ادامه تیرهای افقی و سیستم مهاربندی اجرا می شوند.

یکی از مهم ترین مزایای این روش، امکان اجرای آن در پروژه های شهری و فضاهای محدود است. همچنین دیوار برلنی سازه نگهبان در مقایسه با بعضی روش های دیگر، سرعت اجرای بیشتری دارد و می تواند برای پروژه هایی که زمان محدود دارند مناسب باشد.

در بعضی پروژه ها، ممکن است شرایط خاک یا وجود آب زیرزمینی باعث شود روش اجرا کمی تغییر کند. به همین دلیل، قبل از شروع کار معمولا بررسی های ژئوتکنیکی انجام می شود تا نوع سازه نگهبان و جزئیات اجرایی آن به درستی انتخاب شود. همچنین نوع پروفیل های مورد استفاده و روش مهاربندی نیز می تواند با توجه به شرایط پروژه متفاوت باشد.

حفاری اولیه و تعیین محل شمع ها

در اولین مرحله از اجرای دیوار برلنی، محل دقیق شمع ها مشخص می شود. این کار بر اساس نقشه پروژه، نوع خاک، عمق گود و فشار وارد شده از سمت خاک انجام می شود. فاصله بین شمع ها باید به گونه ای باشد که بتواند فشار خاک را به خوبی کنترل کند و از ریزش جلوگیری کند.

بعد از مشخص شدن محل شمع ها، حفاری اولیه انجام می شود. در این مرحله، زمین در محل شمع ها تا عمق مورد نیاز حفاری می شود تا امکان اجرای شمع ها فراهم شود. عمق این حفاری به نوع پروژه و ارتفاع گود بستگی دارد.

دقت در این مرحله اهمیت زیادی دارد؛ زیرا اگر محل شمع ها اشتباه تعیین شود یا فاصله آنها مناسب نباشد، دیوار برلنی نمی تواند به درستی عمل کند و احتمال جابه جایی خاک افزایش پیدا می کند.

همچنین در این مرحله باید نوع خاک و وضعیت آب زیرزمینی نیز بررسی شود. اگر خاک سست باشد یا آب در عمق کم وجود داشته باشد، ممکن است نیاز به تغییر فاصله شمع ها یا تقویت بیشتر سازه وجود داشته باشد.

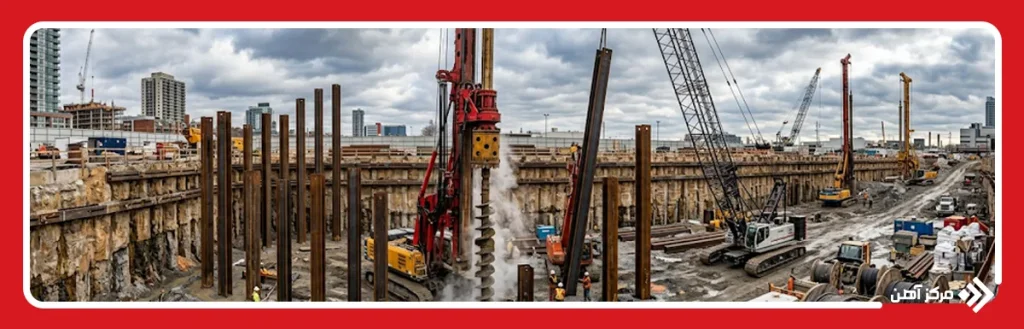

اجرای شمع های قائم

بعد از حفاری اولیه، شمع های قائم اجرا می شوند. این شمع ها معمولا از جنس فولاد، بتن مسلح یا ترکیبی از هر دو هستند و نقش اصلی آنها تحمل فشار خاک و انتقال بار به عمق زمین است. محل و فاصله شمع ها بر اساس طراحی مهندسی مشخص می شود و باید به گونه ای باشد که پایداری دیوار حفظ شود.

در بیشتر پروژه ها، شمع ها داخل گمانه های حفاری شده قرار می گیرند و سپس اطراف آنها با بتن پر می شود. در بعضی پروژه ها نیز از پروفیل های فولادی سنگین استفاده می شود. عمق شمع ها معمولا بیشتر از عمق گود است تا بتوانند نیروی وارد شده را به خوبی تحمل کنند و از جابه جایی خاک جلوگیری شود.

اجرای صحیح شمع های قائم اهمیت زیادی دارد؛ زیرا اگر این بخش به درستی اجرا نشود، تمام سیستم دیوار برلنی ضعیف می شود. به همین دلیل، کنترل تراز، عمق، فاصله و استحکام شمع ها در این مرحله بسیار مهم است.

نصب تیرهای افقی بین شمع ها

بعد از اجرای شمع های قائم، تیرهای افقی بین آنها نصب می شوند. این تیرها معمولا از جنس فولاد هستند و بین شمع ها قرار می گیرند تا فشار خاک را به صورت یکنواخت منتقل کنند. در بعضی پروژه ها، برای افزایش مقاومت دیوار از چند ردیف تیر افقی استفاده می شود.

تیرهای افقی نقش مهمی در پایداری دیوار برلنی دارند؛ زیرا باعث می شوند فشار خاک فقط به یک نقطه وارد نشود و در کل سازه پخش شود. همچنین این تیرها مانع از تغییر شکل بیش از حد شمع ها می شوند و استحکام دیوار را بیشتر می کنند.

در بعضی پروژه ها، فضای بین تیرها با الوار، بتن پاششی یا صفحات فلزی پر می شود تا خاک از بین شمع ها خارج نشود. این موضوع باعث می شود ایمنی دیوار بیشتر شود و خطر ریزش خاک کاهش پیدا کند.

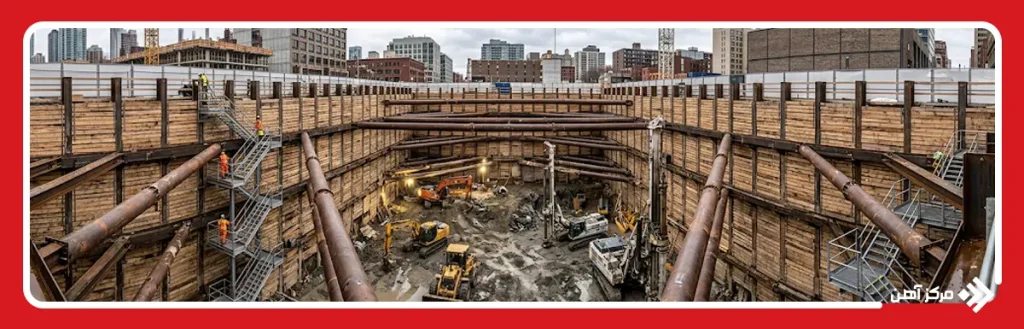

مهاربندی و پایدارسازی دیوار برلنی

بعد از نصب شمع ها و تیرهای افقی، مرحله مهاربندی و پایدارسازی دیوار برلنی انجام می شود. در این مرحله، از اعضای مهاربندی، استرات ها یا کابل های کششی استفاده می شود تا فشار خاک بهتر کنترل شود و دیوار در برابر جابه جایی مقاوم تر شود. نوع مهاربندی به عمق گود، نوع خاک و شرایط پروژه بستگی دارد.

در پروژه هایی که عمق گود زیاد است، معمولا از چند ردیف مهاربند استفاده می شود تا پایداری دیوار بیشتر شود. همچنین در بعضی پروژه ها، از مهارهای مایل یا انکراژ استفاده می شود تا فشار خاک به لایه های مقاوم تر زمین منتقل شود. این کار باعث می شود دیوار در برابر فشار جانبی خاک و بار ساختمان های اطراف مقاومت بیشتری داشته باشد.

مهاربندی صحیح اهمیت زیادی دارد؛ زیرا اگر فشار خاک به درستی کنترل نشود، احتمال تغییر شکل دیوار یا حتی ریزش بخشی از گود وجود دارد. به همین دلیل، بعد از اجرای دیوار برلنی معمولا وضعیت آن به صورت مداوم بررسی می شود تا در صورت نیاز، مهاربندی تقویت شود.

دیوار برلنی در گودبرداری چه کاربردی دارد؟

دیوار برلنی گودبرداری بیشتر در پروژه هایی استفاده می شود که عمق گود زیاد است یا ساختمان های مجاور در فاصله کمی از محل حفاری قرار دارند. این روش باعث می شود فشار خاک کنترل شود و خطر ریزش یا نشست زمین کاهش پیدا کند. به همین دلیل، دیوار برلنی یکی از مهم ترین روش های گودبرداری ساختمان در پروژه های شهری محسوب می شود. همچنین در پروژه هایی که فضای کافی برای اجرای روش های دیگر وجود ندارد، این روش می تواند انتخاب مناسبی باشد.

در بسیاری از پروژه های ساختمانی، قبل از شروع عملیات، مهندسان بررسی می کنند که تا چه ارتفاعی نیاز به سازه نگهبان نیست و در چه شرایطی باید از روش هایی مانند دیوار برلنی استفاده شود. اگر عمق گود زیاد باشد یا خاک استحکام کافی نداشته باشد، استفاده از دیوار برلنی سازه نگهبان ضروری می شود. این موضوع به ویژه در مناطق شهری که ساختمان ها به یکدیگر نزدیک هستند اهمیت بیشتری پیدا می کند.

یکی دیگر از کاربردهای مهم این روش، افزایش ایمنی در پروژه های عمیق است. دیوار برلنی کمک می کند تا فشار جانبی خاک مهار شود و از آسیب به ساختمان های مجاور جلوگیری شود. همچنین این روش باعث می شود عملیات گودبرداری با کنترل بیشتری انجام شود و خطرات احتمالی کاهش پیدا کند.

مزایا و معایب دیوار برلنی

دیوار برلنی مزایای زیادی دارد و به همین دلیل در بسیاری از پروژه های ساختمانی استفاده می شود. یکی از مهم ترین مزایای این روش، سرعت اجرای بالا است. در مقایسه با بعضی سازه های نگهبان دیگر، دیوار برلنی سریع تر اجرا می شود و برای پروژه هایی که محدودیت زمانی دارند مناسب تر است. همچنین این روش برای فضاهای محدود شهری نیز کاربرد زیادی دارد.

یکی دیگر از مزایای اجرای دیوار برلنی، امکان استفاده از آن در پروژه هایی است که ساختمان های مجاور نزدیک هستند. این روش می تواند فشار خاک را کنترل کند و از آسیب به ساختمان های اطراف جلوگیری کند. همچنین در بعضی پروژه ها، هزینه اجرای دیوار برلنی نسبت به بعضی روش های دیگر کمتر است و از نظر اقتصادی مناسب تر محسوب می شود.

با این حال، دیوار برلنی معایبی نیز دارد. یکی از مهم ترین معایب آن، محدودیت در خاک های بسیار سست یا پروژه هایی است که آب زیرزمینی زیادی دارند. همچنین اگر طراحی یا اجرای شمع ها و مهاربندی به درستی انجام نشود، احتمال جا به جایی خاک یا تغییر شکل دیوار وجود دارد. به همین دلیل، اجرای این روش باید زیر نظر مهندسان متخصص انجام شود.

تفاوت دیوار برلنی با سایر سازه های نگهبان

دیوار برلنی با سایر سازه های نگهبان تفاوت هایی دارد که باعث می شود در بعضی پروژه ها انتخاب مناسب تری باشد. یکی از مهم ترین تفاوت های این روش، سرعت اجرای بالای آن است. در مقایسه با بعضی روش ها مانند دیوار دیافراگمی یا شمع و سپر، اجرای دیوار برلنی معمولا سریع تر و ساده تر انجام می شود.

یکی دیگر از تفاوت های مهم، میزان فضای مورد نیاز برای اجرا است. دیوار برلنی برای پروژه های شهری و فضاهای محدود مناسب تر است؛ زیرا می توان آن را در کنار ساختمان های مجاور و بدون نیاز به فضای زیاد اجرا کرد. در حالی که بعضی روش های دیگر به فضای بیشتری نیاز دارند و برای پروژه های کوچک مناسب نیستند.

از نظر هزینه نیز دیوار برلنی در بعضی پروژه ها اقتصادی تر است. البته این موضوع به عمق گود، نوع خاک و شرایط پروژه بستگی دارد. همچنین دیوار برلنی در خاک های خشک و نیمه متراکم عملکرد بهتری دارد، اما در خاک های خیلی سست یا دارای آب زیاد ممکن است بعضی روش های دیگر مناسب تر باشند.

یکی دیگر از تفاوت های مهم این روش، نوع مهاربندی و نحوه انتقال فشار خاک است. در دیوار برلنی، شمع ها و تیرهای افقی فشار خاک را کنترل می کنند، اما در بعضی سازه های نگهبان دیگر از دیوارهای بتنی یا سیستم های پیچیده تر استفاده می شود. به همین دلیل، انتخاب بین این روش ها باید بر اساس شرایط واقعی پروژه انجام شود.

هزینه اجرای دیوار برلنی به چه عواملی بستگی دارد؟

هزینه اجرای دیوار برلنی به عوامل مختلفی بستگی دارد و نمی توان برای آن یک عدد ثابت در نظر گرفت. یکی از مهم ترین عوامل موثر بر هزینه، عمق گودبرداری است. هرچه عمق گود بیشتر باشد، تعداد شمع ها، تیرهای افقی و مهاربندی نیز بیشتر می شود و در نتیجه هزینه افزایش پیدا می کند.

نوع خاک نیز تاثیر زیادی روی هزینه دارد. اگر خاک سست باشد یا آب زیرزمینی وجود داشته باشد، ممکن است نیاز به شمع های عمیق تر، مهاربندی بیشتر یا تجهیزات اضافی باشد. این موضوع باعث می شود هزینه اجرای دیوار برلنی بیشتر شود.

همچنین قیمت مصالح، هزینه نیروی انسانی، نوع پروفیل های فولادی، شرایط پروژه و محل اجرا نیز می توانند روی هزینه نهایی تاثیر داشته باشند. به همین دلیل، قبل از شروع پروژه باید بررسی دقیق انجام شود تا هزینه ها به درستی برآورد شوند.

در بعضی پروژه ها، فاصله کم ساختمان های مجاور نیز باعث می شود نیاز به مهاربندی بیشتر یا طراحی دقیق تر وجود داشته باشد. همچنین اگر پروژه در منطقه شهری و پرتردد قرار داشته باشد، هزینه حمل مصالح، محدودیت فضای کار و زمان بندی اجرا نیز می تواند هزینه نهایی را افزایش دهد.

دیوار برلنی یکی از مهم ترین روش های پایدارسازی گود در پروژه های ساختمانی است و بیشتر در پروژه هایی استفاده می شود که عمق گود زیاد است یا ساختمان های مجاور در فاصله کمی قرار دارند. این روش با استفاده از شمع های قائم، تیرهای افقی و مهاربندی اجرا می شود و باعث می شود فشار خاک کنترل شود و خطر ریزش کاهش پیدا کند.

اجرای دیوار برلنی در پروژه های شهری اهمیت زیادی دارد؛ زیرا فضای کمی نیاز دارد و سرعت اجرای آن نسبتا زیاد است. همچنین این روش در مقایسه با بعضی سازه های نگهبان دیگر می تواند اقتصادی تر باشد.

البته نوع خاک، عمق گود، وجود آب زیرزمینی و فاصله ساختمان های مجاور روی انتخاب این روش تاثیر زیادی دارند. به همین دلیل، قبل از اجرای دیوار برلنی باید بررسی دقیق انجام شود تا ایمنی پروژه به خوبی تامین شود.
