بررسی کامل تفاوت همبندی و روش یوفر
دسترسی سریع به محتوای این مطلب
تفاوت همبندی و روش یوفر یکی از موضوعات مهم در حوزه سیستم های ارتینگ و ایمنی برق ساختمان است که بسیاری از مهندسان و مجریان با آن مواجه هستند. اگر برای شما هم این سوال مطرح شده که تفاوت همبندی و روش یوفر چیست؟ باید بدانید هر یک از این روش ها با هدف افزایش ایمنی و کاهش خطر برق گرفتگی طراحی شده اند، اما در نحوه اجرا، محل استفاده و عملکرد تفاوت های مهمی دارند. شناخت دقیق این تفاوت ها نقش مهمی در انتخاب صحیح سیستم ارتینگ در پروژه های ساختمانی دارد.
در واقع، بررسی دقیق فرق همبندی و روش یوفر به شما کمک می کند تا با توجه به شرایط پروژه، بهترین روش را انتخاب کنید و از بروز مشکلات احتمالی در آینده جلوگیری نمایید. هر کدام از این سیستم ها مزایا و محدودیت های خاص خود را دارند که آگاهی از آن ها برای طراحی اصولی ضروری است. در ادامه این مقاله به صورت کامل به بررسی تفاوت همبندی و روش یوفر از جنبه های مختلف می پردازیم تا انتخاب آگاهانه تری داشته باشید.

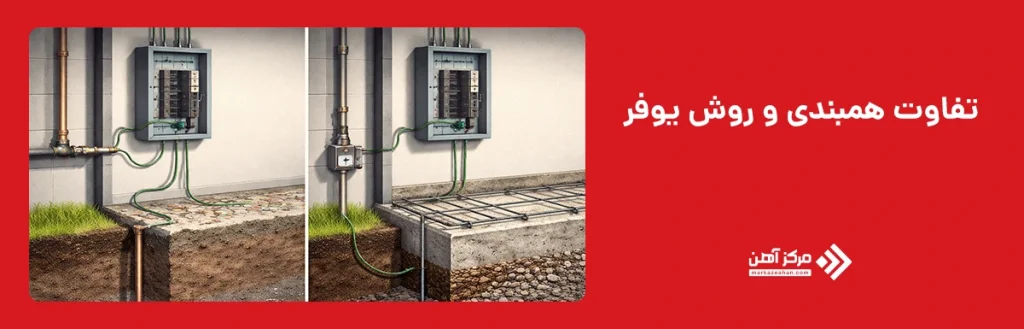

تفاوت همبندی و روش یوفر
تفاوت همبندی و روش یوفر از جنبه های مختلفی مانند عملکرد، محل اجرا، هدف استفاده و حتی هزینه ها قابل بررسی است. هر یک از این روش ها برای افزایش ایمنی الکتریکی در ساختمان طراحی شده اند، اما تفاوت در نحوه پیاده سازی و شرایط کاربرد باعث می شود انتخاب آن ها کاملا وابسته به نوع پروژه باشد. علاوه بر این، در اجرای این سیستم ها عواملی مانند نوع سازه، شرایط خاک، سطح ایمنی مورد نیاز و حتی هزینه های اجرایی که تحت تاثیر بازار مصالح و قیمت آهن هستند، نقش مهمی در تصمیم گیری دارند. در ادامه، این تفاوت ها را به صورت دقیق تر و با جزئیات کامل بررسی می کنیم.
تفاوت در عملکرد
از نظر عملکرد، همبندی و روش یوفر هر دو با هدف افزایش ایمنی الکتریکی طراحی شده اند، اما مکانیسم عملکرد آن ها کاملا متفاوت است. در سیستم همبندی، تمامی اجزای فلزی ساختمان مانند اسکلت فلزی، لوله های آب و گاز، تجهیزات برقی و حتی برخی قطعات غیر فلزی با هادی های مناسب به یکدیگر متصل می شوند تا اختلاف پتانسیل بین آن ها به صفر نزدیک شود. این کار باعث می شود در صورت بروز نشتی جریان، اختلاف ولتاژ خطرناک ایجاد نشده و ایمنی افراد تامین گردد.
در مقابل، روش یوفر (Ufer Grounding) بر پایه استفاده از میلگردهای فونداسیون و بتن مسلح به عنوان الکترود زمین عمل می کند. بتن به دلیل رطوبت نسبی و سطح تماس بالا با خاک، رسانایی مناسبی ایجاد می کند و جریان های خطا را به زمین منتقل می نماید. در این روش، تمرکز اصلی بر تخلیه موثر جریان به زمین است، نه صرفا هم پتانسیل سازی اجزا. اکنون که دریافتیم همبندی فونداسیون چیست و تفاوت در عملکرد روش یوفر و همبندی چگونه است، با تفاوت آن ها در محل اجرا آشنا خواهیم شد.
تفاوت در محل اجرا
از نظر محل اجرا، همبندی و روش یوفر در دو بخش کاملا متفاوت از ساختمان پیاده سازی می شوند. همبندی معمولا در داخل ساختمان یا در بخش های قابل دسترس اجرا می شود و شامل اتصال اجزای فلزی در سرویس ها، موتورخانه، تابلو برق و سایر نقاط حساس است. این نوع اجرا انعطاف پذیری بالایی دارد و حتی در مراحل پایانی ساخت یا در ساختمان های موجود نیز قابل انجام است.
اما روش یوفر باید در مرحله اجرای فونداسیون و قبل از بتن ریزی انجام شود. در این روش، میلگردهای داخل فونداسیون به صورت شبکه ای به هم متصل شده و به عنوان الکترود زمین استفاده می شوند. به همین دلیل، اجرای آن نیازمند برنامه ریزی دقیق در ابتدای پروژه است و در صورت عدم پیش بینی، امکان اجرای آن در مراحل بعدی بسیار محدود یا غیرممکن خواهد بود. در اینجا دریافتیم که تفاوت همبندی با روش یوفر چیست و از لحاظ محل اجرا چه تفاوت هایی باهم دارند.
تفاوت در هدف استفاده
هدف استفاده از این دو سیستم نیز تفاوت های اساسی دارد. همبندی با هدف افزایش ایمنی داخلی ساختمان و جلوگیری از ایجاد اختلاف پتانسیل بین اجزای فلزی انجام می شود. این موضوع به ویژه در محیط های مرطوب مانند حمام ها، استخرها و فضاهای صنعتی اهمیت زیادی دارد، زیرا احتمال تماس همزمان افراد با چند سطح فلزی وجود دارد.
در مقابل، هدف اصلی روش یوفر ایجاد یک سیستم ارتینگ پایدار، کم مقاومت و با طول عمر بالا است. این روش به ویژه در مناطقی که مقاومت خاک بالا است یا امکان استفاده از الکترودهای سنتی وجود ندارد، بسیار کاربردی است. در واقع، یوفر بیشتر نقش پایه ای در سیستم ارتینگ دارد، در حالی که همبندی نقش تکمیلی برای افزایش ایمنی را ایفا می کند.
تفاوت در استانداردها
از نظر استانداردها، هر یک از این روش ها تحت چارچوب های مشخصی تعریف شده اند. همبندی در مقررات ملی ساختمان و استانداردهای ایمنی برق به عنوان یک الزام در بسیاری از پروژه ها شناخته می شود و اجرای آن برای جلوگیری از خطرات الکتریکی ضروری است. این استانداردها معمولا شامل نحوه اتصال، سطح مقطع هادی ها و نقاط اتصال می باشند.
در مقابل، روش یوفر بیشتر در استانداردهای بین المللی مانند NEC معرفی شده و به عنوان یکی از موثرترین روش های ارتینگ شناخته می شود. اجرای صحیح این روش نیازمند رعایت جزئیاتی مانند طول مناسب میلگرد در تماس با بتن، کیفیت اتصال ها و نوع بتن مورد استفاده است. بنابراین، سطح دقت اجرایی در یوفر معمولا بالاتر و تخصصی تر است.
تفاوت در قیمت
از نظر هزینه، تفاوت های قابل توجهی بین این دو روش وجود دارد. همبندی به دلیل سادگی اجرا و نیاز به تجهیزات محدود، معمولا هزینه کمتری دارد و می توان آن را حتی در مراحل پایانی پروژه نیز اجرا کرد. هزینه های این روش بیشتر مربوط به کابل کشی و اتصالات است.
در مقابل، روش یوفر به دلیل نیاز به طراحی از ابتدای پروژه، استفاده از میلگردهای خاص، اجرای دقیق در فونداسیون و هماهنگی با سایر بخش های سازه، هزینه بالاتری دارد. البته باید توجه داشت که این هزینه در بلندمدت می تواند با کاهش مشکلات ارتینگ و افزایش ایمنی جبران شود. در این بخش به خوبی مشخص می شود که تفاوت همبندی و یوفر چیست از نظر اقتصادی و چرا انتخاب آن باید بر اساس شرایط پروژه انجام شود.
تفاوت در کاربرد
از نظر کاربرد، همبندی تقریبا در تمامی ساختمان ها اعم از مسکونی، تجاری و صنعتی استفاده می شود و به عنوان یک الزام ایمنی در نظر گرفته می شود. این سیستم به ویژه در فضاهایی که تجهیزات فلزی متعدد وجود دارد، اهمیت بیشتری پیدا می کند.
در مقابل، روش یوفر بیشتر در پروژه هایی کاربرد دارد که نیاز به سیستم ارتینگ قوی، پایدار و با طول عمر بالا دارند. این روش در ساختمان های بزرگ، صنایع سنگین، نیروگاه ها و مناطقی با شرایط خاک نامناسب بسیار رایج است. در بسیاری از پروژه های حرفه ای، این دو روش به صورت ترکیبی استفاده می شوند تا هم ایمنی داخلی تامین شود و هم یک سیستم ارتینگ موثر ایجاد گردد.
| معیار مقایسه | همبندی (Bonding) | روش یوفر (Ufer Grounding) |
|---|---|---|
| تعریف | اتصال اجزای فلزی برای هم پتانسیل کردن | استفاده از فونداسیون بتنی به عنوان الکترود زمین |
| نحوه عملکرد | کاهش اختلاف ولتاژ بین اجزا | انتقال جریان خطا به زمین از طریق بتن و میلگرد |
| محل اجرا | داخل ساختمان و بخش های قابل دسترس | داخل فونداسیون و در تماس با خاک |
| زمان اجرا | قابل اجرا در هر مرحله (حتی بعد از ساخت) | فقط در مرحله اجرای فونداسیون |
| هدف اصلی | افزایش ایمنی افراد و تجهیزات | ایجاد سیستم ارتینگ قوی و پایدار |
| میزان تاثیر در ایمنی | جلوگیری از شوک الکتریکی | تخلیه موثر جریان های نشتی |
| وابستگی به شرایط خاک | کم | زیاد (اما در خاک های ضعیف عملکرد بهتری دارد) |
| استانداردها | مقررات ملی ساختمان و استانداردهای ایمنی برق | استانداردهای بین المللی مانند NEC |
| پیچیدگی اجرا | ساده تر و انعطاف پذیر | نیازمند طراحی و اجرای دقیق |
| هزینه اجرا | کمتر و اقتصادی تر | بیشتر به دلیل اجرای اولیه در فونداسیون |
| امکان اجرا در ساختمان موجود | دارد | تقریبا ندارد |
| کاربرد | همه ساختمان ها (مسکونی، تجاری، صنعتی) | پروژه های بزرگ، صنعتی و شرایط خاص |
| نقش در سیستم ارتینگ | مکمل سیستم ارت | پایه و بخش اصلی سیستم ارتینگ |

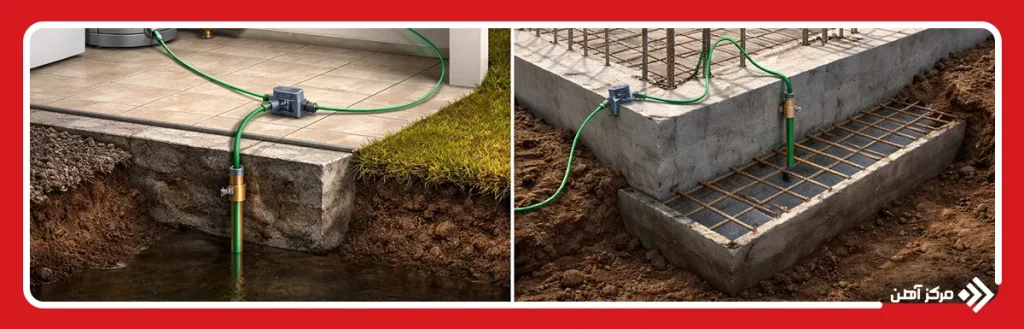

همبندی بهتر است یا روش یوفر؟
برای پاسخ به این سوال که کدام روش انتخاب بهتری است، باید شرایط پروژه، نوع سازه، مرحله اجرا و سطح ایمنی مورد نیاز را به دقت بررسی کرد. در واقع، هیچ کدام از این دو روش به تنهایی برتری مطلق ندارند، بلکه هر کدام در شرایط خاصی عملکرد بهتری ارائه می دهند و انتخاب درست به شناخت دقیق نیاز پروژه بستگی دارد.
اکنون که دریافتیم تفاوت همبندی و روش یوفر چیست؟ می توانیم نسبت به پروژه خود بهترین انتخاب را انجام دهیم. اگر پروژه در مرحله اجرای فونداسیون باشد، روش یوفر گزینه ای بسیار موثر برای ایجاد یک سیستم ارتینگ قوی و پایدار است. به عنوان مثال، در یک کارخانه یا سوله صنعتی که تجهیزات حساس وجود دارد، استفاده از یوفر باعث تخلیه بهتر جریان های خطا و افزایش ایمنی کل سیستم می شود، به ویژه در مناطقی با خاک نامناسب.
در مقابل، همبندی بیشتر در افزایش ایمنی داخل ساختمان کاربرد دارد. برای نمونه، در یک ساختمان مسکونی یا اداری، اتصال لوله ها، اسکلت فلزی و تجهیزات برقی به یکدیگر باعث کاهش اختلاف پتانسیل و جلوگیری از برق گرفتگی می شود. همچنین در ساختمان های قدیمی که امکان اجرای یوفر وجود ندارد، همبندی بهترین راهکار عملی برای ارتقای ایمنی است.
در پروژه های حرفه ای، ترکیب این دو روش بهترین نتیجه را ایجاد می کند. برای مثال، در یک مجتمع تجاری یا بیمارستان، اجرای یوفر در فونداسیون به عنوان ارت اصلی و استفاده از همبندی در داخل ساختمان برای هم پتانسیل سازی، یک سیستم کامل، ایمن و استاندارد را فراهم می کند. بنابراین، انتخاب نهایی باید بر اساس شرایط واقعی پروژه و با هدف دستیابی به بیشترین ایمنی و کارایی انجام شود.
سوالات متداول
همبندی برای یکسان سازی پتانسیل الکتریکی بین اجزای فلزی ساختمان استفاده می شود، در حالی که روش یوفر نوعی سیستم اتصال به زمین است. به بیان ساده، همبندی برای ایمنی داخلی و یوفر برای ارتینگ اصلی کاربرد دارد.
همبندی معمولا در داخل ساختمان و بین تجهیزات فلزی مانند لوله ها و اسکلت اجرا می شود. اما روش یوفر در داخل فونداسیون و بتن ریزی اولیه ساختمان انجام می گیرد.
خیر، همبندی و یوفر مکمل یکدیگر هستند و جایگزین هم نیستند. هر کدام نقش متفاوتی در ایمنی الکتریکی دارند و برای عملکرد کامل سیستم باید به صورت همزمان استفاده شوند.
خیر، اجرای یوفر نیاز به شرایط خاصی مانند دسترسی به فونداسیون در مرحله ساخت دارد. در ساختمان های قدیمی یا پروژه های تکمیل شده، اجرای آن دشوار یا غیر ممکن است.
این انتخاب به نوع پروژه، مرحله ساخت، شرایط خاک و الزامات استاندارد بستگی دارد. همچنین میزان ایمنی مورد نیاز و نوع کاربری ساختمان نیز در تصمیم گیری تاثیرگذار است.
