باکت ویل چیست؟ نحوه عملکرد Bucket Wheel
دسترسی سریع به محتوای این مطلب
باکت ویل یا Bucket Wheel یکی از تجهیزات سنگین و پرکاربرد در صنایع معدنی، فولادی و سیستم های انتقال مواد است که برای برداشت، جابه جایی و دپوی حجم زیادی از مواد فله ای مانند سنگ آهن، زغال سنگ و مواد معدنی مورد استفاده قرار می گیرد. این دستگاه به دلیل برخورداری از چرخ بزرگ مجهز به باکت های متعدد، توانایی بارگیری مداوم مواد را دارد و در بسیاری از معادن و کارخانه های بزرگ به عنوان بخش مهمی از خطوط انتقال مواد شناخته می شود. امروزه استفاده از باکت ویل استاکر در صنایع مختلف باعث افزایش سرعت عملیات، کاهش هزینه های نیروی انسانی و بهبود راندمان جابه جایی مواد شده است.
با توجه به توسعه صنایع معدنی و فولادی، استفاده از تجهیزاتی مانند Bucket Wheel اهمیت بیشتری پیدا کرده و بسیاری از پروژه های صنعتی برای افزایش بهره وری به سراغ این سیستم ها می روند. همچنین نوسانات بازار و تغییرات قیمت مواد اولیه از جمله قیمت آهن می تواند بر هزینه ساخت، نگهداری و خرید این تجهیزات تاثیر مستقیم داشته باشد. شناخت عملکرد، اجزا و کاربردهای باکت ویل می تواند به فعالان صنعتی کمک کند تا انتخاب مناسب تری برای خطوط انتقال مواد داشته باشند. در ادامه این مقاله با نحوه عملکرد، انواع و کاربردهای باکت ویل بیشتر آشنا می شوید.
باکت ویل چیست؟
باکت ویل یا بیل چرخشی یکی از پیشرفته ترین تجهیزات مکانیزه در حوزه انتقال و برداشت مواد فله ای است که در صنایع معدنی، فولاد، سیمان و نیروگاهی کاربرد گسترده ای دارد. این دستگاه با استفاده از یک چرخ بزرگ مجهز به باکت های متعدد، عملیات برداشت مداوم مواد را از روی دپوها انجام می دهد و آن ها را به سیستم انتقال منتقل می کند. عملکرد پیوسته و ظرفیت بالای جابه جایی مواد باعث شده دستگاه باکت ویل به عنوان یکی از مهم ترین تجهیزات خطوط انتقال مواد در پروژه های صنعتی بزرگ شناخته شود.
ساختار اصلی این تجهیز شامل چرخ برداشت، بازوی متحرک، سیستم محرک، شاسی اصلی و کانوایر انتقال مواد است. در زمان چرخش چرخ اصلی، باکت ها مواد را جمع آوری کرده و پس از تخلیه، مواد وارد نوار نقاله یا کانوایر داخلی دستگاه می شوند تا به بخش های بعدی خط تولید یا دپو منتقل گردند. این فرآیند به صورت مداوم و بدون توقف انجام می شود و به همین دلیل باکت ویل ها در محیط هایی با حجم بالای برداشت مواد مانند معادن سنگ آهن و کارخانه های فولادی کاربرد فراوانی دارند.
بیل چرخشی در مقایسه با ماشین آلات سنتی برداشت مواد، سرعت بالاتر، ظرفیت بیشتر و مصرف انرژی بهینه تری دارد. همچنین امکان ترکیب این سیستم با استاکرها و ریکلایمر ها باعث شده در بسیاری از مجتمع های صنعتی از آن برای مدیریت هوشمند دپوی مواد اولیه استفاده شود. طراحی مهندسی دقیق، مقاومت بالا در برابر سایش و قابلیت کار در شرایط سنگین صنعتی از مهم ترین ویژگی های دستگاه باکت ویل محسوب می شود.
اجزای باکت ویل
شناخت اجزای اصلی دستگاه باکت ویل اهمیت زیادی در درک نحوه عملکرد، نگهداری و افزایش راندمان این تجهیزات دارد. در بسیاری از صنایع مادر مانند فولاد، معدن، سیمان و نیروگاه ها، عملکرد صحیح باکت ویل استاکر مستقیماً بر سرعت انتقال مواد و پایداری خط تولید تاثیر می گذارد. به همین دلیل آشنایی با ساختار داخلی و قطعات اصلی این ماشین صنعتی می تواند در انتخاب، تعمیرات و بهره برداری بهتر از آن نقش مهمی داشته باشد. در ادامه با مهم ترین اجزای Bucket Wheel و وظیفه هر بخش آشنا می شویم.
چرخ باکت یا چرخ سطلی
چرخ باکت که با نام چرخ بیل نیز شناخته می شود، اصلی ترین بخش بیل چرخشی محسوب می شود و وظیفه برداشت مواد را بر عهده دارد. این چرخ بزرگ دارای چندین باکت یا سطل فلزی مقاوم است که هنگام چرخش، مواد معدنی یا فله ای را جمع آوری کرده و به بخش انتقال هدایت می کنند. طراحی چرخ باکت بر اساس نوع مواد، ظرفیت برداشت و شرایط کاری انجام می شود تا دستگاه باکت ویل بتواند در شرایط سنگین صنعتی عملکرد پایداری داشته باشد.
بازوی انتقال مواد
بازوی انتقال مواد ساختاری بلند و مقاوم است که چرخ سطلی روی آن نصب می شود و نقش هدایت مواد برداشت شده را ایفا می کند. این بخش علاوه بر تحمل وزن تجهیزات، امکان حرکت و تغییر زاویه را برای برداشت مواد از بخش های مختلف دپو فراهم می کند. در بسیاری از مدل های باکت ویل استاکر، بازوی انتقال به گونه ای طراحی می شود که بتواند حجم بالایی از مواد را بدون ایجاد لرزش یا افت راندمان جابه جا کند.
سیستم محرک و موتور
سیستم محرک شامل موتورهای الکتریکی، گیربکس ها و تجهیزات انتقال قدرت است که انرژی لازم برای حرکت چرخ باکت و سایر بخش های دستگاه را تامین می کند. قدرت و دقت این سیستم تاثیر مستقیمی بر عملکرد Bucket Wheel دارد، زیرا کوچک ترین اختلال در بخش محرک می تواند باعث توقف کامل عملیات برداشت مواد شود. در پروژه های بزرگ صنعتی معمولاً از موتورهای قدرتمند و سیستم های کنترلی پیشرفته برای کنترل دقیق حرکت بیل چرخشی استفاده می شود.
نوار نقاله و سیستم تخلیه
مواد برداشت شده پس از ورود به دستگاه، از طریق نوار نقاله داخلی به بخش تخلیه منتقل می شوند. این سیستم یکی از مهم ترین بخش های دستگاه باکت ویل است زیرا انتقال پیوسته مواد بدون استفاده از تجهیزات اضافی را ممکن می کند. طراحی صحیح کانوایر و نوار نقاله باعث کاهش اتلاف مواد، افزایش سرعت انتقال و بهبود راندمان کلی سیستم می شود. در بسیاری از خطوط صنعتی، سیستم تخلیه باکت ویل به شبکه های بزرگ انتقال مواد و خطوط فرآوری متصل است تا مواد به صورت مستقیم وارد چرخه تولید شوند.

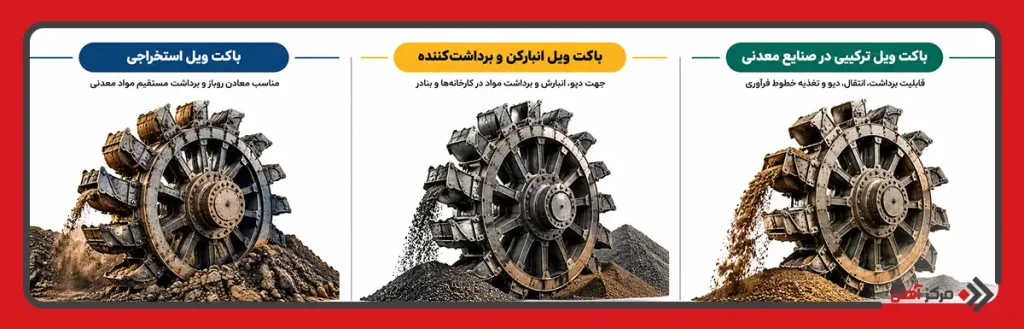

انواع باکت ویل
باکت ویل ها بر اساس نوع عملیات، نحوه برداشت مواد و محیط کاری در چند گروه مختلف قرار می گیرند. تفاوت اصلی میان انواع باکت ویل در طراحی چرخ، ظرفیت برداشت، سیستم انتقال مواد و نحوه استفاده از دستگاه است. برخی مدل ها برای حفاری مستقیم طراحی شده اند، بعضی در سیستم های انبارش و بازیابی مواد به کار می روند و برخی نیز به طور اختصاصی برای استخراج پیوسته در معادن روباز ساخته می شوند.
باکت ویل حفاری
باکت ویل حفاری برای برداشت پیوسته خاک، لایه های نرم زمین و مواد معدنی با مقاومت پایین تا متوسط استفاده می شود. در این مدل، چرخ بزرگ مجهز به چندین باکت در تماس مستقیم با جبهه کاری قرار می گیرد و با چرخش مداوم، مواد را از سطح جدا می کند.
مواد برداشت شده پس از پر شدن باکت ها به نوار نقاله داخلی منتقل می شوند و از آنجا به بخش تخلیه هدایت می شوند. مزیت اصلی این نوع باکت ویل، امکان انجام حفاری پیوسته با ظرفیت بالا و کاهش نیاز به چرخه های جداگانه بارگیری و حمل است. به همین دلیل در پروژه های بزرگ خاکبرداری و استخراج سطحی کاربرد دارد.
باکت ویل استاکر ریکلایمر
باکت ویل استاکر ریکلایمر بیشتر در محوطه های ذخیره مواد فله مورد استفاده قرار می گیرد. این دستگاه معمولا بخشی از یک سیستم ترکیبی است که می تواند هم عملیات دپو کردن مواد و هم بازیابی آن ها از انبار را انجام دهد.
در حالت ریکلایمر، چرخ باکت دار مواد انباشته شده مانند سنگ آهن، زغال سنگ یا سایر مواد معدنی را برداشت کرده و روی نوار نقاله قرار می دهد. در برخی مدل ها همین سازه با تغییر مسیر انتقال مواد به عنوان استاکر نیز عمل می کند و مواد را به صورت کنترل شده روی دپو توزیع می کند. این نوع باکت ویل بیشتر در بنادر، کارخانه های فولاد، نیروگاه ها و پایانه های مواد معدنی دیده می شود.
باکت ویل مورد استفاده در معادن
باکت ویل معدنی برای استخراج پیوسته حجم بسیار زیادی از مواد در معادن روباز طراحی شده است. این دستگاه ها معمولا ابعاد بسیار بزرگی دارند و می توانند در هر ساعت هزاران مترمکعب ماده معدنی یا باطله را برداشت کنند.
در این نوع باکت ویل، طراحی دستگاه بر اساس شرایط معدن، سختی ماده، ارتفاع جبهه استخراج و ظرفیت مورد نیاز انجام می شود. سیستم حرکتی شنی، بازوی بلند، چرخ با قطر زیاد و نوار نقاله های پرظرفیت از مهم ترین مشخصات این مدل هستند. باکت ویل های معدنی بیشتر در معادن زغال سنگ، لیگنیت، فسفات و برخی ذخایر نرم یا نیمه سخت استفاده می شوند و برای سنگ های بسیار سخت معمولا به تنهایی گزینه مناسبی نیستند.
| نوع باکت ویل | کاربرد اصلی | محل استفاده رایج | ویژگی شاخص |
|---|---|---|---|
| باکت ویل حفاری | حفاری و برداشت پیوسته مواد | پروژه های خاکبرداری و استخراج سطحی | برداشت مستقیم و مداوم از جبهه کاری |
| باکت ویل استاکر ریکلایمر | انبارش و بازیابی مواد فله | بنادر، فولادسازی ها، نیروگاه ها و دپوها | ترکیب برداشت مواد با سیستم انتقال و انبارش |
| باکت ویل معدنی | استخراج در مقیاس بسیار بزرگ | معادن روباز | ظرفیت بسیار بالا و امکان فعالیت پیوسته |
باکت ویل چگونه کار می کند؟
حال که دریافتیم دستگاه باکت ویل چیست و چه کاربردی در صنایع مختلف دارد، بد نیست با نحوه عملکرد این تجهیز صنعتی نیز آشنا شویم. عملکرد Bucket Wheel بر پایه برداشت مداوم مواد فله ای و انتقال آن ها به خطوط فرآوری یا دپو است. در این سیستم، چرخ بزرگ مجهز به باکت ها یا سطل های فلزی به صورت پیوسته می چرخد و مواد را از سطح دپو یا محل استخراج جمع آوری می کند. این فرآیند باعث می شود عملیات برداشت بدون توقف و با ظرفیت بالا انجام شود. عملکرد این تجهیزات از نظر وظیفه شباهت زیادی به بیل مکانیکی دارد، اما ظرفیت کاری و سرعت انتقال مواد در باکت ویل بسیار بیشتر است.
پس از جمع آوری مواد توسط بیل چرخشی، مواد وارد سیستم داخلی انتقال شده و از طریق نوار نقاله به بخش تخلیه هدایت می شوند. در بسیاری از مدل های باکت ویل استاکر، حرکت بازوی اصلی و چرخ بیل به صورت هماهنگ کنترل می شود تا برداشت مواد با دقت بیشتری انجام گیرد. استفاده از سیستم های کنترلی و موتورهای قدرتمند در این تجهیزات باعث شده دستگاه بتواند در محیط های صنعتی سنگین، حجم زیادی از مواد معدنی یا اولیه را با سرعت و راندمان بالا جابه جا کند؛ به همین دلیل در پروژه های بزرگ معدنی، این دستگاه جایگزین مناسبی برای بسیاری از ماشین آلات سنتی و حتی برخی مدل های بیل مکانیکی محسوب می شود.
کاربردهای باکت ویل در صنایع
باکت ویل یکی از مهم ترین تجهیزات انتقال و برداشت مواد در صنایع سنگین محسوب می شود که به دلیل ظرفیت بالا و عملکرد مداوم، در بسیاری از پروژه های صنعتی مورد استفاده قرار می گیرد. این دستگاه در فرآیند استخراج، دپو و انتقال مواد اولیه نقش مهمی دارد و باعث افزایش سرعت عملیات و کاهش هزینه های اجرایی می شود. امروزه انواع باکت ویل استاکر و بیل چرخشی در صنایع مختلف کاربرد گسترده ای دارند.
- معادن سنگ آهن
- معادن زغال سنگ
- صنایع فولاد
- کارخانه های سیمان
- نیروگاه های حرارتی
- بنادر و اسکله های بارگیری
- صنایع معدنی و فرآوری مواد
- انبارهای مواد فله ای
- خطوط انتقال مواد اولیه
- صنایع مادر و پروژه های بزرگ صنعتی
- کارخانه های تولید کنسانتره
- صنایع پتروشیمی و مواد معدنی
مزایا و معایب دستگاه باکت ویل
دستگاه باکت ویل به دلیل ظرفیت بالای برداشت و انتقال مواد، یکی از مهم ترین تجهیزات مورد استفاده در صنایع معدنی، فولادی و پروژه های بزرگ صنعتی محسوب می شود. استفاده از باکت ویل استاکر و سیستم های پیشرفته Bucket Wheel باعث افزایش سرعت عملیات، کاهش نیروی انسانی و بهبود راندمان خطوط انتقال مواد شده است. با این حال، این تجهیزات در کنار مزایای متعدد، محدودیت ها و چالش هایی نیز دارند که باید پیش از انتخاب و بهره برداری مورد توجه قرار گیرند.
مزایای دستگاه باکت ویل
- ظرفیت بسیار بالای برداشت و جابه جایی مواد
- عملکرد پیوسته و بدون توقف
- کاهش نیاز به نیروی انسانی
- افزایش سرعت انتقال مواد در خطوط صنعتی
- مناسب برای پروژه های بزرگ معدنی و فولادی
- قابلیت اتصال به نوار نقاله و سیستم های انتقال مواد
- کاهش هزینه های عملیاتی در بلندمدت
- دقت بالا در برداشت و تخلیه مواد
- امکان استفاده در شرایط کاری سنگین
- بهبود مدیریت دپو و انبار مواد اولیه
معایب دستگاه باکت ویل
- هزینه اولیه بالا برای خرید و نصب
- نیاز به فضای زیاد برای راه اندازی
- هزینه بالای تعمیرات و نگهداری
- وابستگی به سیستم های کنترلی و برق صنعتی
- پیچیدگی ساختار فنی و مکانیکی
- نیاز به اپراتور و تیم نگهداری متخصص
- حساسیت برخی قطعات به سایش و خوردگی
- محدودیت جابه جایی در برخی محیط های کاری
- زمان بر بودن فرآیند نصب و راه اندازی
- مصرف انرژی بالا در مدل های سنگین صنعتی
تفاوت باکت ویل با سایر تجهیزات انتقال مواد
باکت ویل یکی از پیشرفته ترین تجهیزات برداشت و انتقال مواد در صنایع معدنی و فولادی محسوب می شود که در مقایسه با بسیاری از ماشین آلات سنتی، ظرفیت بالاتر و عملکرد پیوسته تری دارد. این دستگاه به دلیل استفاده از چرخ سطلی و سیستم انتقال مداوم، در پروژه های بزرگ صنعتی جایگاه ویژه ای پیدا کرده است. با این حال، تفاوت های مهمی میان باکت ویل و سایر تجهیزات انتقال مواد مانند بیل مکانیکی، لودر و نوار نقاله وجود دارد که شناخت آن ها می تواند در انتخاب تجهیزات مناسب برای پروژه های صنعتی موثر باشد.
| ویژگی | باکت ویل | بیل مکانیکی | لودر | نوار نقاله |
|---|---|---|---|---|
| نوع عملکرد | برداشت و انتقال پیوسته مواد | برداشت مقطعی مواد | بارگیری و جابه جایی کوتاه | انتقال مداوم مواد |
| ظرفیت جابه جایی | بسیار بالا | متوسط | متوسط | بالا |
| مناسب برای | معادن و صنایع بزرگ | پروژه های عمرانی و معدنی | بارگیری مواد | خطوط انتقال صنعتی |
| نحوه انتقال مواد | باکت و کانوایر داخلی | بازوی هیدرولیکی | جام لودر | تسمه نقاله |
| سرعت عملیات | بسیار بالا | متوسط | متوسط | بالا |
| نیاز به اپراتور | محدود | بالا | بالا | کم |
| قابلیت عملکرد مداوم | دارد | محدود | محدود | دارد |
| هزینه اولیه | بالا | متوسط | متوسط | متوسط |
| هزینه نگهداری | بالا | متوسط | متوسط | پایین تر |
| دقت در برداشت مواد | بالا | متوسط | متوسط | وابسته به سیستم تغذیه |
| مصرف انرژی | بالا | متوسط | متوسط | بهینه تر |
| کاربرد در صنایع مادر | بسیار گسترده | محدودتر | محدودتر | گسترده |
| مناسب برای دپو و برداشت همزمان | بله | خیر | خیر | خیر |
| قابلیت اتصال به خطوط فرآوری | مستقیم | نیازمند تجهیزات جانبی | نیازمند تجهیزات جانبی | مستقیم |
| عملکرد در حجم بالای مواد | بسیار مناسب | محدود | محدود | مناسب |
| ساختار مکانیکی | پیچیده و صنعتی | هیدرولیکی | مکانیکی و هیدرولیکی | مکانیکی |
| استفاده در معادن روباز | بسیار رایج | رایج | رایج | محدود |
| نیاز به فضای کاری | زیاد | متوسط | متوسط | وابسته به مسیر نصب |
باکت ویل یا Bucket Wheel یکی از مهم ترین تجهیزات مورد استفاده در صنایع معدنی، فولادی و پروژه های بزرگ انتقال مواد است که با عملکرد پیوسته و ظرفیت بالا، نقش مهمی در افزایش بهره وری خطوط صنعتی دارد. این دستگاه با استفاده از چرخ سطلی، سیستم انتقال مواد و نوار نقاله داخلی، امکان برداشت و جابه جایی حجم زیادی از مواد را فراهم می کند و در بسیاری از صنایع مادر به عنوان جایگزینی قدرتمند برای تجهیزات سنتی شناخته می شود.
در این مقاله با نحوه عملکرد، اجزای اصلی، انواع مختلف، کاربردها و مزایا و معایب دستگاه باکت ویل آشنا شدیم و تفاوت آن را با سایر تجهیزات انتقال مواد بررسی کردیم. شناخت دقیق ساختار و عملکرد باکت ویل استاکر می تواند به فعالان صنعتی کمک کند تا متناسب با نیاز پروژه، بهترین تجهیزات را انتخاب کرده و راندمان عملیات استخراج و انتقال مواد را افزایش دهند.
سوالات متداول
باکت ویل برای جابه جایی مواد فله ای مانند سنگ آهن، زغال سنگ، خاک، شن، ماسه، مواد معدنی و مواد اولیه صنایع فولادی مناسب است. این دستگاه به دلیل ظرفیت بالا، در انتقال حجم زیاد مواد در معادن و صنایع سنگین کاربرد فراوانی دارد.
خیر، علاوه بر معادن، از باکت ویل در صنایع فولاد، سیمان، نیروگاه ها، بنادر و انبارهای مواد اولیه نیز استفاده می شود. این تجهیزات در هر مجموعه ای که نیاز به برداشت و انتقال پیوسته مواد وجود داشته باشد، کاربرد دارند.
باکت ویل به دلیل ابعاد بزرگ و توان عملیاتی بالا، مصرف انرژی نسبتاً زیادی دارد. البته در بسیاری از پروژه های صنعتی، راندمان بالا و کاهش هزینه های نیروی انسانی باعث می شود استفاده از این دستگاه از نظر اقتصادی مقرون به صرفه باشد.
ظرفیت باکت ویل بر اساس اندازه چرخ سطلی، تعداد باکت ها، سرعت چرخش، نوع مواد و سیستم انتقال تعیین می شود. هرچه ابعاد دستگاه و توان سیستم محرک بیشتر باشد، ظرفیت برداشت و جابه جایی مواد نیز افزایش پیدا می کند.
دستگاه باکت ویل در شرایط کاری سنگین و تحت فشار مداوم فعالیت می کند، به همین دلیل در ساخت آن از فولادهای مقاوم به سایش و تنش استفاده می شود. این موضوع باعث افزایش طول عمر تجهیزات و کاهش استهلاک قطعات در محیط های صنعتی می شود.
