آشنایی جامع با سازه CFT

سازه CFT یکی از سیستم های پیشرفته در حوزه سازه های مرکب است که با ترکیب یک مقطع فولادی توخالی و بتن داخلی، عضوی با مقاومت و سختی بالا ایجاد می کند. در این روش، فولاد و بتن به صورت همزمان در تحمل نیروهای وارد شده مشارکت دارند و هر کدام بخشی از ضعف های دیگری را جبران می کنند. فولاد به دلیل مقاومت کششی مناسب، ظرفیت تحمل نیروهای کششی و خمشی را افزایش می دهد و بتن نیز با عملکرد مناسب در برابر فشار، باعث بهبود رفتار عضو می شود. به همین دلیل، استفاده از این سیستم در پروژه هایی که نیاز به ستون های مقاوم با ابعاد بهینه دارند، افزایش پیدا کرده است. همچنین عواملی مانند کیفیت مصالح، نوع مقطع و قیمت آهن مورد استفاده در ساخت اعضای فولادی، نقش مهمی در هزینه نهایی اجرای این سیستم دارند.

سازه های CFT در سال های اخیر به دلیل سرعت اجرای مناسب، ظرفیت باربری بالا و عملکرد مطلوب در برابر نیروهای جانبی، در بسیاری از پروژه های عمرانی مورد توجه قرار گرفته اند. این سیستم را می توان یکی از روش های مدرن اجرای سازه فلزی دانست که با اضافه کردن بتن در فضای داخلی اعضای فولادی، عملکرد سازه را بهبود می دهد. برخلاف برخی روش های سنتی که هر ماده به صورت جداگانه عمل می کند، در این سیستم همکاری فولاد و بتن باعث ایجاد یک عضو یکپارچه می شود. در این مقاله، ساختار سازه CFT، انواع مقاطع، روش اجرا، کاربردها، مزایا، محدودیت ها و نکات مهم طراحی آن بررسی خواهد شد.

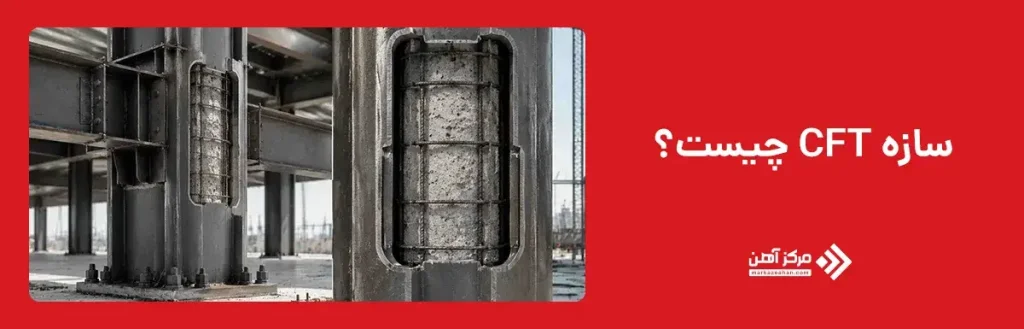

سازه CFT چیست؟

سازه CFT یا Concrete Filled Tube به سیستمی گفته می شود که در آن فضای داخلی یک مقطع فولادی بسته با بتن پر شده و یک عضو مرکب ایجاد می شود. در این سیستم، پوسته فولادی خارجی علاوه بر تحمل بخشی از نیروهای وارده، نقش محصور کننده بتن داخلی را نیز دارد. بتن موجود در داخل مقطع باعث افزایش سختی عضو، بهبود مقاومت فشاری و کاهش احتمال کمانش جداره فولادی می شود. نتیجه این همکاری، ایجاد عضوی است که نسبت به استفاده جداگانه از فولاد یا بتن، عملکرد متفاوت و بهینه تری دارد.

اساس عملکرد این سیستم بر همکاری میان مقاطع فولادی و بتن داخلی استوار است. مقطع فولادی خارجی معمولا از لوله یا پروفیل بسته ساخته می شود و وظیفه تحمل بخشی از نیروهای کششی، خمشی و جانبی را بر عهده دارد. بتن نیز با افزایش مقاومت فشاری عضو، باعث بهبود رفتار کلی آن می شود. به همین دلیل، سازه های CFT در دسته مقاطع مرکب قرار می گیرد و رفتار آن حاصل عملکرد همزمان دو مصالح اصلی است.

در این سیستم، بتن داخل مقطع تنها نقش پرکننده فضای خالی را ندارد، بلکه به عنوان یک جزء سازه ای فعال عمل می کند. محصور شدن بتن توسط فولاد باعث افزایش مقاومت و شکل پذیری آن می شود و از طرف دیگر، وجود بتن داخلی از تغییر شکل بیش از حد پوسته فولادی جلوگیری می کند. این ویژگی باعث شده است ستون cft در بسیاری از پروژه ها به عنوان یک عضو باربر مقاوم مورد استفاده قرار گیرد.

یکی از تفاوت های مهم این سیستم با سازه های سنتی، نحوه همکاری اجزای آن است. در اعضای بتن مسلح معمولا بتن وظیفه تحمل فشار و آرماتور وظیفه تحمل کشش را بر عهده دارد، اما در سازه CFT، پوسته فولادی علاوه بر نقش مقاومتی، به عنوان قالب دائمی بتن نیز عمل می کند. این موضوع می تواند باعث کاهش برخی مراحل اجرایی و افزایش سرعت ساخت شود.

طراحی سازه cft نیازمند بررسی دقیق پارامترهایی مانند شکل مقطع، مشخصات فولاد، مقاومت بتن، نحوه انتقال نیرو و جزئیات اتصال است. عملکرد نهایی این سیستم زمانی مطلوب خواهد بود که تمام اجزا به صورت هماهنگ طراحی و اجرا شوند. به همین دلیل، استفاده از این فناوری معمولا در پروژه هایی انجام می شود که نیاز به مقاومت بالا، کاهش ابعاد اعضای سازه ای یا بهبود عملکرد لرزه ای دارند.

اجزای تشکیل دهنده سازه CFT

اجزای تشکیل دهنده سازه CFT شامل چند بخش اصلی هستند که در کنار یکدیگر باعث ایجاد یک عضو مرکب مقاوم می شوند. این سیستم از پوسته فولادی، بتن داخلی و جزئیات اتصال تشکیل شده است که هر کدام نقش مشخصی در عملکرد عضو دارند. در واقع، این اجزا مجموعه ای از مقاطع فولادی پرشده با بتن را تشکیل می دهند که با ترکیب دو ماده فولاد و بتن، مقاومت و پایداری بیشتری ایجاد می کنند. انتخاب صحیح مصالح، کیفیت ساخت و اجرای دقیق این بخش ها تاثیر مستقیمی بر عملکرد نهایی عضو خواهد داشت.

در اجرای این سیستم، هیچ یک از اجزا به صورت مستقل عمل نمی کنند. فولاد خارجی با محصور کردن بتن داخلی، از تغییر شکل بیش از حد آن جلوگیری کرده و بتن نیز با افزایش سختی، عملکرد مقطع فولادی را بهبود می دهد. به همین دلیل، در یک ستون فولادی پرشده با بتن عواملی مانند کیفیت ساخت مقطع، مقاومت بتن، بتن ریزی در ستون cft و نحوه اجرای اتصالات سازه CFT اهمیت زیادی دارند. رعایت این موارد باعث می شود عضو نهایی بتواند عملکرد مورد انتظار را در شرایط مختلف بارگذاری ارائه دهد.

جزء تشکیل دهنده	توضیحات
مقطع فولادی خارجی	پوسته اصلی عضو CFT است که معمولا به شکل لوله یا پروفیل بسته ساخته می شود. این بخش علاوه بر تحمل بخشی از نیروهای کششی و خمشی، بتن داخلی را محصور کرده و مقاومت آن را افزایش می دهد.
بتن داخلی	فضای خالی داخل مقطع فولادی را پر می کند و باعث افزایش مقاومت فشاری، سختی و پایداری عضو می شود. کیفیت بتن و نحوه اجرای آن تاثیر زیادی بر ظرفیت نهایی سازه دارد.
اتصالات سازه ای	محل انتقال نیرو بین ستون ها، تیرها و سایر اعضای سازه هستند. طراحی صحیح این بخش برای حفظ عملکرد یکپارچه سیستم ضروری است.
پوشش ها و تجهیزات اجرایی	در برخی پروژه ها برای افزایش دوام، کنترل خوردگی یا تسهیل اجرا از روش ها و تجهیزات تکمیلی استفاده می شود.

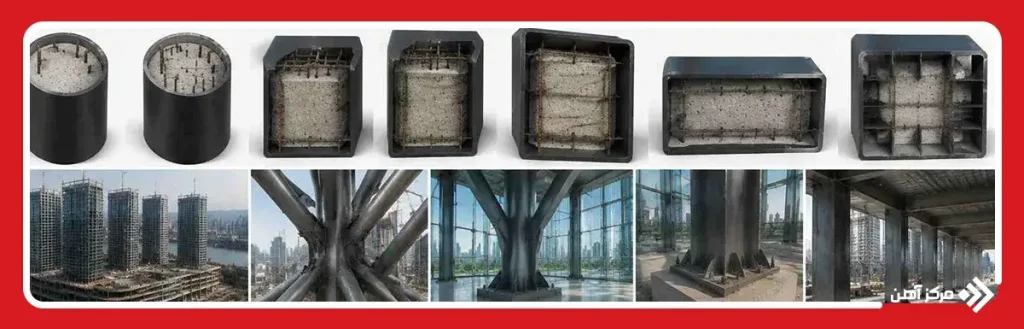

انواع سازه CFT

انواع سازه CFT معمولا بر اساس شکل هندسی مقطع فولادی و نحوه استفاده در پروژه دسته بندی می شوند. انتخاب نوع مقطع تاثیر مستقیمی بر ظرفیت باربری، رفتار عضو در برابر نیروهای مختلف و شرایط اجرای سازه دارد. انواع مقاطع CFT شامل شکل های دایره ای، مربعی، مستطیلی، چند ضلعی و ترکیبی هستند که هر کدام با توجه به شرایط طراحی و نیاز پروژه انتخاب می شوند. بررسی دقیق ویژگی های هر مقطع کمک می کند تا مناسب ترین گزینه برای اجرای سیستم سازه ای انتخاب شود و عملکرد عضو در شرایط مختلف بارگذاری بهبود پیدا کند.

رایج ترین انواع مقاطع CFT شامل مقاطع دایره ای، مربعی، مستطیلی، چندضلعی و مقاطع فولادی ترکیبی هستند. مقاطع دایره ای معمولا برای تحمل نیروهای فشاری بالا عملکرد مطلوبی دارند، در حالی که مقاطع چهارگوش به دلیل سطح صاف، هماهنگی بیشتری با تیرها و اجزای معماری ایجاد می کنند. این اعضا در دسته مقاطع مرکب فولاد و بتن قرار می گیرند و به دلیل همکاری فولاد و بتن، در بسیاری از پروژه ها به عنوان گزینه ای مناسب برای طراحی بررسی می شوند. در جدول زیر می توان تفاوت کلی انواع مقاطع CFT را مشاهده کرد:

نوع مقطع CFT	ویژگی اصلی	کاربرد رایج
دایره ای	محصورشدگی مناسب بتن و توزیع یکنواخت نیرو	ساختمان های بلند، پل ها و سازه های سنگین
مربعی	اتصال آسان تر به تیرها و هماهنگی بهتر با معماری	ساختمان های شهری و پروژه های چند طبقه
مستطیلی	امکان تنظیم ابعاد در دو جهت مختلف	پروژه های دارای محدودیت فضایی
چندضلعی	قابلیت طراحی متناسب با شرایط خاص	سازه های خاص و معماری ویژه
ترکیبی یا دوبل	ظرفیت باربری بالاتر نسبت به برخی مقاطع معمولی	پروژه های صنعتی و سازه های با بار زیاد

انتخاب میان انواع سازه CFT تنها به میزان مقاومت عضو محدود نمی شود و عواملی مانند روش اجرا، هزینه ساخت، نحوه اتصال اعضا و شرایط بهره برداری نیز باید بررسی شوند. برای مثال، ممکن است یک مقطع دایره ای از نظر مقاومت فشاری گزینه مناسبی باشد، اما در پروژه ای که اتصال تیرها اهمیت بیشتری دارد، مقطع مربعی یا مستطیلی انتخاب بهتری باشد. در ادامه، هر یک از این مقاطع به صورت جداگانه بررسی می شوند تا ویژگی های فنی، نقاط قوت و شرایط استفاده از آن ها مشخص شود.

سازه CFT با مقطع دایره ای

سازه CFT با مقطع دایره ای یکی از پرکاربردترین انواع این سیستم است که در آن یک لوله فولادی با بتن پر می شود. این نوع مقطع به عنوان یکی از نمونه های ستون cft شناخته می شود که به دلیل شکل هندسی مناسب، توانایی بالایی در تحمل نیروهای فشاری دارد. شکل دایره ای مقطع باعث می شود نیروهای وارد شده به صورت یکنواخت در اطراف عضو توزیع شوند و بتن داخلی نیز به شکل موثرتری توسط فولاد محصور شود. این ویژگی باعث افزایش مقاومت عضو در برابر نیروهای فشاری و بهبود رفتار آن در شرایط بارگذاری شدید می شود.

یکی از مهم ترین مزایای این نوع مقطع، عملکرد مناسب در ستون هایی است که تحت فشار محوری زیاد قرار دارند. محصور شدگی بتن توسط جداره فولادی باعث افزایش ظرفیت عضو شده و احتمال کمانش موضعی فولاد را کاهش می دهد. به همین دلیل، این نوع ستون فولادی پرشده با بتن در پروژه هایی که نیاز به اعضای باربر مقاوم با ظرفیت بالا دارند، کاربرد زیادی دارد. با وجود عملکرد مناسب این مقاطع، در برخی پروژه ها اتصال تیرها به ستون های دایره ای می تواند نسبت به مقاطع چهارگوش پیچیده تر باشد. به همین دلیل، هنگام استفاده از این نوع مقطع باید علاوه بر مقاومت سازه ای، شرایط اجرایی و جزئیات اتصال نیز بررسی شود.

ویژگی های اصلی مقطع دایره ای CFT عبارتند از:

• مقاومت مناسب در برابر بارهای فشاری و محوری
• توزیع یکنواخت تنش در تمام جهات مقطع
• کاهش احتمال کمانش جداره فولادی
• عملکرد مناسب در ستون های بلند و سازه های سنگین
• بتن ریزی نسبتا ساده به دلیل شکل داخلی یکنواخت

سازه CFT با مقطع مربعی

سازه CFT با مقطع مربعی یکی از رایج ترین انواع این سیستم است که به دلیل شکل منظم و قابلیت هماهنگی با سایر اجزای ساختمان، در بسیاری از پروژه های عمرانی مورد استفاده قرار می گیرد. در این نوع مقطع، یک پروفیل فولادی چهارگوش با بتن پر شده و ترکیب ایجاد شده به عنوان یک عضو مرکب عمل می کند. این نوع عضو نمونه ای از مقاطع مرکب فولاد و بتن است که در آن فولاد خارجی و بتن داخلی به صورت همزمان در تحمل نیرو مشارکت دارند. شکل تخت اضلاع این مقاطع باعث می شود اتصال آن ها به تیرها، صفحات اتصال و سایر اجزای سازه نسبت به مقاطع دایره ای ساده تر باشد.

یکی از ویژگی های مهم مقطع مربعی، عملکرد متعادل آن در برابر نیروهای فشاری و خمشی است. برخلاف مقاطع دایره ای که بیشتر برای تحمل فشار محوری شناخته می شوند، مقاطع مربعی در بسیاری از ساختمان ها به دلیل رفتار مناسب در دو جهت و سهولت اجرای جزئیات اتصال، کاربرد گسترده تری دارند. این نوع مقطع به ویژه در پروژه هایی که محدودیت معماری وجود دارد، می تواند گزینه مناسبی باشد؛ زیرا شکل چهارگوش آن هماهنگی بیشتری با دیوارها، نما و فضاهای داخلی ساختمان ایجاد می کند.

در طراحی این نوع مقطع، عواملی مانند ضخامت جداره فولادی، ابعاد مقطع، مقاومت بتن داخلی و نحوه انتقال نیرو اهمیت زیادی دارند. انتخاب صحیح این پارامترها در طراحی ستون cft باعث می شود عضو نهایی ظرفیت لازم برای تحمل بارهای وارد شده را داشته باشد. افزایش ضخامت فولاد می تواند ظرفیت عضو را افزایش دهد، اما باید در کنار وزن سازه و هزینه اجرا بررسی شود. همچنین کیفیت بتن داخلی نقش مهمی در افزایش سختی و جلوگیری از تغییر شکل های بیش از حد عضو دارد.

ویژگی های اصلی مقطع مربعی CFT عبارتند از:

• اتصال آسان تر تیرها و سایر اعضای سازه ای
• هماهنگی مناسب با طراحی معماری ساختمان
• عملکرد مطلوب در برابر نیروهای فشاری و خمشی
• استفاده بهینه از فضای داخلی ساختمان
• مناسب برای ساختمان های چندطبقه و پروژه های شهری

در مقایسه با مقاطع دایره ای، مقاطع مربعی ممکن است محصورشدگی کمتری برای بتن ایجاد کنند، اما در مقابل از نظر اجرایی و اتصال اعضا مزیت بیشتری دارند. به همین دلیل انتخاب این نوع مقطع معمولا به شرایط پروژه، نحوه اجرای اسکلت cft و نیازهای طراحی وابسته است.

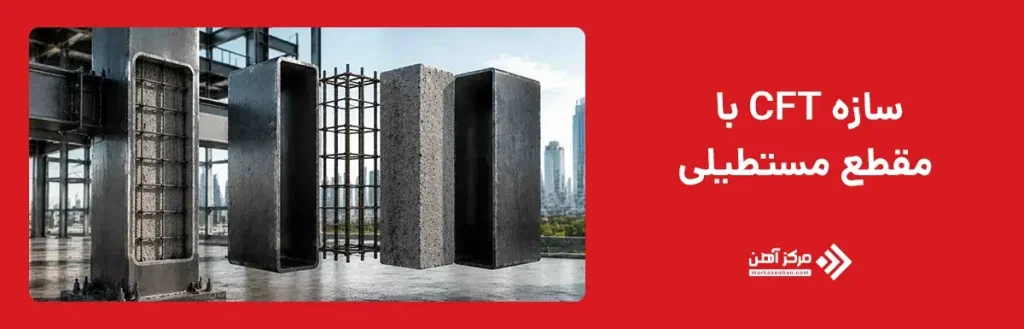

سازه CFT با مقطع مستطیلی

سازه CFT با مقطع مستطیلی زمانی مورد استفاده قرار می گیرد که طراح نیاز داشته باشد ابعاد عضو در دو جهت متفاوت باشد. این نوع مقطع از نظر عملکرد شباهت زیادی به مقطع مربعی دارد، اما تفاوت اصلی آن در نسبت طول به عرض است. این ویژگی باعث می شود بتوان ستون ها را با توجه به محدودیت های معماری یا فضای موجود، به شکل بهینه تری طراحی کرد. مقاطع مستطیلی نیز مانند سایر انواع مقاطع فولادی پرشده با بتن با ترکیب فولاد و بتن، امکان ایجاد اعضای مقاوم و پایدار را در پروژه های مختلف فراهم می کنند.

یکی از کاربردهای مهم مقاطع مستطیلی در ساختمان هایی است که فضای نصب ستون محدود بوده یا نیاز است عضو سازه ای در یک جهت باریک تر باشد. این مقاطع می توانند بدون کاهش قابل توجه ظرفیت، امکان استفاده بهتر از فضای داخلی را فراهم کنند. همچنین سطح صاف آن ها باعث می شود اتصال به تیرها و اجرای پوشش های معماری ساده تر انجام شود. به همین دلیل، کاربرد مقاطع CFT با شکل مستطیلی در پروژه هایی که هماهنگی میان نیازهای سازه ای و معماری اهمیت دارد، افزایش پیدا کرده است.

مهم ترین ویژگی های مقطع مستطیلی CFT:

ویژگی	توضیح
انعطاف در طراحی ابعاد	امکان انتخاب طول و عرض متفاوت متناسب با شرایط پروژه
استفاده در فضاهای محدود	مناسب برای محل هایی که امکان استفاده از ستون مربعی وجود ندارد
رفتار خمشی متفاوت	مقاومت عضو در دو جهت به دلیل اختلاف ابعاد یکسان نیست
اتصال مناسب	سطح صاف باعث اجرای ساده تر برخی اتصالات می شود

در طراحی این نوع مقاطع باید به جهت قرارگیری عضو و نحوه اعمال نیرو توجه ویژه ای شود، زیرا تفاوت ابعاد می تواند باعث تغییر رفتار سازه ای در محورهای مختلف شود. به همین دلیل، بررسی دقیق بارهای خمشی، فشاری و جانبی پیش از انتخاب این نوع سازه CFT ضروری است. مقاطع مستطیلی معمولا در پروژه هایی استفاده می شوند که علاوه بر مقاومت سازه ای، هماهنگی با معماری و استفاده بهینه از فضا اهمیت دارد. انتخاب صحیح ابعاد این مقاطع می تواند باعث بهبود عملکرد کلی عضو و کاهش محدودیت های اجرایی شود.

سازه CFT با مقطع چند ضلعی

سازه CFT با مقطع چند ضلعی یکی از انواع خاص این سیستم است که در آن شکل هندسی مقطع فولادی به صورت چند ضلع طراحی می شود. این نوع مقاطع نسبت به نمونه های دایره ای، مربعی و مستطیلی کاربرد محدودتری دارند و معمولا زمانی استفاده می شوند که پروژه نیاز به یک هندسه خاص یا عملکرد متفاوت داشته باشد. طراحی چند ضلعی این امکان را ایجاد می کند که ویژگی های سازه ای عضو با شرایط پروژه هماهنگ تر شود و محدودیت های موجود در طراحی کاهش پیدا کند.

در این نوع مقطع، نحوه توزیع نیرو و انتقال تنش به دلیل وجود گوشه ها و تغییرات هندسی اهمیت زیادی دارد. برخلاف مقاطع دایره ای که توزیع تنش در آن ها یکنواخت تر است، در مقاطع چند ضلعی باید تمرکز تنش در محل اتصال اضلاع بررسی شود. به همین دلیل، طراحی دقیق ضخامت جداره فولادی، کیفیت جوش ها و نحوه پر شدن فضای داخلی با بتن، تاثیر مستقیمی بر عملکرد عضو خواهد داشت.

ویژگی های اصلی مقاطع چند ضلعی CFT عبارتند از:

• امکان طراحی مقطع متناسب با نیازهای خاص پروژه
• قابلیت ایجاد شکل ظاهری متفاوت در سازه های معماری
• امکان ترکیب ویژگی های چند نوع مقطع در یک عضو
• مناسب برای پروژه های خاص با شرایط هندسی ویژه
• قابلیت استفاده در سیستم های سازه ای ترکیبی

یکی از نکات مهم در استفاده از این مقاطع، کنترل دقیق فرآیند ساخت است. تولید پوسته فولادی چندضلعی معمولا به دقت بیشتری نسبت به مقاطع ساده نیاز دارد و کیفیت اتصالات بین صفحات فولادی اهمیت زیادی دارد. همچنین بتن داخلی باید به صورت کامل تمام فضای مقطع را پر کند تا عملکرد مرکب عضو حفظ شود.

با توجه به پیچیدگی بیشتر ساخت و اجرا، استفاده از این نوع سازه CFT معمولا زمانی انجام می شود که مزایای آن نسبت به مقاطع معمولی، ارزش فنی یا معماری بیشتری برای پروژه ایجاد کند. بنابراین انتخاب مقطع چند ضلعی باید بر اساس بررسی دقیق شرایط بارگذاری، الزامات طراحی و امکانات اجرایی انجام شود.

سازه CFT با مقاطع فولادی دوبل یا ترکیبی

سازه CFT با مقاطع فولادی دوبل یا ترکیبی یکی از روش های خاص برای افزایش ظرفیت اعضای سازه ای است. در این سیستم، به جای استفاده از یک مقطع فولادی ساده، از ترکیب چند عضو فولادی یا آرایش های خاص استفاده می شود و فضای ایجاد شده با بتن پر می شود. این روش معمولا در پروژه هایی کاربرد دارد که نیروهای وارد شده زیاد بوده و نیاز به عضوی با مقاومت و سختی بالاتر وجود دارد.

استفاده از مقاطع ترکیبی این امکان را فراهم می کند که طراح بتواند ویژگی های عضو را بر اساس شرایط پروژه تنظیم کند. برای مثال، در سازه های صنعتی سنگین یا ساختمان هایی که تحت بارهای جانبی قابل توجه قرار دارند، استفاده از این روش می تواند ظرفیت باربری و پایداری عضو را افزایش دهد. البته طراحی این نوع مقاطع نسبت به نمونه های ساده پیچیده تر است، زیرا رفتار چند جزء فولادی باید به صورت هماهنگ بررسی شود.

ویژگی	توضیح
ظرفیت باربری بالا	ترکیب چند عضو فولادی باعث افزایش مقاومت عضو نهایی می شود.
کاربرد در پروژه های سنگین	مناسب برای سازه هایی با نیروهای زیاد و شرایط بارگذاری سخت.
طراحی پیچیده تر	نیازمند بررسی دقیق رفتار اجزای مختلف و نحوه انتقال نیرو است.
نیاز به اجرای دقیق	کیفیت جوشکاری، اتصال اجزا و بتن ریزی اهمیت زیادی دارد.

در این سیستم، نحوه اتصال بخش های فولادی به یکدیگر اهمیت زیادی دارد، زیرا انتقال نامناسب نیرو می تواند باعث کاهش عملکرد مرکب عضو شود. همچنین بتن داخلی باید به شکل یکنواخت در فضای موجود پخش شود تا تمام بخش های مقطع در تحمل بار مشارکت داشته باشند.

مقاطع فولادی دوبل یا ترکیبی معمولا در پروژه هایی استفاده می شوند که کاهش ابعاد عضو در کنار افزایش ظرفیت باربری اهمیت دارد. با این حال، هزینه ساخت، پیچیدگی اجرا و نیاز به کنترل کیفیت بیشتر باعث می شود انتخاب این روش تنها در پروژه هایی انجام شود که استفاده از آن توجیه فنی داشته باشد.

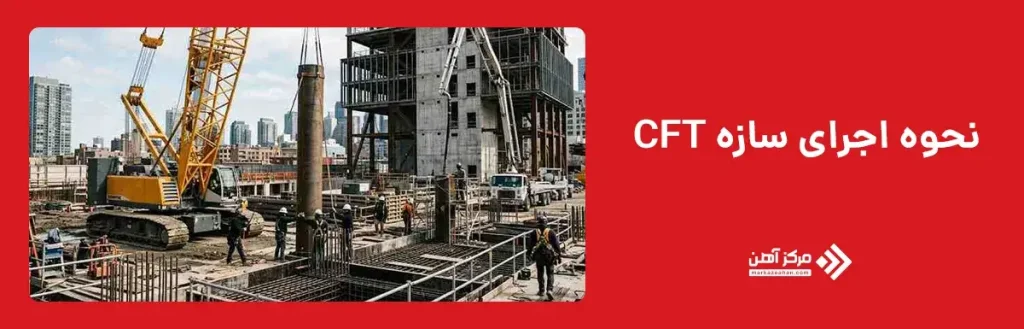

نحوه اجرای سازه CFT

اجرای سازه CFT شامل چند مرحله اصلی است که باید با دقت و هماهنگی بین بخش های فولادی و بتنی انجام شود. برخلاف اعضای فولادی معمولی، در این سیستم بتن پس از آماده سازی مقطع فولادی درون آن قرار می گیرد و کیفیت اجرای این مرحله تاثیر مستقیمی بر عملکرد نهایی عضو دارد. به همین دلیل، پیش از شروع عملیات اجرایی باید مشخصات مقطع، روش بتن ریزی، جزئیات اتصال و تجهیزات مورد نیاز به طور کامل بررسی شود.

اولین مرحله در اجرای مقاطع CFT، ساخت و آماده سازی پوسته فولادی مطابق نقشه های طراحی است. در این مرحله ابعاد مقطع، ضخامت جداره، کیفیت جوش ها و محل قرارگیری اتصالات کنترل می شود. پس از آماده شدن اعضای فولادی، ستون ها یا سایر اجزای CFT در محل پروژه نصب شده و شرایط لازم برای ورود بتن به فضای داخلی آن ها فراهم می شود.

مراحل اصلی اجرای سازه CFT شامل موارد زیر است:

• ساخت مقطع فولادی: مقطع فولادی بر اساس مشخصات طراحی تولید شده و از نظر ابعاد، کیفیت جوش و مقاومت بررسی می شود.
• نصب عضو فولادی: ستون ها یا اعضای CFT در محل مشخص قرار گرفته و اتصالات اولیه آن ها اجرا می شود.
• آماده سازی برای بتن ریزی: مسیر ورود بتن، محل تزریق و شرایط داخلی مقطع بررسی می شود تا بتن به صورت یکنواخت در عضو پخش شود.
• بتن ریزی داخل مقطع: بتن با روش مناسب وارد فضای داخلی شده و باید تمام بخش های عضو را بدون ایجاد فضای خالی پر کند.
• کنترل کیفیت نهایی: پس از پایان بتن ریزی، کیفیت اجرا، وضعیت اتصالات و هماهنگی عضو با نقشه های طراحی بررسی می شود.

یکی از حساس ترین مراحل این فرآیند، بتن ریزی ستون cft است؛ زیرا پس از پر شدن مقطع، دسترسی مستقیم به بخش داخلی عضو بسیار محدود خواهد بود. انتخاب طرح اختلاط مناسب بتن، کنترل روانی آن و استفاده از روش مناسب پمپاژ یا تزریق اهمیت زیادی دارد. بتن باید به گونه ای وارد مقطع شود که تمام فضای داخلی را پر کند و حفره یا جداشدگی در آن ایجاد نشود.

اجرای اتصالات سازه CFT نیز بخش مهمی از این فرآیند محسوب می شود. اتصال تیرها به ستون ها باید به گونه ای طراحی و اجرا شود که نیرو به شکل صحیح میان اعضا منتقل شود. در پروژه های بزرگ، هماهنگی میان تیم ساخت فولاد، بتن و نصب اهمیت زیادی دارد؛ زیرا هرگونه نقص در یکی از مراحل می تواند عملکرد کلی سیستم را تحت تاثیر قرار دهد.

در مقایسه با برخی روش های سنتی، اجرای این سیستم می تواند باعث کاهش زمان ساخت شود، زیرا پوسته فولادی نقش قالب دائمی بتن را ایفا می کند و برخی عملیات قالب بندی حذف می شود. با این حال، رسیدن به این مزیت تنها زمانی امکان پذیر است که فرآیند اجرا طبق برنامه دقیق و با کنترل کیفیت مناسب انجام شود.

کاربرد سازه CFT

کاربرد سازه CFT بیشتر در پروژه هایی دیده می شود که نیاز به اعضای سازه ای مقاوم، پایدار و مناسب برای تحمل بارهای زیاد دارند. این سیستم به دلیل عملکرد هماهنگ فولاد و بتن، در شرایطی استفاده می شود که اعضای معمولی فولادی یا بتنی پاسخگوی نیازهای طراحی نباشند. انتخاب این روش معمولا بر اساس عواملی مانند نوع کاربری ساختمان، میزان بار وارد شده، شرایط محیطی و الزامات اجرایی انجام می شود.

یکی از مهم ترین حوزه های استفاده از این سیستم، ساختمان های بلند و چند طبقه است. در این پروژه ها، ستون ها باید وزن زیاد طبقات، نیروهای ناشی از باد و سایر بارهای وارده را تحمل کنند. استفاده از ستون های CFT می تواند پاسخ مناسبی برای چنین شرایطی باشد، زیرا این اعضا توانایی تحمل نیروهای بالا را دارند و می توانند در بخش های اصلی باربر ساختمان مورد استفاده قرار گیرند.

در پروژه های صنعتی نیز استفاده از این سیستم اهمیت زیادی دارد. کارخانه ها، نیروگاه ها، پالایشگاه ها و سازه هایی که تجهیزات سنگین روی آنها نصب می شود، معمولا به اعضایی نیاز دارند که در برابر بارهای مداوم و شرایط کاری سخت عملکرد قابل اعتمادی داشته باشند. در این نوع پروژه ها، دوام و مقاومت بالای مقاطع CFT یکی از دلایل اصلی انتخاب آن ها محسوب می شود.

مهم ترین کاربردهای سازه CFT عبارتند از:

• ساختمان های بلند مرتبه: برای تحمل بارهای زیاد طبقات و ایجاد سیستم باربر مقاوم.
• سازه های صنعتی: در کارخانه ها، نیروگاه ها و پروژه هایی که تجهیزات سنگین دارند.
• پل ها و سازه های زیربنایی: برای ساخت اعضایی که تحت فشار و نیروهای مداوم قرار می گیرند.
• پارکینگ های طبقاتی: به دلیل نیاز به ستون های مقاوم در فضاهای پرتردد.
• سازه های خاص عمرانی: در پروژه هایی که شرایط طراحی یا بارگذاری معمول نیست.

در صنعت حمل و نقل و زیرساخت نیز این سیستم می تواند در بخش هایی مانند پایه پل ها، ستون های نگهدارنده و اعضای سازه ای مقاوم مورد استفاده قرار گیرد. در چنین پروژه هایی، توانایی تحمل نیروهای زیاد و دوام مناسب عضو اهمیت بیشتری از سرعت اجرا یا مسائل معماری دارد.

به طور کلی، انتخاب سازه CFT باید بر اساس نیاز واقعی پروژه انجام شود. این سیستم زمانی گزینه مناسبی خواهد بود که ویژگی های آن با شرایط سازه هماهنگ باشد و طراحی، انتخاب مقطع و اجرای آن توسط افراد متخصص انجام شود. بررسی دقیق شرایط پروژه پیش از انتخاب این روش، باعث می شود استفاده از آن از نظر فنی و اقتصادی نتیجه مطلوبی داشته باشد.

مزایا و معایب سازه CFT

سازه CFT به دلیل ترکیب فولاد و بتن، ویژگی هایی دارد که باعث شده در بسیاری از پروژه های مهندسی به عنوان یک سیستم سازه ای کارآمد مورد بررسی قرار گیرد. در این روش، هر یک از مصالح نقش مشخصی در عملکرد عضو دارند و همکاری آن ها باعث بهبود رفتار کلی سازه می شود. با این حال، انتخاب این سیستم باید بر اساس شرایط پروژه انجام شود، زیرا در کنار مزایا، محدودیت هایی نیز دارد که می توانند بر تصمیم گیری نهایی تاثیر بگذارند.

مهم ترین تفاوت این سیستم با بسیاری از روش های رایج، استفاده همزمان از قابلیت های دو ماده متفاوت است. فولاد باعث افزایش ظرفیت تحمل نیرو و شکل پذیری عضو می شود و بتن داخلی نیز سختی و پایداری آن را بهبود می دهد. این ویژگی باعث شده است مزایا و محدودیت های این سیستم در مقایسه با سازه های فولادی یا بتنی معمولی، متفاوت باشد.

مزایای سازه CFT

مزایای سازه CFT باعث شده است این سیستم در پروژه هایی که نیاز به عملکرد سازه ای بالا دارند، مورد توجه قرار گیرد. ترکیب فولاد و بتن در یک عضو واحد، باعث ایجاد رفتاری می شود که هر دو مصالح در تحمل بار مشارکت داشته باشند. به همین دلیل، این سیستم می تواند در شرایطی که مقاومت، دوام و عملکرد مناسب اهمیت دارد، گزینه مناسبی باشد.

یکی از مزایای مقاطع CFT، عملکرد یکپارچه اعضای آن است. برخلاف برخی روش ها که مصالح مختلف به صورت جداگانه وظیفه تحمل نیرو را بر عهده دارند، در سازه CFT فولاد و بتن به صورت همزمان فعالیت می کنند. این موضوع باعث شده است طراحی سازه cft در پروژه های خاص، به عنوان یک گزینه قابل بررسی مطرح شود.

مهم ترین مزایای این سیستم عبارتند از:

• ظرفیت باربری بالا: وجود بتن در داخل مقطع فولادی باعث افزایش توان تحمل نیروهای فشاری شده و امکان استفاده از اعضای مقاوم تر را فراهم می کند.
• مقاومت مناسب در برابر کمانش: بتن داخلی از تغییر شکل جداره فولادی جلوگیری کرده و پایداری عضو را افزایش می دهد.
• افزایش سرعت اجرا: پوسته فولادی می تواند نقش قالب دائمی بتن را ایفا کند و بخشی از عملیات قالب بندی کاهش پیدا کند.
• استفاده بهینه از فضای ساختمان: عملکرد مناسب اعضای CFT امکان طراحی ستون های کارآمدتر را در برخی پروژه ها فراهم می کند.
• رفتار مناسب در برابر بارهای جانبی: همکاری فولاد و بتن باعث بهبود عملکرد عضو در برابر نیروهای وارد شده از جهات مختلف می شود.
• دوام مناسب اعضای سازه ای: ترکیب صحیح مصالح و اجرای اصولی می تواند عمر مفید عضو را افزایش دهد.
• کاهش برخی محدودیت های اجرایی: در شرایط مناسب، استفاده از این سیستم می تواند فرآیند ساخت را نسبت به برخی روش های سنتی ساده تر کند.

معایب سازه CFT

با وجود مزایای قابل توجه، سازه CFT در همه پروژه ها بهترین انتخاب نیست و محدودیت هایی دارد که باید پیش از اجرا بررسی شوند. بخشی از این محدودیت ها به فرآیند طراحی، ساخت، تجهیزات مورد نیاز و کنترل کیفیت مراحل اجرایی مربوط می شود. در پروژه هایی که شرایط لازم برای اجرای صحیح این سیستم وجود نداشته باشد، ممکن است استفاده از روش های دیگر گزینه مناسب تری باشد.

در نتیجه، انتخاب سازه CFT باید با بررسی دقیق شرایط پروژه انجام شود. این سیستم زمانی بهترین عملکرد را دارد که طراحی، تامین مصالح و اجرای آن با برنامه ریزی مناسب انجام شود. در غیر این صورت، برخی محدودیت های اجرایی می توانند باعث کاهش بهره وری یا افزایش هزینه های پروژه شوند.

مهم ترین معایب و محدودیت های این سیستم عبارتند از:

• نیاز به طراحی تخصصی: رفتار مرکب فولاد و بتن باعث می شود محاسبات این اعضا نسبت به برخی سیستم های معمولی پیچیده تر باشد.
• پیچیدگی اجرای اتصالات: طراحی و اجرای اتصال میان اعضای CFT و سایر بخش های سازه نیازمند دقت بالایی است.
• لزوم کنترل دقیق بتن ریزی: پر شدن کامل فضای داخلی مقطع اهمیت زیادی دارد و هر گونه نقص در این مرحله می تواند عملکرد عضو را کاهش دهد.
• هزینه اولیه بیشتر در برخی پروژه ها: تولید مقاطع خاص و نیاز به نیروی متخصص ممکن است هزینه ساخت را افزایش دهد.
• دشواری بررسی بخش داخلی عضو پس از اجرا: پس از بتن ریزی، دسترسی مستقیم به بتن داخلی و بررسی وضعیت آن محدود می شود.
• وابستگی زیاد به کیفیت اجرا: عملکرد نهایی عضو به دقت ساخت فولاد، بتن ریزی و اجرای اتصالات وابسته است.

نکات مهم در طراحی سازه CFT

طراحی سازه CFT نیازمند بررسی دقیق رفتار مرکب فولاد و بتن و تاثیر آن ها بر عملکرد عضو نهایی است. در این سیستم، طراح باید علاوه بر ظرفیت باربری، عواملی مانند شکل مقطع، شرایط بارگذاری، نحوه اتصال اعضا و الزامات اجرایی را نیز در نظر بگیرد. انتخاب نامناسب هر یک از این موارد می تواند باعث کاهش عملکرد واقعی سازه نسبت به مقدار پیش بینی شده در محاسبات شود.

یکی از مهم ترین مراحل طراحی، انتخاب صحیح نوع و ابعاد مقطع است. شکل مقطع باید با توجه به نیروهای وارد شده، ارتفاع سازه، شرایط معماری و نحوه اتصال اعضا تعیین شود. برای مثال، مقاطع دایره ای معمولا در برابر نیروهای محوری رفتار مناسبی دارند، در حالی که مقاطع مربعی و مستطیلی در بسیاری از پروژه ها به دلیل سهولت اتصال و هماهنگی بیشتر با سایر اجزا انتخاب می شوند.

مهم ترین عوامل موثر در طراحی سازه CFT شامل موارد زیر است:

• انتخاب مناسب مقطع فولادی: ابعاد، ضخامت جداره و کیفیت فولاد باید متناسب با میزان بار وارد شده انتخاب شود تا عضو توانایی تحمل نیروهای طراحی را داشته باشد.
• بررسی مشخصات بتن داخلی: مقاومت فشاری بتن، کیفیت اختلاط و روش بتن ریزی باید به گونه ای باشد که فضای داخلی مقطع به صورت کامل پر شده و عملکرد مرکب حفظ شود.
• کنترل نسبت فولاد و بتن: تعادل میان حجم فولاد و بتن اهمیت زیادی دارد، زیرا افزایش یا کاهش بیش از حد هر یک از مصالح می تواند رفتار عضو را تغییر دهد.
• بررسی پایداری و کمانش عضو: در طراحی باید احتمال کمانش کلی و موضعی مقطع بررسی شود تا عضو در شرایط بارگذاری مختلف پایدار باقی بماند.
• طراحی صحیح اتصالات: محل اتصال تیرها، ستون ها و سایر اعضا باید به گونه ای طراحی شود که انتقال نیرو بدون ایجاد تمرکز تنش انجام گیرد.
• توجه به شرایط لرزه ای پروژه: در مناطق زلزله خیز، رفتار عضو در برابر نیروهای رفت و برگشتی و توانایی حفظ مقاومت پس از تغییر شکل اهمیت زیادی دارد.

در طراحی این سیستم، توجه به مراحل اجرایی نیز اهمیت زیادی دارد. یک مقطع ممکن است از نظر محاسباتی ظرفیت مناسبی داشته باشد، اما اگر ساخت، نصب یا بتن ریزی آن دشوار باشد، انتخاب مناسبی برای پروژه نخواهد بود. به همین دلیل، طراحی سازه cft باید علاوه بر محاسبات مقاومت، قابلیت اجرای واقعی عضو در کارگاه را نیز در نظر بگیرد. یکی از بخش های مهم در این زمینه، بررسی جزئیات اجرای ستون cft است.

محل ورود بتن، روش پر کردن مقطع، ترتیب اجرای اعضا و نحوه اتصال آن ها باید پیش از شروع عملیات مشخص شود. همچنین کنترل کیفیت در تمام مراحل ساخت و اجرا ضروری است تا عملکرد واقعی عضو با نتایج طراحی هماهنگ باشد. در نهایت، طراحی موفق سازه CFT به ایجاد تعادل میان مقاومت، دوام، هزینه و امکان اجرا وابسته است. انتخاب صحیح مصالح، بررسی دقیق بارگذاری و رعایت اصول طراحی باعث می شود این سیستم بتواند در پروژه های مختلف عملکردی ایمن و قابل اعتماد ارائه دهد.

سازه CFT یکی از سیستم های نوین سازه ای است که با ترکیب فولاد و بتن، امکان ساخت اعضایی با مقاومت و عملکرد مناسب را فراهم می کند. در این روش، مقطع فولادی خارجی و بتن داخلی به صورت یک عضو واحد عمل کرده و باعث بهبود رفتار سازه در برابر نیروهای مختلف می شوند. انواع سازه CFT شامل مقاطع دایره ای، مربعی، مستطیلی، چند ضلعی و ترکیبی هستند که هر کدام با توجه به شرایط پروژه انتخاب می شوند. مقطع مناسب باید بر اساس نوع بارگذاری، شرایط اجرایی و نیازهای معماری تعیین شود تا بهترین عملکرد حاصل شود.

با وجود مزایایی مانند ظرفیت باربری بالا، سرعت اجرای مناسب و عملکرد مطلوب در برخی شرایط خاص، این سیستم نیازمند طراحی دقیق و اجرای تخصصی است. کنترل کیفیت بتن ریزی، اجرای صحیح اتصالات و انتخاب مناسب مصالح از عوامل مهم موفقیت پروژه های CFT محسوب می شوند. به طور کلی، استفاده از سازه CFT زمانی نتیجه مطلوب خواهد داشت که تمام مراحل از طراحی تا اجرا با هماهنگی کامل انجام شود. بررسی دقیق شرایط پروژه پیش از انتخاب این سیستم، کمک می کند تا مزایای آن به شکل مناسب مورد استفاده قرار گرفته و محدودیت های احتمالی کاهش پیدا کند.
