آزمایش نمونه مکعبی بتن و استوانه ای؛ روش اجرا و تفسیر نتایج

در پروژه های عمرانی، کنترل کیفیت بتن یکی از مهم ترین مراحل تضمین ایمنی و دوام سازه است. در این میان، آزمایش نمونه مکعبی بتن و نمونه استوانه ای به عنوان دو روش رایج برای تعیین مقاومت فشاری بتن شناخته می شوند. این آزمایش ها به مهندسان کمک می کنند تا پیش از بهره برداری از سازه، از دستیابی بتن به مقاومت طراحی اطمینان حاصل کنند و از بروز خسارات احتمالی جلوگیری شود. اهمیت این موضوع زمانی بیشتر می شود که بدانیم مقاومت فشاری، شاخص اصلی ارزیابی کیفیت بتن در سازه های بتنی است.

آشنایی دقیق با نحوه انجام آزمایش مقاومت فشاری بتن نمونه مکعبی، تفاوت آن با نمونه استوانه ای و نحوه تفسیر نتایج، نقش مهمی در تصمیم گیری های فنی پروژه دارد. در ادامه این مقاله، به صورت تخصصی به روش اجرا، محاسبات، استانداردها و تحلیل نتایج خواهیم پرداخت تا دید کاملی نسبت به این فرآیند کنترلی به دست آورید؛ بنابراین پیشنهاد می کنیم ادامه مقاله را از دست ندهید.

آزمایش نمونه مکعبی بتن چیست؟

آزمایش نمونه مکعبی بتن روشی استاندارد برای تعیین مقاومت فشاری بتن سخت شده است که طی آن بتن تازه در قالب های مکعبی ریخته شده، متراکم می شود و پس از عمل آوری در سن مشخص (معمولا 7 و 28 روز)، تحت بار فشاری یکنواخت تا لحظه شکست قرار می گیرد. نتیجه این آزمایش، حداکثر تنشی است که نمونه قبل از گسیختگی تحمل می کند و به عنوان مقاومت فشاری بتن گزارش می شود. این روش در بسیاری از پروژه های ساختمانی داخلی به عنوان مبنای کنترل کیفیت مورد استفاده قرار می گیرد.

در آزمایش مقاومت فشاری بتن نمونه مکعبی، ابعاد رایج قالب 15 در 15 در 15 سانتی متر است و بار توسط دستگاه جک فشاری با نرخ بارگذاری استاندارد اعمال می شود. مقاومت فشاری از تقسیم نیروی نهایی شکست بر سطح مقطع نمونه به دست می آید. لازم به ذکر است که تفاوت شکل نمونه در نتایج موثر است و معمولا مقاومت مکعبی کمی بیشتر از نمونه استوانه ای گزارش می شود. مشابه همین رویکرد در آزمایش مقاومت فشاری آجر نیز به کار می رود، با این تفاوت که نوع مصالح و رفتار شکست متفاوت است و استانداردهای مخصوص به خود را دارد.

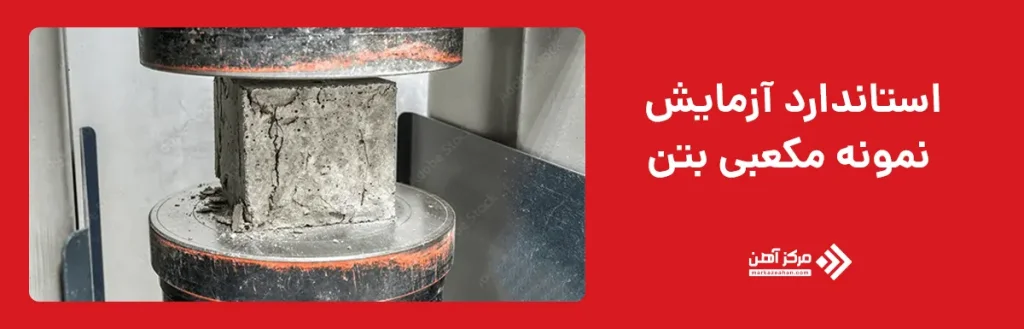

استاندارد آزمایش نمونه مکعبی بتن

آزمایش نمونه مکعبی بتن بر اساس استانداردهای مشخص ملی و بین المللی انجام می شود تا نتایج به دست آمده قابل استناد و مقایسه باشند. در ایران این آزمایش مطابق آیین نامه بتن ایران (آبا) و استاندارد ملی 1608 انجام می شود و در سطح بین المللی نیز استانداردهایی مانند ASTM و BS چارچوب اجرای آن را تعیین می کنند. رعایت این استانداردها در ازمایش نمونه مکعبی بتن باعث می شود شرایط قالب گیری، عمل آوری، نرخ بارگذاری و نحوه گزارش نتایج کاملا کنترل شده و یکنواخت باشد.

در چارچوب استاندارد، ابعاد قالب، روش تراکم، شرایط نگهداری در آب آهک اشباع، سن آزمایش (معمولا 7 و 28 روز)، سرعت اعمال بار و نحوه محاسبه مقاومت فشاری به طور دقیق تعریف شده است. همچنین در گزارش کار آزمایش مقاومت فشاری بتن نمونه مکعبی باید اطلاعاتی مانند تاریخ بتن ریزی، طرح اختلاط، سن نمونه، وزن مخصوص، بار نهایی شکست و مقاومت محاسبه شده درج شود. همان طور که در تحلیل هزینه های سازه ای به مواردی مانند قیمت آهن با دقت فنی توجه می شود، در کنترل کیفیت بتن نیز رعایت استانداردها نقش تعیین کننده در ایمنی نهایی سازه دارد.

مراحل تهیه و عمل آوری نمونه مکعبی بتن

برای دستیابی به نتایج دقیق در ازمایش نمونه مکعبی بتن، رعایت صحیح مراحل نمونه گیری، قالب گیری و عمل آوری کاملا ضروری است. هرگونه خطا در این مراحل می تواند باعث کاهش یا افزایش غیرواقعی مقاومت فشاری شود و تفسیر نتایج را دچار اشتباه کند. به همین دلیل، اجرای صحیح فرآیند تهیه نمونه بخشی مهم از کنترل کیفیت بتن در کارگاه محسوب می شود.

مراحل اجرا به صورت استاندارد شامل موارد زیر است:

1. نمونه گیری از بتن تازه:
   بتن باید از محل تخلیه میکسر و به صورت نماینده کل بچ برداشته شود.
2. آماده سازی قالب ها:
   قالب های مکعبی (معمولا 15 در 15 در 15 سانتی متر) تمیز و روغن کاری می شوند تا جداسازی به راحتی انجام شود.
3. ریختن بتن در قالب:
   بتن در سه لایه تقریبا مساوی داخل قالب ریخته می شود.
4. تراکم هر لایه:
   هر لایه با میله کوبه یا ویبره استاندارد متراکم می شود تا حباب های هوا خارج شوند.
5. تسطیح سطح نمونه:
   سطح نهایی با ماله صاف می شود تا کاملا هم تراز با لبه قالب باشد.
6. نگهداری اولیه در کارگاه:
   نمونه ها به مدت حدود 24 ساعت در محیطی با دمای مناسب و بدون لرزش نگهداری می شوند.
7. خارج کردن از قالب و عمل آوری در آب:
   پس از باز کردن قالب، نمونه ها در حوضچه آب با دمای استاندارد (حدود 20 درجه سانتی گراد) تا زمان آزمایش نگهداری می شوند.

رعایت دقیق این مراحل تضمین می کند که نتایج درج شده در گزارش کار آزمایش مقاومت فشاری بتن نمونه مکعبی بیانگر مقاومت واقعی بتن مصرفی در سازه باشد.

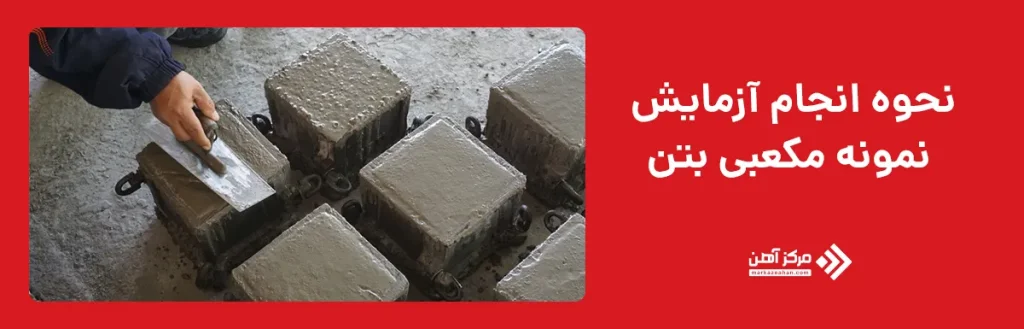

نحوه انجام آزمایش نمونه مکعبی بتن

ازمایش نمونه مکعبی بتن پس از طی مرحله نمونه گیری و عمل آوری، در آزمایشگاه مقاومت مصالح انجام می شود. هدف از این آزمون، تعیین حداکثر تنش فشاری قابل تحمل بتن قبل از شکست است. برای دستیابی به نتایج دقیق، باید اطمینان حاصل شود که نمونه مکعبی استاندارد بتن از نظر ابعاد، شرایط نگهداری و سن آزمایش مطابق آیین نامه باشد. هرگونه انحراف در تراز بودن سطوح، خشک بودن نمونه یا سرعت بارگذاری می تواند نتیجه را تحت تاثیر قرار دهد.

مراحل انجام آزمایش به صورت کامل شامل موارد زیر است:

1. آماده سازی نمونه پیش از آزمایش:
   نمونه از حوضچه آب خارج شده و سطح آن از رطوبت اضافی پاک می شود. ابعاد دقیق با کولیس یا خط کش دقیق کنترل می شود تا سطح مقطع واقعی مشخص باشد.
2. بررسی ظاهری نمونه:
   وجود ترک، لب پریدگی یا ناهمواری شدید بررسی می شود؛ نمونه های معیوب ممکن است کنار گذاشته شوند.
3. قرار دادن نمونه در دستگاه جک فشاری:
   نمونه مکعبی استاندارد بتن باید دقیقا در مرکز صفحه بارگذاری قرار گیرد تا بار به صورت یکنواخت منتقل شود.
4. تنظیم سرعت بارگذاری:
   دستگاه با نرخ بارگذاری استاندارد (طبق آیین نامه) تنظیم می شود تا تنش به صورت تدریجی و یکنواخت افزایش یابد.
5. اعمال بار تا لحظه شکست:
   بار به صورت پیوسته افزایش می یابد تا نمونه دچار ترک و گسیختگی کامل شود. حداکثر عدد ثبت شده به عنوان بار شکست گزارش می شود.
6. ثبت اطلاعات در برگه آزمایش:
   بار نهایی، سن نمونه، نوع شکست و مشخصات نمونه گیری مکعبی بتن در فرم ثبت می شود.

لازم به ذکر است که روش کلی در آزمایش بتن نمونه استوانه ای مشابه است، اما به دلیل تفاوت شکل هندسی، نحوه توزیع تنش و نتایج نهایی متفاوت خواهد بود. همان طور که در برآورد هزینه های اجرایی مانند قیمت قالب بتن سقف باید به مشخصات فنی توجه کرد، در این آزمایش نیز رعایت جزئیات اجرایی اهمیت بالایی دارد.

نحوه محاسبه مقاومت فشاری نمونه مکعبی

پس از ثبت بار نهایی شکست، مقاومت فشاری بتن از طریق یک رابطه ساده اما بسیار مهم محاسبه می شود. دقت در این مرحله اهمیت زیادی دارد زیرا عدد به دست آمده مبنای تایید یا رد کیفیت بتن خواهد بود.

فرمول محاسبه مقاومت فشاری به صورت زیر است:

مقاومت فشاری بتن = بار نهایی شکست تقسیم بر سطح مقطع نمونه

به صورت ریاضی:
fc = P / A

که در آن:
P = بار نهایی وارد شده در لحظه شکست (نیوتن)
A = سطح مقطع نمونه (میلیمتر مربع)

برای نمونه مکعبی استاندارد بتن با ابعاد 15 در 15 سانتی متر:
سطح مقطع برابر است با 150 × 150 میلیمتر
یعنی 22500 میلیمتر مربع

اگر مثلا بار شکست 900000 نیوتن باشد:
fc = 900000 ÷ 22500
fc = 40 مگاپاسکال

عدد به دست آمده با مقاومت طراحی مقایسه می شود تا مشخص شود بتن به مقاومت مورد نظر رسیده است یا خیر. در گزارش های فنی معمولا نتایج چند نمونه با هم میانگین گیری می شوند تا دقت افزایش یابد.

تحلیل نتایج آزمایش نمونه مکعبی بتن

پس از انجام آزمایش نمونه مکعبی بتن و محاسبه مقاومت فشاری، مرحله تحلیل نتایج اهمیت بسیار بالایی دارد؛ زیرا صرفا به دست آوردن یک عدد کافی نیست، بلکه باید مشخص شود این عدد با مقاومت مشخصه طراحی مطابقت دارد یا خیر. در تحلیل نتایج، معمولا مقاومت به دست آمده در سن 7 و 28 روز بررسی می شود و میانگین چند نمونه ملاک قضاوت قرار می گیرد. اگر میانگین مقاومت ها بالاتر یا مساوی مقاومت مشخصه باشد و هیچ نمونه ای کمتر از حد مجاز آیین نامه نباشد، بتن مورد تایید قرار می گیرد.

در آزمایش مقاومت فشاری بتن نمونه مکعبی باید به پراکندگی نتایج نیز توجه شود؛ اختلاف زیاد بین نمونه ها می تواند نشان دهنده مشکل در طرح اختلاط، تراکم یا عمل آوری باشد. همچنین نوع شکست (شکست مخروطی، برشی یا خردشدگی نامتقارن) اطلاعات مهمی درباره یکنواختی بتن و نحوه بارگذاری ارائه می دهد. تحلیل صحیح نتایج کمک می کند تصمیمات فنی مانند ادامه بتن ریزی، تقویت سازه یا انجام آزمایش های تکمیلی با دقت بیشتری انجام شود.

خطاهای رایج در آزمایش نمونه مکعبی بتن

در آزمایش نمونه مکعبی بتن عوامل متعددی می توانند باعث ایجاد خطا و کاهش دقت نتایج شوند. یکی از رایج ترین خطاها، نمونه گیری غیر اصولی از بتن تازه است؛ اگر نمونه نماینده کل بچ بتن نباشد، نتایج واقعی نخواهد بود. همچنین تراکم ناکافی داخل قالب، باقی ماندن حباب های هوا و تسطیح نامناسب سطح نمونه می تواند مقاومت ثبت شده را کاهش دهد.

از دیگر خطاهای متداول در آزمایش مقاومت فشاری بتن نمونه مکعبی می توان به عمل آوری نامناسب (خشک شدن زودهنگام یا دمای نامناسب آب)، تراز نبودن نمونه داخل دستگاه جک، سرعت بارگذاری غیر استاندارد و کالیبره نبودن دستگاه اشاره کرد. حتی لب پریدگی گوشه های نمونه یا اندازه گیری اشتباه ابعاد نیز در محاسبه سطح مقطع و در نتیجه مقاومت نهایی تاثیر مستقیم دارد. کنترل این موارد برای دستیابی به نتایج قابل اعتماد کاملا ضروری است.

جدول خطاهای رایج در آزمایش نمونه مکعبی بتن

نوع خطا	مرحله وقوع	شرح مشکل	تاثیر بر نتیجه آزمایش	پیامد احتمالی در پروژه
نمونه گیری غیر اصولی	هنگام برداشت بتن تازه	نمونه نماینده کل بچ بتن نیست	مقاومت کمتر یا بیشتر از مقدار واقعی	قضاوت اشتباه درباره کیفیت بتن
تراکم ناکافی	قالب گیری	باقی ماندن حباب های هوا داخل بتن	کاهش محسوس مقاومت فشاری	رد شدن بتن سالم یا ضعف موضعی
تراکم بیش از حد	قالب گیری	جداشدگی سنگدانه و شیره بتن	کاهش یکنواختی نمونه	نتایج غیر واقعی
روغن کاری نامناسب قالب	قبل از بتن ریزی	چسبندگی بتن به قالب	لب پریدگی هنگام باز کردن قالب	کاهش سطح مقطع موثر
عمل آوری نامناسب	دوره نگهداری	خشک شدن زودهنگام یا دمای نامناسب آب	کاهش مقاومت نهایی	افت کیفیت واقعی بتن
خارج کردن زودهنگام از قالب	24 ساعت اول	آسیب به گوشه ها و ترک سطحی	کاهش مقاومت ثبت شده	نیاز به تکرار آزمایش
تراز نبودن نمونه در دستگاه	زمان بارگذاری	توزیع غیر یکنواخت تنش	شکست نامتقارن	عدد مقاومت کمتر از واقعیت
سرعت بارگذاری غیر استاندارد	حین اعمال بار	اعمال بار سریع یا کندتر از حد مجاز	تغییر در مقدار مقاومت ثبت شده	خطای تحلیلی
کالیبره نبودن دستگاه جک	قبل از آزمایش	خطای قرائت نیروی واقعی	مقاومت اشتباه محاسبه می شود	تایید یا رد اشتباه بتن
اندازه گیری اشتباه ابعاد	قبل از محاسبه	خطا در سطح مقطع	محاسبه نادرست مقاومت	گزارش عدد غیر دقیق
لب پریدگی گوشه های مکعب	قبل از آزمایش	کاهش سطح تماس با صفحه بارگذاری	تمرکز تنش و شکست زودرس	کاهش عدد مقاومت
ثبت ناقص اطلاعات	مرحله گزارش نویسی	درج نکردن سن یا بار نهایی	بی اعتبار شدن گزارش	مشکل حقوقی یا فنی

آزمایش بتن نمونه استوانه ای

آزمایش بتن نمونه استوانه ای یکی از روش های متداول تعیین مقاومت فشاری بتن در استانداردهای بین المللی مانند ASTM است. در این روش، بتن تازه در قالب های استوانه ای ریخته شده و پس از عمل آوری در سن مشخص، تحت بار فشاری قرار می گیرد تا مقاومت نهایی آن اندازه گیری شود. به دلیل شکل هندسی متفاوت، نتایج این آزمایش معمولا کمی کمتر از مقاومت نمونه مکعبی گزارش می شود، اما در بسیاری از پروژه های بزرگ و بین المللی معیار اصلی کنترل کیفیت بتن محسوب می شود.

ابعاد رایج نمونه استوانه ای معمولا قطر 15 سانتی متر و ارتفاع 30 سانتی متر است، هرچند ابعاد 10 در 20 سانتی متر نیز در برخی پروژه ها استفاده می شود. این آزمایش به دلیل توزیع تنش یکنواخت تر در راستای ارتفاع نمونه، در برخی آیین نامه ها مبنای دقیق تری برای تعیین مقاومت مشخصه بتن در نظر گرفته می شود.

نحوه انجام آزمایش بتن نمونه استوانه ای

در این روش ابتدا بتن تازه در سه لایه داخل قالب استوانه ای ریخته می شود و هر لایه با میله تراکم یا ویبره استاندارد متراکم می گردد تا هوای محبوس خارج شود. پس از تسطیح سطح، نمونه ها به مدت حدود 24 ساعت در شرایط مناسب نگهداری شده و سپس از قالب خارج می شوند. مرحله بعد، عمل آوری در آب با دمای استاندارد تا زمان آزمایش (معمولا 7 و 28 روز) است.

در روز آزمایش، نمونه از آب خارج شده، سطح آن تمیز می شود و دو انتهای آن در صورت نیاز کلاهک گذاری یا ساب زده می شود تا کاملا صاف و موازی باشند. سپس نمونه به صورت عمودی در مرکز دستگاه جک فشاری قرار می گیرد و بار با سرعت استاندارد تا لحظه شکست اعمال می شود. حداکثر بار ثبت شده به عنوان مبنای محاسبه مقاومت فشاری در نظر گرفته می شود.

تحلیل نتایج آزمایش بتن نمونه استوانه ای

برای تحلیل نتایج، ابتدا مقاومت فشاری از تقسیم بار نهایی بر سطح مقطع استوانه محاسبه می شود. سطح مقطع برابر است با مساحت دایره ای نمونه (πr²). عدد به دست آمده با مقاومت مشخصه طراحی مقایسه می شود تا مشخص شود بتن به حد انتظار رسیده است یا خیر.

در تحلیل نتایج باید به نوع شکست نیز توجه شود؛ شکست مناسب معمولا به صورت ترک های عمودی و خردشدگی تدریجی ظاهر می شود. اختلاف زیاد بین نتایج چند نمونه می تواند نشانه مشکل در طرح اختلاط، عمل آوری یا بارگذاری باشد. همچنین به طور معمول مقاومت استوانه ای حدود 0.8 برابر مقاومت مکعبی در نظر گرفته می شود که این نسبت در تفسیر نتایج بسیار مهم است.
