محل قطع بتن در فونداسیون یکی از مهم ترین مراحل اجرایی در پروژه های عمرانی است که در کیفیت و دوام سازه تأثیر مستقیم دارد. هنگام اجرای بتن ریزی، ممکن است به دلایل مختلف مانند محدودیت زمانی یا مشکلات اجرایی نیاز به توقف کار و قطع بتن در فونداسیون وجود داشته باشد. انتخاب محل مناسب برای این قطع باید با در نظر گرفتن مسیر انتقال نیروها، جلوگیری از تمرکز تنش و حفظ پیوستگی بتن انجام شود تا از بروز ترک و ضعف های سازه ای جلوگیری گردد. مهندسان عمران معمولاً توصیه می کنند محل قطع بتن در نقاطی انتخاب شود که کمترین تنش بر روی آن وارد می شود.
یکی از عواملی که در تصمیم گیری برای محل قطع بتن در فونداسیون نقش دارد، هزینه های اجرایی پروژه است. برای مثال، افزایش قیمت آهن می تواند بر بودجه کلی پروژه تأثیر گذاشته و تصمیم مهندس را در انتخاب زمان و محل مناسب برای قطع بتن تغییر دهد. زیرا در بسیاری از فونداسیون ها، میلگردها و آرماتورها نقش تعیین‌کننده ای در انتقال نیرو دارند و تغییر در قیمت مصالح فلزی ممکن است موجب تنظیم مجدد طرح اختلاط یا زمان بندی بتن ریزی شود. به همین دلیل، توجه به عوامل اقتصادی در کنار اصول فنی اهمیت زیادی دارد.
در کنار این موارد، تجهیزات و قالب بندی نیز در کیفیت اجرای قطع بتن در فونداسیون تأثیرگذار است. انتخاب قالب های مناسب و مقاوم می تواند از نفوذ آب و جداشدگی بتن جلوگیری کرده و اجرای مجدد بتن را آسان تر سازد. به همین جهت، آگاهی از قیمت قالب بتن سقف و سایر قالب های مورد استفاده در فونداسیون به برنامه ریزی دقیق تر و کنترل هزینه ها کمک می کند. در نهایت، اجرای اصولی قطع بتن با استفاده از روش های استاندارد، ابزارهای مناسب و رعایت فواصل زمانی بتن ریزی، ضامن پایداری و استحکام فونداسیون در بلند مدت خواهد بود.
محل قطع بتن در فونداسیون به بخشی از پی گفته می شود که در آن، عملیات بتن ریزی به صورت موقت یا دائم متوقف می گردد. این توقف ممکن است به دلیل محدودیت زمانی، ظرفیت تجهیزات، یا شرایط جوی اتفاق بیفتد. در چنین شرایطی، باید محل قطع بتن ریزی در فونداسیون به گونه ای انتخاب شود که از ایجاد ضعف در اتصال بین لایه های بتن جلوگیری کند. انتخاب نادرست محل قطع می تواند موجب کاهش مقاومت فشاری و برشی بتن شده و پایداری سازه را تحت تأثیر قرار دهد.
به طور معمول، مهندسان محل قطع بتن فونداسیون را در نقاطی تعیین می کنند که نیروهای داخلی کم تر بوده و پیوستگی سازه دچار اختلال نشود. برای مثال، در فونداسیون های گسترده یا نواری، محل قطع بتن فونداسیون معمولاً در وسط دهانه یا نقاطی با حداقل تنش خمشی انتخاب می شود. در این محل ها، اجرای مجدد بتن و پیوند لایه جدید با لایه قبلی ساده تر بوده و خطر جداشدگی یا درز سرد به حداقل می رسد.
همچنین، پیش از بتن ریزی مجدد باید سطح محل قطع به خوبی تمیز و مرطوب شود تا چسبندگی بین دو لایه افزایش یابد. استفاده از دوغاب سیمان یا مواد پیونددهنده مخصوص، یکی از روش های رایج برای افزایش استحکام در محل قطع بتن ریزی در فونداسیون است. رعایت این اصول فنی باعث می شود فونداسیون به صورت یکپارچه عمل کرده و توان تحمل بارهای وارده از سازه را بدون افت مقاومت داشته باشد.

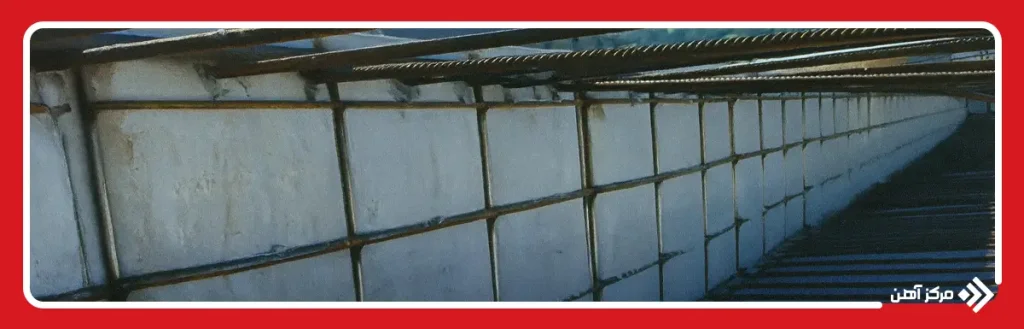

نحوه قطع بتن در فونداسیون یکی از مراحل حساس در اجرای سازه های بتنی است که باید با دقت و طبق اصول فنی انجام شود. در زمان قطع بتن، انتخاب محل مناسب، آماده سازی صحیح سطح و استفاده از مصالح با کیفیت اهمیت زیادی دارد. اگر این فرایند به درستی اجرا شود، پیوستگی بتن حفظ شده و از ایجاد درز سرد یا کاهش مقاومت سازه جلوگیری می شود.
انتخاب مصالح مناسب
در زمان قطع بتن در فونداسیون، انتخاب مصالح مناسب اهمیت زیادی دارد. بتن باید از سیمان تازه، شن و ماسه تمیز و آب بدون املاح تشکیل شده باشد. همچنین در صورت نیاز می توان از روان کننده ها یا افزودنی های مخصوص برای بهبود کارایی بتن و جلوگیری از جداشدگی استفاده کرد. کیفیت مصالح تاثیر مستقیم بر استحکام نهایی فونداسیون دارد.
آماده سازی سطح
قبل از شروع بتن ریزی مرحله دوم، سطح محل قطع باید کاملا تمیز، زبر و مرطوب شود تا چسبندگی مناسبی بین بتن قدیم و جدید برقرار گردد. حذف قسمت های سست، گرد و غبار و شیرابه سیمان از سطح، یکی از گام های کلیدی در آماده سازی است. در برخی موارد از برس سیمی یا واترجت برای زبر کردن سطح استفاده می شود.
رعایت زاویه و وضعیت درز اجرایی
زاویه درز اجرایی باید به گونه ای انتخاب شود که انتقال نیرو بین دو بخش بتن به درستی انجام گیرد. بهتر است درز اجرایی عمود بر جهت نیروهای فشاری یا برشی نباشد تا از تمرکز تنش جلوگیری شود. همچنین موقعیت درز باید در نقاطی با کمترین تنش قرار گیرد، مانند وسط دهانه ها یا محل های با نیروی حداقل.
وضعیت پس از گیرش
پس از گیرش اولیه بتن، باید از خشک شدن سریع محل قطع جلوگیری شود. استفاده از پوشش های مرطوب یا مواد عمل آوری بتن (کیورینگ) باعث حفظ رطوبت و جلوگیری از ترک خوردگی می شود. در این مرحله باید اطمینان حاصل شود که بتن به مقاومت کافی برای اجرای مرحله بعدی رسیده است.
تقویت برشی در محل درز ساخت
در محل درز ساخت، برای جلوگیری از لغزش یا جداشدگی بتن، باید میلگردهای تقویتی برشی نصب شوند. این میلگردها کمک می کنند تا نیروها بین لایه های بتن به صورت یکنواخت منتقل شوند. در برخی موارد از داول یا برش گیر فلزی نیز برای افزایش مقاومت برشی استفاده می شود.
بتن ریزی مرحله دوم
در مرحله دوم بتن ریزی، باید بتن جدید با اسلامپ مناسب و تراکم کافی اجرا شود تا درز سرد تشکیل نشود. بتن جدید باید بلافاصله پس از آماده سازی سطح قدیمی ریخته شده و با ویبراتور کاملا متراکم گردد. رعایت دمای مناسب محیط و مراقبت پس از بتن ریزی، دوام و پیوستگی سازه را تضمین می کند.

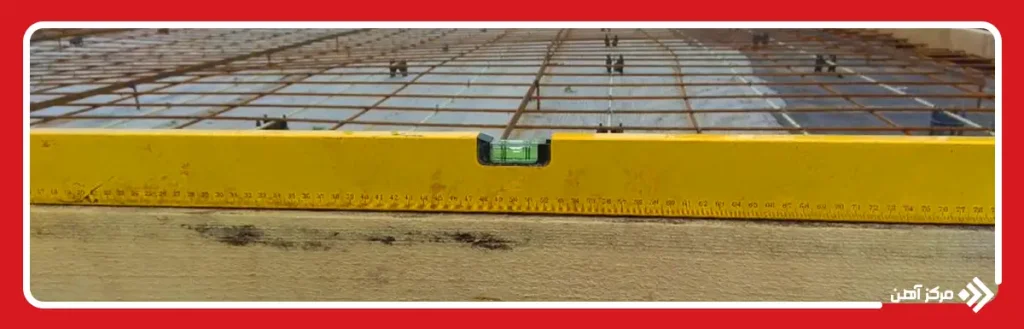

زاویه قطع بتن در فونداسیون از عوامل بسیار مهم در اجرای صحیح درزهای اجرایی و حفظ مقاومت سازه است. زمانی که عملیات بتن ریزی به دلایلی مانند محدودیت زمانی یا فنی متوقف می شود، باید محل قطع بتن ریزی در فونداسیون و زاویه آن به گونه ای انتخاب شود که انتقال نیروها بین بخش های مختلف بتن به درستی انجام گیرد. در صورت انتخاب نادرست زاویه، تنش های متمرکز در محل درز ایجاد شده و احتمال ترک یا جداشدگی بین لایه های بتن افزایش می یابد.
بر اساس آیین نامه قطع بتن، درزهای اجرایی نباید عمود بر جهت اصلی نیروهای فشاری یا کششی باشند، زیرا این کار باعث تضعیف عملکرد فونداسیون می شود. در فونداسیون های نواری، زاویه قطع معمولاً به صورت مایل انتخاب می شود تا پیوستگی بتن در راستای میلگردها حفظ گردد. در چنین شرایطی، محل قطع بتن در فونداسیون نواری باید در وسط دهانه و در نقاطی با حداقل تنش قرار گیرد تا عملکرد سازه ای پیوسته تری ایجاد شود.
به طور کلی، بهترین محل قطع بتن در فونداسیون جایی است که تنش برشی و خمشی کمتر بوده و امتداد میلگردها بدون انقطاع ادامه یابد. در این نقاط، برش بتن با زاویه ای بین 30 تا 45 درجه نسبت به افق انجام می شود تا سطح تماس بیشتری بین بتن قدیم و جدید ایجاد گردد. رعایت این اصول فنی طبق آیین نامه ها و دستورالعمل های اجرایی، تضمین کننده دوام و یکپارچگی فونداسیون در برابر نیروهای وارده خواهد بود.

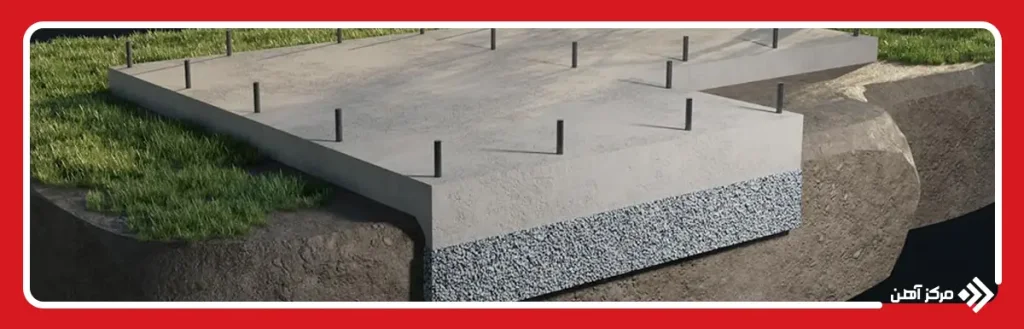

رعایت ضوابط قطع بتن در فونداسیون برای جلوگیری از ایجاد درز سرد، کاهش مقاومت و افت کیفیت سازه اهمیت زیادی دارد. طبق اصول فنی و آیین نامه های بتن، قطع بتن باید در نقاطی انجام شود که کمترین میزان تنش و تغییر شکل وجود دارد. انتخاب دقیق محل قطع بتن فونداسیون باید با توجه به مسیر انتقال نیرو، نوع فونداسیون و نحوه قرارگیری میلگردها صورت گیرد تا از تمرکز تنش و بروز ترک جلوگیری شود. در ادامه با این ظوابط آشنا خواهیم شد:
انتخاب محل مناسب برای قطع بتن
محل قطع بتن باید در نقاطی انجام شود که کمترین میزان تنش و تغییر شکل وجود دارد، معمولاً در وسط دهانه ها یا بخش هایی با نیروهای حداقل.
زاویه مناسب در محل درز اجرایی
زاویه برش بتن نسبت به افق باید بین 30 تا 45 درجه باشد تا سطح تماس بیشتری میان بتن قدیم و جدید ایجاد شود و پیوستگی افزایش یابد.
آماده سازی صحیح سطح قبل از بتن ریزی مجدد
سطح محل قطع باید کاملاً تمیز، زبر و مرطوب شود. وجود گرد و غبار، شیرابه سیمان یا قطعات سست می تواند مانع چسبندگی مناسب لایه ها شود.
استفاده از مواد پیوند دهنده مناسب
به منظور افزایش چسبندگی بین بتن قدیم و جدید، از دوغاب سیمان، چسب اپوکسی یا مواد باندینگ مخصوص طبق آیین نامه قطع بتن استفاده شود.
رعایت زمان مناسب برای ادامه بتن ریزی
بتن ریزی مرحله دوم باید زمانی انجام شود که بتن قبلی به مقاومت کافی رسیده اما هنوز به طور کامل سخت نشده باشد تا درز سرد ایجاد نشود.
پوشش و مراقبت پس از بتن ریزی
پس از اجرای بتن جدید، باید از خشک شدن سریع محل درز جلوگیری شود. استفاده از پوشش های مرطوب یا مواد عمل آوری بتن (کیورینگ) برای حفظ رطوبت ضروری است.
رعایت جهت نیروها در محل قطع بتن فونداسیون
محل قطع بتن نباید عمود بر جهت نیروهای فشاری یا کششی باشد تا از تمرکز تنش و ترک خوردگی در محل درز جلوگیری شود.
رعایت ضوابط مخصوص در فونداسیون نواری و گسترده
در محل قطع بتن در فونداسیون نواری، درزها باید در وسط دهانه و به صورت مایل اجرا شوند، در حالی که در فونداسیون گسترده محل قطع باید بر اساس الگوی توزیع نیروهای زیر ستون ها تعیین گردد.
نصب میلگردهای تقویتی برشی در محل درز ساخت
در محل درزها از میلگردهای برشی یا داول فلزی برای انتقال بهتر نیرو بین لایه‌های بتن استفاده شود.
رعایت آیین نامه قطع بتن و دستورالعمل اجرایی پروژه
تمامی مراحل قطع و اتصال بتن باید بر اساس آیین نامه بتن ایران (آبا) یا استانداردهای بین‌المللی مانند ACI انجام شود تا کیفیت و دوام فونداسیون تضمین گردد.

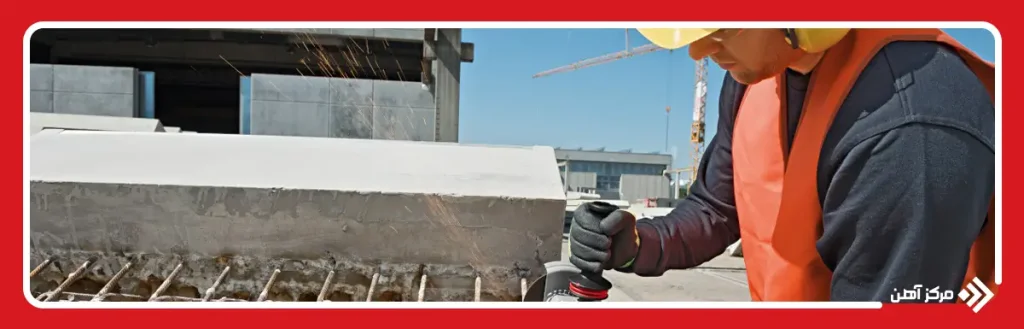

در اجرای فونداسیون های بتنی، گاهی شرایطی پیش می آید که ادامه بتن ریزی ممکن نیست و نیاز به توقف کار و ایجاد درز اجرایی به وجود می آید. یکی از مهم ترین دلایل، محدودیت زمانی یا ظرفیت تجهیزات در پروژه است که باعث می شود عملیات در چند مرحله انجام شود. در این شرایط باید محل قطع بتن ریزی در فونداسیون به دقت انتخاب شود تا مقاومت و پیوستگی سازه حفظ شود.
از دیگر دلایل نیاز به قطع بتن می توان به تغییر ناگهانی شرایط آب و هوایی، خرابی پمپ یا میکسر بتن و کنترل تغییر حجم بتن در سازه اشاره کرد. انتخاب بهترین محل قطع بتن در فونداسیون بر اساس اصول فنی و مسیر انتقال نیرو اهمیت زیادی دارد تا از ایجاد درز سرد و کاهش مقاومت جلوگیری شود.
مطابق آیین نامه قطع بتن، محل قطع نباید در نقاط با تمرکز تنش بالا انتخاب شود. برای مثال، در محل قطع بتن در فونداسیون نواری، معمولاً در وسط دهانه و به صورت مایل قطع انجام می شود تا پیوستگی بتن حفظ گردد. به این ترتیب، محل قطع بتن فونداسیون بر اساس نوع سازه، جهت نیروها و شرایط اجرایی تعیین می شود تا دوام و عملکرد فونداسیون در طول زمان تضمین شود.
تعیین محل مناسب برای قطع بتن در فونداسیون یکی از مراحل حیاتی در اجرای صحیح و اصولی سازه است. در صورتی که محل قطع به درستی انتخاب نشود، ممکن است درز سرد، تمرکز تنش یا افت مقاومت در فونداسیون ایجاد شود. بر اساس آیین نامه ها و تجربیات اجرایی، در تعیین محل قطع بتن فونداسیون باید به عواملی مانند جهت نیروها، موقعیت میلگردها، ضخامت بتن و نحوه انتقال بار توجه ویژه داشت. رعایت این نکات باعث می شود اتصال بین لایه های بتن جدید و قدیم محکم و یکنواخت باشد.
محل برش در راستای میلگردها
یکی از مهم ترین اصول در تعیین محل قطع بتن ریزی در فونداسیون، توجه به مسیر میلگردها است. برش باید در راستای میلگردهای اصلی و در نقاطی انجام شود که میلگردها به صورت پیوسته ادامه دارند تا انتقال نیرو به درستی انجام گیرد. در غیر این صورت، گسیختگی یا لغزش بین لایه های بتن قدیم و جدید ممکن است رخ دهد.
انتخاب محل با حداقل تنش
محل مناسب برای قطع بتن جایی است که کمترین تنش فشاری یا برشی در آن وجود دارد. معمولاً در محل قطع بتن در فونداسیون نواری، این نقطه در وسط دهانه یا محل های با نیروی حداقل انتخاب می شود. این کار موجب می شود نیروها به صورت یکنواخت در بتن توزیع شوند و از تمرکز تنش در محل درز جلوگیری گردد.
رعایت ضخامت و ارتفاع بتن موجود
ضخامت و ارتفاع بتن اجرا شده پیش از قطع باید مطابق با نقشه های اجرایی و آیین نامه قطع بتن باشد. در صورت قطع در لایه های نازک یا در ارتفاع نامناسب، چسبندگی کافی میان بتن جدید و قدیم ایجاد نخواهد شد. بنابراین باید دقت شود که قطع بتن در بخشی از مقطع انجام شود که امکان ایجاد درز مناسب و اجرای مجدد وجود داشته باشد.
استفاده از وصله و اتصال مناسب بین بتن ها
برای تضمین یکپارچگی سازه، استفاده از وصله های مکانیکی، داول یا میلگردهای تقویتی در بهترین محل قطع بتن در فونداسیون الزامی است. این اتصالات موجب می شوند نیروها به شکل یکنواخت بین لایه های بتن منتقل شوند و از بروز ترک یا جداشدگی جلوگیری گردد. در نهایت، اجرای دقیق این نکات موجب دوام بیشتر فونداسیون و جلوگیری از ضعف های احتمالی در آینده خواهد شد.
در اجرای فونداسیون های بتنی، رعایت اصول فنی در تعیین محل قطع بتن فونداسیون اهمیت زیادی دارد. کوچک ترین اشتباه در انتخاب محل، زمان یا نحوه اجرای قطع می تواند منجر به کاهش مقاومت، ایجاد درز سرد و بروز مشکلات سازه ای در آینده شود. آگاهی از این خطاهای رایج به مهندسان و مجریان کمک می کند تا از تکرار آن ها جلوگیری کرده و کیفیت نهایی بتن را افزایش دهند. در ادامه مهم ترین اشتباهات رایج آورده شده است:
جمع بندی
قطع بتن در فونداسیون یکی از مراحل حساس در اجرای سازه های بتنی است که نیازمند دقت، برنامه ریزی و رعایت اصول فنی است. انتخاب محل قطع بتن ریزی در فونداسیون باید بر اساس مسیر انتقال نیرو، موقعیت میلگردها، نوع فونداسیون (نواری یا گسترده) و شرایط اجرایی پروژه انجام شود. در این فرآیند، زاویه برش، آماده سازی سطح، انتخاب مصالح مناسب و استفاده از مواد پیوند دهنده مانند دوغاب یا چسب اپوکسی نقش بسیار مهمی در تضمین چسبندگی بین بتن قدیم و جدید دارند.
طبق آیین نامه قطع بتن، درزهای اجرایی نباید در محل هایی با تنش زیاد یا در نزدیکی ستون ها ایجاد شوند، بلکه باید در نقاطی با حداقل نیرو و به صورت مایل (حدود 30 تا 45 درجه) اجرا گردند. همچنین رعایت شرایط محیطی، کنترل رطوبت، و استفاده از میلگردهای تقویتی برشی در محل درز از الزامات اجرایی محسوب می شود. در نهایت، آگاهی از بهترین محل قطع بتن در فونداسیون و پرهیز از اشتباهات رایج مانند عدم تمیزکاری سطح، خشک شدن بتن قبل از ادامه کار یا عدم تراکم کافی، باعث افزایش دوام، یکپارچگی و مقاومت فونداسیون خواهد شد. اجرای صحیح این مراحل تضمین کننده عملکرد مطمئن و طول عمر بالای سازه بتنی است.
سوالات متداول
محل قطع بتن در فونداسیون نقطه ای است که بتن ریزی در آن متوقف می شود و در ادامه مجددا از همان نقطه ادامه می یابد. اهمیت آن در حفظ پیوستگی سازه، جلوگیری از ایجاد درز سرد و اطمینان از انتقال مناسب نیروها در فونداسیون است.
ابتدا باید محل مناسب قطع مشخص و سطح بتن تازه پرداخت شود، سپس قبل از بتن ریزی مجدد سطح قطع تمیز، زبر و مرطوب گردد. در نهایت با استفاده از دوغاب یا مواد پیوند دهنده، بتن جدید به لایه قبلی متصل می شود.
برای اتصال بتن قدیم و جدید معمولا از دوغاب سیمان، چسب اپوکسی یا مواد باندینگ استفاده می شود. این مصالح باعث افزایش چسبندگی و جلوگیری از ایجاد ضعف در محل درز می شوند.
محل برش بتن باید در نقاطی انتخاب شود که میلگردها به صورت پیوسته ادامه داشته باشند تا انتقال نیرو به درستی انجام گیرد. برش نباید در محل تمرکز تنش یا در نزدیکی اتصال میلگردها قرار گیرد.
انتخاب محل نامناسب برای قطع بتن یا عدم آماده سازی سطح قدیمی از اشتباهات رایج است. این موارد موجب ایجاد درز سرد، کاهش مقاومت سازه و افزایش احتمال ترک خوردگی در فونداسیون می شوند.
در فونداسیون ساده، محل قطع معمولا در نقاط کم تنش انتخاب می شود، در حالی که در فونداسیون گسترده محل قطع باید با توجه به مسیر انتقال بارهای ستون ها و توزیع یکنواخت نیروها تعیین گردد.
