کاتر بتن بر چیست؟ کاربردهای دستگاه برش بتن

در صنعت ساختمان سازی و عمران، انجام برش های دقیق و منظم بر روی سطوح سخت مانند بتن و آسفالت، همواره یکی از چالش های اصلی مهندسان و پیمانکاران بوده است. ابزارهای سنتی و دستی برای این کار نه تنها زمان بر بودند، بلکه دقت لازم را نیز نداشتند. با پیشرفت تکنولوژی، دستگاه های تخصصی مانند کاتر بتن بر طراحی شدند تا نیاز به برش های عمیق و دقیق را برطرف کنند. این دستگاه ها با استفاده از دیسک های الماسه بسیار قوی، قادرند سخت ترین سطوح را بدون ایجاد آسیب به بافت اصلی بتن برش دهند. استفاده از این ابزار در پروژه های مختلف، از تعمیرات جاده ای تا ساخت وسازهای ساختمانی، گسترش یافته و به بخشی جدایی ناپذیر از فرآیند عمران تبدیل شده است.

یکی از مهم ترین جنبه های مدیریت پروژه های ساختمانی، کنترل هزینه ها و استفاده بهینه از مصالح است. هنگامی که صحبت از ساخت سازه های بتنی می شود، پارامترهای مختلفی بر بودجه نهایی تأثیر می گذارند. برای مثال، نوسانات بازار مصالح و دستمزدها می تواند محاسبات دقیق را تغییر دهد. عواملی مانند قیمت آهن به عنوان یکی از اصلی ترین آیتم های هزینه ای در اسکلت بندی، مستقیماً بر بودجه کلی پروژه تأثیر می گذارد. همچنین، کیفیت مراحل اجرایی مانند بتن ریزی در مکان های حساس، تعیین کننده دوام و طول عمر سازه خواهد بود. در این میان، ابزارهایی مانند کاتر بتن بر با افزایش سرعت و دقت عمل، به کاهش هزینه های غیرمستقیم مانند دیرکرد پروژه کمک شایانی می کنند.

کاتر بتن بر دستگاهی است که برای ایجاد شیار، برش کاشی و سرامیک و جدا کردن قطعات بتن کاربرد دارد. این ابزار می تواند در عملیات تخریب کنترل شده نیز مورد استفاده قرار گیرد. در ادامه این مقاله، به بررسی کامل ساختار، انواع، کاربردها و نکات ایمنی مربوط به دستگاه کاتر بتن بر خواهیم پرداخت تا شما را با این ابزار حیاتی در صنعت ساختمان بیشتر آشنا کنیم.

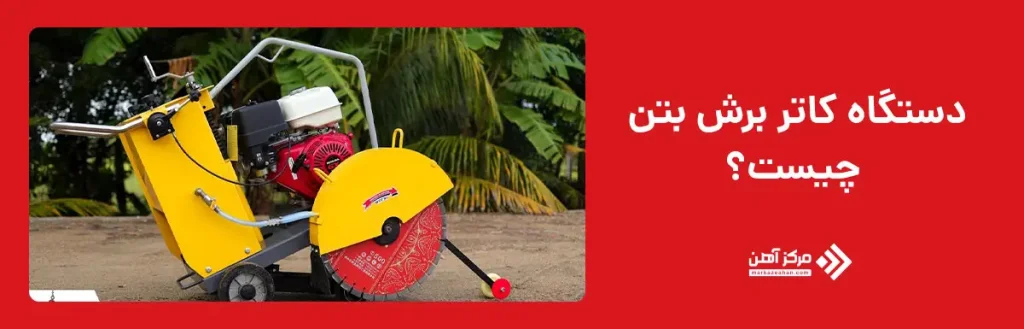

دستگاه کاتر برش بتن چیست؟

دستگاه کاتر برش بتن، که گاهی با نام هایی مانند وال ساو (Wall Saw) یا کاتر فرز نیز شناخته می شود، یک ابزار قدرتمند و تخصصی است که برای برش دادن سطوح سخت مانند بتن، آسفالت، سنگ، آجر و حتی مصالح مقاوم دیگر طراحی شده است. قلب تپنده این دستگاه، یک دیسک برش است که معمولاً از جنس الماس یا آلیاژهای بسیار سخت ساخته شده و با سرعت بسیار بالا می چرخد. این چرخش سریع در کنار نیروی فشار اعمال شده توسط اپراتور، باعث ایجاد برشی عمیق و دقیق در سطح کار می شود. این دستگاه ها در سایزها و مدل های مختلفی موجود هستند که از مدل های کوچک و قابل حمل برای کارهای سبک تا مدل های سنگین و صنعتی برای پروژه های بزرگ جاده ای و سدسازی را شامل می شوند.

عملکرد اصلی این دستگاه بر اساس اصطکاک و سایش است. دیسک برش که روی شفت دستگاه نصب می شود، با دور بالا شروع به چرخش می کند و با تماس با سطح بتن، ذرات آن را به صورت پودر در می آورد و جدا می سازد. برای جلوگیری از آسیب به دیسک و کاهش گرد و غبار ناشی از برش، معمولاً از آب به عنوان خنک کننده و روان کننده استفاده می شود. این آب هم باعث افزایش عمر دیسک الماسه می شود و هم خطر تنفس ذرات معلق در هوا را برای کارگران کاهش می دهد. در پروژه های ساختمانی، پس از اتمام مراحل اصلی ساخت، گاهی نیاز به اصلاحات یا ایجاد بازشوها در دیوارها و کف ها ایجاد می شود که در این مرحله، کیفیت عملیات قبلی مانند بتن ریزی و استحکام آن بسیار مهم است تا برش ها بدون ترک خوردن سازه انجام شود.

استفاده از کاتر بتن بر در مقایسه با روش های سنتی مانند قلم زنی و چکش، مزایای بسیاری دارد. مهم ترین مزیت، دقت بالای برش است که باعث می شود لبه های کار کاملاً صاف و عمود باشند. این ویژگی در مواردی که نیاز به نصب درب و پنجره در محل های برش خورده وجود دارد، حیاتی است. همچنین، سرعت انجام کار با این دستگاه بسیار بالاست و می تواند در زمان پروژه صرفه جویی قابل توجهی ایجاد کند. علاوه بر این، لرزش و صدای ایجاد شده توسط این دستگاه ها نسبت به ابزارهای ضربه ای کمتر است که باعث کاهش خستگی کاربر و آزار ساکنین اطراف می شود. در نهایت، این دستگاه ابزاری ضروری برای هر پروژه عمرانی مدرن است که به دنبال کیفیت و سرعت همزمان هستند.

اجزای اصلی و ساختار دستگاه کاتر بتن بر

برای درک بهتر نحوه عملکرد و نگهداری از کاتر بتن بر، شناخت اجزای تشکیل دهنده آن ضروری است. این دستگاه ها با وجود تنوع در مدل ها، از اجزای اصلی مشترکی برخوردارند که هر کدام نقش خاصی در فرآیند برش ایفا می کنند. مهم ترین بخش، بدنه اصلی دستگاه است که معمولاً از فلزات مقاوم و سبک ساخته می شود تا هم دوام داشته باشد و هم حمل آن برای اپراتور آسان باشد. روی این بدنه، دسته های کنترلی قرار دارند که برای هدایت دستگاه و اعمال نیروی فشار طراحی شده اند. این دسته ها اغلب دارای سیستم های ضربه گیر هستند تا لرزش های ناشی از برش به دست های کاربر منتقل نشوند و از خستگی زودرس جلوگیری کنند.

قلب دستگاه، موتور آن است که توان مکانیکی لازم برای چرخش دیسک را فراهم می کند. این موتور می تواند برقی، بنزینی یا دیزلی باشد که بسته به محیط کار انتخاب می شود. موتور از طریق تسمه و قرقره یا به صورت مستقیم، دور را به شفت دیسک منتقل می کند. شفت یا محور، قطعه ای است که دیسک برش روی آن سوار می شود و باید دقیقاً متعادل باشد تا برش صاف انجام شود. محافظ دیسک بخش دیگری از دستگاه است که نقش حیاتی در ایمنی دارد. این محافظ معمولاً از جنس پلاستیک شفاف یا فلز مشبک است و از پرتاب شدن قطعات شکسته بتن یا برخورد تصادفی دست کاربر با دیسک چرخان جلوگیری می کند.

یکی دیگر از اجزای مهم در کاترهای پیشرفته، سیستم تنظیم عمق برش است. این اجازه را به کاربر می دهد تا دقیقاً تعیین کند که دیسک تا چه عمقی وارد بتن شود. این قابلیت برای ایجاد شیارهای با عمق مشخص یا جلوگیری از بریدن کابل ها و لوله های زیرین بسیار کاربردی است. همچنین، اکثر دستگاه های کاتر بتن بر دارای اتصالاتی برای ورود آب هستند. آب از طریق نازل های مخصوص به محل تماس دیسک و بتن پاشیده می شود. این کار هم دیسک را خنک نگه می دارد و هم گرد و غبار را مهار می کند. در ساخت وساز، دقیقاً مانند اهمیت انتخاب صحیح قیمت قالب بتن سقف برای اجرای یک سقف مقاوم، انتخاب دستگاهی با اجزای باکیفیت و استاندارد نیز تضمین کننده سلامت و موفقیت پروژه خواهد بود. شناخت دقیق این اجزا به اپراتور کمک می کند تا در صورت بروز مشکل، به سرعت عیب یابی کرده و دستگاه را تعمیر کند.

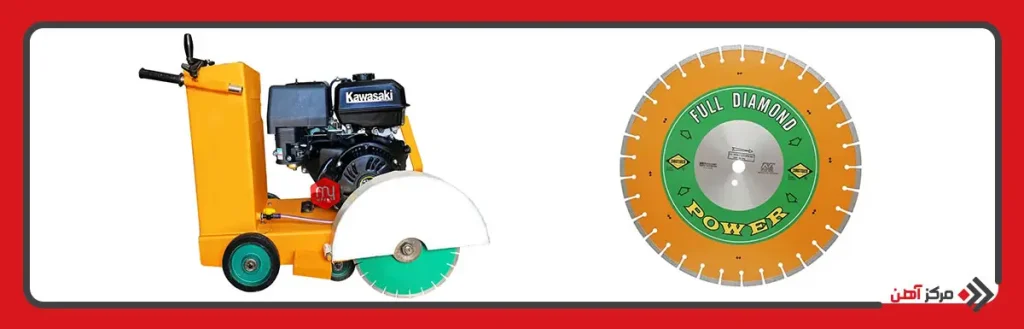

انواع کاترهای بتن بر بر اساس نوع موتور

دستگاه های کاتر بتن بر بر اساس نوع منبع انرژی و موتوری که به کار می برند، به دسته های مختلفی تقسیم می شوند. این دسته بندی بسیار مهم است زیرا محیط کار، دسترسی به برق و نوع پروژه تعیین کننده بهترین مدل برای استفاده است. انتخاب موتور مناسب نه تنها بر راندمان کاری تأثیر می گذارد، بلکه بر هزینه های نگهداری و سوخت نیز اثرگذار است. به طور کلی، سه نوع اصلی موتور در این دستگاه ها استفاده می شود: موتورهای الکتریکی، موتورهای بنزینی و موتورهای دیزلی یا هیدرولیکی. هر کدام از این موتورها مزایا و معایب خاص خود را دارند که در ادامه به بررسی آن ها می پردازیم تا بتوانید بهترین گزینه را برای نیاز خود انتخاب کنید.

نوع کاتر	منبع انرژی	بهترین محیط کار	مزیت اصلی	عیب اصلی
برقی	برق شهری	فضاهای بسته و ساختمان	بدون آلایندگی و صدای کم	وابستگی به سیم برق و پریز
بنزینی	سوخت بنزین	فضای باز و جاده ها	قدرت بالا و قابل حمل	تولید دود و صدای زیاد
دیزلی/هیدرولیکی	سوخت دیزل/پمپ هیدرولیک	معادن و پروژه های سنگین	قدرت بسیار زیاد و عمر بالا	هزینه بالا و نگهداری پیچیده

کاتر بتن برقی

کاتر بتن برقی یکی از رایج ترین مدل ها در کارگاه های ساختمانی و پروژه های درون شهری است. این دستگاه ها از موتور الکتریکی برای تولید توان استفاده می کنند و باید به پریز برق متصل شوند. اصلی ترین مزیت این مدل ها، عدم تولید آلایندگی و گازهای سمی است که آن ها را به گزینه ای ایده آل برای کار در فضاهای بسته، تونل ها، و ساختمان های در حال ساخت تبدیل کرده است. همچنین، صدای تولیدی توسط کاترهای برقی نسبت به مدل های احتراقی کمتر است که این امر در محیط های مسکونی و اداری که محدودیت صدایی وجود دارد، بسیار حائز اهمیت است.

علاوه بر مسائل زیست محیطی و آلودگی صوتی، کاترهای برقی از نظر نگهداری نیز ساده تر هستند. آن ها نیاز به تعویض روغن موتور، تنظیم کاربراتور یا تمیز کردن فیلترهای هوا ندارند و تنها با بررسی دوره ای سیم کشی و ذغال ها به کار خود ادامه می دهند. این دستگاه ها معمولاً در سایزهای کوچک تا متوسط موجود هستند و برای کارهایی مانند برش کف سازی، ایجاد شیار برای نصب سیم کشی و لوله کشی، و برش دیوارهای داخلی بسیار مناسب اند. با این حال، محدودیت طول سیم برق و وابستگی به پریز برق، از معایب این مدل به شمار می رود که برای پروژه های بزرگ و فضای باز، ممکن است مشکل ساز شود.

کاتر بتن بنزینی

کاتر بتن بنزینی، همان طور که از نامش پیداست، با استفاده از موتورهای احتراق داخلی که با بنزین کار می کنند، انرژی لازم برای برش را تأمین می کند. این مدل ها برای کار در فضاهای باز و پروژه های عمرانی بزرگ که دسترسی به برق شهری دشوار یا غیرممکن است، طراحی شده اند. قدرت موتورهای بنزینی معمولاً بالاست و می توانند دیسک های با قطر بزرگ تری را بچرخانند که این امر امکان برش های عمیق تر را فراهم می کند. به همین دلیل، در عملیات جاده سازی، برش آسفالت، و پروژه های سنگین ساختمانی، کاترهای بنزینی انتخاب اول هستند.

یکی از ویژگی های بارز کاترهای بنزینی، قابلیت جابجایی و استفاده در هر مکانی بدون نگرانی از سیم و کابل است. این دستگاه ها بسیار مقاوم و بادوام هستند و می توانند ساعت های طولانی تحت فشار شدید کار کنند. با این حال، تولید دود و آلایندگی، استفاده از آن ها را در فضاهای بسته محدود می کند. همچنین، صدای موتور بنزینی نسبتاً زیاد است که استفاده از گوشی های ایمنی را الزامی می کند. نگهداری از این دستگاه ها نیز کمی پیچیده تر است و نیاز به سرویس دوره ای موتور، تعویض روغن و تمیز کردن فیلترها دارد. با وجود این معایب، قدرت و انعطاف پذیری بالا باعث شده تا کاترهای بنزینی ابزاری در صنعت عمران باشند.

کاتر بتن دیزلی و هیدرولیکی

در کنار مدل های برقی و بنزینی، کاترهای بتن بر دیزلی و هیدرولیکی نیز وجود دارند که برای کاربردهای بسیار خاص و سنگین طراحی شده اند. کاترهای دیزلی مشابه مدل های بنزینی هستند اما از موتورهای دیزلی بهره می برند. موتورهای دیزلی معمولاً گشتاور بالاتری دارند و مصرف سوخت بهینه تری نسبت به موتورهای بنزینی دارند، اما سنگین تر و پرسر و صداتر هستند. این مدل ها بیشتر در معادن، پروژه های سدسازی و جاهایی که نیاز به کار مداوم و سنگین است، استفاده می شوند.

از سوی دیگر، کاترهای هیدرولیکی قدرتمندترین نوع دستگاه برش بتن هستند. این دستگاه ها مستقیماً به یک پمپ هیدرولیکی متصل می شوند که می تواند توسط یک موتور دیزلی یا برقی جداگانه تغذیه شود. قدرت بی نظیر، طول عمر بالا و قابلیت کار در زیر آب از ویژگی های منحصر به فرد کاترهای هیدرولیکی است. آن ها برای برش بتن های بسیار ضخیم و مقاوم در پروژه های عظیم عمرانی استفاده می شوند. اگرچه هزینه خرید و نصب این سیستم ها بالاست، اما عملکرد و دوام آن ها در شرایط سخت کاری، این هزینه را توجیه می کند.

انواع دستگاه کاتر بتن بر اساس نحوه برش

علاوه بر نوع موتور، کاترهای بتن بر را می توان بر اساس نحوه عملکرد و نحوه هدایت دستگاه نیز دسته بندی کرد. این دسته بندی به کاربران کمک می کند تا بر اساس نوع پروژه و ابعاد سطحی که باید برش داده شود، دستگاه مناسب را انتخاب کنند. به طور کلی، دستگاه های کاتر بتن بر به دو دسته اصلی “دستی یا سبک” و “ریل دار یا سنگین” تقسیم می شوند. هر کدام از این دسته ها برای شرایط خاصی بهینه شده اند و استفاده نادرست از آن ها می تواند منجر به کاهش کیفیت کار یا حتی خطرات ایمنی شود.

نوع دستگاه	وزن و حمل پذیری	عمق برش	دقت برش	کاربرد اصلی
دستی (سبک)	سبک و قابل حمل	کم (تا ۱۵ سانتی متر)	متوسط (وابسته به دست اپراتور)	شیارزنی، تعمیرات جزئی، کف سازی
ریل دار (سنگین)	سنگین و نیاز به نصب ریل	زیاد (بیش از ۶۰ سانتی متر)	بسیار بالا (کاملاً صاف و عمود)	برش دیوارهای بتنی، سدسازی، درب های بزرگ

کاتر بتن بر دستی (سبک)

کاتر بتن بر دستی، که به آن کاتر فرز بتن بر نیز می گویند، مدل سبک و قابل حمل این دستگاه است. این نوع کاتر توسط اپراتور هدایت می شود و برای برش های افقی روی کف زمین یا برش های عمودی روی دیوارها (با استفاده از مدل های خاص) استفاده می شود. طراحی این دستگاه ها به گونه ای است که وزن کمی دارند و تعادل خوبی در دست کاربر ایجاد می کنند. دسته های آن ها معمولاً قابل تنظیم است تا بتوان در زوایای مختلف با آن کار کرد. کاترهای دستی برای ایجاد شیارهای نصب کابل، برش کاشی و سرامیک در ضخامت های کم، و تعمیرات جزئی ساختمانی بسیار مناسب هستند.

مزیت بزرگ کاترهای دستی، انعطاف پذیری و قابلیت مانور بالا است. می توان با آن ها در فضاهای تنگ و گوشه ها کار کرد و به راحتی مسیر برش را تغییر داد. با این حال، محدودیت اصلی این دستگاه ها، عمق برش و توان موتور است. آن ها نمی توانند بتن های بسیار ضخیم را برش دهند و استفاده طولانی مدت از آن ها باعث خستگی اپراتور می شود. برای پروژه های کوچک و تعمیراتی که نیاز به دقت و سرعت در مسیرهای غیرمستقیم است، کاتر دستی بهترین گزینه است.

کاتر بتن بر سنگین و ریل دار (سنگین)

در مقابل مدل های دستی، کاترهای بتن بر سنگین و ریل دار قرار دارند. این دستگاه ها برای پروژه های بزرگ و برش های عمیق و طولانی طراحی شده اند. کاترهای ریل دار روی یک ریل فلزی یا آلومینیومی نصب می شوند که روی سطح بتن ثابت شده است. موتور قدرتمند دستگاه روی این ریل حرکت می کند و دیسک برش را با فشار ثابت و دقیق به جلو می برد. این مکانیسم باعث می شود که برش ها کاملاً صاف، مستقیم و با عمق یکنواخت انجام شوند. این دستگاه ها اغلب برای برش دیوارهای بلند، سقف ها و ایجاد درب های بزرگ در دیوارهای بتنی استفاده می شوند.

قدرت این دستگاه ها بسیار بالاست و می توانند دیسک هایی با قطر بیش از یک متر را نصب کنند که امکان برش تا عمق چند ده سانتی متر را فراهم می کند. استفاده از کاترهای ریل دار نیاز به مهارت و نصب صحیح ریل ها دارد، اما پس از نصب، عملکرد برش خودکار و بسیار دقیقی دارد. این دستگاه ها در ساخت تونل ها، پل ها و تخریب های کنترل شده ساختمان های بلند کاربرد فراوانی دارند. اگرچه جابجایی و نصب آن ها زمان بر است، اما کیفیت و سرعت برش در پروژه های بزرگ، هیچ قابل مقایسه با مدل های دستی نیست.

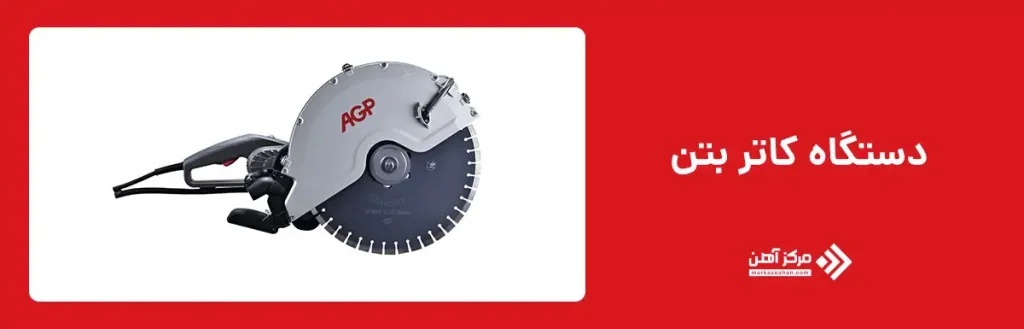

کاربردهای دستگاه کاتر بتن

دستگاه کاتر بتن بر به دلیل کارایی بالا و دقت زیاد، در طیف وسیعی از فعالیت های عمرانی و ساختمانی کاربرد دارد. یکی از اصلی ترین کاربردهای این دستگاه، در عملیات تعمیر و نگهداری جاده ها و خیابان ها است. هنگامی که بخشی از آسفالت یا بتن جاده دچار ترک یا آسیب می شود، برای تعویض آن بخش، باید محل آسیب دیده به صورت دقیق برش داده شود تا لبه های تمیزی ایجاد شود. کاتر بتن بر این کار را با سرعت بالا انجام می دهد تا بتن جدید روی لبه های صاف قرار گیرد و دوام بیشتری داشته باشد. همچنین، برای ایجاد درزهای انبساط در بتن ریزی های بزرگ، مانند کف سازی انبارها و فرودگاه ها، از این دستگاه استفاده می شود تا از ترک خوردن بتن در اثر تغییرات دما جلوگیری شود.

در ساختمان سازی، کاربردهای این دستگاه بسیار متنوع است. از ایجاد بازشوها برای درب و پنجره در دیوارهای بتنی گرفته تا برش کف برای عبور لوله کشی و سیستم های گرمایش از کف، همگی نیازمند دقت کاتر بتن بر هستند. در پروژه های بازسازی، گاهی نیاز به حذف بخشی از سقف یا دیوار بدون تخریب کل سازه وجود دارد که کاترهای سنگین ریل دار این کار را ممکن می سازند. همچنین، در صنعت راه آهن برای برش ریل های بتنی و در معادن برای برش سنگ ها، از مدل های خاصی از این دستگاه ها استفاده می شود. به طور کلی، هر جایی که نیاز به برش دقیق، تمیز و سریع در مصالح سخت باشد، کاتر بتن بر راه حل نهایی است.

مزایای استفاده از دستگاه برش بتن

استفاده از دستگاه برش بتن در مقایسه با روش های سنتی و دستی، مزایای بی شماری دارد که باعث شده است این ابزار به استاندارد طلایی در صنعت ساختمان تبدیل شود. اولین و مهم ترین مزیت، دقت و ظرافت برش است. برش های ایجاد شده توسط کاتر بتن بر کاملاً صاف و عمود هستند و هیچ لبه ی زبر یا ناصافی ندارند. این ویژگی به ویژه زمانی حیاتی است که قرار است قطعات جدید در محل برش نصب شوند یا نیاز به آب بندی دقیق وجود داشته باشد. دقت بالا باعث کاهش ضایعات مصالح نیز می شود، زیرا برش دقیق به معنای کمتر شدن نیاز به تراشیدن و اصلاح مجدد است.

مزیت دوم، سرعت بالای انجام کار است. پروژه های ساختمانی همواره با محدودیت زمان مواجه هستند و تاخیر در هر مرحله می تواند هزینه های سنگینی را به پروژه تحمیل کند. کاتر بتن بر می تواند در مدت زمان کوتاهی مسیرهای طولانی را برش دهد که با روش های دستی روزها طول می کشید. علاوه بر این، کاهش نیروی انسانی مورد نیاز از دیگر مزایاست. با استفاده از این دستگاه، یک اپراتور می تواند کاری را انجام دهد که قبلاً نیاز به چندین کارگر داشت. کاهش لرزش و صدا نسبت به چکش های تخریبی نیز باعث می شود که آسیب به بافت اطراف ناحیه برش کمتر شود و سازه ایمن باقی بماند. در نهایت، تنوع در مدل ها (دستی، برقی، بنزینی) به کاربران اجازه می دهد تا ابزاری را انتخاب کنند که دقیقاً با نیازهای پروژه و محیط کاریشان مطابقت دارد.

نکات ایمنی مهم هنگام کار با کاتر بتن بر

کار با دستگاه کاتر بتن بر به دلیل داشتن قطعات دوار با سرعت بالا و تولید گرد و غبار، خطرات خاص خود را دارد و رعایت نکات ایمنی در آن بسیار حیاتی است. اولین و مهم ترین نکته، استفاده از تجهیزات حفاظت فردی (PPE) است. اپراتور حتماً باید از عینک ایمنی برای محافظت از چشم ها در برابر پرتاب شدن ذرات بتن، گوشی های ایمنی برای کاهش صدای موتور، ماسک تنفسی برای جلوگیری از استنشاق گرد و غبار سیلیکا، و دستکش های مقاوم استفاده کند. لباس کار باید گشاد و آستین دار نباشد تا در دیسک گیر نکند.

نکته مهم دیگر، بررسی دستگاه قبل از شروع کار است. اطمینان حاصل کنید که دیسک برش سالم، ترک نداشته و به درستی محکم شده است. محافظ دیسک باید در جای خود نصب باشد و هرگز نباید با دستگاهی کار کرد که محافظ آن از کار افتاده است. هنگام کار با کاترهای برقی، از سیم کشی های سالم و اتصال زمین مناسب استفاده کنید تا خطر برق گرفتگی وجود نداشته باشد. در مدل های بنزینی، از تهویه مناسب در فضاهای نیمه بسته اطمینان حاصل کنید. هنگام برش، فشار زیادی به دستگاه وارد نکنید و اجازه دهید دیسک با سرعت خود کار کند. فشار بیش از حد باعث گیر کردن دیسک و شکستن آن می شود. در نهایت، هرگز دستگاه را در حالت روشن رها نکنید و همیشه پس از اتمام کار و خنک شدن موتور، آن را از منبع سوخت یا برق جدا کنید.
