سوراخکاری بتن با دریل؛ از انتخاب ابزار تا مراحل اجرا

سوراخکاری بتن با دریل یکی از عملیات مهم در پروژه های ساختمانی، نصب تجهیزات و اجرای اتصالات مکانیکی است که به دلیل سختی بتن و وجود سنگدانه های مقاوم، به ابزار مناسب و رعایت اصول فنی نیاز دارد. برخلاف سوراخکاری چوب یا فلز، در بتن باید ترکیبی از ضربه و حرکت چرخشی برای خرد کردن مصالح و خارج کردن ذرات ایجاد شود. انتخاب نادرست مته، اعمال فشار بیش از اندازه یا برخورد با آرماتور می تواند باعث آسیب به ابزار و کاهش کیفیت سوراخ شود. همچنین در پروژه های نصب صفحات فولادی و اتصالات سازه ای، بررسی قیمت آهن و سایر هزینه های اجرایی در برآورد بودجه اهمیت دارد. شناخت روش صحیح سوراخکاری علاوه بر افزایش دقت، از ایجاد ترک و آسیب به اجزای ساختمان جلوگیری می کند. در ادامه این مقاله از مرکزآهن، ابزارهای مورد نیاز، مراحل اصولی اجرا، کاربردها و نکات ایمنی سوراخکاری بتن را بررسی می کنیم.

سوراخکاری بتن با دریل

سوراخکاری بتن با دریل فرآیندی مکانیکی برای ایجاد حفره هایی با قطر، عمق و موقعیت مشخص در بتن سخت شده است که معمولا با استفاده از ابزارهای ضربه ای چرخشی انجام می شود. در این عملیات، نوک کاربیدی مته تحت ضربات متوالی و دوران، سنگدانه ها و خمیر سیمان سخت شده را خرد می کند و شیارهای مته ذرات حاصل را از سوراخ خارج می کنند. در نحوه سوراخکاری بتن با دریل، پارامترهایی مانند مقاومت فشاری بتن، سختی سنگدانه، فاصله تا لبه عضو، قطر مته و وضعیت آرماتورگذاری بر انتخاب تجهیزات تاثیر دارند. مکانیزم عملکرد دریل چکشی معمولی با چکش گردان پنوماتیکی متفاوت است؛ ابزار دوم معمولا انرژی ضربه بیشتری برای بتن متراکم فراهم می کند. همچنین باید میان سوراخکاری برای عبور تاسیسات و ایجاد سوراخ برای نصب انکر تمایز قائل شد، زیرا در نصب انکر، دقت قطر، عمق کاشت و تمیزی دیواره سوراخ مستقیما بر عملکرد اتصال تاثیر می گذارد. در اعضای سازه ای نیز تعیین محل سوراخکاری باید با تایید مهندس مسئول انجام شود.

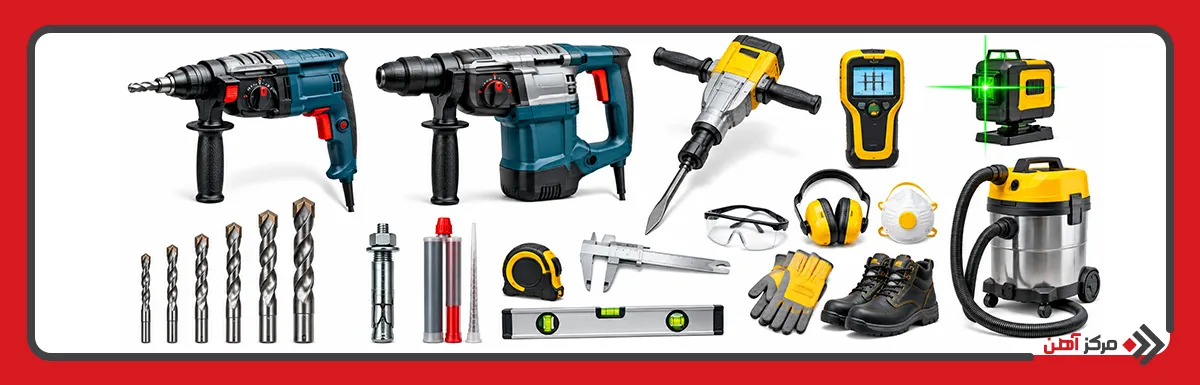

ابزار مورد نیاز برای سوراخکاری بتن با دریل

انتخاب تجهیزات مناسب نخستین شرط اجرای سوراخکاری دقیق و ایمن است. دریل مناسب برای سوراخکاری بتن باید از نظر مکانیزم ضربه، توان، نوع سه نظام و ظرفیت سوراخکاری با جنس بتن و ابعاد حفره هماهنگ باشد. همچنین کیفیت مته و استفاده از وسایل شناسایی اجزای پنهان می تواند احتمال شکست ابزار، انحراف سوراخ و آسیب به تاسیسات را کاهش دهد.

دریل چکشی و بتن کن

دریل چکشی (Hammer Drill) از ترکیب حرکت دورانی و ضربات محوری برای نفوذ در مصالح ساختمانی استفاده می کند. در مدل های متداول، ضربه معمولا با مکانیزم مکانیکی ایجاد می شود و عملکرد مناسبی برای سوراخکاری های سبک با قطر کم در بتن معمولی یا مصالح بنایی دارد. با افزایش قطر سوراخ یا سختی سنگدانه ها، کارایی این دستگاه کاهش پیدا می کند و فشار بیشتری به کاربر وارد می شود.

در مقابل، دریل بتن کن یا Rotary Hammer معمولا از مکانیزم ضربه زن الکتروپنوماتیکی بهره می برد که انرژی ضربه بالاتری تولید می کند. این دستگاه برای سوراخکاری پیوسته در بتن متراکم و ایجاد حفره های عمیق تر مناسب است و اغلب از سیستم اتصال مته SDS-Plus یا SDS-Max استفاده می کند.

در بررسی تفاوت بتن کن و چکش تخریب باید توجه داشت که بتن کن قابلیت دوران همراه با ضربه دارد و برای سوراخکاری طراحی شده است، اما چکش تخریب معمولا برای تخریب مصالح از ضربه بدون دوران استفاده می کند. بنابراین این دو ابزار جایگزین مستقیم یکدیگر نیستند.

برای سوراخکاری بتن با دریل چکشی، رعایت ظرفیت درج شده توسط سازنده اهمیت دارد. در پروژه های سنگین نیز علاوه بر توان نامی دستگاه، انرژی ضربه، نرخ ضربه و سیستم کنترل لرزش باید بررسی شوند.

مته مخصوص بتن

انتخاب مته مناسب به قطر سوراخ، مقاومت بتن، نوع دستگاه و احتمال برخورد با آرماتور بستگی دارد. مته مناسب سوراخکاری بتن معمولا دارای نوک کاربید تنگستن است که مقاومت بالایی در برابر سایش و ضربه دارد. این مته ها از نظر طراحی نوک، تعداد لبه های برشی، شکل شیار و نوع اتصال به دستگاه متفاوت هستند.

مته های دو لبه کاربیدی برای بسیاری از عملیات عمومی کاربرد دارند، در حالی که مدل های چهار لبه یا دارای سر تمام کاربیدی می توانند در شرایط مناسب، پایداری بیشتری هنگام سوراخکاری بتن مسلح ایجاد کنند. البته مجاز بودن عبور از آرماتور باید جداگانه بررسی شود.

در انتخاب پرکاربردترین سایز مته باید نوع اتصال مشخص باشد. قطرهای 6، 8، 10 و 12 میلی متر در بسیاری از نصب های ساختمانی رایج هستند، اما برای انکرهای مکانیکی یا شیمیایی، قطر سوراخ باید دقیقا مطابق دستورالعمل محصول انتخاب شود.

طول مته نیز باید به اندازه ای باشد که عمق مورد نیاز را تامین کند و فضای کافی برای خروج ذرات باقی بماند. استفاده از مته فرسوده می تواند باعث افزایش دمای نوک، کاهش سرعت پیشروی و ایجاد سوراخ با ابعاد نامناسب شود.

تجهیزات اندازه گیری و ایمنی

در آموزش سوراخکاری بتن، استفاده از ابزارهای اندازه گیری و تجهیزات حفاظت فردی اهمیت زیادی دارد؛ زیرا خطای تعیین محل سوراخ می تواند حتی در صورت اجرای صحیح برش، اتصال نهایی را غیرقابل استفاده کند.

برای مشخص کردن محل سوراخکاری از متر، تراز، شابلون نصب و در پروژه های دقیق از تجهیزات نقشه برداری یا تراز لیزری استفاده می شود. دستگاه اسکن بتن نیز برای شناسایی تقریبی موقعیت آرماتورها، کابل ها و بعضی تاسیسات پنهان کاربرد دارد.

برای کنترل عمق، می توان از عمق سنج دستگاه یا محدودکننده مخصوص استفاده کرد. استفاده از کولیس برای بررسی قطر مته نیز در مواردی که دقت ابعادی اهمیت دارد، مفید است.

در عملیات سوراخکاری، عینک محافظ، حفاظت شنوایی، کفش ایمنی و تجهیزات کنترل گرد و غبار ضروری هستند. گرد و غبار بتن ممکن است حاوی سیلیس بلوری قابل تنفس باشد؛ بنابراین استفاده از مکنده سازگار با دریل و فیلتر مناسب باید در اولویت قرار گیرد.

مراحل سوراخکاری بتن با دریل

اجرای اصولی سوراخکاری به ترتیب مشخصی از بررسی بستر، انتخاب ابزار، تعیین موقعیت و کنترل کیفیت نیاز دارد. روش سوراخکاری بتن باید با هدف ایجاد حفره هماهنگ باشد؛ زیرا الزامات یک سوراخ عبور کابل با سوراخی که برای نصب اتصال باربر استفاده می شود، متفاوت است. در ادامه، شش مرحله اصلی اجرا بررسی می شوند.

بررسی محل سوراخکاری و شناسایی تاسیسات و آرماتورها

پیش از شروع، باید شرایط عضو بتنی و اجزای پنهان در مسیر سوراخ بررسی شوند. استفاده از اسکنر آرماتور (Rebar Scanner) یا تجهیزات مناسب تشخیص تاسیسات می تواند احتمال برخورد تصادفی با میلگرد، کابل برق و لوله های مدفون را کاهش دهد.

در اعضای سازه ای، نقشه های آرماتورگذاری و محدودیت های طراحی باید بررسی شوند. تشخیص موقعیت میلگرد به تنهایی مجوز قطع آن نیست؛ زیرا بعضی آرماتورها در انتقال نیروهای برشی، خمشی یا تامین محصورشدگی بتن نقش اساسی دارند.

در ساختمان های پس کشیده، موقعیت کابل های پیش تنیدگی حساسیت بسیار بیشتری دارد و سوراخکاری بدون بررسی تخصصی می تواند خطرناک باشد.

همچنین باید وضعیت ترک ها، پوسته شدگی بتن و فاصله محل سوراخ تا لبه آزاد عضو ارزیابی شود. برای نصب انکر، حداقل فاصله از لبه و فاصله میان سوراخ ها باید با مشخصات فنی سیستم اتصال هماهنگ باشد.

انتخاب مته متناسب با قطر و عمق سوراخ

قطر مته باید بر اساس هدف سوراخکاری تعیین شود. در عملیات نصب رول بولت، قطر سوراخ، عمق کاشت و فاصله مجاز از لبه باید مطابق مشخصات همان انکر انتخاب شوند؛ زیرا استفاده از مته بزرگ تر یا کوچک تر می تواند عملکرد مکانیزم انبساطی را مختل کند.

برای عبور لوله یا کابل، علاوه بر قطر قطعه، فضای لازم برای غلاف، آب بندی و حرکت احتمالی تاسیسات در نظر گرفته می شود. در عبورهای بزرگ یا حساس ممکن است مغزه گیری الماسه گزینه مناسب تری باشد.

عمق سوراخ باید با در نظر گرفتن طول مهاری، تلرانس نصب و الزامات تخلیه گرد و غبار تعیین شود. عمق بیشتر همیشه به معنای عملکرد بهتر نیست و ممکن است باعث برخورد با اجزای پنهان شود.

همچنین نوع اتصال مته به سه نظام باید با دستگاه هماهنگ باشد. استفاده از مته نامناسب در سه نظام SDS می تواند موجب انتقال ناقص انرژی یا آسیب به نگهدارنده ابزار شود.

علامت گذاری محل سوراخکاری

پس از تایید محل اجرا، مرکز سوراخ با استفاده از نقشه، متر، تراز یا شابلون نصب مشخص می شود. در نصب صفحات فلزی، بهتر است از شابلون سوراخکاری متناسب با آرایش انکرها استفاده شود تا خطای تجمعی فاصله سوراخ ها کاهش پیدا کند.

برای اتصالات چندپیچه، موقعیت سوراخ ها باید نسبت به محور عضو، لبه بتن و صفحه اتصال کنترل شود. در صورت نصب انکرهای نزدیک به یکدیگر، خطای کوچک در موقعیت می تواند باعث تداخل قطعات یا عدم انطباق صفحه فولادی شود.

هنگام سوراخکاری سطوح عمودی، باید زاویه ورود مته با محور طراحی شده هماهنگ باشد. در بسیاری از نصب های متداول، سوراخ عمود بر سطح اجرا می شود، مگر اینکه نقشه یا دستورالعمل سازنده زاویه دیگری تعیین کرده باشد.

علامت گذاری دقیق همچنین از ایجاد سوراخ های اصلاحی غیرضروری جلوگیری می کند.

تنظیم سرعت و حالت چکشی دریل

سرعت دوران و نرخ ضربه باید مطابق قطر مته، جنس بتن و دستورالعمل سازنده تنظیم شوند. معمولا با افزایش قطر مته، سرعت دوران مناسب کاهش پیدا می کند؛ با این حال، عدد دقیق باید از مشخصات دستگاه و ابزار استخراج شود.

در بتن متراکم، استفاده از حالت چرخش همراه با ضربه باعث خرد شدن موضعی مصالح می شود. برای تجهیزات دارای حالت های مختلف، باید از فعال بودن وضعیت صحیح اطمینان حاصل کرد.

در بعضی دستگاه ها، تنظیم گشتاور یا سیستم کلاچ ایمنی برای کاهش خطر چرخش ناگهانی بدنه هنگام گیر کردن مته اهمیت دارد.

پیش از شروع، محکم بودن اتصال مته و عملکرد کلیدها بررسی می شود. همچنین کابل برق یا باتری باید به گونه ای قرار گیرد که در مسیر حرکت اپراتور یا مته قرار نگیرد.

تنظیم صحیح دستگاه علاوه بر حفظ کیفیت سوراخ، فشار وارد بر موتور و مجموعه ضربه زن را کاهش می دهد.

شروع سوراخکاری و کنترل فشار وارد شده

در ابتدای کار، نوک مته روی مرکز علامت گذاری شده قرار می گیرد و سوراخکاری با کنترل مناسب آغاز می شود. حفظ راستای مته اهمیت زیادی دارد؛ زیرا انحراف اولیه با افزایش عمق بیشتر می شود.

اپراتور باید دستگاه را با هر دو دست و با وضعیت بدنی پایدار نگه دارد. فشار محوری باید به اندازه ای باشد که مکانیزم ضربه به درستی کار کند؛ اعمال نیروی بیش از حد ممکن است سرعت حفاری را کاهش دهد و استهلاک ابزار را افزایش دهد.

هنگام عبور از سنگدانه های سخت، تغییر سرعت پیشروی طبیعی است. در چنین شرایطی نباید با تکان های جانبی شدید یا فشار غیرمتعارف تلاش کرد مانع را از بین برد.

اگر مته به آرماتور برخورد کرد، عملیات باید متوقف شود. ادامه برش تنها پس از تایید فنی و استفاده از روش مجاز انجام می شود.

در پایان، عمق سوراخ باید با ابزار مناسب کنترل شود تا با نقشه یا الزامات نصب مطابقت داشته باشد.

تخلیه گرد و غبار و تمیز کردن سوراخ

در مرحله پایانی، ذرات باقی مانده داخل سوراخ باید متناسب با کاربرد آن خارج شوند. تجمع گرد و غبار می تواند عمق مفید حفره را کاهش دهد و در بعضی سیستم های انکر، مانع ایجاد اتصال مناسب شود.

در نصب انکر شیمیایی، تمیزکاری اهمیت ویژه ای دارد؛ زیرا گرد و غبار روی دیواره می تواند انتقال نیرو میان چسب و بتن را مختل کند. روش تمیزکاری باید دقیقا مطابق دستورالعمل سازنده محصول باشد و ممکن است شامل برس کاری، مکش یا دمش کنترل شده باشد.

در انکرهای دارای تاییدیه نصب با مته توخالی و مکنده مخصوص، ممکن است روش تمیزکاری متفاوت باشد. برای کنترل مواجهه با سیلیس، استفاده از مکنده صنعتی مجهز به فیلتراسیون مناسب توصیه می شود. دمیدن گرد و غبار با دهان یا پاکسازی خشک با هوای فشرده بدون کنترل انتشار، روش ایمنی محسوب نمی شود.

در نهایت، قطر، عمق و سلامت دهانه سوراخ کنترل می شود و سپس عملیات نصب اتصال آغاز خواهد شد.

کاربردهای سوراخکاری بتن با دریل

سوراخکاری بتن با دریل معمولی بدون قابلیت ضربه، برای بتن سخت و متراکم معمولا کارایی مناسبی ندارد؛ اما ابزارهای ضربه ای مناسب امکان اجرای بسیاری از اتصالات و نصب تجهیزات را فراهم می کنند. محدوده کاربرد به قطر سوراخ، نوع بتن و الزامات باربری اتصال بستگی دارد.

مهم ترین کاربردهای سوراخکاری بتن عبارت اند از:

• نصب انکرهای مکانیکی و شیمیایی در بتن
• نصب صفحات اتصال و بیس پلیت تجهیزات
• اجرای اتصالات سازه های فلزی سبک به بتن
• نصب ساپورت لوله های آب و فاضلاب
• نصب نگهدارنده کانال های تهویه مطبوع
• نصب سینی کابل و تجهیزات برق
• اجرای اتصالات نرده و حفاظ
• نصب پایه تجهیزات مکانیکی
• نصب قفسه های صنعتی و انباری
• تثبیت تجهیزات روشنایی به سقف بتنی
• نصب بست های تاسیساتی و نگهدارنده ها
• اجرای سوراخ های محدود عبور کابل و لوله با تایید فنی
• نصب تجهیزات ساختمانی و اجزای غیرسازه ای
• ایجاد سوراخ برای کاشت میلگرد مطابق طرح مهندسی
• نمونه برداری و برخی عملیات آزمایشگاهی با تجهیزات مناسب

نکات ایمنی هنگام سوراخکاری بتن با دریل

سوراخکاری بتن علاوه بر خطرات مکانیکی، با مخاطراتی مانند گرد و غبار سیلیسی، صدای شدید، لرزش دست و احتمال برخورد با تجهیزات برق دار همراه است. به همین دلیل، کنترل خطرات باید پیش از آغاز کار انجام شود.

مهم ترین نکات ایمنی عبارت اند از:

• استفاده از عینک ایمنی مقاوم در برابر پرتاب ذرات
• استفاده از حفاظت شنوایی متناسب با میزان صدا
• کنترل گرد و غبار با مکنده مناسب و فیلتر کارآمد
• استفاده از حفاظت تنفسی متناسب با ارزیابی مواجهه
• بررسی سلامت کابل برق، باتری و کلیدهای دستگاه
• استفاده از دسته جانبی و نگه داشتن دستگاه با هر دو دست
• بررسی عملکرد کلاچ ایمنی دستگاه
• شناسایی مسیر آرماتورها و تاسیسات پنهان
• خودداری از سوراخکاری بدون مجوز در اعضای سازه ای حساس
• رعایت فاصله مجاز از لبه بتن مطابق طرح اتصال
• جلوگیری از تماس دست با مته داغ
• خاموش کردن دستگاه هنگام تعویض مته
• خودداری از استفاده از مته ترک خورده یا فرسوده
• رعایت وضعیت پایدار بدن هنگام سوراخکاری
• استفاده از سکوی کار ایمن برای سوراخکاری در ارتفاع
• کنترل سقوط قطعات هنگام سوراخکاری سقف
• توقف عملیات در صورت برخورد غیرمنتظره با فلز یا تاسیسات
• خودداری از اعمال فشار جانبی بیش از حد به مته
• رعایت محدودیت های مدت مواجهه با لرزش
• استفاده از تجهیزات برقی مناسب محیط های مرطوب
• خودداری از تخلیه گرد و غبار با دمیدن مستقیم دهان
• بررسی سلامت بتن اطراف سوراخ پس از اتمام عملیات

سوراخکاری بتن با دریل زمانی با کیفیت و ایمنی مناسب انجام می شود که نوع ابزار، مشخصات مته و روش اجرا با مقاومت بتن و هدف ایجاد سوراخ هماهنگ باشند. برای سوراخکاری های سبک، دریل های چکشی مناسب ممکن است کافی باشند، اما در بتن متراکم یا سوراخ های بزرگ تر، بتن کن معمولا عملکرد موثرتری دارد. پیش از شروع عملیات باید محل آرماتورها و تاسیسات بررسی شود و قطر، عمق و موقعیت سوراخ بر اساس نقشه یا مشخصات اتصال تعیین شوند. هنگام اجرا نیز کنترل فشار، حفظ راستای مته و جلوگیری از گیرکردن ابزار اهمیت دارد. تمیزکاری صحیح سوراخ، به ویژه برای انکرهای شیمیایی، بخشی از الزامات عملکرد اتصال است. همچنین استفاده از تجهیزات حفاظت فردی و سیستم جمع آوری گرد و غبار، خطرات ناشی از عملیات را کاهش می دهد. در نهایت، رعایت دستورالعمل سازنده و الزامات طراحی، مهم ترین معیار اجرای قابل اعتماد سوراخکاری بتن محسوب می شود.
