مدول الاستیسیته بتن چیست؟ بررسی ضریب ارتجاعی و عوامل موثر

مدول الاستیسیته بتن یکی از پارامترهای بنیادی در تحلیل رفتار سازه های بتنی است که میزان تغییر شکل بتن در برابر تنش های وارد شده را مشخص می کند. این ویژگی مستقیما با سختی مصالح، کنترل تغییر شکل اعضای سازه ای، توزیع نیرو و پیش بینی عملکرد بتن در شرایط بهره برداری ارتباط دارد. برخلاف مقاومت فشاری که بیشتر ظرفیت بتن در برابر شکست را بیان می کند، مدول الاستیسیته بر نحوه تغییر شکل بتن پیش از رسیدن به مرحله گسیختگی تمرکز دارد. شناخت دقیق این پارامتر برای طراحی تیرها، ستون ها، دال ها و سایر اعضای بتنی اهمیت زیادی دارد و در کنار عواملی مانند کیفیت اجرا، مشخصات مصالح و حتی برآورد اقتصادی پروژه که در آن قیمت آهن نیز مطرح است، به تصمیم گیری مهندسی کمک می کند. در ادامه، مفهوم مدول الاستیسیته، روش محاسبه، عوامل موثر و تفاوت آن در انواع بتن را بررسی می کنیم.

مدول الاستیسیته بتن چیست؟

اگر بخواهیم به صورت دقیق بررسی کنیم که مدول الاستیسیته بتن چیست، باید آن را نسبت بین تنش و کرنش در محدوده مشخصی از رفتار مکانیکی بتن در نظر بگیریم. این پارامتر که در منابع مهندسی با عنوان Modulus of Elasticity یا Elastic Modulus شناخته می شود، بیانگر میزان سختی بتن در برابر تغییر شکل الاستیک است. در یک ماده کاملا الاستیک، رابطه میان تنش و کرنش خطی است و شیب نمودار تنش-کرنش مقدار مدول الاستیسیته را تعیین می کند؛ اما بتن به دلیل ساختار ناهمگن و رفتار غیرخطی خود، از این الگوی ساده پیروی نمی کند. وجود خمیر سیمان، سنگدانه و ناحیه انتقالی بین این دو باعث می شود منحنی تنش-کرنش بتن حتی در تنش های نسبتا پایین نیز کاملا خطی نباشد.

به همین دلیل، برای بتن معمولا یک مدول الاستیسیته تعریف شده و باید مشخص شود این مقدار با چه روش و بر اساس کدام نقطه از منحنی تنش-کرنش تعیین شده است. در استانداردهای مختلف ممکن است از Static Modulus of Elasticity یا مدول الاستیسیته استاتیکی استفاده شود که معمولا از آزمایش فشاری روی نمونه استوانه ای یا مکعبی به دست می آید. این پارامتر را نباید با مقاومت فشاری یکی دانست؛ بتن ممکن است مقاومت بالایی داشته باشد اما به دلیل نوع سنگدانه یا ساختار داخلی، مدول الاستیسیته آن متناسب با مقاومت افزایش پیدا نکند. همین موضوع در تحلیل تغییر شکل اعضا و انتخاب تجهیزات اجرایی مانند ابزار تخریب بتن نیز اهمیت دارد، زیرا ویژگی های مکانیکی بتن تعیین می کنند سازه در برابر بارگذاری یا عملیات مکانیکی چگونه واکنش نشان دهد.

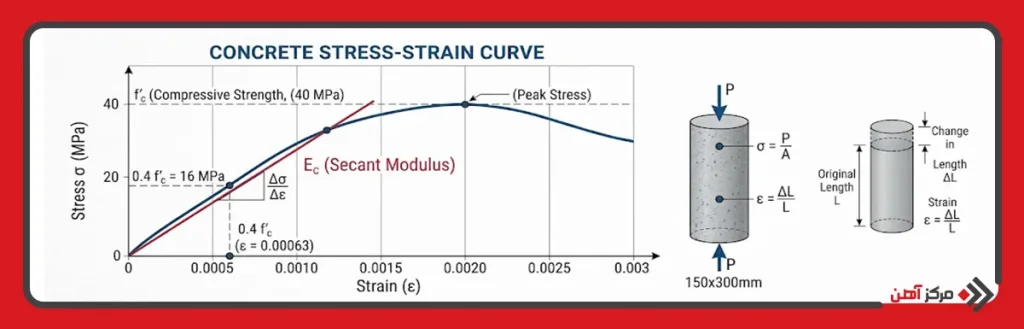

ضریب ارتجاعی بتن چگونه محاسبه می شود؟

ضریب ارتجاعی بتن در اصل از بررسی رابطه میان تنش و کرنش به دست می آید. در یک آزمایش استاندارد، نمونه بتن تحت بار فشاری کنترل شده قرار می گیرد و همزمان میزان تغییر شکل طولی آن با استفاده از تجهیزات اندازه گیری دقیق ثبت می شود. با تقسیم نیروی اعمال شده بر سطح مقطع نمونه، تنش به دست می آید و نسبت تغییر طول به طول اولیه نیز کرنش محوری را مشخص می کند. سپس از شیب بخش مشخصی از منحنی تنش-کرنش، مقدار مدول الاستیسیته استخراج می شود. در بتن، به دلیل غیرخطی بودن منحنی، استفاده از تعریف دقیق استاندارد آزمایش اهمیت زیادی دارد و نمی توان صرفا یک نقطه دلخواه از نمودار را برای محاسبه این پارامتر انتخاب کرد.

در عمل، ضریب ارتجاعی بتن چیست و چگونه باید آن را تعیین کرد، به استاندارد مورد استفاده، نوع نمونه، شرایط آزمایش و روش اعمال بار وابسته است. علاوه بر آزمایش مستقیم، برخی آیین نامه ها روابط تجربی میان مدول الاستیسیته و مقاومت فشاری ارائه می کنند. این روابط برای طراحی اولیه مفید هستند، اما در پروژه هایی که کنترل تغییر شکل، ارتعاش یا رفتار دقیق سازه اهمیت ویژه ای دارد، تعیین مقدار واقعی از طریق آزمایش قابل اعتمادتر است. در چنین شرایطی، کیفیت نمونه اهمیت اساسی دارد و نمونه گیری از بتن باید به شکلی انجام شود که نمونه نماینده بتن اجرا شده باشد و فرآیند حمل، نگهداری و عمل آوری نیز مطابق الزامات آزمایشگاهی انجام گیرد.

عوامل موثر بر مدول الاستیسیته بتن

مدول الاستیسیته تنها به مقاومت فشاری وابسته نیست و حاصل برهم کنش چندین ویژگی مربوط به مصالح، طرح اختلاط و شرایط محیطی است. بنابراین برای تفسیر صحیح این پارامتر باید مجموعه عوامل زیر را همزمان در نظر گرفت.

مقاومت فشاری بتن

بین مقاومت فشاری و مدول الاستیسیته بتن معمولا رابطه مستقیم وجود دارد؛ یعنی با افزایش مقاومت فشاری، سختی بتن نیز در بسیاری از طرح های اختلاط افزایش می یابد. با این حال این رابطه یکسان و خطی برای تمام بتن ها نیست، زیرا نوع سنگدانه و کیفیت خمیر سیمان می تواند مقدار مدول را به شکل قابل توجهی تغییر دهد.

برای مثال، در بتن های رده مقاومتی مشخص، ممکن است دو بتن دارای مقاومت فشاری مشابه باشند اما به دلیل استفاده از سنگدانه های متفاوت، مدول الاستیسیته یکسانی نداشته باشند. بنابراین مقاومت فشاری برای تخمین اولیه مناسب است، ولی جایگزین اندازه گیری مستقیم مدول در پروژه های حساس نیست.

نوع و ویژگی سنگدانه ها

سنگدانه ها بخش عمده حجم بتن را تشکیل می دهند و به همین دلیل تاثیر آنها بر سختی نهایی بتن بسیار زیاد است. مدول الاستیسیته خود سنگدانه، تخلخل، شکل، بافت سطحی و میزان سختی آن بر رفتار مرکب بتن اثر می گذارد. سنگدانه های متراکم و سخت معمولا بتن سخت تری ایجاد می کنند، در حالی که سنگدانه های متخلخل می توانند مدول نهایی را کاهش دهند.

همچنین اندازه و دانه بندی سنگدانه بر میزان خمیر سیمان مورد نیاز و ساختار ناحیه انتقالی اثر می گذارد. از این رو حتی دو طرح اختلاط با نسبت آب به سیمان و مقاومت فشاری مشابه ممکن است به دلیل تفاوت در سنگدانه، مدول متفاوتی داشته باشند.

سن بتن

مدول الاستیسیته با افزایش سن بتن معمولا افزایش پیدا می کند، زیرا واکنش هیدراتاسیون سیمان به تدریج ساختار خمیر سیمان را متراکم تر و سخت تر می کند. این افزایش در سنین اولیه سریع تر است و با گذشت زمان سرعت آن کاهش می یابد.

بنابراین مدول بتن در سن 7 روز با مقدار آن در 28 روز یکسان نیست. در طراحی سازه هایی که بارگذاری در سنین پایین انجام می شود، استفاده از مدول متناظر با سن واقعی بتن می تواند دقت تحلیل تغییر شکل را افزایش دهد.

نسبت آب به سیمان

نسبت آب به سیمان (Water-Cement Ratio) یکی از مهم ترین متغیرهای طرح اختلاط است. کاهش این نسبت، در صورت تامین کارایی مناسب، معمولا موجب کاهش تخلخل خمیر سیمان و افزایش مقاومت و سختی بتن می شود.

در مقابل، آب اضافی پس از تبخیر بخشی از منافذ را در ساختار بتن باقی می گذارد. افزایش تخلخل موجب کاهش پیوستگی فاز خمیر سیمان و در نتیجه کاهش مدول الاستیسیته می شود. البته کاهش بیش از حد آب نیز بدون استفاده صحیح از مواد افزودنی می تواند کارایی بتن را مختل کرده و کیفیت اجرا را پایین بیاورد.

شرایط عمل آوری

عمل آوری مناسب برای تکمیل واکنش های هیدراتاسیون و تشکیل ساختار متراکم سیمانی ضروری است. حفظ رطوبت و دمای مناسب در سنین اولیه باعث می شود بتن ظرفیت مکانیکی مورد انتظار خود را بهتر توسعه دهد.

در مقابل، خشک شدن زودهنگام، تغییرات شدید دما یا عمل آوری نامناسب می تواند موجب افزایش ریزترک ها و کاهش کیفیت خمیر سیمان شود. این مسئله نه تنها مقاومت فشاری بلکه مدول الاستیسیته و دوام بتن را نیز تحت تاثیر قرار می دهد.

چگالی بتن

چگالی یکی دیگر از پارامترهای مهم در تعیین سختی بتن است. به طور کلی بتن های متراکم تر به دلیل وجود فضای خالی کمتر و ساختار مقاوم تر، مدول الاستیسیته بالاتری دارند.

این ارتباط در بتن های سبک اهمیت بیشتری پیدا می کند. در این بتن ها استفاده از سنگدانه های سبک و متخلخل باعث کاهش چگالی و معمولا کاهش مدول می شود. به همین دلیل در طراحی اعضای بتنی سبک، نمی توان صرفا مقاومت فشاری را ملاک تعیین سختی قرار داد.

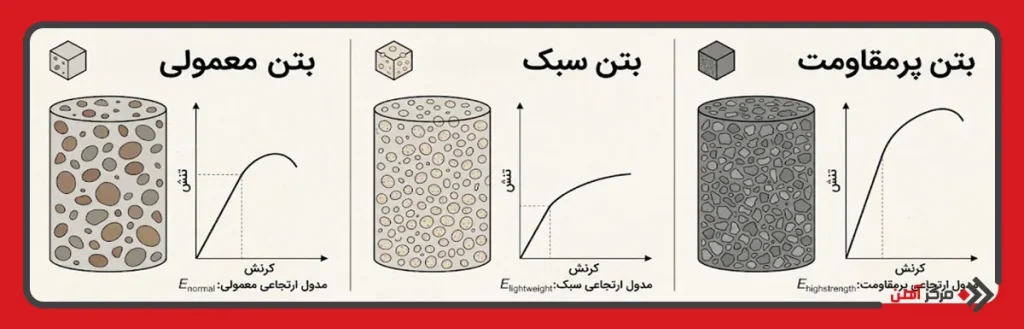

مدول الاستیسیته بتن در انواع بتن

نوع بتن و ساختار داخلی آن تاثیر مستقیمی بر میزان سختی دارد. تفاوت در چگالی، نوع سنگدانه، مقاومت فشاری و ترکیبات طرح اختلاط باعث می شود مقدار مدول در بتن های مختلف یکسان نباشد. بنابراین در ادامه سه گروه پرکاربرد را از نظر رفتار الاستیکی بررسی می کنیم.

مدول الاستیسیته بتن معمولی

بتن معمولی معمولا با سنگدانه های طبیعی با چگالی متعارف تولید می شود و در پروژه های ساختمانی، صنعتی و عمرانی کاربرد گسترده ای دارد. مدول الاستیسیته این بتن به مقاومت فشاری، نوع سنگدانه و سن نمونه وابسته است.

در طراحی سازه، برای بتن های رده متداول مانند C25 و C30 می توان از روابط آیین نامه ای برای برآورد اولیه استفاده کرد، اما مقدار نهایی به مشخصات واقعی مصالح وابسته است. برای مدول الاستیسیته بتن c25 معمولا مقداری پایین تر از بتن C30 انتظار می رود، مشروط بر اینکه نوع سنگدانه و شرایط تولید مشابه باشد. این تفاوت به دلیل افزایش سختی ماتریس سیمانی با افزایش مقاومت بتن ایجاد می شود.

مدول الاستیسیته بتن سبک

بتن سبک با هدف کاهش وزن مخصوص سازه تولید می شود و معمولا در آن از سنگدانه های سبک متخلخل استفاده می شود. کاهش چگالی اگرچه وزن مرده اعضا را کاهش می دهد، اما معمولا با کاهش مدول الاستیسیته همراه است.

در بتن سبک، ویژگی های سنگدانه تاثیر بسیار زیادی بر رفتار کلی کامپوزیت دارند. بنابراین برای Lightweight Concrete نمی توان رابطه مورد استفاده برای بتن معمولی را بدون اصلاح به کار برد. در طراحی، کاهش سختی باید در محاسبه تغییر شکل، خیز و توزیع نیرو میان اعضای سازه ای لحاظ شود.

مدول الاستیسیته بتن پرمقاومت

بتن پرمقاومت معمولا دارای مقاومت فشاری بالا، نسبت آب به سیمان پایین و ساختار خمیر سیمانی متراکم است. در نتیجه، مدول الاستیسیته آن نیز معمولا از بتن معمولی بیشتر است؛ هرچند افزایش مقاومت فشاری لزوما به همان نسبت باعث افزایش مدول نمی شود.

در این نوع بتن، نقش سنگدانه اهمیت ویژه ای دارد. اگر سنگدانه نسبت به خمیر سیمان سختی کمتری داشته باشد، افزایش مقاومت ماتریس سیمانی ممکن است بدون افزایش متناسب مدول اتفاق بیفتد. از این رو در بتن های پرمقاومت، انتخاب مصالح باید همزمان بر اساس مقاومت، دوام و Elastic Modulus انجام شود.

جدول مقایسه مدول الاستیسیته انواع بتن

نوع بتن	ویژگی اصلی	مدول الاستیسیته نسبی	عامل تعیین کننده مهم
بتن معمولی	چگالی و مقاومت متعارف	متوسط	مقاومت فشاری و نوع سنگدانه
بتن سبک	وزن مخصوص پایین	معمولا کمتر	چگالی و نوع سنگدانه سبک
بتن پرمقاومت	مقاومت فشاری بالا	معمولا بیشتر	کیفیت خمیر سیمان و سنگدانه

برای نمونه، مدول الاستیسیته بتن c30 معمولا از C25 بیشتر است، اما مقدار دقیق آن را نمی توان صرفا از نام رده مقاومتی تعیین کرد. در طراحی حرفه ای، نوع سنگدانه و روش تعیین مدول نیز باید در کنار مقاومت مشخصه مورد توجه قرار گیرد.

مدول الاستیسیته بتن چه تاثیری بر عملکرد سازه دارد؟

مدول الاستیسیته مستقیما بر میزان تغییر شکل اعضای سازه ای تحت بارهای بهره برداری اثر می گذارد. هرچه این پارامتر بیشتر باشد، بتن در برابر تنش مشخص تغییر شکل کمتری خواهد داشت. این موضوع در محاسبه خیز تیر و دال، تغییر طول ستون، تغییر شکل قاب و توزیع نیرو میان اجزای مختلف سازه اهمیت دارد. در سازه های بتن آرمه، سختی بتن همچنین بر رفتار مرکب بتن و فولاد اثر گذاشته و می تواند در برآورد ترک خوردگی و سختی موثر عضو نقش داشته باشد.

از طرف دیگر، مدول الاستیسیته پایین الزاما به معنای نامناسب بودن بتن نیست. در بعضی کاربردها، کاهش وزن سازه از افزایش سختی اهمیت بیشتری دارد و بتن سبک می تواند انتخاب مهندسی مناسبی باشد. مسئله اصلی این است که طراح باید رفتار واقعی مصالح را در مدل تحلیلی وارد کند. اگر مدول الاستیسیته بیش از مقدار واقعی فرض شود، تغییر شکل سازه کمتر از واقعیت برآورد خواهد شد؛ و اگر بیش از حد پایین در نظر گرفته شود، ممکن است سختی محاسباتی سازه کمتر از مقدار واقعی فرض شود. بنابراین انتخاب این پارامتر باید بر اساس منطق مهندسی و شرایط واقعی پروژه انجام شود.
