ژاکت بتنی چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
ژاکت بتنی یکی از روش های شناخته شده برای تقویت اعضای سازه ای و افزایش ظرفیت باربری ساختمان های بتنی است. در این روش، یک لایه جدید شامل آرماتور و بتن در اطراف عضو موجود اجرا می شود تا ابعاد مقطع، سختی، مقاومت و شکل پذیری آن افزایش پیدا کند. از ژاکت بتنی می توان برای تقویت ستون، تیر، دیوار برشی و فونداسیون استفاده کرد. این روش به ویژه در ساختمان های قدیمی، سازه های آسیب دیده، پروژه های تغییر کاربری و ساختمان هایی که برای بارهای جدید طراحی نشده اند، کاربرد دارد. مقدار میلگرد مصرفی، ابعاد عضو و شرایط اجرایی پروژه از عوامل موثر بر هزینه این روش هستند؛ به همین دلیل تغییرات قیمت آهن می تواند هزینه نهایی تامین آرماتورهای طولی، خاموت ها و میلگردهای رابط را تحت تاثیر قرار دهد.
در پاسخ به این سوال که ژاکت بتنی چیست، می توان گفت این روش نوعی پوشش تقویتی سازه ای است که با اتصال مناسب به عضو قدیمی، بخشی از نیروهای وارد شده را تحمل می کند. عملکرد این سیستم به همکاری بتن جدید، آرماتورهای تقویتی و عضو موجود وابسته است. استفاده از بتن مسلح در اجرای ژاکت باعث می شود عضو تقویت شده بتواند در برابر نیروهای فشاری، کششی، خمشی و برشی عملکرد مناسب تری داشته باشد. البته افزایش مقاومت یک عضو به تنهایی برای بهبود ایمنی کل ساختمان کافی نیست و طراحی باید با توجه به رفتار کلی سازه، مسیر انتقال بار و ظرفیت فونداسیون انجام شود. در ادامه، اجزای تشکیل دهنده، انواع، کاربردها، مراحل اجرا و مزایا و محدودیت های این روش بررسی می شوند.

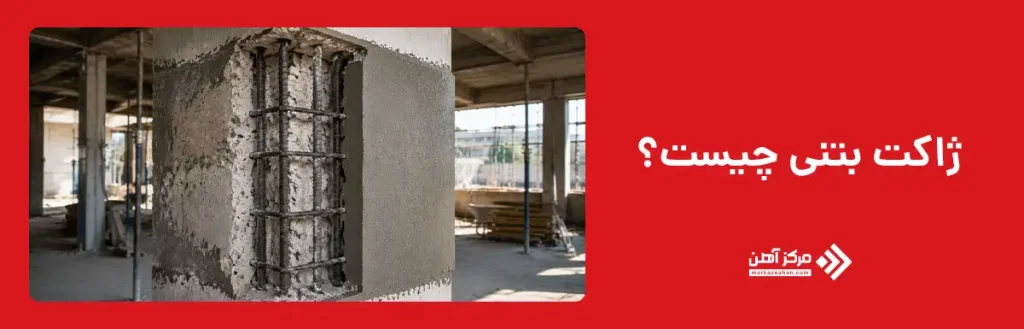

ژاکت بتنی چیست؟
ژاکت بتنی روشی برای افزایش مقاومت و اصلاح عملکرد اعضای ضعیف یا آسیب دیده سازه است. در این روش، ابتدا وضعیت عضو موجود بررسی و بخش های سست یا تخریب شده از سطح آن حذف می شود. سپس آرماتورهای جدید، خاموت ها و رابط های برشی در اطراف عضو نصب شده و قالب بندی انجام می گیرد. در مرحله بعد، عملیات بتن ریزی با استفاده از بتن یا گروت دارای مقاومت و روانی مناسب انجام می شود. پس از سخت شدن بتن جدید، عضو قدیمی و ژاکت اجرا شده باید تا حد امکان به صورت یک مقطع یکپارچه عمل کنند و نیروهای وارد شده را بین خود توزیع نمایند.
هدف از اجرای این روش تنها افزایش ابعاد ظاهری عضو نیست. مقاوم سازی با ژاکت بتنی می تواند ظرفیت فشاری ستون، مقاومت خمشی تیر، ظرفیت برشی دیوار یا توان باربری فونداسیون را افزایش دهد. همچنین اضافه شدن خاموت های جدید باعث محصورشدگی بهتر بتن و کاهش احتمال کمانش میلگردهای طولی می شود. این ویژگی به ویژه در مقاوم سازی لرزه ای ستون های قدیمی اهمیت دارد؛ زیرا بسیاری از ساختمان های قدیمی دارای فاصله زیاد خاموت ها، قلاب های نامناسب یا جزئیات اجرایی ضعیف هستند.
انتخاب این روش باید بر اساس نتایج آزمایش مصالح، بررسی نقشه های سازه، شناسایی میلگردهای موجود و تحلیل ساختمان انجام شود. افزایش سطح مقطع و سختی یک عضو می تواند توزیع نیرو را در سازه تغییر دهد. برای مثال، تقویت بیش از حد یک ستون ممکن است نیروی بیشتری را به همان بخش از قاب یا فونداسیون منتقل کند. بنابراین طراحی موضعی بدون ارزیابی رفتار کلی سازه می تواند نتیجه مطلوبی ایجاد نکند.
روش ژاکت بتنی برای اعضایی مناسب است که فضای کافی برای افزایش ابعاد آن ها وجود داشته باشد و افزایش وزن سازه محدودیت جدی ایجاد نکند. در ساختمان هایی که حفظ فضای معماری اهمیت زیادی دارد، ممکن است روش هایی مانند ژاکت فولادی یا الیاف پلیمری گزینه مناسب تری باشند. با این حال، ژاکت بتنی به دلیل استفاده از مصالح متداول، مقاومت مناسب در برابر آتش و قابلیت افزایش هم زمان سختی و ظرفیت باربری، همچنان یکی از روش های پرکاربرد مقاوم سازی سازه های بتنی محسوب می شود.

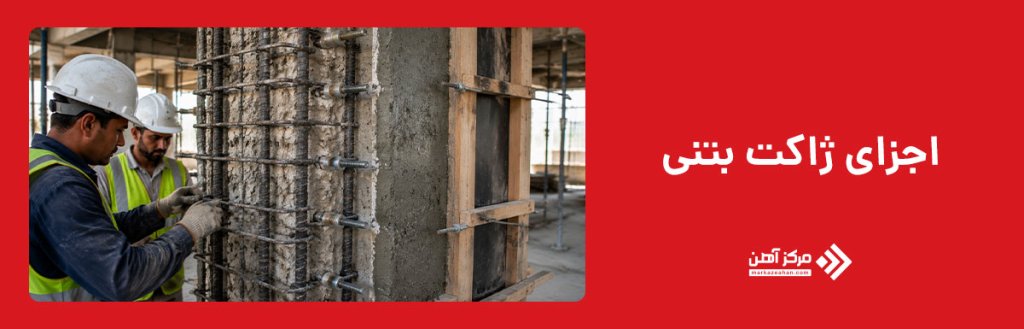

اجزای تشکیل دهنده ژاکت بتنی
عملکرد مناسب ژاکت بتنی به هماهنگی میان چند جزء اصلی وابسته است. این اجزا شامل سطح آماده شده عضو قدیمی، آرماتورهای طولی، خاموت ها، میلگردهای رابط، مواد کاشت، بتن یا گروت جدید و قالب های اجرایی هستند. هر یک از این بخش ها وظیفه مشخصی در انتقال نیرو، افزایش مقاومت و یکپارچه کردن عضو قدیمی با بخش جدید دارند. در طراحی ژاکت بتنی باید مشخصات تمام این اجزا، نحوه اتصال آن ها و میزان همکاری بتن قدیمی و جدید محاسبه شود. صرف افزایش ضخامت بتن بدون اجرای صحیح آرماتورها و رابط های برشی، تضمینی برای دستیابی به ظرفیت مورد انتظار ایجاد نمی کند.
آرماتورهای طولی برای افزایش ظرفیت محوری و خمشی عضو به کار می روند. خاموت ها نیز مقاومت برشی، محصورشدگی بتن و پایداری میلگردهای طولی را افزایش می دهند. میلگردهای رابط یا کاشته شده برای انتقال نیرو میان عضو موجود و ژاکت جدید مورد استفاده قرار می گیرند. قطر، فاصله و عمق کاشت این میلگردها باید بر اساس محاسبات سازه ای و مقاومت بتن موجود تعیین شود. مواد کاشت نیز باید با شرایط محیطی، قطر میلگرد، عمق سوراخ و نوع بارگذاری سازگار باشند.
بتن یا گروت جدید یکی دیگر از اجزای اصلی ژاکت است. این ماده باید مقاومت کافی، روانی مناسب و قابلیت عبور از میان شبکه متراکم میلگردها را داشته باشد. در برخی پروژه ها برای بهبود کارایی، کاهش نفوذپذیری، کنترل زمان گیرش یا افزایش دوام از افزودنی بتن استفاده می شود. انتخاب افزودنی باید بر اساس طرح اختلاط و شرایط واقعی کارگاه انجام شود؛ زیرا مصرف نامناسب آن می تواند باعث جداشدگی، تاخیر بیش از حد در گیرش یا کاهش کیفیت بتن شود.
سطح عضو قدیمی نیز بخشی از سیستم تقویتی محسوب می شود. این سطح باید از بتن سست، گرد و غبار، چربی، رنگ و مواد جداکننده پاک شود. معمولا سطح بتن با ابزار مکانیکی زبر می شود تا چسبندگی و درگیری مناسبی میان دو لایه ایجاد گردد. قالب ها نیز باید آب بند، مقاوم و دارای ابعاد دقیق باشند. در پایان، تراکم بتن، عمل آوری و کنترل کیفیت نقش تعیین کننده ای در جلوگیری از کرموشدگی، ترک خوردگی و جداشدگی ژاکت دارند.

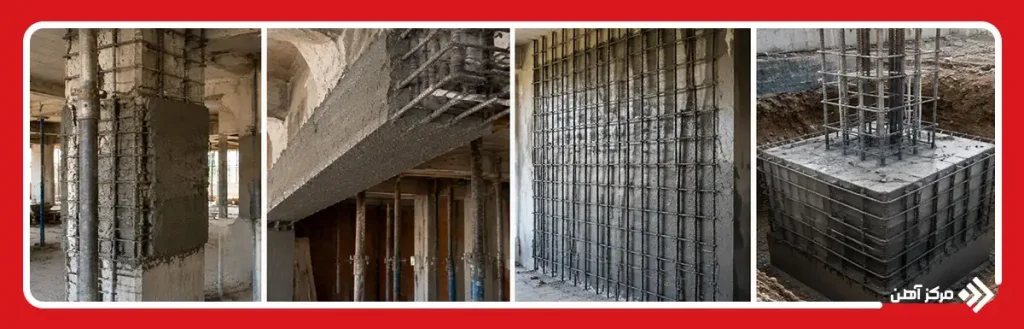

انواع ژاکت بتنی
انواع ژاکت بتنی را می توان بر اساس عضو مورد تقویت، میزان پوشش پیرامونی و هدف اجرای عملیات دسته بندی کرد. از نظر عضو سازه ای، این روش برای ستون، تیر، دیوار برشی و فونداسیون قابل استفاده است. هر یک از این اعضا تحت ترکیب متفاوتی از نیروهای محوری، خمشی و برشی قرار دارند؛ بنابراین آرایش آرماتورها، ضخامت ژاکت و نحوه اتصال آن ها یکسان نیست. برای مثال، در ستون ها محصورشدگی بتن و پیوستگی میلگردهای طولی اهمیت زیادی دارد، در حالی که در تیرها تقویت خمشی و برشی و نحوه عبور آرماتورها از محل اتصال تیر به ستون مورد توجه قرار می گیرد.
از نظر میزان پوشش، ژاکت می تواند در تمام پیرامون عضو یا تنها در برخی از وجوه آن اجرا شود. ژاکت چهارطرفه ستون معمولا عملکرد یکپارچه تر و محصورشدگی بیشتری ایجاد می کند؛ اما اجرای آن در ساختمان های موجود ممکن است به دلیل وجود دیوار، نما، تاسیسات یا محدودیت فضای داخلی امکان پذیر نباشد. در چنین شرایطی، ژاکت یک طرفه، دوطرفه یا سه طرفه طراحی می شود. در این حالت، استفاده از رابط های برشی و مهار مناسب آرماتورها اهمیت بیشتری پیدا می کند.
نوع ژاکت باید متناسب با ضعف اصلی عضو انتخاب شود. اگر ستون دارای کمبود مقاومت فشاری باشد، افزایش سطح مقطع و آرماتورهای طولی مورد توجه قرار می گیرد. اگر ضعف برشی وجود داشته باشد، خاموت گذاری و محصورشدگی اهمیت بیشتری خواهد داشت. در فونداسیون نیز ممکن است هدف از اجرای ژاکت، افزایش سطح انتقال بار به خاک، تقویت مقاومت در برابر پانچ یا تامین مهار مناسب برای میلگردهای ستون باشد.
انتخاب نوع ژاکت باید پس از بررسی محدودیت های معماری، ظرفیت اعضای مجاور، افزایش وزن سازه و امکان اجرای عملیات صورت گیرد. گاهی افزایش سختی یک عضو باعث تمرکز نیرو در بخش خاصی از ساختمان می شود. بنابراین نوع ژاکت و ابعاد آن نباید صرفا بر اساس ضعف موضعی تعیین شود و تاثیر آن بر رفتار کلی سازه نیز باید در تحلیل مهندسی لحاظ گردد.
ژاکت بتنی ستون
ژاکت بتنی ستون یکی از پرکاربردترین انواع ژاکت بتنی است و برای افزایش ظرفیت محوری، خمشی، برشی و شکل پذیری ستون اجرا می شود. ستون ها نقش اصلی در انتقال بار طبقات به فونداسیون دارند و ضعف آن ها می تواند پایداری کل ساختمان را تهدید کند. خوردگی میلگردها، مقاومت پایین بتن، افزایش بار ساختمان، فاصله زیاد خاموت ها، تغییر کاربری یا آسیب ناشی از زلزله از مهم ترین دلایل نیاز به تقویت ستون هستند. در این روش، پس از آماده سازی سطح ستون، میلگردهای طولی جدید در اطراف عضو نصب می شوند و خاموت ها با فاصله طراحی شده پیرامون آن ها قرار می گیرند.
در تقویت ستون بتنی با ژاکت بتنی، آرماتورهای طولی جدید باید بتوانند نیرو را به طبقات بالا، پایین و فونداسیون انتقال دهند. اگر این میلگردها تنها در ارتفاع آزاد ستون قرار گیرند و در اعضای مجاور مهار نشوند، ظرفیت ایجاد شده به طور کامل مورد استفاده قرار نمی گیرد. برای عبور آرماتورها از سقف یا تیر ممکن است سوراخ کاری کنترل شده انجام شود. پیش از سوراخ کاری، محل میلگردهای موجود باید با تجهیزات مناسب شناسایی شود تا از قطع شدن آرماتورهای اصلی جلوگیری گردد.
مقاوم سازی ستون با ژاکت بتنی معمولا باعث افزایش ابعاد مقطع و سختی ستون می شود. این افزایش سختی می تواند دریفت طبقات را کاهش دهد، اما ممکن است توزیع نیرو میان ستون ها را نیز تغییر دهد. به همین دلیل ستون تقویت شده باید در مدل سازه ای ساختمان لحاظ شود. فاصله خاموت ها، نحوه قلاب آن ها، ضخامت پوشش بتن و میزان محصورشدگی نیز باید مطابق محاسبات تعیین شود.
پس از نصب میلگردها، قالب بندی و اجرای بتن انجام می شود. بتن مورد استفاده باید بتواند فضای میان ستون قدیمی و شبکه متراکم آرماتورها را بدون ایجاد حفره پر کند. استفاده از بتن خودتراکم یا گروت در برخی پروژه ها می تواند کیفیت اجرا را افزایش دهد. عمل آوری صحیح نیز برای کنترل ترک های جمع شدگی و دستیابی به مقاومت مورد انتظار ضروری است.
ژاکت بتنی تیر
ژاکت بتنی تیر برای افزایش ظرفیت خمشی، برشی یا ترکیبی از این دو اجرا می شود. تیرهای بتنی ممکن است به دلیل افزایش بار، تغییر کاربری، خوردگی آرماتورها، ضعف طراحی یا آسیب های موضعی توان کافی برای تحمل نیروهای جدید را نداشته باشند. در این شرایط، با اضافه کردن آرماتورهای طولی و عرضی و افزایش ابعاد مقطع می توان ظرفیت تیر را بهبود داد. ژاکت ممکن است در زیر تیر، دو طرف آن یا تمام سطوح در دسترس اجرا شود. انتخاب محل تقویت به نوع ضعف و شرایط معماری پروژه بستگی دارد.
برای افزایش مقاومت خمشی مثبت، معمولا آرماتورهای جدید در پایین تیر قرار می گیرند. در نواحی نزدیک تکیه گاه که لنگر منفی ایجاد می شود، ممکن است تقویت آرماتورهای بالایی نیز مورد نیاز باشد. افزایش ظرفیت برشی تیر با استفاده از خاموت های جدید و رابط های مناسب انجام می شود. این خاموت ها باید بتوانند با بتن جدید و عضو قدیمی همکاری کنند و در نواحی بحرانی، فاصله آن ها مطابق نیاز طراحی کاهش یابد.
پیش از اجرای ژاکت تیر، ممکن است استفاده از شمع بندی موقت ضروری باشد. کاهش بار وارد بر تیر در زمان اجرا کمک می کند عضو تقویت شده پس از سخت شدن بتن جدید، سهم بیشتری از بارهای آینده را تحمل کند. سطح تیر باید از بخش های سست پاک، زبر و تمیز شود. سپس میلگردهای رابط برای کنترل لغزش میان بتن قدیمی و جدید نصب می شوند.
یکی از چالش های اصلی ژاکت تیر، اتصال آرماتورهای جدید به ستون یا اعضای مجاور است. اگر میلگردها پیش از رسیدن به ناحیه اتصال قطع شوند، ظرفیت خمشی مورد انتظار ایجاد نمی شود. همچنین افزایش ارتفاع تیر می تواند با سقف کاذب، مسیر لوله ها، کانال های تاسیساتی یا فضای مفید طبقه تداخل داشته باشد. بنابراین پیش از انتخاب این روش باید شرایط سازه، معماری و تاسیسات به صورت هم زمان بررسی شوند.
ژاکت بتنی دیوار برشی
ژاکت بتنی دیوار برشی برای افزایش مقاومت جانبی، ظرفیت خمشی، ظرفیت برشی و سختی دیوار اجرا می شود. دیوارهای برشی بخش مهمی از سیستم مقاوم در برابر نیروهای زلزله و باد هستند و ضعف آن ها می تواند باعث افزایش تغییر مکان جانبی ساختمان شود. کمبود ضخامت دیوار، آرماتورگذاری ناکافی، ضعف نواحی مرزی، ایجاد بازشوهای جدید یا افزایش بارهای جانبی از دلایل استفاده از ژاکت در این اعضا هستند. ژاکت ممکن است در یک طرف یا هر دو طرف دیوار موجود اجرا شود.
در اجرای ژاکت دوطرفه، افزایش ضخامت به شکل متقارن انجام می شود و رفتار مناسب تری ایجاد می کند؛ اما دسترسی به هر دو سطح دیوار همیشه امکان پذیر نیست. در ساختمان های بهره برداری شده ممکن است نما، راهرو، فضای داخلی یا تجهیزات تاسیساتی دسترسی را محدود کنند. در چنین شرایطی، ژاکت یک طرفه طراحی می شود و برای انتقال نیرو به عضو قدیمی، تعداد بیشتری رابط برشی یا میلگرد کاشته شده مورد نیاز خواهد بود.
آرماتورهای قائم ژاکت باید در فونداسیون مهار شوند و در صورت ادامه دیوار به طبقات بالا، پیوستگی مناسبی داشته باشند. آرماتورهای افقی نیز برای کنترل ترک ها و افزایش مقاومت برشی به کار می روند. در نواحی مرزی دیوار که تنش های فشاری و کششی بیشتری ایجاد می شود، ممکن است آرماتورگذاری متراکم و محصورشدگی ویژه طراحی شود.
افزایش ضخامت دیوار برشی موجب افزایش وزن و سختی سازه می شود. این تغییر می تواند نیروهای بیشتری را به فونداسیون، دیافراگم سقف و اتصالات دیوار منتقل کند. بنابراین پیش از اجرا باید ظرفیت تمام اجزای مسیر انتقال نیرو بررسی شود. تقویت موضعی بدنه دیوار بدون مهار مناسب آرماتورها در فونداسیون یا اتصال صحیح دیوار به سقف، نمی تواند عملکرد لرزه ای مورد انتظار را تامین کند.
ژاکت بتنی فونداسیون
ژاکت بتنی فونداسیون برای افزایش ابعاد پی، تقویت مقاومت خمشی و برشی، بهبود رفتار در برابر پانچ و ایجاد مهار مناسب برای میلگردهای ژاکت ستون استفاده می شود. زمانی که بار ستون ها به دلیل افزایش طبقات، تغییر کاربری یا نصب تجهیزات سنگین افزایش پیدا می کند، ممکن است ظرفیت فونداسیون موجود پاسخگوی نیروهای جدید نباشد. در چنین شرایطی تنها تقویت ستون کافی نیست و مسیر انتقال بار تا خاک نیز باید بررسی و در صورت نیاز تقویت شود.
اجرای ژاکت فونداسیون معمولا با خاک برداری مرحله ای در اطراف پی آغاز می شود. خاک برداری باید به نحوی انجام شود که پایداری فونداسیون و ساختمان مجاور تحت تاثیر قرار نگیرد. پس از نمایان شدن سطح پی، بتن های سست و آسیب دیده حذف شده و سطح عضو زبر و پاک سازی می شود. سپس سوراخ های مورد نیاز برای کاشت میلگردهای رابط ایجاد می شوند و شبکه آرماتور جدید در اطراف فونداسیون قرار می گیرد.
در صورت اجرای هم زمان ژاکت ستون، میلگردهای طولی ستون باید در فونداسیون جدید مهار شوند. طول مهاری، قطر میلگرد، فاصله رابط ها و مقاومت ماده کاشت باید بر اساس محاسبات مشخص شوند. پس از نصب آرماتورها، قالب بندی و اجرای بتن انجام می شود. تراکم و عمل آوری بتن در این بخش اهمیت زیادی دارد؛ زیرا دسترسی محدود و تماس با خاک می تواند کیفیت اجرا را کاهش دهد.
افزایش ابعاد فونداسیون می تواند سطح انتقال بار به خاک را بیشتر کند، اما این اقدام همیشه برای رفع نشست یا ضعف بستر کافی نیست. ظرفیت باربری خاک، نشست مجاز، سطح آب زیرزمینی، فاصله پی های مجاور و وضعیت ساختمان های همسایه باید بررسی شود. در برخی پروژه ها لازم است ژاکت فونداسیون همراه با ریزشمع، زیرسازی یا اصلاح خاک اجرا شود تا ظرفیت سیستم پی و خاک به صورت هم زمان افزایش پیدا کند.
کاربردهای ژاکت بتنی
ژاکت بتنی در پروژه هایی به کار می رود که ظرفیت یا عملکرد عضو موجود با نیازهای جدید ساختمان هماهنگ نیست. یکی از مهم ترین کاربردهای این روش، مقاوم سازی لرزه ای ساختمان های قدیمی است. بسیاری از سازه های قدیمی دارای خاموت های ناکافی، مقاومت پایین بتن، طول مهاری نامناسب یا ضعف در ناحیه اتصال تیر و ستون هستند. اجرای ژاکت می تواند ظرفیت برشی، مقاومت محوری، سختی و شکل پذیری این اعضا را افزایش دهد و رفتار آن ها را در برابر نیروهای جانبی بهبود بخشد.
کاربرد دیگر ژاکت بتنی، تقویت سازه پس از تغییر کاربری است. برای مثال، تبدیل یک ساختمان مسکونی یا اداری به انبار، مرکز درمانی یا فضای صنعتی می تواند بارهای زنده و تجهیزات را افزایش دهد. در چنین شرایطی، ستون ها، تیرها و فونداسیون باید برای بارهای جدید بررسی شوند. اگر کمبود ظرفیت وجود داشته باشد، اجرای ژاکت می تواند بخشی از طرح مقاوم سازی باشد.
این روش برای ترمیم اعضای آسیب دیده نیز استفاده می شود. خوردگی میلگردها، نفوذ رطوبت، آتش سوزی، ضربه، ترک های گسترده یا اجرای نامناسب ممکن است باعث کاهش مقاومت عضو شوند. پیش از اجرای ژاکت باید علت آسیب شناسایی و برطرف شود. اگر خوردگی ناشی از نفوذ آب یا مواد خورنده باشد، پوشاندن عضو بدون کنترل عامل تخریب باعث ادامه آسیب در زیر لایه جدید خواهد شد.
ژاکت بتنی همچنین برای افزایش ظرفیت ستون ها در ساختمان های دارای طبقات اضافه شده، تقویت تیرهای دارای خیز یا ترک بیش از حد، افزایش ضخامت دیوارهای برشی و اصلاح ضعف فونداسیون کاربرد دارد. با این حال، استفاده از این روش باید بخشی از یک طرح جامع مقاوم سازی باشد. تقویت یک عضو بدون بررسی اعضای مجاور، اتصالات و فونداسیون ممکن است تنها محل ضعف را به بخش دیگری از سازه منتقل کند.
روش مقاوم سازی سازه با ژاکت بتنی
اجرای ژاکت بتنی با ارزیابی دقیق وضعیت موجود سازه آغاز می شود. در مرحله نخست، نقشه های سازه بررسی شده و ابعاد اعضا، مقاومت بتن، مشخصات میلگردها، میزان خوردگی، نوع ترک ها و تغییر شکل ها شناسایی می شوند. در صورت نبود نقشه یا اطلاعات معتبر، آزمایش هایی مانند تعیین مقاومت بتن، اسکن آرماتور، نمونه برداری و بررسی خوردگی انجام می گیرد. پس از جمع آوری اطلاعات، ساختمان تحلیل شده و میزان کمبود ظرفیت هر عضو مشخص می شود.
در مرحله طراحی، ضخامت ژاکت، تعداد و قطر میلگردهای طولی، فاصله خاموت ها، تعداد رابط های برشی و مشخصات بتن جدید تعیین می شوند. مهندس طراح باید نحوه انتقال نیرو به تیرها، ستون ها، سقف و فونداسیون را نیز مشخص کند. افزایش سختی اعضای تقویت شده باید در مدل سازه لحاظ شود تا اثر آن بر توزیع نیرو و تغییر مکان ساختمان بررسی گردد.
در مرحله اجرا، ابتدا در صورت نیاز بار عضو با استفاده از شمع بندی یا سازه نگهبان موقت کاهش داده می شود. سپس نازک کاری، پوشش ها و بتن های سست حذف می شوند. سطح بتن قدیمی با روش مکانیکی زبر شده و گرد و غبار آن پاک می گردد. محل آرماتورهای موجود پیش از سوراخ کاری مشخص می شود تا احتمال آسیب به میلگردهای اصلی کاهش یابد.
در ادامه روش اجرای ژاکت بتنی، سوراخ های کاشت میلگرد مطابق نقشه ایجاد و کاملا تمیز می شوند. مواد کاشت تزریق شده و میلگردهای رابط در عمق مشخص قرار می گیرند. سپس میلگردهای طولی و خاموت ها نصب و فاصله آن ها کنترل می شود. پس از تایید آرماتوربندی، قالب های مقاوم و آب بند اجرا می شوند.
بتن یا گروت باید از نقطه ای مناسب وارد قالب شود تا تمام فضا را پر کند. در بتن های معمولی، ویبره کنترل شده برای خروج هوای محبوس ضروری است. پس از باز کردن قالب، عمل آوری بتن و کنترل سطح انجام می شود. مراحل اصلی اجرا عبارتند از:
- بررسی نقشه ها و ارزیابی عضو موجود
- انجام آزمایش های مصالح و تحلیل سازه
- طراحی ابعاد، آرماتورها و اتصالات ژاکت
- کاهش بار عضو و آماده سازی کارگاه
- حذف بتن سست و زبر کردن سطح
- کاشت رابط ها و نصب میلگردهای جدید
- قالب بندی و کنترل پوشش آرماتورها
- اجرای بتن یا گروت و تراکم آن
- عمل آوری، نمونه گیری و کنترل کیفیت
- بازبینی نهایی و رفع عیوب احتمالی
کیفیت هر مرحله بر نتیجه نهایی تاثیر مستقیم دارد. کوتاه بودن طول مهاری، تمیز نشدن سوراخ های کاشت، باقی ماندن بتن سست، قالب بندی نامناسب یا عمل آوری ناقص می تواند ظرفیت واقعی ژاکت را کاهش دهد.
مزایا و معایب ژاکت بتنی
ژاکت بتنی می تواند ظرفیت محوری، خمشی و برشی عضو را به صورت هم زمان افزایش دهد. اضافه شدن آرماتورهای طولی و افزایش سطح مقطع، مقاومت عضو در برابر بارهای فشاری و خمشی را بیشتر می کند. خاموت های جدید نیز محصورشدگی بتن، ظرفیت برشی و پایداری میلگردهای طولی را بهبود می دهند. به همین دلیل این روش برای اعضایی که دارای چند نوع ضعف سازه ای هستند، گزینه مناسبی محسوب می شود.
یکی دیگر از مزایای ژاکت بتنی، استفاده از مصالح متداول ساختمانی است. بتن، میلگرد، قالب و تجهیزات مورد نیاز آن در بسیاری از پروژه ها قابل تامین هستند و پیمانکاران سازه های بتنی با نحوه اجرای آن ها آشنایی دارند. این روش در برابر آتش نیز عملکرد مناسبی دارد و پوشش بتن از میلگردهای تقویتی محافظت می کند. همچنین در زمان اجرا می توان بخش های تخریب شده عضو را حذف و هم زمان ترمیم کرد.
در مقابل، افزایش ابعاد مقطع یکی از مهم ترین محدودیت های این روش است. ژاکت ستون یا تیر می تواند فضای مفید ساختمان را کاهش دهد و با معماری، نما یا تاسیسات تداخل ایجاد کند. افزایش وزن مرده نیز ممکن است نیروهای وارد بر اعضای زیرین و فونداسیون را بیشتر کند. بنابراین ظرفیت بخش های دیگر سازه باید پیش از اجرا بررسی شود.
عملیات ژاکت بتنی شامل تخریب موضعی، سوراخ کاری، کاشت میلگرد، آرماتوربندی، قالب بندی و عمل آوری است و معمولا زمان بیشتری نسبت به برخی روش های تقویت خشک نیاز دارد. اجرای آن در ساختمان های در حال بهره برداری نیز می تواند باعث ایجاد صدا، گرد و غبار و محدودیت دسترسی شود. علاوه بر این، کیفیت اتصال بتن قدیمی و جدید تاثیر زیادی بر عملکرد نهایی دارد.
| مزایای ژاکت بتنی | معایب ژاکت بتنی |
|---|---|
| افزایش ظرفیت محوری، خمشی و برشی | افزایش وزن مرده ساختمان |
| افزایش سختی و شکل پذیری اعضا | کاهش فضای مفید معماری |
| امکان تقویت ستون، تیر، دیوار و فونداسیون | زمان اجرای نسبتا طولانی |
| مقاومت مناسب در برابر آتش | نیاز به تخریب، قالب بندی و عمل آوری |
| امکان ترمیم هم زمان بخش های آسیب دیده | حساسیت به کیفیت اتصال بتن قدیمی و جدید |
| استفاده از مصالح متداول ساختمانی | احتمال تداخل با تاسیسات و نازک کاری |
| محافظت مناسب از آرماتورهای جدید | تغییر احتمالی توزیع سختی و نیرو در سازه |
در مجموع، ژاکت بتنی زمانی انتخاب مناسبی است که افزایش سطح مقطع و وزن سازه محدودیت جدی ایجاد نکند و پروژه به افزایش قابل توجه مقاومت و سختی نیاز داشته باشد. تصمیم نهایی باید پس از مقایسه این روش با گزینه هایی مانند ژاکت فولادی، الیاف پلیمری و تقویت موضعی اتخاذ شود.
ژاکت بتنی یکی از روش های موثر برای افزایش مقاومت و بهبود عملکرد سازه های بتنی است که با اضافه کردن یک لایه جدید از بتن و آرماتور در اطراف اعضای موجود اجرا می شود. این روش می تواند برای تقویت ستون، تیر، دیوار برشی و فونداسیون مورد استفاده قرار گیرد و در پروژه هایی که امکان تخریب و بازسازی کامل ساختمان وجود ندارد، گزینه مناسبی محسوب می شود. اجرای موفق این سیستم به عواملی مانند طراحی دقیق، انتخاب مصالح مناسب، آماده سازی صحیح سطح بتن قدیمی و اجرای اصولی آرماتوربندی و بتن ریزی وابسته است.
با وجود مزایایی مانند افزایش ظرفیت باربری، بهبود شکل پذیری و مقاومت مناسب در برابر نیروهای جانبی، ژاکت بتنی محدودیت هایی مانند افزایش وزن سازه، کاهش فضای مفید و نیاز به عملیات اجرایی زمان بر دارد. به همین دلیل، انتخاب این روش باید پس از بررسی شرایط سازه، میزان آسیب، اهداف مقاوم سازی و مقایسه با سایر روش های تقویت انجام شود. در نهایت، استفاده از ژاکت بتنی زمانی می تواند بهترین نتیجه را ایجاد کند که طراحی و اجرای آن توسط متخصصان حوزه مقاوم سازی و مطابق اصول فنی انجام شود.
سوالات متداول
ژاکت بتنی برای تقویت ستون، تیر، دیوار برشی و فونداسیون قابل استفاده است. انتخاب عضو و نوع ژاکت باید بر اساس ارزیابی فنی و نتایج تحلیل سازه انجام شود.
ژاکت بتنی معمولا افزایش بیشتری در سطح مقطع، وزن و سختی عضو ایجاد می کند. ژاکت فولادی ضخامت کمتر و سرعت اجرای بالاتری دارد، اما به محافظت در برابر خوردگی و آتش نیاز دارد.
اجرای اصولی ژاکت می تواند مقاومت، سختی و شکل پذیری اعضای سازه را افزایش دهد. تاثیر نهایی آن بر ایمنی لرزه ای باید با تحلیل کامل ساختمان و بررسی مسیر انتقال نیرو تایید شود.
مراحل اصلی شامل ارزیابی عضو، آماده سازی سطح، کاشت رابط ها، نصب آرماتورها، قالب بندی، اجرای بتن و عمل آوری است. نحوه مهار میلگردها و آرایش خاموت ها در ستون و تیر متفاوت خواهد بود.
افزایش وزن و ابعاد عضو، کاهش فضای مفید، زمان اجرای طولانی و نیاز به تخریب موضعی از محدودیت های این روش هستند. کیفیت ضعیف اتصال دو بتن نیز می تواند ظرفیت نهایی را کاهش دهد.
ابعاد عضو، حجم تخریب، مقدار میلگرد، نوع بتن، تعداد رابط ها، شرایط دسترسی، قالب بندی و هزینه نیروی اجرایی بر قیمت نهایی تاثیر می گذارند.
