تفاوت میراگر و جداگرها در مهندسی ساختمان

تفاوت میراگر و جداگر یکی از موضوعات مهم در طراحی لرزه ای ساختمان است؛ زیرا هر دو سیستم برای کاهش آسیب های ناشی از زلزله به کار می روند، اما روش عملکرد، محل نصب، اثرگذاری بر سازه و هزینه اجرای آنها یکسان نیست. در ساختمان های امروزی، به ویژه سازه های بلند، بیمارستان ها، مراکز داده، پل ها و ساختمان های مهم شهری، تنها افزایش مقاومت اعضای سازه ای کافی نیست؛ بلکه باید انرژی زلزله مدیریت شود تا نیروهای وارد شده به ستون، تیر، دیوار برشی، فونداسیون و اجزای غیرسازه ای کاهش پیدا کند. در اینجا دو راهکار اصلی مطرح می شود: استفاده از میراگر برای جذب و اتلاف انرژی، یا استفاده از جداگر برای کاهش انتقال حرکت زمین به ساختمان. همچنین در انتخاب و اجرای این سیستم ها، عوامل اقتصادی پروژه نیز اهمیت دارند و بررسی هزینه مصالح و تجهیزات، از جمله قیمت فولاد و قیمت آهن کیلویی، می تواند بر تصمیم گیری نهایی تاثیرگذار باشد.

درک درست تفاوت میراگر و جداگر لرزه ای به مهندسان، کارفرمایان و مجریان کمک می کند تا انتخاب دقیق تری برای پروژه داشته باشند. برای مثال، در یک ساختمان موجود که امکان تغییر گسترده در فونداسیون وجود ندارد، ممکن است استفاده از میراگر منطقی تر باشد. اما در یک ساختمان جدید با اهمیت بالا، اجرای جداساز لرزه ای در تراز پایه می تواند عملکرد لرزه ای بسیار مطلوبی ایجاد کند. از طرف دیگر، تصمیم گیری فقط به مسائل فنی وابسته نیست و عواملی مانند نوع خاک، اهمیت ساختمان، بودجه، قیمت تجهیزات و هزینه نصب در برآورد نهایی پروژه اثرگذار است. بنابراین مقایسه این دو سیستم باید هم از نظر مهندسی و هم از نظر اقتصادی انجام شود.

در پروژه های مقاوم سازی و طراحی لرزه ای، گاهی این پرسش مطرح می شود که فرق میراگر و جداگر دقیقا چیست و آیا می توان یکی را جایگزین دیگری کرد؟ پاسخ کوتاه این است که این دو سیستم هدف مشترک دارند، اما مسیر رسیدن به آن متفاوت است. میراگر معمولا انرژی ناشی از ارتعاش و تغییر شکل سازه را جذب و مستهلک می کند، در حالی که جداگر لرزه ای تلاش می کند پیش از ورود بخش زیادی از انرژی زلزله به سازه، ارتباط مستقیم ساختمان با حرکت شدید زمین را کاهش دهد. به همین دلیل، شناخت کاربرد هر سیستم، محل نصب، محدودیت های طراحی و اثر آن بر رفتار کلی ساختمان برای انتخاب درست ضروری است.

تفاوت میراگر و جداگرها

برای بررسی تفاوت میراگر و جداگرها باید ابتدا جایگاه هر سیستم در مهندسی زلزله مشخص شود. میراگرها تجهیزاتی هستند که در نقاط مختلف سازه نصب می شوند و با ایجاد اصطکاک، تغییر شکل فلز، حرکت سیال ویسکوز، رفتار ویسکوالاستیک یا مکانیزم های مشابه، انرژی وارد شده به ساختمان را کاهش می دهند. به زبان ساده، اگر زلزله باعث حرکت رفت و برگشتی سازه شود، میراگر بخشی از این حرکت را به گرما یا تغییر شکل کنترل شده تبدیل می کند تا اعضای اصلی سازه کمتر آسیب ببینند. برای آشنایی بیشتر با ماهیت این تجهیز، مفهوم میراگر چیست معمولا با بحث جذب انرژی، کاهش دامنه نوسان و کنترل دریفت طبقات توضیح داده می شود.

در مقابل، جداگرها معمولا در پایین ترین تراز سازه، یعنی بین فونداسیون و سازه اصلی یا در برخی پروژه ها بین پایه و عرشه پل نصب می شوند. وظیفه آنها کاهش انتقال شتاب زمین به ساختمان است. در واقع، تفاوت میراگر و جداساز لرزه ای از همین نقطه شروع می شود؛ میراگر بعد از ورود ارتعاش به سازه، انرژی را کنترل می کند، اما جداگر تلاش می کند ورودی لرزه ای را از ابتدا کاهش دهد. البته در برخی پروژه های خاص، این دو سیستم به صورت ترکیبی استفاده می شوند تا هم انتقال شتاب کمتر شود و هم انرژی باقی مانده بهتر مستهلک گردد.

در مقایسه میراگر و جداگر لرزه ای باید توجه کرد که هر دو راهکار، بخشی از سیستم های کنترل پاسخ لرزه ای محسوب می شوند، اما الزامات طراحی آنها متفاوت است. انتخاب میان این دو به نوع ساختمان، سطح خطر لرزه ای منطقه، اهمیت بهره برداری پس از زلزله، وضعیت معماری، شرایط فونداسیون، نوع خاک، ارتفاع سازه و بودجه پروژه بستگی دارد. حتی نوع مصالح ساختمانی مورد استفاده در سازه، وزن کلی ساختمان و میزان شکل پذیری اعضا می تواند بر تصمیم نهایی اثر بگذارد. به همین دلیل، انتخاب میراگر یا جداگر نباید صرفا بر اساس یک مزیت تبلیغاتی انجام شود، بلکه باید نتیجه تحلیل فنی، مدل سازی دقیق و بررسی اقتصادی باشد.

تفاوت از نظر نحوه عملکرد و مکانیزم

مهم ترین تفاوت میان میراگر و جداگر در نحوه برخورد آنها با انرژی زلزله است. میراگرها با ورود نیرو و تغییر شکل به سازه فعال می شوند و تلاش می کنند انرژی جنبشی و ارتعاشی را جذب یا مستهلک کنند. برای مثال، در میراگر ویسکوز، حرکت نسبی دو سر میراگر باعث عبور سیال از مجراهای داخلی می شود و انرژی حرکت به گرما تبدیل می گردد. در میراگر اصطکاکی، لغزش کنترل شده بین صفحات باعث اتلاف انرژی می شود. در میراگر فلزی نیز تغییر شکل غیرالاستیک کنترل شده در قطعات فولادی، بخشی از انرژی زلزله را جذب می کند. بنابراین میراگر مستقیما با پاسخ سازه درگیر است و عملکرد آن به میزان جابجایی، سرعت حرکت و محل نصب بستگی دارد.

اما جداگر لرزه ای با مکانیزمی متفاوت عمل می کند. جداگر معمولا انعطاف پذیری افقی سازه را در تراز پایه افزایش می دهد و باعث می شود دوره تناوب ساختمان بیشتر شود. با افزایش دوره تناوب، شتاب وارد شده به طبقات کاهش می یابد و نیروهای لرزه ای کمتری به اعضای اصلی منتقل می شود. برخی جداگرها مانند جداگر لاستیکی با هسته سربی علاوه بر جداسازی، مقداری میرایی هم ایجاد می کنند. در این حالت، سیستم نه تنها ساختمان را از حرکت شدید زمین جدا می کند، بلکه بخشی از انرژی را نیز مستهلک می سازد. با این حال، عملکرد اصلی جداگر همچنان کاهش انتقال حرکت زمین به سازه است، نه جذب انرژی در طبقات.

از نظر مکانیزم، میراگر به تغییر شکل یا حرکت نسبی داخل سازه نیاز دارد، اما جداگر عمدتا در پایه ساختمان کار می کند و رفتار کلی سازه را تغییر می دهد. همین تفاوت باعث می شود طراحی آنها نیز متفاوت باشد. در سیستم میراگر، مهندس باید محل های مناسب نصب را در بادبندها، قاب ها یا دیوارها انتخاب کند تا انرژی به شکل موثری مستهلک شود. در سیستم جداگر، تمرکز اصلی بر طراحی تراز جداسازی، کنترل جابجایی پایه، جزئیات اتصال و حفظ پایداری قائم ساختمان است. بنابراین تفاوت میراگر و جداگرها از نظر عملکرد، به این نکته برمی گردد که یکی انرژی وارد شده را در سازه کنترل می کند و دیگری تلاش می کند مقدار انرژی منتقل شده به سازه را از ابتدا کاهش دهد.

تفاوت از نظر محل نصب در سازه

محل نصب یکی از واضح ترین بخش های تفاوت میراگر و جداگر لرزه ای است. میراگرها معمولا در طبقات مختلف ساختمان و در مسیرهای انتقال نیرو نصب می شوند. رایج ترین محل نصب آنها در دهانه های مهاربندی شده، بین تیر و ستون، داخل قاب های فولادی یا بتنی، در کنار دیوارهای برشی و گاهی در نقاطی است که جابجایی نسبی قابل توجهی میان دو عضو سازه ای وجود دارد. هدف از این جانمایی آن است که هنگام زلزله، حرکت نسبی سازه باعث فعال شدن میراگر شود و انرژی به جای آسیب زدن به تیر، ستون یا اتصال، در تجهیز کنترل کننده انرژی مستهلک گردد.

جداگرها معمولا در تراز پایه نصب می شوند. این تراز می تواند بین فونداسیون و ستون ها، زیر دیوارهای اصلی، زیر هسته مرکزی ساختمان یا در پل ها بین پایه و عرشه باشد. به همین دلیل اجرای جداگر در ساختمان های نوساز معمولا ساده تر از ساختمان های موجود است؛ زیرا از ابتدا می توان فونداسیون، تراز جداسازی، رایزرهای تاسیساتی، درزهای پیرامونی و مسیرهای دسترسی برای بازرسی را بر اساس نیاز جداگر طراحی کرد. در ساختمان های موجود، نصب جداگر می تواند بسیار پیچیده باشد، چون باید سازه به صورت مرحله ای مهار، برش، جک گذاری و از تراز پایه جدا شود.

از نظر معماری و اجرا، میراگرها انعطاف بیشتری در جانمایی دارند. البته نصب آنها نیز محدودیت هایی دارد و نباید باعث اختلال در مسیر عبور، نما، تیغه چینی، تاسیسات یا کاربری فضا شود. در مقابل، جداگر لرزه ای در یک تراز مشخص اجرا می شود و نیازمند فضای کافی برای جابجایی جانبی ساختمان است. اطراف ساختمان باید درز مناسب داشته باشد تا هنگام زلزله، سازه جدا شده با ساختمان های مجاور یا دیوارهای پیرامونی برخورد نکند. بنابراین در زمین های محدود شهری، اجرای جداگر ممکن است با چالش بیشتری همراه باشد.

در پروژه های مقاوم سازی، اگر ساختمان فضای کافی برای نصب بادبند یا قاب کمکی داشته باشد، میراگر می تواند گزینه کاربردی تری باشد. اما اگر پروژه از ابتدا طراحی می شود و اهمیت بهره برداری پس از زلزله بسیار بالاست، جداگر پایه می تواند عملکرد قابل توجهی داشته باشد. به همین دلیل، تفاوت میراگر و جداساز لرزه ای از نظر محل نصب، تنها یک تفاوت اجرایی نیست؛ بلکه روی معماری، فونداسیون، تاسیسات، جزئیات اتصال و حتی برنامه زمان بندی پروژه اثر مستقیم می گذارد.

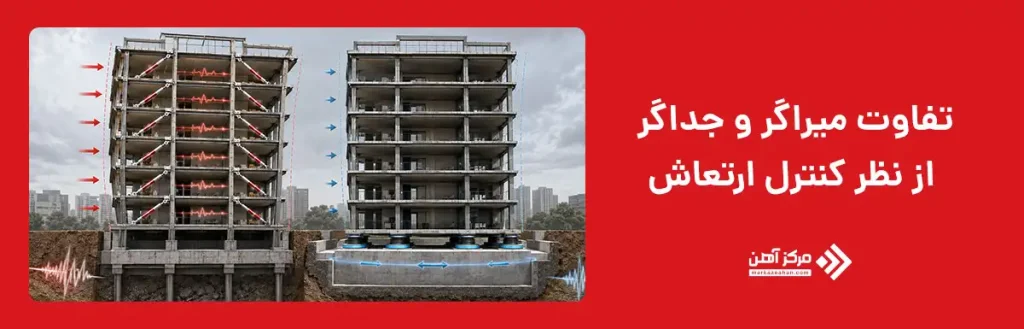

تفاوت از نظر کنترل ارتعاش

در بحث کنترل ارتعاش، میراگر و جداگر هر دو با هدف کاهش پاسخ لرزه ای ساختمان به کار می روند، اما نوع کنترلی که ایجاد می کنند متفاوت است. میراگرها بیشتر روی کاهش دامنه نوسان، کم کردن دریفت طبقات، کاهش نیروهای داخلی و جلوگیری از تمرکز آسیب در اعضای سازه ای اثر می گذارند. زمانی که ساختمان در اثر زلزله شروع به نوسان می کند، میراگرها با جذب انرژی باعث می شوند حرکت رفت و برگشتی سریع تر کاهش پیدا کند. این موضوع در ساختمان های بلند، سازه های دارای قاب خمشی، ساختمان های صنعتی و پروژه هایی که کنترل تغییر مکان نسبی طبقات اهمیت دارد، بسیار کاربردی است.

جداگرها از زاویه دیگری ارتعاش را کنترل می کنند. هدف اصلی جداگر کاهش شتاب منتقل شده از زمین به ساختمان است. وقتی ساختمان روی جداگر قرار می گیرد، پاسخ سازه به جای آنکه تابع مستقیم حرکات سریع زمین باشد، به رفتار سیستم جداسازی وابسته می شود. این کار معمولا باعث افزایش دوره تناوب و کاهش شتاب طبقات می گردد. در نتیجه، اجزای غیرسازه ای مانند تجهیزات بیمارستانی، دستگاه های حساس، نما، دیوارهای داخلی، سقف کاذب و تاسیسات، آسیب کمتری می بینند. به همین دلیل جداگرها برای ساختمان هایی که باید پس از زلزله قابل بهره برداری باقی بمانند، اهمیت زیادی دارند.

البته کنترل ارتعاش در جداگرها همیشه به معنای حذف کامل حرکت نیست. در سیستم جداسازی، جابجایی عمده در تراز پایه متمرکز می شود. بنابراین ساختمان ممکن است شتاب کمتری تجربه کند، اما پایه آن جابجایی قابل توجهی داشته باشد. این جابجایی باید در طراحی درزها، اتصالات تاسیساتی، رمپ ها، پله ها و ورودی ها لحاظ شود. در مقابل، میراگرها معمولا جابجایی پایه را تغییر نمی دهند، بلکه پاسخ طبقات را از طریق اتلاف انرژی کنترل می کنند.

در مقایسه میراگر و جداگر لرزه ای از نظر کنترل ارتعاش می توان گفت میراگر برای کاهش نوسان و اتلاف انرژی داخل سازه مناسب است، اما جداگر برای کاهش انتقال حرکت زمین به کل ساختمان کارایی بیشتری دارد. به همین دلیل، در ساختمان هایی با تجهیزات حساس، جداگر می تواند انتخاب مطلوب تری باشد؛ در حالی که برای کاهش دریفت، کنترل آسیب موضعی و مقاوم سازی سازه های موجود، میراگرها کاربرد گسترده تری دارند.

تفاوت از نظر اثرگذاری بر طراحی سازه

اثر میراگر و جداگر بر طراحی سازه کاملا متفاوت است. وقتی از میراگر استفاده می شود، سازه همچنان با زمین در ارتباط مستقیم قرار دارد و نیروهای زلزله وارد سیستم اصلی می شوند؛ اما بخشی از انرژی توسط میراگرها جذب می گردد. بنابراین مهندس طراح باید میراگرها را به عنوان اجزای مکمل سیستم باربر جانبی در مدل سازه وارد کند. محل نصب، سختی، ظرفیت جذب انرژی، نوع رفتار، میزان میرایی افزوده و تاثیر آنها بر دریفت طبقات باید در تحلیل های خطی و غیرخطی بررسی شود. در این حالت، قاب ها، دیوارهای برشی یا مهاربندها همچنان نقش اصلی خود را دارند، اما عملکرد آنها با کمک میراگر بهبود پیدا می کند.

در مقابل، جداگر لرزه ای رفتار کلی سازه را از پایه تغییر می دهد. زمانی که ساختمان روی جداگر قرار می گیرد، مدل تحلیلی باید شامل تراز جداسازی، سختی افقی جداگرها، میرایی موثر، ظرفیت جابجایی، نیروی بازگرداننده و پایداری قائم باشد. در این سیستم، نیروهای وارد شده به سازه فوقانی معمولا کاهش پیدا می کند، اما جابجایی در تراز جداسازی افزایش می یابد. بنابراین طراحی سازه جدا شده تنها به محاسبه اعضای فوقانی محدود نمی شود، بلکه باید فونداسیون، تراز زیرین، اتصالات، مسیرهای دسترسی و اجزای پیرامونی نیز با دقت طراحی شوند.

از نظر طراحی معماری و سازه ای، جداگر به هماهنگی بیشتری میان تیم های مختلف نیاز دارد. مهندس سازه باید با معمار، طراح تاسیسات، مجری فونداسیون و مشاور ژئوتکنیک هماهنگ باشد تا درزهای حرکتی، لوله ها، کابل ها، کانال ها و مسیرهای ارتباطی هنگام زلزله دچار پارگی یا شکست نشوند. در سیستم میراگر نیز هماهنگی لازم است، اما معمولا تمرکز آن روی جانمایی داخل قاب ها و کنترل تداخل با فضاهای معماری است.

بنابراین تفاوت میراگر و جداگرها از نظر طراحی به این نکته برمی گردد که میراگر عملکرد لرزه ای سازه موجود یا طراحی شده را تقویت می کند، اما جداگر می تواند فلسفه طراحی سازه را از پایه تغییر دهد. در ساختمان های مهم، این تغییر می تواند باعث کاهش آسیب های سازه ای و غیرسازه ای شود، اما نیازمند تحلیل دقیق تر، جزئیات اجرایی حساس تر و کنترل کیفی جدی تر است.

تفاوت از نظر مصالح ساختمانی

از نظر مصالح و اجزای تشکیل دهنده، میراگرها و جداگرها تفاوت های قابل توجهی دارند. میراگرها بسته به نوع عملکرد خود می توانند از فولاد، صفحات اصطکاکی، سیال ویسکوز، لاستیک های مهندسی، مواد ویسکوالاستیک یا ترکیبی از چند ماده ساخته شوند. برای مثال، در میراگرهای فلزی، فولاد شکل پذیر نقش اصلی را در جذب انرژی دارد و باید توانایی تحمل تغییر شکل های چرخه ای را داشته باشد. در میراگرهای ویسکوز، کیفیت سیال، آب بندی، پوسته فلزی و مقاومت در برابر نشتی بسیار مهم است. در میراگرهای اصطکاکی نیز جنس صفحات، ضریب اصطکاک و پایداری عملکرد در چرخه های متعدد اهمیت دارد.

جداگرهای لرزه ای نیز انواع مختلفی دارند. جداگر لاستیکی با هسته سربی، جداگر لاستیکی با میرایی بالا، جداگر اصطکاکی آونگی و سیستم های ترکیبی از نمونه های رایج هستند. در این تجهیزات، لاستیک مسلح شده با ورق های فولادی، هسته سربی، صفحات لغزشی، فولادهای مقاوم، پوشش های ضد خوردگی و اجزای اتصال دهنده نقش مهمی دارند. جداگر باید هم بار قائم ساختمان را تحمل کند و هم امکان تغییر مکان افقی کنترل شده را فراهم سازد. بنابراین کیفیت مواد، دوام در بلندمدت، مقاومت در برابر خزش، خوردگی، تغییرات دمایی و فرسودگی اهمیت زیادی دارد.

در مقایسه با میراگر، جداگر معمولا با بار قائم بسیار سنگین تری درگیر است؛ زیرا وزن کل سازه یا بخشی از آن روی جداگر قرار می گیرد. به همین دلیل، مصالح به کار رفته در آن باید از نظر ظرفیت فشاری، پایداری و دوام به دقت کنترل شوند. میراگرها بیشتر با نیروهای جانبی و تغییر شکل های نسبی سر و کار دارند و طراحی مصالح آنها بر اساس جذب انرژی و عملکرد چرخه ای انجام می شود. این تفاوت باعث می شود آزمون های کنترل کیفیت، استانداردهای ساخت و الزامات نصب در هر سیستم متفاوت باشد.

در جمع بندی این بخش، تفاوت میراگر و جداساز لرزه ای از نظر مصالح فقط به جنس تجهیزات محدود نیست. نوع عملکرد، محل قرارگیری، میزان بار، شرایط محیطی و نحوه نگهداری باعث می شود انتخاب مصالح در هر سیستم منطق خاص خود را داشته باشد. برای پروژه های مهم، استفاده از مصالح استاندارد، گواهی فنی معتبر، تست های کارخانه ای و کنترل کیفیت نصب، به اندازه انتخاب نوع سیستم اهمیت دارد.

تفاوت از نظر هزینه اجرا

هزینه اجرا یکی از مهم ترین عوامل تصمیم گیری میان میراگر و جداگر است. اجرای میراگرها معمولا به تعداد تجهیزات، نوع میراگر، محل نصب، نیاز به تقویت قاب ها، جزئیات اتصال، عملیات جوشکاری یا پیچ و مهره، دسترسی اجرایی و زمان نصب وابسته است. در ساختمان های موجود، هزینه میراگر می تواند تحت تاثیر تخریب های موضعی، باز کردن نما یا دیوار داخلی، تقویت اعضای موجود و محدودیت بهره برداری ساختمان افزایش پیدا کند. با این حال، در بسیاری از پروژه های مقاوم سازی، میراگر نسبت به جداگر گزینه اقتصادی تر و اجرایی تر محسوب می شود.

جداگر لرزه ای معمولا هزینه اولیه بالاتری دارد، به ویژه اگر در ساختمان موجود اجرا شود. در ساختمان نوساز، اگر از مرحله طراحی اولیه برای جداسازی لرزه ای برنامه ریزی شده باشد، هزینه ها قابل کنترل تر است. اما در ساختمان موجود، اجرای جداگر می تواند شامل عملیات سنگین مانند شمع بندی، جک گذاری، برش ستون ها یا دیوارها، ساخت تراز جداسازی، تقویت فونداسیون و اصلاح تاسیسات باشد. این عملیات هم پرهزینه است و هم نیاز به تیم اجرایی متخصص دارد. همچنین تجهیزات جداگر به دلیل حساسیت بالا و ظرفیت باربری زیاد، معمولا قیمت قابل توجهی دارند.

با وجود این، هزینه اجرا نباید فقط بر اساس مبلغ اولیه سنجیده شود. در ساختمان های حیاتی، کاهش خسارت پس از زلزله و حفظ امکان بهره برداری می تواند ارزش اقتصادی زیادی ایجاد کند. برای مثال، بیمارستانی که بعد از زلزله باید فعال بماند، ممکن است با اجرای جداگر هزینه اولیه بیشتری بپردازد، اما از توقف عملکرد، خرابی تجهیزات و هزینه های بازسازی گسترده جلوگیری کند. در مقابل، یک ساختمان اداری معمولی ممکن است با نصب میراگر به سطح ایمنی و عملکرد مطلوب برسد.

در فرق میراگر و جداگر از نظر اقتصادی، می توان گفت میراگرها اغلب برای مقاوم سازی مرحله ای و پروژه هایی با محدودیت بودجه مناسب تر هستند، در حالی که جداگرها برای پروژه های جدید، مهم و حساس که عملکرد پس از زلزله اهمیت بالایی دارد، گزینه قدرتمندتری محسوب می شوند. البته نتیجه نهایی باید با تحلیل هزینه چرخه عمر، سطح خطر لرزه ای، اهمیت ساختمان و هدف عملکردی پروژه تعیین شود.

تفاوت از نظر کاربرد در ساختمان

کاربرد میراگر و جداگر در ساختمان به هدف طراحی و شرایط پروژه بستگی دارد. میراگرها در ساختمان های بلند، برج ها، سازه های صنعتی، ساختمان های فولادی و بتنی، پل ها، سوله های خاص و پروژه های مقاوم سازی کاربرد دارند. یکی از مزیت های مهم میراگر این است که می توان آن را در بسیاری از ساختمان های موجود نصب کرد، بدون اینکه لازم باشد کل سازه از فونداسیون جدا شود. به همین دلیل، در پروژه هایی که هدف کاهش دریفت طبقات، بهبود عملکرد قاب ها، کاهش آسیب اعضای سازه ای یا ارتقای سطح عملکرد لرزه ای است، میراگر گزینه کاربردی و منعطفی محسوب می شود.

جداگرها بیشتر در ساختمان هایی استفاده می شوند که اهمیت عملکردی بالایی دارند. بیمارستان ها، مراکز مدیریت بحران، ساختمان های مخابراتی، مراکز داده، موزه ها، آزمایشگاه ها، ساختمان های تاریخی و پل های مهم از جمله پروژه هایی هستند که استفاده از جداگر لرزه ای در آنها می تواند بسیار موثر باشد. دلیل این موضوع آن است که جداگرها نه تنها آسیب سازه ای را کاهش می دهند، بلکه از آسیب تجهیزات و اجزای غیرسازه ای نیز تا حد زیادی جلوگیری می کنند. در ساختمان های دارای تجهیزات حساس، کاهش شتاب طبقات اهمیت بسیار زیادی دارد و جداگرها در این زمینه عملکرد مناسبی دارند.

در ساختمان های معمولی، انتخاب جداگر یا میراگر باید با دقت اقتصادی انجام شود. اگر هدف فقط افزایش ایمنی جانی و کاهش احتمال خرابی شدید باشد، ممکن است سیستم های متداول مقاوم سازی یا استفاده از میراگر کفایت کند. اما اگر هدف کاهش خسارت و حفظ بهره برداری پس از زلزله باشد، جداگر می تواند انتخاب مناسب تری باشد. در ساختمان های بلند نیز همیشه جداگر بهترین گزینه نیست، زیرا افزایش دوره تناوب و جابجایی پایه باید با مشخصات سازه هماهنگ باشد. در چنین پروژه هایی، استفاده از میراگرها برای کنترل دریفت و ارتعاش طبقات بالاتر رایج تر است.

در نتیجه، تفاوت میراگر و جداگرها از نظر کاربرد نشان می دهد که هیچ کدام پاسخ قطعی برای همه پروژه ها نیستند. میراگر برای کنترل انرژی داخل سازه و مقاوم سازی انعطاف پذیر مناسب است، در حالی که جداگر برای کاهش ورودی زلزله و حفاظت سطح بالا از سازه و تجهیزات کاربرد دارد. انتخاب درست زمانی انجام می شود که نوع ساختمان، اهمیت بهره برداری، شرایط اجرا و هدف عملکردی پروژه همزمان بررسی شوند.

تفاوت از نظر مزایا و معایب

برای شناخت بهتر تفاوت میراگر و جداگرها باید مزایا و معایب هر سیستم را در کنار هم دید. میراگرها معمولا نصب انعطاف پذیرتری دارند، در مقاوم سازی ساختمان های موجود قابل استفاده هستند، می توانند دریفت طبقات را کاهش دهند و با اضافه کردن میرایی، آسیب اعضای اصلی سازه را کم کنند. از طرف دیگر، عملکرد آنها به جانمایی صحیح، طراحی دقیق اتصالات و هماهنگی با سیستم باربر جانبی وابسته است. اگر میراگر در محل نامناسب نصب شود یا ظرفیت آن درست انتخاب نشود، تاثیر مورد انتظار را ایجاد نمی کند. همچنین برخی انواع میراگر نیاز به بازرسی دوره ای، کنترل نشتی، تعویض قطعات یا بررسی عملکرد پس از زلزله دارند.

جداگرهای لرزه ای مزیت بزرگی در کاهش شتاب وارد شده به ساختمان دارند. این موضوع باعث می شود آسیب اجزای غیرسازه ای و تجهیزات حساس کاهش یابد. همچنین در ساختمان های مهم، جداگر می تواند سطح عملکرد پس از زلزله را به شکل قابل توجهی بهبود دهد. با این حال، جداگرها هزینه اولیه بیشتری دارند، اجرای آنها در ساختمان های موجود پیچیده تر است و نیاز به فضای کافی برای جابجایی جانبی دارند. علاوه بر این، طراحی تاسیسات عبوری از تراز جداسازی باید بسیار دقیق انجام شود تا هنگام زلزله دچار پارگی یا شکست نشوند.

جدول زیر جمع بندی ساده ای از مزایا و معایب دو سیستم را نشان می دهد:

معیار مقایسه	میراگر	جداگر لرزه ای
هدف اصلی	جذب و اتلاف انرژی داخل سازه	کاهش انتقال حرکت زمین به سازه
محل نصب رایج	طبقات، قاب ها، مهاربندها و دیوارها	تراز پایه یا زیر عرشه پل
مناسب برای مقاوم سازی	معمولا مناسب تر	دشوارتر و پرهزینه تر
کنترل شتاب طبقات	متوسط تا خوب	بسیار موثر در پروژه های مناسب
کنترل دریفت طبقات	بسیار کاربردی	وابسته به نوع سازه و طراحی
هزینه اولیه	معمولا کمتر از جداگر	معمولا بیشتر
نیاز به فضای حرکتی	کمتر	بیشتر در تراز جداسازی

در نهایت، مزایا و معایب هر سیستم باید نسبت به هدف پروژه ارزیابی شود. اگر پروژه به دنبال راهکاری اجرایی برای کاهش آسیب در ساختمان موجود باشد، میراگرها می توانند انتخاب مناسبی باشند. اگر پروژه از ابتدا طراحی می شود و حفظ عملکرد بعد از زلزله اهمیت بالایی دارد، جداگر لرزه ای می تواند برتری داشته باشد. بنابراین تفاوت میراگر و جداساز لرزه ای فقط در تکنولوژی آنها نیست، بلکه در سطح عملکرد مورد انتظار، محدودیت اجرایی و منطق اقتصادی پروژه نیز دیده می شود.

میراگر برای ساختمان بهتر است یا جداگر لرزه ای؟

پاسخ قطعی به این سوال وجود ندارد، زیرا انتخاب میان میراگر و جداگر لرزه ای به شرایط پروژه وابسته است. اگر ساختمان موجود باشد و امکان مداخله گسترده در فونداسیون وجود نداشته باشد، استفاده از میراگر اغلب گزینه مناسب تری است. در این شرایط می توان با افزودن میراگر در قاب ها، بادبندها یا نقاط دارای تغییر شکل نسبی، بخشی از انرژی زلزله را جذب کرد و سطح عملکرد سازه را بهبود داد. این روش معمولا برای ساختمان های اداری، مسکونی، صنعتی و سازه هایی که نیاز به مقاوم سازی هدفمند دارند کاربرد زیادی دارد.

اما اگر ساختمان در مرحله طراحی اولیه قرار دارد و اهمیت آن زیاد است، جداگر لرزه ای می تواند انتخاب قدرتمندتری باشد. در بیمارستان ها، مراکز امدادی، ساختمان های کنترل بحران، مراکز داده و سازه هایی که باید بعد از زلزله قابل بهره برداری باقی بمانند، کاهش شتاب طبقات اهمیت بالایی دارد. در چنین پروژه هایی، جداگر می تواند آسیب تجهیزات، تاسیسات و اجزای غیرسازه ای را کاهش دهد. البته اجرای جداگر نیازمند طراحی دقیق تراز پایه، کنترل جابجایی جانبی، درز پیرامونی مناسب و هماهنگی کامل با تاسیسات است.

در پروژه های بلندمرتبه، انتخاب میان این دو سیستم باید با تحلیل دینامیکی دقیق انجام شود. ممکن است میراگر برای کنترل دریفت و نوسان طبقات مناسب تر باشد، در حالی که جداگر برای برخی ساختمان های کوتاه تر و مهم عملکرد بهتری داشته باشد. گاهی نیز استفاده ترکیبی از جداگر و میراگر بهترین پاسخ است؛ به این صورت که جداگر، انتقال انرژی زلزله را در پایه کاهش می دهد و میراگر، ارتعاش باقی مانده را کنترل می کند.

بنابراین در مقایسه میراگر و جداگر لرزه ای نمی توان گفت یکی همیشه بهتر از دیگری است. میراگر زمانی بهتر است که هدف، مقاوم سازی، کاهش دریفت، کنترل انرژی و اجرای منعطف باشد. جداگر لرزه ای زمانی بهتر است که هدف، کاهش شتاب، حفظ بهره برداری پس از زلزله و حفاظت از تجهیزات حساس باشد. تصمیم نهایی باید بر اساس تحلیل سازه، نوع کاربری، سطح اهمیت ساختمان، شرایط خاک، بودجه و محدودیت های اجرایی گرفته شود.
