آموزش نصب فتوسل آسانسور به صورت مرحله به مرحله

آموزش نصب فتوسل آسانسور شامل مجموعه ای از اقدامات مکانیکی و الکتریکی است که باید با توجه به مدل چشمی، نوع درب و دستورالعمل سازنده انجام شوند. فتوسل باید در موقعیتی نصب شود که محدوده عبور افراد و اجسام را به درستی پوشش دهد و در زمان بسته شدن درب، وجود مانع را تشخیص دهد. انتخاب محل نامناسب، تراز نبودن سنسورها یا اشتباه در اتصالات می تواند عملکرد سیستم ایمنی درب را مختل کند. به همین دلیل پیش از اجرا باید وضعیت درب، محل عبور کابل ها و فضای نصب بررسی شود. در پروژه های ساختمانی، هزینه تجهیزات و قطعات فلزی آسانسور نیز ممکن است تحت تاثیر عواملی مانند قیمت آهن قرار گیرد، اما در نصب چشمی اولویت اصلی باید اجرای صحیح و ایمن سیستم باشد.

در آموزش نصب چشمی آسانسور نمی توان یک روش اتصال را برای تمام مدل ها در نظر گرفت. ابتدا باید مشخصات فنی فتوسل آسانسور شامل ولتاژ تغذیه، نوع خروجی، محل فرستنده و گیرنده و دستورالعمل اتصال سازنده بررسی شود. سپس نصب مکانیکی انجام شده و بعد از اطمینان از قرارگیری صحیح تجهیزات، مرحله اتصال الکتریکی آغاز می شود. در پایان نیز چشمی باید در شرایط مختلف آزمایش شود تا مشخص شود ورود مانع به محدوده درب، فرمان مناسب را در سیستم ایجاد می کند. بنابراین یک نصب اصولی فقط به بستن سنسور روی درب محدود نیست و مجموعه ای از آماده سازی، نصب، اتصال، تنظیم و آزمایش نهایی را شامل می شود.

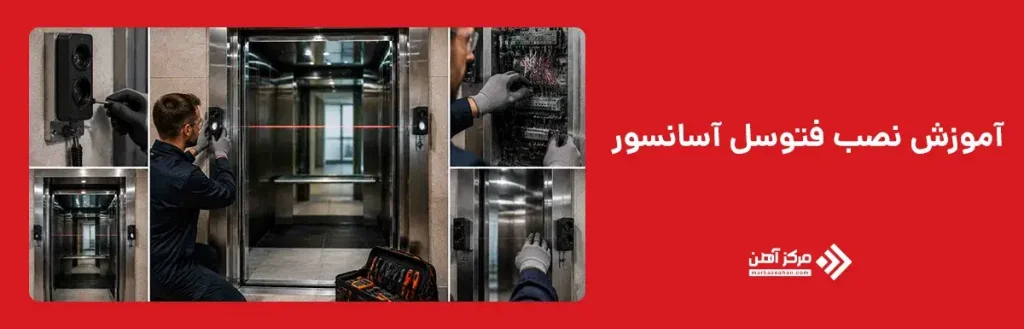

آموزش نصب فتوسل آسانسور

برای شروع نصب باید نوع درب و شرایط حرکت آن بررسی شود تا محل قرارگیری سنسورها مشخص باشد. این موضوع در سیستم های مختلف اهمیت دارد؛ برای مثال در یک آسانسور کششی نیز فتوسل بخشی از سیستم ایمنی درب محسوب می شود و عملکرد آن باید با اپراتور درب و مدار فرمان هماهنگ باشد. ابتدا تجهیزات مورد نیاز آماده می شوند، سپس برق ایمن سازی شده و محل نصب مشخص می شود. بعد از نصب مکانیکی، کابل ها مطابق نقشه همان محصول متصل می شوند. در این مرحله نباید صرفا بر اساس رنگ سیم ها یا تجربه نصب یک مدل دیگر عمل کرد، زیرا آرایش سیم و نوع خروجی محصولات مختلف می تواند متفاوت باشد.

در ادامه، فرستنده و گیرنده یا دو شاخه پرده نوری در موقعیت صحیح قرار می گیرند و پس از برقراری اتصالات، تراز و عملکرد سیستم بررسی می شود. برخلاف انواع موتور آسانسور که به سیستم محرکه مربوط هستند، فتوسل مستقیما با تشخیص مانع در محدوده درب ارتباط دارد؛ بنابراین مراحل نصب آن باید با تمرکز بر مدار درب انجام شود. طریقه نصب فتوسل آسانسور در جزئیات به مدل محصول وابسته است، اما ترتیب کلی شامل آماده سازی، ایمن سازی، تعیین محل، نصب مکانیکی، اتصال الکتریکی، تنظیم و تست نهایی است. در ادامه هر کدام از این مراحل به صورت مستقل توضیح داده می شوند تا مطالب هر مرحله با بخش بعدی تکرار نشوند.

مرحله	عنوان مرحله	اقدامات اصلی	نکته مهم
1	آماده سازی ابزار و تجهیزات	آماده کردن پیچ گوشتی، ابزار اندازه گیری، بست کابل، تجهیزات ایمنی، براکت و متعلقات نصب	پیش از شروع، نوع فتوسل، سلامت کابل ها و مشخصات فنی محصول بررسی شود.
2	قطع برق و ایمن سازی آسانسور	قطع تغذیه مدار درب، جلوگیری از حرکت ناگهانی درب و بررسی ایمنی محل	تا پایان عملیات نباید امکان فعال شدن ناخواسته سیستم وجود داشته باشد.
3	مشخص کردن محل و ارتفاع نصب	تعیین موقعیت فرستنده و گیرنده یا شاخه های پرده نوری و علامت گذاری محل نصب	ارتفاع و محل نصب باید طبق دستورالعمل سازنده و نوع درب انتخاب شود.
4	نصب فتوسل روی درب	ثابت کردن براکت و سنسورها و تعیین مسیر مناسب عبور کابل	سنسور نباید در اثر لرزش یا حرکت درب جابه جا شود و کابل نیز نباید تحت فشار قرار گیرد.
5	سیم کشی فتوسل آسانسور	عبور کابل، شناسایی سیم های تغذیه و خروجی و اتصال آنها به ترمینال های مربوط	رنگ سیم به تنهایی ملاک نیست و باید نقشه سیم کشی همان مدل بررسی شود.
6	اتصال فتوسل به تابلو فرمان	اتصال خروجی سنسور به ورودی مربوط در تابلو و تطبیق ولتاژ تغذیه	نوع خروجی فتوسل باید با ورودی مدار فرمان و اپراتور درب سازگار باشد.
7	تنظیم و تراز کردن فتوسل	هم راستا کردن فرستنده و گیرنده یا تنظیم دو شاخه پرده نوری	تنظیم باید به گونه ای باشد که تشخیص مانع در زمان حرکت درب پایدار باقی بماند.
8	تست عملکرد پس از نصب	قرار دادن مانع در محدوده تشخیص و بررسی واکنش درب در چند چرخه	تست باید در چند نقطه انجام شود و فقط روشن بودن چراغ سنسور ملاک عملکرد صحیح نیست.

مرحله اول؛ آماده سازی ابزار و تجهیزات مورد نیاز

پیش از باز کردن قاب درب یا دسترسی به اتصالات، ابزار مورد نیاز را آماده کنید تا عملیات نصب در میانه کار متوقف نشود. پیچ گوشتی مناسب، ابزار اندازه گیری، تجهیزات نصب سنسور، بست کابل، ابزار اتصال سیم و وسایل ایمنی از تجهیزات معمول هستند. نوع پیچ، براکت یا متعلقات نصب نیز باید با محصول مورد استفاده مطابقت داشته باشد. وجود دفترچه فنی سنسور در این مرحله ضروری است، زیرا مشخصات تغذیه و ترمینال های هر مدل از روی مستندات سازنده کنترل می شود.

در روش نصب فتوسل آسانسور، آماده سازی فقط به جمع کردن ابزار محدود نمی شود. باید خود فتوسل، کابل ها، کانکتورها و متعلقات آن نیز از نظر آسیب ظاهری بررسی شوند. طول کابل باید برای مسیر پیش بینی شده کافی باشد و محل عبور آن نباید باعث کشیدگی یا گیر کردن سیم هنگام حرکت درب شود. همچنین پیش از اجرا مشخص کنید با فتوسل نقطه ای یا پرده ای روبرو هستید، زیرا تجهیزات نصب و موقعیت سنسورها در این دو سیستم متفاوت است. این بررسی اولیه احتمال باز کردن مجدد تجهیزات و اصلاح نصب در مراحل بعد را کاهش می دهد.

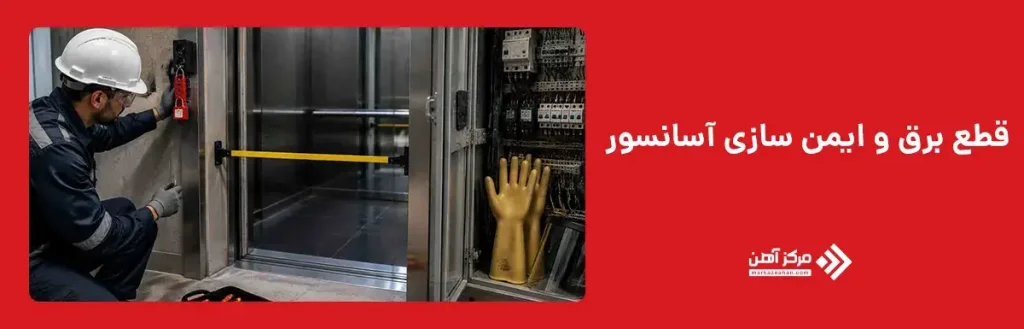

مرحله دوم؛ قطع برق و ایمن سازی آسانسور

پیش از شروع هرگونه کار روی سنسور، سیم ها یا تابلو فرمان، برق بخش مربوط به درب آسانسور باید طبق دستورالعمل ایمنی قطع و از بی برق بودن مدار اطمینان حاصل شود. این مرحله یکی از مهم ترین بخش های نحوه نصب فتوسل آسانسور است، زیرا کار روی مدار فعال می تواند خطر برق گرفتگی، اتصال کوتاه یا آسیب به برد کنترل را ایجاد کند. علاوه بر قطع تغذیه، باید از حرکت ناگهانی درب نیز جلوگیری شود تا هنگام نصب یا عبور کابل، فشار مکانیکی به دست یا تجهیزات وارد نشود. استفاده از تجهیزات حفاظت فردی و رعایت الزامات ایمنی کار در محیط آسانسور در این مرحله ضروری است.

بعد از قطع برق، وضعیت محل نصب باید بررسی شود. وجود سیم آسیب دیده، رطوبت، لبه تیز فلزی یا قطعات لق می تواند نصب را با مشکل مواجه کند. بهتر است مسیر عبور کابل نیز قبل از ادامه کار مشخص شود تا سیم ها بعدا در مسیر حرکت لته های درب یا کفشک ها قرار نگیرند. در نصب سنسور درب آسانسور، ایمن سازی صحیح به این معناست که تا پایان عملیات، هیچ فردی نتواند به صورت ناخواسته سیستم را فعال کند. به همین دلیل این مرحله باید کامل انجام شود و سپس نصب مکانیکی آغاز گردد.

مرحله سوم؛ مشخص کردن محل و ارتفاع مناسب نصب فتوسل

در این مرحله باید محل قرارگیری چشمی به گونه ای انتخاب شود که محدوده عبور افراد و اجسام را به درستی پوشش دهد. در مدل های نقطه ای، فرستنده و گیرنده باید دقیقا روبروی یکدیگر قرار بگیرند و مانعی بین مسیر نوری آنها وجود نداشته باشد. ارتفاع نصب نیز نباید به صورت حدسی انتخاب شود و باید با دستورالعمل سازنده، نوع درب و محدوده ای که قرار است پایش شود تطبیق داشته باشد. در نحوه نصب چشمی آسانسور، چند سانتی متر جابه جایی نامناسب می تواند باعث شود یک مانع کوچک یا بخشی از بدن فرد در محدوده تشخیص قرار نگیرد.

قبل از سوراخ کاری یا ثابت کردن براکت ها، بهتر است محل نصب با متر و علامت گذاری دقیق مشخص شود. دو طرف درب باید از نظر ارتفاع و راستای افقی کنترل شوند تا سنسورها در یک محور قرار بگیرند. همچنین باید بررسی شود که حرکت درب، قاب یا قطعات مکانیکی مسیر دید سنسور را قطع نکنند. برای نصب چشمی درب آسانسور، انتخاب محل مناسب از همان ابتدا اهمیت زیادی دارد، زیرا اصلاح محل پس از سیم کشی و تثبیت کابل ها زمان بر است. پس از اطمینان از موقعیت مناسب، می توان وارد مرحله نصب مکانیکی شد.

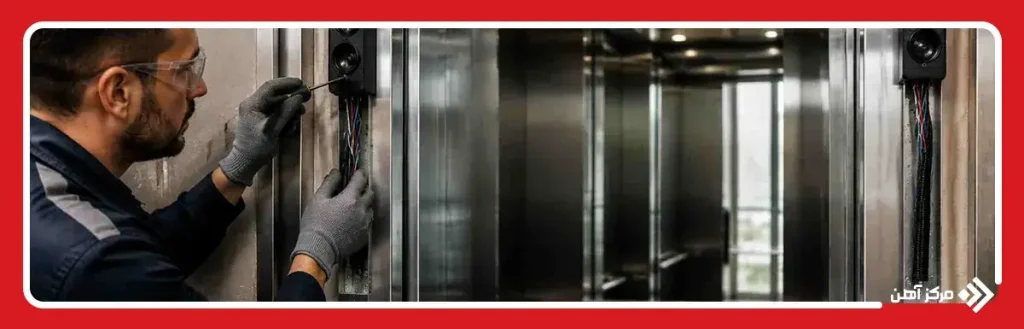

مرحله چهارم؛ نصب فتوسل روی درب آسانسور

پس از تعیین محل، پایه یا براکت فتوسل روی قسمت مناسب قاب یا مجموعه درب نصب می شود. سنسور باید کاملا ثابت باشد و در اثر لرزش، ضربه یا باز و بسته شدن مکرر درب از جای خود حرکت نکند. هنگام بستن پیچ ها نباید فشار بیش از حد به بدنه سنسور وارد شود، زیرا ممکن است قاب پلاستیکی یا محل اتصال آسیب ببیند. در فتوسل های نقطه ای، فرستنده و گیرنده باید در دو سمت مقابل نصب شوند؛ در مدل های پرده ای نیز هر شاخه باید مطابق جهت تعیین شده توسط سازنده قرار گیرد.

در این مرحله باید به مسیر کابل نیز توجه شود. کابل نباید از نقاطی عبور کند که هنگام حرکت درب کشیده، له یا ساییده شود. استفاده از بست مناسب برای ثابت کردن سیم ها می تواند از آسیب تدریجی جلوگیری کند. در سیم بندی فتوسل آسانسور، کیفیت نصب مکانیکی اهمیت مستقیم دارد، زیرا حرکت یا لرزش سنسور می تواند بعدا باعث قطع ارتباط نوری یا ایجاد خطای متناوب شود. پس از بستن سنسورها، هنوز نباید تنظیم نهایی انجام شود؛ ابتدا باید از ثابت بودن تجهیزات و آزاد بودن مسیر حرکت درب اطمینان حاصل کرد و سپس وارد مرحله اتصال سیم ها شد.

مرحله پنجم؛ سیم کشی فتوسل آسانسور

سیم کشی فتوسل آسانسور باید دقیقا مطابق نقشه فنی همان مدل انجام شود، زیرا تعداد سیم ها، ولتاژ تغذیه و نوع خروجی در محصولات مختلف یکسان نیست. پیش از اتصال، مسیر کابل را از سنسور تا محل کنترل مشخص کنید و سیم را از بخش هایی عبور دهید که در معرض کشش، له شدگی یا حرکت قطعات درب نباشد. کابل ها باید به اندازه کافی آزاد باشند، اما نباید به شکلی رها شوند که هنگام باز و بسته شدن درب با اجزای متحرک تماس پیدا کنند. در صورت وجود کانکتور مخصوص نیز بهتر است از همان اتصال استاندارد سازنده استفاده شود و از تغییر غیرضروری سیم کشی خودداری شود.

در نحوه سیم کشی فتوسل آسانسور، تشخیص تغذیه و خروجی فرمان اهمیت زیادی دارد. نباید صرفا بر اساس رنگ سیم ها تصمیم گرفت؛ ابتدا نقشه سیم کشی فتوسل آسانسور یا راهنمای سازنده را بررسی کنید و سپس هر سیم را به ترمینال تعیین شده متصل کنید. اتصالات باید محکم و عایق باشند و هیچ قسمت بدون پوششی از سیم در معرض تماس با بدنه یا ترمینال مجاور قرار نگیرد. بعد از پایان کار نیز مسیر کابل یک بار از ابتدا تا انتها بررسی شود تا پیچ خوردگی، فشار یا اتصال سست وجود نداشته باشد.

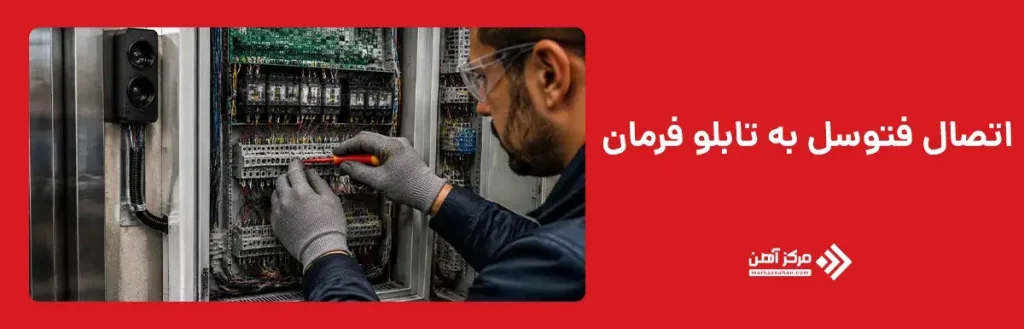

مرحله ششم؛ اتصال فتوسل به تابلو فرمان

بعد از تکمیل کابل کشی، نوبت اتصال فتوسل به تابلو فرمان آسانسور می رسد. این مرحله باید بر اساس نقشه تابلو فرمان، دستورالعمل اپراتور درب و مشخصات خروجی فتوسل انجام شود. ابتدا ترمینال مربوط به ورودی ایمنی یا فرمان بازگشت درب شناسایی می شود و سپس خروجی سنسور مطابق مدار تعریف شده به آن متصل خواهد شد. نوع خروجی فتوسل می تواند در مدل های مختلف متفاوت باشد؛ بنابراین اتصال یک مدل نباید مبنای سیم کشی مدل دیگری قرار گیرد. تطبیق ولتاژ تغذیه فتوسل با مقدار اعلام شده توسط سازنده نیز پیش از برق دار کردن مدار ضروری است.

هدف از این اتصال آن است که هنگام قطع شدن مسیر نوری یا تشخیص مانع، سیگنال مناسب به سیستم کنترل درب منتقل شود. اگر ترمینال اشتباه انتخاب شود یا نوع خروجی با ورودی مدار سازگار نباشد، ممکن است فتوسل روشن باشد اما فرمان مورد انتظار اجرا نشود. پس از بستن اتصالات، سیم ها باید مرتب و بدون فشار روی ترمینال ها قرار گیرند. در این مرحله هنوز نباید عملکرد صحیح سیستم را صرفا از روی روشن شدن چراغ سنسور نتیجه گرفت؛ صحت فرمان در مراحل تنظیم و تست عملی بررسی می شود.

مرحله هفتم؛ تنظیم و تراز کردن فتوسل

پس از نصب و اتصال الکتریکی، فرستنده و گیرنده باید در یک راستای صحیح قرار گیرند. در فتوسل نقطه ای، مسیر نوری باید بدون مانع از فرستنده به گیرنده برسد و تغییر موقعیت درب نیز باعث خروج سنسورها از تراز نشود. برای تنظیم، ابتدا وضعیت قرارگیری دو بخش را بررسی کنید و در صورت نیاز زاویه یا موقعیت براکت را به تدریج اصلاح کنید. چراغ های وضعیت موجود روی بعضی مدل ها می توانند برای تشخیص برقراری ارتباط کمک کنند، اما معیار دقیق تنظیم باید دستورالعمل همان محصول باشد.

در فتوسل های پرده ای نیز دو شاخه باید موازی و مطابق جهت نصب تعیین شده قرار گیرند. پس از رسیدن به موقعیت مناسب، پیچ ها و بست ها را محکم کنید تا تنظیم در اثر لرزش درب تغییر نکند. اگر سنسور قابلیت تنظیم حساسیت یا پارامترهای دیگری دارد، مقادیر آن نباید به صورت تجربی تغییر داده شود و باید تنظیمات توصیه شده سازنده مبنا قرار گیرد. هدف این مرحله ایجاد تشخیص پایدار مانع است؛ به طوری که سیستم در شرایط عادی بدون خطا کار کند و هنگام ورود جسم به محدوده حفاظتی، تغییر وضعیت مورد انتظار ایجاد شود.

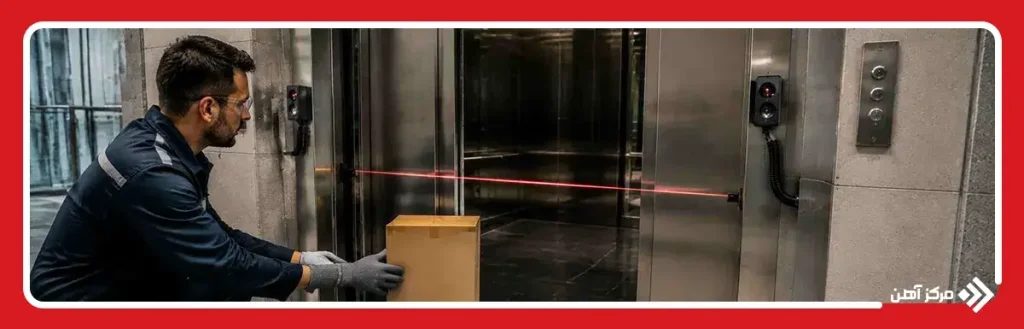

مرحله هشتم؛ تست عملکرد فتوسل پس از نصب

بعد از تکمیل نصب و تنظیم، عملکرد فتوسل باید در شرایط واقعی کنترل شود. ابتدا پس از رعایت الزامات ایمنی و مطابق دستورالعمل سازنده، سیستم در وضعیت عملیاتی قرار می گیرد و باز و بسته شدن درب بدون وجود مانع بررسی می شود. سپس هنگام بسته شدن درب، یک مانع مناسب در محدوده تشخیص فتوسل قرار می گیرد. در این حالت سنسور باید مانع را تشخیص دهد و سیستم درب واکنش تعریف شده را نشان دهد. این آزمایش بهتر است در چند نقطه از محدوده تحت پوشش انجام شود تا مشخص شود نصب و تنظیم سنسورها فقط در یک موقعیت خاص عملکرد صحیح ندارند.

تست نهایی صرفا به یک بار قطع کردن مسیر نوری محدود نمی شود. چند مرتبه باز و بسته شدن درب را بررسی کنید و مطمئن شوید عملکرد سیستم پایدار است. همچنین کابل ها، بست ها و محل قرارگیری سنسورها باید هنگام حرکت درب کنترل شوند تا جابه جایی یا کشیدگی ایجاد نشود. اگر مانع در محدوده مورد انتظار تشخیص داده نمی شود یا درب واکنش صحیح ندارد، آسانسور نباید با اتکا به این سیستم ایمنی وارد سرویس عادی شود. در چنین شرایطی باید نصب، اتصالات، تراز و تنظیمات بر اساس مستندات سازنده دوباره بررسی و نقص توسط تکنسین واجد صلاحیت برطرف شود.

نحوه نصب فتوسل نقطه ای آسانسور

فتوسل نقطه ای معمولا از یک فرستنده و یک گیرنده تشکیل شده است که باید در دو سمت مقابل ورودی درب قرار گیرند. در نصب این مدل، ابتدا محل قرارگیری هر دو بخش با اندازه گیری دقیق مشخص می شود تا فرستنده و گیرنده در یک ارتفاع و راستا باشند. پس از علامت گذاری، پایه ها نصب و سنسورها به شکلی ثابت روی آنها قرار می گیرند. مسیر مستقیم بین دو چشمی باید آزاد باشد؛ زیرا این سیستم بر اساس قطع شدن یک مسیر نوری مشخص، وجود مانع را تشخیص می دهد. به همین دلیل دقت در موقعیت نصب برای عملکرد پایدار فتوسل نقطه ای اهمیت زیادی دارد.

پس از نصب مکانیکی، کابل ها مطابق راهنمای همان محصول متصل و فرستنده و گیرنده تراز می شوند. در پایان باید با قرار دادن مانع در مسیر پرتو بررسی شود که سنسور تغییر وضعیت را تشخیص می دهد و فرمان مورد انتظار به سیستم درب منتقل می شود. در این مدل، محدوده تشخیص به مسیر یا مسیرهای نوری تعریف شده محدود است؛ بنابراین محل نصب باید با توجه به طراحی محصول انتخاب شود. اگر ارتباط بین دو بخش ناپایدار باشد، ابتدا راستای سنسورها، ثابت بودن پایه ها و سلامت اتصالات بررسی می شود و سپس تست نهایی انجام خواهد شد.

نحوه نصب فتوسل پرده ای آسانسور

در فتوسل پرده ای یا پرده نوری، به جای یک نقطه تشخیص، مجموعه ای از پرتوهای نوری در ارتفاع ورودی درب ایجاد می شود. برای نصب، دو شاخه سنسور در طرفین ورودی قرار می گیرند و باید نسبت به یکدیگر موقعیت صحیح و موازی داشته باشند. جهت نصب، بالا و پایین سنسورها و فاصله مجاز آنها باید مطابق دفترچه سازنده تعیین شود. شاخه ها باید محکم نصب شوند تا حرکت درب یا لرزش مجموعه باعث تغییر موقعیت آنها نشود. همچنین سطح سنسورها نباید توسط قطعات درب، تزئینات یا اجسام دیگر پوشانده شود.

بعد از نصب دو شاخه، کابل ها در مسیر محافظت شده هدایت و مطابق نقشه محصول متصل می شوند. سپس وضعیت ارتباط دو سمت بررسی شده و در صورت نیاز، موقعیت آنها اصلاح می شود. برای تست، مانع باید در چند ارتفاع و نقطه مختلف در محدوده پرده نوری قرار گیرد تا پوشش سیستم بررسی شود. تفاوت مهم این روش با مدل نقطه ای، گستردگی محدوده تشخیص است؛ بنابراین آزمایش تنها در یک ارتفاع برای ارزیابی کامل کافی نیست. در پایان نیز عملکرد درب در چند چرخه متوالی کنترل می شود تا از ثابت ماندن سنسورها و تشخیص پایدار مانع اطمینان حاصل شود.

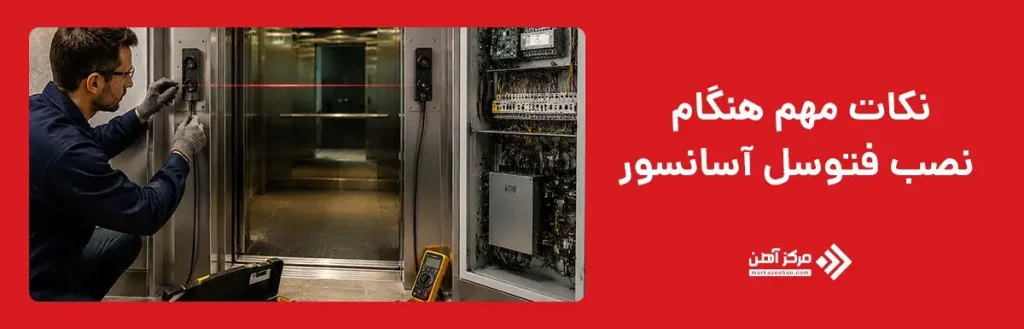

نکات مهم هنگام نصب فتوسل آسانسور

در نصب فتوسل آسانسور، تنها اتصال سنسورها و سیم کشی آنها کافی نیست و محل قرارگیری، نحوه تراز، مسیر کابل و شرایط عملکرد درب نیز باید با دقت بررسی شود. در واقع، بخشی از آموزش نصب فتوسل آسانسور به رعایت نکاتی مربوط می شود که از اختلال، تشخیص اشتباه مانع یا قطع شدن عملکرد سنسور جلوگیری می کنند. سنسورها باید در محلی ثابت نصب شوند و حرکت درب، لرزش کابین یا قطعات متحرک نباید باعث تغییر موقعیت آنها شود.

در آموزش نصب فتوسل آسانسور توجه به مشخصات فنی هر مدل اهمیت زیادی دارد؛ زیرا ولتاژ تغذیه، نوع خروجی، تعداد سیم ها، نحوه اتصال و حتی روش تنظیم سنسورها می تواند در محصولات مختلف متفاوت باشد. بنابراین هنگام نصب فتوسل آسانسور نباید صرفا بر اساس رنگ سیم ها یا تجربه نصب یک مدل دیگر عمل کرد. نقشه فنی محصول، اطلاعات تابلو فرمان و دستورالعمل شرکت سازنده باید مبنای اجرای اتصالات و تنظیمات قرار گیرد.

نکته مهم	توضیحات
بررسی مشخصات فتوسل	پیش از نصب، ولتاژ تغذیه، نوع خروجی، تعداد سیم ها و روش اتصال همان مدل بررسی شود.
انتخاب محل مناسب	سنسورها در محلی نصب شوند که حرکت و لرزش درب باعث جابه جایی یا ضربه به آنها نشود.
محافظت از کابل ها	کابل ها نباید در مسیر قطعات متحرک قرار گیرند یا هنگام حرکت درب کشیده و فشرده شوند.
تراز صحیح سنسورها	در فتوسل نقطه ای، فرستنده و گیرنده باید دقیقا در راستای مناسب یکدیگر قرار داشته باشند.
کنترل پرده نوری	در مدل پرده ای، دو شاخه باید مطابق دستورالعمل سازنده نصب شوند و محدوده پوشش آنها بررسی شود.
توجه به نقشه سیم کشی	رنگ سیم به تنهایی ملاک اتصال نیست و باید از نقشه فنی همان محصول استفاده شود.
بررسی اتصالات	پیش از برقراری برق، محکم بودن ترمینال ها و صحیح بودن سیم های تغذیه و خروجی کنترل شود.
تست چند مرحله ای	تشخیص مانع باید در چند نقطه و طی چند چرخه باز و بسته شدن درب آزمایش شود.
بررسی عملکرد واقعی درب	روشن بودن چراغ سنسور به تنهایی نشانه نصب صحیح نیست و واکنش درب به مانع باید آزمایش شود.
تایید توسط تکنسین	مشکلات مربوط به مدار و سیستم ایمنی باید توسط تکنسین واجد صلاحیت بررسی و رفع شوند.

پس از پایان نصب نیز بهتر است آزمایش عملکرد تنها در یک نقطه انجام نشود. در فتوسل های پرده ای، مانع باید در ارتفاع ها و نقاط مختلف محدوده ورودی قرار گیرد تا مشخص شود سنسور پوشش مناسبی ایجاد کرده است. در مدل های نقطه ای نیز قطع شدن مسیر بین فرستنده و گیرنده باید واکنش مورد انتظار سیستم درب را ایجاد کند. اگر سنسور در بعضی چرخه ها مانع را تشخیص می دهد و در بعضی مواقع واکنش مناسبی ندارد، سیستم نیازمند بررسی است. تراز نبودن سنسورها، اتصال نامناسب کابل، تغذیه ناپایدار، آسیب دیدگی سیم ها یا ناسازگاری مشخصات فتوسل با مدار کنترل می تواند از دلایل چنین وضعیتی باشد. تا زمانی که علت مشکل مشخص و برطرف نشده است، نباید عملکرد بخش ایمنی تایید شود.

آموزش نصب فتوسل آسانسور شامل مجموعه ای از مراحل مکانیکی، الکتریکی و کنترلی است که باید با توجه به نوع سنسور و دستورالعمل سازنده انجام شود. در این فرایند، انتخاب محل مناسب، نصب صحیح سنسورها، رعایت اصول سیم کشی، تراز دقیق فرستنده و گیرنده و در نهایت آزمایش عملکرد سیستم اهمیت زیادی دارد. در آموزش نصب چشمی آسانسور نیز نباید تنها به روشن شدن چراغ سنسور یا برقراری اتصال اکتفا کرد؛ بلکه واکنش واقعی درب در برابر مانع باید بررسی شود.

تفاوت میان فتوسل نقطه ای و پرده ای نیز باعث می شود روش نصب و تست آنها یکسان نباشد. در مدل نقطه ای، قرارگیری صحیح فرستنده و گیرنده در یک راستا اهمیت بیشتری دارد، در حالی که در مدل پرده ای باید محدوده ورودی در ارتفاع های مختلف کنترل شود. در نهایت، نصب زمانی کامل محسوب می شود که فتوسل در چند چرخه متوالی باز و بسته شدن درب، مانع را به صورت پایدار تشخیص دهد و سیستم درب واکنش صحیحی نشان دهد.
