ژئوسل چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
ژئوسل یکی از مصالح ژئوسنتتیکی مورد استفاده در مهندسی عمران و ژئوتکنیک است که به صورت شبکه ای سه بعدی از سلول های به هم پیوسته ساخته می شود. این سلول ها پس از باز شدن روی سطح زمین با موادی مانند خاک، شن، مصالح سنگی یا در برخی کاربردها بتن پر می شوند و یک سیستم محصورکننده ایجاد می کنند. هدف اصلی این ساختار، محدود کردن جابه جایی جانبی مصالح و بهبود رفتار لایه تحت بار است. از ژئوسل در تثبیت بستر راه، حفاظت شیب ها، کنترل فرسایش، ساخت مسیرهای دسترسی و تقویت زمین های ضعیف استفاده می شود. در پروژه هایی که علاوه بر عملیات خاکی، سازه ها و اجزای فلزی نیز سهم قابل توجهی از هزینه دارند، عواملی مانند قیمت آهن در کنار هزینه اجرای سیستم های بهسازی زمین می توانند بر برآورد نهایی پروژه تاثیرگذار باشند.
عملکرد مناسب ژئوسل به شرایط خاک، نوع بارگذاری، ارتفاع و ابعاد سلول ها، جنس ورق و نوع مصالح پرکننده وابسته است. به همین دلیل، پیش از انتخاب این سیستم باید مشخصات ژئوتکنیکی محل بررسی شود و انجام آزمایش خاک می تواند اطلاعاتی مانند مقاومت، دانه بندی، رطوبت و ظرفیت باربری بستر را در اختیار طراح قرار دهد. ژئوسل ها با ایجاد محصورشدگی جانبی، به توزیع بهتر بار کمک می کنند و می توانند تغییر شکل لایه های خاکی را کاهش دهند. همچنین ساختار سلولی آنها امکان استفاده از مصالح پرکننده متناسب با شرایط پروژه را فراهم می کند. در ادامه این مقاله از مرکزآهن بررسی می کنیم ژئوسل چیست، ساختار آن چگونه شکل می گیرد، ورق ژئوسل از چه موادی ساخته می شود، انواع ژئوسل چه تفاوتی دارند و کاربرد ژئوسل در پروژه های عمرانی چیست.
ژئوسل چیست؟
ژئوسل یک سیستم محصورکننده سلولی سه بعدی از خانواده ژئوسنتتیک ها است که برای تقویت، تثبیت و کنترل تغییر شکل لایه های خاکی استفاده می شود. این محصول به صورت شبکه ای از سلول های متصل به هم روی سطح پروژه باز می شود و سپس فضای داخلی سلول ها با خاک، شن، مصالح سنگی یا مواد پرکننده مناسب پر می شود. اگر بخواهیم بدانیم ژئوسل چیست، باید آن را یک روش مکانیکی برای محدود کردن حرکت جانبی مصالح و افزایش پایداری لایه دانست. در پروژه هایی که خاک بستر مقاومت کافی ندارد، ژئوسل می تواند در کنار روش های دیگر مانند بهسازی خاک به روش تزریق یا سایر روش های اصلاح زمین بررسی شود؛ البته انتخاب روش مناسب به شرایط ژئوتکنیکی، نوع بارگذاری و هدف پروژه بستگی دارد. منابع FHWA نیز استفاده از سیستم های ژئوسنتتیکی را از روش های رایج تثبیت مکانیکی بسترهای ضعیف معرفی می کنند.
عملکرد ژئوسل بر پایه محصور کردن مصالح داخل سلول ها است. وقتی بار از سطح وارد می شود، دیواره های سلولی از جابه جایی جانبی خاک یا مصالح پرکننده جلوگیری کرده و باعث توزیع بهتر تنش در سطح بزرگ تری می شوند. این رفتار می تواند به کاهش تغییر شکل، کنترل شیارشدگی و افزایش پایداری بستر کمک کند. ژئوسل ها در راه سازی، مسیرهای دسترسی، شیب ها، دیواره های خاکی و پروژه های کنترل فرسایش مورد استفاده قرار می گیرند. عملکرد واقعی آنها به ارتفاع سلول، ابعاد شبکه، جنس ورق، نوع پرکننده و شرایط خاک زیرین وابسته است؛ بنابراین طراحی باید بر اساس ویژگی های همان پروژه انجام شود.

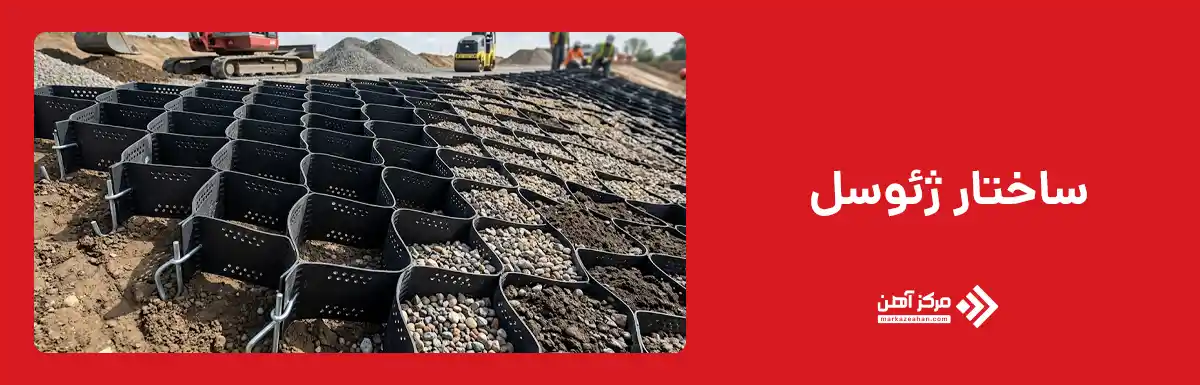

ساختار ژئوسل چگونه است؟
ساختار ژئوسل از مجموعه ای از نوارهای پلیمری تشکیل می شود که در فواصل مشخص به یکدیگر متصل شده اند و پس از باز شدن، سلول هایی سه بعدی با شکل تقریبا لانه زنبوری ایجاد می کنند. این سلول ها به صورت منظم در کنار یکدیگر قرار می گیرند و یک شبکه پیوسته روی سطح زمین به وجود می آورند. پس از نصب، فضای داخلی سلول ها با موادی مانند خاک، شن، ماسه، مصالح سنگی یا بتن پر می شود. اتصال بین نوارها باید مقاومت کافی داشته باشد تا شبکه در برابر نیروهای کششی، فشار جانبی و بارهای وارد شده دچار گسیختگی نشود.
ارتفاع سلول، فاصله اتصالات، اندازه بازشوها و ضخامت دیواره ها از مهم ترین پارامترهای ساختاری ژئوسل هستند. تغییر هر یک از این مشخصات می تواند رفتار سیستم را تحت تاثیر قرار دهد. برای مثال، افزایش ارتفاع سلول ها می تواند محصورشدگی بیشتری برای مصالح پرکننده ایجاد کند، اما انتخاب ارتفاع مناسب باید بر اساس شرایط خاک و میزان بارگذاری انجام شود. در برخی مدل ها، دیواره ها دارای سوراخ یا بافت آجدار هستند تا اصطکاک میان پرکننده و دیواره افزایش پیدا کند و امکان زهکشی بهتر فراهم شود.
پس از پر شدن سلول ها، ژئوسل به همراه مصالح داخلی مانند یک لایه تقویت شده عمل می کند. دیواره های سلولی از پخش جانبی مصالح جلوگیری کرده و تنش ناشی از بار را در سطح بزرگ تری توزیع می کنند. به همین دلیل، ساختار صحیح ژئوسل نقش مستقیم در کنترل تغییر شکل، کاهش نشست موضعی و افزایش پایداری بستر دارد.
ورق ژئوسل از چه موادی ساخته می شود؟
ورق ژئوسل معمولا از مواد پلیمری مقاوم ساخته می شود تا بتواند در برابر فشار جانبی، کشش، رطوبت و شرایط محیطی پروژه مقاومت مناسبی داشته باشد. رایج ترین ماده مورد استفاده در ساخت ژئوسل، پلی اتیلن سنگین یا HDPE است. این پلیمر به دلیل وزن کم، انعطاف پذیری، مقاومت مناسب در برابر بسیاری از مواد شیمیایی و دوام قابل قبول در محیط های عمرانی، کاربرد گسترده ای دارد. نوارهای پلیمری در فرآیند تولید به یکدیگر متصل می شوند و پس از باز شدن، ساختار سلولی سه بعدی را تشکیل می دهند. در منابع انجمن بین المللی ژئوسنتتیک نیز HDPE به عنوان یکی از مواد متداول برای ساخت سیستم های محصورکننده سلولی معرفی شده است.
با این حال، همه ژئوسل ها الزاما از یک ترکیب یکسان ساخته نمی شوند. برخی محصولات می توانند از پلی استر یا سایر پلیمرها و آلیاژهای پلیمری تولید شوند و نوع ماده باید متناسب با شرایط طراحی انتخاب شود. در بسیاری از ورق های HDPE از افزودنی هایی مانند پایدارکننده های مقاوم در برابر اشعه فرابنفش نیز استفاده می شود تا دوام محصول در برابر تابش خورشید افزایش پیدا کند. ویژگی هایی مانند ضخامت ورق، مقاومت کششی، کیفیت محل اتصال نوارها، سطح صاف یا آجدار و وجود سوراخ های زهکشی نیز بر عملکرد نهایی تاثیر دارند. بنابراین، هنگام انتخاب ورق ژئوسل نباید تنها به نام پلیمر توجه کرد و مشخصات مکانیکی، دوام محیطی و سازگاری آن با نوع بارگذاری و شرایط پروژه نیز باید بررسی شود.
انواع ژئوسل چیست؟
انواع ژئوسل را می توان بر اساس جنس مواد سازنده، شکل و بافت دیواره ها، نحوه اتصال نوارها و ساختار سلولی دسته بندی کرد. اگرچه عملکرد اصلی همه ژئوسل ها بر محصور کردن مصالح پرکننده و محدود کردن حرکت جانبی آنها استوار است، تفاوت در مشخصات ساختاری باعث می شود هر مدل برای شرایط خاصی مناسب تر باشد. انجمن بین المللی ژئوسنتتیک ژئوسل را یک ساختار سه بعدی، نفوذپذیر و سلولی معرفی می کند که معمولا از نوارهای پلیمری متصل به هم ساخته می شود و برای تثبیت خاک، کنترل فرسایش و افزایش ظرفیت باربری مورد استفاده قرار می گیرد.
یکی از رایج ترین دسته بندی ها، تفکیک ژئوسل ها بر اساس جنس آنها است. ژئوسل HDPE از پرکاربردترین مدل ها محسوب می شود و به دلیل دوام مناسب، وزن کم و مقاومت در محیط های عمرانی کاربرد زیادی دارد. از نظر شکل، ژئوسل لانه زنبوری رایج ترین ساختار هندسی را دارد و پس از باز شدن، شبکه ای از سلول های متصل ایجاد می کند. مطالعات فنی نشان می دهند که ژئوسل ها می توانند از HDPE، پلی استر یا سایر مواد پلیمری نیز ساخته شوند.
از نظر سطح دیواره نیز مدل های صاف، بافت دار، آجدار و سوراخ دار وجود دارند. بافت یا آج سطح می تواند اصطکاک میان دیواره و مصالح پرکننده را افزایش دهد و سوراخ ها نیز در برخی طراحی ها به زهکشی و درگیری بهتر مصالح کمک می کنند. بنابراین، انتخاب میان انواع ژئوسل باید بر اساس نوع خاک، بارگذاری، شیب، شرایط زهکشی و هدف پروژه انجام شود.

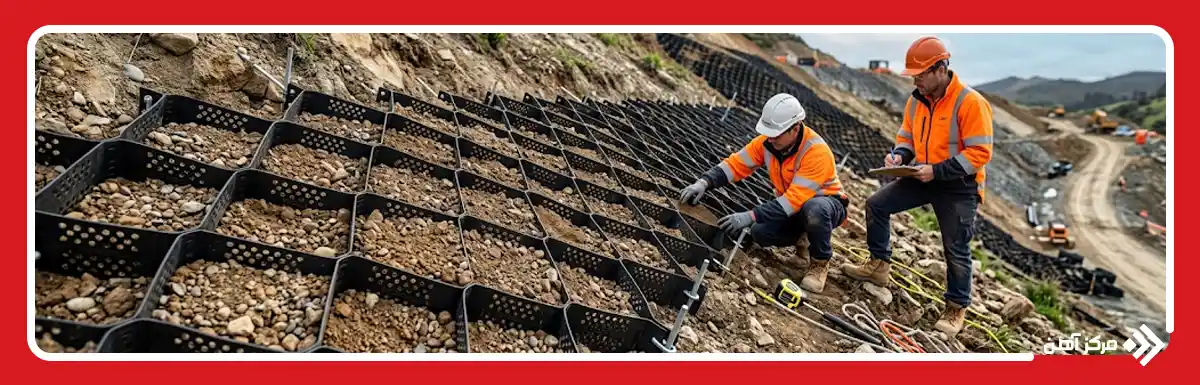

ژئوسل لانه زنبوری
ژئوسل لانه زنبوری رایج ترین شکل هندسی این سیستم است و از مجموعه ای از سلول های سه بعدی متصل به هم تشکیل می شود که پس از باز شدن روی سطح زمین، ظاهری شبیه شبکه کندوی عسل پیدا می کنند. این ساختار معمولا از نوارهای پلیمری ساخته می شود که در فواصل مشخص به یکدیگر متصل شده اند و هنگام نصب، شبکه ای پایدار برای نگهداری مصالح پرکننده ایجاد می کنند. داخل سلول ها می توان با توجه به نوع پروژه از خاک، ماسه، شن، مصالح شکسته یا در برخی کاربردها بتن استفاده کرد. عملکرد اصلی ژئوسل لانه زنبوری بر محصور کردن این مصالح استوار است؛ یعنی دیواره های سلول اجازه نمی دهند مواد پرکننده تحت بار به راحتی به اطراف حرکت کنند. همین محصورشدگی جانبی باعث بهبود توزیع بار و افزایش پایداری سطح می شود. ساختار سه بعدی لانه زنبوری یکی از ویژگی های اصلی سیستم های Cellular Confinement است که در منابع فنی ژئوسنتتیک نیز به آن اشاره شده است.
این نوع ژئوسل در تثبیت بستر راه، مسیرهای موقت، شیب ها، خاکریزها و پروژه های کنترل فرسایش کاربرد زیادی دارد. شکل سلولی پیوسته باعث می شود بار وارد شده در محدوده بزرگ تری پخش شود و احتمال شیارشدگی یا جابه جایی مصالح کاهش پیدا کند. عملکرد واقعی سیستم به عواملی مانند ارتفاع سلول، اندازه دهانه، مقاومت محل اتصال نوارها، نوع پرکننده و میزان تراکم آن وابسته است. در پروژه های شیب دار نیز شبکه لانه زنبوری می تواند به نگهداری خاک و کاهش حرکت سطحی آن کمک کند. بنابراین، انتخاب ابعاد و مشخصات ژئوسل باید بر اساس نوع خاک، میزان بارگذاری و شرایط محیطی پروژه انجام شود.
ژئوسل HDPE
ژئوسل HDPE یکی از رایج ترین انواع ژئوسل است که از پلی اتیلن سنگین یا High Density Polyethylene ساخته می شود. این ماده به دلیل وزن کم، انعطاف پذیری مناسب، مقاومت شیمیایی و دوام مطلوب در محیط های عمرانی، گزینه مناسبی برای ساخت شبکه های محصورکننده سلولی به شمار می رود. نوارهای HDPE معمولا در نقاط مشخص به یکدیگر متصل می شوند و پس از باز شدن در محل پروژه، ساختاری سه بعدی و لانه زنبوری ایجاد می کنند. مطالعات منتشر شده در کتابخانه انجمن بین المللی ژئوسنتتیک نشان می دهند که HDPE از متداول ترین پلیمرهای مورد استفاده در ساخت ژئوسل های پلیمری است.
از ژئوسل HDPE برای تقویت بستر راه، مسیرهای دسترسی، پارکینگ ها، کنترل فرسایش شیب ها و افزایش پایداری خاک های ضعیف استفاده می شود. در این سیستم، سلول ها با خاک، شن یا مصالح سنگی پر شده و دیواره های پلیمری از حرکت جانبی مصالح جلوگیری می کنند. این محصورشدگی به توزیع بار در سطح بزرگ تر و کاهش فشار وارد شده به بستر کمک می کند. در برخی محصولات، دیواره ها به صورت بافت دار و سوراخ دار تولید می شوند تا درگیری میان مصالح و دیواره افزایش پیدا کند و زهکشی نیز بهبود یابد. پژوهش های فنی نشان داده اند که تفاوت میان سطح صاف، بافت دار و سوراخ دار می تواند رفتار مکانیکی ژئوسل را تغییر دهد. بنابراین، هنگام انتخاب ژئوسل HDPE باید علاوه بر جنس ورق، ارتفاع سلول، مقاومت اتصال نوارها، ضخامت دیواره، نوع سطح و شرایط بارگذاری پروژه نیز بررسی شود.
ژئوسل با دیواره صاف و آجدار
ژئوسل ها از نظر شکل سطح دیواره می توانند به صورت صاف، بافت دار یا آجدار تولید شوند و تفاوت این سطح بر میزان درگیری میان دیواره سلول و مصالح پرکننده تاثیر می گذارد. در مدل دیواره صاف، سطح نوار پلیمری یکنواخت است و اصطکاک کمتری با خاک یا مصالح سنگی ایجاد می کند. این نوع می تواند برای برخی کاربردهای عمومی مناسب باشد، اما در شرایطی که انتقال بار و محصورشدگی بیشتر مورد نیاز است، مدل های آجدار یا بافت دار معمولا عملکرد بهتری دارند. پژوهش های آزمایشگاهی نشان داده اند که افزایش زبری سطح دیواره می تواند اصطکاک و درگیری مکانیکی میان مصالح پرکننده و ژئوسل را افزایش دهد و در نتیجه مقاومت سیستم در برابر تغییر شکل بهبود پیدا کند.
در ژئوسل های آجدار، برجستگی های سطح باعث می شوند ذرات شن، ماسه یا مصالح شکسته بهتر با دیواره درگیر شوند. برخی مدل ها علاوه بر سطح آجدار، دارای سوراخ هایی در دیواره هستند. این سوراخ ها می توانند به زهکشی آب، رشد ریشه در پروژه های کنترل فرسایش و درگیری بهتر مصالح درشت دانه کمک کنند. مطالعات فنی نیز نشان می دهند که سوراخ دار بودن دیواره می تواند رفتار تنش و کرنش ژئوسل را نسبت به مدل صاف تغییر دهد.
انتخاب میان دیواره صاف و آجدار باید بر اساس نوع پرکننده، شرایط زهکشی، نوع بارگذاری و هدف پروژه انجام شود. در بسترهای تحت بار یا مصالح دانه ای درشت، افزایش اصطکاک سطحی معمولا اهمیت بیشتری دارد، در حالی که در برخی کاربردهای سبک تر ممکن است مدل صاف نیز پاسخگوی نیاز پروژه باشد.

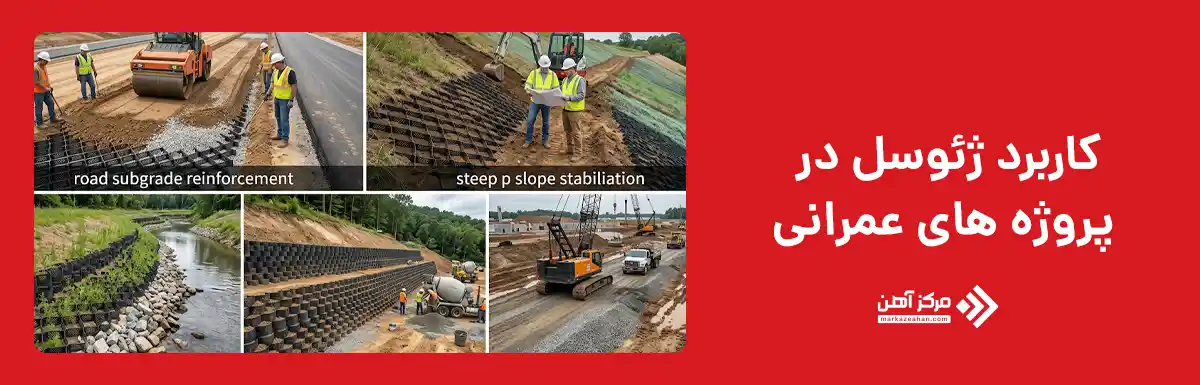

کاربرد ژئوسل در پروژه های عمرانی چیست؟
کاربرد ژئوسل در پروژه های عمرانی بیشتر به تثبیت خاک، افزایش پایداری بستر، کنترل فرسایش و توزیع بهتر بار مربوط می شود. این سیستم در راه سازی، خطوط ریلی، محوطه سازی صنعتی، مسیرهای دسترسی، خاکریزها، دیوارهای حائل و شیب های طبیعی یا مصنوعی استفاده می شود. در پروژه های راه، ژئوسل می تواند با محصور کردن مصالح دانه ای، حرکت جانبی آنها را کاهش دهد و به بهبود سختی و ظرفیت باربری لایه کمک کند. در شیب ها نیز شبکه سلولی باعث نگهداری خاک و مصالح پرکننده شده و احتمال شسته شدن یا لغزش سطحی را کاهش می دهد. انجمن بین المللی ژئوسنتتیک نیز از راه ها، راه آهن، بنادر، دیوارهای حائل و شیب های تند به عنوان حوزه های رایج استفاده از ژئوسل نام می برد.
ژئوسل ها در پروژه های کنترل فرسایش نیز کاربرد قابل توجهی دارند. قرارگیری سلول ها روی سطح شیب و پر شدن آنها با خاک یا مصالح مناسب، از جابه جایی لایه سطحی در اثر رواناب جلوگیری می کند و در برخی پروژه ها امکان استقرار پوشش گیاهی را نیز فراهم می سازد. مطالعات مرتبط با سیستم های محصورکننده سلولی نشان داده اند که این ساختارها می توانند خاک را در شیب های مستعد فرسایش مهار کنند و مقاومت سطح را در برابر جریان آب افزایش دهند. همچنین راهنمای FHWA کاربرد ژئوسنتتیک ها را در روسازی، شیب، دیوار، زهکشی و کنترل فرسایش پوشش می دهد. در نهایت، انتخاب ژئوسل باید بر اساس نوع خاک، میزان بار، شیب، شرایط زهکشی و مصالح پرکننده انجام شود تا عملکرد سیستم با نیاز واقعی پروژه هماهنگ باشد.

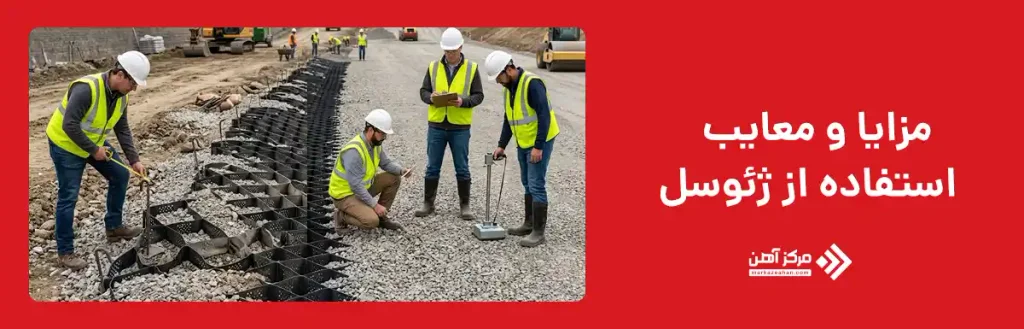

مزایا و معایب استفاده از ژئوسل
ژئوسل به دلیل ایجاد محصورشدگی جانبی برای خاک و مصالح دانه ای، می تواند عملکرد بستر را در بسیاری از پروژه های عمرانی بهبود دهد. این سیستم با محدود کردن جابه جایی مصالح، توزیع بار را بهتر کرده و در تثبیت خاک، کنترل فرسایش و افزایش پایداری مسیرها نقش موثری دارد. با این حال، عملکرد مناسب آن به طراحی صحیح، انتخاب نوع مناسب ژئوسل و اجرای دقیق وابسته است.
مزایای استفاده از ژئوسل عبارتند از:
- افزایش محصورشدگی و کاهش حرکت جانبی مصالح پرکننده
- توزیع بهتر بار در سطح و کاهش تنش وارد شده به بستر
- کمک به تثبیت خاک های ضعیف و کاهش تغییر شکل سطح
- کنترل فرسایش در شیب ها و سطوح در معرض رواناب
- امکان استفاده از برخی مصالح محلی در صورت داشتن مشخصات مناسب
- انعطاف پذیری مناسب برای اجرا در مسیرها، شیب ها و زمین های مختلف
- افزایش پایداری لایه های دانه ای در پروژه های راه سازی و محوطه سازی
در کنار این مزایا، ژئوسل محدودیت هایی نیز دارد که باید پیش از انتخاب در نظر گرفته شوند.
معایب استفاده از ژئوسل عبارتند از:
- نیاز به طراحی دقیق بر اساس نوع خاک و میزان بارگذاری
- افزایش زمان اجرا در صورت دشوار بودن پر کردن و تراکم سلول ها
- نیاز به کنترل کیفیت مناسب در مرحله نصب و اتصال شبکه ها
- احتمال کاهش عملکرد در صورت انتخاب نامناسب ارتفاع یا ابعاد سلول
- وابستگی عملکرد به کیفیت مصالح پرکننده و میزان تراکم آنها
- امکان افزایش هزینه اولیه در برخی پروژه ها نسبت به روش های ساده تر
بنابراین، استفاده از ژئوسل زمانی بیشترین بازده را دارد که شرایط ژئوتکنیکی پروژه، نوع بارگذاری، مصالح پرکننده و روش اجرا به صورت هماهنگ بررسی شوند.
ژئوسل یکی از مصالح ژئوسنتتیکی پرکاربرد در پروژه های عمرانی است که با ایجاد شبکه ای سه بعدی از سلول های متصل، خاک و مصالح دانه ای را محصور می کند. این ساختار باعث کاهش جابه جایی جانبی مصالح، توزیع بهتر بار و افزایش پایداری بستر می شود. به همین دلیل، ژئوسل ها در راه سازی، تثبیت شیب ها، کنترل فرسایش، مسیرهای دسترسی و بهسازی بسترهای ضعیف کاربرد دارند.
در این مقاله مرکزآهن بررسی کردیم که ژئوسل چیست و سپس با ساختار ژئوسل، جنس ورق ژئوسل و انواع ژئوسل شامل مدل لانه زنبوری، HDPE و نمونه های دارای دیواره صاف یا آجدار آشنا شدیم. عملکرد نهایی این سیستم به عواملی مانند نوع خاک، ارتفاع سلول، جنس ورق، کیفیت اتصالات، مصالح پرکننده و نحوه اجرا بستگی دارد. بنابراین، انتخاب ژئوسل مناسب باید بر اساس شرایط ژئوتکنیکی و بارگذاری واقعی پروژه انجام شود تا سیستم بتواند پایداری مورد انتظار را در طول دوره بهره برداری تامین کند.
سوالات متداول
ورق ژئوسل معمولا از پلیمرهایی مانند HDPE ساخته می شود. جنس دقیق آن باید با توجه به شرایط محیطی، نوع بارگذاری، مقاومت مورد نیاز و میزان تماس با مواد شیمیایی انتخاب شود.
ژئوسل ها در راه سازی، تثبیت خاک، شیب بندی، کنترل فرسایش، مسیرهای دسترسی، خاکریزها، محوطه سازی و تقویت بسترهای ضعیف مورد استفاده قرار می گیرند.
ژئوسل لانه زنبوری با محصور کردن خاک یا مصالح دانه ای، حرکت جانبی ذرات را محدود کرده و بار وارد شده را در سطح بزرگ تری توزیع می کند. این عملکرد می تواند پایداری و سختی لایه را افزایش دهد.
انواع ژئوسل را می توان بر اساس جنس پلیمر، شکل سلول ها، ارتفاع شبکه، نوع دیواره، وجود آج یا سوراخ و شرایط کاربرد دسته بندی کرد.
بله، کاربرد ژئوسل در تثبیت خاک یکی از موارد رایج استفاده از این محصول است. البته طراحی باید بر اساس مشخصات خاک، نوع بارگذاری، زهکشی و مصالح پرکننده انجام شود.
عمر مفید ژئوسل عدد ثابتی ندارد و به جنس پلیمر، کیفیت تولید، تابش UV، شرایط خاک، بارگذاری و نحوه نصب وابسته است. ژئوسل HDPE با طراحی و اجرای صحیح می تواند برای کاربردهای بلندمدت عمرانی استفاده شود.
