دستورالعمل گروت ریزی و نکات مهم اجرای آن

اجرای صحیح دستورالعمل گروت ریزی یکی از مراحل حساس در نصب بیس پلیت ها، ستون های فولادی، ماشین آلات صنعتی و تجهیزات سنگین روی فونداسیون بتنی است. گروت در این اتصالات صرفا فضای خالی را پر نمی کند، بلکه باید سطح تماس یکنواختی ایجاد کند تا بار از صفحه فلزی به فونداسیون منتقل شود و از ایجاد تمرکز تنش در نقاط محدود جلوگیری شود. بنابراین کیفیت بستر، انتخاب گروت، مقدار آب اختلاط، روانی، روش جایگذاری، عمل آوری و زمان بارگذاری همگی در عملکرد نهایی اتصال موثر هستند. در پروژه هایی که حجم قابل توجهی از مقاطع فولادی و تجهیزات فلزی مصرف می شود، تغییرات قیمت آهن نیز می تواند هزینه اجزای اصلی سازه را افزایش دهد؛ در نتیجه اجرای اصولی گروت اهمیت بیشتری پیدا می کند، زیرا نقص این لایه ممکن است عملکرد یک اتصال گران قیمت را تحت تاثیر قرار دهد. در ادامه، مراحل اجرایی گروت ریزی، استانداردهای مرتبط و مهم ترین خطاهایی که باید در کارگاه از آنها اجتناب شود، به صورت تخصصی بررسی می شوند.

دستورالعمل گروت ریزی

برای درک اهمیت مراحل اجرا ابتدا باید بدانیم گروت چیست و چه وظیفه ای در اتصال دارد. گروت یک ماده پرکننده مهندسی است که بسته به کاربرد می تواند پایه سیمانی یا رزینی داشته باشد و برای پر کردن فضای محدود میان دو سطح، انتقال بار و ایجاد تکیه گاه یکنواخت مورد استفاده قرار گیرد. در اتصالات سازه ای و نصب تجهیزات، معمولا از گروت هایی با روانی کنترل شده، مقاومت فشاری مناسب و تغییرات حجمی محدود استفاده می شود. برخلاف ملات های معمولی، مشخصات یک Grout مهندسی باید با ضخامت فضای خالی، ابعاد صفحه، شرایط محیطی و میزان بارگذاری هماهنگ باشد.

دستور اجرای گروت باید پیش از شروع عملیات مشخص شود. مسیر ورود مخلوط، جهت خروج هوا، حجم مورد نیاز، تعداد بچ های اختلاط، ظرفیت میکسر و نیروی اجرایی باید طوری برنامه ریزی شوند که فرآیند جایگذاری بدون توقف غیرضروری انجام شود. در صفحات بزرگ یا تجهیزات حساس، کوچک ترین نقص در برنامه ریزی جریان می تواند باعث ایجاد Void یا فضای خالی زیر صفحه شود؛ عیبی که پس از سخت شدن گروت تشخیص و ترمیم آن دشوارتر خواهد بود.

بررسی شرایط و تجهیزات پیش از اجرا

یکی از مهم ترین مراحل در نحوه گروت ریزی زیر بیس پلیت، ارزیابی شرایط پیش از اختلاط مصالح است. ابتدا باید ارتفاع فضای آزاد زیر Base Plate، ابعاد صفحه، موقعیت انکربولت ها، سخت کننده ها، مسیر عبور گروت و نقاط احتمالی محبوس شدن هوا بررسی شوند. اگر فاصله زیر صفحه بسیار کم باشد، گروت باید توانایی جریان کافی داشته باشد؛ در مقابل برای ضخامت های زیاد باید از محصولی استفاده شود که تولیدکننده اجرای آن را در آن محدوده مجاز دانسته باشد.

میکسر، پیمانه اندازه گیری آب، ظرف حمل، قالب، تجهیزات نظافت، ابزار کنترل دما و وسایل حفاظت فردی باید پیش از باز شدن بسته های گروت آماده باشند. مقدار گروت مورد نیاز نیز بهتر است با در نظر گرفتن مقداری پرت اجرایی محاسبه شود. توقف عملیات به دلیل کمبود مصالح می تواند باعث تشکیل Construction Joint در محل نامناسب شود و پیوستگی لایه انتقال بار را کاهش دهد.

آماده سازی سطح

آماده سازی صحیح Substrate یکی از شروط اساسی برای ایجاد اتصال مناسب میان گروت و فونداسیون است. سطح بتن باید از لایه های ضعیف، شیره سیمان، گرد و غبار، روغن، گریس، بقایای قالب و هر ماده ای که مانع چسبندگی می شود پاک شود. بتن متخلخل، پوسته شده یا سست باید تا رسیدن به سطح مقاوم برداشته شود.

سطح بیش از اندازه صاف نیز شرایط مناسبی برای درگیری مکانیکی ایجاد نمی کند و در صورت نیاز باید زبر شود. در گروت های پایه سیمانی معمولا سطح بتن پیش از اجرا مرطوب می شود تا بتن خشک، آب مخلوط را جذب نکند. وضعیت مطلوب در بسیاری از سیستم های سیمانی Saturated Surface Dry یا SSD است؛ یعنی منافذ بتن اشباع باشند، اما آب آزاد روی سطح باقی نمانده باشد. البته دستور محصول مورد استفاده باید در این زمینه ملاک نهایی قرار گیرد.

قالب بندی و آب بندی قالب

قالب گروت باید در مقابل فشار ملات تازه پایدار باشد و هیچ مسیر بازی برای نشت مخلوط نداشته باشد. خروج دوغاب از درز قالب می تواند ترکیب گروت را در ناحیه مجاور تغییر دهد و حتی موجب کاهش ارتفاع نهایی لایه شود. درزها باید قبل از شروع عملیات با روشی سازگار با سیستم گروت کاملا آب بندی شوند.

در سمت ورود گروت معمولا فضای مناسبی برای ایجاد Grout Head در نظر گرفته می شود. وجود هد کافی کمک می کند مخلوط تحت اثر فشار ثقلی به سمت دیگر صفحه حرکت کند. سمت مقابل نیز باید امکان خروج هوا و مشاهده رسیدن گروت را داشته باشد. طراحی قالب باید به گونه ای باشد که جریان بدون ایجاد گردابه، برگشت یا محبوس شدن هوا ادامه پیدا کند.

اختلاط گروت

کنترل مقدار آب یکی از مهم ترین پارامترهای کیفیت گروت است. اضافه کردن آب بیش از حد برای افزایش روانی ممکن است اجرای لحظه ای را ساده تر کند، اما می تواند مقاومت، انسجام و پایداری حجمی گروت را کاهش دهد. نسبت آب باید بر اساس محدوده تعیین شده در Product Data Sheet انتخاب شود.

برای اختلاط یکنواخت معمولا ابتدا بخشی یا تمام آب اندازه گیری شده وارد ظرف شده و سپس پودر به صورت تدریجی هنگام کار میکسر اضافه می شود. ترتیب دقیق باید مطابق دستور تولیدکننده باشد. سرعت و مدت اختلاط نیز اهمیت دارد؛ Mixing بسیار کوتاه باعث باقی ماندن کلوخه می شود و اختلاط بیش از حد می تواند هوای اضافی وارد مخلوط کرده یا دمای آن را افزایش دهد. گروتی که کارایی خود را از دست داده است نباید با اضافه کردن مجدد آب به وضعیت روان بازگردانده شود.

جایگذاری و اجرای گروت

پس از آماده شدن مخلوط، جایگذاری باید در محدوده زمان کارپذیری محصول انجام شود. در بسیاری از کاربردهای زیر بیس پلیت، ورود گروت از یک سمت و ادامه جریان تا خروج از سمت مقابل روش مناسب تری است؛ زیرا احتمال گیر افتادن هوا میان دو جبهه جریان را کاهش می دهد.

گروت باید تا حد امکان پیوسته اجرا شود. توقف طولانی میان دو مرحله می تواند باعث تشکیل سطح گیرش اولیه و کاهش پیوستگی میان دو بخش شود. در صفحات بزرگ ممکن است از هدباکس یا روش های پمپاژ استفاده شود، اما فشار اعمالی نباید باعث جابه جایی صفحه، قالب یا تجهیزات تراز کننده شود. همچنین مسیر جریان باید قبل از شروع عملیات با توجه به سخت کننده ها، انکربولت ها و سایر موانع بررسی شده باشد.

هواگیری و کنترل پر شدن فضا

محبوس شدن هوا یکی از مهم ترین دلایل کاهش سطح تماس موثر گروت با صفحه است. Air Pocket زیر بیس پلیت باعث می شود بخشی از سطح طراحی شده عملا در انتقال نیرو مشارکت نکند. به همین دلیل مسیر ورود گروت و مسیر خروج هوا باید پیش از اجرا مشخص شود.

رسیدن گروت به سمت مقابل صفحه یکی از نشانه های پیشروی جریان است، اما برای صفحات پیچیده به تنهایی تضمین کننده پر شدن کامل فضای زیرین نیست. استفاده از ابزار برای تحریک یا هدایت گروت فقط زمانی مناسب است که با دستور محصول سازگار باشد. ویبره کردن بدون مجوز نیز می تواند موجب جدایی اجزا یا وارد شدن هوای بیشتر شود؛ بنابراین نباید تکنیک های متراکم سازی بتن معمولی را به صورت خودکار برای گروت به کار برد.

پرداخت سطح

پس از تکمیل جایگذاری، بخش های آزاد گروت باید پیش از گیرش نهایی به شکل مناسب پرداخت شوند. Finishing بیش از حد می تواند موجب تجمع خمیر سیمان در سطح و تشکیل لایه ای متفاوت از ساختار داخلی مخلوط شود. هدف، ایجاد سطحی منظم و متراکم با حداقل دستکاری است.

برای تسهیل ماله کشی نباید آب روی سطح پاشیده شود، زیرا این کار نسبت آب به مواد سیمانی را در لایه سطحی تغییر می دهد. همچنین بهتر است در قسمت های بیرون زده، از ایجاد لبه های بسیار نازک و شکننده جلوگیری شود. جزئیات هندسی این بخش باید مطابق نقشه و دستورالعمل سیستم مورد استفاده اجرا شود.

عمل آوری گروت

پس از اتمام پرداخت، مرحله Curing آغاز می شود. گروت سیمانی در ساعات اولیه نسبت به تبخیر سریع آب حساس است و وزش باد، دمای زیاد یا رطوبت نسبی پایین می تواند سرعت خشک شدن سطح را افزایش دهد. کاهش رطوبت زودهنگام احتمال ترک سطحی و افت کیفیت ناحیه خارجی گروت را بالا می برد.

روش و مدت عمل آوری به نوع محصول وابسته است و باید مطابق دیتاشیت تعیین شود. استفاده از پوشش مرطوب، غشاهای عمل آوری سازگار یا سایر روش های توصیه شده می تواند از تبخیر سریع جلوگیری کند. در هوای سرد نیز لازم است دمای گروت و بستر در محدوده مجاز نگه داشته شود، زیرا دمای پایین سرعت توسعه مقاومت را کاهش می دهد.

باز کردن قالب و زمان بارگذاری

قالب گروت نباید صرفا بر اساس یک زمان تجربی ثابت باز شود. سرعت سخت شدن تابع ترکیب محصول، دمای محیط، ضخامت اجرا و شرایط عمل آوری است. قالب زمانی باید برداشته شود که گروت مقاومت کافی برای حفظ لبه ها و سطح خود به دست آورده باشد.

زمان بارگذاری نیز موضوع جداگانه ای است. خشک یا سخت به نظر رسیدن سطح نشان نمی دهد گروت به مقاومت مورد نیاز برای اعمال بار رسیده است. در نصب ماشین آلات یا تجهیزات سنگین، مقاومت لازم برای شروع بهره برداری باید مطابق مشخصات پروژه و اطلاعات فنی محصول تعیین شود. اعمال بار دینامیکی پیش از رسیدن گروت به مقاومت کافی می تواند صدمات داخلی ایجاد کند که در ظاهر قابل مشاهده نیستند.

کنترل کیفیت پس از گروت ریزی

کنترل کیفیت باید شامل بررسی وضعیت ظاهری، ترک ها، نشت، جداشدگی، حفره های قابل مشاهده، کیفیت لبه ها و شرایط تماس گروت با اجزای اطراف باشد. در پروژه های حساس، نمونه گیری و آزمایش مقاومت فشاری نیز بر اساس مشخصات پروژه انجام می شود.

اطلاعات عملیات از جمله نوع و بچ محصول، میزان آب، دمای محیط، زمان اختلاط، زمان شروع و پایان اجرا و شرایط عمل آوری بهتر است ثبت شوند. این داده ها در صورت مشاهده نقص به تحلیل علت کمک می کنند. وجود یک ترک نیز باید بر اساس محل، عرض، عمق و الگوی آن ارزیابی شود؛ زیرا هر ترک سطحی به معنای از بین رفتن عملکرد کل گروت نیست.

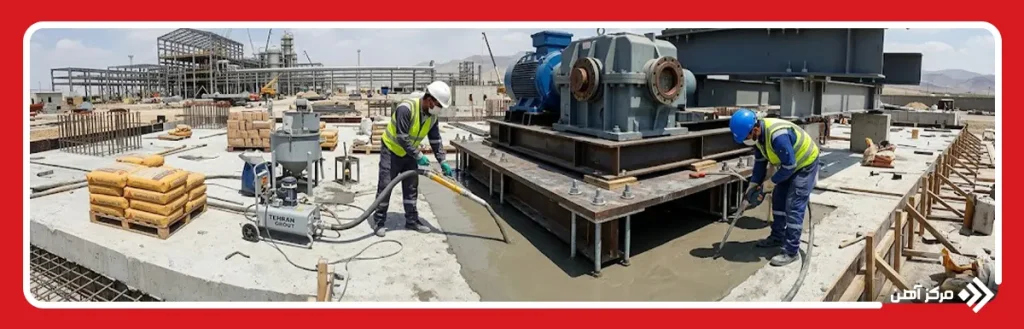

استانداردها و ضوابط مرتبط با گروت ریزی

اجرای حرفه ای گروت ریزی تنها بر تجربه کارگاهی متکی نیست و باید با اسناد فنی مرتبط هماهنگ باشد. با این حال، نباید تمام استانداردها را دارای نقش یکسان دانست. بعضی اسناد الزامات مربوط به مشخصات و ارزیابی گروت را تعیین می کنند، برخی راهنمای طراحی و اجرا هستند و بعضی دیگر مستقیما به الزامات اجرایی می پردازند. انتخاب مرجع مناسب نیز باید با نوع گروت، کاربری اتصال، مشخصات فنی پروژه و الزامات کارفرما هماهنگ شود.

استاندارد ASTM C1107/C1107M

استاندارد ASTM C1107/C1107M یکی از مهم ترین مراجع برای گروت های خشک بسته بندی شده، پایه سیمانی هیدرولیکی و بدون جمع شدگی است. این استاندارد به گروت هایی مربوط می شود که برای کار در زیر بار استفاده می شوند و هدف آن جلوگیری از کاهش ارتفاع نسبت به ارتفاع اولیه جایگذاری است. ASTM این گروه از مواد را به عنوان گروت های آماده خشکی تعریف می کند که برای مصرف نیازمند افزودن آب اختلاط هستند.

اهمیت این استاندارد در پروژه این است که می تواند یکی از معیارهای ارزیابی مشخصات محصول مورد استفاده باشد. با این حال، عبارت Nonshrink نباید به معنای ثابت ماندن مطلق تمام ابعاد ماده در هر شرایطی تفسیر شود. عملکرد محصول باید بر اساس روش های آزمون، شرایط مشخص شده و معیارهای همان استاندارد بررسی شود. بنابراین صرف درج عبارت Non-Shrink Grout روی بسته بندی، جای کنترل مستندات فنی و انطباق محصول را نمی گیرد.

راهنمای ACI 351.1R

سند ACI 351.1R یک Report یا گزارش راهنما درباره گروت ریزی میان فونداسیون و پایه تجهیزات و ماشین آلات است. این مرجع، شیوه های رایج گروت ریزی برای پشتیبانی از تجهیزات و ماشین آلات را بررسی می کند و اطلاعاتی درباره مصالح و روش های نصب گروت های سیمانی و اپوکسی ارائه می دهد.

ارزش این سند در نگاه جامع آن به سیستم Foundation-Grout-Equipment Base است. گروت نباید جدا از طراحی فونداسیون، شرایط صفحه پایه، عملکرد تجهیزات و نوع بارگذاری بررسی شود. ACI 351.1R همچنین موضوعاتی مانند ویژگی مواد اجرا شده، روش های ارزیابی عملکرد، انتخاب و Qualification مصالح، ملاحظات طراحی و جزئیات فونداسیون و روش های نصب را پوشش می دهد. بنابراین این سند بیشتر یک مرجع فنی برای درک اصول و روش های صحیح است و نباید با Specification اجرایی اشتباه گرفته شود.

مشخصات اجرایی ACI 351.4

ACI 351.4 برخلاف یک گزارش صرف، به عنوان Reference Specification برای نصب گروت سیمانی بین فونداسیون و پایه تجهیزات تدوین شده است. نسخه ACI SPEC-351.4-24 حداقل الزامات مربوط به Cementitious Grouting میان Foundations و Equipment Bases را پوشش می دهد و موضوعاتی مانند مصالح، جایگذاری و کنترل کیفیت را در بر می گیرد.

تفاوت این سند با ACI 351.1R برای تدوین مشخصات فنی پروژه مهم است. ACI 351.1R ماهیت راهنما و گزارشی دارد، در حالی که ACI 351.4 می تواند توسط طراح یا مهندس پروژه به عنوان Reference Specification در اسناد پروژه مورد استفاده قرار گیرد. به همین دلیل هنگام تعیین ضوابط گروت ریزی باید مشخص شود کدام سند صرفا برای راهنمایی فنی استفاده شده و کدام الزامات به صورت قراردادی وارد Project Specifications شده اند.

دیتاشیت و دستورالعمل تولیدکننده گروت

در کنار استانداردهای عمومی، Product Data Sheet و Method Statement تولیدکننده برای اجرای محصول مشخص اهمیت بسیار بالایی دارند. نسبت آب مجاز، زمان اختلاط، سرعت مناسب میکسر، محدوده دمای اجرا، ضخامت مجاز هر مرحله، زمان کارپذیری، روش عمل آوری و زمان تقریبی رسیدن به مقاومت در محصولات مختلف یکسان نیستند.

برای مثال ممکن است دو محصول هر دو در گروه Cementitious Non-Shrink Grout قرار گیرند، اما محدوده ضخامت اجرا یا مقدار آب مورد نیاز آنها متفاوت باشد. به همین دلیل الزامات گروت ریزی باید از ترکیب نقشه ها و مشخصات پروژه، استاندارد مرجع و دستورالعمل محصول استخراج شوند. اگر میان دستور عمومی کارگاه و دیتاشیت محصول اختلافی وجود داشته باشد، موضوع باید پیش از اجرا توسط مسئول فنی پروژه تعیین تکلیف شود و نباید مقدار آب، روش اختلاط یا ضخامت اجرا بر اساس تجربه مربوط به محصول دیگری انتخاب شود.

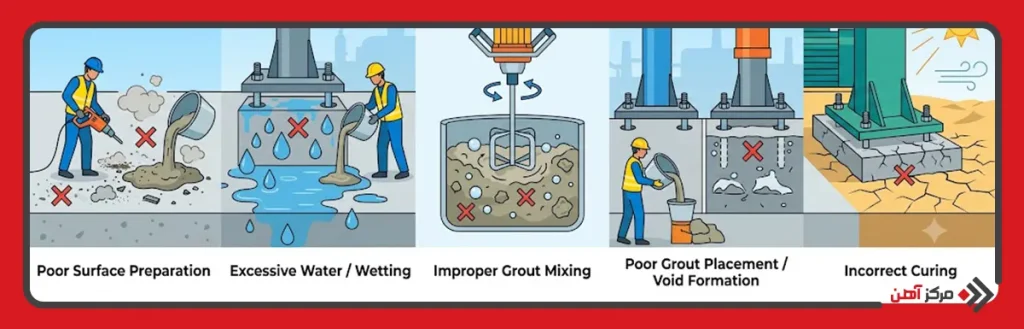

اشتباهات رایج در اجرای دستورالعمل گروت ریزی

حتی در پروژه ای که محصول مناسب و تجهیزات کافی در اختیار دارد، خطاهای کوچک اجرایی می توانند نتیجه نهایی را تغییر دهند. رعایت دستورالعمل گروت ریزی زمانی موثر است که تمام مراحل به صورت یک فرآیند مرتبط دیده شوند. آیین نامه گروت ریزی یا دقیق تر، مجموعه استانداردها، مشخصات پروژه و دستورالعمل های اجرایی مرتبط نیز باید پیش از شروع کار بررسی شوند تا تصمیم های کارگاهی بر اساس حدس و تجربه شخصی گرفته نشوند.

• افزودن آب اضافی به مخلوط: افزایش آب برای روان تر شدن گروت ممکن است مقاومت و انسجام مخلوط را کاهش دهد و احتمال آب انداختگی و تغییرات حجمی نامطلوب را افزایش دهد.
• اجرای گروت روی بستر آلوده: وجود روغن، گرد و غبار، لایه ضعیف بتن یا بقایای مصالح می تواند انتقال نیرو و چسبندگی در فصل مشترک را مختل کند.
• باقی گذاشتن آب آزاد روی بتن: SSD به معنای غرقاب بودن سطح نیست. آب ایستاده می تواند خواص ناحیه تماس را تغییر دهد.
• قالب بندی بدون آب بندی کامل: خروج شیره گروت از درزها باعث کاهش حجم و ایجاد نقص در لبه ها یا زیر صفحه می شود.
• ریختن گروت از چند جهت بدون طراحی مسیر: برخورد جبهه های جریان می تواند هوا را در قسمت میانی محبوس کند و Void ایجاد شود.
• بی توجهی به زمان کارپذیری: گروتی که وارد مرحله کاهش شدید کارایی شده است نباید با آب اضافی دوباره روان شود.
• استفاده از ویبراتور بدون بررسی دستور محصول: رفتار گروت با بتن معمولی یکسان نیست و لرزش غیرمجاز می تواند موجب جدایی یا افزایش هوای محبوس شود.
• اجرای ضخامت خارج از محدوده توصیه شده: اجرای لایه بسیار نازک یا بسیار ضخیم بدون تایید فنی می تواند جریان، توسعه مقاومت، حرارت هیدراتاسیون و پایداری گروت را تحت تاثیر قرار دهد.
• نادیده گرفتن شرایط دمایی: دمای بالا زمان کارپذیری را کوتاه می کند و دمای پایین رشد مقاومت را به تاخیر می اندازد. دمای بستر، مصالح و محیط باید مطابق ضوابط گروت ریزی کنترل شود.
• عمل آوری ناکافی: تبخیر سریع آب در ساعات اولیه می تواند ترک سطحی و افت کیفیت لایه خارجی ایجاد کند.
• باز کردن زودهنگام قالب: جدا کردن قالب پیش از کسب مقاومت کافی ممکن است باعث آسیب به لبه ها و گوشه های گروت شود.
• بارگذاری زودرس تجهیزات: ظاهر سخت گروت معیار کافی برای شروع بهره برداری نیست و مقاومت لازم باید مطابق مشخصات فنی کنترل شود.
• نادیده گرفتن دیتاشیت محصول: تعمیم روش اجرای یک گروت به محصول دیگر از خطاهای رایج کارگاهی است؛ زیرا نسبت آب، Pot Life، ضخامت و روش Curing می توانند متفاوت باشند.
• ثبت نکردن اطلاعات اجرا: نبود اطلاعات مربوط به آب مصرفی، زمان اختلاط، دما و بچ محصول، بررسی علت خرابی احتمالی را دشوار می کند.

در نهایت، اجرای موفق گروت ریزی حاصل رعایت یک دستور منفرد نیست، بلکه نتیجه هماهنگی میان طراحی اتصال، انتخاب محصول، استانداردهای فنی، دیتاشیت سازنده و کنترل دقیق عملیات کارگاهی است. استاندارد ASTM C1107/C1107M بیشتر برای مشخصات گروت های سیمانی بدون جمع شدگی اهمیت دارد، ACI 351.1R دید فنی و اجرایی جامعی درباره گروت ریزی پایه تجهیزات ارائه می دهد و ACI 351.4 الزامات اجرایی قابل استفاده در مشخصات پروژه را پوشش می دهد. در کنار این مراجع، دستور تولیدکننده محصول باید برای پارامترهای اجرایی همان گروت مورد توجه قرار گیرد. چنین رویکردی باعث می شود لایه گروت بتواند وظیفه اصلی خود یعنی پر کردن کامل فضای زیر صفحه و ایجاد مسیر مطمئن انتقال بار را در طول بهره برداری حفظ کند.
