بلندینگ هیدروکربن چیست؟ مراحل، انواع و کاربردها

بلندینگ هیدروکربن Hydrocarbon Blending یکی از فرایندهای مهم در صنایع نفت، پالایش، پتروشیمی و تولید سوخت است که طی آن دو یا چند جریان هیدروکربنی با مشخصات متفاوت و نسبت های از پیش تعیین شده با یکدیگر مخلوط می شوند تا محصول نهایی به مجموعه مشخصی از خواص فیزیکی، شیمیایی و عملکردی برسد. در این فرایند صرفا مخلوط کردن چند ماده مطرح نیست؛ بلکه پارامترهایی مانند دانسیته، ویسکوزیته، نقطه اشتعال، فشار بخار، منحنی تقطیر، مقدار گوگرد، عدد اکتان یا ستان و سازگاری اجزا باید به صورت مهندسی کنترل شوند.

واحدهای بلندینگ معمولا در کنار مخازن، خطوط انتقال، تجهیزات اندازه گیری و سامانه های کنترل قرار دارند و عملکرد آنها به زیرساخت صنعتی گسترده ای وابسته است که هزینه تجهیزات آن می تواند تحت تاثیر متغیرهایی مانند قیمت آهن و فولادهای مورد استفاده در ساخت مخزن، لوله و تجهیزات قرار گیرد. در این مقاله بررسی می کنیم بلندینگ هیدروکربن چیست، چه مراحلی دارد، انواع آن کدام اند و کیفیت محصول نهایی چگونه کنترل می شود.

بلندینگ هیدروکربن چیست؟

برای پاسخ تخصصی به این پرسش که بلندینگ هیدروکربن چیست باید آن را یک مسئله مهندسی فرمولاسیون و اختلاط دانست، نه صرفا ترکیب چند جریان نفتی. در Hydrocarbon Blending چند برش نفتی، جریان پالایشگاهی، ترکیب هیدروکربنی یا افزودنی با نسبت هایی مشخص وارد یک سیستم می شوند تا محصولی با Specification از پیش تعیین شده تولید شود. هر جریان ورودی دارای مجموعه ای از مشخصات مستقل مانند API Gravity، دانسیته، ویسکوزیته، نقطه جوش، فشار بخار، مقدار گوگرد، ترکیبات آروماتیک و پارافینی است. نسبت ترکیب این جریان ها باید به گونه ای تعیین شود که محصول نهایی تمام محدودیت های استانداردی و عملیاتی را به صورت همزمان رعایت کند.

ماهیت این فرایند در صنایع مختلف متفاوت است. در تولید بنزین ممکن است عدد اکتان، فشار بخار رید RVP، گوگرد، بنزن و منحنی تقطیر پارامترهای اصلی باشند، در حالی که در بلندینگ سوخت دیزل مواردی مانند عدد ستان، دانسیته، ویسکوزیته، خواص دمای پایین و نقطه اشتعال اهمیت بیشتری پیدا می کنند. در تولید نفت کوره نیز ویسکوزیته، مقدار گوگرد، رسوبات، پایداری و ارزش حرارتی اهمیت بالاتری دارند. جریان های تولید شده پس از فرایند ممکن است از طریق خطوط انتقال یا تجهیزات مخصوص صنایع نفت جابجا شوند و تجهیزاتی نظیر لوله OCTG نیز در بخش بالادستی زنجیره هیدروکربن برای استخراج و انتقال سیالات نفتی نقش مهمی دارند. بنابراین بلندینگ بخشی از زنجیره گسترده مدیریت و تبدیل هیدروکربن ها محسوب می شود.

از نظر مهندسی، رفتار همه ویژگی ها در هنگام اختلاط خطی نیست. برای مثال محاسبه دانسیته در بسیاری از شرایط با روابط نسبتا ساده انجام می شود، اما خواصی مانند ویسکوزیته، عدد اکتان، فشار بخار و نقطه ابری شدن ممکن است رفتار غیر خطی نشان دهند. به همین دلیل پالایشگاه ها برای تعیین Blend Ratio از مدل های تجربی، روابط اختلاط، نرم افزارهای بهینه سازی و داده های آزمایشگاهی استفاده می کنند.

مراحل بلندینگ هیدروکربن

فرایند بلندینگ از دریافت خوراک تا انتقال محصول نهایی شامل چند مرحله وابسته به یکدیگر است. کیفیت هر مرحله مستقیما بر مرحله بعدی تاثیر می گذارد و اشتباه در شناخت خوراک یا محاسبه نسبت اجزا ممکن است باعث تولید یک محموله Off-Spec شود. به همین دلیل در پالایشگاه ها و صنایع مادر، بلندینگ معمولا تحت سیستم های کنترل فرایند، آزمایشگاه، سیستم مدیریت مخزن و برنامه ریزی تولید انجام می شود.

انتخاب خوراک

اولین مرحله، انتخاب جریان هایی است که از نظر ترکیب و خواص قابلیت ورود به Blend مورد نظر را دارند. خوراک می تواند شامل برش مستقیم حاصل از تقطیر نفت خام، محصول واحدهای تبدیل، هیدروکربن بازیافتی، جریان اصلاح شده پالایشگاهی یا ماده واسطه باشد.

پیش از استفاده، برای هر خوراک یک Assay یا شناسنامه مشخصات تهیه می شود. این داده ها می توانند شامل دانسیته، API، ویسکوزیته، دامنه جوش، نقطه اشتعال، فشار بخار، گوگرد، مقدار آب و رسوب، ترکیبات آروماتیک، الفینی و پارافینی باشند.

انتخاب خوراک فقط براساس کیفیت انجام نمی شود. موجودی مخزن، قیمت جریان، برنامه تولید، ظرفیت انتقال، پایداری ماده و محدودیت های عملیاتی نیز بر تصمیم اثر دارند. ممکن است یک خوراک کیفیت بسیار بالایی داشته باشد اما مصرف بیش از حد آن از نظر اقتصادی توجیه پذیر نباشد.

سازگاری خوراک ها نیز باید بررسی شود. اختلاط برخی جریان های سنگین می تواند باعث ناپایداری آسفالتین، تشکیل رسوب یا جداشدگی فاز شود. بنابراین ارزیابی Compatibility قبل از تولید در مقیاس بزرگ اهمیت زیادی دارد.

تعیین فرمولاسیون

در مرحله فرمولاسیون، نسبت هر جزء در Blend نهایی تعیین می شود. این مرحله مرکز اصلی محاسبات بلندینگ محسوب می شود زیرا محصول باید به طور همزمان چندین محدودیت فنی را رعایت کند.

فرمولاسیون معمولا با Mass Balance یا Volume Balance آغاز می شود. برای هر جریان سهم مشخصی در ترکیب در نظر گرفته می شود و سپس خواص پیش بینی شده محصول محاسبه می شوند. برای برخی ویژگی ها می توان از میانگین وزنی استفاده کرد، اما بسیاری از خواص نیازمند Blend Index یا مدل غیر خطی هستند.

در بلندینگ بنزین، مهندس ممکن است محدودیت هایی برای RON، MON، RVP، گوگرد، بنزن، الفین و نقاط مختلف Distillation Curve تعریف کند. در بلندینگ دیزل نیز Cetane Number، Flash Point، Density، Sulfur و CFPP می توانند وارد مدل شوند.

در پالایشگاه های پیشرفته، مسئله فرمولاسیون به صورت Optimization Problem حل می شود. تابع هدف می تواند کمینه کردن هزینه خوراک یا بیشینه کردن سود محصول باشد و خواص استاندارد به عنوان Constraint وارد مدل می شوند.

فرمول باید حاشیه ایمنی نیز داشته باشد. تنظیم یک ویژگی دقیقا روی حد استاندارد ممکن است در اثر خطای آزمایشگاه، تغییر مشخصات خوراک یا عدم یکنواختی مخزن موجب تولید محصول خارج از مشخصات شود. به همین دلیل معمولا Operating Margin در نظر گرفته می شود.

اختلاط هیدروکربن ها

پس از تایید فرمولاسیون، جریان ها وارد مرحله Blending می شوند. اختلاط ممکن است به صورت Batch Blending یا Inline Blending انجام شود.

در روش Batch، اجزا با مقدار مشخص وارد مخزن می شوند و سپس از طریق گردش داخلی، میکسر یا سیستم Recirculation یکنواخت می شوند. این روش انعطاف خوبی دارد و امکان نمونه گیری از محصول نهایی را قبل از ارسال فراهم می کند.

در Inline Blending، چند جریان به صورت پیوسته و با Flow Rate کنترل شده وارد هدر مشترک می شوند. Flow Meter و Control Valve سهم هر جزء را مطابق Set Point تنظیم می کنند. این روش برای ظرفیت های بالا مناسب است و موجودی در گردش را کاهش می دهد.

کیفیت Mixing وابسته به رژیم جریان، اختلاف دانسیته و ویسکوزیته اجزا، دمای جریان، هندسه لوله و زمان ماند است. در مواد سنگین ممکن است افزایش دما برای کاهش ویسکوزیته و بهبود اختلاط ضروری باشد.

در مخازن بزرگ، صرف ورود اجزا به مخزن تضمین کننده همگن شدن کامل نیست. اختلاف دانسیته می تواند Stratification ایجاد کند و لایه هایی با ترکیب متفاوت شکل بگیرند. گردش دادن محصول بین پایین و بالای مخزن یکی از روش های جلوگیری از این پدیده است.

کنترل کیفیت محصول

پس از اختلاط باید مشخص شود که محصول واقعی با فرمول طراحی شده مطابقت دارد یا خیر. این مرحله با نمونه گیری و انجام آزمون های فیزیکی و شیمیایی انجام می شود.

آزمایش های مورد نیاز براساس نوع محصول متفاوت هستند. برای سوخت های سبک ممکن است دانسیته، RVP، Flash Point، Distillation، Sulfur Content، Octane Number و ترکیبات آروماتیک بررسی شوند.

برای جریان های سنگین، آزمایش ویسکوزیته، دانسیته، نقطه ریزش، Flash Point، مقدار آب، خاکستر، کربن باقی مانده و رسوبات اهمیت بیشتری دارد.

محل نمونه گیری نیز بسیار مهم است. نمونه ای که فقط از یک نقطه مخزن برداشت شود ممکن است وضعیت کل محصول را نشان ندهد. برای مخازنی که احتمال لایه بندی دارند، نمونه های Upper، Middle و Lower می توانند جداگانه بررسی شوند.

اگر یکی از پارامترها خارج از محدوده باشد، مهندس باید Correction Blend طراحی کند. برای مثال محصولی با ویسکوزیته بالا ممکن است با افزودن جریان سبک تر اصلاح شود، اما هر اصلاح باید اثر خود را بر سایر پارامترها نیز حفظ کند.

ذخیره سازی و بارگیری

پس از تایید آزمایشگاه، محصول در مخزن مناسب نگهداری می شود. مخزن باید از نظر جنس، ظرفیت، سیستم تنفس، فشار طراحی، حفاظت در برابر خوردگی و تجهیزات ایمنی با نوع هیدروکربن سازگار باشد.

برخی هیدروکربن ها در دمای محیط قابل ذخیره سازی هستند، اما مواد سنگین ممکن است برای حفظ قابلیت پمپاژ به Heating Coil یا سیستم گرم کننده نیاز داشته باشند.

در این مرحله جلوگیری از آلودگی متقابل بسیار مهم است. ورود مقدار کمی از یک محصول نامناسب از خط قبلی می تواند Flash Point، گوگرد یا سایر مشخصات یک محموله را تغییر دهد. بنابراین Line Clearing و مدیریت Pipeline Interface اهمیت زیادی دارند.

پیش از بارگیری در تانکر، کشتی، واگن یا خط انتقال، مقدار محصول اندازه گیری و نمونه نهایی ثبت می شود. اسناد کیفیت معمولا براساس نتایج آزمایشگاهی صادر می شوند و قابلیت Traceability هر Batch حفظ می شود.

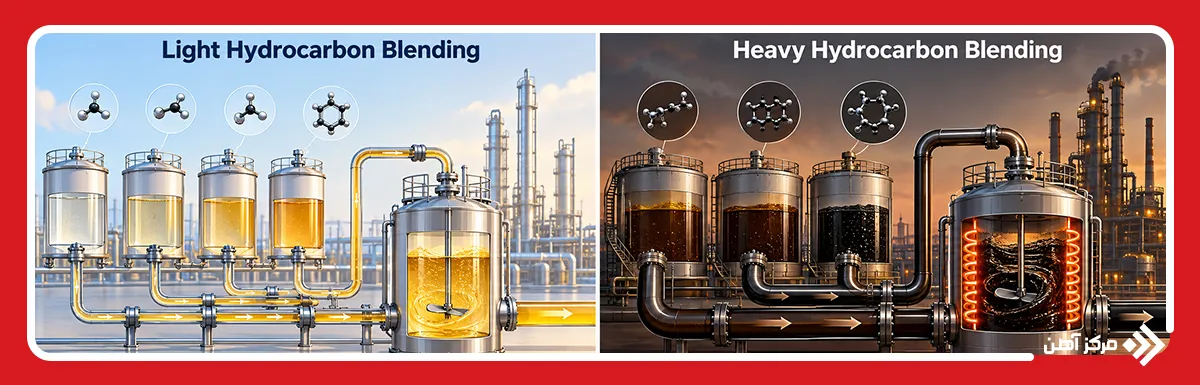

انواع بلندینگ هیدروکربن

یکی از روش های متداول طبقه بندی بلندینگ، تفکیک آن براساس ماهیت جریان های سبک و سنگین است. عبارت بلندینگ هیدروکربن سبک و سنگین تنها به تفاوت دانسیته اشاره نمی کند؛ بلکه محدوده تقطیر، ویسکوزیته، فشار بخار، ترکیب مولکولی، شیوه ذخیره سازی و کاربرد نهایی نیز میان این دو گروه متفاوت است.

در برش های سبک، کنترل فراریت و مشخصات احتراقی اهمیت زیادی دارد، در حالی که در برش های سنگین، موضوعاتی مانند پایداری، رسوب، ویسکوزیته و قابلیت پمپاژ اهمیت بیشتری پیدا می کنند.

بلندینگ هیدروکربن سبک

Light Hydrocarbon Blending به ترکیب جریان هایی گفته می شود که عمدتا دارای مولکول های کوچک تر، دامنه جوش پایین تر و ویسکوزیته کمتر هستند. نفتا، Reformate، Isomerate، برخی برش های بنزینی و میعانات می توانند در این گروه قرار گیرند.

در این نوع بلندینگ، یکی از مسائل اصلی کنترل Volatility است. اگر فشار بخار محصول بیش از حد بالا باشد، خطر تبخیر، اتلاف محصول، تشکیل بخار و مشکلات زیست محیطی افزایش پیدا می کند. از طرف دیگر پایین بودن بیش از حد فراریت نیز ممکن است عملکرد سوخت در شرایط سرد را مختل کند.

در بلندینگ بنزین، عدد اکتان نیز پارامتر بسیار مهمی است. جریان های مختلف پالایشگاهی Octane Number متفاوتی دارند و مهندس باید نسبت آنها را به گونه ای انتخاب کند که مقاومت سوخت در برابر Knock به محدوده مورد نیاز برسد.

منحنی تقطیر نیز باید کنترل شود زیرا توزیع اجزای سبک، متوسط و سنگین بر استارت موتور، گرم شدن، شتاب گیری و تشکیل رسوب تاثیر دارد.

گوگرد و ترکیبات آروماتیک نیز از محدودیت های مهم فرمولاسیون هستند. استفاده از یک جزء با عدد اکتان بالا ممکن است از نظر کیفیت احتراق مطلوب باشد اما به دلیل بنزن یا آروماتیک بالا محدود شود.

بلندینگ هیدروکربن سنگین

Heavy Hydrocarbon Blending مربوط به جریان هایی با جرم مولکولی بالاتر، نقطه جوش بیشتر و ویسکوزیته بالاتر است. نفت کوره، Residual Fuel، Vacuum Residue، برخی روغن های سنگین و جریان های حاصل از واحدهای تبدیل در این دسته قرار می گیرند.

در بلندینگ سنگین، ویسکوزیته یک پارامتر حیاتی است. محصول باید در دمای انتقال و مصرف قابلیت پمپاژ، اتمایز شدن یا انتقال از طریق خطوط را داشته باشد. برای کاهش ویسکوزیته ممکن است یک Cutter Stock سبک تر به جریان اصلی اضافه شود.

موضوع دیگر، پایداری آسفالتین است. آسفالتین ها در یک محیط هیدروکربنی در حالت تعادل قرار دارند و افزودن یک جریان با قدرت حلالیت نامناسب ممکن است موجب Precipitation شود. رسوب آسفالتین می تواند فیلتر، پمپ، خط انتقال و تجهیزات احتراق را دچار مشکل کند.

مقدار گوگرد، خاکستر، فلزات، آب و رسوبات نیز در جریان های سنگین بررسی می شوند. بعضی از این ناخالصی ها می توانند خوردگی، رسوب در تجهیزات و آلایندگی را افزایش دهند.

یکی دیگر از تفاوت های اساسی بلندینگ سبک و سنگین، دمای عملیات است. جریان های سبک معمولا به گرمایش گسترده نیاز ندارند، در حالی که مخازن مواد سنگین ممکن است برای کاهش ویسکوزیته در دمای مشخص نگهداری شوند.

ویژگی	بلندینگ سبک	بلندینگ سنگین
محدوده جوش	پایین تر	بالاتر
ویسکوزیته	کم	متوسط تا بسیار زیاد
فشار بخار	معمولا بالاتر	پایین تر
کنترل اصلی	فراریت و خواص احتراقی	ویسکوزیته و پایداری
احتمال مشکل آسفالتین	کم	بیشتر
نیاز به گرمایش	معمولا کم	در بسیاری موارد ضروری
محصولات رایج	بنزین، نفتا و برش های سبک	نفت کوره و سوخت های سنگین

بلندینگ هیدروکربن چه کاربردهایی دارد؟

کاربرد Hydrocarbon Blending بسیار گسترده است و از تولید سوخت نهایی تا اصلاح مشخصات جریان های میانی پالایشگاه را شامل می شود. مهم ترین کاربردها عبارت اند از:

• تولید بنزین با عدد اکتان مشخص
• تولید سوخت دیزل مطابق استاندارد
• تنظیم کیفیت نفت کوره
• تولید سوخت دریایی Marine Fuel
• تنظیم ویسکوزیته محصولات سنگین
• کاهش یا تنظیم مقدار گوگرد محصول
• کنترل فشار بخار سوخت های سبک
• تنظیم منحنی تقطیر فرآورده
• استفاده بهینه از جریان های مختلف پالایشگاهی
• تولید محصولات سفارشی با Specification مشخص
• اختلاط برش های نفتا
• آماده سازی خوراک برخی واحدهای پالایشی
• اصلاح کیفیت محموله های Off-Spec
• تنظیم دانسیته و API محصول
• تولید سوخت های ترکیبی
• استفاده از Cutter Stock برای رقیق سازی جریان سنگین
• مدیریت موجودی مخازن پالایشگاه
• افزایش ارزش اقتصادی جریان های کم ارزش تر
• تهیه خوراک مناسب برای صادرات
• تولید محصول متناسب با استاندارد بازار هدف

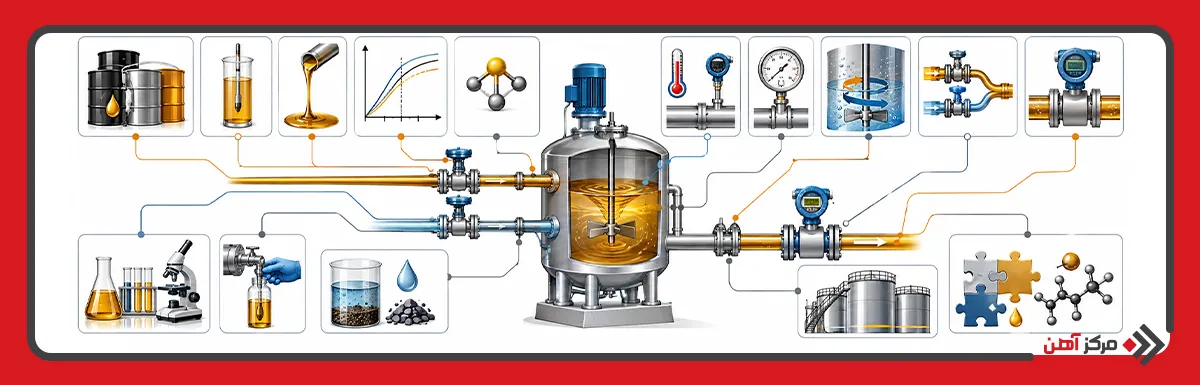

عوامل موثر بر کیفیت بلندینگ هیدروکربن

کیفیت یک Blend تنها به نسبت حجمی اجزا وابسته نیست و مجموعه بزرگی از متغیرهای خوراک، تجهیزات و شرایط عملیاتی بر نتیجه تاثیر می گذارند. مهم ترین عوامل عبارت اند از:

• مشخصات شیمیایی هر خوراک
• دانسیته اجزای ورودی
• API Gravity
• توزیع اجزای پارافینی، نفتنی و آروماتیک
• ویسکوزیته خوراک ها
• منحنی تقطیر Distillation Curve
• مقدار گوگرد
• فشار بخار
• نقطه اشتعال
• عدد اکتان در جریان های بنزینی
• عدد ستان در جریان های دیزلی
• نقطه ریزش Pour Point
• Cloud Point
• CFPP در سوخت های دیزلی
• مقدار آب و رسوبات
• مقدار آسفالتین
• سازگاری اجزای Blend
• پایداری کلوئیدی جریان های سنگین
• نسبت دقیق اختلاط
• دقت Flow Meterها
• کالیبراسیون تجهیزات اندازه گیری
• دمای اختلاط
• فشار فرایند
• زمان Mixing
• شدت گردش سیال در مخزن

بلندینگ هیدروکربن یک عملیات مهندسی برای ترکیب کنترل شده جریان های نفتی و هیدروکربنی است که هدف آن دستیابی به محصولی با مشخصات فیزیکی، شیمیایی، عملکردی و اقتصادی معین است. فرایند از انتخاب و شناسایی خوراک آغاز می شود، سپس فرمولاسیون براساس Mass Balance، محدودیت های استاندارد و رفتار اختلاط تعیین می شود و اجزا در مخزن یا سیستم Inline با نسبت کنترل شده ترکیب می شوند. پس از اختلاط، محصول باید از نظر پارامترهایی مانند دانسیته، ویسکوزیته، فشار بخار، گوگرد، نقطه اشتعال، منحنی تقطیر و خواص احتراقی کنترل شود. تفاوت بلندینگ هیدروکربن سبک و سنگین نیز عمدتا به ماهیت برش ها و پارامترهای کنترلی آنها مربوط است؛ در جریان های سبک، فراریت و ویژگی های سوختی اهمیت بیشتری دارند و در جریان های سنگین، ویسکوزیته، پایداری آسفالتین و قابلیت انتقال تعیین کننده هستند. یک سیستم بلندینگ موفق باید همزمان سه هدف کیفیت محصول، ایمنی فرایند و بهینه سازی اقتصادی خوراک را تامین کند.
