معرفی انواع شیرهای دروازه ‌ای یا کشویی (گیت ولو)

شیرهای دروازه ای یا کشویی نوعی شیر دستی با حرکت خطی هستند. در این شیرها، یک دیسک مستطیلی یا دایره ای روی یک دریچه به صورت کشویی می لغزد. بدین ترتیب این دیسک که به آن «دروازه» گفته می شود، جریان را متوقف می کند. شیرهای دروازه ای یا کشویی را معمولا برای جداسازی سیالات و نه تنظیم جریان آن ها مورد استفاده قرار می دهند. یعنی آن ها تنها در یکی از دو حالت کاملا باز یا کاملا بسته قرار می گیرند. این شیرها برای تنظیم جریان و قرار گرفتن در وضعیت های میانی مناسب نیستند، زیرا جریان های پرسرعت می توانند دیسک نیمه باز را دچار لرزش و آسیب کنند. بدین ترتیب دیسک و نشیمنگاه شیر به مرور دچار فرسودگی می شوند. در بسیاری از پروژه های صنعتی و تاسیساتی، انتخاب نوع شیرآلات در کنار عواملی مانند قیمت آهن و هزینه تجهیزات، نقش مهمی در تصمیم گیری نهایی دارد.

شیر دروازه ای چیست؟

شیر دروازه ای یا شیر گیت ولو یکی از پرکاربردترین شیرهای صنعتی با عملکرد خطی است که برای قطع و وصل کامل جریان سیال طراحی شده است. در این نوع شیر، یک دیسک یا صفحه فلزی به صورت عمودی حرکت می کند و با قرار گرفتن روی نشیمنگاه، مسیر عبور سیال را می بندد یا باز می کند. ساختار ساده، آب بندی مناسب و افت فشار کم در حالت باز، باعث شده است گیت ولو در بسیاری از خطوط انتقال سیالات مورد استفاده قرار گیرد.

عملکرد شیر دروازه ای به گونه ای است که دیسک آن هنگام باز شدن از مسیر جریان خارج می شود و مانع قابل توجهی در برابر عبور سیال ایجاد نمی کند. به همین دلیل این شیرها برای خطوطی با دبی بالا و فشار قابل توجه مناسب هستند. برخلاف برخی شیرها که برای کنترل یا تنظیم جریان طراحی شده اند، شیر گیت ولو بیشتر در شرایطی استفاده می شود که نیاز به باز یا بسته بودن کامل مسیر وجود دارد؛ زیرا قرار گرفتن در وضعیت نیمه باز می تواند باعث لرزش، فرسایش و کاهش عمر قطعات داخلی شود.

این تجهیزات در مدل ها و طراحی های مختلف تولید می شوند و انواع گیت ولو صنعتی بر اساس جنس بدنه، نوع اتصال، ساختار ساقه و کلاس فشاری دسته بندی می شوند. گیت ولوهای فولادی، چدنی و استنلس استیل در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و شبکه های انتقال آب کاربرد گسترده دارند. هنگام انتخاب این شیرها، علاوه بر شرایط فنی و نوع سیال، عوامل اقتصادی نیز اهمیت دارند و بسیاری از خریداران در کنار بررسی مشخصات فنی، موضوعاتی مانند قیمت شیر گازی و تفاوت آن با شیرهای کشویی را نیز مقایسه می کنند تا انتخاب دقیق تری داشته باشند.

انواع گیت ولو (شیر دروازه ای یا کشویی)

گیت ولوها تنها یک مدل ثابت ندارند و بر اساس ساختار داخلی، نوع عملکرد و شیوه اتصال در دسته بندی های مختلفی تولید می شوند. انتخاب نوع مناسب شیر کشویی تاثیر مستقیمی بر عملکرد سیستم، میزان آب بندی، هزینه نگهداری و طول عمر تجهیزات دارد. به همین دلیل مهندسان پیش از انتخاب این شیرها، علاوه بر شرایط فشار و دما، نوع سیال و محدودیت های نصب را نیز بررسی می کنند. همان طور که در انتخاب تجهیزات انتقال سیال، عواملی مانند قیمت لوله اهمیت دارد، نوع گیت ولو نیز باید متناسب با نیاز واقعی پروژه انتخاب شود. در ادامه با مهم ترین انواع شیر دروازه ای بر اساس استم، دیسک و نوع اتصال آشنا می شویم.

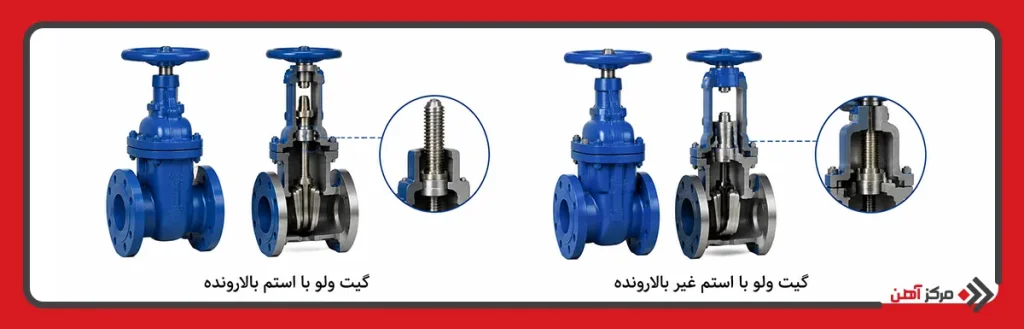

انواع شیر دروازه ای بر اساس نوع استم

یکی از مهم ترین دسته بندی های شیرهای کشویی بر اساس نوع استم یا ساقه شیر انجام می شود. استم وظیفه انتقال حرکت از فلکه یا عملگر به دیسک را بر عهده دارد و طراحی آن بر نحوه عملکرد و فضای نصب شیر تاثیر مستقیم می گذارد. از این نظر، شیرهای دروازه ای به دو گروه اصلی Rising Stem و Non-Rising Stem تقسیم می شوند.

گیت ولو با استم بالارونده (Rising Stem)
در این نوع، ساقه همزمان با باز و بسته شدن شیر حرکت عمودی دارد و موقعیت آن وضعیت باز یا بسته بودن شیر را به وضوح نشان می دهد. این طراحی باعث سهولت بازرسی و نگهداری می شود و بیشتر در صنایع نفت، پتروشیمی و خطوط فرآیندی مورد استفاده قرار می گیرد. البته به دلیل حرکت عمودی استم، این مدل به فضای نصب بیشتری نیاز دارد.

گیت ولو با استم غیر بالارونده (Non-Rising Stem)
در این مدل، استم در جای خود ثابت می ماند و تنها رزوه داخلی باعث حرکت دیسک می شود. به دلیل عدم نیاز به فضای اضافی، این شیرها برای محیط های محدود مانند شبکه های آب شهری، تاسیسات زیرزمینی و اتاقک های فنی مناسب هستند. با این حال، تشخیص وضعیت باز یا بسته بودن شیر نسبت به مدل بالارونده دشوارتر است و نیاز به کنترل بیشتری دارد.

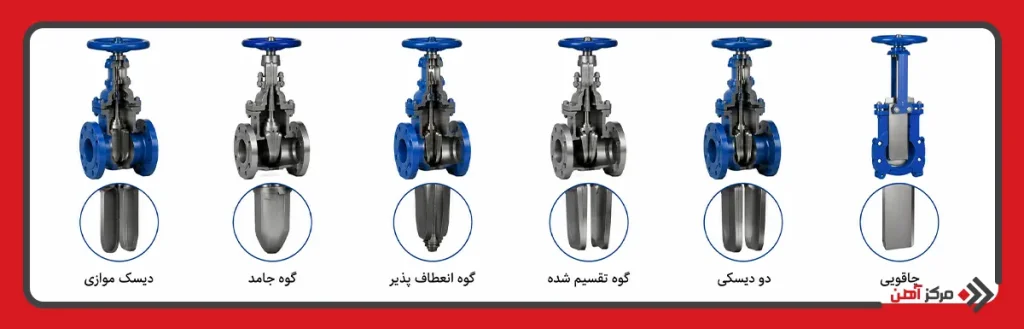

انواع گیت ولو بر اساس نوع دیسک

دیسک یا دروازه اصلی ترین بخش آب بندی در شیرهای کشویی است و طراحی آن بر عملکرد، تحمل فشار و میزان نشتی تاثیر مستقیم دارد. به همین دلیل، انواع گیت ولو صنعتی بر اساس نوع دیسک نیز به چند گروه مهم تقسیم می شوند.

دیسک موازی (Parallel Disc Gate Valve)
در گیت ولو با دیسک موازی، صفحات دیسک به صورت موازی طراحی می شوند و فرآیند آب بندی با فشار سیال یا مکانیزم داخلی انجام می گیرد. این ساختار اصطکاک کمتری نسبت به مدل های گوه ای ایجاد می کند و احتمال گیرکردن دیسک را کاهش می دهد. دیسک موازی بیشتر در خطوط با فشار متوسط، بخار و برخی سیستم های انتقال سیال کاربرد دارد.

گوه جامد (Solid Wedge Gate Valve)
گوه جامد یکی از رایج ترین انواع دیسک در شیرهای کشویی است که از یک قطعه یکپارچه و صلب ساخته می شود. این طراحی مقاومت مکانیکی بالایی دارد و آب بندی مناسبی در فشار و دمای بالا ایجاد می کند. به دلیل استحکام زیاد، این مدل در صنایع نفت، گاز و خطوط فرآیندی سنگین کاربرد گسترده ای دارد.

گوه انعطاف پذیر (Flexible Wedge Gate Valve)
در این نوع، دیسک دارای انعطاف کنترل شده ای است که امکان جبران تغییرات ناشی از انبساط حرارتی یا ناهمراستایی نشیمنگاه را فراهم می کند. این ویژگی باعث کاهش تنش روی قطعات و جلوگیری از گیرکردن دیسک می شود. گوه انعطاف پذیر در خطوطی با نوسان دما و فشار عملکرد قابل اعتمادتری ارائه می دهد.

گوه تقسیم شده (Split Wedge Gate Valve)
گوه تقسیم شده از دو بخش مجزا تشکیل شده است که هنگام بسته شدن به صورت مستقل روی نشیمنگاه قرار می گیرند. این ساختار باعث توزیع بهتر فشار و آب بندی دقیق تر می شود و احتمال نشتی را کاهش می دهد. این نوع دیسک معمولا در شرایطی استفاده می شود که تغییرات حرارتی یا فشار بالا وجود داشته باشد.

دو دیسکی (Double Disc Gate Valve)

گیت ولو دو دیسکی دارای دو صفحه مجزا است که هنگام بسته شدن روی سیت قرار می گیرند و آب بندی قوی تری ایجاد می کنند. این طراحی باعث توزیع یکنواخت فشار و کاهش سایش سطوح آب بندی می شود. شیرهای دو دیسکی بیشتر در خطوط صنعتی بزرگ و سیستم هایی که نیاز به آب بندی مطمئن دارند مورد استفاده قرار می گیرند.

چاقویی (Knife Gate Valve)
گیت ولو چاقویی دارای دیسکی باریک و تیغه مانند است که برای برش و عبور از سیالات دارای ذرات جامد طراحی شده است. این شیر می تواند لجن، دوغاب، خمیر و سیالات غلیظ را بدون انسداد کنترل کند. به همین دلیل در صنایع معدنی، فاضلاب، کاغذسازی و فرآوری مواد جامد کاربرد فراوانی دارد.

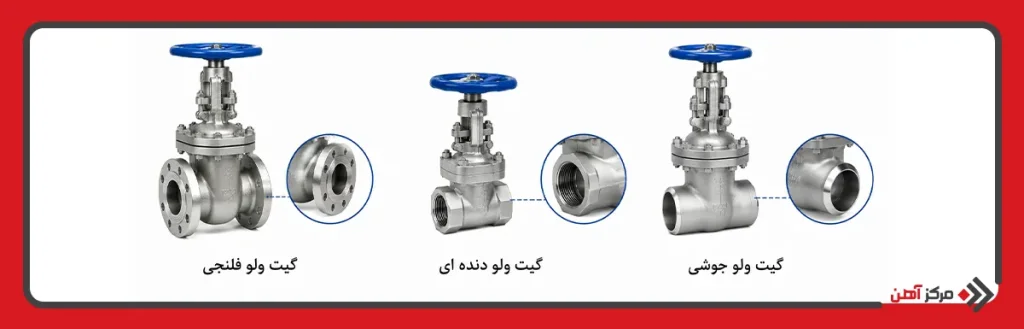

انواع شیر کشویی بر اساس نوع اتصال

نوع اتصال یکی دیگر از معیارهای مهم در انتخاب شیر گیت ولو است. اتصال مناسب نه تنها بر سهولت نصب اثر دارد، بلکه در میزان آب بندی، قابلیت تعمیر و تحمل فشار نیز نقش تعیین کننده ای ایفا می کند.

گیت ولو فلنجی (Flanged Gate Valve)
این نوع با استفاده از فلنج و پیچ و مهره به خط لوله متصل می شود و رایج ترین اتصال در صنایع سنگین است. تحمل فشار بالا، امکان باز و بسته کردن آسان برای تعمیرات و آب بندی مناسب از مزایای اصلی شیرهای فلنجی به شمار می رود.

گیت ولو دنده ای (Threaded Gate Valve)
در این مدل اتصال از طریق رزوه انجام می شود و بیشتر در خطوط کوچک و فشارهای متوسط یا پایین کاربرد دارد. نصب ساده و هزینه کمتر از مزایای آن است، اما برای سایزهای بزرگ یا فشارهای بالا گزینه ایده آلی محسوب نمی شود.

گیت ولو جوشی (Welded Gate Valve)
شیرهای جوشی به صورت دائمی به خط لوله متصل می شوند و به دلیل حذف نشتی در محل اتصال، در خطوط حساس و فشار بالا استفاده می شوند. این نوع اتصال در نیروگاه ها، صنایع شیمیایی و خطوط بخار بسیار رایج است، هرچند تعمیر یا تعویض آن نسبت به مدل های فلنجی دشوارتر خواهد بود.

جدول مقایسه انواع گیت ولو

معیار مقایسه	نوع	ویژگی اصلی	مزایا	محدودیت
نوع استم	بالارونده	حرکت عمودی استم	مشاهده آسان وضعیت شیر، نگهداری راحت	نیاز به فضای بیشتر
نوع استم	غیر بالارونده	استم ثابت	مناسب فضای محدود	تشخیص وضعیت دشوارتر
نوع دیسک	گوه ای	آب بندی زاویه دار	تحمل فشار بالا، نشتی کم	احتمال گیرکردن در برخی شرایط
نوع دیسک	موازی	دیسک های موازی	اصطکاک کمتر	کاربرد محدودتر
نوع دیسک	انعطاف پذیر	دیسک نیمه منعطف	عملکرد بهتر در تنش حرارتی	ساختار پیچیده تر
نوع اتصال	فلنجی	اتصال پیچ و مهره ای	تعمیرپذیری بالا، مناسب صنایع سنگین	وزن و هزینه بیشتر
نوع اتصال	دنده ای	اتصال رزوه ای	نصب ساده و اقتصادی	مناسب سایزهای کوچک
نوع اتصال	جوشی	اتصال دائمی	نشتی بسیار کم، مقاومت بالا	تعمیر و جداسازی دشوار

نحوه عملکرد انواع شیرهای دروازه ‌ای یا کشویی

باز یا بسته کردن جریان در شیرهای دروازه ‌ای یا کشویی با حرکت دادن دروازه به درون مجرای جریان سیال یا خارج کردن دروازه از آن، اتفاق می ‌افتد. این جریان سیال می‌ تواند در هر دو سو باشد. استفاده از شیرهای دروازه ‌ای در کارخانجات تصفیه نفت و پتروشیمی رایج ‌تر است. زیرا جریان سیالات در این کارخانه دارای فشار پایینی می ‌باشد. همچنین شیرهای دروازه ‌ای را برای جریان‌ های رو به بالا، به دلیل فشار زیاد و مدت ‌زمان طولانی بسته یا باز ماندن، کمتر مورد استفاده قرار می ‌دهند. چرا که در آن صورت، نیاز است فلکه بارها چرخانده شود.

اجزای گیت ولو

شناخت اجزای داخلی گیت ولو نقش مهمی در انتخاب، نصب و نگهداری صحیح این شیرها دارد. هر بخش از این تجهیزات وظیفه مشخصی بر عهده دارد و عملکرد صحیح آن ها مستقیما بر آب بندی، دوام و راندمان سیستم تاثیر می گذارد. آشنایی با اجزای شیر دروازه ای همچنین به درک بهتر نحوه کار و تشخیص خرابی های احتمالی کمک می کند. با وجود اینکه انواع شیر دروازه ای از نظر طراحی و ساختار تفاوت هایی دارند، اغلب آن ها از مجموعه قطعات مشابهی تشکیل شده اند که در ادامه معرفی می شوند.

بدنه (Body)
بدنه اصلی ترین بخش شیر است و تمامی قطعات داخلی درون آن قرار می گیرند. بدنه باید توان تحمل فشار و دمای سیال را داشته باشد و معمولا از چدن، فولاد یا استنلس استیل ساخته می شود. انتخاب جنس بدنه با توجه به شرایط کاری و کلاس ولو انجام می شود تا مقاومت کافی در برابر فشار و خوردگی فراهم گردد.

بونت یا درپوش (Bonnet)
بونت قطعه ای است که روی بدنه نصب می شود و محفظه داخلی شیر را می پوشاند. این بخش علاوه بر نگهداری استم و قطعات متحرک، امکان دسترسی برای تعمیر و سرویس را نیز فراهم می کند. اتصال بونت به بدنه ممکن است به صورت فلنجی، رزوه ای یا جوشی باشد.

استم یا ساقه (Stem)
استم وظیفه انتقال حرکت از فلکه یا عملگر به دیسک را بر عهده دارد. هنگام باز و بسته شدن شیر، استم حرکت کرده و دیسک را بالا یا پایین می برد. نوع طراحی استم در عملکرد شیر دروازه ای اهمیت زیادی دارد و به همین دلیل گیت ولوها به مدل های استم بالارونده و غیر بالارونده تقسیم می شوند.

دیسک یا گیت (Gate/Disc)
دیسک مهم ترین قطعه کنترلی در گیت ولو است که مسیر عبور سیال را باز یا مسدود می کند. این قطعه ممکن است به شکل گوه ای، موازی یا انعطاف پذیر طراحی شود و نوع آن بر میزان آب بندی و مقاومت شیر تاثیر مستقیم دارد. در واقع بخش اصلی کاربرد شیر دروازه ای به عملکرد دقیق همین قطعه وابسته است.

نشیمنگاه یا سیت (Seat)
سیت سطح آب بندی شیر است که دیسک روی آن قرار می گیرد و از عبور سیال جلوگیری می کند. کیفیت ساخت و جنس نشیمنگاه تاثیر زیادی بر میزان نشتی و عمر مفید شیر دارد. سیت ها می توانند یکپارچه با بدنه یا به صورت قطعه جداگانه طراحی شوند.

فلکه یا هندویل (Handwheel)
فلکه بخشی است که اپراتور از طریق آن شیر را باز یا بسته می کند. با چرخاندن هندویل، استم حرکت کرده و دیسک جابه جا می شود. در برخی گیت ولوهای صنعتی به جای فلکه از گیربکس یا عملگر برقی و پنوماتیکی استفاده می شود.

پکینگ و گلند (Packing & Gland)
پکینگ مجموعه ای از مواد آب بندی است که در اطراف استم قرار می گیرد و از نشتی سیال به بیرون جلوگیری می کند. گلند نیز وظیفه فشرده سازی پکینگ و حفظ آب بندی را بر عهده دارد. خرابی این بخش می تواند باعث نشتی و کاهش ایمنی سیستم شود.

یوک یا نگهدارنده (Yoke)
در برخی گیت ولوها، یوک به عنوان تکیه گاه استم و بخش های متحرک عمل می کند و باعث حفظ همراستایی قطعات هنگام حرکت می شود. این قطعه بیشتر در شیرهای صنعتی بزرگ و فشار بالا دیده می شود و در پایداری عملکرد شیر نقش مهمی دارد.

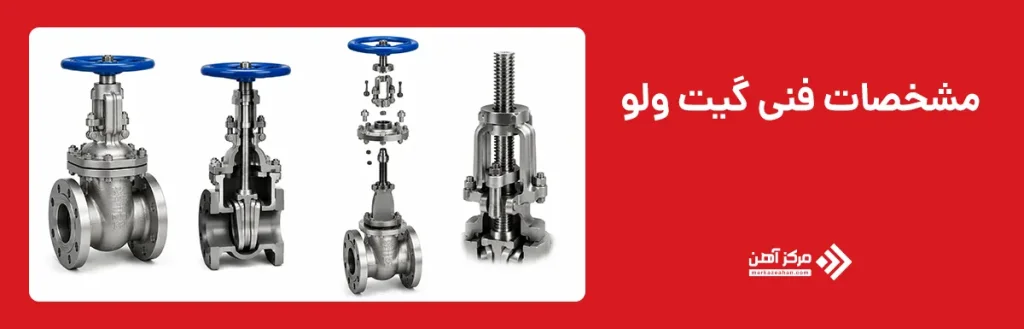

مشخصات فنی گیت ولو

شناخت مشخصات فنی گیت ولو یکی از مهم ترین مراحل انتخاب این شیر صنعتی است. گیت ولوها بسته به فشار کاری، نوع سیال، شرایط دمایی و محل نصب در مدل های مختلف تولید می شوند و هر کدام ویژگی های فنی خاص خود را دارند. بررسی این مشخصات به مهندسان کمک می کند تا از عملکرد ایمن و طول عمر مناسب تجهیزات اطمینان حاصل کنند. از آنجا که انواع شیرهای دروازه ای برای کاربردهای متنوع طراحی شده اند، توجه به کلاس فشاری، سایز، جنس بدنه، نوع اتصال و استانداردهای ساخت اهمیت زیادی دارد.

کلاس فشاری

کلاس فشاری یکی از مهم ترین مشخصات فنی گیت ولو است و نشان می دهد شیر تا چه میزان فشار و دما را می تواند تحمل کند. این کلاس ها معمولا بر اساس استانداردهای ANSI و ASME با مقادیر 150، 300، 600، 900 و بالاتر تعریف می شوند. انتخاب کلاس مناسب باید با فشار کاری سیستم و شرایط فرآیندی هماهنگ باشد؛ زیرا استفاده از کلاس پایین تر از نیاز پروژه می تواند باعث نشتی یا آسیب تجهیزات شود. عملکرد شیر کشویی تا حد زیادی به انتخاب صحیح کلاس فشاری وابسته است، به ویژه در خطوط بخار، نفت و سیالات پرفشار.

سایز و ابعاد

گیت ولوها در سایزهای مختلف تولید می شوند تا بتوانند در خطوط لوله کوچک تا شبکه های انتقال بزرگ مورد استفاده قرار گیرند. سایز شیر معمولا بر حسب اینچ یا میلی متر بیان می شود و باید با قطر اسمی لوله مطابقت داشته باشد. انتخاب نادرست سایز می تواند باعث افت فشار، کاهش راندمان یا اختلال در جریان شود. علاوه بر قطر، ابعاد کلی شیر شامل ارتفاع، طول و فضای موردنیاز برای نصب نیز باید بررسی شود؛ به ویژه در محیط های صنعتی که محدودیت فضا وجود دارد.

جنس بدنه

جنس بدنه تاثیر مستقیمی بر مقاومت شیر در برابر فشار، خوردگی و دمای سیال دارد. بدنه گیت ولو معمولا از چدن، فولاد کربنی، فولاد آلیاژی یا استنلس استیل ساخته می شود و انتخاب آن به نوع سیال و شرایط محیطی بستگی دارد. برای مثال، در خطوط آب و فاضلاب اغلب از چدن استفاده می شود، در حالی که صنایع نفت و گاز و خطوط خورنده بیشتر به سراغ فولاد و استنلس استیل می روند. انتخاب صحیح متریال باعث افزایش دوام و کاهش هزینه های تعمیرات می شود.

نوع اتصال

نوع اتصال یکی دیگر از مشخصات مهم گیت ولو است که بر روش نصب و قابلیت نگهداری تاثیر می گذارد. اتصال فلنجی، دنده ای و جوشی رایج ترین مدل های اتصال در شیرهای کشویی هستند. اتصال فلنجی برای خطوط صنعتی و سایزهای بزرگ مناسب است، در حالی که مدل دنده ای بیشتر در سیستم های کوچک و فشار پایین استفاده می شود. اتصال جوشی نیز برای خطوط حساس و فشار بالا به کار می رود و به دلیل حذف نقاط نشتی، ایمنی بیشتری ایجاد می کند.

استانداردهای ساخت

گیت ولوها باید مطابق استانداردهای معتبر طراحی و تولید شوند تا از نظر ایمنی، کیفیت و آب بندی عملکرد قابل اطمینانی داشته باشند. استانداردهایی مانند API، ASME، DIN و ISO الزامات مربوط به طراحی، ابعاد، تست و کیفیت ساخت را مشخص می کنند. در بسیاری از پروژه های صنعتی، شیرها پیش از بهره برداری تحت آزمون های کنترل کیفیت قرار می گیرند و این موضوع شباهت زیادی با فرآیند تست هیدرواستاتیک لوله فولادی دارد که برای بررسی مقاومت و نشتی تجهیزات تحت فشار انجام می شود. رعایت استانداردهای ساخت، یکی از مهم ترین عوامل تضمین عملکرد ایمن و پایدار گیت ولو در طول بهره برداری است.

کاربرد شیر دروازه ای (گیت ولو یا کشویی)

شیرهای دروازه ای به دلیل ساختار ساده، آب بندی مناسب و ایجاد افت فشار کم در حالت باز، یکی از پرکاربردترین شیرآلات صنعتی محسوب می شوند. این شیرها بیشتر برای قطع و وصل کامل جریان طراحی شده اند و در خطوطی استفاده می شوند که نیاز به کنترل تدریجی سیال وجود ندارد. با توجه به شرایط کاری، فشار و نوع سیال، گیت ولو در مدل های مختلف تولید می شود و انواع گیت ولو برای صنایع و سیستم های متنوع کاربرد دارند. مهم ترین کاربردهای شیر دروازه ای عبارت اند از:

خطوط انتقال آب و فاضلاب
برای قطع و وصل جریان در شبکه های توزیع آب شهری، تاسیسات آبرسانی و خطوط فاضلاب استفاده می شود.
صنایع نفت و گاز
در خطوط انتقال نفت خام، گاز و فرآورده های نفتی برای ایزوله سازی بخش های مختلف سیستم کاربرد دارد.
صنایع پتروشیمی و شیمیایی
به دلیل توان تحمل فشار و دمای بالا، در واحدهای فرآیندی و خطوط انتقال مواد شیمیایی مورد استفاده قرار می گیرد.
نیروگاه ها و سیستم های بخار
گیت ولو در خطوط بخار و آب داغ نیروگاهی برای قطع کامل جریان و ایمنی سیستم کاربرد گسترده ای دارد.
تاسیسات صنعتی و ساختمانی
در موتورخانه ها، سیستم های گرمایشی و شبکه های لوله کشی صنعتی برای کنترل باز و بسته بودن مسیر سیال استفاده می شود.
صنایع معدنی و فولادی
در انتقال آب صنعتی، دوغاب و برخی سیالات فرآیندی در کارخانه های معدنی و فولادسازی کاربرد دارد.
خطوط با قطر بالا و دبی زیاد
به دلیل عبور مستقیم سیال و افت فشار کم، گزینه مناسبی برای خطوط لوله بزرگ و جریان های حجیم محسوب می شود.
ایزوله سازی تجهیزات و خطوط فرآیندی
برای جدا کردن بخشی از سیستم هنگام تعمیرات، سرویس یا تعویض تجهیزات از شیر کشویی استفاده می شود.

گیت ولو یا شیر دروازه ای یکی از مهم ترین شیرآلات صنعتی برای قطع و وصل کامل جریان سیال است که به دلیل آب بندی مناسب، افت فشار کم و دوام بالا در صنایع مختلف کاربرد گسترده ای دارد. در این مقاله با ساختار، انواع گیت ولو، اجزای داخلی، مشخصات فنی و معیارهای انتخاب این شیر آشنا شدیم و بررسی کردیم که عملکرد صحیح آن تا چه اندازه به انتخاب مناسب کلاس فشاری، جنس بدنه و نوع اتصال وابسته است. شناخت دقیق ویژگی ها و کاربردهای شیر کشویی به مهندسان و خریداران کمک می کند تا متناسب با شرایط کاری و نوع سیال، گزینه ای ایمن و اقتصادی برای سیستم های لوله کشی و خطوط صنعتی انتخاب کنند.
