بررسی گیربکس پاتیل ذوب در صنایع فولاد

گیربکس پاتیل ذوب یکی از مهم ترین تجهیزات انتقال قدرت در صنایع فولاد به شمار می رود که وظیفه کنترل حرکت، جابجایی و عملکرد ایمن پاتیل های حمل مذاب را بر عهده دارد. این تجهیز در شرایطی فعالیت می کند که دمای بسیار بالا، بارهای سنگین و فشار کاری مداوم بخشی از محیط عملیاتی آن محسوب می شوند؛ به همین دلیل انتخاب و طراحی صحیح آن اهمیت ویژه ای دارد. آشنایی با ساختار و مشخصات فنی گیربکس مناسب برای پاتیل ذوب می تواند نقش مهمی در افزایش راندمان خطوط تولید و کاهش استهلاک تجهیزات داشته باشد.

در واحدهای فولادسازی، عملکرد دقیق گیربکس پاتیل ذوب نه تنها بر ایمنی فرآیند تخلیه و انتقال مذاب تاثیرگذار است، بلکه بر هزینه های نگهداری و بهره برداری نیز اثر مستقیم دارد. عواملی مانند ظرفیت بار، نسبت تبدیل، مقاومت حرارتی و کیفیت ساخت در انتخاب این تجهیز اهمیت زیادی دارند و حتی برخی هزینه های صنعتی می توانند تحت تاثیر نوسانات بازار مواد اولیه و قیمت آهن قرار گیرند. در ادامه به صورت تخصصی تر به شما خواهیم گفت گیربکس پاتیل ذوب چیست.

گیربکس پاتیل ذوب چیست؟

گیربکس پاتیل ذوب یکی از تجهیزات تخصصی انتقال قدرت در صنایع فولاد است که برای کنترل حرکت و تحمل بارهای سنگین در فرآیند جابجایی، چرخش و تخلیه پاتیل های حامل مذاب طراحی می شود. این گیربکس ها در شرایطی فعالیت می کنند که علاوه بر وزن بسیار زیاد پاتیل و مذاب، با دمای بالا، شوک های مکانیکی و کارکرد مداوم نیز مواجه هستند؛ به همین دلیل ساختار آن ها با گیربکس های عمومی تفاوت های قابل توجهی دارد. در بسیاری از خطوط فولادسازی، انتخاب گیربکس مناسب پاتیل ذوب به طور مستقیم بر ایمنی، دقت تخلیه مذاب و پایداری فرآیند تولید اثر می گذارد.

برای درک بهتر عملکرد این تجهیز، ابتدا باید بدانیم گیربکس چیست و چه وظیفه ای در سیستم های صنعتی دارد. گیربکس مجموعه ای از چرخ دنده ها، شفت ها و اجزای انتقال قدرت است که با تغییر نسبت دور و گشتاور، شرایط لازم برای عملکرد صحیح تجهیزات را فراهم می کند. در پاتیل های ذوب، این وظیفه به شکل بسیار تخصصی تری انجام می شود؛ زیرا گیربکس باید بتواند حرکت نرم، کنترل شده و ایمن پاتیل را در زمان حمل یا تخلیه فولاد مذاب تامین کند، بدون آنکه تحت بارهای ناگهانی یا حرارت محیطی دچار افت عملکرد شود.

از نظر مهندسی، مشخصات فنی گیربکس مناسب برای پاتیل ذوب شامل ظرفیت بالای تحمل گشتاور، مقاومت در برابر بارهای ضربه ای، سیستم روانکاری مطمئن، جنس مقاوم چرخ دنده ها و نسبت تبدیل متناسب با فرآیند تخلیه است. این گیربکس ها معمولا با طراحی صنعتی سنگین و ضریب اطمینان بالا تولید می شوند تا در محیط های فولادسازی که توقف تجهیزات می تواند خسارت زیادی ایجاد کند، عملکردی پایدار و قابل اعتماد داشته باشند.

نقش گیربکس در سیستم پاتیل ذوب

گیربکس در سیستم پاتیل ذوب تنها یک تجهیز انتقال قدرت نیست، بلکه بخشی حیاتی از مکانیزم کنترل و ایمنی فرآیند فولادسازی محسوب می شود. وظیفه اصلی این تجهیز، تبدیل و انتقال توان از الکتروموتور یا محرک مکانیکی به سیستم حرکتی پاتیل است تا عملیات جابجایی، چرخش و تخلیه مذاب با دقت بالا انجام شود. وزن زیاد پاتیل به همراه فولاد مذاب، نیاز به اعمال گشتاور بالا و حرکت کاملا کنترل شده دارد؛ موضوعی که بدون استفاده از گیربکس تخصصی امکان پذیر نیست. گیربکس با کاهش دور و افزایش گشتاور، شرایطی فراهم می کند که حرکت پاتیل به صورت نرم و بدون شوک انجام شود و خطر سرریز یا تخلیه ناگهانی مذاب به حداقل برسد.

در بسیاری از واحدهای فولادسازی، سیستم تخلیه پاتیل باید زاویه چرخش مشخصی داشته باشد تا مذاب با سرعت و حجم کنترل شده به بخش بعدی خط تولید منتقل شود. در این بخش، گیربکس نقش تنظیم کننده اصلی حرکت را بر عهده دارد و مانع از نوسانات شدید یا تغییرات ناگهانی سرعت می شود. این موضوع نه تنها ایمنی کارکنان و تجهیزات اطراف را افزایش می دهد، بلکه باعث حفظ کیفیت مذاب و کنترل دقیق فرآیند ریخته گری نیز خواهد شد. تفاوت این تجهیزات با انواع گیربکس صنعتی عمومی در آن است که گیربکس پاتیل ذوب برای تحمل بارهای بسیار سنگین، شوک های مکانیکی و شرایط سخت حرارتی طراحی می شود.

یکی دیگر از وظایف مهم گیربکس در سیستم پاتیل ذوب، توزیع یکنواخت نیرو و جلوگیری از اعمال تنش بیش از حد به اجزای مکانیکی است. زمانی که پاتیل در حال حرکت یا تخلیه است، نیروهای پیچشی و بارهای ناگهانی می توانند به شفت ها، یاتاقان ها و مجموعه انتقال قدرت آسیب وارد کنند. گیربکس با طراحی مناسب نسبت تبدیل و کنترل گشتاور، این تنش ها را مدیریت کرده و عمر کاری مجموعه را افزایش می دهد. در خطوطی که پاتیل ها به صورت مداوم در حال سرویس هستند، عملکرد پایدار گیربکس تاثیر مستقیمی بر کاهش توقفات اضطراری و هزینه های تعمیرات دارد.

در فرآیند فولادسازی، ارتباط عملکرد گیربکس با تجهیزاتی مانند کوره پاتیلی نیز اهمیت زیادی دارد؛ زیرا انتقال فولاد مذاب میان مراحل مختلف تولید باید با هماهنگی کامل انجام شود. هرگونه اختلال در حرکت یا تخلیه پاتیل می تواند زمان بندی عملیات حرارتی و متالورژیکی را تحت تاثیر قرار دهد و راندمان کل خط تولید را کاهش دهد. به همین دلیل، گیربکس پاتیل ذوب به عنوان یکی از مهم ترین اجزای سیستم حمل و تخلیه مذاب شناخته می شود که نقش آن فراتر از انتقال ساده نیرو بوده و به کنترل فرآیند، ایمنی و پایداری تولید گره خورده است.

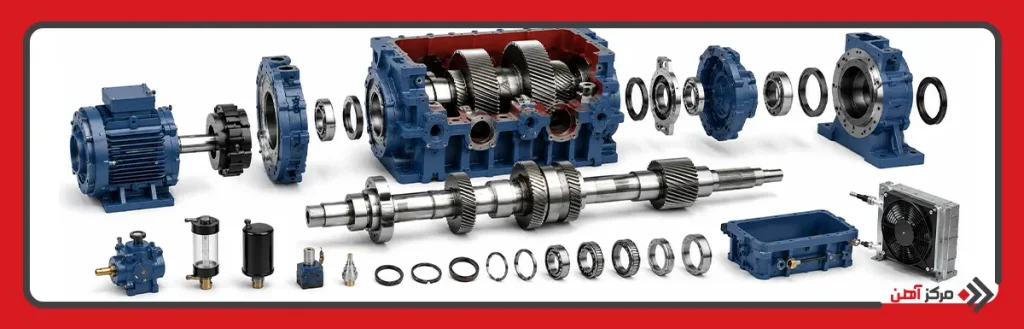

قطعات اصلی گیربکس پاتیل ذوب

گیربکس پاتیل ذوب از مجموعه ای از قطعات مکانیکی دقیق و مقاوم تشکیل شده است که هر کدام نقش مشخصی در انتقال قدرت، کنترل گشتاور و تحمل شرایط سخت فولادسازی دارند. این تجهیزات باید در برابر بارهای سنگین، لرزش، شوک های مکانیکی و حرارت محیطی عملکردی پایدار داشته باشند؛ به همین دلیل اجزای داخلی آن ها معمولا از آلیاژهای مقاوم و با طراحی صنعتی سنگین ساخته می شوند. شناخت قطعات اصلی گیربکس پاتیل ذوب به درک بهتر عملکرد، تعمیرات و انتخاب صحیح این تجهیز کمک می کند.

چرخ دنده ها
اصلی ترین بخش گیربکس، مجموعه چرخ دنده ها هستند که وظیفه انتقال نیرو و تغییر نسبت دور و گشتاور را بر عهده دارند. در گیربکس پاتیل ذوب معمولا از چرخ دنده های سخت کاری شده با مقاومت سایشی بالا استفاده می شود تا در برابر بارهای شدید و کارکرد طولانی دچار خوردگی یا شکست نشوند.

شفت ورودی
شفت ورودی نیروی تولید شده توسط الکتروموتور یا محرک را دریافت و به مجموعه چرخ دنده ها منتقل می کند. این قطعه باید استحکام پیچشی بالایی داشته باشد تا بتواند انتقال توان را بدون تغییر شکل یا آسیب انجام دهد.

شفت خروجی
شفت خروجی نیروی تبدیل شده و گشتاور نهایی را از گیربکس به مکانیزم حرکت یا چرخش پاتیل منتقل می کند. طراحی دقیق این بخش اهمیت زیادی دارد؛ زیرا مستقیما با بار عملیاتی و حرکت پاتیل در ارتباط است.

یاتاقان ها و بلبرینگ ها
یاتاقان ها وظیفه نگهداری و هدایت شفت ها را بر عهده دارند و باعث کاهش اصطکاک و حرکت روان مجموعه می شوند. در گیربکس های پاتیل ذوب معمولا از یاتاقان های صنعتی مقاوم در برابر بارهای شعاعی و محوری استفاده می شود.

پوسته یا هوزینگ گیربکس
بدنه یا پوسته گیربکس از قطعات داخلی محافظت می کند و نقش مهمی در تحمل تنش های مکانیکی و جلوگیری از نفوذ آلودگی دارد. این بخش اغلب از چدن یا فولاد مقاوم ساخته می شود تا در محیط های صنعتی سنگین دوام کافی داشته باشد.

سیستم روانکاری
روغن کاری مناسب یکی از حیاتی ترین بخش های عملکرد گیربکس است. سیستم روانکاری باعث کاهش اصطکاک، کنترل دما و جلوگیری از سایش چرخ دنده ها و یاتاقان ها می شود. در برخی مدل های سنگین از سیستم روغن کاری اجباری یا پمپ روغن استفاده می شود.

آب بندها و کاسه نمدها
آب بندها از خروج روغن و ورود گرد و غبار یا رطوبت به داخل گیربکس جلوگیری می کنند. خرابی این قطعات می تواند باعث کاهش سطح روغن، افزایش سایش و آسیب دیدگی اجزای داخلی شود.

کوپلینگ یا رابط انتقال نیرو
کوپلینگ اتصال میان موتور و گیربکس را برقرار می کند و بخشی از لرزش ها و ناهمراستایی های مکانیکی را جذب می نماید. انتخاب صحیح این قطعه در کاهش تنش های انتقال قدرت اهمیت زیادی دارد.

سیستم خنک کاری
در برخی گیربکس های پاتیل ذوب که تحت بار و حرارت بالا فعالیت می کنند، از سیستم خنک کاری استفاده می شود. این بخش با کاهش دمای روغن و قطعات داخلی، از افت راندمان و آسیب حرارتی جلوگیری می کند.

پیچ ها و اتصالات مکانیکی
هرچند این بخش ساده به نظر می رسد، اما پیچ ها، مهره ها و اتصالات نقش مهمی در استحکام مجموعه و حفظ هم محوری قطعات دارند. استفاده از اتصالات مقاوم در برابر لرزش برای جلوگیری از شل شدن قطعات ضروری است.

سنسورها و تجهیزات پایش وضعیت
در گیربکس های مدرن پاتیل ذوب، سنسورهای دما، لرزش و فشار روغن برای پایش عملکرد نصب می شوند. این تجهیزات امکان تشخیص زودهنگام خرابی و اجرای تعمیرات پیشگیرانه را فراهم می کنند و از توقف ناگهانی خط تولید جلوگیری خواهند کرد.

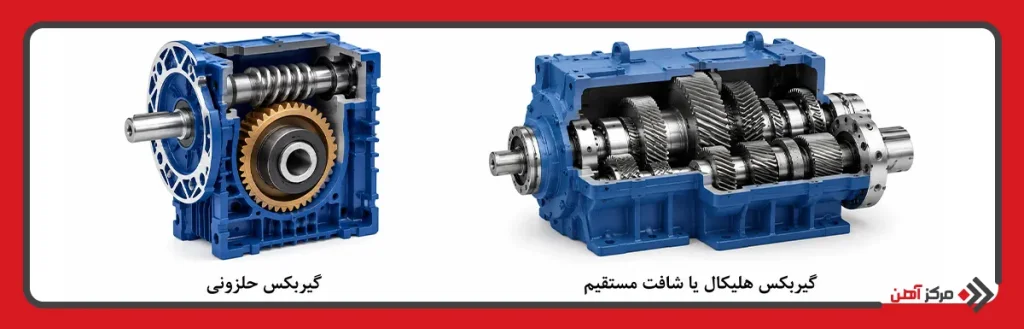

انواع گیربکس پاتیل ذوب

گیربکس های مورد استفاده در سیستم پاتیل ذوب بسته به ظرفیت خط تولید، میزان گشتاور مورد نیاز، شرایط حرارتی و نوع مکانیزم تخلیه در مدل های مختلفی طراحی و استفاده می شوند. انتخاب نوع مناسب گیربکس اهمیت زیادی دارد؛ زیرا هر مدل دارای ساختار، راندمان و توان تحمل بار متفاوتی است. در صنایع فولاد، انتخاب گیربکس مناسب پاتیل ذوب باید با توجه به شرایط عملیاتی و میزان فشار کاری انجام شود تا سیستم بتواند در محیط های سنگین و مداوم عملکردی ایمن و پایدار داشته باشد.

گیربکس حلزونی
گیربکس حلزونی یکی از مدل های رایج برای کاربردهایی است که به کاهش سرعت بالا و حرکت نرم نیاز دارند. این نوع گیربکس با ساختار ماردون و چرخ حلزون، امکان انتقال قدرت با لرزش کم را فراهم می کند؛ هرچند راندمان آن نسبت به برخی مدل های دیگر پایین تر است و معمولا در کاربردهای سبک تر یا سیستم های کم ظرفیت استفاده می شود.

گیربکس هلیکال یا شافت مستقیم
گیربکس هلیکال به دلیل استفاده از چرخ دنده های مورب، انتقال قدرتی نرم و کم صدا ایجاد می کند. این مدل توان تحمل بار و راندمان بالایی دارد و در بسیاری از خطوط فولادسازی برای انتقال قدرت پیوسته مورد استفاده قرار می گیرد. در برخی پروژه ها، این نوع به عنوان گیربکس پاتیل ذوب برای سیستم های نیازمند حرکت دقیق و پایدار انتخاب می شود.

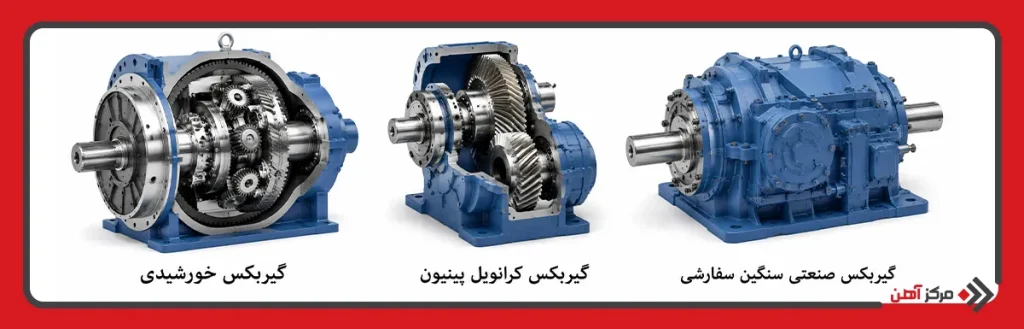

گیربکس خورشیدی
گیربکس خورشیدی دارای ساختاری فشرده با توان انتقال گشتاور بسیار بالا است. چرخ دنده های سیاره ای این مدل باعث توزیع یکنواخت نیرو و تحمل بارهای سنگین می شوند. به همین دلیل در پاتیل های بزرگ و تجهیزات سنگین فولادسازی که محدودیت فضا و نیاز به توان بالا وجود دارد، کاربرد گسترده ای دارد.

گیربکس کرانویل پینیون
این گیربکس از ترکیب چرخ دنده های مخروطی و هلیکال استفاده می کند و برای انتقال قدرت در زاویه 90 درجه مناسب است. راندمان بالا، استحکام زیاد و قابلیت تحمل شوک های مکانیکی از مزایای اصلی آن محسوب می شود و در برخی سیستم های حرکتی و تخلیه پاتیل مورد استفاده قرار می گیرد.

گیربکس صنعتی سنگین سفارشی
در بسیاری از کارخانه های فولادسازی، به دلیل شرایط خاص عملیاتی از گیربکس های سفارشی و طراحی شده مخصوص استفاده می شود. این مدل ها معمولا دارای پوسته تقویت شده، سیستم روانکاری پیشرفته، چرخ دنده های سخت کاری شده و قابلیت تحمل بارهای شدید هستند و به عنوان بهترین گزینه برای خطوط سنگین شناخته می شوند. در چنین شرایطی، انتخاب گیربکس مناسب پاتیل ذوب وابسته به تحلیل دقیق ظرفیت و شرایط بهره برداری خواهد بود.

جدول مقایسه انواع گیربکس پاتیل ذوب

نوع گیربکس	ویژگی اصلی	مزایا	محدودیت ها	کاربرد در پاتیل ذوب
حلزونی	کاهش سرعت بالا	حرکت نرم و کم صدا	راندمان پایین تر	سیستم های سبک تر
هلیکال	چرخ دنده مورب	راندمان و تحمل بار بالا	هزینه بیشتر	خطوط فولادی متوسط و سنگین
خورشیدی	ساختار سیاره ای	گشتاور بالا و ابعاد فشرده	تعمیرات تخصصی	پاتیل های سنگین
کرانویل پینیون	انتقال قدرت زاویه ای	استحکام و راندمان بالا	طراحی پیچیده تر	سیستم های زاویه دار
سفارشی سنگین	طراحی اختصاصی	دوام و تحمل بار بسیار زیاد	قیمت و زمان ساخت بالاتر	فولادسازی های سنگین

انتخاب نوع مناسب گیربکس باید بر اساس شرایط واقعی بهره برداری، ظرفیت حمل مذاب و نحوه تخلیه انجام شود. هرچند مدل های مختلفی برای این کاربرد وجود دارد، اما در صنایع فولاد معمولا اولویت با تجهیزاتی است که علاوه بر تحمل گشتاور بالا، در برابر حرارت، شوک و کارکرد مداوم نیز مقاومت کافی داشته باشند. به همین دلیل، بررسی دقیق مشخصات فنی و شرایط عملکرد پیش از انتخاب گیربکس پاتیل ذوب اهمیت زیادی دارد.

مشخصات فنی گیربکس پاتیل ذوب

گیربکس پاتیل ذوب برای فعالیت در محیط های سنگین فولادسازی طراحی می شود و باید توان تحمل شرایطی مانند بارهای بالا، شوک های مکانیکی و دمای زیاد را داشته باشد. به همین دلیل، بررسی مشخصات فنی این تجهیزات پیش از انتخاب و نصب اهمیت زیادی دارد و می تواند بر عملکرد، طول عمر و ایمنی سیستم تاثیر مستقیم بگذارد. مهم ترین مشخصات فنی گیربکس پاتیل ذوب عبارتند از:

• ظرفیت گشتاور خروجی
• نسبت تبدیل گیربکس
• توان ورودی و سازگاری با الکتروموتور
• نوع گیربکس (هلیکال، خورشیدی، کرانویل و …)
• جنس و سختی چرخ دنده ها
• جنس پوسته گیربکس
• نوع و ظرفیت یاتاقان ها
• سرعت ورودی و خروجی
• راندمان انتقال قدرت
• مقاومت در برابر بارهای ضربه ای و شوک مکانیکی
• سیستم روانکاری (روغن کاری دستی یا اجباری)
• نوع آب بندی و کاسه نمد
• سیستم خنک کاری
• نحوه نصب و آرایش شفت ها
• ظرفیت تحمل بار محوری و شعاعی
• ضریب سرویس و ضریب اطمینان
• میزان لرزش و نویز مجاز
• مقاومت در برابر حرارت و شرایط محیطی فولادسازی
• ابعاد و وزن گیربکس
• استانداردهای ساخت و کیفیت تولید

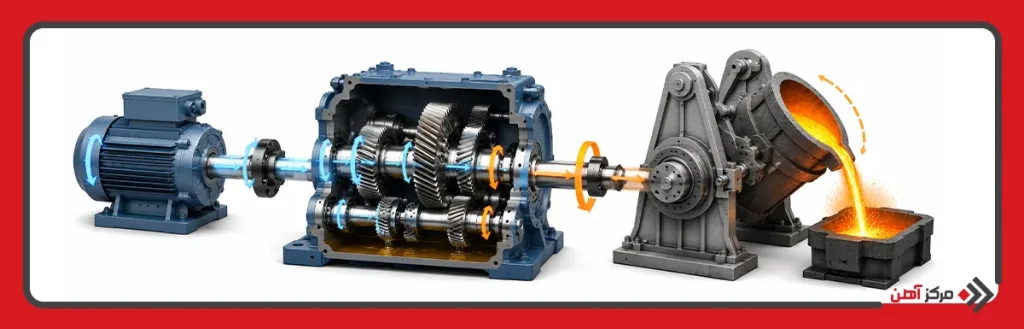

نحوه عملکرد گیربکس پاتیل ذوب

گیربکس پاتیل ذوب با دریافت نیروی تولید شده توسط الکتروموتور یا سیستم محرک، فرآیند انتقال و تبدیل قدرت را انجام می دهد تا حرکت پاتیل به صورت کنترل شده و ایمن انجام شود. در این فرآیند، توان ورودی ابتدا وارد شفت اصلی گیربکس شده و سپس از طریق مجموعه چرخ دنده ها نسبت دور و گشتاور تغییر پیدا می کند. هدف اصلی این تغییر، کاهش سرعت و افزایش گشتاور است تا پاتیل های سنگین حامل فولاد مذاب بتوانند بدون ضربه و با دقت کافی حرکت یا چرخش داشته باشند.

پس از تنظیم گشتاور و سرعت، نیروی خروجی از طریق شفت خروجی به مکانیزم چرخش یا تخلیه پاتیل منتقل می شود. عملکرد دقیق گیربکس باعث می شود زاویه تخلیه و سرعت حرکت پاتیل تحت کنترل باقی بماند و از نوسانات ناگهانی یا فشار بیش از حد به تجهیزات جلوگیری شود. این موضوع در صنایع فولاد اهمیت زیادی دارد؛ زیرا هرگونه اختلال در عملکرد گیربکس می تواند ایمنی عملیات، کیفیت تخلیه مذاب و پایداری خط تولید را تحت تاثیر قرار دهد.

کاربرد گیربکس پاتیل ذوب در صنایع فولاد

گیربکس پاتیل ذوب در صنایع فولاد نقش مهمی در جابجایی، کنترل حرکت و تخلیه ایمن فولاد مذاب دارد. این تجهیز به دلیل توان تحمل بارهای سنگین و قابلیت انتقال گشتاور بالا، در بخش های مختلف فولادسازی مورد استفاده قرار می گیرد و عملکرد آن مستقیما بر ایمنی، سرعت تولید و پایداری فرآیندهای متالورژیکی تاثیر می گذارد. مهم ترین کاربردهای گیربکس پاتیل ذوب در صنعت فولاد شامل موارد زیر است:

کوره های فولادسازی
در کوره های فولادسازی، پاتیل ها برای انتقال یا تخلیه مذاب میان مراحل مختلف تولید استفاده می شوند و گیربکس وظیفه کنترل حرکت و زاویه چرخش این تجهیزات را بر عهده دارد. عملکرد دقیق گیربکس باعث می شود تخلیه مذاب با سرعت کنترل شده و بدون شوک انجام شود و از خطر سرریز، ناپایداری حرکت یا آسیب به تجهیزات جلوگیری گردد. این موضوع به ویژه در کوره های قوس الکتریکی و واحدهای تولید فولاد اهمیت زیادی دارد.

خطوط ریخته گری و انتقال مذاب
در خطوط ریخته گری، انتقال فولاد مذاب از پاتیل به قالب ها یا تجهیزات واسط نیازمند حرکت کاملا هماهنگ و کنترل شده است. گیربکس پاتیل ذوب در این بخش با ایجاد گشتاور مناسب و کنترل سرعت، امکان هدایت دقیق پاتیل و تخلیه یکنواخت مذاب را فراهم می کند. دقت عملکرد گیربکس در این مرحله می تواند بر کیفیت ریخته گری، کاهش ضایعات و جلوگیری از اختلال در فرآیند تولید تاثیر مستقیم داشته باشد.

واحدهای ذوب و متالورژی
در واحدهای ذوب و متالورژی، پاتیل ها تنها وسیله حمل مذاب نیستند و بخشی از فرآیندهای اصلاح ترکیب شیمیایی و عملیات متالورژیکی نیز در آن ها انجام می شود. در چنین شرایطی، گیربکس با کنترل حرکت و چرخش پاتیل به اجرای دقیق فرآیندهایی مانند همگن سازی مذاب، تنظیم دمای فلز و انتقال میان بخش های مختلف تولید کمک می کند. عملکرد پایدار این تجهیز باعث می شود عملیات متالورژیکی بدون وقفه و با ایمنی بیشتر انجام شود.

گیربکس پاتیل ذوب یکی از تجهیزات کلیدی در صنایع فولاد است که نقش مهمی در انتقال قدرت، کنترل حرکت و تخلیه ایمن فولاد مذاب ایفا می کند. عملکرد صحیح این تجهیز نه تنها بر ایمنی فرآیند و کاهش استهلاک تجهیزات تاثیر دارد، بلکه می تواند راندمان تولید و کیفیت عملیات فولادسازی را نیز بهبود دهد. به همین دلیل، شناخت ساختار، انواع، مشخصات فنی و کاربردهای این سیستم برای انتخاب و بهره برداری صحیح اهمیت زیادی دارد. انتخاب گیربکس متناسب با ظرفیت کاری و شرایط عملیاتی، می تواند از توقف های ناگهانی، هزینه های تعمیرات و افت عملکرد خطوط فولادسازی جلوگیری کند.
