سیستم MES چیست و چه نقشی در مدیریت تولید فولاد دارد؟

تولید فولاد یک زنجیره صنعتی پیوسته و به شدت وابسته به داده است که از آماده سازی مواد اولیه و ذوب آغاز می شود و تا ریخته گری، نورد، کنترل کیفیت، انبارش و تحویل محصول ادامه دارد. هر اختلال در هماهنگی میان این مراحل می تواند باعث افزایش مصرف انرژی، توقف تجهیزات، تولید محصول خارج از مشخصات، افزایش ضایعات و کاهش ظرفیت واقعی کارخانه شود. به همین دلیل مدیریت تولید در کارخانه های فولادی مدرن دیگر تنها با ثبت اطلاعات در نرم افزارهای اداری یا نظارت اپراتورها امکان پذیر نیست و به یک لایه اجرایی هوشمند میان تجهیزات کارخانه و سیستم های مدیریتی نیاز دارد. سیستم MES این وظیفه را بر عهده می گیرد و داده واقعی خط تولید را به اطلاعات قابل استفاده برای تصمیم گیری عملیاتی تبدیل می کند. اهمیت چنین سامانه ای زمانی بیشتر مشخص می شود که تغییرات هزینه مواد اولیه، انرژی و قیمت آهن مستقیما بر سودآوری هر تن محصول اثر می گذارد. در ادامه بررسی می کنیم MES دقیقا چیست، چگونه در کارخانه فولاد کار می کند و چه قابلیت هایی در اختیار مدیران تولید قرار می دهد.

سیستم MES چیست؟

MES مخفف Manufacturing Execution System و به معنای سیستم اجرایی تولید است. این سامانه در معماری فناوری اطلاعات صنعتی در لایه ای میان سیستم های برنامه ریزی سازمانی مانند ERP و لایه کنترل فرایند شامل PLC، DCS و SCADA قرار می گیرد. وظیفه اصلی MES دریافت برنامه تولید از سطح مدیریت، تبدیل آن به دستورهای اجرایی قابل کنترل، ثبت اتفاقات واقعی خط تولید و بازگرداندن نتایج عملکرد به سیستم های مدیریتی است. به بیان دقیق تر، MES شکاف میان «برنامه تولید» و «آنچه واقعا در کارخانه اتفاق افتاده است» را پوشش می دهد. این سامانه می تواند برای هر سفارش مشخص کند چه مواد اولیه ای مصرف شده، محصول در چه تجهیزاتی پردازش شده، چه اپراتوری در فرایند حضور داشته، چه پارامترهایی ثبت شده و محصول نهایی با چه وضعیت کیفی از خط خارج شده است.

در کارخانه فولاد، MES معمولا با هزاران داده عملیاتی سر و کار دارد. دمای مذاب، شماره Heat، ترکیب شیمیایی، زمان تخلیه کوره، سرعت ریخته گری، شماره Strand، ضخامت Slab، دمای ورودی و خروجی نورد، نیروی قفسه ها، سرعت خط، نتایج آزمایشگاه و محل انبار نمونه هایی از این داده ها هستند. دریافت بخش قابل توجهی از این اطلاعات با کمک PLC، سیستم های کنترل صنعتی و اینترنت اشیا صنعتی انجام می شود. Industrial Internet of Things یا IIoT امکان جمع آوری اطلاعات لحظه ای از سنسورها، ماشین آلات و تجهیزات را فراهم می کند، اما MES یک مرحله فراتر می رود و این داده ها را در قالب منطق تولید، سفارش، محصول، کیفیت و عملکرد سازماندهی می کند. بنابراین MES صرفا یک پایگاه داده صنعتی نیست؛ بلکه موتور هماهنگ کننده عملیات تولید محسوب می شود.

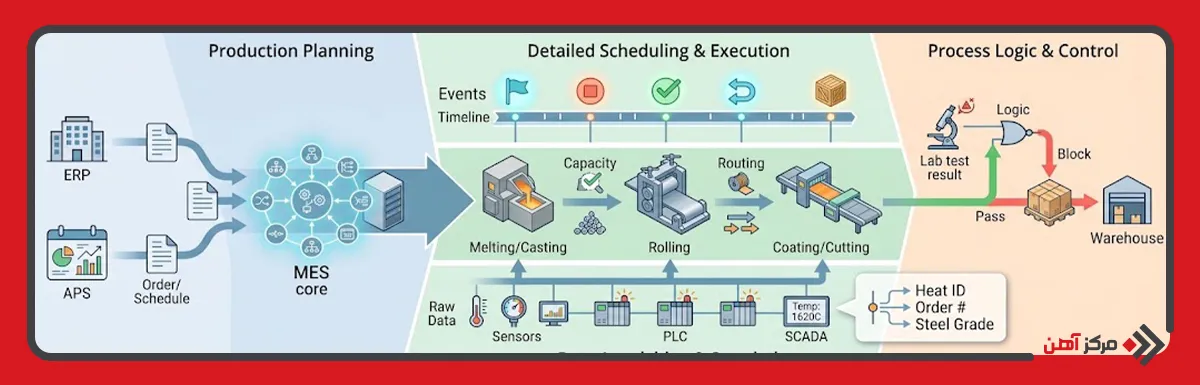

سیستم MES چگونه کار می کند؟

عملکرد MES از دریافت برنامه تولید آغاز می شود. برنامه می تواند از ERP، سیستم Advanced Planning and Scheduling یا واحد برنامه ریزی تولید دریافت شود. MES سفارش را بر اساس ظرفیت تجهیزات، مسیر تولید، مشخصات فنی محصول، وضعیت مواد اولیه و محدودیت های عملیاتی به عملیات قابل اجرا تقسیم می کند. در کارخانه فولاد برای مثال یک سفارش ورق می تواند شامل تعیین گرید فولاد، شماره ذوب، برنامه ریخته گری، ابعاد تختال، مسیر نورد، ضخامت نهایی، برنامه کنترل کیفیت و مقصد انبار باشد. سیستم در طول فرایند بررسی می کند که هر مرحله مطابق Route تعریف شده انجام شود و در صورت انحراف، اطلاعات لازم برای واکنش عملیاتی در اختیار اپراتور یا سرپرست قرار گیرد.

در لایه پایین تر، MES اطلاعات فرایندی را از سیستم اسکادا، PLC، DCS، تجهیزات اندازه گیری و سامانه های آزمایشگاهی دریافت می کند. سیستم اسکادا یا SCADA معمولا برای مشاهده و کنترل لحظه ای متغیرهایی مانند دما، فشار، سرعت، وضعیت موتور، شیر و تجهیزات استفاده می شود، در حالی که MES این اطلاعات را به مفهوم تولید مرتبط می کند. برای مثال SCADA ممکن است نشان دهد دمای یک کوره در یک لحظه خاص ۱۶۲۰ درجه سانتی گراد بوده است؛ MES مشخص می کند این دما مربوط به کدام Heat، کدام سفارش، کدام گرید فولاد و کدام Batch تولید بوده است. این تفاوت باعث می شود داده خام تجهیزات به سابقه تولید قابل ردیابی تبدیل شود.

MES علاوه بر دریافت داده، رویدادهای تولید را نیز مدیریت می کند. شروع عملیات، پایان عملیات، توقف خط، تغییر سفارش، Scrap، Rework، تغییر گرید، مصرف مواد و تایید کنترل کیفیت به عنوان Event در سیستم ثبت می شوند. هر رویداد می تواند باعث اجرای یک Rule مشخص شود. برای نمونه اگر نتیجه آزمایش ترکیب شیمیایی خارج از محدوده باشد، MES می تواند محصول را Hold کند تا امکان انتقال آن به مرحله بعد وجود نداشته باشد. این منطق اجرایی یکی از مهم ترین تفاوت های MES با سیستم های گزارش گیری ساده است.

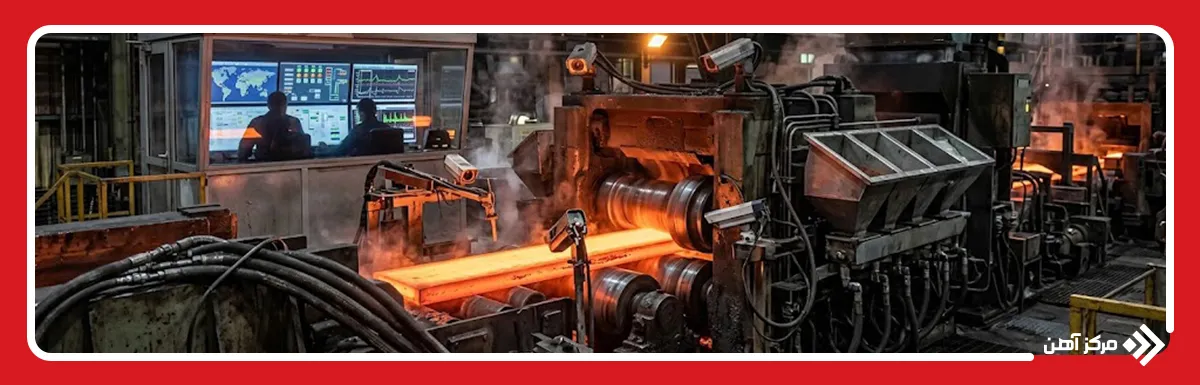

سیستم MES چه نقشی در تولید فولاد دارد؟

فرایند فولادسازی به دلیل پیوستگی عملیات، هزینه بالای توقف، تنوع گریدها و حساسیت شدید کیفیت به شرایط فرایند، به هماهنگی دقیق بین انسان، تجهیزات و اطلاعات نیاز دارد. MES این هماهنگی را با ایجاد یک مدل دیجیتال از جریان واقعی تولید فراهم می کند. ارتباط این سامانه با تجهیزات اتوماسیون صنعتی باعث می شود تصمیم گیری تنها براساس اطلاعات ثبت شده توسط اپراتور انجام نشود و داده واقعی ماشین آلات نیز در محاسبات وارد شود.

مهم ترین نقش های MES در تولید فولاد عبارتند از:

• تبدیل برنامه تولید به عملیات اجرایی
• مدیریت توالی سفارش های تولید
• ردیابی Heat، Slab، Billet، Bloom، Coil و محصولات نهایی
• کنترل مسیر تولید هر محصول
• ثبت مصرف مواد اولیه و فروآلیاژها
• ثبت شرایط واقعی فرایند
• مدیریت تغییر گرید و Campaign تولید
• کنترل وضعیت کیفی محصول
• جلوگیری از ادامه تولید محصول نامنطبق
• ثبت توقفات برنامه ریزی شده و اضطراری
• محاسبه زمان واقعی تولید
• بررسی ظرفیت واقعی تجهیزات
• محاسبه شاخص های بهره وری تولید
• تحلیل ضایعات و دوباره کاری
• مدیریت Genealogy محصول
• هماهنگ سازی تولید، آزمایشگاه و انبار
• ایجاد سوابق کامل Traceability
• مقایسه برنامه تولید با عملکرد واقعی
• تولید گزارش های عملیاتی برای مدیریت

کاربردهای MES در کارخانه فولاد

کاربرد MES در صنعت فولاد محدود به یک واحد مشخص نیست. ارزش واقعی این سیستم زمانی ایجاد می شود که اطلاعات واحدهای مختلف به صورت یک زنجیره داده به یکدیگر متصل شوند. به این ترتیب سابقه یک محصول می تواند از مرحله تولید مذاب تا بسته بندی و انبار نهایی دنبال شود.

کوره و واحد ذوب

در واحد ذوب، MES اطلاعات مربوط به Heat را به صورت متمرکز مدیریت می کند. شماره ذوب، نوع شارژ، وزن قراضه یا آهن اسفنجی، میزان فروآلیاژ مصرفی، زمان شروع عملیات، زمان Tap، دمای مذاب، مصرف الکترود و انرژی می توانند در رکورد تولید ذخیره شوند.

در کارخانه هایی که از کوره قوس الکتریکی استفاده می کنند، ارتباط MES با داده های EAF امکان تحلیل مصرف انرژی به ازای هر تن مذاب را فراهم می کند. مدیر تولید می تواند مشخص کند افزایش زمان Power On یا Tap to Tap در چه شرایطی رخ داده و کدام نوع شارژ یا گرید بیشترین انرژی را مصرف کرده است.

MES همچنین امکان مقایسه Recipe استاندارد با مصرف واقعی مواد را فراهم می کند. اگر میزان مصرف یک فروآلیاژ نسبت به محدوده استاندارد افزایش پیدا کند، این انحراف می تواند در سطح Heat تحلیل شود. چنین داده ای برای کنترل بهای تولید و بررسی Yield اهمیت زیادی دارد.

ریخته گری

در ریخته گری مداوم، حفظ ارتباط میان Heat و محصول نیمه نهایی اهمیت اساسی دارد. MES مشخص می کند هر Slab، Billet یا Bloom از کدام Heat تولید شده و در کدام Strand قرار داشته است.

پارامترهایی مانند سرعت Casting، دمای Tundish، سطح قالب، شرایط Cooling و زمان تولید می توانند به شناسه محصول متصل شوند. در نتیجه اگر بعدا عیب متالورژیکی مشاهده شود، امکان بررسی شرایط دقیق ریخته گری آن محصول وجود خواهد داشت.

MES همچنین Sequence تولید را مدیریت می کند. هنگام تغییر گرید، محصولات Transition باید شناسایی شوند زیرا احتمال اختلاط ترکیب شیمیایی وجود دارد. سیستم می تواند این قطعات را علامت گذاری کرده و مسیر مصرف یا کنترل ویژه برای آنها تعریف کند.

نورد

واحد نورد یکی از داده محورترین بخش های کارخانه فولاد است. در این بخش MES اطلاعات سفارش را با داده های واقعی فرایند مرتبط می کند. ابعاد ورودی، ضخامت هدف، دمای ورودی، سرعت خط، نیروی Rolling، تنظیم Gap و ابعاد خروجی نمونه هایی از اطلاعات قابل ثبت هستند.

برای هر محصول می توان Pass Schedule یا مسیر عبور از قفسه ها را ثبت کرد. اگر ضخامت یا عرض محصول از Tolerance خارج شود، MES می تواند رویداد عدم انطباق ایجاد کند و محصول را برای بررسی بیشتر به واحد کیفیت ارجاع دهد.

در خطوط نورد گرم، ارتباط میان Furnace، Roughing Mill، Finishing Mill و Coiler اهمیت زیادی دارد. MES با حفظ شناسه محصول بین این مراحل، امکان ردیابی یک Coil از Slab ورودی تا کلاف نهایی را فراهم می کند.

کنترل کیفیت

در سیستم سنتی ممکن است اطلاعات آزمایشگاه، تولید و انبار در پایگاه های جداگانه ثبت شوند. MES این اطلاعات را به یک رکورد واحد برای محصول متصل می کند.

نتایج آنالیز شیمیایی، آزمایش کشش، سختی، خمش، ابعاد، سطح و سایر آزمون ها می توانند مستقیما در سیستم ثبت شوند. سپس سیستم نتیجه را با Specification سفارش مقایسه می کند.

در صورت عدم انطباق، وضعیت محصول می تواند به Hold، Rework، Downgrade یا Scrap تغییر کند. این کنترل سیستمی از ارسال محصول نامنطبق به انبار محصول سالم جلوگیری می کند.

MES همچنین امکان تحلیل کیفیت بر اساس تجهیزات و پارامترهای تولید را فراهم می کند. مثلا می توان بررسی کرد آیا افزایش یک نوع عیب سطحی با یک Stand، Shift یا بازه دمایی خاص ارتباط دارد یا خیر.

انبار و ردیابی محصولات

در صنعت فولاد، شناسایی فیزیکی محصول اهمیت زیادی دارد. یک کارخانه ممکن است همزمان هزاران Coil، Billet، Bundle یا Plate در محوطه داشته باشد. MES می تواند شناسه هر محصول را با موقعیت انبار مرتبط کند.

Barcode، QR Code، RFID یا شناسه های صنعتی می توانند برای این منظور استفاده شوند. هنگام انتقال محصول میان Location ها، موقعیت جدید در سیستم ثبت می شود.

قابلیت Traceability کمک می کند محصول از مواد اولیه تا محصول نهایی ردیابی شود. در صورت شکایت مشتری نیز کارخانه می تواند بررسی کند محصول مربوط به کدام Heat بوده، در چه زمانی تولید شده و چه نتایج کنترلی داشته است.

ثبت و گزارش گیری تولید

MES اطلاعات تولید را مستقیما از جریان واقعی عملیات دریافت می کند. بنابراین گزارش تولید صرفا متکی به گزارش دستی اپراتور نیست.

میزان تولید هر شیفت، مقدار ضایعات، زمان کارکرد، توقف، Rework، سرعت خط و Achievement برنامه می توانند به صورت خودکار محاسبه شوند.

مدیر تولید قادر است اختلاف Planned Quantity و Actual Quantity را ببیند و علت عدم تحقق برنامه را بر اساس Stop، کمبود مواد، کاهش سرعت یا مشکل کیفیت تحلیل کند.

این سطح از گزارش گیری باعث می شود جلسه تولید به جای اتکا بر برداشت های شخصی، بر داده های قابل اثبات استوار باشد.

مهم ترین قابلیت های سیستم MES در صنعت فولاد

پیاده سازی MES زمانی ارزش عملیاتی ایجاد می کند که قابلیت های آن متناسب با ماهیت فرایند فولاد طراحی شده باشند. یک MES عمومی بدون مدل مناسب برای Heat، Campaign، Coil، Billet و عملیات متالورژیکی نمی تواند تمام نیازهای این صنعت را پوشش دهد.

ردیابی محصول و مواد

Traceability یکی از پایه های اصلی MES در صنعت فولاد است. سیستم باید بتواند رابطه میان مواد اولیه، Heat، محصولات نیمه نهایی و محصول نهایی را حفظ کند.

این رابطه که Product Genealogy نامیده می شود امکان ردیابی رو به جلو و رو به عقب را فراهم می کند. در Forward Trace می توان مشخص کرد یک Heat در تولید چه محصولاتی مصرف شده است. در Backward Trace نیز می توان از یک Coil یا Bundle نهایی به Heat و مواد اولیه آن رسید.

این قابلیت هنگام بررسی شکایت مشتری، تحلیل عیب و فراخوان محصول اهمیت حیاتی دارد.

مدیریت سفارش تولید

MES سفارش دریافت شده از ERP را به عملیات قابل اجرا در Shop Floor تبدیل می کند. ترتیب عملیات، تجهیزات مجاز، Route، مشخصات فنی و محدودیت های تولید برای هر سفارش مشخص می شوند.

در فولاد، Sequencing بسیار مهم است. برای مثال ترتیب گریدهای مختلف می تواند بر میزان Transition Material، زمان تعویض تنظیمات و بهره وری خط تاثیر بگذارد.

MES می تواند وضعیت هر سفارش را از Released تا In Process و Completed دنبال کند. در نتیجه واحد برنامه ریزی دقیقا می داند چه مقدار از سفارش تولید شده و چه مقدار باقی مانده است.

ثبت توقفات

توقفات تجهیزات یکی از منابع اصلی اتلاف ظرفیت در کارخانه های فولاد هستند. MES زمان آغاز و پایان توقف را ثبت کرده و آن را با Reason Code مشخص طبقه بندی می کند.

توقف می تواند ناشی از خرابی مکانیکی، برق، کمبود مواد، مشکل کیفیت، تنظیمات، برنامه تعمیرات یا عوامل عملیاتی باشد. تفکیک این عوامل برای Root Cause Analysis ضروری است.

با جمع آوری تاریخچه توقفات می توان تجهیزاتی را که بیشترین Lost Production ایجاد کرده اند شناسایی کرد. این اطلاعات ورودی مهمی برای برنامه نگهداری و تعمیرات هستند.

کنترل کیفیت

Quality Management در MES فقط ثبت نتایج آزمایش نیست. سیستم باید مشخص کند چه آزمایشی، در چه مرحله ای، روی چه نمونه ای و با چه Acceptance Criteria انجام شود.

برای هر Grade یا Standard می توان Quality Plan تعریف کرد. MES هنگام رسیدن محصول به نقطه کنترل، آزمون مورد نیاز را فعال می کند.

نتیجه می تواند به تصمیم Release، Hold، Rework یا Reject منجر شود. این ساختار احتمال عبور محصول نامنطبق از مراحل بعدی را کاهش می دهد.

همچنین ارتباط میان Defect و Process Parameter امکان تحلیل آماری علل بروز عیب را فراهم می کند.

مدیریت عملکرد تجهیزات

MES می تواند زمان در دسترس بودن، زمان تولید موثر، سرعت واقعی و مقدار محصول سالم هر تجهیز را ثبت کند. این داده ها برای محاسبه شاخص هایی مانند Overall Equipment Effectiveness یا OEE استفاده می شوند.

OEE معمولا از سه مولفه Availability، Performance و Quality تشکیل می شود. در کارخانه فولاد تحلیل این سه مولفه مشخص می کند کاهش خروجی ناشی از توقف بوده، خط با سرعت کمتر از ظرفیت کار کرده یا بخشی از تولید به دلیل مشکل کیفی قابل قبول نبوده است.

علاوه بر OEE، شاخص هایی مانند MTBF، MTTR، Utilization و Throughput نیز می توانند با داده های MES تحلیل شوند.

در نتیجه مدیریت به جای مشاهده صرف مقدار تولید، کیفیت استفاده از ظرفیت تجهیزات را نیز ارزیابی می کند.

گزارش گیری و تحلیل داده ها

یکی از مهم ترین خروجی های MES، ایجاد دیتاست ساختار یافته از عملیات واقعی کارخانه است. این داده ها امکان تحلیل روند، مقایسه شیفت ها، بررسی عملکرد تجهیزات و مطالعه رفتار گریدهای مختلف را فراهم می کنند.

Dashboard های تولید می توانند KPI هایی مانند Production Rate، Yield، Scrap Rate، Energy per Ton، Downtime، Cycle Time و Schedule Adherence را نمایش دهند.

تحلیل تاریخی داده ها همچنین امکان کشف روابطی را فراهم می کند که در مشاهده روزانه آشکار نیستند. برای نمونه ممکن است مشخص شود درصد عیب سطحی در یک بازه مشخص دمایی بیشتر می شود یا تغییر یک پارامتر نورد باعث افزایش مصرف انرژی شده است.

در سطح پیشرفته تر، داده های MES می توانند ورودی مدل های Machine Learning و Predictive Analytics باشند. در این حالت کارخانه از ثبت گذشته فراتر می رود و به سمت پیش بینی رفتار فرایند حرکت می کند.

برای درک دقیق اینکه سیستم mes چیست باید آن را فراتر از یک نرم افزار ثبت تولید دید. MES لایه ای است که برنامه های مدیریتی را به اتفاقات واقعی کف کارخانه متصل می کند و از مواد اولیه، تجهیزات، سفارش، کیفیت و محصول یک جریان اطلاعاتی منسجم می سازد. اگر تاریخچه سیستم MES را بررسی کنیم، مشخص می شود که این سامانه ها ابتدا با هدف ثبت و کنترل عملیات تولید شکل گرفتند، اما با توسعه اتوماسیون، سیستم های کنترل صنعتی و تحلیل داده به یکی از اجزای اصلی معماری Smart Manufacturing تبدیل شدند.

در کارخانه فولاد، سیستم اجرایی تولید نقش ستون فقرات اطلاعات عملیاتی را دارد. اطلاعات کوره، ریخته گری، نورد، آزمایشگاه و انبار در سیستم mes به یکدیگر متصل می شوند تا وضعیت واقعی تولید قابل مشاهده و قابل تحلیل باشد. ارزش اصلی این سامانه تنها در نمایش Dashboard نیست؛ بلکه در ایجاد Traceability، کنترل اجرای سفارش، شناسایی انحراف فرایند، محاسبه عملکرد واقعی تجهیزات و تبدیل داده پراکنده کارخانه به اطلاعات تصمیم ساز است. هر چه حجم تولید، تنوع گرید، تعداد تجهیزات و حساسیت کیفیت افزایش پیدا کند، نیاز به چنین لایه ای در معماری دیجیتال کارخانه جدی تر می شود.
