مهره کاسه نمدی چه کاربردی در اتصالات لوله دارد؟

مهره کاسه نمدی یکی از قطعات مهم آب بندی در اتصالات لوله و تجهیزات انتقال سیال است که با اعمال فشار کنترل شده بر کاسه نمد، رینگ یا واشر، از نشت سیال جلوگیری می کند. این قطعه در شرایطی که اتصال در معرض فشار، دما یا ارتعاش قرار دارد، نقش کلیدی در حفظ عملکرد ایمن و پایدار ایفا می کند. انتخاب صحیح مهره کاسه نمدی به عواملی مانند جنس، نوع رزوه، فشار کاری، دمای سیال و شرایط محیطی بستگی دارد و تنها بر اساس اندازه ظاهری انجام نمی شود. همچنین کیفیت ساخت، دقت ماشین کاری و نوع پوشش سطحی در کنار تغییرات قیمت آهن بر هزینه نهایی آن تاثیرگذار هستند. در نهایت، نصب صحیح و هماهنگی کامل با اجزای اتصال باعث افزایش دوام، آب بندی بهتر و کاهش نیاز به تعمیرات می شود.

مهره کاسه نمدی چیست؟

در پاسخ به پرسش مهره کاسه نمدی چیست، این قطعه نوعی مهره فشاری است که با بسته شدن روی بدنه رزوه دار، نیروی لازم برای فشرده شدن عضو آب بندی را تامین می کند. این عضو می تواند شامل کاسه نمد لاستیکی، پکینگ، واشر انعطاف پذیر، رینگ فلزی یا بوش پلیمری باشد. عملکرد آن بسته به طراحی اتصال متفاوت است و در برخی موارد نیرو مستقیما به کاسه نمد و در موارد دیگر از طریق رینگ یا بوش منتقل می شود. این قطعه از نظر عملکرد کلی شباهتی به مهره ماسوره دارد، اما تمرکز اصلی آن بر ایجاد فشار کنترل شده برای آب بندی است.

مهره کاسه نمدی از متریال هایی مانند فولاد، برنج، چدن یا استیل ساخته می شود و انتخاب جنس آن به شرایطی مانند فشار، دما و نوع سیال بستگی دارد. برای مثال، مهره کاسه نمدی استیل در محیط های مرطوب و خورنده کاربرد بیشتری دارد، در حالی که نمونه های فولادی گزینه اقتصادی تری هستند. این قطعه نباید با پیچ و مهره خشکه اشتباه گرفته شود، زیرا علاوه بر استحکام، نقش مهمی در انتقال فشار به سیستم آب بندی دارد. همچنین انواع مهره کاسه نمدی بر اساس نوع رزوه، شکل بدنه و کاربرد دسته بندی می شوند و انتخاب صحیح آن نیازمند بررسی دقیق مشخصات فنی است.

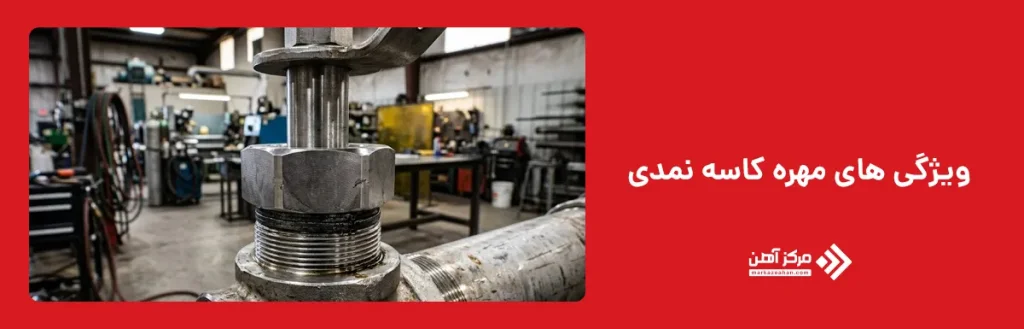

ویژگی های مهره کاسه نمدی

ویژگی های مهره کاسه نمدی از ترکیب طراحی مکانیکی، جنس ماده اولیه، کیفیت رزوه، دقت ماشین کاری و عملکرد عضو آب بندی حاصل می شوند. یک مهره مناسب باید بتواند نیروی سفت کردن را بدون ترک خوردگی، هرز شدن دنده یا تغییر شکل دائمی به رینگ و کاسه نمد منتقل کند. سطح داخلی آن نیز باید به شکلی طراحی شده باشد که فشار را در جهت صحیح اعمال کند. هرگونه ناهماهنگی میان زاویه نشیمن مهره و رینگ می تواند سبب تمرکز تنش، کج شدن اجزا یا فشرده شدن نامتقارن آب بند شود. این وضعیت در فشارهای پایین ممکن است بلافاصله آشکار نشود، اما پس از چند دوره تغییر دما، ارتعاش یا باز و بسته شدن اتصال، احتمال نشت را افزایش می دهد.

یکی دیگر از ویژگی های مهم، سازگاری ابعادی قطعات است. ابعاد مهره کاسه نمدی شامل قطر داخلی و خارجی، طول مهره، ضخامت دیواره، اندازه آچارخور، نوع و گام رزوه و هندسه قسمت فشار دهنده است. در اتصالات استاندارد، این مشخصات بر اساس سری اتصال و قطر خارجی لوله تعیین می شوند. کیفیت پوشش سطح نیز باید مورد توجه قرار گیرد. پوشش نامناسب ممکن است هنگام بستن مهره پوسته شود، وارد مسیر سیال گردد یا مقاومت خوردگی اتصال را کاهش دهد. در مهره کاسه نمدی استیل، کیفیت آلیاژ، عملیات سطحی و جلوگیری از آلودگی آهنی سطح اهمیت دارد. در مدل های فولادی نیز یکنواختی پوشش روی، فسفاته یا سایر پوشش های محافظ، بر دوام قطعه اثر می گذارد.

قیمت بولت و مهره یکی از عوامل مهم در انتخاب تجهیزات صنعتی است و بسته به جنس، استاندارد ساخت، ابعاد و شرایط بازار می‌تواند متغیر باشد. این موضوع در پروژه‌های بزرگ که تعداد زیادی اتصال مورد استفاده قرار می‌گیرد اهمیت بیشتری پیدا می‌کند و بررسی دقیق آن به مدیریت هزینه‌ها کمک می‌کند.

آب بندی مطمئن

آب بندی مطمئن مهم ترین دلیل استفاده از مهره کاسه نمدی در اتصالات لوله است و این قطعه با تبدیل نیروی دورانی به نیروی محوری، فشار لازم را به کاسه نمد، رینگ یا بوش منتقل می کند. در نتیجه این فشار، ماده آب بندی تغییر شکل داده و فاصله های ریز میان اجزا را پر کرده و مانع عبور سیال می شود. کیفیت آب بندی به عواملی مانند میزان سفت کردن، جنس آب بند، صافی سطوح و دقت رزوه بستگی دارد. سفت کردن بیش از حد می تواند به کاسه نمد و واشر آسیب بزند و گشتاور کم نیز باعث نشتی می شود. رعایت اصول نصب، تمیزی سطح لوله و انجام آزمون نشتی برای اطمینان از عملکرد صحیح اتصال ضروری است.

مقاومت در برابر فشار

مقاومت در برابر فشار یعنی مهره، رزوه و اجزای آب بندی بتوانند فشار داخلی سیال را بدون نشتی یا تغییر شکل تحمل کنند. فشار داخل لوله تمایل دارد از کوچک ترین فاصله خارج شود، بنابراین مهره کاسه نمدی همراه با بدنه اتصال و رینگ باید این نیرو را مهار کند. ظرفیت واقعی اتصال به ضعیف ترین جزء مجموعه بستگی دارد، نه فقط استحکام مهره. عواملی مانند ضخامت بدنه، عمق رزوه، جنس و دقت ساخت بر مقاومت فشاری تاثیر دارند. در سیستم های هیدرولیک نیز باید فشار کاری، فشار اوج و شرایط عملکردی در انتخاب اتصال و انجام آزمون نشتی و فشار در نظر گرفته شود.

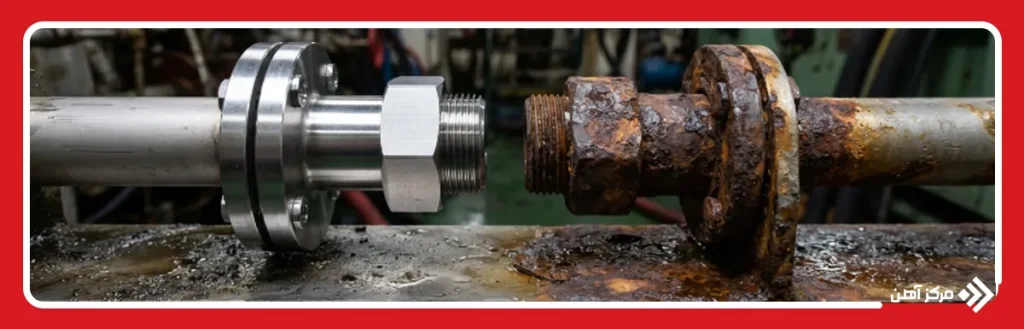

مقاومت در برابر خوردگی

مقاومت در برابر خوردگی، طول عمر مهره کاسه نمدی و ایمنی اتصال را به شدت تحت تاثیر قرار می دهد. خوردگی می تواند سطح رزوه را تخریب کند، ضخامت موثر مهره را کاهش دهد، حرکت مهره را دشوار سازد و ذراتی تولید کند که به آب بند یا سیال آسیب می زنند. محیط های مرطوب، آب شور، مواد شیمیایی، بخارات خورنده و تماس دو فلز غیرهمجنس از عوامل اصلی افزایش خوردگی هستند. به همین دلیل، جنس مهره باید با جنس بدنه اتصال، لوله، سیال و محیط بیرونی سازگار باشد.

مهره های فولادی معمولا با پوشش هایی مانند روی محافظت می شوند، اما دوام پوشش به ضخامت، کیفیت اجرا، میزان خراشیدگی و شرایط محیطی وابسته است. مهره کاسه نمدی استیل برای محیط های خورنده انتخاب رایجی است، ولی عبارت استیل به تنهایی مشخصات کافی ارائه نمی دهد. گریدهای مختلف فولاد زنگ نزن رفتار یکسانی در برابر کلریدها، اسیدها یا دمای بالا ندارند. همچنین ترکیب مهره استیل با بدنه فولادی یا اجزایی از آلیاژ دیگر ممکن است در حضور الکترولیت، خوردگی گالوانیکی ایجاد کند. راهنمای فنی Parker نیز توصیه می کند تا حد امکان از ترکیب آلیاژهای متفاوت در بدنه، مهره و لوله جلوگیری شود، زیرا اختلاف پتانسیل فلزات می تواند واکنش گالوانیکی ایجاد کند. بنابراین انتخاب جنس باید بر پایه شرایط واقعی سرویس و نه صرفا ظاهر براق یا نام عمومی محصول انجام شود.

کاربرد مهره ماسوره در سیستم‌های لوله‌کشی به منظور ایجاد اتصال قابل باز و بسته شدن بدون نیاز به برش لوله است. این قطعه امکان تعمیر، تعویض یا سرویس بخش‌های مختلف سیستم را ساده‌تر می‌کند و در تاسیسات ساختمانی و صنعتی کاربرد گسترده‌ای دارد.

نصب و باز کردن آسان

طراحی مهره کاسه نمدی امکان مونتاژ اتصال را بدون جوشکاری، لحیم کاری یا استفاده از تجهیزات پیچیده فراهم می کند. نصاب می تواند پس از آماده سازی لوله، اجزای اتصال را در ترتیب مشخص قرار دهد و مهره را با ابزار مناسب سفت کند. این ویژگی در محل هایی که عملیات گرم مجاز نیست، فضای کار محدود است یا اتصال باید برای بازرسی و تعمیر باز شود، مزیت مهمی محسوب می شود. با این حال، سادگی ظاهری نصب نباید باعث نادیده گرفتن دستورالعمل مونتاژ شود.

پیش از نصب، انتهای لوله باید عمود بریده شود و پلیسه های داخلی و خارجی آن برطرف گردند. لوله باید تا محل توقف تعیین شده وارد بدنه شود تا رینگ و کاسه نمد در موقعیت صحیح قرار گیرند. مهره ابتدا با دست بسته می شود و سپس بر اساس تعداد دور، زاویه چرخش یا گشتاور اعلام شده توسط سازنده محکم خواهد شد. در برخی اتصالات، مهره و فرول از پیش نصب شده اند و پس از قرار گرفتن لوله، مقدار معینی چرخش با آچار برای تکمیل مونتاژ لازم است. دستورالعمل نصب Parker نیز بر ورود صحیح لوله و مجموعه مهره و فرول و سفت کردن کنترل شده تاکید می کند. هنگام باز کردن اتصال، باید فشار سیستم کاملا تخلیه شود. پس از جداسازی نیز کاسه نمد، واشر و رینگ از نظر له شدگی، بریدگی یا تغییر شکل بررسی می شوند و اجزای یک بار مصرف نباید بدون تایید سازنده دوباره استفاده شوند.

طول عمر بالا

طول عمر مهره کاسه نمدی به هماهنگی طراحی، جنس، پوشش سطح، روش نصب و شرایط بهره برداری بستگی دارد و عملکرد آن به کل مجموعه وابسته است. حتی مهره فولادی یا مهره استیل با کیفیت در صورت نصب نادرست یا استفاده از رینگ ناسازگار، دوام مطلوبی نخواهد داشت. رعایت اصولی مانند جلوگیری از ضربه، استفاده از ابزار مناسب، تمیز نگه داشتن رزوه و کنترل ارتعاش در افزایش عمر موثر است. همچنین انتخاب آب بند سازگار با سیال و توجه به محدوده دمایی اهمیت زیادی دارد، زیرا کاسه نمد و مواد پلیمری در شرایط مختلف رفتار متفاوتی دارند. بازرسی دوره ای و بررسی همزمان مهره، رینگ و آب بند در زمان تعمیر، از بروز نشتی و خرابی زودهنگام جلوگیری می کند.

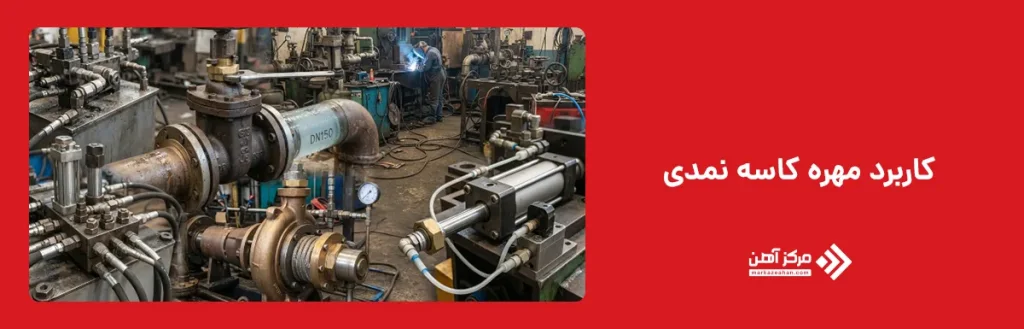

کاربرد مهره کاسه نمدی

کاربرد مهره کاسه نمدی به سامانه هایی محدود می شود که برای آب بندی یک فضای حلقوی یا تثبیت اجزای فشاری به نیروی محوری کنترل شده نیاز دارند. این قطعه در برخی اتصالات لوله آب، خطوط روغن، تجهیزات پنوماتیک، سیستم های هیدرولیک، پمپ ها، شیرآلات، ماشین آلات صنعتی، تجهیزات کشاورزی و مجموعه های انتقال سیال مشاهده می شود. شکل و عملکرد دقیق آن در هر یک از این کاربردها متفاوت است. در یک اتصال فشاری، مهره ممکن است رینگ را روی سطح لوله محکم کند؛ در مجموعه ای دیگر، کاسه نمد را درون محفظه تحت فشار قرار دهد و در تجهیزی متفاوت، نقش نگهدارنده یک بوش یا واشر را بر عهده بگیرد.

کاربرد مهره کاسه نمدی در خطوط آب و سیالات کم فشار بیشتر بر جلوگیری از چکه و امکان تعمیر آسان متمرکز است. در سیستم های صنعتی، علاوه بر آب بندی، مقاومت در برابر فشار، لرزش و تغییرات دما اهمیت دارد. در سامانه های هیدرولیکی، اتصال باید در برابر ضربان فشار و حرکت ماشین مقاومت کند. در تجهیزات فرایندی نیز سازگاری شیمیایی جنس مهره و کاسه نمد با سیال ضروری است. برای بخار، سیالات داغ یا مواد قابل اشتعال، استفاده از قطعه بدون مشخصات فنی معتبر می تواند خطر جدی ایجاد کند.

در تاسیسات ساختمانی، این مهره ممکن است در بخش هایی از شیرآلات، پمپ ها، اتصالات قابل باز شدن و تجهیزات کنترل جریان استفاده شود. قابلیت باز شدن اتصال، سرویس یا تعویض آب بند را ساده تر می کند. با این حال، باز و بسته کردن مکرر می تواند به رزوه یا عضو آب بندی آسیب بزند، به ویژه اگر مهره با ابزار نامناسب سفت شود. در صنایع غذایی و دارویی، مهره کاسه نمدی استیل به دلیل امکان شستشو و مقاومت بهتر در برابر بعضی محیط ها مورد توجه قرار می گیرد، اما طراحی بهداشتی اتصال، زبری سطح و قابلیت تخلیه کامل نیز باید بررسی شود.

انواع مهره کاسه نمدی در ماشین آلات و تجهیزات متحرک برای مهار نشتی روغن یا سیال در نقاط اتصال به کار می روند. در چنین محیط هایی، ارتعاش می تواند به تدریج نیروی پیش بار مهره را کاهش دهد. استفاده از طراحی مناسب رزوه، بست های نگهدارنده، کنترل گشتاور و بازرسی دوره ای برای جلوگیری از شل شدن اهمیت دارد. در خطوطی که لوله تحت بار جانبی یا کشش قرار دارد، نباید از مهره به عنوان تکیه گاه اصلی استفاده شود. ساپورت بندی مستقل لوله لازم است تا وزن و حرکت خط مستقیما به اتصال منتقل نشود.

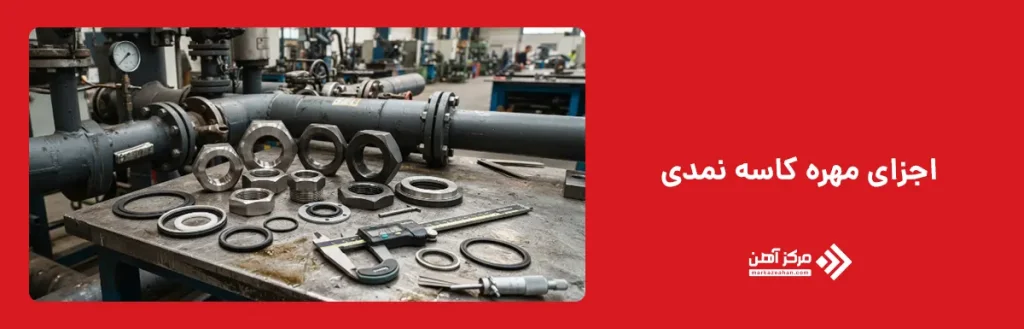

اجزای مهره کاسه نمدی

مجموعه مهره کاسه نمدی معمولا از چند قطعه تشکیل می شود که هر کدام وظیفه مشخصی در ایجاد استحکام و آب بندی دارند. طراحی دقیق مجموعه به نوع اتصال وابسته است، اما بدنه مهره، کاسه نمد، رینگ یا بوش و واشر آب بندی از اجزای متداول آن به شمار می روند. در بعضی مدل ها، رینگ و کاسه نمد یک قطعه یکپارچه هستند و در برخی دیگر چند حلقه فلزی و پلیمری به صورت متوالی نصب می شوند. امکان دارد بدنه رزوه دار اتصال، لوله و مهره نیز بخشی از سامانه کامل محسوب شوند، هرچند هنگام فروش فقط اجزای آب بندی با نام مهره کاسه نمدی عرضه شوند.

هماهنگی اجزا بسیار مهم است. تغییر یکی از قطعات بدون توجه به ابعاد و مشخصات سایر اجزا می تواند توزیع فشار را بر هم بزند. برای مثال، واشری با ضخامت بیشتر ممکن است مانع درگیری کافی رزوه شود و رینگی با زاویه نامناسب می تواند کاسه نمد را از مرکز خارج کند. همچنین استفاده از قطعات متعلق به تولیدکنندگان مختلف فقط زمانی مجاز است که سازگاری ابعادی و عملکردی آنها تایید شده باشد. در ادامه، نقش هر یک از اجزای اصلی بررسی می شود.

بدنه مهره

بدنه مهره بخش باربر است که نیروی آچار را گرفته و از طریق رزوه به نیروی محوری تبدیل می‌کند. این بدنه معمولا شش‌گوش یا چندضلعی بوده و اندازه آچارخور باید مناسب باشد تا گشتاور بدون لغزش اعمال شود. کیفیت رزوه و سطح تماس با رینگ یا بوش نقش مهمی در عملکرد اتصال دارد. رزوه باید از نظر قطر، گام و زاویه کاملا با بدنه اتصال هماهنگ باشد تا از گیر کردن یا سفت شدن ناقص جلوگیری شود. همچنین ضخامت و جنس بدنه، به‌ویژه در مهره استیل، باید به‌گونه‌ای باشد که در برابر تنش و استفاده مکرر دچار آسیب یا چسبندگی نشود.

کاسه نمد

کاسه نمد عضو اصلی آب بندی است که با تغییر شکل کنترل شده، فاصله میان قطعات را پوشش می دهد و از مواد مختلفی مانند لاستیک مهندسی، پلیمر یا کامپوزیت ساخته می شود. انتخاب جنس آن باید با نوع سیال، دما، فشار و شرایط محیطی سازگار باشد تا عملکرد مناسبی داشته باشد. هندسه کاسه نمد شامل قطر داخلی و خارجی، ضخامت و شکل مقطع است که نحوه تماس آن با لوله و بدنه را تعیین می کند. این قطعه نباید بیش از حد نرم یا سخت باشد تا بتواند همزمان آب بندی مؤثر و جبران ناهمواری ها را انجام دهد. در زمان تعویض نیز بررسی دقیق مشخصات فنی مانند کد ماده و ابعاد ضروری است تا از عملکرد صحیح آن اطمینان حاصل شود.

رینگ یا بوش

رینگ یا بوش وظیفه انتقال و توزیع نیروی مهره را بر عهده دارد و از وارد شدن فشار نقطه‌ای به کاسه نمد جلوگیری می‌کند. این قطعه باعث می‌شود آب‌بندی به صورت یکنواخت انجام شود و در برخی اتصالات فشاری، علاوه بر آب‌بندی، لوله را نیز مهار می‌کند. در مدل‌های دیگر، بوش فقط نقش راهنما یا فشاردهنده دارد و نباید به سطح لوله نفوذ کند. هماهنگی زاویه، سختی و ابعاد رینگ با بدنه و مهره بسیار مهم است و استاندارد ISO 8434-1 نیز به این موضوع اشاره دارد. در صورت آسیب‌دیدگی یا تغییر شکل، استفاده مجدد از رینگ توصیه نمی‌شود و تعویض آن گزینه ایمن‌تری است.

واشر آب بندی

واشر آب بندی با ایجاد سطح تماس مکمل، نقش مهمی در جلوگیری از نشت در اتصالات دارد و بسته به طراحی می‌تواند به شکل تخت، مخروطی یا لبه‌دار باشد. جنس آن از موادی مانند لاستیک، تفلون، گرافیت یا فلز انتخاب می‌شود و باید با فشار، دما و نوع سیال سازگار باشد. واشرهای لاستیکی انعطاف‌پذیرتر هستند اما در دمای بالا آسیب‌پذیرند، در حالی که واشرهای فلزی مقاومت حرارتی بیشتری دارند ولی نیازمند دقت بالاتر در نصب هستند. هنگام نصب، تمیزی و سلامت ظاهری واشر اهمیت زیادی دارد و استفاده همزمان از چند واشر توصیه نمی‌شود. همچنین برای حفظ عملکرد صحیح، باید ابعاد واشر با مهره کاسه نمدی و بدنه اتصال کاملاً هماهنگ باشد و در صورت باز شدن اتصال، واشرهای یک‌بار مصرف تعویض شوند.

استاندارد مهره کاسه نمدی

استاندارد مهره کاسه نمدی یک شماره واحد ندارد، زیرا این قطعه در طراحی‌های مختلفی در اتصالات لوله و تجهیزات صنعتی استفاده می‌شود. انتخاب استاندارد مناسب به نوع اتصال، شکل آب‌بندی و نوع رزوه بستگی دارد. برای مثال، برخی اتصالات تحت استاندارد ISO 8434-1 قرار می‌گیرند که مشخصات ابعادی و عملکردی را تعیین می‌کند. همچنین در اتصالات فشاری متریک، استاندارد DIN 2353 و رینگ‌های برشی DIN 3861 کاربرد دارند. با این حال، صرف وجود علامت DIN یا ISO روی قطعه برای تایید استاندارد بودن کافی نیست و باید جزئیات فنی آن بررسی شود.

نوع رزوه، ابعاد مهره کاسه نمدی و شرایط کاری از عوامل مهم در انتخاب صحیح هستند. رزوه‌های متریک و اینچی قابل جایگزینی نیستند و تفاوت رزوه موازی و مخروطی نیز اهمیت دارد. برای اطمینان از تطابق، استفاده از ابزارهای اندازه‌گیری و بررسی مشخصات فنی ضروری است. همچنین آزمون‌هایی مانند تست نشتی و فشار برای ارزیابی عملکرد قطعه انجام می‌شود. در نهایت، انتخاب دقیق بر اساس مشخصات کامل فنی از بروز مشکلات عملکردی جلوگیری می‌کند.

عوامل موثر بر قیمت مهره کاسه نمدی

قیمت مهره کاسه نمدی به عوامل مختلفی بستگی دارد که هر کدام نقش مهمی در تعیین هزینه نهایی دارند. جنس ماده اولیه، مانند فولاد، استیل یا برنج، یکی از مهم‌ترین این عوامل است که می‌تواند تفاوت قابل توجهی در قیمت ایجاد کند. همچنین ابعاد مهره، نوع رزوه و دقت ساخت آن نیز بر هزینه تولید تاثیرگذار هستند. علاوه بر این، نوع کاسه نمد، واشر و سایر اجزای همراه می‌تواند قیمت را افزایش یا کاهش دهد. در نهایت، استاندارد ساخت، برند تولیدکننده و شرایط بازار نیز در تعیین قیمت این قطعه موثر هستند.

• جنس ماده اولیه (فولاد، استیل، برنج)
• ابعاد و اندازه مهره
• نوع و دقت رزوه
• اجزای همراه مانند کاسه نمد و واشر
• استاندارد ساخت و کیفیت تولید
• نوع پوشش سطحی
• برند و کشور سازنده
• تیراژ سفارش و شرایط بازار

مهره کاسه نمدی قطعه‌ای فشاری برای آب‌بندی است که با ایجاد نیرو روی کاسه نمد، رینگ یا واشر از نشت سیال جلوگیری می‌کند. کاربرد مهره کاسه نمدی بیشتر در اتصالات لوله برای تثبیت اجزا و امکان باز و بسته کردن آسان اتصال است. عملکرد صحیح آن به هماهنگی دقیق بین بدنه مهره، رزوه، عضو آب‌بندی و لوله بستگی دارد. در انتخاب این قطعه باید به جنس، ابعاد مهره کاسه نمدی، نوع رزوه، فشار و دمای کاری و استاندارد توجه شود. همچنین نصب اصولی و بررسی دقیق قیمت مهره کاسه نمدی بر اساس مشخصات فنی، نقش مهمی در دوام و کارایی اتصال دارد.
