گیربکس خورشیدی چیست و چگونه کار می‌ کند؟

گیربکس خورشیدی یکی از پیشرفته ترین سیستم های انتقال قدرت در صنعت است که به دلیل طراحی خاص و بازدهی بالا، در بسیاری از ماشین آلات مورد استفاده قرار می گیرد. در این نوع گیربکس، مجموعه ای از چرخ دنده ها به صورت مرکزی و سیاره ای در کنار هم قرار گرفته اند و باعث ایجاد انتقال نیرو با راندمان بالا می شوند. طرز کار گیربکس خورشیدی به گونه ای است که با توزیع یکنواخت نیرو بین دنده ها، علاوه بر افزایش طول عمر، امکان دستیابی به گشتاور گیربکس بالا در ابعاد فشرده فراهم می شود. به همین دلیل این سیستم در کاربردهایی که نیاز به قدرت زیاد در فضای محدود دارند، گزینه ای بسیار ایده آل محسوب می شود.

از دیگر ویژگی های مهم این گیربکس می توان به تنوع در نسبت تبدیل گیربکس خورشیدی اشاره کرد که باعث می شود بتوان آن را برای کاربردهای مختلف تنظیم و استفاده کرد. اگر قصد دارید با جزئیات بیشتری از ساختار این سیستم، نحوه عملکرد و عوامل موثر بر انتخاب آن آشنا شوید یا دید دقیق تری نسبت به نسبت تبدیل گیربکس خورشیدی و تاثیر آن بر گشتاور گیربکس پیدا کنید، ادامه این مقاله را از دست ندهید. در بخش های بعدی، توضیح خواهیم داد که گیربکس خورشیدی چیست؟ و همه نکات کاربردی و تخصصی مورد نیاز برای شناخت بهتر این نوع گیربکس را مورد بحث و بررسی قرار می دهیم.

گیربکس خورشیدی چیست؟

گیربکس خورشیدی یکی از پیشرفته ترین انواع گیربکس در دسته انواع گیربکس صنعتی است که بر پایه آرایش دنده ای خاص شامل یک دنده مرکزی (خورشیدی)، چند دنده هرزگرد (سیاره ای) و یک رینگ دنده داخلی طراحی شده است. در این ساختار، دنده خورشیدی در مرکز قرار دارد و دنده های سیاره ای به کمک یک حامل (Carrier) حول آن می چرخند، در حالی که با دنده رینگی نیز درگیر هستند. این چیدمان باعث می شود نیرو به صورت همزمان بین چند مسیر تقسیم شده و انتقال قدرت با راندمان بالا و حداقل اتلاف انرژی انجام شود. به همین دلیل، گیربکس خورشیدی به انگلیسی با نام Planetary Gearbox شناخته می شود که بیانگر حرکت سیاره ای دنده ها حول محور مرکزی است.

در پاسخ دقیق تر به این که گیربکس خورشیدی چگونه کار میکند، باید گفت عملکرد آن بر اساس قفل یا آزاد بودن هر یک از اجزای اصلی (خورشیدی، رینگی یا حامل) تعریف می شود. با تغییر در ورودی و خروجی این اجزا، می توان به نسبت های مختلفی از کاهش یا افزایش سرعت و در نتیجه تغییر گشتاور دست یافت. این ویژگی باعث می شود این نوع گیربکس در مقایسه با سایر انواع گیربکس صنعتی، انعطاف پذیری بالاتری در ایجاد نسبت تبدیل های متنوع داشته باشد. همچنین به دلیل درگیری همزمان چند دنده، توزیع بار به شکل یکنواخت انجام شده و توان انتقال گشتاور بالا در ابعاد فشرده فراهم می شود، که این موضوع یکی از مزیت های کلیدی آن در کاربردهای صنعتی سنگین محسوب می شود.

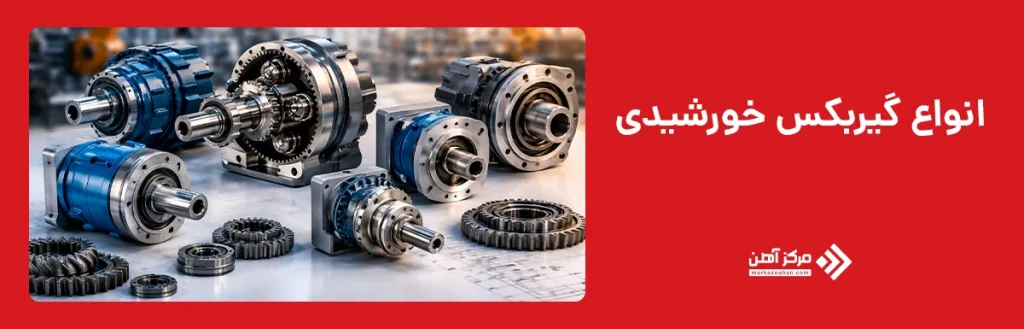

انواع گیربکس خورشیدی

وجود تنوع در انواع گیربکس خورشیدی به این دلیل است که شرایط کاری در صنایع مختلف یکسان نیست و هر کاربرد نیاز به طراحی خاص خود دارد. از پروژه های سبک تا تجهیزات سنگین صنعتی، انتخاب درست نوع گیربکس می تواند تاثیر مستقیم بر راندمان، طول عمر و حتی هزینه های نهایی داشته باشد. برای مثال، همان طور که نوسانات قیمت آهن بر هزینه ساخت تجهیزات اثرگذار است، انتخاب دقیق گیربکس نیز می تواند هزینه تعمیرات و بهره برداری را کاهش دهد. به همین دلیل شناخت دسته بندی های مختلف این محصول اهمیت زیادی دارد.

نوع گیربکس خورشیدی	ویژگی اصلی	مزایا	معایب	کاربرد رایج
تک طبقه	دارای یک استیج دنده	ابعاد کوچک، راندمان بالا، سرعت بیشتر	گشتاور محدود	دستگاه های سبک، تجهیزات دقیق
چند طبقه	دارای چند استیج دنده	گشتاور بالا، نسبت تبدیل زیاد	افزایش هزینه و پیچیدگی	صنایع سنگین، معادن، ماشین آلات بزرگ
شفت مستقیم (Inline)	ورودی و خروجی در یک راستا	نصب آسان، طراحی جمع و جور	محدودیت در تغییر جهت نیرو	نوار نقاله، خطوط تولید
زاویه دار	تغییر جهت انتقال نیرو	انعطاف در طراحی سیستم	راندمان کمتر نسبت به Inline	کاربردهای خاص صنعتی
شفت دار	خروجی به صورت شفت	اتصال ساده به تجهیزات	نیاز به کوپلینگ دقیق	ماشین آلات عمومی
هالو شفت (توخالی)	خروجی به صورت توخالی	نصب سریع، حذف کوپلینگ	محدودیت در برخی کاربردها	صنایع بسته بندی، اتوماسیون
فلنج دار	دارای فلنج برای اتصال	استحکام بالا در نصب	هزینه بیشتر	تجهیزات سنگین صنعتی
دنده ساده (Spur)	دنده های مستقیم	ساختار ساده، هزینه کمتر	صدای بیشتر، استهلاک بالاتر	کاربردهای سبک
دنده هلیکال	دنده های مارپیچ	عملکرد نرم، صدای کمتر، تحمل بار بالا	قیمت بالاتر	صنایع پیشرفته و سنگین

بر اساس تعداد طبقات
در این دسته بندی، انواع گیربکس خورشیدی به مدل های تک طبقه و چند طبقه تقسیم می شوند. مدل های تک طبقه برای کاربردهایی با نسبت تبدیل پایین و سرعت بالاتر مناسب هستند، در حالی که مدل های چند طبقه با ایجاد نسبت تبدیل بیشتر، گشتاور بالاتری تولید می کنند. انتخاب بین این دو نوع معمولا به میزان قدرت مورد نیاز و شرایط کاری بستگی دارد و تاثیر مستقیمی بر قیمت گیربکس خورشیدی نیز دارد.

بر اساس راستای شفت ورودی
یکی دیگر از معیارهای مهم در تقسیم بندی، جهت قرارگیری شفت ورودی است که می تواند به صورت هم راستا (inline) یا زاویه دار طراحی شود. در حالت هم راستا، ورودی و خروجی در یک امتداد قرار دارند و برای فضاهای محدود مناسب هستند. در برخی کاربردها که نیاز به تغییر جهت انتقال نیرو وجود دارد، از ترکیب گیربکس خورشیدی با سیستم هایی مانند گیربکس حلزونی استفاده می شود.

بر اساس نوع خروجی
گیربکس های خورشیدی از نظر نوع خروجی نیز در مدل های مختلفی مانند شفت دار، هالو شفت (توخالی) و فلنج دار تولید می شوند. هر یک از این مدل ها برای نوع خاصی از اتصال به تجهیزات طراحی شده اند. انتخاب نوع خروجی مناسب باعث نصب آسان تر و انتقال بهتر نیرو در سیستم می شود.

بر اساس نوع دنده
در این دسته بندی، تفاوت در نوع دنده ها مانند ساده (Spur) یا گیربکس هلیکال (Helical) مطرح می شود. دنده های هلیکال به دلیل درگیری نرم تر، صدای کمتر و تحمل بار بالاتر، در کاربردهای صنعتی پیشرفته تر استفاده می شوند. در مقابل، دنده های ساده ساختار ساده تری دارند و در کاربردهای سبک تر مورد استفاده قرار می گیرند.

کاربرد گیربکس خورشیدی

گیربکس خورشیدی به دلیل طراحی فشرده، راندمان بالا و توان انتقال گشتاور زیاد، به یکی از اجزای کلیدی در سیستم های انتقال قدرت تبدیل شده است. این نوع گیربکس در قالب موتور گیربکس خورشیدی در بسیاری از تجهیزات به کار می رود و نقش مهمی در بهینه سازی عملکرد ماشین آلات دارد. چه در مقیاس های کوچک مانند گیربکس خورشیدی کوچک و چه در پروژه های سنگین با استفاده از گیربکس خورشیدی صنعتی، این سیستم توانسته پاسخگوی نیازهای متنوع صنایع باشد و در بسیاری از موارد جایگزین مناسبی برای گیربکس هلیکال محسوب شود.

اگر این نوع گیربکس در صنایع وجود نداشت، بسیاری از سیستم ها با چالش هایی مانند کاهش راندمان، افزایش ابعاد تجهیزات، توزیع نامناسب بار و استهلاک سریع قطعات مواجه می شدند. در واقع، انتقال یکنواخت نیرو و تولید گشتاور بالا در فضای محدود، مزیتی است که نبود آن می توانست باعث افزایش هزینه های طراحی، نگهداری و حتی کاهش بهره وری خطوط تولید شود.

مهم ترین کاربردهای گیربکس خورشیدی:

• استفاده در ماشین آلات صنعتی سنگین مانند خطوط تولید و تجهیزات کارخانه ای
• کاربرد در سیستم های نوار نقاله برای انتقال یکنواخت مواد
• استفاده در صنایع خودروسازی و سیستم های انتقال قدرت خودرو
• کاربرد در تجهیزات معدنی و حفاری با نیاز به گشتاور بالا
• استفاده در توربین های بادی و سیستم های تولید انرژی
• کاربرد در رباتیک و تجهیزات دقیق با نیاز به کنترل سرعت و دقت بالا
• استفاده در صنایع بسته بندی و دستگاه های اتوماسیون صنعتی

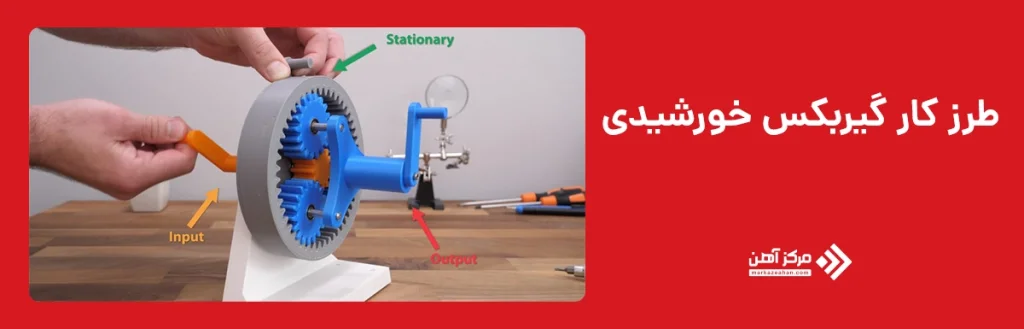

طرز کار گیربکس خورشیدی

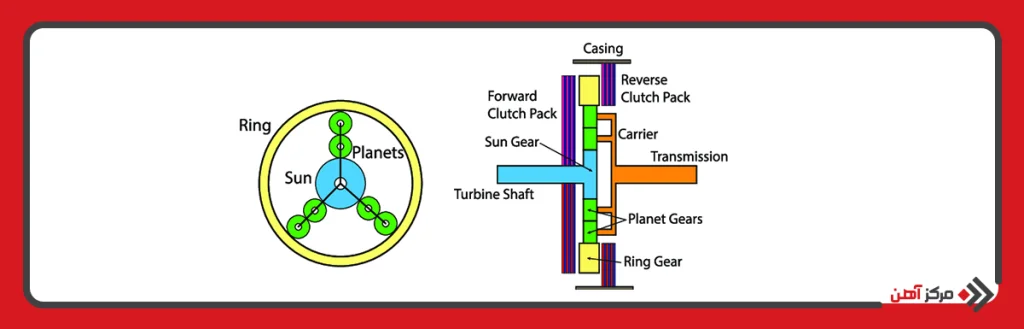

اگر به عکس گیربکس خورشیدی نگاهی بیندازید متوجه می شوید که ساختار این گیربکس از سه بخش اصلی شامل دنده خورشیدی در مرکز، چند دنده سیاره ای در اطراف و یک دنده رینگی در بخش بیرونی تشکیل شده است. دنده های سیاره ای روی یک حامل قرار می گیرند و همزمان با دنده مرکزی و رینگ داخلی درگیر هستند. همین آرایش خاص باعث می شود نیرو به جای عبور از یک مسیر، بین چند دنده تقسیم شود و انتقال توان با راندمان بالاتر، فشار کمتر روی هر دنده و ظرفیت بیشتر برای تحمل بار انجام شود.

طرز کار گیربکس خورشیدی بر پایه رابطه میان این سه عضو اصلی و عضو نگهدارنده دنده های سیاره ای تعریف می شود. در این سیستم، یکی از اجزا به عنوان ورودی، یکی به عنوان خروجی و جزء دیگر به صورت ثابت در نظر گرفته می شود. وقتی دنده خورشیدی به حرکت در می آید، دنده های سیاره ای شروع به چرخش همزمان به دور محور خود و حرکت دورانی به دور دنده مرکزی می کنند. این حرکت ترکیبی باعث می شود حامل سیاره ای یا رینگ، بسته به نوع طراحی، به عنوان خروجی گشتاور یا سرعت مورد نظر را ایجاد کند. به همین دلیل، گیربکس خورشیدی می تواند در حجم کم، نسبت تبدیل های متنوع و گشتاور بالایی تولید کند.

نکته مهم این است که در این گیربکس، بار به صورت یکنواخت بین چند دنده سیاره ای توزیع می شود. همین ویژگی باعث می شود تنش وارد بر هر دنده کاهش پیدا کند و سیستم در مقایسه با بسیاری از گیربکس های دیگر، دوام و ظرفیت باربری بیشتری داشته باشد. به زبان ساده، به جای آن که تمام نیرو فقط روی یک جفت دنده متمرکز شود، چند مسیر همزمان در انتقال نیرو مشارکت می کنند و این موضوع هم راندمان را بالا می برد و هم استهلاک را کمتر می کند.

در حالت های مختلف کاری، می توان با ثابت نگه داشتن یکی از اجزا و تغییر ورودی و خروجی، رفتار گیربکس را تغییر داد. برای مثال اگر رینگ ثابت باشد و دنده خورشیدی به عنوان ورودی عمل کند، حامل سیاره ای معمولا خروجی خواهد بود و کاهش سرعت همراه با افزایش گشتاور رخ می دهد. در حالت دیگر، ممکن است حامل ورودی باشد یا رینگ نقش خروجی را داشته باشد. این انعطاف در آرایش عملکردی یکی از مهم ترین دلایل استفاده گسترده از گیربکس خورشیدی در ماشین آلات صنعتی، تجهیزات سنگین و سیستم های دقیق است.

از نظر مهندسی، آنچه طرز کار گیربکس خورشیدی را ارزشمند می کند فقط کاهش یا افزایش سرعت نیست، بلکه امکان دستیابی به نسبت تبدیل بالا در ابعاد فشرده است. به همین دلیل در بسیاری از کاربردها که محدودیت فضا وجود دارد اما سیستم باید گشتاور زیادی تولید کند، این نوع گیربکس انتخاب اول مهندسان است. حتی در بررسی مشخصات فنی و عوامل موثر بر قیمت گیربکس خورشیدی کوچک نیز همین موضوع دیده می شود؛ یعنی هرچه طراحی دقیق تر، کیفیت ساخت بالاتر و ظرفیت تحمل بار بیشتر باشد، عملکرد گیربکس در انتقال نیرو پایدارتر و قیمت آن نیز متفاوت تر خواهد بود.

در مجموع، طرز کار گیربکس خورشیدی بر تعامل هوشمندانه میان دنده خورشیدی، دنده های سیاره ای، رینگ داخلی و حامل استوار است. نتیجه این مکانیزم، انتقال قدرتی نرم، پیوسته، کم تنش و پر بازده است که می تواند هم در کاربردهای سبک و هم در تجهیزات صنعتی سنگین، عملکردی مطمئن و موثر ارائه دهد.

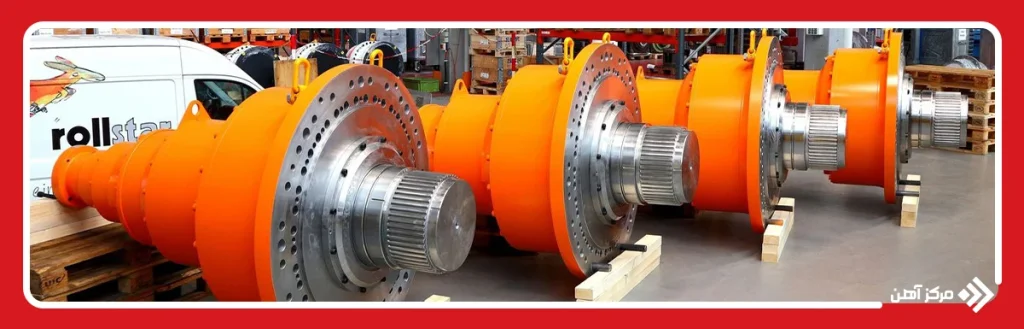

ساخت گیربکس خورشیدی

ساخت گیربکس خورشیدی یک فرآیند دقیق مهندسی است که نیاز به طراحی بهینه، انتخاب متریال مناسب و تولید با تلرانس های بسیار پایین دارد. در ادامه به شما خواهیم گفت برای ساخت یک یک گیربکس خورشیدی با کیفیت بالا باید چه مراحلی طی شود تا انتقال قدرتی پایدار، کم صدا و با راندمان بالا را در شرایط کاری مختلف را داشته باشد:

مرحله اول: طراحی و محاسبات فنی
در این مرحله نسبت تبدیل، ظرفیت گشتاور، تعداد دنده ها، جنس قطعات و ابعاد کلی مشخص می شود. در واقع بخش مهمی از مشخصات گیربکس خورشیدی از همین مرحله تعیین می شود.

مرحله دوم: انتخاب متریال مناسب
برای ساخت دنده ها، شفت ها، حامل و پوسته معمولا از فولادهای آلیاژی مقاوم استفاده می شود تا قطعات در برابر سایش، فشار و بارهای مداوم دوام کافی داشته باشند.

مرحله سوم: ماشین کاری قطعات
بعد از انتخاب مواد اولیه، قطعات اصلی مانند دنده خورشیدی، دنده های سیاره ای، رینگ داخلی و شفت ها با دقت بالا ماشین کاری می شوند تا ابعاد و فرم آنها کاملا مطابق طراحی باشد.

مرحله چهارم: عملیات حرارتی
برای افزایش سختی سطح و مقاومت سایشی، قطعات دندانه دار تحت عملیات حرارتی قرار می گیرند. این مرحله تاثیر زیادی بر طول عمر و کیفیت عملکرد گیربکس دارد.

مرحله پنجم: مونتاژ مجموعه دنده ها
در این بخش، دنده خورشیدی، سیاره ای ها، حامل و رینگ در کنار هم مونتاژ می شوند. دقت در هم راستایی قطعات و میزان لقی بین دنده ها در این مرحله بسیار مهم است.

مرحله ششم: نصب سیستم روانکاری و آب بندی
برای جلوگیری از استهلاک و افزایش راندمان، سیستم روانکاری مناسب و آب بندها در گیربکس نصب می شوند تا قطعات در شرایط کاری مختلف عملکرد پایداری داشته باشند.

مرحله هفتم: تست و کنترل کیفیت
در پایان، گیربکس از نظر صدا، لرزش، دقت انتقال قدرت، تحمل بار و راندمان بررسی می شود تا اطمینان حاصل شود محصول نهایی مطابق استانداردهای فنی ساخته شده است.

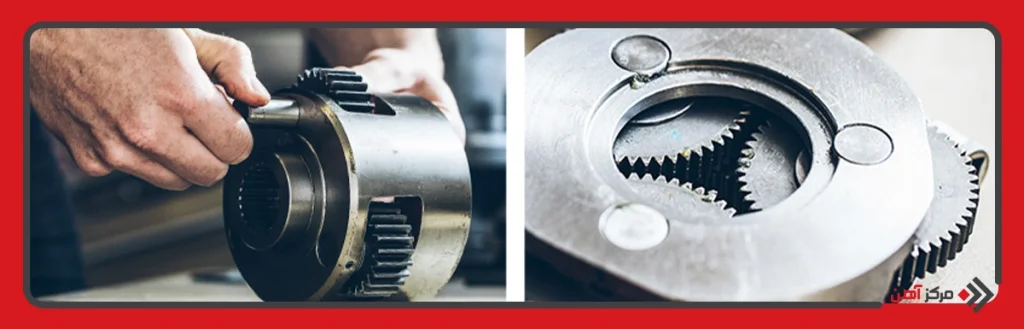

مزایا و معایب گیربکس خورشیدی

گیربکس خورشیدی به دلیل طراحی خاص، راندمان بالا و عملکرد پایدار، یکی از پرکاربردترین گزینه ها در بین سیستم های انتقال قدرت محسوب می شود. چه در مقیاس های کوچک مانند گیربکس خورشیدی کوچک و چه در کاربردهای سنگین با استفاده از گیربکس خورشیدی صنعتی، این سیستم توانسته نیازهای متنوع صنایع را پوشش دهد. همچنین هماهنگی دقیق در طرز کار گیربکس خورشیدی و امکان دستیابی به نسبت تبدیل گیربکس خورشیدی متنوع، باعث شده در بسیاری از تجهیزات به صورت موتور گیربکس خورشیدی مورد استفاده قرار گیرد.

مزایا:

• راندمان بالا در انتقال قدرت
• ابعاد فشرده نسبت به توان خروجی
• توزیع یکنواخت بار بین دنده ها
• طول عمر بالا و استهلاک کمتر
• امکان دستیابی به نسبت تبدیل های متنوع
• عملکرد نرم و کم صدا
• مناسب برای کاربردهای سنگین و صنعتی

معایب:

• هزینه ساخت و خرید بالا
• پیچیدگی در طراحی و تعمیرات
• حساسیت به کیفیت روانکاری
• نیاز به دقت بالا در مونتاژ
• هزینه نگهداری نسبتاً بیشتر
• محدودیت در دسترسی سریع به قطعات یدکی در برخی مدل ها

در مجموع، گیربکس خورشیدی به عنوان یکی از پیشرفته ترین سیستم های انتقال قدرت، با طراحی فشرده، راندمان بالا و توانایی تولید گشتاور زیاد، نقش مهمی در صنایع مختلف ایفا می کند. شناخت ساختار، طرز کار، انواع، مزایا و کاربردهای این گیربکس به شما کمک می کند انتخاب دقیق تری متناسب با نیاز پروژه خود داشته باشید. همچنین توجه به عوامل موثر بر عملکرد و هزینه، از جمله بررسی قیمت گیربکس خورشیدی اصفهان و دیگر شهرهای بزرگ، می تواند در تصمیم گیری نهایی و کاهش هزینه های بلندمدت تاثیر قابل توجهی داشته باشد.
