طراحی و اجرای هر نوع ساختمان، حتی یک خانه ویلایی کوچک در مناطق روستایی، بدون برخورداری از نقشه دقیق و اصولی، عملاً امکان‌پذیر نیست. هرچند در برخی موارد ممکن است پروژه بدون نقشه نیز پیش برود، اما دستیابی به کیفیت اجرایی بالا و جلوگیری از خطاهای ساخت تنها با استفاده از نقشه های مهندسی امکان پذیر است.
نقشه ساختمانی، زبان مشترک میان تمام اعضای تیم اجرایی پروژه است؛ از معمار و مهندس گرفته تا ناظر، پیمانکار، تکنسین برق و تأسیسات. نکته مهم آن است که منظور از نقشه، صرفاً یک طرح ساده از پلان نیست، بلکه مجموعه ای دقیق، فنی و چند لایه از مدارک اجرایی است که نقش بنیادین در هماهنگی و موفقیت پروژه دارد.
برای آن که یک پروژه ساختمانی به صورت دقیق، اقتصادی و با کم ترین خطا اجرا شود، نیاز به نقشه های مهندسی استاندارد و هدفمند وجود دارد. این نقشه ها مسیر اجرای صحیح پروژه را مشخص می کنند و ارتباط میان بخش های مختلف را هماهنگ می سازند. به طور کلی، نقشه های ساختمانی در چهار گروه اصلی طبقه بندی می شوند که در ادامه به معرفی هر یک خواهیم پرداخت. چهار گروه اصلی نقشه های ساختمانی عبارت اند از:
نقشه های معماری پایه اصلی طراحی هر پروژه ساختمانی محسوب می شوند و چارچوب کلی فضا، عملکرد و ظاهر ساختمان را مشخص می کنند. این نقشه ها ابعاد فضاها، نحوه چیدمان، نحوه دسترسی و رابطه میان اجزای مختلف را نمایش می دهند و اساس ارتباط میان کارفرما و تیم طراحی هستند.
اجزای اصلی نقشه‌های معماری عبارت اند از:
در طراحی نقشه های معماری، رعایت ضوابط فنی و مقررات ملی ساختمان الزامی است. برای مثال، ارتفاع طبقات در ساختمان های مسکونی باید بین ۲.۸ تا ۳.۲ متر باشد و عرض راهروها حداقل یک متر در نظر گرفته شود. همچنین تأمین نور طبیعی برای فضاهای اصلی (حداقل ۲۰٪ مساحت کف) و پیش بینی مسیرهای فرار، تهویه اضطراری و رعایت ضوابط آتش نشانی از نکات مهم طراحی هستند. مقیاس های رایج برای ترسیم نقشه های معماری معمولاً ۱:۱۰۰ برای پلان کلی و ۱:۵۰ یا ۱:۲۰ برای جزئیات هستند.
اگر در حال برنامه ریزی برای طراحی نقشه ساختمان خود هستید، تخمین دقیق قیمت آهن آلات و مصالح اصلی به شما در تعیین بودجه و مدیریت هزینه ها کمک خواهد کرد. نقشه اصولی بدون آگاهی از هزینه ها ناقص است؛ بنابراین اطلاع از قیمت ها بخشی از تصمیم گیری مهندسی محسوب می شود.
نقشه های سازه ای نقش ستون فقرات یک پروژه ساختمانی را ایفا می کنند و مسئولیت انتقال نیروها، پایداری کلی سازه و تضمین ایمنی آن را بر عهده دارند. طراحی این نقشه ها بر عهده مهندسان عمران است و بر اساس اصول تحلیل سازه، بارگذاری و الزامات فنی انجام می‌شود.
مهم ترین اجزای نقشه های سازه ای شامل موارد زیر است:
پلان فونداسیون: نمایش محل دقیق پی، نوع آن (نواری، گسترده، رادیه و…)، موقعیت و نوع آرماتورها و جزئیات اجرایی.
پلان تیرریزی: تعیین محل تیرهای اصلی و فرعی، ابعاد، فاصله گذاری، و مشخصات مصالح مورد استفاده.
نقشه ستون گذاری: مشخص‌کننده موقعیت دقیق ستون ها، مقطع، ابعاد و ارتفاع آن ها در ارتباط با پلان معماری و بارهای وارده.
اصول کلیدی در طراحی نقشه های سازه ای به شرح زیر است:
نقشه های سازه ای باید با نقشه های معماری و تأسیساتی هماهنگ باشند تا در مرحله اجرا، از تداخل سیستم ها و خطاهای ساخت جلوگیری شود. اجرای دقیق این نقشه ها، علاوه بر تضمین ایمنی سازه، می تواند در بهینه سازی مصرف مصالح و کاهش هزینه ها مؤثر باشد.
نقشه های تأسیساتی بخش پنهان اما حیاتی هر پروژه ساختمانی هستند. این نقشه ها عملکرد زیربنایی ساختمان را در حوزه های برق، آب، فاضلاب، تهویه و گاز تعریف می کنند و بدون آن ها هیچ سازه ای قابل بهره برداری نخواهد بود. به طور کلی، نقشه های تأسیساتی به دو بخش اصلی تقسیم می شوند: تأسیسات برقی و تأسیسات مکانیکی.
در بخش تأسیسات برقی، طراحی باید بر اساس ضوابط «مبحث ۱۳ مقررات ملی ساختمان» انجام شود. این نقشه ها شامل پلان روشنایی (نقشه جانمایی چراغ ها، نوع آن ها و کلیدهای مربوطه)، پلان پریزها (با رعایت حداکثر فاصله ۱.۵ متری از هر نقطه)، سیستم جریان ضعیف مانند تلفن، آیفون و آنتن، رایزرهای برقی (مسیرهای عمودی عبور کابل ها) و تابلوهای برق (اعم از تابلو اصلی، فرعی و واحدی) هستند. طراحی اصولی این نقشه ها نیازمند رعایت الزامات مشخصی است، از جمله اینکه هر مدار روشنایی حداکثر باید ۱۲ چراغ و هر مدار پریز تا ۱۲ پریز را پوشش دهد. همچنین، اتصال سیم ارت به تمام پریزها الزامی است و در فضاهای مرطوب مانند حمام، باید از چراغ های دارای درجه حفاظت IP44 استفاده شود.
بخش دوم، تأسیسات مکانیکی است که شامل نقشه هایی برای لوله کشی آب سرد و گرم، سیستم های دفع فاضلاب، تأمین و توزیع گاز، و طراحی سیستم های سرمایشی و گرمایشی می شود. این نقشه ها باید با دقت بالا و در هماهنگی با سایر بخش های طراحی، به ویژه معماری و سازه، تهیه شوند تا از بروز تداخلات اجرایی در محل جلوگیری شود. رعایت استانداردهای فنی، بهینه سازی مصرف انرژی و ایمنی کاربر نهایی از الزامات کلیدی در طراحی تأسیسات مکانیکی به شمار می رود.
طراحی محوطه سازی بخش مکمل و تکمیل کننده پروژه های ساختمانی محسوب می شود و تأثیر مستقیمی بر زیبایی بصری و کارایی فضا دارد. در نقشه های محوطه سازی، عناصر مختلفی مانند مسیرهای دسترسی، پیاده روها، فضای سبز، جانمایی پارکینگ، شیب بندی سطوح و سیستم زهکشی سطحی با دقت طراحی و ترسیم می شوند. هماهنگی این عناصر با معماری اصلی ساختمان، علاوه بر ارتقاء کیفیت زیست محیطی، نقش مهمی در ایجاد تجربه فضایی مطلوب برای کاربران ایفا می کند. معماران حرفه ای با بهره گیری از این نقشه ها، تلاش می کنند تا محیط بیرونی ساختمان هم راستا با اهداف عملکردی و زیبایی شناسی پروژه باشد.
طراحی نقشه ساختمان فرآیندی چند مرحله‌ای و دقیق است که با درک نیازهای پروژه آغاز می شود و تا تهیه نقشه های اجرایی ادامه می یابد. این مراحل به معماران و مهندسان کمک می کند تا طرحی هماهنگ، قابل اجرا و منطبق با ضوابط قانونی ارائه دهند. در ادامه، به توضیح گام به گام این فرآیند می پردازیم:
نخستین گام در طراحی نقشه، برگزاری جلسه ای با کارفرما است. در این جلسه، نیازها و اهداف پروژه بررسی می‌شود؛ از جمله نوع کاربری فضا (مسکونی، اداری، تجاری و …)، تعداد کاربران، سبک مورد نظر، اولویت های عملکردی و بصری، میزان بودجه و محدودیت های زمانی. همچنین، الزامات قانونی و ضوابط شهرداری نیز در همین مرحله مطرح و شفاف سازی می شود تا در روند طراحی مشکلی ایجاد نکند.
پس از شناخت نیازها، نوبت به بررسی دقیق زمین پروژه می رسد. این مرحله شامل تحلیل موقعیت جغرافیایی، ابعاد زمین، شیب، جهت های جغرافیایی، همسایگی ها، دسترسی ها و محدودیت های ساخت (مانند حریم های قانونی یا وجود درختان و تأسیسات زیرزمینی) است. کوچک ترین جزئیات در این مرحله می تواند بر نحوه جانمایی فضاها و کلیت طرح تأثیر بگذارد.

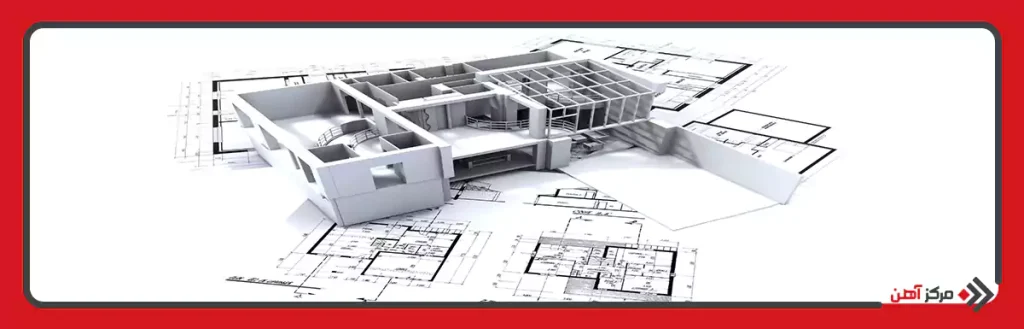

در این مرحله، بر اساس اطلاعات مرحله قبل، طرح های اولیه (اسکچ ها) تهیه می شوند. این طرح ها اغلب شامل ایده های اولیه برای پلان، فرم کلی ساختمان و نحوه چیدمان فضاها هستند. پس از بازخورد و تأیید کارفرما، طرح وارد فاز تفصیلی می‌شود؛ یعنی جزئیات اجرایی، برش‌ها، نماها، ارتفاع‌ها، نوع متریال، ضخامت‌ها و سایر عناصر فنی به نقشه افزوده می شود. این مرحله نقطه عطفی میان خلاقیت و اجرای واقعی پروژه است.

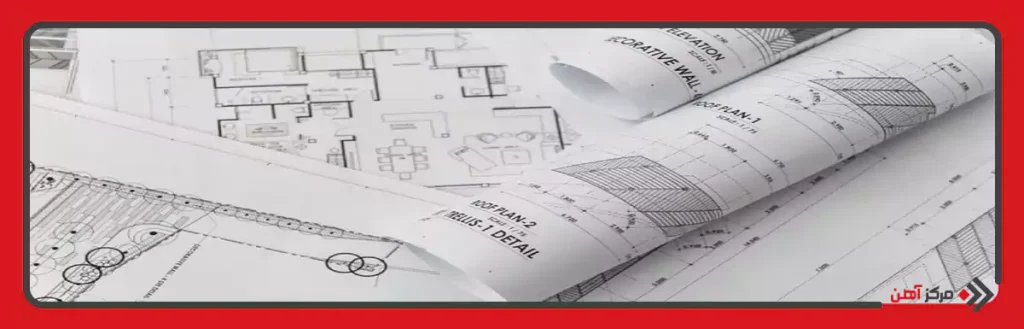

در مرحله پایانی، نقشه های اجرایی با دقت بالا و در مقیاس های استاندارد ترسیم می شوند. این نقشه ها برای پیمانکار و تیم اجرایی پروژه تهیه می گردند و شامل تمامی اطلاعات لازم برای ساخت دقیق بنا هستند. در این اسناد، هر میلی متر طراحی شده، موقعیت هر عنصر مشخص و جزئیات کاملاً شفاف است. این نقشه ها مرجع اصلی ساخت و ساز محسوب می شوند و باید بدون ابهام و با رعایت استانداردهای حرفه ای تدوین شوند.

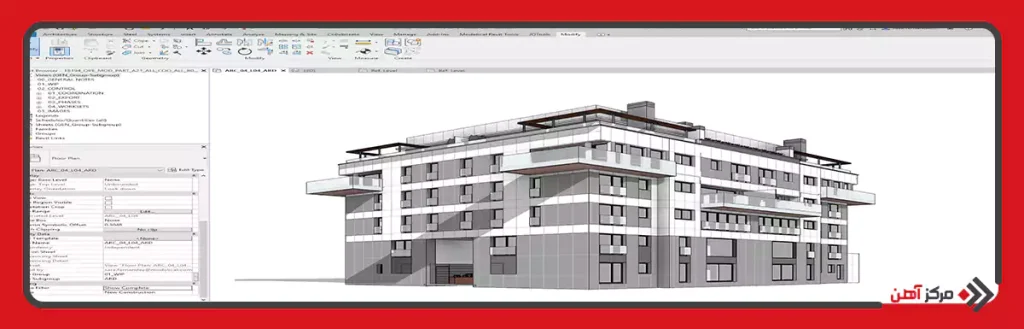

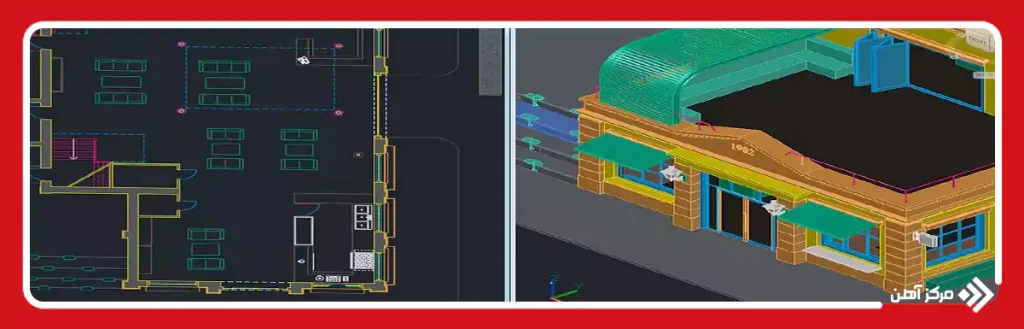

با پیشرفت تکنولوژی، نرم افزارهای طراحی ساختمان جایگزین نقشه کشی دستی شده اند و کمک می کنند تا پروژه ها سریع تر، دقیق تر و با هماهنگی بیشتر انجام شوند. در اینجا برخی از مهم ترین نرم افزارهای مورد استفاده در طراحی ساختمان معرفی می شوند:
انتخاب نقشه ساختمان فراتر از انتخاب یک طرح زیبا است. این تصمیم باید بر پایه نیازهای واقعی، شرایط زمین، الزامات قانونی، بودجه و زمان بندی پروژه انجام شود. نقشه ای که برای یک خانواده 6 نفره طراحی می شود، با نقشه ای برای یک زوج جوان یا یک ساختمان تجاری کاملاً متفاوت است.
تطابق با نیازهای پروژه
در گام نخست، باید نیازهای فیزیکی و سبک زندگی کاربران را مشخص کرد؛ از جمله تعداد نفرات، ترجیح به فضاهای باز یا بسته، نوع آشپزخانه، و سایر اولویت‌های کاربردی. سپس موقعیت جغرافیایی و اقلیم محل ساخت بررسی می شود. به عنوان مثال، در مناطق گرم و خشک، استفاده از تهویه طبیعی و سایه انداز اهمیت دارد، در حالی‌که در مناطق مرطوب، زهکشی و شیب بندی زمین در اولویت است.
ملاحظات بودجه و زمان بندی
در نهایت، محدودیت های مالی و زمانی نیز تأثیر زیادی در تعیین نوع نقشه دارند. طرح باید با منابع موجود سازگار باشد و الزامات فنی، آیین نامه های شهری و مقررات ملی ساختمان را نیز رعایت کند؛ زیرا تأیید شهرداری و نظام مهندسی، پیش شرط شروع ساخت است. نادیده گرفتن این موارد، به تأخیر در پروژه و افزایش هزینه ها منجر خواهد شد.
انتخاب نقشه مناسب ارتباط مستقیمی با مقیاس پروژه دارد. در پروژه های کوچک مانند خانه های یک طبقه یا سوئیت ها، اصل سادگی و استفاده بهینه از فضا اهمیت زیادی دارد. در چنین مواردی، طراحی باید از پیچیدگی های غیرضروری دوری کرده و فضاها را کاربردی، قابل دسترس و متناسب با نیازهای واقعی کاربران تعریف کند. هرچند ظاهر ساده این پروژه‌ها ممکن است فریب دهنده باشد، اما در عمل طراحی مؤثر برای فضاهای محدود می تواند از پروژه های بزرگ هم چالش برانگیزتر باشد.
در مقابل، پروژه های بزرگ مانند آپارتمان های چند طبقه، ساختمان های دوبلکس یا مجموعه های اداری نیازمند نقشه های تخصصی، چندلایه و منطبق با الزامات فنی پیشرفته هستند. در این نوع پروژه ها، هماهنگی بین فضاهای خدماتی، تأسیسات مکانیکی و برقی، مسیرهای دسترسی، جانمایی آسانسورها و راه پله های اضطراری، از اهمیت بالایی برخوردار است. در نتیجه، انتخاب نقشه باید هوشمندانه، هدفمند و متناسب با مقیاس و پیچیدگی پروژه انجام شود.
در سال های اخیر، به ویژه تا سال 2025، دسترسی به نقشه‌های آماده و رایگان ساختمان از طریق اینترنت بسیار آسان شده است. این نقشه ها معمولاً برای ایده برداری، آموزش یا بررسی نمونه های اولیه استفاده می شوند و به طراحان، سازندگان یا حتی مالکان کمک می کنند تا دید بهتری نسبت به نحوه چیدمان فضاها و فرم معماری پیدا کنند.
منابع آنلاین برای دریافت نقشه های ساختمان رایگان:
Pinterest: این پلتفرم تصویری، آرشیو گسترده ای از پلان های معماری، مدل های طبقه بندی شده بر اساس نوع کاربری و سبک طراحی ارائه می دهد. تنها با جستجوی عباراتی مثل free house plan یا architectural floor plan می توان به صدها نمونه دست یافت.
Autodesk Gallery: این سایت بخشی از پلتفرم شرکت Autodesk است و نمونه هایی از پروژه های طراحی شده با نرم افزارهایی مانند AutoCAD و Revit را در دسترس قرار می دهد. بسیاری از این فایل ها به‌صورت رایگان قابل مشاهده یا دانلود هستند.

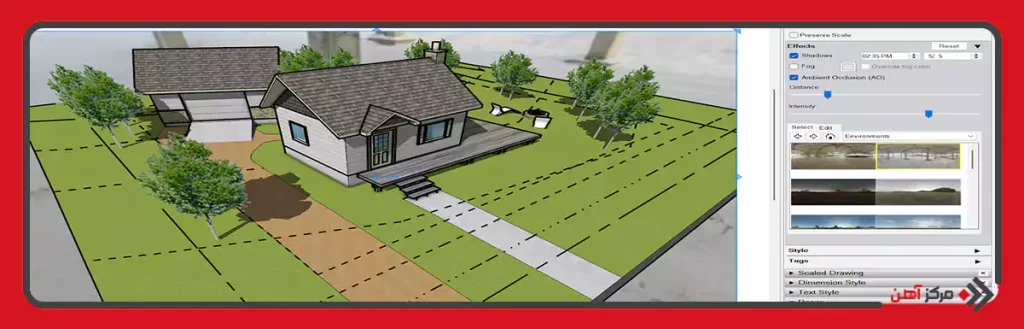

SketchUp 3D Warehouse: اگر به دنبال مدل های سه بعدی قابل استفاده در طراحی مفهومی هستید، این سایت مجموعه ای از پلان ها، نماها و مدل های آماده را ارائه می دهد که می توان در نرم افزار SketchUp ویرایش یا بازطراحی کرد.
وب سایت های ایرانی مانند خط معمار، آرل و آرسین دات‌کام نیز بخشی از پروژه های خود را به صورت رایگان منتشر می کنند. در این سایت ها معمولاً پلان‌های ساده، نقشه های دانشجویی، یا پروژه های اجرا شده با جزئیات ارائه می شود.
نکته مهم این است که نقشه های رایگان معمولاً حالت عمومی دارند و فاقد جزئیات فنی، محاسبات سازه ای و تطابق با مقررات ملی ساختمان هستند. بنابراین برای استفاده مستقیم در ساخت، حتماً باید توسط متخصص بررسی و تطبیق داده شوند.
درک مفاهیم تئوریک طراحی زمانی عمیق تر می شود که با نمونه های واقعی همراه باشد. مشاهده الگوهای مختلف نقشه های ساختمانی، نه تنها الهام بخش است بلکه به درک بهتر چیدمان فضا، نورگیری، ارتباط عملکردی و تناسبات انسانی کمک می کند. در این بخش، به چند نمونه از الگوهای پرکاربرد در طراحی ساختمان اشاره می شود:
در این نوع نقشه ها، سادگی و دسترسی مستقیم بین فضاها اهمیت زیادی دارد. به عنوان مثال، یک پلان سه خوابه با نشیمن بزرگ می تواند نیازهای یک خانواده متوسط را پاسخ دهد. یا در حالتی دیگر، طراحی پلان به شکل حرف L باعث جداسازی فضای خصوصی (مانند اتاق‌ها) از بخش عمومی (پذیرایی و آشپزخانه) می شود. نمونه دیگر، پلان با حیاط مرکزی است که با تأمین نور طبیعی و تهویه مناسب، کیفیت زندگی در فضاهای داخلی را افزایش می دهد.
در خانه های دوبلکس، تفکیک عمودی عملکردها رایج است. معمولاً طبقه پایین به فضاهای عمومی مانند نشیمن، غذاخوری و آشپزخانه اختصاص دارد و اتاق های خواب در طبقه بالا جانمایی می شوند. طراحی با پلکان مرکزی، دسترسی بین طبقات را آسان می کند و استفاده از نورگیر سقفی نیز نقش مهمی در روشنایی و تهویه طبیعی طبقه بالا ایفا می کند.
این نمونه ها تنها بخشی از گزینه های متنوع در طراحی نقشه ساختمان هستند و بسته به شرایط پروژه، می توان آن ها را توسعه داد یا شخصی سازی کرد.
جمع بندی
طراحی و ترسیم نقشه ساختمان فقط این نیست که با اصول ساختمان سازی آشنا باشید و طبق آن یک نقشه طراحی کنید. این کار، پایه گذار تمام آن چیزی است که در پروژه ساخته می شود. باید خیلی از نکات فنی همزمان در نظر گرفته شود. برای مثال یک طراح حرفه ای علاوه بر زیبایی بصری، باید به ابعاد انسانی، ارتباط بین فضاها، نورگیری، تهویه، مسیرهای حرکت، سازه مناسب، تأسیسات برق و مکانیک، شیب بندی، زهکشی، قوانین شهرسازی و حتی مسیرهای دسترسی برای خودرو و عابر پیاده هم توجه داشته باشد.
حالا دیگر وقت آن است که به پروژه خود نگاه کنید و از خودتان بپرسید:
آیا نقشه ای که دارم، واقعاً پاسخگوی همه نیازهای پروژه ام هست؟ اگر نه، شاید وقتش رسیده بازنگری کنید، مشورت بگیرید و یک قدم به بنای رویایی تان نزدیک تر شوید.
سوالات متداول
در پروژه های بزرگ استفاده از نقشه های رایگان توصیه نمی شود چون این نقشه ها اغلب فاقد جزئیات فنی، محاسبات سازه ای و تطابق با ضوابط شهرداری هستند.
بله، طراحی نقشه ساختمان کاری کاملاً تخصصی است که نیاز به دانش معماری، سازه، تأسیسات و آشنایی با مقررات ملی ساختمان دارد.
بله، می توانید با استفاده از نرم افزارهایی مانند AutoCAD ،Revit یا SketchUp طراحی اولیه نقشه ساختمان را به‌صورت آنلاین یا دیجیتال انجام دهید. با این حال، تهیه نقشه های اجرایی نیازمند تخصص مهندسی و رعایت ضوابط فنی و قانونی است.
نقشه های رایگان عمومی و بدون تطابق با شرایط خاص زمین یا نیاز کارفرما طراحی شده اند. در حالی که نقشه های حرفه ای دقیق، دارای محاسبات مهندسی، جزئیات اجرایی، و مطابق ضوابط قانونی و مقررات ساخت و ساز هستند.
