دریل سرکج چیست و چه کاربردهایی دارد؟

دریل سرکج نوعی ابزار سوراخکاری تخصصی است که محور سه نظام آن نسبت به بدنه اصلی ابزار تغییر جهت داده و معمولا با آرایش 90 درجه ساخته می شود؛ به همین دلیل اپراتور می تواند در نقاطی که فضای کافی برای قرار گرفتن یک دریل معمولی وجود ندارد، عملیات سوراخکاری یا بستن اتصال را انجام دهد. این ابزار در ساخت سازه های فلزی، نصب تاسیسات، کابینت سازی، تعمیرات صنعتی، ماشین سازی و کار در میان تیرها، ستون ها، پروفیل ها و قاب های محدود کاربرد دارد. انتخاب صحیح مته و تنظیم دور اهمیت زیادی دارد؛ زیرا رفتار ابزار هنگام سوراخکاری فولاد با چوب یا MDF یکسان نیست. در پروژه های فلزی، علاوه بر هزینه ابزار و مته، تغییرات قیمت آهن نیز می تواند بر هزینه کل عملیات ساخت و مونتاژ اثرگذار باشد. اگر می خواهید بدانید ساختار دریل سرکج چگونه است، چه مدل هایی دارد و برای چه کاری باید از آن استفاده کرد، ادامه این مقاله را مطالعه کنید.

دریل سرکج چیست؟

برای پاسخ تخصصی به این سوال که دریل سرکج چیست، ابتدا باید دانست دریل چیست و چگونه گشتاور موتور را به مته منتقل می کند. در یک دریل معمولی، محور موتور و محور سه نظام معمولا در یک امتداد یا در آرایشی نزدیک به آن قرار دارند. در دریل سرکج یا Right-Angle Drill، مسیر انتقال قدرت در قسمت هد تغییر جهت می دهد. این تغییر جهت اغلب توسط مجموعه چرخ دنده های مخروطی یا Bevel Gears انجام می شود؛ یعنی گشتاور ورودی از شفت موتور به یک محور عمود بر آن منتقل می شود. نتیجه این طراحی، ایجاد یک هد کوتاه است که سه نظام یا نگهدارنده بیت در کنار بدنه قرار می گیرد و ابزار می تواند وارد شکاف هایی شود که یک دریل تفنگی معمولی امکان فعالیت در آنها را ندارد.

وجود هد زاویه ای فقط شکل ظاهری دستگاه را تغییر نمی دهد، بلکه پارامترهای مهندسی آن را نیز تحت تاثیر قرار می دهد. چرخ دنده های هد باید همزمان توان، سرعت دورانی و نیروهای ناشی از گیر کردن مته را تحمل کنند. لقی Gear Backlash، کیفیت یاتاقان ها، سختی دنده ها، روانکاری و هم محوری شفت خروجی بر دقت سوراخ اثر می گذارند. بعضی مدل ها برای سوراخکاری سریع، دور بالا و گشتاور متوسط دارند و بعضی دیگر با نسبت تبدیل بیشتر برای مته های بزرگ تر و Hole Saw مناسب هستند. به همین دلیل صرف دیدن توان موتور برای مقایسه دو دریل سرکج کافی نیست و باید سرعت، گشتاور، ظرفیت سه نظام، ارتفاع هد و فاصله محور مته تا لبه بدنه نیز بررسی شود.

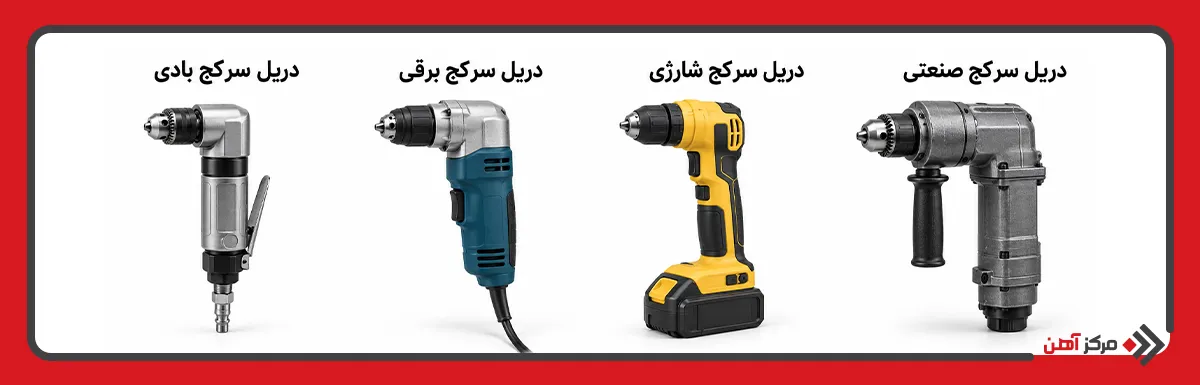

انواع دریل سرکج

دریل های سرکج را می توان از نظر منبع انرژی، ساختار انتقال قدرت، ظرفیت کاری و شرایط بهره برداری طبقه بندی کرد. انتخاب بین مدل بادی، برقی یا شارژی به این بستگی دارد که ابزار در خط تولید ثابت، کارگاه عمومی، محل نصب یا فضای فاقد برق مستقیم استفاده شود. علاوه بر خود دستگاه، انواع مته مورد استفاده نیز اهمیت دارد؛ مته مارپیچ، مته چوب، مته گردبر، مته پله ای و برخی ابزارهای خزینه کاری می توانند بسته به ظرفیت دستگاه مورد استفاده قرار گیرند.

دریل سرکج بادی

دریل سرکج بادی یا Pneumatic Angle Drill نیروی خود را از هوای فشرده دریافت می کند. موتور پنوماتیکی داخل ابزار انرژی جریان هوا را به حرکت دورانی تبدیل کرده و سپس مجموعه گیربکس، دوران را به محور زاویه ای انتقال می دهد. یکی از ویژگی های مهم این مدل ها نسبت مناسب قدرت به وزن و قابلیت کار مداوم در خطوط تولید است. به دلیل نبود موتور الکتریکی بزرگ در بدنه، بعضی مدل های بادی هد و بدنه بسیار جمع و جوری دارند.

این ابزار در صنایع هوافضا، ساخت بدنه خودرو، تولید تجهیزات فلزی، مونتاژ صنعتی و خدمات سوراخکاری قالب کاربرد قابل توجهی دارد؛ به ویژه زمانی که سوراخ باید در محل هایی ایجاد شود که دسترسی مستقیم به آنها محدود است. البته عملکرد واقعی دستگاه به فشار و دبی هوای کمپرسور وابسته است. افت فشار در شیلنگ، قطر نامناسب مسیر هوا یا ظرفیت ناکافی کمپرسور می تواند باعث کاهش دور و گشتاور واقعی شود. همچنین واحد مراقبت، روانکاری و حذف رطوبت از هوای فشرده برای افزایش عمر موتور بادی اهمیت دارد.

دریل سرکج برقی

دریل سرکج برقی یا Corded Right-Angle Drill به شبکه برق متصل می شود و معمولا برای کارگاه هایی مناسب است که به توان پیوسته نیاز دارند و محدودیت کابل مشکل جدی ایجاد نمی کند. موتور الکتریکی، گیربکس و مجموعه دنده زاویه ای در یک بدنه قرار گرفته اند و سه نظام در بخش جانبی هد نصب می شود.

مزیت اصلی این مدل، ثبات توان در کار طولانی است؛ زیرا عملکرد آن با کاهش شارژ باتری تغییر نمی کند. در مقابل، کابل برق هنگام کار میان سازه ها، پشت دیوارهای کاذب یا داخل فریم های چوبی می تواند حرکت اپراتور را محدود کند. مدل های حرفه ای ممکن است مجهز به کنترل سرعت متغیر، کلاچ محافظ، کلید معکوس، دسته جانبی و سامانه محدود کننده گشتاور باشند.

دریل سرکج شارژی

دریل سرکج شارژی یا Cordless Right-Angle Drill برای عملیات نصب و تعمیر در محل بسیار کاربردی است. حذف کابل اجازه می دهد ابزار در سقف کاذب، فضای داخلی کابینت، میان اعضای سازه چوبی یا نقاط دور از پریز برق استفاده شود. در مدل های جدید، موتور Brushless، باتری لیتیوم یون و کنترل الکترونیکی موتور باعث شده نسبت توان به وزن این ابزارها بهبود پیدا کند.

در انتخاب مدل شارژی فقط ولتاژ باتری معیار مناسبی نیست. ظرفیت باتری بر حسب Ah، توان قابل تحویل سلول ها، گشتاور خروجی، تعداد دورهای گیربکس و عملکرد سامانه حفاظتی نیز باید بررسی شود. یک باتری حجیم ممکن است مدت کار بیشتری ایجاد کند، اما ابعاد انتهای دستگاه را افزایش داده و مانور ابزار در فضای بسته را دشوار کند. بنابراین برای کاربردهای تاسیساتی، ابعاد واقعی دستگاه گاهی از ظرفیت باتری مهم تر است.

دریل سرکج صنعتی

عبارت دریل سرکج صنعتی بیشتر به رده کاری دستگاه اشاره دارد تا نوع منبع انرژی. یک مدل صنعتی می تواند بادی، برقی یا شارژی باشد، اما معمولا برای Duty Cycle بالاتر، ساعات کار بیشتر، بارهای تکراری و شرایط سخت کارگاه طراحی شده است. چرخ دنده های مقاوم، یاتاقان بندی دقیق، پوسته مستحکم، سامانه دفع حرارت و قابلیت سرویس از مشخصات مهم این گروه هستند.

در صنایع تولیدی، کوچک بودن Side-to-Center Distance یا فاصله محور مته تا کناره هد بسیار مهم است؛ زیرا این پارامتر تعیین می کند دستگاه تا چه اندازه می تواند به گوشه یا سطح مجاور نزدیک شود. در مدل های دقیق، Runout سه نظام نیز اهمیت دارد؛ زیرا لنگی زیاد می تواند قطر واقعی سوراخ را افزایش داده، کیفیت سطح را کاهش دهد و عمر مته را کم کند.

نوع دریل سرکج	منبع انرژی	قابلیت حمل	کار مداوم	نیازهای جانبی	کاربرد شاخص
بادی	هوای فشرده	متوسط	بسیار مناسب	کمپرسور و شیلنگ	تولید و مونتاژ صنعتی
برقی	برق شهری	متوسط	مناسب	دسترسی به برق	کارگاه و عملیات ثابت
شارژی	باتری	بسیار زیاد	وابسته به باتری	باتری و شارژر	نصب و تعمیرات سیار
صنعتی	بادی، برق یا باتری	وابسته به مدل	بسیار مناسب	وابسته به سیستم	خطوط تولید و کار سنگین

بنابراین انتخاب نوع دریل نباید فقط بر اساس عبارت بادی، شارژی یا برقی انجام شود. ابتدا باید جنس قطعه، قطر سوراخ، مدت زمان کار، فضای آزاد اطراف محل سوراخکاری و گشتاور مورد نیاز مشخص شود. در محیط تولیدی که ابزار ساعت ها در یک ایستگاه کار می کند، مدل بادی صنعتی ممکن است گزینه مناسبی باشد؛ اما برای نصاب تاسیسات که دائما جابه جا می شود، یک مدل شارژی کم حجم معمولا کارایی بیشتری دارد.

ویژگی های دریل سرکج چیست؟

مهم ترین مشخصه دریل سرکج، دسترسی به محل هایی است که هندسه دریل معمولی اجازه ورود به آنها را نمی دهد. با این حال، یک دستگاه حرفه ای باید مجموعه ای از ویژگی های فنی را همزمان داشته باشد.

• هد زاویه ای با ارتفاع کم
• انتقال قدرت توسط گیربکس زاویه ای
• دسترسی مناسب به نقاط محدود
• قابلیت کنترل دور موتور
• امکان چرخش راست گرد و چپ گرد در بسیاری از مدل ها
• طراحی باریک و ارگونومیک بدنه
• فاصله کم محور سه نظام تا لبه هد
• قابلیت استفاده از مته و بیت متناسب با ظرفیت دستگاه
• امکان کنترل سرعت هنگام شروع سوراخکاری
• وزن متعادل برای کاهش خستگی اپراتور
• گیربکس مقاوم در برابر گشتاور لحظه ای
• امکان استفاده از دسته کمکی در مدل های پرقدرت
• کلاچ حفاظتی در برخی مدل های حرفه ای
• چراغ کار در بعضی مدل های شارژی و برقی
• قابلیت کار در فضای میان تیر، پروفیل، دیوار و سازه

اجزای دریل سرکج

ساختار داخلی این دستگاه نسبت به یک دریل ساده پیچیده تر است؛ زیرا علاوه بر تولید حرکت دورانی، باید جهت محور انتقال قدرت نیز تغییر کند. شناخت اجزا برای نگهداری و تشخیص عیب دستگاه اهمیت زیادی دارد.

• موتور: در مدل های برقی و شارژی موتور الکتریکی و در مدل های بادی موتور پنوماتیکی گشتاور اولیه را تولید می کند.
• گیربکس اصلی: سرعت موتور را کاهش و گشتاور قابل استفاده را افزایش می دهد. نسبت دنده بر رفتار ابزار هنگام سوراخکاری قطرهای مختلف اثر مستقیم دارد.
• مجموعه دنده زاویه ای: وظیفه تغییر مسیر دوران را بر عهده دارد و معمولا از چرخ دنده هایی با هندسه مناسب برای انتقال نیرو بین محورهای متقاطع تشکیل می شود.
• شفت خروجی: گشتاور گیربکس را به سه نظام یا ابزارگیر منتقل می کند و باید لقی و تاب محدودی داشته باشد.
• سه نظام: مته را نگه می دارد و بسته به مدل می تواند آچاری، اتوماتیک یا دارای سیستم مخصوص نگهداری بیت باشد.
• یاتاقان ها: بارهای شعاعی و محوری شفت ها را تحمل کرده و باعث دوران پایدار اجزای داخلی می شوند.
• کلید کنترل سرعت: در بسیاری از مدل ها مقدار دور دستگاه را متناسب با فشار وارد شده توسط اپراتور تنظیم می کند.
• کلید چپ گرد و راست گرد: جهت دوران را تغییر می دهد و علاوه بر سوراخکاری برای بستن یا باز کردن پیچ کاربرد دارد.
• کلاچ محافظ: در بعضی دستگاه ها هنگام گیر کردن ناگهانی مته انتقال گشتاور را محدود می کند تا از آسیب شدید به گیربکس یا اپراتور جلوگیری شود.
• پوسته گیربکس: اجزای انتقال قدرت را نگه می دارد و در مدل های صنعتی بخشی از حرارت تولید شده را نیز دفع می کند.
• باتری یا ورودی انرژی: باتری در مدل شارژی، کابل در مدل برقی و ورودی هوای فشرده در مدل بادی انرژی لازم را تامین می کند.

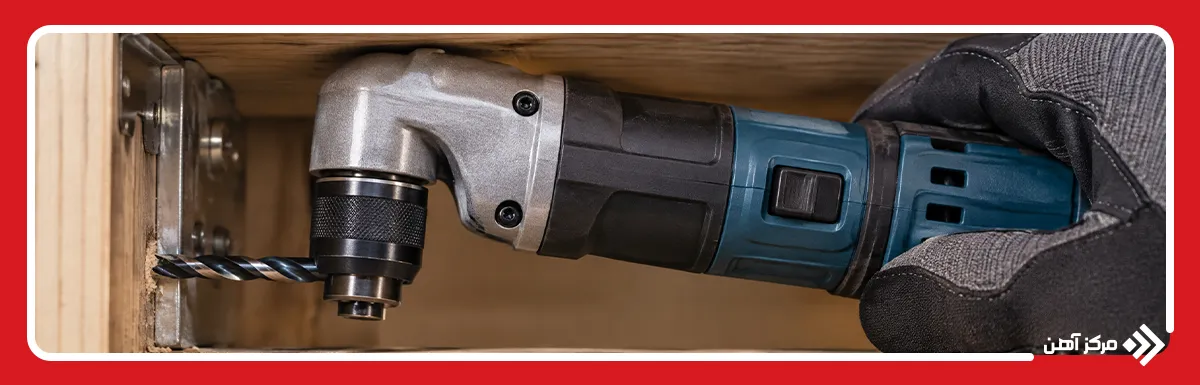

کاربردهای دریل سرکج

ماهیت این ابزار به گونه ای است که بیشترین مزیت آن زمانی دیده می شود که مسئله اصلی کمبود فضای دسترسی باشد، نه صرفا سوراخ کردن یک قطعه معمولی.

• سوراخکاری میان تیرها و اعضای قاب
• نصب لوله و کابل در ساختمان
• سوراخکاری داخل کابینت و کمد
• ساخت و مونتاژ سازه های چوبی
• سوراخکاری پروفیل های فلزی در نقاط محدود
• مونتاژ تجهیزات صنعتی
• تعمیر ماشین آلات
• سوراخکاری داخل شاسی و بدنه تجهیزات
• عملیات ساخت قالب
• نصب تجهیزات تهویه
• اجرای تاسیسات برق
• اجرای تاسیسات مکانیکی
• سوراخکاری چوب و MDF
• بستن و باز کردن پیچ در نقاط کم دسترس
• ایجاد سوراخ برای عبور کابل و لوله
• استفاده در خطوط مونتاژ خودرو
• کار روی سازه های فلزی پیچیده

مزایا و معایب استفاده از دریل سرکج

طراحی زاویه ای مزیت اصلی این ابزار است، اما همان ساختار فشرده باعث ایجاد محدودیت هایی نیز می شود. انتخاب آن باید بر اساس شرایط واقعی عملیات انجام گیرد.

مزایا:

• امکان کار در فضاهای بسیار محدود
• دسترسی بهتر به گوشه ها
• کاهش نیاز به باز کردن قطعات مجاور
• قابلیت سوراخکاری عمود بر سطوح داخلی
• مانور بهتر نسبت به دریل معمولی
• امکان استفاده در عملیات نصب پیچ
• تنوع مدل های بادی، برقی و شارژی
• مناسب برای فعالیت های تاسیساتی
• کاهش زمان عملیات در نقاط کم دسترس
• کنترل بهتر ابزار در برخی موقعیت های محدود

معایب:

• پیچیدگی بیشتر گیربکس
• هزینه تعمیر بالاتر نسبت به مدل ساده
• محدودیت ظرفیت مته در مدل های کوچک
• حساسیت مجموعه دنده زاویه ای به اضافه بار
• دشوارتر بودن کنترل ابزار هنگام گیر کردن مته
• قیمت بالاتر بعضی مدل های حرفه ای
• محدود بودن تنوع برخی مدل ها در بازار
• نیاز بیشتر به روانکاری و نگهداری گیربکس
• افزایش احتمال واکنش گشتاوری در مدل های پرقدرت

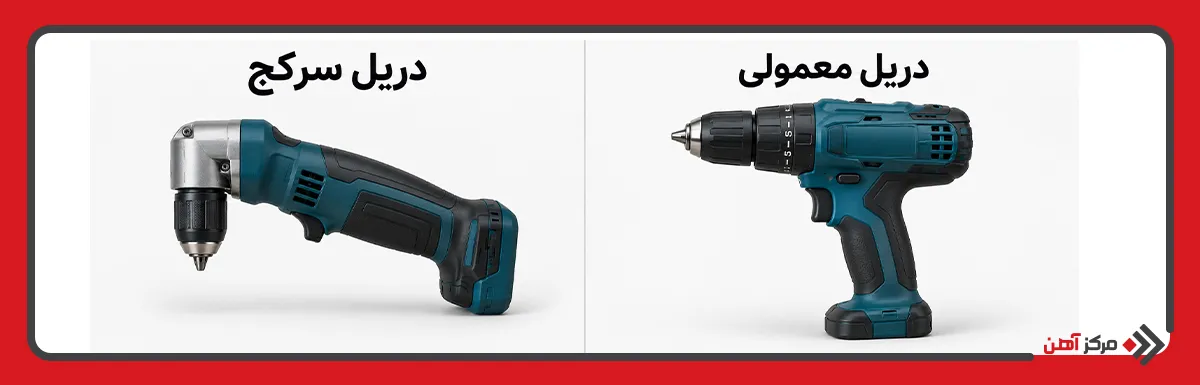

تفاوت دریل سرکج با دریل معمولی در چیست؟

تفاوت این دو ابزار فقط در شکل بدنه خلاصه نمی شود. معماری انتقال نیرو، دسترسی به محل کار، نوع گرفتن ابزار توسط اپراتور و حتی نحوه واکنش دستگاه هنگام گیر کردن مته متفاوت است.

• جهت محور سه نظام: در دریل معمولی، سه نظام معمولا در امتداد طول دستگاه قرار دارد، اما در مدل سرکج محور خروجی نسبت به بدنه تغییر جهت داده است.
• فضای مورد نیاز: یک دریل معمولی برای قرار گرفتن پشت مته به فضای بیشتری احتیاج دارد. دریل سرکج به دلیل هد کوتاه می تواند میان دو سطح نزدیک فعالیت کند.
• ساختار گیربکس: مدل سرکج علاوه بر مجموعه کاهش سرعت ممکن است دارای گیربکس زاویه ای باشد تا مسیر انتقال گشتاور تغییر کند.
• کنترل گشتاور: به دلیل شکل گرفتن دستگاه، واکنش ناشی از گیر کردن مته می تواند متفاوت باشد و اپراتور باید موقعیت دست و دسته دستگاه را با دقت انتخاب کند.
• ظرفیت سوراخکاری: دریل های معمولی سنگین معمولا گزینه های بیشتری برای سوراخکاری قطر بالا دارند، در حالی که بسیاری از مدل های سرکج برای حفظ ابعاد کوچک، محدودیت بیشتری در سه نظام و گیربکس دارند.
• کاربرد: دریل معمولی ابزار عمومی برای اکثر عملیات سوراخکاری است، اما مدل سرکج زمانی ارزش واقعی خود را نشان می دهد که دسترسی مستقیم وجود نداشته باشد.
• ابعاد هد: Head Height یکی از شاخص های کلیدی دریل سرکج است، در حالی که در انتخاب دریل معمولی اهمیت کمتری دارد.
• ارگونومی: نحوه گرفتن مدل سرکج با دریل تفنگی متفاوت است و برخی نمونه ها از کلید Paddle یا کلید کشیده استفاده می کنند تا در حالت های مختلف قابل کنترل باشند.

معیار	دریل سرکج	دریل معمولی
جهت سه نظام	زاویه دار نسبت به بدنه	در امتداد بدنه
دسترسی به فضای تنگ	بسیار مناسب	محدود
پیچیدگی انتقال قدرت	بیشتر	کمتر
کاربرد عمومی	متوسط	بسیار زیاد
تعمیر گیربکس	تخصصی تر	ساده تر
قابلیت مانور در گوشه	بالا	پایین تر
ظرفیت سوراخکاری سنگین	وابسته به مدل	تنوع بیشتر
کاربرد تاسیساتی	بسیار مناسب	مناسب

در اینجا باید میان دریل سرکج و دریل گیربکسی نیز تفاوت قائل شد. اگر سوال این باشد که دریل گیربکسی چیست، منظور معمولا دریلی است که با استفاده از یک گیربکس مکانیکی، چند محدوده سرعت و گشتاور در اختیار اپراتور قرار می دهد. منظور از دریل گیربکسی چیست را می توان ساده تر این گونه بیان کرد: کاهش دور موتور به کمک چرخ دنده برای افزایش گشتاور و تطبیق دستگاه با عملیات سنگین تر.

کاربردهای دریل گیربکسی شامل سوراخکاری فلزات، کار با مته های قطر بالاتر، استفاده از گردبر و برخی فعالیت های مونتاژی است. مشخصات فنی دریل گیربکسی معمولا شامل توان موتور، تعداد دنده، محدوده دور، گشتاور، ظرفیت سه نظام و قابلیت چپ گرد و راست گرد می شود. بنابراین هر دریل سرکجی به دلیل وجود مجموعه دنده زاویه ای نوعی انتقال قدرت مکانیکی دارد، اما اصطلاح دریل گیربکسی در بازار لزوما به معنی دریل سرکج نیست.

نحوه انتخاب بهترین دریل سرکج

برای انتخاب بهترین دریل سرکج ابتدا فضای واقعی محل کار را اندازه گیری کنید. فقط طول دستگاه مهم نیست؛ ارتفاع هد، عرض هد و Side-to-Center Distance تعیین می کنند که ابزار واقعا تا چه حد می تواند وارد فضای مورد نظر شود. سپس جنس قطعه و قطر سوراخ را مشخص کنید. سوراخکاری فولاد با مته قطر بالا به گشتاور بیشتر و دور پایین تر نیاز دارد، در حالی که بسیاری از سوراخ های کوچک در چوب با سرعت بالاتر ایجاد می شوند. ظرفیت سه نظام نیز باید با قطر ساق مته بررسی شود؛ زیرا قطر سوراخ همیشه برابر قطر ساق نیست. برای نمونه ممکن است Hole Saw بزرگی ساق کوچک تری داشته باشد، اما گشتاور مورد نیاز آن بسیار بیشتر از یک مته مارپیچ هم قطر ساق باشد.

در مرحله بعد منبع انرژی، مدت کار، وزن و قابلیت کنترل دستگاه را بسنجید. برای تعمیرات سیار، مدل شارژی جمع و جور معمولا مناسب تر است. در خط تولید، ابزار بادی صنعتی می تواند به دلیل وزن و امکان کار طولانی گزینه مطلوب تری باشد. برای کارگاهی که برق دائمی دارد، مدل برقی وابستگی به شارژ باتری را حذف می کند. وجود کلاچ ایمنی، کنترل دور، دسته مناسب، کیفیت چرخ دنده و تامین قطعات یدکی نیز ارزش خرید را افزایش می دهد. توان اسمی بالا زمانی مفید است که گیربکس و هد دستگاه بتوانند گشتاور حاصل را بدون افزایش بیش از حد دما یا استهلاک تحمل کنند.

در نهایت، دریل سرکج را باید یک ابزار تخصصی برای حل مشکل دسترسی دانست، نه جایگزین مطلق دریل معمولی. طراحی Right-Angle امکان سوراخکاری در نقاطی را فراهم می کند که فضای پشت مته بسیار محدود است، اما انتخاب نادرست دور، مته یا ظرفیت دستگاه می تواند باعث شکست مته، افزایش لقی سه نظام و آسیب به دنده ها شود. برای کار حرفه ای، تطبیق گشتاور، سرعت، ظرفیت مته، ابعاد هد و نوع منبع انرژی با عملیات واقعی مهم تر از انتخاب دستگاه صرفا بر اساس توان موتور یا برند است.
