روتور و استاتور چیست؟ بررسی تفاوت و کاربرد آنها

روتور و استاتور دو بخش اصلی بسیاری از ماشین های الکتریکی هستند که با همکاری یکدیگر امکان تبدیل انرژی الکتریکی و مکانیکی را فراهم می کنند. استاتور بخش ثابت و روتور بخش چرخان دستگاه است و تعامل میدان های مغناطیسی آنها باعث ایجاد حرکت و گشتاور می شود. شناخت این اجزا برای انتخاب موتور، تعمیر و نگهداری تجهیزات و افزایش راندمان ماشین های صنعتی اهمیت زیادی دارد و حتی عواملی مانند جنس قطعات و قیمت آهن می توانند بر هزینه ساخت تجهیزات اثر بگذارند. فاصله هوایی، نوع سیم پیچ، ساختار هسته، شفت و یاتاقان ها نیز از عوامل مهم در عملکرد صحیح روتور و استاتور هستند. در ادامه، ساختار، تفاوت، نحوه عملکرد، کاربرد و روش های جلوگیری از خرابی این دو بخش را بررسی می کنیم.

استاتور چیست؟

استاتور بخش ثابت ماشین های الکتریکی است که معمولا در قسمت بیرونی موتور یا ژنراتور قرار دارد و هنگام کار حرکت نمی کند. این بخش از هسته فولادی، شیارها و سیم پیچ هایی تشکیل می شود که با عبور جریان، میدان مغناطیسی مورد نیاز برای عملکرد دستگاه را ایجاد می کنند. طراحی استاتور شامل عواملی مانند تعداد شیارها، تعداد قطب ها، نوع سیم پیچ، جنس هسته و روش خنک کاری است که بر توان و راندمان موتور تاثیر دارند. در موتورهای مختلف، ساختار استاتور با توجه به نوع موتور و شیوه تولید میدان مغناطیسی تغییر می کند. همچنین کنترل دما و حفظ هم محوری استاتور اهمیت زیادی دارد، زیرا افزایش حرارت یا تغییر فاصله هوایی می تواند باعث کاهش راندمان و ایجاد لرزش شود.

استاتور علاوه بر ایجاد میدان مغناطیسی، نقش مهمی در انتقال حرارت و حفظ استحکام مکانیکی موتور دارد و باید در برابر شرایط کاری مختلف پایدار بماند. سیم پیچ های استاتور در زمان فعالیت موتور گرما تولید می کنند و اگر این حرارت به درستی دفع نشود، ممکن است عایق سیم ها آسیب ببیند و عمر موتور کاهش پیدا کند. میدان ایجاد شده توسط استاتور با روتور برهم کنش دارد و همین فرآیند زمینه ایجاد حرکت چرخشی را فراهم می کند. فاصله بین روتور و استاتور نیز باید طبق طراحی دستگاه حفظ شود تا از افزایش لرزش، افت راندمان یا تماس مکانیکی جلوگیری شود. به همین دلیل، ساخت دقیق، خنک کاری مناسب و نگهداری منظم استاتور برای عملکرد مطمئن موتور ضروری است.

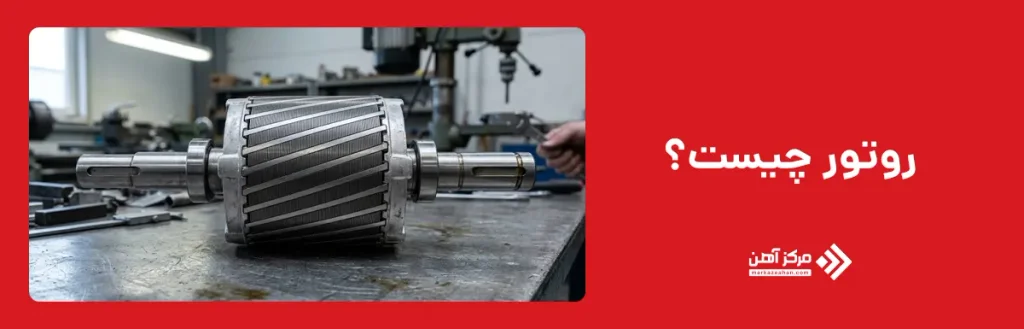

روتور چیست؟

روتور بخش چرخان موتور است که داخل استاتور قرار دارد و معمولا به یک شفت متصل می شود. برهم کنش میدان مغناطیسی استاتور و روتور باعث ایجاد نیروی لازم برای چرخش و انتقال توان مکانیکی می شود. روتور می تواند از نوع قفس سنجابی، سیم پیچی شده یا دارای آهنربای دائم باشد و ساختار آن به نوع موتور بستگی دارد. در این میان، شفت و یاتاقان ها نیز نقش مهمی در انتقال توان، کاهش لرزش و حفظ فاصله بین روتور و استاتور دارند.

روتور باید با دقت بالایی ساخته و در مرکز استاتور قرار گیرد تا عملکرد موتور پایدار بماند. فرسودگی یاتاقان یا خارج شدن روتور از مرکز می تواند فاصله هوایی را تغییر داده و باعث افزایش لرزش و افت راندمان شود. به همین دلیل، بررسی وضعیت روتور و حفظ فاصله مناسب میان قطعات از بخش های مهم نگهداری موتورهای صنعتی است. در نهایت، کار روتور و استاتور چیست؟ این دو بخش با همکاری یکدیگر انرژی الکتریکی را به حرکت مکانیکی تبدیل می کنند.

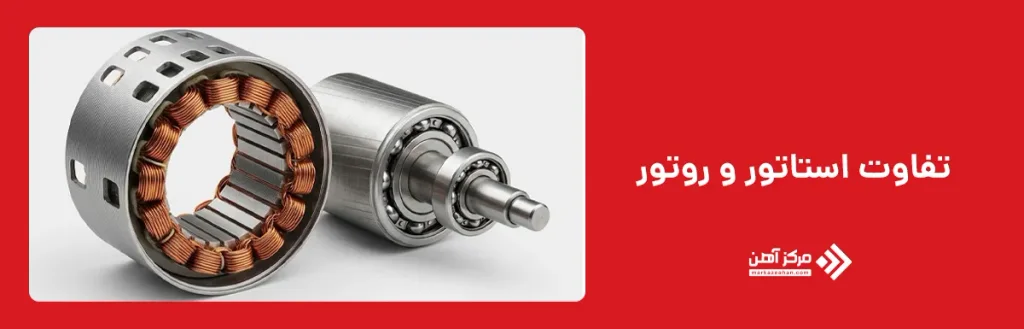

تفاوت استاتور و روتور

برای درک فرق بین روتور و استاتور، ابتدا باید به تفاوت اصلی آنها توجه کنیم: استاتور ثابت است، اما روتور حرکت دورانی دارد. این تفاوت بنیادی باعث می شود که ساختار، نحوه نصب، نوع نیروهای وارد شده و الزامات نگهداری آنها نیز متفاوت باشد.

معیار مقایسه	استاتور	روتور
وظیفه اصلی	ایجاد میدان مغناطیسی و فراهم کردن شرایط لازم برای حرکت موتور	دریافت انرژی میدان مغناطیسی و تبدیل آن به حرکت چرخشی
وضعیت حرکتی	بخش ثابت موتور است و حرکت نمی کند	بخش متحرک موتور است و حول محور خود می چرخد
محل قرارگیری	معمولا در قسمت بیرونی موتور قرار دارد	معمولا داخل استاتور قرار گرفته و به شفت متصل است
ساختار	شامل هسته فولادی، شیارها و سیم پیچ های الکتریکی است	می تواند شامل قفس سنجابی، سیم پیچ یا آهنربای دائم باشد
نوع نیروهای وارد شده	بیشتر تحت تاثیر حرارت، جریان الکتریکی و تنش های مغناطیسی است	علاوه بر نیروهای مغناطیسی، تحت تاثیر ارتعاش، نیروی گریز از مرکز و بار مکانیکی قرار دارد
ارتباط با میدان مغناطیسی	میدان مغناطیسی دوار را ایجاد می کند	تحت تاثیر میدان استاتور قرار گرفته و باعث ایجاد گشتاور می شود
نیاز به نگهداری	بررسی عایق سیم پیچ، دما و وضعیت هسته اهمیت دارد	کنترل بالانس، یاتاقان، شفت و فاصله هوایی اهمیت بیشتری دارد
خرابی های رایج	سوختن سیم پیچ، آسیب عایق، افزایش دما و اتصال کوتاه	خرابی یاتاقان، عدم بالانس، شکستگی میله ها یا آسیب شفت

استاتور معمولا در بخش ثابت موتور قرار می گیرد و به بدنه یا پوسته متصل است. روتور در داخل آن قرار گرفته و از طریق شفت و یاتاقان ها امکان چرخش پیدا می کند. به همین دلیل، استاتور بیشتر با سیم پیچ های ثابت، هسته مغناطیسی و سیستم خنک کاری مرتبط است، در حالی که روتور علاوه بر مدار مغناطیسی، با شفت، یاتاقان، نیروهای گریز از مرکز و بالانس مکانیکی ارتباط مستقیم دارد.

تفاوت دوم به نحوه دریافت یا ایجاد میدان مغناطیسی مربوط می شود. در یک موتور القایی، جریان متناوب به سیم پیچ های استاتور داده می شود و میدان مغناطیسی دوار ایجاد می کند. این میدان باعث القای جریان در روتور می شود و در نتیجه گشتاور شکل می گیرد. وزارت انرژی آمریکا موتور القایی را به دلیل ساختار ساده، مقاوم و هزینه ساخت نسبتا پایین، یکی از رایج ترین موتورهای صنعتی معرفی کرده است.

تفاوت سوم، شرایط مکانیکی است. استاتور در شرایط عادی حرکت نمی کند، بنابراین فرسودگی مکانیکی مستقیم آن با حرکت چرخشی کمتر است. البته سیم پیچ های استاتور می توانند در اثر حرارت، رطوبت، آلودگی، اضافه بار یا مشکلات عایقی آسیب ببینند. در مقابل، روتور به دلیل چرخش دائمی تحت تاثیر نیروهای مکانیکی قرار دارد و وضعیت یاتاقان ها، بالانس، شفت و اتصالات آن اهمیت بسیار زیادی دارد.

از نظر تعمیرات نیز شرایط این دو قطعه متفاوت است. خرابی سیم پیچ استاتور ممکن است نیاز به تست عایقی، بررسی اتصال کوتاه، تشخیص آسیب سیم پیچ و در برخی موارد سیم پیچی مجدد داشته باشد. مشکلات روتور نیز می توانند شامل شکستگی میله ها در روتور قفس سنجابی، تاب برداشتن شفت، خوردگی، آسیب آهنربا یا مشکلات بالانس باشند.

نکته مهم این است که تفاوت میان روتور و استاتور به معنی مستقل بودن کامل آنها نیست. این دو جزء باید با تلرانس های دقیق در کنار یکدیگر قرار بگیرند. حتی یک تغییر کوچک در هم محوری یا فاصله هوایی می تواند بر رفتار موتور اثر بگذارد. ABB در دستورالعمل های مربوط به موتور و ژنراتور تاکید می کند که پس از عملیات تعمیراتی روی روتور یا یاتاقان ها، فاصله هوایی باید اندازه گیری شود و این فاصله در نقاط مختلف میان روتور و استاتور یکنواخت باشد.

بنابراین اگر بخواهیم به شکل خلاصه بگوییم روتور و استاتور چیست و چه تفاوتی دارند، می توان گفت استاتور بخش ثابت و عمدتا تولید کننده میدان یا حامل سیم پیچ های اصلی است، در حالی که روتور بخش چرخان است که در پاسخ به میدان مغناطیسی، گشتاور مکانیکی تولید یا در ژنراتور، انرژی مکانیکی را به انرژی الکتریکی تبدیل می کند.

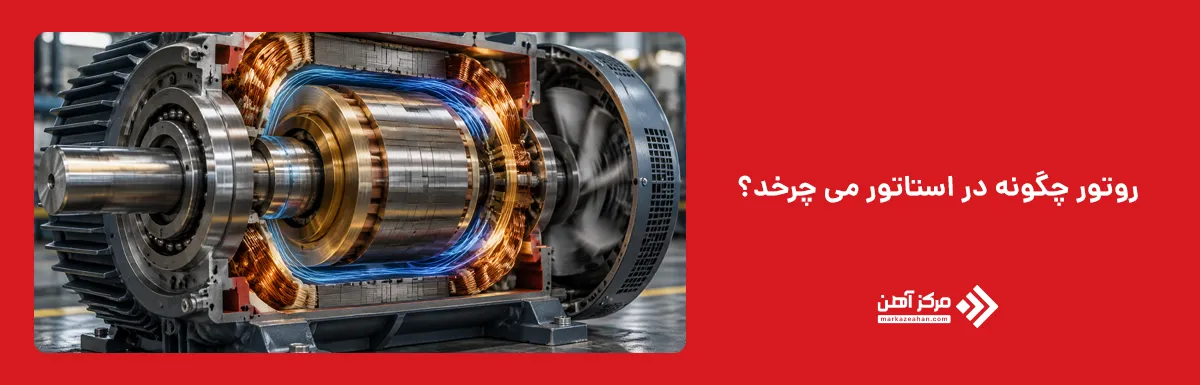

روتور چگونه در استاتور می چرخد؟

چرخش روتور در استاتور نتیجه برهم کنش میدان های مغناطیسی ایجاد شده در موتور است. در موتور القایی، جریان سه فاز در سیم پیچ های استاتور یک میدان مغناطیسی دوار ایجاد می کند که به روتور می رسد. این میدان در روتور جریان القایی ایجاد کرده و برهم کنش دو میدان، نیروی الکترومغناطیسی و گشتاور به وجود می آورد. در نتیجه روتور شروع به چرخش می کند و توان مکانیکی از طریق شفت به بخش های دیگر دستگاه منتقل می شود.

فاصله بین روتور و استاتور باید به اندازه ای باشد که چرخش بدون تماس مکانیکی انجام شود و عملکرد مغناطیسی موتور نیز حفظ شود. در موتورهای القایی، اختلاف سرعت میان میدان دوار و روتور که به آن لغزش گفته می شود، برای ایجاد جریان القایی و تولید گشتاور ضروری است. فاصله بین روتور و استاتور چقدر است؟ این مقدار به نوع، اندازه، توان، سرعت و طراحی موتور بستگی دارد و عدد ثابتی برای همه موتورها ندارد. در نهایت، اگر بپرسیم کار روتور و استاتور چیست، پاسخ این است که این دو بخش با ایجاد و برهم کنش میدان های مغناطیسی، زمینه تبدیل انرژی الکتریکی به حرکت مکانیکی را فراهم می کنند.

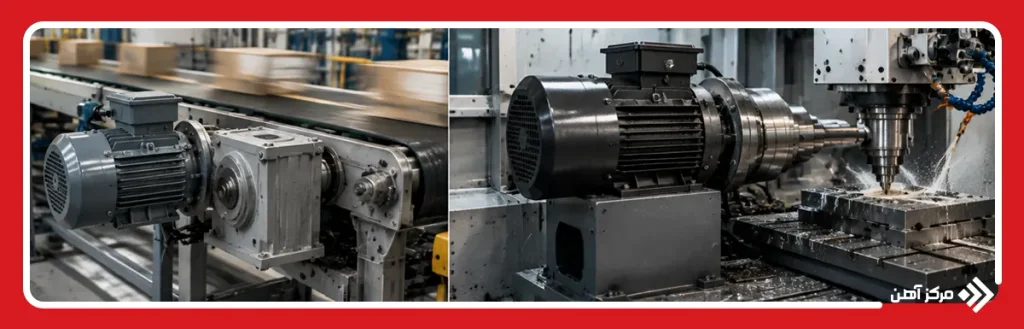

کاربرد استاتور و روتور

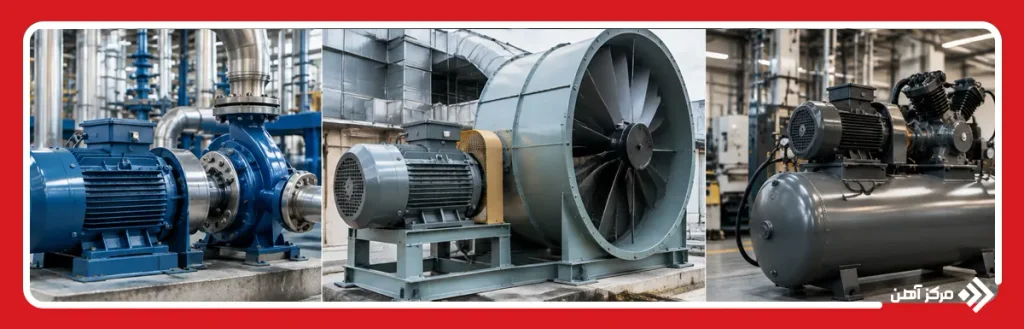

کاربرد استاتور و روتور فقط به یک نوع موتور محدود نمی شود و در بسیاری از ماشین های دوار و تجهیزات تبدیل انرژی دیده می شود. موتورهای صنعتی، ژنراتورها، خودروهای برقی، تجهیزات تهویه، پمپ ها، کمپرسورها، فن ها و ماشین آلات تولیدی از مهم ترین نمونه های آن هستند.

موتورهای صنعتی: موتورهای القایی سه فاز در صنایع برای راه اندازی پمپ ها، فن ها، کمپرسورها، نوار نقاله ها و ماشین آلات مختلف استفاده می شوند. انتخاب موتور باید بر اساس توان، سرعت و نوع بار انجام شود. در سیستم های متصل به گیربکس، بررسی گشتاور گیربکس نیز برای انتخاب مجموعه محرکه مناسب اهمیت دارد.

ژنراتورها: در ژنراتورها، انرژی مکانیکی به روتور منتقل می شود و برهم کنش میدان مغناطیسی روتور با سیم پیچ های استاتور باعث تولید برق می شود. این ساختار در نیروگاه ها، توربین های بادی و بسیاری از سامانه های تولید انرژی کاربرد دارد. عملکرد صحیح هر دو بخش برای تولید برق پایدار اهمیت زیادی دارد.

خودروهای برقی و هیبریدی: در خودروهای برقی، موتور الکتریکی انرژی باتری را به انرژی مکانیکی تبدیل می کند تا چرخ ها به حرکت درآیند. برخی از این موتورها از روتور دارای آهنربای دائم استفاده می کنند. طراحی دقیق روتور و استاتور به افزایش راندمان، توان و کنترل بهتر موتور کمک می کند.

سیستم های تهویه و HVAC:

فن ها، کمپرسورها و پمپ های مورد استفاده در سیستم های تهویه مطبوع معمولا به موتورهای الکتریکی مجهز هستند. روتور و استاتور در این موتورها وظیفه ایجاد حرکت و انتقال توان را بر عهده دارند. عملکرد مناسب موتور می تواند روی راندمان و مصرف انرژی سیستم تهویه تاثیر مستقیم داشته باشد.

ماشین آلات صنعتی: در ماشین آلات صنعتی، نوع روتور و استاتور با توجه به سرعت، توان و گشتاور مورد نیاز انتخاب می شود. موتورهای پرسرعت به بالانس دقیق و استحکام مکانیکی بیشتری نیاز دارند. در موتورهای گشتاور بالا نیز طراحی هسته و سیم پیچ ها اهمیت ویژه ای پیدا می کند.

ساخت روتور و استاتور:ساخت روتور و استاتور یک فرآیند مهندسی دقیق است که شامل طراحی هسته، شیارها، سیم پیچ ها و بخش های مکانیکی می شود. در ساخت هسته معمولا از ورقه های فولادی الکتریکی استفاده می شود. نوع ساخت روتور نیز با توجه به فناوری موتور می تواند شامل میله های رسانا، سیم پیچ یا آهنربای دائم باشد.

تجهیزات خانگی و الکترومکانیکی موتورهای کوچک دارای روتور و استاتور در لوازم خانگی، ابزارهای برقی، تجهیزات سرمایشی و گرمایشی و دستگاه های مختلف استفاده می شوند. اندازه و ساختار موتور در این تجهیزات معمولا متناسب با توان و فضای نصب طراحی می شود. با وجود ابعاد کوچک، اصول عملکرد آنها مشابه موتورهای صنعتی است.

اتوماسیون و تجهیزات تخصصی: در سامانه های اتوماسیون، تجهیزات پزشکی و دستگاه های الکترومکانیکی نیز موتورهای دارای روتور و استاتور کاربرد دارند. این موتورها باید کنترل پذیری، دقت و قابلیت اطمینان مناسبی داشته باشند. نوع موتور بر اساس سرعت، گشتاور، ابعاد و شرایط کاری انتخاب می شود.

کیفیت ساخت و نگهداری: کیفیت ساخت روتور و استاتور تاثیر مستقیمی بر راندمان و عمر موتور دارد. خطا در بالانس روتور، هم محوری یا سیم پیچی می تواند باعث لرزش، افزایش حرارت و کاهش عملکرد شود. به همین دلیل، بازرسی و نگهداری منظم این قطعات در تجهیزات صنعتی اهمیت زیادی دارد. در مجموع، کاربرد روتور و استاتور به نوع دستگاه، توان، سرعت، گشتاور، روش خنک کاری و شرایط محیطی بستگی دارد. به همین دلیل یک طراحی واحد برای تمام کاربردها مناسب نیست. انتخاب درست این دو بخش می تواند به افزایش راندمان، کاهش خرابی و بهبود عملکرد تجهیزات کمک کند.

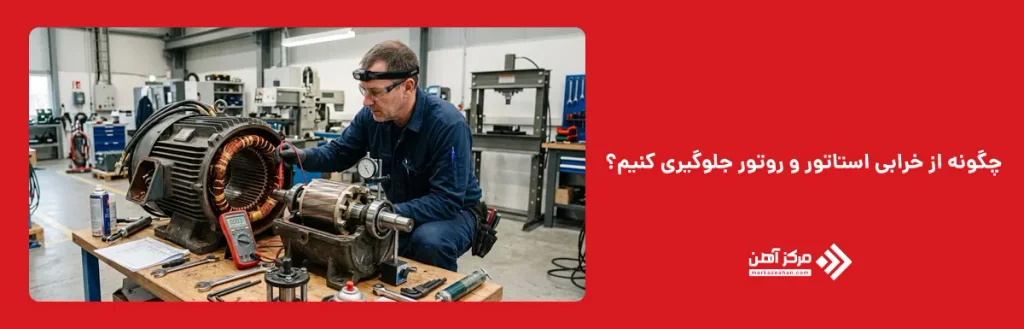

چگونه از خرابی استاتور و روتور جلوگیری کنیم؟

جلوگیری از خرابی استاتور و روتور بیشتر به نگهداری پیشگیرانه و کنترل شرایط کاری موتور وابسته است. انتخاب موتور متناسب با بار، جلوگیری از اضافه بار و کنترل دمای موتور می تواند عمر سیم پیچ ها و عایق استاتور را افزایش دهد. همچنین بررسی منظم یاتاقان ها، بالانس روتور و هم راستایی موتور از ایجاد لرزش و آسیب های مکانیکی جلوگیری می کند. توجه به فاصله بین روتور و استاتور نیز برای جلوگیری از تماس قطعات و حفظ عملکرد صحیح موتور اهمیت دارد.

بازرسی دوره ای عایق سیم پیچ ها و بررسی نشانه هایی مانند افزایش دما، صدای غیرعادی، لرزش و تغییر مصرف جریان به تشخیص زودهنگام خرابی کمک می کند. در موتورهای بزرگ، بررسی فاصله هوایی و وضعیت روتور و استاتور می تواند پیش از ایجاد آسیب جدی انجام شود. همچنین جلوگیری از ورود گرد و غبار و رطوبت و استفاده صحیح از سیستم خنک کاری و تجهیزات کنترلی، احتمال خرابی را کاهش می دهد. در نتیجه، پایش منظم و تعمیر به موقع می تواند از خرابی زنجیره ای و هزینه های سنگین تعمیر یا تعویض موتور جلوگیری کند.

روتور و استاتور دو بخش اصلی موتورهای الکتریکی و ژنراتورها هستند که یکی ثابت و دیگری متحرک است. استاتور میدان مغناطیسی ایجاد می کند و روتور با قرار گرفتن درون آن، حرکت و گشتاور لازم را ایجاد یا منتقل می کند. فرق بین روتور و استاتور علاوه بر ثابت یا متحرک بودن، در ساختار، شرایط کاری، سیم پیچ ها و نحوه نگهداری آنها نیز دیده می شود. فاصله بین روتور و استاتور باید متناسب با طراحی دستگاه باشد تا از تماس مکانیکی، لرزش و کاهش راندمان جلوگیری شود. در نهایت، نگهداری منظم، کنترل دما، بررسی لرزش، یاتاقان ها، عایق سیم پیچ و بالانس روتور به افزایش عمر و عملکرد مطمئن این قطعات کمک می کند.
