اجزای سوله چیست؟ معرفی کامل اجزای تشکیل دهنده سوله

اجزای سوله مجموعه ای از قطعات و اعضای سازه ای هستند که در کنار یکدیگر اسکلت اصلی سوله را تشکیل می دهند و وظیفه تحمل بارهای مختلف را بر عهده دارند. هر یک از این اجزا نقش مشخصی در پایداری، استحکام و عملکرد سازه دارند و حذف یا اجرای نادرست آنها می تواند ایمنی کل سازه را تحت تاثیر قرار دهد. شناخت دقیق اجزای سوله برای کارفرمایان، مهندسان، مجریان و حتی خریداران سوله اهمیت زیادی دارد؛ زیرا کیفیت و نوع قطعات مورد استفاده مستقیما بر عمر مفید سازه و هزینه نهایی پروژه تاثیر می گذارد. در بسیاری از پروژه ها، تغییرات بازار و نوسانات قیمت آهن نیز یکی از عوامل مهم در انتخاب مقاطع و طراحی اجزای مختلف سوله محسوب می شود.

برای رسیدن به درک بهتر از اجزاي سوله، باید به ساختار کلی این سازه ها توجه کرد. یک سوله از ستون ها، تیرهای اصلی، پرلین ها، بادبندها، وال پست ها، استرات ها، سگرادها و سایر قطعات تشکیل می شود که هر کدام وظیفه خاصی دارند. برخی از این قطعات بارهای ثقلی را منتقل می کنند و برخی دیگر وظیفه کنترل نیروهای جانبی ناشی از باد و زلزله را بر عهده دارند. برای مثال، رفتر سوله یکی از مهم ترین اعضای باربر در سقف محسوب می شود که نقش کلیدی در انتقال بارهای سقف به ستون ها دارد. در ادامه این مقاله از مرکزآهن، ابتدا بررسی می کنیم که اجزای سوله چیست و بعد از معرفی اجزای سوله، وظایف هر یک از این قطعات را شرح می دهیم.

اجزای اصلی سوله

اجزای اصلی سوله مجموعه ای از اعضای باربر، مهاربندها و قطعات کمکی هستند که در کنار هم اسکلت اصلی سازه را می سازند. این اجزا باید بتوانند بارهای وارد شده از سقف، دیوارها، باد، برف و تجهیزات داخلی را به صورت ایمن به فونداسیون منتقل کنند. در یک سوله استاندارد، هر قطعه وظیفه مشخصی دارد و عملکرد درست آن روی پایداری کل سازه اثر می گذارد. برای مثال ستون ها و رفترها بارهای اصلی را تحمل می کنند، اما اعضای فرعی نیز در حفظ شکل سازه بسیار مهم هستند. یکی از این اعضا سگراد در سوله است که برای مهار لاپه ها و جلوگیری از تغییر شکل آنها استفاده می شود و نقش مهمی در افزایش نظم و پایداری سقف دارد.

در طراحی سوله، فقط شناخت نام قطعات کافی نیست؛ بلکه باید بدانیم هر عضو چه نقشی در انتقال نیرو و کنترل تغییر شکل دارد. اگر یکی از اجزای تشکیل دهنده سوله به درستی انتخاب یا اجرا نشود، ممکن است فشار اضافی به سایر بخش ها وارد شود و عمر مفید سازه کاهش پیدا کند. به همین دلیل مهندسان هنگام طراحی، دهانه سوله، ارتفاع، نوع پوشش سقف، شرایط بادگیر بودن منطقه و نوع کاربری را بررسی می کنند. در این میان، پرلین و لاپه در سوله وظیفه نگهداری پوشش سقف و انتقال بار آن به رفترها را بر عهده دارند. ترکیب درست ستون، رفتر، پرلین، بادبند، وال پست، استرات و سگراد باعث می شود سازه هم ایمن باشد و هم از نظر مصرف فولاد و هزینه ساخت، بهینه اجرا شود.

ستون ها

ستون ها یکی از مهم ترین اجزای اصلی سوله هستند و وظیفه انتقال بارهای وارد شده از سقف و تیرهای اصلی به فونداسیون را بر عهده دارند. این اعضا معمولا از مقاطع فولادی ساخته می شوند و بر اساس دهانه، ارتفاع سوله و میزان بارگذاری طراحی می گردند. استحکام و ابعاد ستون ها تاثیر مستقیمی بر ظرفیت باربری کل سازه دارد. در بسیاری از پروژه ها، انتخاب صحیح مقاطع و نوع اتصال ستون ها اهمیت بسیار زیادی دارد و اعضایی مانند استرات در سوله نیز برای افزایش پایداری سازه در کنار آنها مورد استفاده قرار می گیرند.

ستون ها علاوه بر تحمل بارهای ثقلی، بخشی از نیروهای جانبی ناشی از باد و زلزله را نیز به فونداسیون منتقل می کنند. به همین دلیل طراحی آنها باید مطابق ضوابط آیین نامه ای انجام شود. در برخی پروژه ها، ستون ها به صورت مقاطع متغیر طراحی می شوند تا علاوه بر تامین مقاومت لازم، مصرف فولاد نیز بهینه شود. همچنین در سوله های مدرن و سوله خرپایی، نحوه اتصال ستون به خرپا اهمیت ویژه ای دارد و می تواند بر رفتار کلی سازه تاثیر بگذارد.

رفتر یا تیرهای اصلی

رفتر یا تیر اصلی یکی از مهم ترین اجزای سوله است و پس از ستون ها، نقش اصلی را در تحمل و انتقال بارهای سقف بر عهده دارد. رفترها معمولا به صورت شیبدار اجرا می شوند و شکل کلی سقف سوله را ایجاد می کنند. این عضو سازه ای بار ناشی از پوشش سقف، برف، باد و تجهیزات نصب شده روی سقف را دریافت کرده و به ستون ها منتقل می کند. به همین دلیل طراحی صحیح رفتر تاثیر مستقیمی بر استحکام و ایمنی سازه دارد.

در بیشتر سوله های تیرورقی، رفترها از ورق های فولادی ساخته می شوند و به صورت مقاطع متغیر طراحی می گردند. این روش باعث می شود در قسمت هایی که تنش کمتر است، فولاد کمتری مصرف شود و وزن سازه کاهش یابد. در سوله های خرپایی نیز رفتر ممکن است به صورت خرپا اجرا شود تا دهانه های بزرگ تر با مصرف فولاد کمتر پوشش داده شوند.

ابعاد، ضخامت و شکل رفتر بر اساس دهانه سوله، ارتفاع سازه، شرایط اقلیمی و نوع کاربری تعیین می شود. هرگونه ضعف در طراحی یا اجرای این عضو می تواند باعث افزایش تغییر شکل سقف یا کاهش ایمنی سازه شود. به همین دلیل رفتر به عنوان یکی از اصلی ترین اجزای سازه سوله شناخته می شود.

پرلین یا لاپه

پرلین یا لاپه از اعضای فرعی سقف سوله است که بین رفترها قرار می گیرد و وظیفه نگهداری پوشش سقف را بر عهده دارد. این عضو بارهای وارد شده از ورق های سقفی، ساندویچ پانل یا سایر پوشش ها را دریافت کرده و به رفتر منتقل می کند. بدون وجود پرلین، امکان نصب صحیح پوشش سقف وجود نخواهد داشت.

پرلین ها معمولا از مقاطع Z یا C شکل ساخته می شوند و در فواصل مشخص روی رفترها نصب می گردند. فاصله آنها به نوع پوشش سقف، میزان بارگذاری و شرایط طراحی بستگی دارد. هرچه بار سقف بیشتر باشد، فاصله پرلین ها کاهش پیدا می کند یا از مقاطع قوی تری استفاده می شود.

یکی از مزایای استفاده از پرلین، توزیع مناسب بار در سطح سقف است. این قطعه همچنین به افزایش پایداری سقف کمک می کند و از تغییر شکل بیش از حد پوشش جلوگیری می نماید. در بسیاری از سوله های صنعتی و انبارها، طراحی دقیق پرلین ها نقش مهمی در عملکرد مطلوب سقف دارد و به همین دلیل یکی از مهم ترین اجزای تشکیل دهنده سوله محسوب می شود.

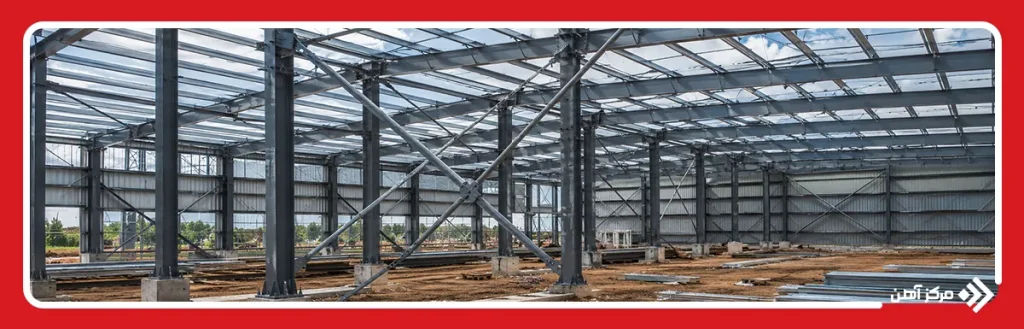

بادبندها

بادبندها اعضایی هستند که برای مقابله با نیروهای جانبی ناشی از باد و زلزله در سوله استفاده می شوند. این قطعات معمولا به صورت ضربدری یا مورب در دیوارها و سقف نصب می شوند و وظیفه افزایش سختی جانبی سازه را بر عهده دارند. بدون وجود بادبندها، سوله در برابر نیروهای افقی مقاومت کافی نخواهد داشت.

بادبندها باعث می شوند نیروهای جانبی به صورت کنترل شده به ستون ها و فونداسیون منتقل شوند. این موضوع از تغییر شکل بیش از حد سازه جلوگیری می کند و پایداری آن را افزایش می دهد. در مناطق بادخیز یا زلزله خیز، نقش بادبندها اهمیت بیشتری پیدا می کند.

جنس بادبندها معمولا از میلگرد، نبشی، ناودانی یا مقاطع فولادی سبک انتخاب می شود. انتخاب نوع بادبند به دهانه سوله، ارتفاع، شرایط اقلیمی و نوع بارگذاری بستگی دارد. در بسیاری از موارد، عملکرد صحیح بادبندها تاثیر مستقیمی بر ایمنی کل سازه دارد.

وال پست

وال پست یکی از اجزای مهم در سوله هایی است که دارای دیوارهای جانبی هستند. این عضو برای مهار دیوارها و جلوگیری از آسیب دیدگی آنها در برابر باد، زلزله یا نیروهای جانبی استفاده می شود. وال پست باعث می شود دیوارها به صورت مستقل عمل نکنند و نیروهای وارد شده به سازه اصلی منتقل شوند.

در بسیاری از سوله های صنعتی، دیوارها از بلوک، ساندویچ پانل یا مصالح سبک ساخته می شوند. در چنین شرایطی، اجرای وال پست باعث افزایش پایداری دیوار و کاهش احتمال ترک خوردگی یا تخریب آن می شود. این عضو معمولا به صورت قائم یا افقی اجرا می گردد.

استفاده از وال پست علاوه بر افزایش ایمنی، باعث بهبود عملکرد دیوارها در طول عمر سازه نیز می شود. به همین دلیل در بسیاری از پروژه های جدید، اجرای آن به عنوان بخشی از الزامات فنی در نظر گرفته می شود.

استرات

استرات یکی از اعضای فرعی اما بسیار مهم در سوله است که برای ایجاد ارتباط بین قاب ها و افزایش پایداری سازه مورد استفاده قرار می گیرد. این عضو معمولا در نواحی سقف نصب می شود و به توزیع بهتر نیروها کمک می کند. همچنین استرات می تواند از کمانش برخی اعضای سازه جلوگیری کند.

وجود استرات باعث می شود قاب های سوله عملکرد هماهنگ تری داشته باشند و نیروهای وارد شده در سطح سازه بهتر توزیع شوند. در دهانه های بزرگ، اهمیت این عضو بیشتر می شود؛ زیرا کنترل تغییر شکل و حفظ هندسه سازه اهمیت بالاتری پیدا می کند.

جنس استرات معمولا از مقاطع فولادی سبک انتخاب می شود و ابعاد آن بر اساس شرایط طراحی تعیین می گردد. اگرچه این عضو نسبت به ستون یا رفتر کوچک تر به نظر می رسد، اما نقش آن در افزایش پایداری سازه بسیار مهم است.

سگراد

سگراد یکی از اجزای فرعی سقف سوله است که برای مهار پرلین ها و جلوگیری از جابجایی یا پیچش آنها استفاده می شود. این عضو معمولا بین پرلین های مجاور نصب می گردد و باعث می شود بارها به شکل مناسب تری در سطح سقف توزیع شوند.

در صورت نبود سگراد، احتمال تغییر شکل موضعی پرلین ها افزایش پیدا می کند و عملکرد سقف تحت تاثیر قرار می گیرد. به همین دلیل در بسیاری از سوله های استاندارد، استفاده از این عضو بخشی از جزئیات اجرایی ضروری محسوب می شود.

اگرچه ابعاد سگراد نسبت به بسیاری از اعضای اصلی سازه کوچک است، اما نقش آن در افزایش پایداری سقف و کاهش تغییر شکل ها بسیار مهم است. به همین دلیل مهندسان در طراحی سقف سوله به محل و تعداد سگرادها توجه ویژه ای دارند.

فریم اصلی سوله

فریم اصلی سوله به مجموعه ستون ها و رفترهایی گفته می شود که قاب اصلی سازه را تشکیل می دهند. این فریم مهم ترین بخش باربر سوله است و وظیفه تحمل بارهای اصلی و انتقال آنها به فونداسیون را بر عهده دارد. در واقع اگر فریم اصلی وجود نداشته باشد، سایر اجزای سوله نیز نمی توانند عملکرد خود را انجام دهند.

فریم ها معمولا در فواصل مشخص در طول سوله تکرار می شوند و شکل کلی سازه را به وجود می آورند. تعداد و ابعاد آنها به دهانه، طول و نوع کاربری سوله بستگی دارد. هرچه دهانه بزرگ تر باشد، طراحی فریم نیز پیچیده تر خواهد شد.

در طراحی اجزای سوله فلزی، فریم اصلی بیشترین تاثیر را بر وزن سازه، میزان مصرف فولاد و هزینه نهایی پروژه دارد. به همین دلیل بخش عمده محاسبات سازه ای روی این قسمت انجام می شود تا ایمنی و عملکرد مطلوب سازه تضمین گردد.

اجزای سوله صنعتی

اجزای سوله صنعتی در نگاه کلی مشابه بسیاری از سوله های دیگر هستند، اما به دلیل نوع کاربری، ابعاد بزرگ تر و بارگذاری سنگین تر، اهمیت طراحی و انتخاب قطعات در آنها بیشتر است. سوله های صنعتی معمولا برای کارخانه ها، کارگاه های تولیدی، انبارها، مراکز لجستیکی و واحدهای فرآوری استفاده می شوند و باید بتوانند علاوه بر تحمل بارهای سازه ای، وزن تجهیزات، جرثقیل سقفی، ماشین آلات و تاسیسات صنعتی را نیز تحمل کنند.

در این نوع سازه ها، ستون ها و رفترها معمولا ابعاد بزرگ تری دارند و از مقاطع قوی تری استفاده می شود. همچنین تعداد و آرایش بادبندها با دقت بیشتری طراحی می گردد تا سازه در برابر نیروهای جانبی عملکرد مناسبی داشته باشد. در بسیاری از سوله های صنعتی، وجود جرثقیل سقفی باعث می شود تیرهای حمال و براکت های مخصوص نیز به مجموعه اجزای سازه اضافه شوند.

یکی دیگر از ویژگی های اجزای سوله صنعتی، توجه ویژه به دوام و قابلیت نگهداری است. از آنجا که این سازه ها معمولا سال ها به صورت مداوم مورد استفاده قرار می گیرند، انتخاب مصالح باکیفیت و اجرای دقیق اتصالات اهمیت زیادی دارد. همچنین در برخی پروژه ها، پوشش های ضد خوردگی و رنگ های صنعتی برای افزایش طول عمر قطعات مورد استفاده قرار می گیرند.

به طور کلی، اجزای سوله صنعتی باید به گونه ای طراحی شوند که علاوه بر تامین مقاومت سازه ای، امکان توسعه، تعمیر و بهره برداری طولانی مدت را نیز فراهم کنند. به همین دلیل طراحی این نوع سوله ها معمولا با حساسیت بیشتری نسبت به سوله های معمولی انجام می شود.

اجزای سوله فلزی

اجزای سوله فلزی شامل تمامی قطعات فولادی و اعضای سازه ای هستند که در ساخت اسکلت اصلی سوله مورد استفاده قرار می گیرند. این اجزا به صورت هماهنگ عمل می کنند تا بارهای مختلف را دریافت، توزیع و به فونداسیون منتقل کنند. بسیاری از کاربران هنگام جستجوی اجزای سوله فلزی به دنبال تصاویر اجزای سوله هستند تا بتوانند محل قرارگیری ستون ها، رفترها، پرلین ها، بادبندها، استرات ها و سگرادها که مهم ترین بخش های این مجموعه را تشکیل می دهند، بهتر درک کنند.

یکی از مزایای سوله فلزی، امکان اجرای دهانه های بزرگ بدون نیاز به ستون میانی است. این ویژگی باعث شده سوله های فلزی در صنایع مختلف کاربرد گسترده ای داشته باشند. همچنین سرعت ساخت بالا، قابلیت توسعه و امکان اجرای پروژه در ابعاد متنوع از دیگر مزایای این نوع سازه ها محسوب می شود.

در طراحی اجزای سوله فلزی، وزن سازه اهمیت زیادی دارد. مهندسان تلاش می کنند با انتخاب مقاطع مناسب و طراحی بهینه، مصرف فولاد را کاهش دهند بدون آنکه مقاومت سازه تحت تاثیر قرار گیرد. به همین دلیل در بسیاری از پروژه های جدید از نرم افزارهای تخصصی طراحی سازه استفاده می شود.

علاوه بر اعضای اصلی، اتصالات نیز بخش مهمی از اجزای سوله فلزی محسوب می شوند. کیفیت جوشکاری، پیچ و مهره ها و صفحات اتصال می تواند تاثیر مستقیمی بر عملکرد کل سازه داشته باشد. به همین دلیل تمامی اجزا باید مطابق استانداردهای طراحی و اجرا انتخاب شوند.

اجزای سقف سوله

اجزای سقف سوله مجموعه ای از اعضای سازه ای و پوششی هستند که وظیفه حفاظت از فضای داخلی و انتقال بارهای سقف را بر عهده دارند. سقف یکی از مهم ترین بخش های سوله محسوب می شود؛ زیرا علاوه بر تحمل وزن خود، باید بار برف، باد، تجهیزات نصب شده و نیروهای محیطی را نیز تحمل کند.

مهم ترین اجزای سقف سوله شامل رفترها، پرلین ها، سگرادها، استرات ها و پوشش سقف هستند. رفترها به عنوان تیرهای اصلی، بار سقف را به ستون ها منتقل می کنند. پرلین ها روی رفترها قرار می گیرند و پوشش سقف را نگهداری می کنند. سگرادها و استرات ها نیز برای افزایش پایداری و جلوگیری از تغییر شکل اعضای سقف مورد استفاده قرار می گیرند.

پوشش سقف ممکن است از ورق گالوانیزه، ساندویچ پانل یا سایر مصالح سبک ساخته شود. انتخاب نوع پوشش به شرایط اقلیمی، نوع کاربری و بودجه پروژه بستگی دارد. در مناطق گرم یا سرد، استفاده از پوشش های عایق می تواند باعث کاهش مصرف انرژی شود.

طراحی صحیح اجزای سقف سوله تاثیر مستقیمی بر ایمنی و طول عمر سازه دارد. هرگونه ضعف در انتخاب یا اجرای این قطعات می تواند باعث افزایش تغییر شکل، ایجاد نشتی یا کاهش مقاومت سازه شود. به همین دلیل سقف یکی از حساس ترین بخش های سوله به شمار می رود.

اجزای سوله خرپایی

اجزای سوله خرپایی تا حد زیادی مشابه سوله های معمولی هستند، اما مهم ترین تفاوت آنها در نحوه طراحی تیرهای اصلی است. در این نوع سازه، به جای استفاده از تیرورق های سنگین، از خرپاهای فولادی استفاده می شود که از اعضای کششی و فشاری تشکیل شده اند.

خرپاها باعث می شوند دهانه های بزرگ با مصرف فولاد کمتر پوشش داده شوند. به همین دلیل سوله های خرپایی در سال های اخیر محبوبیت زیادی پیدا کرده اند. ستون ها، پرلین ها، بادبندها و سایر اعضای فرعی همچنان در این سازه ها وجود دارند، اما شکل و نحوه عملکرد برخی از آنها با سوله های تیرورقی متفاوت است.

یکی از مهم ترین مزایای اجزای سوله خرپایی، کاهش وزن سازه است. این موضوع علاوه بر کاهش هزینه ساخت، بار وارد بر فونداسیون را نیز کمتر می کند. همچنین امکان اجرای دهانه های بسیار بزرگ بدون افزایش قابل توجه وزن سازه فراهم می شود.

البته طراحی و اجرای سوله خرپایی نیازمند دقت بالایی است و تمامی اعضای خرپا باید به صورت دقیق محاسبه شوند. در صورت طراحی صحیح، این نوع سازه می تواند عملکرد بسیار مناسبی در پروژه های صنعتی و انبارهای بزرگ داشته باشد.

نکات مهم در انتخاب اجزای تشکیل دهنده سوله

انتخاب اجزای تشکیل دهنده سوله یکی از مهم ترین مراحل در طراحی و اجرای این نوع سازه ها است. هر یک از اجزای سوله وظیفه مشخصی در تحمل بارها، حفظ پایداری و افزایش ایمنی سازه دارند و انتخاب نادرست آنها می تواند باعث افزایش هزینه ها یا کاهش عمر مفید سوله شود. به همین دلیل پیش از انتخاب قطعات مختلف سوله باید نوع کاربری سازه به دقت مشخص شود. برای مثال، سوله ای که به عنوان انبار استفاده می شود، نیازهای متفاوتی نسبت به یک سوله صنعتی دارای جرثقیل سقفی، تجهیزات سنگین یا خطوط تولید دارد. این تفاوت ها می توانند ابعاد ستون ها، رفترها، پرلین ها و سایر اعضای سازه را تغییر دهند.

عامل مهم دیگر در انتخاب اجزای سوله فلزی، شرایط اقلیمی محل پروژه است. میزان بار برف، سرعت باد، رطوبت محیط، احتمال وقوع زلزله و حتی اختلاف دمای فصول مختلف می تواند بر طراحی اجزای سازه سوله تاثیر بگذارد. به همین دلیل مهندسان در زمان طراحی، تمامی این شرایط را بررسی می کنند تا قطعاتی انتخاب شوند که توانایی تحمل نیروهای محیطی را داشته باشند. استفاده از فولاد استاندارد، اتصالات باکیفیت و پوشش های ضد خوردگی نیز نقش مهمی در افزایش دوام سازه دارد.

موضوع مهم دیگر، هماهنگی میان اجزای مختلف سوله است. ستون، رفتر، بادبند، پرلین، استرات و سگراد باید به گونه ای انتخاب شوند که عملکرد یکپارچه ای داشته باشند. همچنین توجه به کیفیت ساخت، دقت در اجرای اتصالات و استفاده از مصالح استاندارد می تواند باعث افزایش طول عمر و کاهش هزینه های نگهداری شود. در نهایت، بهترین انتخاب زمانی انجام می شود که میان ایمنی، عملکرد فنی و صرفه اقتصادی تعادل مناسبی برقرار گردد و تمامی اجزای اصلی سوله متناسب با نیاز واقعی پروژه طراحی شوند.

اجزای سوله مجموعه ای از قطعات سازه ای و مهاربندی هستند که در کنار یکدیگر پایداری و استحکام سازه را تامین می کنند. ستون ها، رفترها، پرلین ها، بادبندها، وال پست ها، استرات ها و سگرادها از مهم ترین اجزای اصلی سوله محسوب می شوند که هر کدام وظیفه مشخصی در انتقال بار و حفظ ایمنی سازه دارند. همچنین در سوله های صنعتی، فلزی و خرپایی ممکن است برخی جزئیات طراحی و نحوه استفاده از این قطعات متفاوت باشد. شناخت صحیح اجزای سوله فلزی و وظیفه هر عضو به انتخاب بهتر مقاطع، کاهش هزینه های ساخت و افزایش طول عمر سازه کمک می کند. به همین دلیل در هر پروژه باید اجزای تشکیل دهنده سوله متناسب با نوع کاربری، شرایط محیطی و الزامات فنی انتخاب شوند تا سازه عملکرد مطلوب و ایمنی کافی داشته باشد.
