آشنایی کامل با اجزای تشکیل دهنده پنل خورشیدی

ساختار پنل خورشیدی مجموعه ای از قطعات مهندسی است که روند توليد پنل خورشیدی و عملکرد آن را مشخص می کند. اين قطعات در کنار يکديگر بيان می کنند که پنل خورشیدی چگونه ساخته می شود و چه عناصری در راندمان نهايی آن موثر هستند. شناخت اجزای تشکیل دهنده پنل خورشیدی به کاربران، طراحان سیستم و خریداران کمک می کند تا انتخاب دقیق تری داشته باشند و عملکرد تجهیزات خود را به درستی ارزیابی کنند. این اجزا شامل سلول ها، اتصالات داخلی، شیشه، لایه های محافظ، قاب، جعبه اتصال و تجهیزات جانبی است که هر کدام نقشی اساسی در تولید و انتقال انرژی ایفا می کنند.

درک این اجزا علاوه بر انتخاب بهتر، در تحلیل کیفیت ساخت پنل، میزان بازدهی، طول عمر و مقاومت آن نیز اهمیت دارد. برخی مواد مانند نقره، سیلیکون و آلومینیوم مستقیماً بر راندمان و قیمت نهایی پنل اثر می گذارند. حتی عوامل جانبی مانند قیمت آهن می تواند روی هزینه ساخت سازه های نگهدارنده تأثیر داشته باشد. اين مقاله يک راهنمای جامع برای آشنايی با اجزای تشکیل دهنده ی پنل خورشیدی، مکانيزم توليد و استانداردهای ساخت آن است.

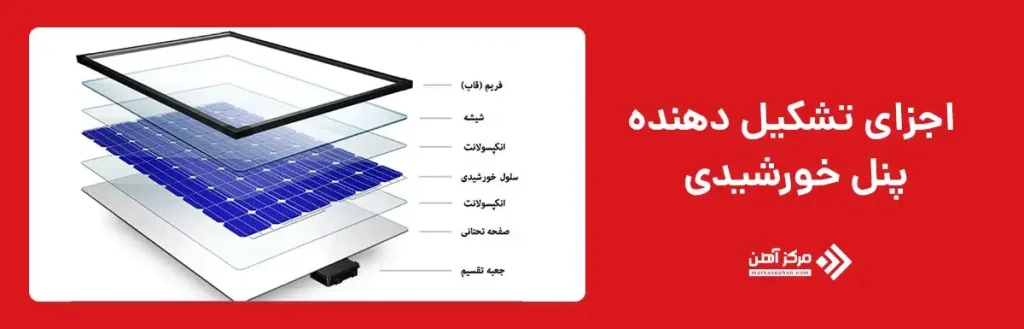

اجزای تشکیل دهنده پنل خورشیدی کدامند؟

پنل های خورشیدی از مجموعه ای از اجزا و مواد مهندسی شده ساخته می شوند که هماهنگ با یکدیگر عمل کرده و انرژی خورشید را به برق قابل استفاده تبدیل می کنند. در شماتیک پنل خورشیدی، سلول ها مهم ترین بخش هستند و لایه های مختلف برای محافظت، انتقال جریان و تحمل شرایط محیطی روی آن ها قرار می گیرند. همچنین تجهیزات جانبی مانند اینورتر، کابل ها، دیودها و جعبه اتصال تکمیل کننده ساختار پنل و سیستم خورشیدی هستند. در ادامه، تمام اجزای تشکیل دهنده پنل های خورشیدی را به صورت کامل بررسی می کنیم.

جزء	وظيفه	تاثير بر راندمان	جنس / متريال معمول
سلول خورشيدی	تبديل نور به برق	بسيار بالا	سيليکون
نقره	انتقال سريع جريان در سلول	بالا	نقره خالص
ريابون و باسبار	جمع آوری الکترون ها	بالا	مس، نقره
شيشه محافظ	محافظت در برابر ضربه و UV	متوسط	شيشه حرارتي
لايه EVA	چسب و محافظ سلول	بالا	پليمر EVA
لايه پشتي	عايق و محافظ پشت سلول	متوسط	PET يا TPT
فريم	افزايش استحکام و نصب آسان	پايين (غير مستقيم)	آلومينيوم
جانکشن باکس	انتقال ايمن جريان	متوسط	پليمر مقاوم
ديود باي پس	جلوگيري از افت راندمان در سايه	بسيار بالا	سيليکون
کابل و اتصالات	انتقال جريان به اينورتر	متوسط	مس پوشش دار
قطع کننده هاي DC و AC	ايمني و کنترل جريان	غير مستقيم	انواع کليد الکتريکي
سازه نگهدارنده	نصب پنل در زاويه مناسب	غير مستقيم	آهن، آلومينيوم
باتري	ذخيره انرژي	وابسته به نوع سيستم	ليتيم، AGM
شارژ کنترلر	مديريت شارژ باتري	بالا	PWM يا MPPT
اينورتر	تبديل DC به AC	بسيار بالا	الکترونيکي

نقره در پنل خورشیدی

نقره یکی از مهم ترین فلزات در پنل خورشیدی است که به دلیل رسانایی بسیار بالا در مسیرهای انتقال جریان داخل سلول ها استفاده می شود. این فلز در ساخت خطوط ظریف جمع آوری الکترون و باسبارها استفاده می شود و کاهش چشمگیری در تلفات الکتریکی ایجاد می کند. وجود نقره باعث افزایش راندمان تولید انرژی و پایداری عملکرد سلول ها می شود. هرچند استفاده از نقره هزینه نهایی پنل را افزایش می دهد اما نقش آن در کیفیت و کارایی سیستم کاملاً حیاتی است. ماندگاری بالا و واکنش پذیری کم نقره نیز باعث افزایش طول عمر پنل می شود.

سلول پنل خورشیدی

سلول ها قلب تپنده سیستم هستند و وظیفه تبدیل نور خورشید به الکترون های آزاد را بر عهده دارند. این سلول ها معمولاً از سیلیکون ساخته می شوند و بسته به نوع مونتاژ، در قالب پنل های مونوکریستال یا پلی کریستال قرار می گیرند. اجزای تشکیل دهنده سلول خورشیدی شامل لایه های نیمه رسانا، باسبارها و مسیرهای نقره ای انتقال جریان است. کیفیت سلول ها نقش مستقیم در راندمان، طول عمر و میزان انرژی تولیدی دارد.

اینورتر پنل خورشیدی

اینورتر انرژی تولیدشده توسط پنل را که به صورت جریان مستقیم (DC) است، به جریان متناوب (AC) قابل استفاده در خانه و صنعت تبدیل می کند. این بخش جزء اجزای اصلی سیستم انرژی خورشیدی است و بدون آن امکان استفاده از برق پنل فراهم نمی شود. انتخاب اینورتر مناسب به ظرفیت سیستم، نوع مصرف و شرایط نصب بستگی دارد و تأثیر مستقیم بر بازدهی نهایی خواهد داشت. انتخاب نوع مناسب اینورتر به ظرفیت سیستم و شرایط نصب بستگی دارد. اینورتر یکی از حساس ترین اجزای سیستم خورشیدی است که مستقیماً بر عملکرد کل مجموعه اثر می گذارد.

باتری خورشیدی

باتری انرژی اضافی تولیدشده توسط پنل ها را ذخیره کرده تا در ساعات بدون نور خورشید مورد استفاده قرار گیرد. این باتری ها معمولاً از نوع لیتیومی، AGM  یا ژل هستند و هرکدام ویژگی های خاص خود را دارند. ظرفیت مناسب باتری بر اساس میزان مصرف انرژی و طول دوره ذخیره سازی انتخاب می شود. کیفیت باتری تأثیر زیادی بر طول عمر و راندمان سیستم مستقل از شبکه دارد. در نبود باتری، سیستم توانایی تأمین انرژی پایدار در شب و روزهای ابری را نخواهد داشت.

شارژ کنترلر

شارژ کنترلر از شارژ بیش ازحد و تخلیه عمیق باتری جلوگیری کرده و نقش حفاظتی اساسی ایفا می کند. این دستگاه در نسخه های PWM  و MPPT تولید می شود که نوع MPPT بیشترین راندمان را ارائه می دهد. کنترل جریان و ولتاژ توسط شارژ کنترلر موجب افزایش طول عمر باتری می شود. این دستگاه همچنین بازده انتقال انرژی را در شرایط مختلف تابش خورشید بهینه سازی می کند. شارژ کنترلر یکی از اجزای ضروری سیستم های خورشیدی مستقل از شبکه است.

سازه نگهدارنده

سازه نگهدارنده وظیفه نصب پنل ها و ثابت نگه داشتن آن ها در بهترین زاویه تابش را برعهده دارد. این سازه ها معمولاً از فولاد گالوانیزه یا آلومینیوم تولید می شوند تا در برابر باد، رطوبت و خوردگی مقاوم باشند. طراحی صحیح سازه تأثیر مستقیمی بر استحکام و طول عمر سیستم دارد. سازه باید توان تحمل فشارهای محیطی مانند طوفان و بارش سنگین را داشته باشد. انتخاب سازه مناسب نقش مهمی در عملکرد پایدار و طولانی مدت پنل ها دارد. هزینه نصب تحت تأثیر عواملی مانند متریال و طراحی بوده و قیمت استراکچر پنل خورشیدی معمولاً وابسته به قیمت فلزات و نوع نصب است.

کابل ها و اتصالات

کابل های خورشیدی جریان تولیدی را با کمترین تلفات به تجهیزات مختلف منتقل می کنند. این کابل ها در برابر UV، حرارت و رطوبت بسیار مقاوم هستند تا در محیط های سخت عملکرد مطلوب داشته باشند. اتصالات استاندارد مانند کانکتورهای MC4 موجب جلوگیری از جرقه، سوختگی و نشتی جریان می شوند. کیفیت کابل ها تأثیر مستقیمی بر ایمنی و راندمان کل سیستم دارد. استفاده از کابل مناسب، یکی از مهم ترین عوامل جلوگیری از افت انرژی و خطرات الکتریکی است.

قطع کننده های  DC/AC

قطع کننده ها برای کنترل جریان و ایمنی سیستم در زمان تعمیرات یا بروز خطا استفاده می شوند. کلیدهای DC در مسیر خروجی پنل ها قرار می گیرند و جریان مستقیم را قطع می کنند. کلیدهای AC نیز در خروجی اینورتر نصب می شوند و جریان alternating را مدیریت می کنند. وجود این تجهیزات خطرات الکتریکی را به طور چشمگیری کاهش می دهد. انتخاب قطع کننده مناسب برای ظرفیت سیستم از لحاظ ایمنی کاملاً ضروری است.

ریبون و باسبار

ریبون ها نوارهای رسانایی هستند که جریان الکتریکی را از سطح سلول جمع آوری می کنند. باسبارها مسیرهای اصلی انتقال جریان به خروجی پنل محسوب می شوند. از جمله مواد لازم برای ساخت پنل خورشیدی می توان به همين اتصالات فلزی اشاره کرد که در مرحله توليد پنل خورشیدی نقش مهمی ايفا می کنند. طراحی صحیح این دو جزء باعث کاهش مقاومت الکتریکی و افزایش راندمان پنل می شود. استفاده از فلزاتی مانند نقره در ساخت این اتصالات موجب افزایش کارایی جریان می شود. کیفیت لحیم کاری و اتصال بین ریبون ها و سلول ها تأثیر مستقیم بر عملکرد نهایی پنل دارد. از جمله مواد لازم برای ساخت پنل خورشیدی می توان به همین اتصالات بسیار ظریف اشاره کرد.

شیشه محافظ

شیشه محافظ اولین لایه دفاعی پنل در برابر ضربه، باران، گردوغبار و تابش شدید خورشید است. این شیشه باید کاملاً شفاف باشد تا نور با کمترین کاهش به سلول ها برسد. ضخامت و کیفیت مناسب شیشه نقش حیاتی در مقاومت و طول عمر پنل دارد. وجود پوشش ضدبازتاب باعث افزایش دریافت نور و بهبود راندمان می شود. شیشه محافظ همچنین از تغییرات دمایی شدید آسیب نمی بیند و پایداری سیستم را تضمین می کند.

لایه EVA

EVA  به عنوان چسب حرارتی میان سلول ها، شیشه و لایه پشتی عمل می کند. این لایه پس از فرآیند لمینیشن شفاف شده و امکان عبور کامل نور را فراهم می کند. EVA از سلول ها در برابر ضربه، نفوذ رطوبت و تغییرات دمایی محافظت می کند. کیفیت این لایه نقش بزرگی در طول عمر پنل و جلوگیری از زردشدگی دارد. EVA یکی از حیاتی ترین عناصر برای تثبیت و حفاظت سلول ها در ساختار پنل است.

فریم

فریم معمولاً از آلومینیوم آنادایز تولید می شود تا سبک، مقاوم و ضدخوردگی باشد. این قطعه وظیفه تقویت ساختار پنل و محافظت از لبه های آن را برعهده دارد. وجود فریم باعث نصب ساده تر پنل روی انواع سازه های خورشیدی می شود. طراحی صحیح فریم موجب افزایش استحکام در برابر فشارهای مکانیکی و تغییرات دمایی می شود. فریم نقش مهمی در حفظ انسجام و دوام پنل خورشیدی دارد.

لایه پشتی

لایه پشتی از پلیمرهای مقاوم ساخته شده و وظیفه محافظت از پشت سلول ها را بر عهده دارد. این بخش از نفوذ رطوبت، حرارت و اشعه UV جلوگیری می کند. لایه پشتی یکی از عوامل افزایش طول عمر مفید پنل است. مقاومت حرارتی و مکانیکی آن از آسیب به اجزای داخلی جلوگیری می کند. این لایه همچنین به عنوان عایق الکتریکی عمل کرده و امنیت سیستم را تضمین می کند.

جانکشن باکس

جانکشن باکس محل قرارگیری کابل های خروجی و دیودهای بای پس پنل خورشیدی است. این جعبه باید کاملاً ضدآب و مقاوم در برابر گرما باشد. کیفیت ساخت جانکشن باکس تعیین کننده ایمنی و پایداری انتقال جریان است. طراحی صحیح آن مانع از برگشت جریان و آسیب دیدن سلول ها می شود. این بخش یکی از حیاتی ترین اجزای ارتباطی پنل با سیستم الکتریکی است.

دیودهای بای پس

دیودهای بای پس از افت شدید راندمان پنل در هنگام سایه زدگی جلوگیری می کنند. این دیودها مسیر جایگزینی برای جریان فراهم می کنند تا سلول های سایه دار دچار داغی و آسیب نشوند. عملکرد درست دیودها نقش اساسی در پایداری انرژی سیستم دارد. وجود این دیودها باعث جلوگیری از هات اسپات و افزایش طول عمر پنل می شود. نصب صحیح و کیفیت مناسب دیودهای بای پس تأثیر مهمی در راندمان نهایی دارد.
