فاصله بین پنل های خورشیدی چقدر باید باشد؟

فاصله بین پنل های خورشیدی عدد ثابتی برای همه پروژه ها نیست و باید بر اساس زاویه نصب، ارتفاع ردیف ها، عرض پنل، موقعیت جغرافیایی و مسیر حرکت خورشید تعیین شود. هدف اصلی از تعیین این فاصله آن است که ردیف جلویی در ساعات مهم تولید، به ویژه زمانی که ارتفاع خورشید کمتر است، روی ردیف بعدی سایه نامطلوب ایجاد نکند. افزایش زاویه شیب پنل معمولا ارتفاع لبه بالایی را بیشتر می کند و در نتیجه برای جلوگیری از سایه، فاصله بیشتری میان ردیف ها لازم می شود. منابع فنی NREL نیز تاکید می کنند که در سامانه های با شیب ثابت، فاصله ردیف ها و نسبت پوشش زمین بر میزان سایه متقابل و تولید انرژی تاثیر مستقیم دارند. بنابراین هنگام طراحی، علاوه بر هزینه سازه و قیمت آهن باید هندسه ردیف ها و شرایط تابش محل پروژه نیز به صورت دقیق بررسی شوند.

فاصله مناسب باید میان دو هدف تعادل ایجاد کند؛ از یک سو ردیف ها نباید آن قدر نزدیک باشند که سایه اندازی پنل خورشیدی باعث افت تولید شود و از سوی دیگر، افزایش بیش از حد فاصله باعث اشغال زمین بیشتر، افزایش طول کابل کشی و بالا رفتن هزینه زیرساخت می شود. به همین دلیل فاصله استاندارد پنل خورشیدی را نمی توان بدون انجام محاسبات هندسی و بررسی داده های خورشیدی منطقه اعلام کرد. در کنار این موارد، قیمت استراکچر پنل خورشیدی نیز می تواند بر آرایش نهایی تاثیر بگذارد. در ادامه مقاله مرکزآهن، عوامل موثر، روش محاسبه سایه و نحوه تعیین فاصله ردیف ها را بررسی می کنیم.

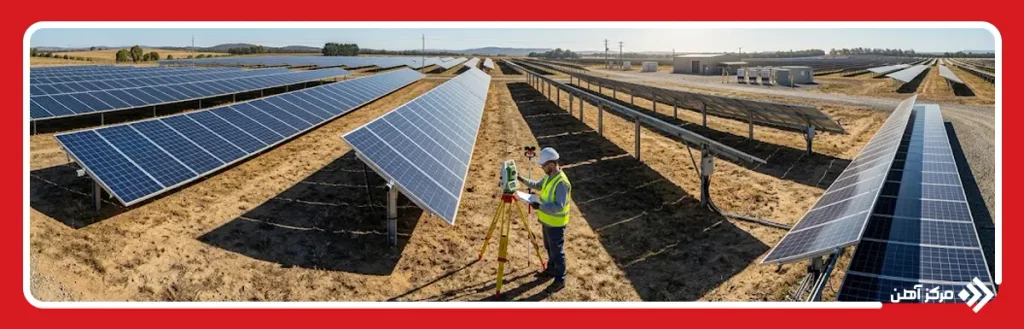

فاصله مناسب بین پنل های خورشیدی به چه عواملی بستگی دارد؟

فاصله مناسب بین پنل های خورشیدی به مجموعه ای از عوامل هندسی، اقلیمی و اجرایی وابسته است و نمی توان آن را فقط با یک عدد ثابت مشخص کرد. زاویه نصب، ارتفاع پنل نسبت به سطح، عرض یا طول پنل در جهت شیب، موقعیت جغرافیایی و زاویه تابش خورشید مستقیما بر طول سایه و در نتیجه فاصله مورد نیاز میان ردیف ها اثر می گذارند. هرچه لبه بالایی پنل در ارتفاع بیشتری قرار گیرد یا زاویه شیب افزایش پیدا کند، سایه ایجاد شده در ساعات کم ارتفاع خورشید بلندتر می شود و فاصله بیشتری میان ردیف ها لازم خواهد بود. در بررسی اجزای تشکیل دهنده پنل خورشیدی باید توجه داشت که استراکچر فقط نقش نگهدارنده ندارد و هندسه آن می تواند بر فاصله نهایی ردیف ها و میزان سایه اندازی تاثیر مستقیم بگذارد. منابع NREL نیز زاویه شیب، بار باد و برف، سایه ردیف به ردیف و فضای در دسترس را از عوامل موثر در طراحی آرایش پنل ها معرفی می کنند.

نوع سازه نیز در این محاسبه اهمیت دارد. در انواع استراکچر پنل خورشیدی، از سیستم های ثابت تا سازه های ردیاب، هندسه حرکت یا شیب پنل متفاوت است و به همین دلیل فاصله استاندارد پنل خورشیدی نیز تغییر می کند. در سازه های ثابت، فاصله معمولا بر اساس یک وضعیت بحرانی تابش و طول سایه تعیین می شود، در حالی که در سیستم های ردیاب باید حرکت پنل ها و احتمال سایه متقابل نیز بررسی شود. همچنین عرض جغرافیایی محل پروژه بر ارتفاع خورشید در فصل های مختلف اثر می گذارد و در مناطق با خورشید زمستانی پایین تر، فاصله بیشتری ممکن است لازم باشد. بنابراین فاصله بین پنل های خورشیدی نه با یک عدد عمومی و بدون محاسبه که باید با مدل هندسی واقعی همان پروژه تعیین شود.

زاویه نصب پنل

زاویه نصب پنل یکی از مهم ترین عوامل در تعیین فاصله میان ردیف ها محسوب می شود، زیرا مستقیما ارتفاع لبه بالایی پنل و طول سایه ایجاد شده را تغییر می دهد. هرچه زاویه نصب پنل خورشیدی بیشتر شود، اختلاف ارتفاع میان لبه پایین و بالای پنل افزایش پیدا می کند و در ساعات صبح، عصر و ماه های کم تابش، سایه بلندتری پشت هر ردیف ایجاد می شود. در چنین شرایطی باید فاصله بیشتری میان ردیف ها در نظر گرفته شود تا ردیف جلویی روی سطح فعال ردیف بعدی سایه نیندازد و توان تولیدی کاهش پیدا نکند.

در مقابل، اگر زاویه نصب کمتر انتخاب شود، ارتفاع موثر پنل کاهش پیدا می کند و معمولا می توان ردیف ها را به یکدیگر نزدیک تر طراحی کرد. البته کاهش زاویه فقط برای کم کردن فاصله مناسب نیست، زیرا زاویه پنل باید با عرض جغرافیایی، فصل های هدف و الگوی تابش منطقه هماهنگ شود تا دریافت انرژی خورشیدی کاهش پیدا نکند. بنابراین طراح باید همزمان زاویه مناسب دریافت تابش و فاصله لازم برای کنترل سایه را محاسبه کند تا بهترین آرایش ممکن را ایجاد کند.

ارتفاع استراکچر

ارتفاع استراکچر مستقیما بر طول سایه و در نتیجه بر فاصله مورد نیاز میان ردیف های پنل تاثیر می گذارد. هرچه لبه بالایی پنل نسبت به سطح زمین یا بام ارتفاع بیشتری داشته باشد، در زاویه های پایین تابش خورشید سایه بلندتری در پشت ردیف ایجاد می شود. این موضوع به ویژه در زمستان اهمیت بیشتری پیدا می کند، زیرا ارتفاع خورشید کاهش پیدا می کند و سایه ها کشیده تر می شوند. اگر فاصله ردیف ها بدون توجه به ارتفاع واقعی استراکچر تعیین شود، احتمال دارد بخشی از پنل ردیف بعدی در ساعات مهم تولید زیر سایه قرار بگیرد و انرژی کمتری دریافت کند.

در طراحی باید ارتفاع لبه پایین، اختلاف ارتفاع میان دو لبه پنل و زاویه شیب به صورت همزمان بررسی شوند، زیرا فقط ارتفاع پایه نمی تواند طول سایه را مشخص کند. در برخی پروژه ها افزایش ارتفاع برای عبور جریان هوا، دسترسی بهتر، شیب زمین یا محدودیت های اجرایی ضرورت پیدا می کند و همین تغییر می تواند فاصله مورد نیاز را افزایش دهد. بنابراین طراح باید ارتفاع واقعی استراکچر را در مدل هندسی وارد کند و سپس با توجه به موقعیت خورشید، فاصله ای را انتخاب کند که سایه اندازی نامطلوب را کنترل کند.

موقعیت جغرافیایی

موقعیت جغرافیایی پروژه یکی از عوامل اصلی در تعیین فاصله بین پنل های خورشیدی است، زیرا عرض جغرافیایی بر ارتفاع خورشید و مسیر ظاهری آن در آسمان تاثیر می گذارد. هرچه محل پروژه در عرض های جغرافیایی بالاتر قرار داشته باشد، خورشید به ویژه در فصل زمستان در ارتفاع پایین تری دیده می شود و سایه ردیف های پنل طولانی تر می شود. در چنین شرایطی ممکن است برای جلوگیری از سایه اندازی، فاصله بیشتری میان ردیف ها در نظر گرفته شود. در مقابل، در مناطق نزدیک تر به استوا، ارتفاع خورشید معمولا بیشتر است و امکان کاهش فاصله ردیف ها فراهم می شود.

البته عرض جغرافیایی تنها عامل تعیین کننده نیست و ارتفاع از سطح دریا، وضعیت توپوگرافی زمین و جهت استقرار ردیف ها نیز باید بررسی شوند. برای مثال، زمین شیب دار می تواند طول موثر سایه را نسبت به سطح افق تغییر دهد و محاسبه ساده روی زمین کاملا مسطح را نامعتبر کند. به همین دلیل مقدار مناسب برای فاصله بین پنل های خورشیدی باید بر اساس مختصات واقعی محل، جهت ردیف ها و هندسه سایت محاسبه شود تا آرایش نهایی با شرایط واقعی تابش همان پروژه هماهنگ شود.

زاویه تابش خورشید

زاویه تابش خورشید تعیین می کند که سایه پنل ها با چه طول و جهتی روی سطح زمین یا بام تشکیل شود. زمانی که خورشید در ارتفاع بالاتری قرار دارد، سایه کوتاه تر می شود و ردیف ها می توانند با فاصله کمتری از یکدیگر قرار بگیرند. در مقابل، در ساعات ابتدایی صبح، اواخر عصر و به ویژه فصل زمستان که ارتفاع خورشید کاهش پیدا می کند، طول سایه افزایش پیدا می کند و احتمال سایه اندازی ردیف جلویی روی ردیف بعدی بیشتر می شود. به همین دلیل طراح باید زاویه تابش را در بازه های زمانی بحرانی بررسی کند و فقط به شرایط ظهر تابستان توجه نکند.

زاویه تابش در طول روز و سال ثابت نمی ماند و با ساعت، فصل و موقعیت جغرافیایی تغییر می کند. برای محاسبه دقیق، معمولا ارتفاع خورشید و زاویه آزیموت در تاریخ و ساعت مورد نظر محاسبه می شوند و سپس طول و جهت سایه بر اساس هندسه پنل تعیین می شود. اگر طراحی بر اساس پایین ترین ارتفاع خورشید انجام شود، فاصله ای محافظه کارانه تر به دست می آید. بنابراین انتخاب بازه زمانی مناسب برای تحلیل تابش اهمیت زیادی دارد و باید با هدف تولید، محدودیت زمین و میزان سایه قابل قبول هماهنگ شود.

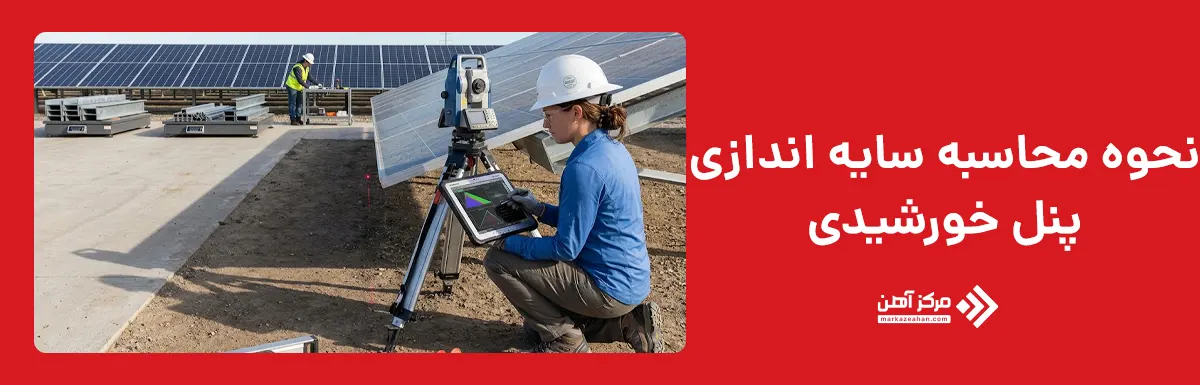

محاسبه سایه اندازی پنل خورشیدی چگونه انجام می شود؟

محاسبه سایه اندازی پنل خورشیدی با بررسی موقعیت خورشید، ابعاد پنل، ارتفاع لبه بالایی و پایینی و جهت قرارگیری ردیف ها انجام می شود. ابتدا باید برای تاریخ و ساعت مورد نظر، زاویه ارتفاع خورشید و آزیموت آن مشخص شود. سپس اختلاف ارتفاع موثر پنل نسبت به سطح مبنا محاسبه می شود تا بتوان طول سایه را در جهت عمود بر ردیف به دست آورد. هرچه ارتفاع خورشید کمتر باشد، سایه طولانی تر می شود و احتمال رسیدن سایه ردیف جلویی به ردیف بعدی افزایش پیدا می کند. زاویه نصب پنل خورشیدی نیز این هندسه را مستقیما تغییر می دهد، زیرا افزایش شیب معمولا ارتفاع لبه بالایی پنل را بیشتر می کند. در مدل های دقیق تر، جهت خورشید نسبت به امتداد ردیف نیز وارد محاسبات می شود و فقط طول ساده سایه بررسی نمی شود. ابزارهای مهندسی مانند pvlib نیز برای تحلیل سایه ردیف به ردیف از موقعیت خورشید و هندسه آرایه استفاده می کنند.

برای یک محاسبه کاربردی، باید ابتدا بازه زمانی بدون سایه مورد قبول پروژه تعیین شود. برخی طراحی ها تلاش می کنند در ساعت های نزدیک ظهر خورشیدی در روزهای بحرانی زمستان از سایه مستقیم جلوگیری کنند، اما این معیار برای همه پروژه ها یکسان انتخاب نمی شود. NREL نیز نشان می دهد که فاصله ردیف ها می تواند بر اساس یک پنجره زمانی مشخص بدون سایه در حوالی انقلاب زمستانی تعیین شود. پس از مشخص شدن زمان بحرانی، طول سایه محاسبه می شود و با محل ردیف بعدی مقایسه می شود. اگر سایه به سطح فعال پنل بعدی برسد، باید فاصله افزایش پیدا کند یا زاویه و ارتفاع سازه اصلاح شوند. بنابراین محاسبه دقیق باید هم هندسه سازه و هم مسیر واقعی خورشید را بررسی کند تا میزان سایه قابل قبول کنترل شود.

محاسبه فاصله بین ردیف های پنل خورشیدی چگونه انجام می شود؟

برای محاسبه فاصله بین ردیف های پنل خورشیدی باید ابتدا هندسه هر ردیف مشخص شود. طول پنل در جهت شیب، زاویه نصب، ارتفاع لبه پایین و اختلاف ارتفاع دو لبه، پارامترهای اصلی این محاسبه را تشکیل می دهند. سپس موقعیت خورشید در ساعت و روز بحرانی تعیین می شود و بر اساس ارتفاع خورشید، طول سایه ردیف جلویی به دست می آید. فاصله ردیف بعدی باید به اندازه ای انتخاب شود که این سایه در بازه زمانی هدف، به سطح فعال پنل های ردیف بعدی نرسد یا از حد قابل قبول طراحی فراتر نرود. در طراحی های مهندسی، مفهوم Pitch نیز استفاده می شود که فاصله افقی میان نقاط متناظر دو ردیف متوالی را نشان می دهد. همچنین GCR یا نسبت پوشش زمین از تقسیم طول شیبدار ردیف بر Pitch به دست می آید و با افزایش GCR، فاصله ردیف ها کاهش پیدا می کند. NREL نیز از GCR برای برآورد سایه متقابل ردیف ها استفاده می کند.

نباید فاصله ردیف ها فقط با هدف حذف کامل سایه تعیین شود، زیرا افزایش فاصله می تواند سطح زمین مورد نیاز، طول کابل کشی و هزینه اجرای نیروگاه را افزایش دهد. در مقابل، کاهش بیش از حد Pitch باعث می شود سایه متقابل بیشتر شود و تولید انرژی کاهش پیدا کند. به همین دلیل طراح باید میان استفاده بهینه از زمین و محدود کردن سایه اندازی تعادل ایجاد کند. برای مثال، در برخی مطالعات NREL فاصله ردیف های ثابت به گونه ای تعیین شده است که در ساعت مشخصی از روز انقلاب زمستانی، سایه ردیف به ردیف ایجاد نشود. این موضوع نشان می دهد که فاصله نهایی باید بر اساس معیار طراحی همان پروژه محاسبه شود و نمی توان یک فاصله ثابت را برای همه نیروگاه ها پیشنهاد کرد.

فاصله پنل های خورشیدی در نیروگاه و پشت بام چه تفاوتی دارد؟

فاصله پنل های خورشیدی در نیروگاه های زمینی و سیستم های پشت بامی به دلیل تفاوت در محدودیت فضا، نوع استراکچر و هدف طراحی یکسان تعیین نمی شود. در نیروگاه های بزرگ معمولا فاصله بین ردیف های پنل خورشیدی همراه با نسبت پوشش زمین یا GCR، زاویه شیب و محدودیت سایه طراحی می شود. چون زمین در این پروژه ها بخش مهمی از هزینه سرمایه گذاری را تشکیل می دهد، طراح باید میان کاهش سایه، استفاده بهینه از زمین و دسترسی مناسب برای تعمیرات تعادل ایجاد کند. اگر فاصله ردیف ها بیش از حد افزایش پیدا کند، ظرفیت قابل نصب در واحد سطح کاهش پیدا می کند و طول کابل کشی و مسیرهای دسترسی نیز بیشتر می شوند. اگر فاصله بیش از حد کم شود، سایه ردیف جلویی می تواند تولید انرژی ردیف بعدی را کاهش دهد. به همین دلیل در نیروگاه های زمینی معمولا فاصله بر اساس شبیه سازی انرژی و شرایط واقعی سایت تعیین می شود.

در سیستم های پشت بامی، فضای قابل استفاده و موانعی مانند جان پناه، تجهیزات تاسیساتی و مسیر دسترسی اهمیت بیشتری دارند. در این پروژه ها علاوه بر سایه متقابل پنل ها، سایه ناشی از دیوارها، داکت ها، تجهیزات سرمایشی و سازه های مجاور نیز باید بررسی شود. محدودیت بار مرده سقف و الزامات دسترسی ایمن نیز می توانند آرایش ردیف ها را تغییر دهند. بنابراین فاصله استاندارد پنل خورشیدی در بام معمولا نتیجه یک طراحی فشرده تر و چند محدودیتی است، در حالی که در نیروگاه زمینی می توان آزادی بیشتری برای بهینه سازی فاصله و شیب در نظر گرفت.

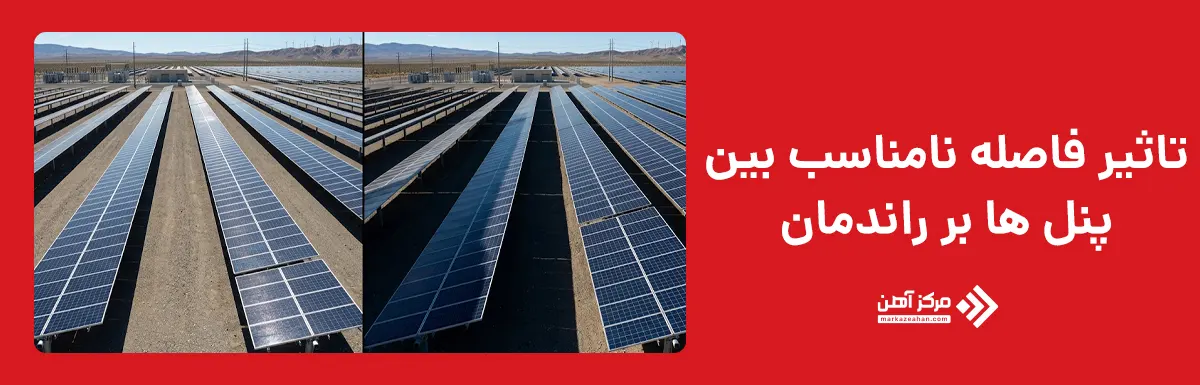

فاصله نامناسب بین پنل ها چه تاثیری بر راندمان دارد؟

فاصله نامناسب بین پنل های خورشیدی می تواند مستقیما باعث کاهش تولید انرژی شود، زیرا نزدیک بودن بیش از حد ردیف ها احتمال سایه اندازی پنل خورشیدی را افزایش می دهد. وقتی بخشی از یک پنل یا یک رشته از سلول ها زیر سایه قرار می گیرد، جریان تولیدی آن کاهش پیدا می کند و در آرایش های سری ممکن است عملکرد سایر پنل های همان رشته نیز تحت تاثیر قرار بگیرد. دیودهای بای پس می توانند بخشی از اثر سایه را محدود کنند، اما نمی توانند انرژی از دست رفته ناشی از کاهش تابش را کاملا جبران کنند. علاوه بر این، سایه تکرارشونده در ساعات مشخص روز باعث می شود بازده واقعی نیروگاه از مقدار پیش بینی شده پایین تر قرار بگیرد. به همین دلیل فاصله بین پنل های خورشیدی باید به گونه ای تعیین شود که میزان سایه در بازه های مهم تولید کنترل شود و افت انرژی در محدوده قابل قبول باقی بماند.

از طرف دیگر، افزایش بیش از حد فاصله نیز همیشه به معنای راندمان بهتر نیست. اگر ردیف ها بیش از نیاز از یکدیگر دور شوند، تعداد پنل قابل نصب در یک مساحت مشخص کاهش پیدا می کند و بهره وری زمین افت می کند. این موضوع در نیروگاه های بزرگ می تواند ظرفیت نهایی پروژه را محدود کند و هزینه کابل کشی، مسیرهای دسترسی و زیرساخت را افزایش دهد. بنابراین فاصله مناسب بین پنل های خورشیدی باید نتیجه یک بهینه سازی میان تولید انرژی، سایه، مساحت زمین و هزینه اجرا باشد تا بیشترین بازده عملی از کل سایت به دست آید.

فاصله بین پنل های خورشیدی باید بر اساس شرایط واقعی پروژه تعیین شود و استفاده از یک عدد ثابت برای همه سایت ها می تواند باعث خطای طراحی شود. زاویه نصب، ارتفاع استراکچر، موقعیت جغرافیایی، زاویه تابش خورشید و نوع استقرار ردیف ها همگی بر طول سایه و فاصله مورد نیاز تاثیر می گذارند. محاسبه سایه اندازی پنل خورشیدی نیز کمک می کند تا طراح مشخص کند ردیف جلویی در چه ساعت ها و فصل هایی می تواند روی ردیف بعدی سایه ایجاد کند. در نیروگاه های زمینی باید میان کاهش سایه و استفاده بهینه از زمین تعادل برقرار شود، در حالی که در پشت بام محدودیت فضا و موانع اهمیت بیشتری پیدا می کنند. در نهایت، فاصله استاندارد پنل خورشیدی زمانی به دست می آید که راندمان، مساحت قابل استفاده، هزینه اجرا و شرایط تابش به صورت همزمان بررسی شوند.
