چک لیست کنترل کیفیت استراکچر خورشیدی از نصب تا تحویل
دسترسی سریع به محتوای این مطلب
کنترل کیفیت استراکچر خورشیدی یکی از مراحل اساسی احداث نیروگاه خورشیدی است که بر ایمنی سازه، پایداری پنل ها و هزینه های نگهداری در طول دوره بهره برداری تاثیر مستقیم دارد. حتی کوچک ترین خطا در اجرای فونداسیون، تنظیم شیب، مونتاژ اتصالات یا کیفیت پوشش ضد خوردگی می تواند باعث تغییر شکل سازه، تمرکز تنش و کاهش مقاومت آن در برابر باد و سایر بارهای محیطی شود. با توجه به سهم قابل توجه سازه فلزی در هزینه احداث نیروگاه و تاثیر نوسانات قیمت آهن بر بودجه پروژه، کنترل کیفیت باید از همان مراحل اولیه نصب آغاز شود. این فرایند علاوه بر بررسی ظاهر سازه، شامل اندازه گیری های مهندسی، آزمون های فنی و ثبت مستندات اجرایی است. در ادامه، چک لیست کنترل کیفیت استراکچر خورشیدی را از نصب پایه ها تا تحویل نهایی بررسی می کنیم.
کنترل کیفیت استراکچر خورشیدی شامل چه مواردی است؟
کنترل کیفیت سازه خورشیدی مجموعه ای از فعالیت های بازرسی، اندازه گیری و آزمون است که برای تایید انطباق استراکچر با نقشه های مصوب، مشخصات فنی و الزامات ایمنی انجام می شود. این فرایند در سه مرحله کنترل حین نصب، بازرسی پس از نصب و تایید نهایی اجرا می شود. در مرحله نخست، موقعیت فونداسیون، وضعیت قطعات فلزی، ترتیب مونتاژ و نحوه اتصال اجزا بررسی می شوند. پس از تکمیل نصب نیز هندسه سازه، استحکام اتصالات، یکپارچگی پوشش محافظ و آمادگی محل قرارگیری پنل ها ارزیابی می شود. یکی از مراجع مرتبط با طراحی آرایه های فتوولتائیک، استاندارد IEC 62548-1 است که در نسخه اصلاح شده سال ۲۰۲۵ الزامات مربوط به سازه نگهدارنده پنل ها را نیز پوشش می دهد.
بازرسی استراکچر خورشیدی علاوه بر تضمین ایمنی، در مدیریت هزینه های پروژه نیز اهمیت دارد. برای مثال، استفاده از قطعات نامنطبق یا اجرای اشتباه اتصالات ممکن است باعث دوباره کاری، تعویض تجهیزات و افزایش هزینه نصب شود. بنابراین، هنگام ارزیابی قیمت استراکچر پنل خورشیدی نباید فقط هزینه خرید فولاد یا آلومینیوم ملاک قرار گیرد؛ کیفیت ساخت، دقت سوراخ کاری، نوع پوشش ضد خوردگی و قابلیت نصب صحیح نیز باید بررسی شوند. اجرای یک برنامه کنترل کیفیت مدون یا Quality Control Plan امکان شناسایی انحرافات قبل از تبدیل شدن به عیوب سازه ای را فراهم می کند. در این برنامه باید معیار پذیرش، ابزار اندازه گیری، مسئول بازرسی و نحوه ثبت نتایج برای هر فعالیت مشخص باشد.

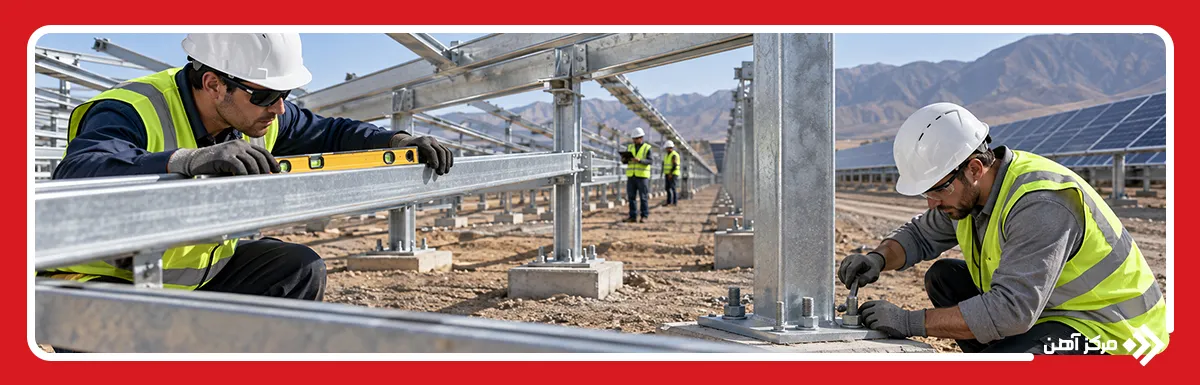

چک لیست کنترل کیفیت استراکچر خورشیدی هنگام نصب
کنترل کیفیت هنگام نصب با هدف پیشگیری از خطاهایی انجام می شود که اصلاح آنها پس از تکمیل سازه دشوار یا پرهزینه است. در این مرحله، بازرسی باید همزمان با پیشرفت عملیات اجرایی انجام شود و صرفا به کنترل نهایی محدود نباشد. اگرچه اجزای تشکیل دهنده پنل خورشیدی شامل سلول های فتوولتائیک، شیشه محافظ، لایه های پلیمری و قاب هستند، استراکچر وظیفه نگهداری مجموعه پنل و انتقال بارهای وارد شده به فونداسیون را بر عهده دارد. بنابراین، کیفیت اجرای استراکچر باید با ابعاد پنل، موقعیت گیره ها و مسیر انتقال نیرو سازگار باشد.
کنترل فونداسیون و پایه ها
فونداسیون نخستین مسیر انتقال بارهای سازه به زمین است و هرگونه نقص در اجرای آن می تواند باعث نشست نامتقارن، چرخش پایه ها یا کاهش مقاومت در برابر نیروی بالابرنده باد شود. در انواع استراکچر پنل خورشیدی، روش اجرای فونداسیون بر اساس شرایط خاک، وزن مجموعه، نیروی باد و طراحی سازه تعیین می شود. برای پایه های بتنی، کنترل ابعاد، مقاومت بتن، محل آرماتورها، تراز صفحه ستون و موقعیت انکربولت ها ضروری است. در سیستم های شمع کوبی شده نیز عمق نفوذ، راستای شمع، انحراف از محور و نتایج آزمون های مورد نیاز باید بررسی شوند.
بازرس باید محل قرارگیری پایه ها را با مختصات نقشه تطبیق دهد و ارتفاع نقاط مرجع را با تجهیزات نقشه برداری اندازه گیری کند. در صورت استفاده از انکرهای مکانیکی یا شیمیایی، عمق کاشت، شرایط سوراخ، فاصله از لبه و الزامات نصب سازنده اهمیت دارند. هرگونه ترک سازه ای، نشست غیرمجاز یا جابجایی خارج از تلرانس باید پیش از ادامه عملیات اصلاح شود.
کنترل مونتاژ و اتصالات
در مونتاژ استراکچر باید تطابق شماره قطعات با نقشه ساخت (Shop Drawing)، جهت نصب پروفیل ها و ترتیب قرارگیری اعضای اصلی و فرعی بررسی شود. استفاده از قطعات مشابه با ضخامت یا گرید متفاوت می تواند ظرفیت باربری مجموعه را تغییر دهد. اتصالات باید بدون اعمال نیروی اضافی برای منطبق کردن سوراخ ها اجرا شوند؛ زیرا مونتاژ اجباری ممکن است تنش اولیه در اعضا ایجاد کند.
در این مرحله، محل نصب ریل ها و فاصله نقاط اتصال باید با ابعاد ماژول سازگار باشد. همچنین زاویه نصب پنل خورشیدی نباید از طریق تغییر شکل اجباری قطعات یا نصب نادرست براکت ها تنظیم شود. برای جلوگیری از خطا، ابتدا مجموعه باید به صورت اولیه مونتاژ و هم راستا شود و سپس اتصالات طبق دستورالعمل اجرایی به وضعیت نهایی برسند. کنترل فاصله لبه ها، وجود واشرهای تعیین شده و عدم تداخل قطعات نیز ضروری است.
کنترل تراز و زاویه استراکچر
زاویه و تراز استراکچر بر آرایش پنل ها، توزیع بار و میزان سایه اندازی ردیف ها تاثیر می گذارند. کنترل این پارامترها با استفاده از توتال استیشن (Total Station)، تراز لیزری یا شیب سنج کالیبره انجام می شود. زاویه اندازه گیری شده باید با شیب طراحی مطابقت داشته باشد و جهت قرارگیری مجموعه نیز نسبت به محور مرجع پروژه کنترل شود.
علاوه بر زاویه کلی، اختلاف ارتفاع تکیه گاه ها و میزان پیچش ریل ها اهمیت دارد. اگر نقاط اتصال پنل در یک صفحه مناسب قرار نگیرند، هنگام محکم کردن گیره ها ممکن است بارهای اضافی به قاب ماژول منتقل شود. حد مجاز انحراف زاویه ای و اختلاف تراز باید مطابق نقشه تایید شده و دستورالعمل سازنده تعیین شود؛ زیرا یک مقدار ثابت برای تمام استراکچرها قابل استفاده نیست.
کنترل پیچ و مهره ها
پیچ و مهره ها از اجزای حساس مسیر انتقال نیرو هستند و عملکرد آنها به انتخاب صحیح گرید مقاومتی، قطر، طول درگیری رزوه و نیروی پیش بارگذاری وابسته است. نخست باید مشخصات بست ها با فهرست مصالح (Bill of Materials) تطبیق داده شوند. وجود مهره نامتناسب، واشر اشتباه، رزوه آسیب دیده یا پیچ با طول ناکافی می تواند کیفیت اتصال را کاهش دهد.
در اتصالاتی که گشتاور مشخصی دارند، محکم کاری باید با آچار ترک متر (Torque Wrench) کالیبره و مطابق دستورالعمل سازنده انجام شود. عدد گشتاور نباید صرفا بر اساس قطر پیچ انتخاب شود؛ زیرا اصطکاک رزوه، نوع پوشش و شرایط روانکاری بر رابطه گشتاور و نیروی پیش بارگذاری تاثیر دارند. در اتصالات اصطکاکی پیش تنیده نیز باید روش تایید شده مخصوص همان اتصال رعایت شود. ثبت نتایج کنترل و علامت گذاری اتصالات بررسی شده، احتمال جا ماندن پیچ ها را کاهش می دهد.
کنترل پوشش گالوانیزه
پوشش گالوانیزه برای محافظت فولاد در برابر خوردگی محیطی استفاده می شود و کیفیت آن بر دوام بلندمدت استراکچر تاثیر دارد. بازرسی ظاهری باید شامل بررسی نقاط بدون پوشش، پوسته شدگی، آسیب های ناشی از حمل و نصب و تجمع نامتعارف روی باشد. برای قطعات گالوانیزه گرم پس از ساخت، استانداردهای ISO 1461 و ASTM A123 از مراجع فنی مرتبط هستند.
ضخامت پوشش با دستگاه ضخامت سنج مغناطیسی (Coating Thickness Gauge) اندازه گیری می شود. معیار پذیرش به ضخامت فولاد، نوع قطعه و استاندارد قراردادی وابسته است و نمی توان یک ضخامت یکسان برای تمام اعضا تعیین کرد. در نواحی برشکاری یا آسیب دیدگی نیز روش ترمیم باید مطابق مشخصات پروژه باشد. تماس فلزات غیرمشابه، مانند فولاد گالوانیزه و برخی اتصالات آلومینیومی، باید از نظر احتمال خوردگی گالوانیکی بررسی شود؛ به ویژه در محیط های مرطوب و خورنده.
چک لیست کنترل کیفیت استراکچر خورشیدی پس از نصب
پس از تکمیل مونتاژ، استراکچر باید به عنوان یک سیستم سازه ای یکپارچه بررسی شود. هدف این مرحله، تایید هندسه نهایی، پیوستگی مسیر انتقال بار و شناسایی مشکلاتی است که هنگام نصب قطعات مجزا قابل مشاهده نبوده اند. بازرسی پس از نصب باید پیش از قرارگیری پنل ها انجام شود تا دسترسی به پیچ ها، براکت ها، پایه ها و سطوح داخلی اتصالات محدود نشده باشد. نتایج اندازه گیری باید در فرم های کنترل کیفیت ثبت و با حدود پذیرش پروژه مقایسه شوند.
کنترل ابعاد و هندسه سازه
پس از نصب، طول و عرض مجموعه، فاصله محور تا محور پایه ها، ارتفاع ریل ها و فاصله میان ردیف های استراکچر اندازه گیری می شود. این مقادیر باید با نقشه اجرایی و محدوده تلرانس های مجاز مطابقت داشته باشند. اختلاف ابعاد ممکن است باعث خروج محل نصب گیره های پنل از محدوده تایید شده سازنده یا ایجاد تداخل میان ماژول های مجاور شود.
یکی از موارد مهم، کنترل هم صفحگی نقاط اتکای پنل (Coplanarity) است. اختلاف ارتفاع غیرمجاز میان ریل ها می تواند هنگام بستن گیره ها، تنش پیچشی به قاب پنل وارد کند. همچنین فاصله ردیف ها باید از نظر سایه اندازی، مسیرهای دسترسی و انبساط حرارتی بررسی شود.
در استراکچرهای دارای قطعات متحرک، علاوه بر ابعاد ثابت باید محدوده حرکت، لقی مفاصل و نبود برخورد مکانیکی کنترل شود. نتایج نهایی بهتر است با برداشت نقشه برداری ثبت شوند تا مبنایی برای تهیه نقشه چون ساخت (As-Built Drawing) فراهم شود.
کنترل استحکام و اتصالات
پس از تایید هندسه، پیوستگی مسیر انتقال نیرو از ریل نگهدارنده پنل تا اعضای اصلی، پایه ها و فونداسیون بررسی می شود. بازرس باید اطمینان حاصل کند که تمام مهاربندها، براکت ها و اتصالات پیش بینی شده نصب شده اند و هیچ عضوی بدون مجوز طراح حذف یا جابجا نشده است.
بازرسی چشمی جوش ها، در صورت وجود، باید از نظر ترک، بریدگی کناره جوش، تخلخل قابل مشاهده و ابعاد اتصال انجام شود. آزمون های غیرمخرب (NDT) نیز در صورت الزام نقشه یا مشخصات فنی اجرا می شوند. همچنین تغییر شکل دائمی اعضا، کمانش موضعی پروفیل ها و آسیب اطراف سوراخ های اتصال باید بررسی شوند.
در سازه های دارای اتصالات پیچی، بازرسی نهایی باید براساس روش تایید شده اتصال انجام شود. آزمون بارگذاری یا کنترل کشش انکرها نیز فقط در موارد تعیین شده در طرح بازرسی و آزمون (ITP) انجام می شود. تایید استحکام نهایی علاوه بر بازرسی اجرایی، به انطباق با محاسبات سازه ای مصوب وابسته است و صرفا از ظاهر سازه قابل تشخیص نیست.

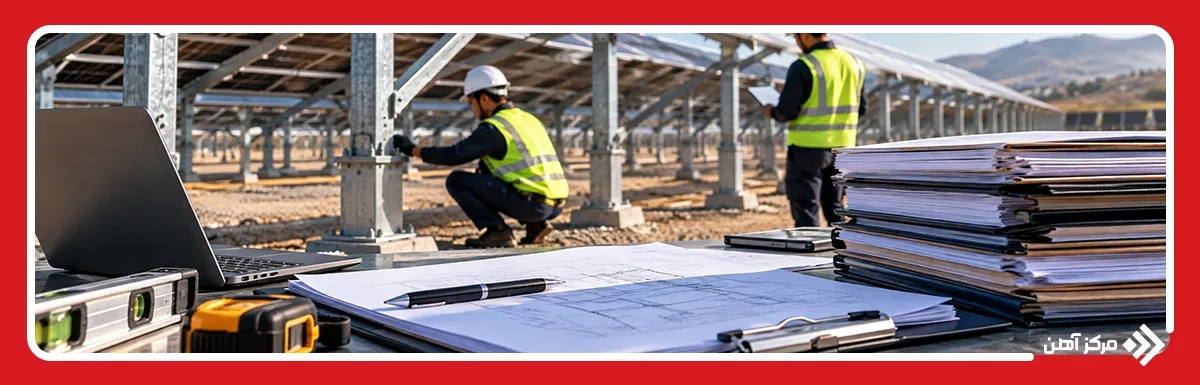

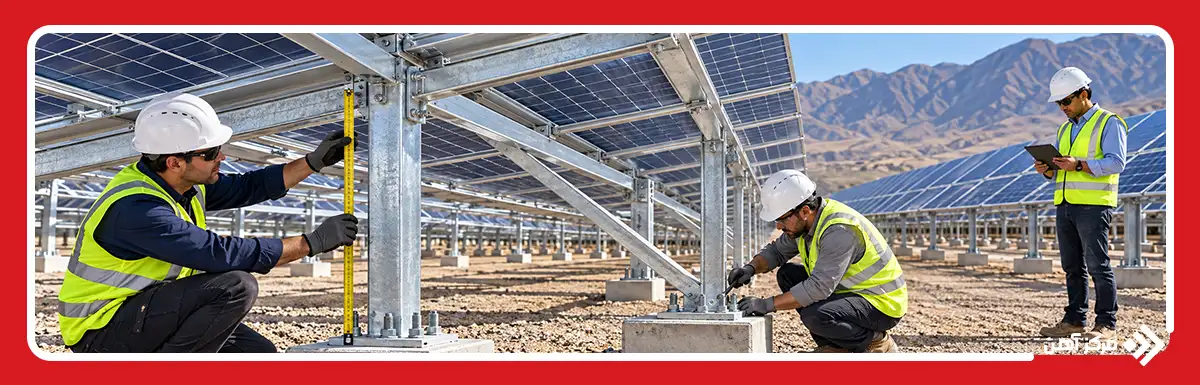

چک لیست تحویل نهایی استراکچر خورشیدی
تحویل نهایی استراکچر خورشیدی مرحله ای است که طی آن نتایج کنترل های اجرایی با الزامات قرارداد و معیارهای پذیرش مقایسه می شوند. هدف، اطمینان از تکمیل عملیات سازه ای و آماده بودن مجموعه برای ورود به مرحله نصب پنل ها است. در این مرحله، موارد باقی مانده از بازرسی های قبلی باید تعیین تکلیف شوند و هیچ نقص موثر بر ایمنی یا عملکرد سازه نباید بدون تایید مسئول فنی باقی بماند.
تطبیق اجرا با نقشه های فنی
در مرحله تحویل، نقشه های اجرایی مصوب با وضعیت واقعی استراکچر مقایسه می شوند. این بررسی شامل موقعیت پایه ها، ابعاد اعضا، شیب سازه، آرایش مهاربندها، محل اتصالات و جزئیات نصب تجهیزات جانبی است. هرگونه تغییر نسبت به نقشه اولیه باید دارای تاییدیه فنی باشد.
نقشه های چون ساخت باید اصلاحات اجرا شده را نشان دهند و نسخه نهایی آنها به مدارک پروژه اضافه شود. علاوه بر کنترل ابعاد، باید تطابق مصالح مصرفی با مشخصات طراحی نیز تایید شود. به عنوان مثال، جایگزینی یک پروفیل با مقطع مشابه ولی ضخامت کمتر، بدون بررسی محاسباتی قابل قبول نیست. این مرحله امکان ردیابی تغییرات اجرایی در دوره بهره برداری را فراهم می کند.
ثبت و رفع ایرادات
تمام مغایرت های مشاهده شده باید در فهرست نواقص یا Punch List ثبت شوند. هر مورد باید دارای شماره شناسایی، موقعیت دقیق، شرح ایراد، میزان اهمیت، مسئول اصلاح و وضعیت رسیدگی باشد. برای مغایرت های فنی مهم نیز گزارش عدم انطباق (NCR) صادر می شود.
روش اصلاح باید متناسب با نوع ایراد تعیین شود. برای مثال، آسیب موضعی پوشش گالوانیزه ممکن است با روش ترمیم تایید شده اصلاح شود، اما تغییر شکل عضو باربر یا خطای موقعیت فونداسیون به ارزیابی مهندسی نیاز دارد. پس از اصلاح، بازرسی مجدد برای تایید اثربخشی اقدام انجام می شود. صرف ثبت ایراد یا اعلام شفاهی رفع نقص برای بستن گزارش کافی نیست و باید شواهد قابل پیگیری وجود داشته باشد.
تایید نهایی استراکچر
تایید نهایی زمانی انجام می شود که کنترل های اجباری تکمیل شده، نتایج آزمون ها قابل قبول باشند و مغایرت های موثر بر ایمنی یا نصب پنل برطرف شده باشند. مسئول کنترل کیفیت باید گزارش نهایی را همراه با سوابق اندازه گیری، مدارک مصالح و نتایج بازرسی ارائه کند.
در این مرحله، وضعیت آماده بودن سازه برای تحویل به تیم نصب پنل با صدور صورت جلسه تحویل مشخص می شود. تایید استراکچر به معنای تایید عملکرد الکتریکی نیروگاه نیست؛ زیرا آزمون های الکتریکی و راه اندازی در مراحل بعدی انجام می شوند.
همچنین باید مشخص شود که مسئولیت نگهداری از پوشش محافظ، جلوگیری از ضربه به اعضا و حفاظت از اتصالات در فاصله تحویل تا نصب تجهیزات بر عهده کدام پیمانکار است. این موضوع از بروز اختلاف هنگام تحویل بخش های مختلف پروژه جلوگیری می کند.
| مرحله کنترل | موارد مورد بررسی | معیار تایید |
|---|---|---|
| تطبیق اجرا با نقشه های فنی | موقعیت پایه ها، ابعاد، شیب، اتصالات و مصالح | مطابقت با نقشه های مصوب و تایید تغییرات |
| ثبت و رفع ایرادات | شناسایی نواقص، ثبت مغایرت ها و اقدامات اصلاحی | رفع ایرادات و تایید بازرسی مجدد |
| تایید نهایی استراکچر | نتایج آزمون ها، مدارک فنی و گزارش کنترل کیفیت | تکمیل مستندات و صدور صورت جلسه تحویل |
| تعیین مسئولیت نگهداری | حفاظت از پوشش گالوانیزه، اعضا و اتصالات | تعیین مسئول نگهداری تا زمان نصب پنل |
چه مدارکی برای تحویل استراکچر خورشیدی لازم است؟
برای تکمیل فرایند تحویل استراکچر خورشیدی، مجموعه مدارک فنی، اجرایی و کنترل کیفیت باید در قالب پرونده نهایی تحویل یا Handover Dossier جمع آوری شود. مدارک مورد نیاز عبارت اند از:
- نقشه های اجرایی مصوب (Approved Drawings)
- نقشه های چون ساخت (As-Built Drawings)
- محاسبات سازه ای تایید شده و تغییرات مصوب
- گواهی مشخصات و کیفیت مصالح (Material Certificates)
- گواهی پوشش گالوانیزه و نتایج اندازه گیری ضخامت
- گزارش کنترل فونداسیون و موقعیت پایه ها
- نتایج آزمون های بتن، شمع یا انکر در صورت الزام
- گزارش کنترل ابعاد، تراز و زاویه سازه
- گزارش بازرسی پیچ و مهره ها و کنترل گشتاور
- مدارک کالیبراسیون تجهیزات اندازه گیری
- گزارش بازرسی جوش و آزمون های غیرمخرب در صورت نیاز
- چک لیست استراکچر خورشیدی تکمیل و امضا شده
- گزارش های عدم انطباق (NCR)
- فهرست نواقص و مستندات رفع آنها (Punch List)
- تاییدیه تغییرات فنی و جایگزینی مصالح
- گزارش نهایی کنترل کیفیت سازه خورشیدی
- دستورالعمل نگهداری، بازرسی دوره ای و تعمیرات
- صورت جلسه تحویل و تایید نهایی کارفرما
چک لیست کنترل کیفیت استراکچر خورشیدی ابزاری برای اطمینان از اجرای صحیح سازه، کاهش خطاهای نصب و جلوگیری از هزینه های اصلاح در آینده است. این فرایند از بررسی فونداسیون و کنترل مصالح آغاز می شود و با ارزیابی اتصالات، هندسه سازه، پوشش ضد خوردگی و مدارک تحویل ادامه می یابد. مهم ترین اصل در بازرسی استراکچر خورشیدی، استفاده از معیارهای پذیرش مشخص و قابل اندازه گیری است؛ زیرا کنترل ظاهری به تنهایی نمی تواند ایمنی و عملکرد سازه را تضمین کند. همچنین ثبت نتایج، ردیابی مغایرت ها و تایید اصلاحات، امکان پیگیری کیفیت در دوره بهره برداری را فراهم می کند. در نهایت، استراکچری آماده نصب پنل خواهد بود که از نظر ابعادی و سازه ای با طراحی مصوب مطابقت داشته باشد و تمام کنترل های ضروری آن به تایید رسیده باشند.
سوالات متداول
میزان انحراف مجاز به نوع سازه، طول ریل ها و تلرانس تعیین شده در نقشه اجرایی و دستورالعمل سازنده پنل بستگی دارد.
با کنترل هندسه توسط تجهیزات نقشه برداری، بررسی اتصالات، اندازه گیری ضخامت پوشش و تطبیق ابعاد با نقشه می توان ایرادات را شناسایی کرد.
نقص سازه ای، اتصالات نامطمئن، انحراف خارج از تلرانس، آسیب جدی پوشش محافظ و مغایرت تایید نشده با نقشه از دلایل رد شدن هستند.
بله، وضعیت نشست، ترک خوردگی، جابجایی پایه ها و سلامت محل اتصال انکرها باید پس از نصب نیز بررسی شود.
این گزارش باید شامل مشخصات پروژه، محل بازرسی، معیار پذیرش، مقادیر اندازه گیری شده، مغایرت ها و تایید مسئول کنترل کیفیت باشد.
زمانی که هندسه سازه، اتصالات، پوشش محافظ و مدارک کنترل کیفیت تایید شده و نواقص موثر بر ایمنی و نصب برطرف شده باشند.
