مراحل ساخت ساختمان اسکلت فلزی از ابتدا تا انتها
دسترسی سریع به محتوای این مطلب
راجع به مراحل اجرای فونداسیون، باید اول بدانیم فونداسیون چیست؟ فونداسیون بخش بسیار مهم یک ساختمان را تشکیل می دهد و مجموعهای از بخش های مختلف است که بین زمین و سازه قرار می گیرد و انتقال بار بین آن دو از طریق همین فونداسیون انجام می پذیرد. در واقع وظیفه فونداسیون جلوگیری از ایجاد فشار و نشست زمین است. فونداسیون بسته به نوع مصالح و سیستم ساخت دارای انواع زیادی است؛ اجرای هر نوع فونداسیون باید قدم به قدم و با دقت انجام بگیرد. با توجه به نوسانات بازار و تاثیر مستقیم قیمت آهن بر هزینه های نهایی، انتخاب نوع فونداسیون اهمیت دو چندانی پیدا می کند. در مقاله مرکزآهن پیش رو ضمن معرفی انواع فونداسیون، مراحل اجرای فونداسیون اسکلت فلزی را معرفی خواهیم کرد.
انواع اسکلت فلزی ساختمان
فونداسیون ساختمان بر اساس نوع مصالح و سیستم ساخت، انواع مختلفی دارند، هر کدام از این فونداسیونها برای نوع خاصی از ساختمان ها و سازه ها به کار گرفته می شوند. انتخاب نوع صحیح فونداسیون سازه فلزی نقش بسیار مهمی در افزایش عمر مفید و ایمنی ساختمان دارد.
فونداسیون اسکلت فلزی بر اساس نوع مصالح:
- شامل فونداسیون سنگی
- فونداسیون آجری
- فونداسیون شفتهای
- فونداسیون بتنی
فونداسیون اسکلت فلزی بر اساس نوع سیستم ساخت:
- فونداسیون نقطهای
- فونداسیون نواری
- فونداسیون گسترده
- فونداسیون صفحهای
- فونداسیون مشترک
- فونداسیون باسکول
- فونداسیون کلاف شده
- فونداسیون شمعی
مراحل اجرای فونداسیون اسکلت فلزی
مراحل اجرای فونداسیون اسکلت فلزی کار بسیار دقیقی است و هر مرحله باید با دقت زیاد انجام شود. زیرا فونداسیون اسکلت فلزی بار زیادی را تحمل می کند، اگر به هر دلیلی فونداسیون اسکلت فلزی بدون توجه به معیارهای سلامت ساختمان اجرا شود، ساختمان با مشکلات فنی فراوان مواجه خواهد شد و برای ساکنین آن ساختمان ایمنی لازم را ندارد. پیش از اقدام به اجرای فونداسیون مراحل قبل ز اجرای فونداسیون شامل برسی، زمین و خاک منطقه، مورد بررسی قرار میگیرد تا از استحکام و مقاومت زمین، جهت اجرای فونداسیون اطمینان حاصل شود. مراحل اجرای فونداسیون اسکلت فلزی به ترتیب زیر است.

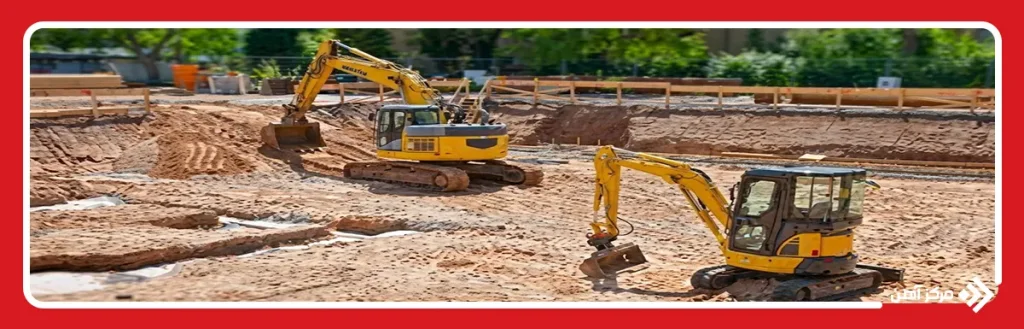

مرحله اول: خاکبرداری
ابتدایی ترین مرله اجرای فونداسیون اسکلت فلزی، خاکبرداری است. در خاکبرداری، زمین ناهموار را صاف و هموار می کنند و اگر موانعی مثل سنگ یا پستی و بلندی نامطلوب روی زمین وجود داشته باشد نیز باید برداشته شود. این مرحله قبل از اجرای فونداسیون انجام می پذیرد. در مقابل خاکبرداری، عملیاتی به نام خاکریزی وجود دارد که برای زمین هایی که دارای حفره و گودی هستند استفاده می شود. خاکریزی کمک می کند تا زمین برای اجرای فونداسیون صاف و هموار شود. بعد از خاک ریزی بر روی زمین، آب ریخته و زمین را به خوبی فشرده می کنند تا آماده گودبرداری شود.
مرحله دوم: پیاده کردن نقشه فونداسیون اسکلت فلزی
بعد از خاکبرداری یکی دیگر از مراحل اجرای فونداسیون اسکلت فلزی، پیاده کردن نقشه فونداسیون روی زمین است. ابتدا شمال جغرافیایی را مشخص کرده و با نقشه فونداسیون منطبق می شود. سپس یک محور مبنای طولی یا عرضی را تعیین کرده و بقیه نقشه را براساس همین محور، پیاده سازی می نمایند.
مرحله سوم: گودبرداری محل فونداسیون
گودبرداری یکی دیگر از مراحل اجرای فونداسیون اسکلت فلزی است که از اهمیت ویژهای برخوردار است. برای انجام عملیات گودبرداری ابتدا ارتفاع خاک را اندازه میگیرند. قبل از گودبرداری نیز شرایط خاک نظیر مقاومت فشاری، میزان آب های زیر زمینی و چسبندگی ذرات خاک بررسی می شوند. این بررسیها معمولا در محیط های آزمایشگاهی انجام می پذیرند. نکته حائز اهمیت راجع به گودبرداری این است که دیواره های گود، ممکن است در حین کار ریزش کرده و مراحل اجرای فونداسیون اسکلت فلزی را با مشکل مواجه کند. از این رو برای جلوگیری از این اتفاق جداره های گودبرداری شمع بندی و مستحکم می شوند. یک راه دیگر برای حل این مشکل، انجام دادن مرحله به مرحله عملیات گودبرداری است. به عنوان مثال ابتدا بخش ستون ها گودبرداری می شود و بعد از قرار دادن ستون ها بقیه قسمت های گودبرداری فونداسیون نیز به تدریج انجام می شود.
مرحله چهارم: اجرای بتن مگر
چهارمین مرحله از سری مراحل اجرای فونداسیون اسکلت فلزی اجرای بتن مگر lean (لاغر) است. بتن مگر مثل هر نوع بتن دیگری ترکیبی از آب، شن، ماسه و سیمان است ولی استحکام بقیه بتن ها را ندارد و صرفا جهت زیرسازی از آن استفاده می شود. در این مرحله برای جدا کردن پی اصلی از سطح زمین حدود ده تا پانزده سانتی متر بتن مگر را اجرا می کنند.
مرحله پنجم: آرماتوربندی
آرماتوربندی از دیگر مراحل اجرای فونداسیون اسکلت فلزی است که از حساسیت خاصی برخوردار است. آرماتوربندی و آرماتورگذاری باید طبق نقشه در محل فونداسیون قرار داده شود و فاصله آنها از بتن مگر حدود چهار سانتی متر است.

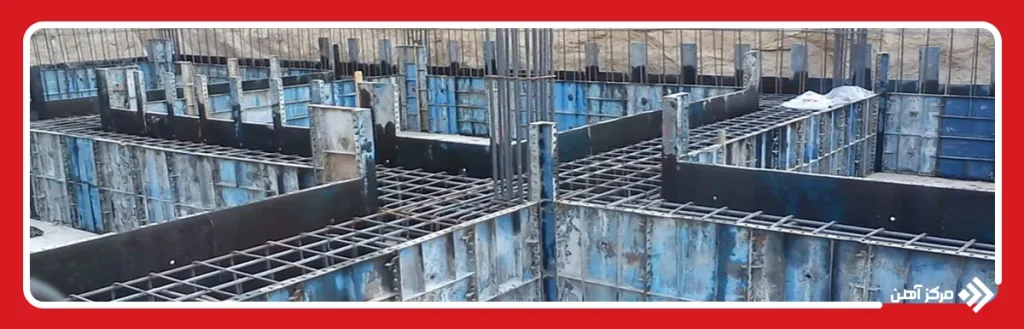

مرحله ششم: قالب بندی فونداسیون اسکلت فلزی
بعد از آرمارتور گذاری، قالب بندی فونداسیون که یکی از مراحل اجرای فونداسیون اسکلت فلزی است شروع می شود. تخته هایی که برای اجرای قالب بندی مورد استفاده قرار می گیرند باید سالم، تخت و بدون گره باشند و از طرفی طوری کار گذاشته شوند که خروج آب اضافه از زیر یا اطراف آنها امکان پذیر باشد.
تخته ها باید بتوانند استانداردهای خواسته شده را پاسخ دهند. به عنوان مثال تخته ها باید بتوانند قالب بتن را همانطور که هست حفظ کنند و از آن در برابر صدمات و لرزش ها محافظت کنند. با توجه به اینکه کیفیت مصالح تاثیر زیادی بر هزینه ها دارد، آگاهی از عواملی مانند قیمت قالب بتن سقف می تواند در برآورد دقیق تر هزینه های پروژه موثر باشد. تخته های قالب بندی باید بتوانند از قالب بتن در برابر سرما و گرما محافظت کرده و بعد از خشک شدن بدون آسیب رساندن به بتن از آن جدا شود.

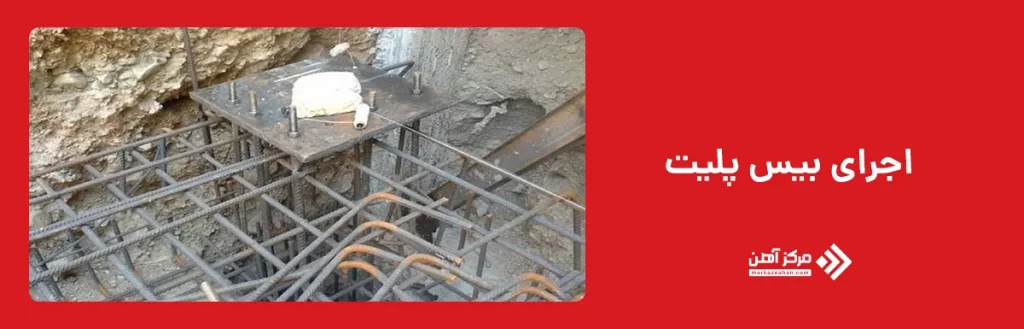

مرحله هفتم: اجرای بیس پلیت BasePlate یا صفحه زیر ستونی
بیس پلیت صفحهای است که در زیر ستون قرار گرفته می شود و وظیفه آن تقسیم بار ستون بر فونداسیون است. صفحه بیس پلیت دارای سوراخ هایی در اطراف برای اتصال به آرماتور و یک سوراخ در مرکز برای خروج هوای اضافه هنگام هواگیری است. صفحات بیس پلیت باید دقیق جای گذاری شوند و زیر آنها با بتن شل پر شود و سپس با محکم کردن پیچ ها هواگیری شوند. زیر صفحات نباید هوایی باقی بماند زیرا باعث ایجاد نشست در زمین می شود.

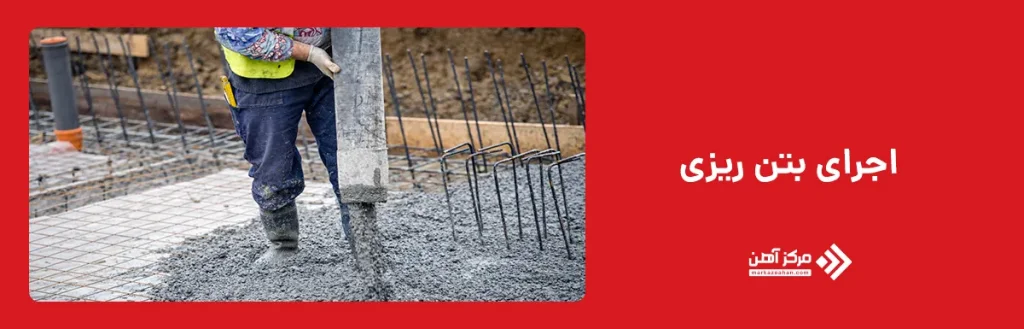

مرحله هشتم: اجرای بتن ریزی
بتن ریزی تقریبا آخرین مرحله از مراحل اجرای فونداسیون اسکلت فلزی است. اجرای بتن باید به صورت هماهنگ و همزمان انجام شود. تمام قسمت های آرماتور و فونداسیون باید به خوبی توسط بتن پوشش داده شوند. قبل از عملیات پاشش، بتن باید در تراک میکسر چندین بار مخلوط شود. بتن بعد از میکس شدن نباید از فاصله زیاد پاشیده شود زیرا احتمال جدا شدن ذرات و خراب شدن بتن وجود دارد. به همین دلیل باید بتن توسط ناودانی های مخصوصی به نام شوت در محل مورد نظر ریخته شود.
مرحله نهم: اجرای اسکلت فلزی
اجرای اسکلت فلزی آخرین مرحله از مراحل اجرای فونداسیون اسکلت فلزی است. اسکلت فلزی بعد از اجرا و تکمیل فونداسیون انجام می شود. در بخش فونداسیون جای قرارگیری ستون ها مشخص شده است و به محض کار گذاشتن ستون ها، تیرهای آهن نیز در جای خود تثبیت شده و اسکلت فلزی شکل می گیرد. استحکام اسکلت فلزی در درجه اول به اجرای صحیح فونداسیون بستگی دارد زیرا سنگینی اسکلت فلزی را تحمل کرده و با تقسیم فشار ناشی از اسکلت فلزی بر زمین مانع از نشست زمین و عواقب بعد از آن می شود.
نکات مهم در اجرای اسکلت فلزی
رعایت نکات ایمنی و فنی در پروژه های ساختمانی اهمیت بالایی دارد و برای دستیابی به یک ساختار استاندارد، مطالعه منابعی مانند مراحل ساخت ساختمان اسکلت فلزی از صفر تا صد pdf می تواند بسیار راهگشا باشد. فرآیند اصلی با بررسی دقیق پلان فونداسیون اسکلت فلزی آغاز می شود که نقشهی دقیق اجرا را مشخص می کند. در ادامه، آرماتور بندی فونداسیون اسکلت فلزی باید با دقت فراوان انجام شود تا استحکام بتن تضمین گردد. انتخاب صحیح انواع فونداسیون اسکلت فلزی بر اساس نوع خاک و باربری، یکی از کلیدی ترین تصمیمات در فونداسیون سازه فلزی است که حتی در پروژه های کوچک مانند فونداسیون ساختمان دو طبقه فلزی نیز باید به دقت رعایت شود. قبل از هر چیز، مراحل قبل از اجرای فونداسیون باید به طور کامل پایش شوند تا زمین آماده شود. پس از آن، مراحل فونداسیون ساختمان و اجرای فونداسیون ساختمان طبق اصول مهندسی پیش می روند. دانستن اینکه مرحله فونداسیون ساختمان چیست و چه تاثیری بر پایداری دارد، به مهندسان کمک می کند تا در مرحله فونداسیون بهترین کیفیت را ارائه دهند.
در این مقاله اطلاعاتی جامع راجع به مراحل اجرای فونداسیون اسکلت فلزی در اختیار شما قرار دادیم. فونداسیون یا پیریزی مهمترین قسمت هر سازه است که باید با دقت فراوانی اجرا شود. فونداسیونها انواع مختلفی دارند و هر کدام برای نوع خاصی از ساختمانها به کار گرفته میشود. در صورت اجرای غیر اصولی و یا بدون دقت و تمرکز از استحکام سازه کاسته شده و احتمال غیر هم تراز شدن سازه به دلیل جایگیری غلط بیس پلیتها وجود خواهد داشت.
سوالات متداول
مراحل ساخت ساختمان اسکلت فلزی از بررسی و آماده سازی زمین، بتن ریزی فونداسیون (پی ریزی) و نصب ستون ها شروع می شود.
مهم ترین مرحله، اجرای دقیق فونداسیون و نصب صحیح اتصالات ستون به فونداسیون (بیس پلیت) است، زیرا استحکام کل سازه به آن وابسته است.
بیس پلیت ستون های فلزی را به فونداسیون بتنی متصل کرده و بارهای وارده از سازه را به زمین منتقل می کند و پایداری ستون ها را تضمین می نماید.
بتن مگر (بتن زیرسازی) برای ایجاد یک سطح صاف و تمیز زیر فونداسیون اصلی اجرا می شود تا از آلودگی خاک به بتن اصلی جلوگیری کرده و سطحی یکنواخت برای آرماتوربندی فراهم آورد.
انتخاب بین این دو بسته به نوع پروژه، شرایط محیطی و بارهای وارده متفاوت است؛ اما اتصالات پیچ و مهره ای معمولاً سرعت اجرای بالاتری دارند و کنترل کیفیت آن ها راحت تر است، در حالی که اتصالات جوشی در برخی شرایط اقتصادی تر یا یکپارچه تر هستند.
رعایت دقیق نقشه های اجرایی، کنترل کیفیت جوش ها و پیچ ها، تراز بودن ستون ها و ایمنی کارگران در حین نصب از مهم ترین نکات هستند.
مدت زمان اجرا بستگی به مساحت، تعداد طبقات و شرایط پروژه دارد، اما به طور معمول اجرای اسکلت فلزی نسبت به سایر روش ها سرعت بالاتری دارد و می تواند از چند ماه تا بیش از یک سال متغیر باشد.
مرکزآهن، مرجعی تخصصی و به روز برای کسب دانش و اطلاع از آخرین تحولات بازار آهن و فولاد است. با وبلاگ جامع ما، همیشه از آخرین اخبار و اطلاعات این صنعت آگاه باشید.
- ارسال شده توسط :کاربر ناشناس1 سال پیشسلام وقت بخیر چند روز پس از اجرای بتن ریزی فونداسیون میتوان اسکلت فلزی را اجرا نمود؟
- ارسال شده توسط :کارشناس مرکزآهن1 سال پیشسلام و عرض ادب زمان اجرای اسکلت فلزی پس از بتن ریزی به عوامل متعددی مثل مقاومت بتن، شرایط محیطی، نوع بتن، تایید آزمایشگاه و ... بستگی دارد. اما در شرایط استاندارد، اجرای اسکلت فلزی پس از 14 روز از بتنریزی، با فرض رسیدن به مقاومت کافی و تأیید آزمایشگاهی، امکانپذیر است.
