ژاکت فولادی چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
ژاکت فولادی یکی از روش های تخصصی مقاوم سازی اعضای سازه ای است که با هدف افزایش ظرفیت باربری، بهبود شکل پذیری و کنترل آسیب های ناشی از ضعف طراحی، فرسودگی یا تغییر کاربری ساختمان اجرا می شود. در این روش، مجموعه ای از ورق ها، نبشی ها، تسمه ها و اتصالات فولادی پیرامون عضو بتنی نصب می شوند تا عملکرد آن در برابر نیروهای فشاری، برشی و خمشی ارتقا یابد. انتخاب نوع ژاکت به شرایط عضو، میزان آسیب، محدودیت های اجرایی و نتایج محاسبات سازه ای وابسته است. از آنجا که مقدار فولاد مصرفی، ضخامت ورق ها و نوع مقاطع بر هزینه پروژه اثر می گذارند، بررسی شرایط بازار و قیمت آهن نیز در برآورد اقتصادی طرح اهمیت دارد. در ادامه این مقاله، ساختار، انواع، دیتایل اجرایی، مراحل نصب، کاربردها، هزینه و نکات فنی ژاکت فولادی را به صورت تخصصی بررسی می کنیم.
ژاکت فولادی چیست؟
ژاکت فولادی یک سیستم تقویتی محصور کننده است که پیرامون ستون، تیر یا ناحیه اتصال نصب می شود و با ایجاد عملکرد مرکب میان بتن موجود و اجزای فولادی، مقاومت عضو را افزایش می دهد. این سیستم می تواند به صورت پیوسته یا موضعی اجرا شود و بسته به نوع طراحی، شامل چهار نبشی گوشه، ورق های جانبی، تسمه های رابط، بولت، انکر مکانیکی، جوش و ملات پرکننده باشد. در تحلیل سازه ای، ژاکت فلزی باید بتواند مسیر انتقال نیرو را به شکل قابل کنترل تغییر دهد و از تمرکز تنش در نواحی ضعیف جلوگیری کند.
در پروژه هایی که ضعف ستون، کمبود آرماتور عرضی، مقاومت پایین بتن یا آسیب در ناحیه اتصال مشاهده می شود، ژاکت فولادی می تواند بخشی از روش های مقاوم سازی اتصالات بتنی باشد. این روش علاوه بر افزایش ظرفیت محوری، می تواند مقاومت برشی، سختی جانبی و شکل پذیری عضو را نیز بهبود دهد. عملکرد صحیح سیستم وابسته به تماس مناسب فولاد با سطح بتن، مهار کافی اجزا و انتقال موثر نیرو میان ژاکت و عضو اصلی است.

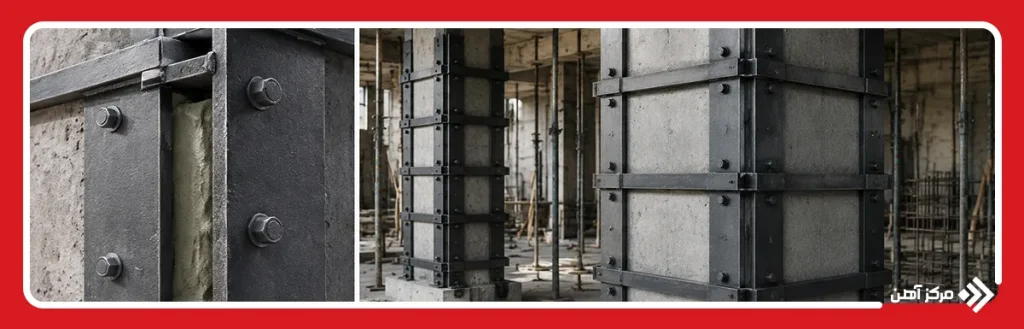

دتایل ژاکت فولادی
دتایل ژاکت فولادی باید بر اساس نوع عضو، نیروهای طراحی و وضعیت واقعی سازه تهیه شود. در ستون های بتنی، معمولا نبشی ها در چهار گوشه عضو قرار می گیرند و به وسیله تسمه های افقی یا ورق های پیرامونی به یکدیگر متصل می شوند. فاصله تسمه ها، ضخامت نبشی ها، طول جوش ها و تعداد بولت ها باید از طریق محاسبات تعیین شود. در برخی طرح ها، فضای میان فولاد و بتن با گروت بدون انقباض پر می شود تا تماس کامل ایجاد شده و انتقال تنش به صورت یکنواخت انجام گیرد.
در مقاوم سازی ساختمان، دیتایل اجرایی نباید فقط به نصب مقاطع فولادی محدود شود. نحوه اتصال ژاکت به فونداسیون، امتداد آن در طول عضو، عبور از ناحیه تیر و ستون، محل وصله ها و جلوگیری از کمانش موضعی ورق ها نیز باید بررسی شود. هرگونه ضعف در این نقاط می تواند باعث شود ژاکت پیش از رسیدن عضو به ظرفیت مورد انتظار دچار لغزش، جداشدگی یا تغییر شکل نامطلوب شود.
انواع ژاکت فولادی
ژاکت های فولادی بر اساس شکل اجزای تقویتی، میزان پوشش عضو و نوع عملکرد سازه ای دسته بندی می شوند. انتخاب هر نوع باید بر مبنای نوع ضعف عضو، فضای در دسترس، محدودیت معماری و ظرفیت مورد نیاز انجام شود.
- ژاکت فولادی با نبشی و تسمه: در این روش، نبشی ها در گوشه های عضو قرار می گیرند و تسمه های فولادی در فواصل مشخص آنها را به هم متصل می کنند. این سیستم برای تقویت ستون های بتنی بسیار رایج است.
- ژاکت فولادی با ورق پیوسته: ورق های فولادی تمام یا بخش عمده سطح عضو را می پوشانند و محصورشدگی بیشتری ایجاد می کنند. این روش برای اعضای با ضعف شدید یا نیاز به افزایش قابل توجه سختی مناسب است.
- ژاکت فولادی موضعی: فقط در بخش آسیب دیده یا ناحیه بحرانی عضو اجرا می شود. این نوع ژاکت در تقویت گره ها، پای ستون ها و نواحی دارای ترک برشی کاربرد دارد.
- ژاکت فولادی ترکیبی: در این سیستم، فولاد با گروت، بتن جدید، بولت یا مصالح کامپوزیتی ترکیب می شود تا چند مکانیزم مقاومتی به صورت همزمان فعال شوند.
- ژاکت فولادی باز: در بعضی اعضا، فولاد به صورت کامل پیرامون مقطع بسته نمی شود و فقط در وجوه بحرانی نصب می شود. این روش بیشتر برای ژاکت فولادی تیر یا اعضایی با محدودیت دسترسی استفاده می شود.
| نوع ژاکت فولادی | ساختار کلی | کاربرد اصلی |
|---|---|---|
| نبشی و تسمه | نبشی در گوشه ها و تسمه های رابط | تقویت ستون های بتنی |
| ورق پیوسته | پوشش کامل یا گسترده سطح عضو | افزایش محصورشدگی و سختی |
| موضعی | نصب در بخش آسیب دیده | تقویت گره، پای ستون و نواحی بحرانی |
| ترکیبی | فولاد همراه گروت، بتن یا کامپوزیت | افزایش همزمان چند ظرفیت سازه ای |
| باز | پوشش بخشی از وجوه عضو | تقویت تیر و اعضای با دسترسی محدود |
کاربردهای ژاکت فولادی
مقاوم سازی با ژاکت فولادی در پروژه های تعمیر، بهسازی لرزه ای و افزایش ظرفیت سازه استفاده می شود. مهم ترین کاربردهای آن عبارتند از:
- افزایش ظرفیت باربری ستون های بتنی
- افزایش مقاومت برشی تیر و ستون
- اصلاح ضعف اتصالات تیر به ستون
- تقویت ستون های آسیب دیده بر اثر زلزله
- جبران کمبود آرماتور طولی یا عرضی
- افزایش شکل پذیری اعضای بتنی
- تقویت سازه هنگام تغییر کاربری
- افزایش ظرفیت سازه برای افزودن طبقه
- کنترل کمانش میلگردهای طولی
- تقویت نواحی دارای ترک های گسترده
- مقاوم سازی پایه پل ها و سازه های صنعتی
- بهبود عملکرد لرزه ای طبقات ضعیف

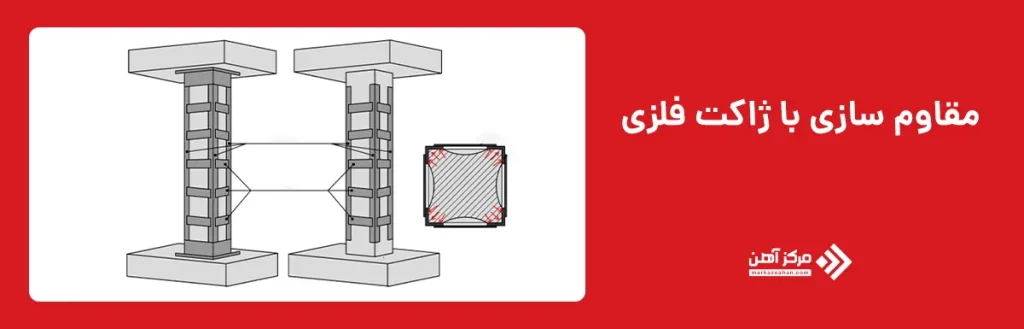

مقاوم سازی با ژاکت فلزی
مقاوم سازی با ژاکت فلزی زمانی انجام می شود که عضو موجود ظرفیت کافی برای تحمل بارهای جدید یا نیروهای ناشی از زلزله را نداشته باشد. در این روش، اجزای فولادی به گونه ای طراحی می شوند که بخشی از بار عضو را جذب کنند یا با ایجاد محصورشدگی، ظرفیت بتن و آرماتورهای داخلی را افزایش دهند. Steel Jacketing می تواند بدون افزایش زیاد ابعاد عضو، مقاومت قابل توجهی ایجاد کند و به همین دلیل در ساختمان های دارای محدودیت فضایی گزینه مناسبی است.
در مقاوم سازی با ژاکت فولادی باید مشخص شود که هدف اصلی افزایش مقاومت محوری، خمشی، برشی یا شکل پذیری است. نوع چیدمان ورق ها و نبشی ها برای هر هدف متفاوت خواهد بود. برای نمونه، افزایش ظرفیت برشی به تسمه های متراکم تر نیاز دارد، در حالی که افزایش ظرفیت محوری بیشتر به سطح مقطع نبشی ها، ورق ها و کیفیت انتقال نیرو در انتهای ژاکت وابسته است.
مقاوم سازی ستون با ژاکت فولادی
ژاکت فولادی ستون معمولا با نصب نبشی در چهار گوشه و اتصال آنها به وسیله تسمه یا ورق اجرا می شود. این سیستم باعث محصورشدگی بتن، کاهش گسترش ترک ها و جلوگیری از کمانش زودهنگام میلگردهای طولی می شود. در ژاکت فولادی ستون بتنی، آماده سازی سطح و پر کردن فضای میان نبشی و بتن اهمیت زیادی دارد؛ زیرا وجود حفره می تواند انتقال بار را مختل کند.
تقویت ستون بتنی با ژاکت فلزی باید از تراز فونداسیون تا محل مورد نیاز امتداد پیدا کند. اگر ژاکت فقط در بخش میانی ستون نصب شود، انتقال نیرو در ابتدا و انتهای آن باید با بولت، ورق انتهایی یا اتصال مستقیم به تیر و فونداسیون تامین شود. در غیر این صورت، ظرفیت محاسباتی اجزای فولادی در عمل فعال نخواهد شد.

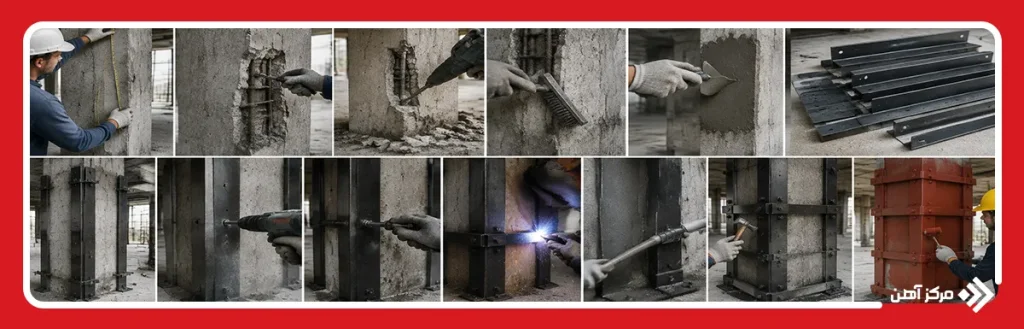

مراحل اجرای ژاکت فولادی
اجرای ژاکت فولادی باید طبق نقشه های محاسباتی، دستورالعمل جوشکاری و ضوابط کنترل کیفیت انجام شود. مراحل اصلی عبارتند از:
- برداشت دقیق ابعاد عضو و ثبت وضعیت ترک ها و خرابی ها
- انجام آزمایش های لازم برای تعیین مقاومت بتن و وضعیت آرماتورها
- تخریب بخش های سست، پوک و جداشده بتن
- پاک سازی سطح بتن و زنگ زدایی میلگردهای نمایان
- ترمیم موضعی بتن با ملات یا گروت مناسب
- ساخت نبشی ها، ورق ها و تسمه ها مطابق نقشه
- نصب موقت اجزای ژاکت و کنترل شاقولی و تراز
- سوراخ کاری و نصب انکرها یا بولت های اتصال
- اجرای جوش ها طبق توالی مشخص برای کنترل تغییر شکل
- تزریق گروت بدون انقباض در فضاهای خالی
- کنترل ابعادی، بازرسی جوش و بررسی پیوستگی اتصالات
- اجرای پوشش ضد خوردگی یا حفاظت در برابر آتش
مقایسه ژاکت فولادی با سایر روش های مقاوم سازی
انتخاب روش مقاوم سازی باید بر اساس ظرفیت مورد نیاز، شرایط بهره برداری، محدودیت اجرایی، وزن اضافه شده و دوام سیستم انجام شود. ژاکت فولادی در بسیاری از پروژه ها سرعت اجرای بالایی دارد، اما همیشه تنها گزینه مناسب نیست.
| معیار مقایسه | ژاکت فولادی | ژاکت بتنی | FRP |
|---|---|---|---|
| وزن اضافه شده | متوسط | زیاد | بسیار کم |
| افزایش ابعاد عضو | کم | زیاد | ناچیز |
| سرعت اجرا | بالا | پایین تر به دلیل قالب بندی و گیرش بتن | بالا |
| افزایش ظرفیت باربری | زیاد | زیاد | متوسط تا زیاد |
| افزایش سختی | زیاد | بسیار زیاد | محدودتر |
| افزایش شکل پذیری | مناسب | مناسب | بسیار مناسب در محصورشدگی |
| مقاومت در برابر خوردگی | نیازمند پوشش محافظ | مناسب | بسیار بالا |
| مقاومت در برابر آتش | نیازمند پوشش ضد حریق | مناسب تر | ضعیف و وابسته به رزین |
| تجهیزات مورد نیاز | جوشکاری، برشکاری و نصب فولاد | قالب بندی، آرماتوربندی و بتن ریزی | تجهیزات سبک و چسب اپوکسی |
| اشغال فضای معماری | کم | زیاد | بسیار کم |
| کنترل کیفیت اجرا | وابسته به جوش، انکر و گروت | وابسته به بتن ریزی و اتصال بتن قدیم و جدید | وابسته به آماده سازی سطح و چسبندگی |
| کاربرد مناسب | افزایش زیاد مقاومت و انتقال مستقیم نیرو | افزایش همزمان ابعاد، سختی و ظرفیت عضو | محصورشدگی و تقویت اعضای دارای محدودیت فضا |
مقایسه ژاکت فولادی با ژاکت بتنی
ژاکت بتنی با افزودن آرماتور و بتن جدید پیرامون عضو اجرا می شود و معمولا افزایش قابل توجهی در ابعاد و وزن سازه ایجاد می کند. این روش برای افزایش سختی و ظرفیت باربری مناسب است، اما به قالب بندی، آرماتوربندی و زمان کافی برای رسیدن بتن به مقاومت نیاز دارد. در مقابل، ژاکت فولادی ضخامت کمتری دارد، سریع تر اجرا می شود و فضای معماری کمتری اشغال می کند. با این حال، حساسیت آن به خوردگی و آتش بیشتر است و کیفیت جوش و اتصالات نقش تعیین کننده ای در عملکرد دارد.
مقایسه ژاکت فولادی با FRP
FRP وزن بسیار کمی دارد و بدون افزایش محسوس ابعاد عضو اجرا می شود. این مصالح در برابر خوردگی مقاوم هستند و برای محصورشدگی ستون عملکرد مناسبی دارند. با این حال، مقاومت آنها در برابر حرارت محدود است و در برخی کاربردها افزایش سختی کمتری نسبت به فولاد ایجاد می کنند. ژاکت فولادی قابلیت تحمل بارهای بزرگ تر و انتقال مستقیم نیرو را دارد، اما اجرای آن سنگین تر است و به تجهیزات جوشکاری و حفاظت سطحی نیاز دارد.
مزایا و معایب مقاوم سازی با ژاکت فولادی
ژاکت فولادی از نظر اجرایی و سازه ای مزایای متعددی دارد، اما محدودیت های آن نیز باید پیش از انتخاب روش بررسی شود.
| معیار | مزایا | معایب |
|---|---|---|
| ظرفیت باربری | افزایش مقاومت فشاری، خمشی و برشی | وابستگی عملکرد به کیفیت اتصال و مهار ژاکت |
| شکل پذیری | بهبود رفتار لرزه ای و کاهش احتمال شکست ترد | اجرای نادرست می تواند سختی نامتوازن ایجاد کند |
| ابعاد و وزن | افزایش کمتر ابعاد نسبت به ژاکت بتنی | وزن بیشتر از روش FRP |
| سرعت اجرا | اجرای نسبتا سریع و بدون قالب بندی گسترده | نیازمند برشکاری، جوشکاری و ساخت دقیق |
| تقویت موضعی | مناسب برای ستون، تیر و ناحیه اتصال | نیازمند دسترسی کافی به عضو سازه ای |
| دوام | عمر مناسب با اجرای پوشش محافظ | حساسیت به خوردگی و رطوبت |
| مقاومت در برابر آتش | قابلیت استفاده از پوشش ضد حریق | افت مقاومت فولاد در دمای بالا |
| کنترل کیفیت | امکان بررسی ورق، جوش، بولت و گروت | ضعف هر اتصال می تواند عملکرد کل ژاکت را کاهش دهد |
| هزینه | مناسب برای پروژه های دارای محدودیت فضا | وابسته به قیمت فولاد، جوشکاری و پوشش محافظ |
نکات مهم در اجرای ژاکت فولادی
کیفیت اجرای ژاکت فلزی به اندازه طراحی آن اهمیت دارد. مهم ترین نکات اجرایی عبارتند از:
- آماده سازی کامل سطح: بتن های سست باید حذف شوند و سطح عضو عاری از گرد و غبار، روغن و مصالح جداشده باشد.
- کنترل فضای خالی: فاصله میان فولاد و بتن باید با گروت مناسب پر شود تا تماس کامل و انتقال تنش یکنواخت ایجاد شود.
- جلوگیری از جوشکاری نامتقارن: توالی نامناسب جوش می تواند باعث تابیدگی ورق ها و ایجاد تنش پسماند شود.
- مهار انتهای ژاکت: ابتدا و انتهای ژاکت باید به عضو اصلی، تیر یا فونداسیون متصل شوند تا مسیر انتقال نیرو کامل باشد.
- کنترل خوردگی: سطح اجزای فولادی باید رنگ آمیزی، گالوانیزه یا با پوشش مناسب محافظت شود.
- رعایت فاصله تسمه ها: فاصله زیاد تسمه ها ممکن است باعث کمانش موضعی نبشی ها یا کاهش اثر محصورشدگی شود.
- بازرسی جوش: جوش ها باید از نظر طول، ضخامت، پیوستگی و عیوب سطحی کنترل شوند.
- توجه به تاسیسات: اجرای ژاکت نباید به لوله ها، کابل ها و مسیرهای تاسیساتی آسیب وارد کند.
عوامل موثر بر هزینه اجرای ژاکت فولادی
هزینه اجرای ژاکت فولادی به مشخصات عضو، مقدار فولاد و شرایط کارگاه وابسته است. عوامل اصلی عبارتند از:
- ابعاد و ارتفاع عضو
- ضخامت ورق ها و نبشی ها
- مقدار فولاد مصرفی
- تعداد تسمه ها و اتصالات
- نوع و تعداد انکرها
- میزان تخریب و ترمیم بتن
- حجم گروت مصرفی
- پیچیدگی دیتایل اجرایی
- شرایط دسترسی به عضو
- هزینه جوشکاری و نصب
- نیاز به داربست یا مهاربندی
- نوع پوشش ضد خوردگی
- الزامات حفاظت در برابر حریق
- هزینه آزمایش و کنترل کیفیت
در مجموع، ژاکت فولادی روشی موثر برای افزایش مقاومت، سختی و شکل پذیری اعضای بتنی است و در تقویت ستون، تیر و اتصالات کاربرد گسترده ای دارد. موفقیت این سیستم به طراحی دقیق، انتخاب صحیح مقاطع، آماده سازی اصولی سطح و اجرای کنترل شده اتصالات وابسته است. مقاوم سازی با ژاکت فلزی زمانی نتیجه مطلوب ایجاد می کند که مسیر انتقال نیرو، مهار انتهای ژاکت، کیفیت جوش و حفاظت فولاد به صورت همزمان در نظر گرفته شوند. به همین دلیل، طراحی و اجرای ژاکت های فولادی باید توسط مهندس سازه و تیم اجرایی متخصص انجام شود.
سوالات متداول
ژاکت فلزی مجموعه ای از ورق، نبشی و تسمه فولادی است که برای افزایش مقاومت، سختی و شکل پذیری عضو سازه ای نصب می شود.
بله، اما افزایش ابعاد ستون در این روش معمولا کم و بسیار محدودتر از اجرای ژاکت بتنی است.
فولاد در دمای بالا مقاومت خود را از دست می دهد؛ بنابراین ژاکت باید با پوشش ضد حریق محافظت شود.
گروت فضای خالی میان فولاد و بتن را پر کرده و انتقال یکنواخت نیرو بین ژاکت و عضو اصلی را امکان پذیر می کند.
ضخامت ناکافی ورق، فاصله زیاد تسمه ها، جوش نامناسب، مهار ضعیف و تمرکز تنش می توانند باعث کمانش شوند.
مدت اجرا به تعداد اعضا، پیچیدگی دیتایل و شرایط دسترسی بستگی دارد، اما معمولا از ژاکت بتنی سریع تر است.
مقدار و ضخامت فولاد، ابعاد عضو، نوع اتصالات، حجم جوشکاری، گروت، پوشش محافظ و شرایط اجرا بر قیمت اثر دارند.
بله، پس از ارزیابی میزان آسیب می توان از آن برای تقویت ستون ها، تیرها و اتصالات آسیب دیده استفاده کرد.
زمانی که عضو سازه ای با کمبود ظرفیت باربری، ضعف برشی، شکل پذیری ناکافی یا آسیب موضعی روبرو باشد.
