ترانسمیتر دما چیست و چه کاربردی در صنایع فولاد دارد؟

ترانسمیتر دما یکی از تجهیزات حیاتی در سیستم های کنترل صنعتی است که نقش اصلی آن تبدیل سیگنال سنسورهای دمایی به یک سیگنال استاندارد قابل انتقال و پردازش می باشد. در صنایع فولاد که دما در کوره ها به سطوح بسیار بالا و حساس می رسد، استفاده از این تجهیز برای کنترل دقیق فرآیند ذوب و عملیات حرارتی ضروری است. اگر دما به درستی کنترل نشود، کیفیت محصول نهایی و راندمان تولید به شدت کاهش پیدا می کند.

از طرف دیگر، نوسانات بازار و تغییرات مرتبط با قیمت آهن نیز باعث شده کنترل دقیق فرآیند تولید اهمیت بیشتری پیدا کند، زیرا کوچکترین خطا در دما می تواند هزینه های تولید را افزایش دهد. به همین دلیل انتخاب تجهیزات دقیق و پایدار در خطوط فولاد اهمیت ویژه ای دارد و در ادامه این مقاله به بررسی کامل این تجهیز خواهیم پرداخت.

ترانسمیتر دما چیست؟

ترانسمیتر دما چیست در واقع به دستگاهی گفته می شود که سیگنال خروجی سنسورهای دما مانند ترموکوپل یا RTD را دریافت کرده و آن را به سیگنال استاندارد صنعتی مثل 4 تا 20 میلی آمپر تبدیل می کند. این تبدیل باعث می شود سیگنال بتواند بدون افت کیفیت در فواصل طولانی و محیط های نویزی صنعتی منتقل شود. در سیستم های کوره ای، سنسورهای دما مانند ترموکوپل نقش اندازه گیری مستقیم حرارت را دارند.

اما برای دقت و پایداری بیشتر، از ترانسمیتر در کنار آنها استفاده می شود. به همین دلیل در طراحی سیستم های حرارتی، اینکه درک کنیم ترموکوپل کوره چیست اهمیت زیادی دارد و انتخاب صحیح آن مستقیما روی دقت اندازه گیری تاثیر می گذارد.در زبان انگلیسی، ترانسمیتر دما به انگلیسی Temperature Transmitter نامیده می شود و در صنایع پیشرفته فولاد به عنوان یک تجهیز استاندارد کنترلی شناخته می شود.

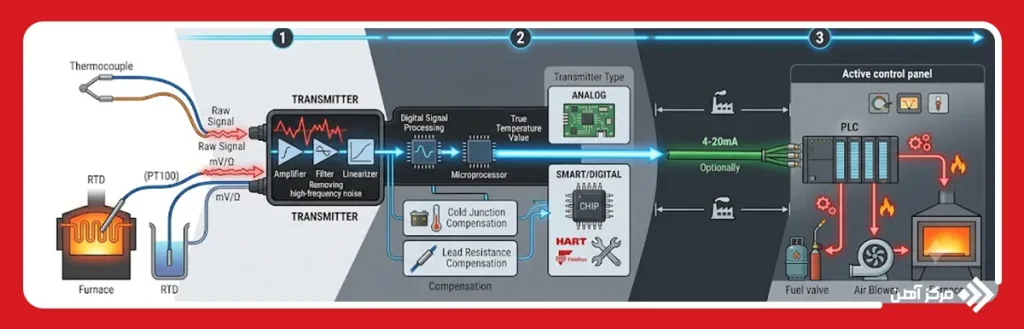

ترانسمیتر دما چگونه کار می‌ کند؟

ترانسمیتر دما یک تجهیز واسط بین سنسور دما (ترموکوپل یا RTD) و سیستم کنترل صنعتی (PLC یا DCS) است. در سطح اول، این تجهیز سیگنال بسیار ضعیف سنسور را دریافت می کند؛ برای مثال ترموکوپل یک ولتاژ در حد میلی ولت تولید می کند که به شدت تحت تاثیر نویز الکترومغناطیسی، طول کابل و تغییرات محیطی قرار دارد. ترانسمیتر این سیگنال خام را دریافت کرده و ابتدا آن را تقویت، فیلتر و خطی سازی می کند تا اثرات خطاهای محیطی حذف شود.

در مرحله دوم، ترانسمیتر با استفاده از مدارهای جبران سازی (Compensation) مانند جبران اتصال سرد در ترموکوپل ها، مقدار واقعی دما را محاسبه می کند. سپس این مقدار را به یک سیگنال استاندارد صنعتی تبدیل می کند. اینجا مفهوم انواع ترانسمیتر دما مطرح می شود، زیرا برخی مدل ها آنالوگ هستند و برخی دیجیتال یا هوشمند (Smart) که قابلیت کالیبراسیون، عیب یابی و ارتباط HART یا Fieldbus دارند.

در مرحله نهایی، خروجی به صورت ترانسمیتر دما به جریان 4 تا 20 میلی آمپر یا گاهی سیگنال ولتاژی به سیستم کنترل ارسال می شود. این جریان استاندارد باعث می شود حتی در کابل کشی های طولانی در محیط های خشن مثل کوره های فولاد، افت سیگنال رخ ندهد. در این مرحله داده وارد PLC می شود و سیستم کنترل بر اساس آن فرمان های تنظیم دما، سوخت یا جریان هوا را صادر می کند، که در نهایت پایداری فرآیند حرارتی را تضمین می کند.

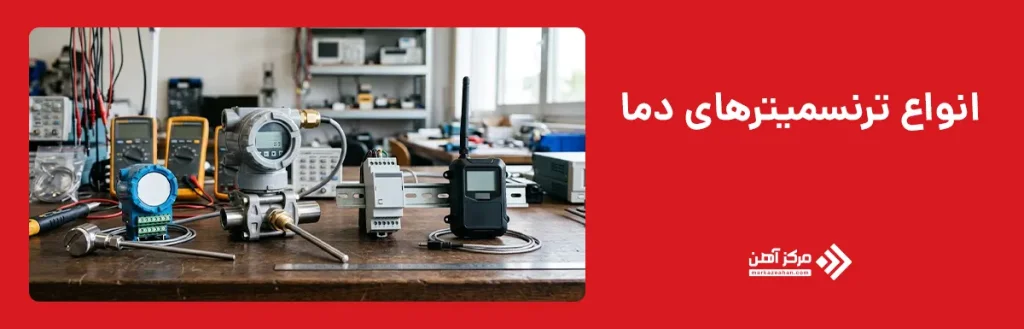

انواع ترنسمیترهای دما

ترانسمیترهای دما در صنایع مختلف به ویژه در محیط های سنگین مانند فولادسازی، بر اساس شرایط نصب، سطح دقت، نوع پردازش سیگنال و نیاز سیستم کنترلی به دسته های مختلف تقسیم می شوند. این تقسیم بندی کمک می کند انتخاب تجهیز متناسب با شرایط فرآیند انجام شود تا هم دقت اندازه گیری بالا باشد و هم پایداری سیستم حفظ شود. در بسیاری از پروژه های صنعتی، موضوعاتی مثل قیمت ترانسمیتر دما نیز در کنار مشخصات فنی در تصمیم گیری نهایی نقش دارند.

انواع ترنسمیترهای دما از لحاظ روش نصب

از نظر روش نصب، ترانسمیترهای دما به گونه ای طراحی می شوند که یا در نزدیکی سنسور قرار بگیرند یا در تابلوهای کنترل و یا مستقیما در محیط صنعتی نصب شوند. این تفاوت در نصب تاثیر مستقیم بر میزان نویز پذیری، سهولت تعمیرات و پایداری سیگنال دارد.

1. ترانسمیتر هد مونت (Head Mounted)
این نوع داخل هد سنسورهای دما مانند ترموکوپل یا RTD نصب می شود و در واقع نزدیک ترین نقطه به عنصر اندازه گیری است. این ویژگی باعث می شود طول کابل سیگنال بسیار کوتاه باشد و در نتیجه نویز الکترومغناطیسی و افت سیگنال به حداقل برسد.
در صنایع فولاد، به دلیل وجود میدان های مغناطیسی قوی و دمای بالا، این نوع بسیار پرکاربرد است. همچنین نصب آن داخل هد باعث می شود کل سیستم یکپارچه تر و پایدارتر عمل کند.

2. ترانسمیتر ریل مونت (Rail Mounted)
این مدل روی ریل استاندارد DIN داخل تابلوهای برق یا اتاق کنترل نصب می شود. مزیت اصلی آن دسترسی آسان برای تنظیم، تعمیر و کالیبراسیون است.
در سیستم هایی که چندین ورودی دما وجود دارد، استفاده از این نوع باعث نظم در سیم کشی و مدیریت بهتر سیگنال ها می شود. با این حال، چون فاصله آن از سنسور بیشتر است، نسبت به هد مونت کمی بیشتر در معرض نویز قرار دارد و نیاز به کابل کشی استاندارد دارد.

3. ترانسمیتر فیلد مونت (Field Mounted)
این نوع برای نصب مستقیم در محیط صنعتی طراحی شده و دارای بدنه کاملا مقاوم در برابر گرد و غبار، رطوبت، ضربه و دمای بالا است.
در محیط های بسیار خشن مانند کنار کوره ها یا خطوط ذوب فولاد استفاده می شود. مزیت اصلی آن حذف نیاز به تابلو مجزا و مقاومت بالا در شرایط سخت است. این نوع معمولا گران تر است اما در محیط های صنعتی سنگین، عملکرد بسیار قابل اعتمادی دارد.

نوع ترانسمیتر	محل نصب	مزیت اصلی	سطح مقاومت	کاربرد
هد مونت	روی سنسور	کاهش نویز و دقت بالا	متوسط تا بالا	کوره ها و فولاد
ریل مونت	تابلو کنترل	دسترسی آسان	متوسط	اتوماسیون صنعتی
فیلد مونت	محیط صنعتی	مقاومت بسیار بالا	بسیار بالا	محیط های سخت

انواع ترانسمیتر دما از لحاظ کارکرد

از نظر کارکرد، ترانسمیترهای دما بر اساس سطح پردازش سیگنال، هوشمندی و قابلیت ارتباطی دسته بندی می شوند. این تفاوت تعیین می کند که دستگاه تا چه حد می تواند داده ها را پردازش کرده و در سیستم های پیشرفته صنعتی نقش داشته باشد.

1. ترانسمیتر آنالوگ
این نوع ساده ترین ساختار را دارد و تنها وظیفه آن تبدیل سیگنال سنسور به خروجی استاندارد 4 تا 20 میلی آمپر است.
در این مدل هیچ پردازش پیشرفته ای روی سیگنال انجام نمی شود و تنظیمات آن بسیار محدود است. مزیت اصلی آن قیمت پایین و ساختار ساده است، اما در مقابل دقت و امکانات کمتری دارد. این نوع بیشتر در سیستم های عمومی یا کم اهمیت استفاده می شود.

2. ترانسمیتر دیجیتال
در این نوع، سیگنال ورودی علاوه بر تبدیل، وارد یک پردازشگر داخلی می شود که عملیات فیلتر نویز، خطی سازی و اصلاح خطا را انجام می دهد.
این مدل دقت بالاتری نسبت به نوع آنالوگ دارد و در فرآیندهایی که نیاز به کنترل دقیق تر دما دارند استفاده می شود. همچنین قابلیت تنظیم نرم افزاری دارد که انعطاف پذیری سیستم را افزایش می دهد.

3. ترانسمیتر هوشمند (Smart Transmitter)
پیشرفته ترین نوع ترانسمیتر دما است که علاوه بر پردازش کامل سیگنال، قابلیت ارتباط دیجیتال مانند HART یا Fieldbus را نیز دارد.
این نوع امکان مانیتورینگ لحظه ای، کالیبراسیون از راه دور، تشخیص خطا و حتی ثبت داده ها را فراهم می کند. در صنایع حساس مانند فولاد، نفت و پتروشیمی استفاده از این مدل به دلیل دقت بسیار بالا و قابلیت اطمینان زیاد بسیار رایج است.

نوع کارکرد	دقت اندازه گیری	قابلیت ها	سطح هوشمندی	کاربرد
آنالوگ	متوسط	ساده	پایین	کاربرد عمومی
دیجیتال	بالا	فیلتر و پردازش	متوسط	صنایع دقیق
هوشمند	بسیار بالا	عیب یابی و ارتباط صنعتی	بالا	فولاد و صنایع حساس

کاربردهای ترانسمیتر دما در صنایع فولاد

در صنایع فولاد، کنترل دما یکی از حیاتی ترین پارامترهای فرآیند تولید است، زیرا کوچک ترین نوسان می تواند کیفیت محصول نهایی، مصرف انرژی و حتی ایمنی تجهیزات را تحت تاثیر قرار دهد. ترانسمیتر دما در این صنعت نقش یک واسط دقیق و پایدار را بین سنسورهای دما و سیستم کنترل ایفا می کند و باعث می شود داده های حرارتی با کمترین خطا به سیستم های کنترلی منتقل شوند. به همین دلیل بررسی دقیق کاربرد ترانسمیتر دما در بخش های مختلف فولاد اهمیت ویژه ای دارد، مخصوصا هنگام تصمیم گیری برای خرید ترانسمیتر دما متناسب با شرایط فرآیند.

1. کنترل دمای کوره های ذوب و احیا
یکی از مهم ترین کاربردها در کوره های ذوب آهن و فولاد است، جایی که دما به بیش از 1200 درجه سانتیگراد می رسد. ترانسمیتر دما سیگنال ترموکوپل های مقاوم را دریافت کرده و آن را به سیگنال استاندارد تبدیل می کند تا سیستم کنترل بتواند سوخت، هوا و فرآیند احتراق را تنظیم کند. این کنترل دقیق باعث افزایش راندمان و کاهش مصرف انرژی می شود.

2. پایش دمای ریخته گری و قالب ها
در فرآیند ریخته گری، دمای مذاب فولاد و قالب ها باید در محدوده دقیقی حفظ شود تا از ایجاد ترک، تخلخل و نقص ساختاری جلوگیری شود. ترانسمیترها در این بخش کمک می کنند تا تغییرات دمایی به صورت لحظه ای به سیستم کنترل ارسال شود و کیفیت محصول نهایی حفظ گردد.

3. کنترل دمای نورد گرم و سرد
در خطوط نورد، کنترل دما تاثیر مستقیم بر خواص مکانیکی فولاد دارد. ترانسمیتر دما در این بخش برای پایش دمای ورق ها و غلتک ها استفاده می شود تا فرآیند شکل دهی در شرایط استاندارد انجام شود. هرگونه انحراف دمایی می تواند باعث تغییر ساختار کریستالی فولاد شود.

4. پایش سیستم های خنک کاری صنعتی
در کارخانه های فولاد، سیستم های خنک کاری برای جلوگیری از آسیب تجهیزات استفاده می شوند. ترانسمیتر دما دمای آب، روغن یا هوا را اندازه گیری کرده و به سیستم کنترل ارسال می کند تا فرآیند خنک سازی به صورت خودکار تنظیم شود.

5. کنترل دمای تجهیزات جانبی و موتورهای صنعتی
موتورها، پمپ ها و کمپرسورهای مورد استفاده در کارخانه های فولاد نیاز به پایش دما دارند. ترانسمیترها در این بخش از افزایش بیش از حد دما جلوگیری کرده و از آسیب های احتمالی و توقف خط تولید پیشگیری می کنند.

مزایا و معایب ترانسمیتر دما چیست؟

ترانسمیتر دما در صنایع مختلف به ویژه فولاد نقش کلیدی در افزایش دقت کنترل فرآیند دارد، اما مانند هر تجهیز صنعتی دیگر دارای مزایا و محدودیت هایی است. برای درک بهتر عملکرد آن، آشنایی با اجزای ترانسمیتر دما نیز اهمیت زیادی دارد، زیرا هر بخش در دقت و پایداری نهایی نقش مستقیم دارد. بررسی ساختار داخلی کمک می کند تا دلیل برخی مزایا و محدودیت های این تجهیز بهتر درک شود و انتخاب دقیق تری در پروژه های صنعتی انجام گیرد.

مزایای ترانسمیتر دما

• دقت بالا در اندازه گیری دما
• کاهش نویز الکتریکی در سیگنال
• قابلیت انتقال سیگنال در فواصل طولانی
• استانداردسازی خروجی (4 تا 20 میلی آمپر)
• افزایش پایداری سیستم کنترلی
• سازگاری با PLC و DCS
• قابلیت استفاده در محیط های صنعتی سخت
• بهبود کنترل فرآیند تولید
• افزایش ایمنی تجهیزات
• کاهش خطای انسانی

معایب ترانسمیتر دما

• هزینه اولیه نسبتاً بالا
• نیاز به کالیبراسیون دوره ای
• حساسیت به نصب غیر استاندارد
• وابستگی به سنسورهای دقیق (ترموکوپل یا RTD)
• پیچیدگی در مدل های هوشمند
• نیاز به تخصص برای تنظیم و راه اندازی
• محدودیت عملکرد در صورت خرابی سنسور اصلی

در مجموع، ترانسمیتر دما یکی از تجهیزات کلیدی در صنایع فولاد است که وظیفه اصلی آن تبدیل سیگنال سنسورهای دما به سیگنال استاندارد و قابل پردازش در سیستم های کنترلی می باشد. این تجهیز با افزایش دقت اندازه گیری، کاهش نویز و امکان انتقال مطمئن سیگنال در فواصل طولانی، نقش مهمی در کنترل پایدار فرآیندهای حرارتی مانند کوره ها، نورد و ریخته گری دارد. استفاده صحیح از آن باعث افزایش کیفیت تولید، کاهش خطاهای عملیاتی و بهینه سازی مصرف انرژی می شود و در نهایت انتخاب مناسب آن تاثیر مستقیمی بر راندمان و هزینه های تولید دارد.
