ترنچر چیست و چه کاربردهایی دارد؟
دسترسی سریع به محتوای این مطلب
ترنچر یکی از ماشین آلات تخصصی در حوزه حفاری و ایجاد کانال است که برای حفر مسیرهای باریک و طولانی در زمین مورد استفاده قرار می گیرد. این دستگاه با استفاده از زنجیر یا تیغه های حفاری، امکان ایجاد شیارهایی با عمق و عرض مشخص را برای نصب لوله، کابل، سیستم های آبیاری و تاسیسات زیرزمینی فراهم می کند. برخلاف روش های سنتی حفاری که معمولا به نیروی انسانی یا تجهیزات سنگین نیاز دارند، استفاده از ترنچر باعث افزایش سرعت عملیات و کاهش هزینه های اجرایی می شود. انتخاب صحیح این دستگاه در پروژه های عمرانی می تواند روی هزینه نهایی اجرا و حتی عوامل مرتبط با قیمت آهن آلات در بخش های مختلف ساخت و ساز تاثیرگذار باشد؛ زیرا سرعت اجرای زیرساخت ها و زمان بندی پروژه نقش مهمی در مدیریت هزینه ها دارد.
امروزه در پروژه های عمرانی، کشاورزی، راهسازی و تاسیسات شهری، استفاده از تجهیزات تخصصی حفاری اهمیت زیادی پیدا کرده است. ماشین آلات گودبرداری مانند ترنچر، بیل مکانیکی و تجهیزات مشابه، هر کدام برای شرایط خاصی طراحی شده اند و انتخاب دستگاه مناسب می تواند میزان بهره وری پروژه را افزایش دهد. ترنچر به دلیل قابلیت ایجاد کانال های یکنواخت و سرعت بالای عملکرد، گزینه مناسبی برای پروژه هایی است که نیاز به حفاری خطی دارند. در ادامه این مقاله با ساختار، انواع، نحوه عملکرد و کاربردهای مختلف دستگاه ترنچر آشنا می شویم.
دستگاه ترنچر چیست؟
دستگاه ترنچر یا ماشین ترنچر یک تجهیز مکانیکی برای ایجاد کانال های باریک و پیوسته در سطح زمین است. این دستگاه معمولا دارای یک سیستم حفاری زنجیری یا چرخشی است که با حرکت مداوم تیغه ها، خاک را برش داده و کانال مورد نیاز را ایجاد می کند. برخلاف تجهیزات حفاری عمومی که برای جابه جایی حجم زیادی از خاک استفاده می شوند، ترنچر برای ایجاد شیارهای دقیق و طولانی طراحی شده است. به همین دلیل در پروژه هایی مانند نصب کابل های برق، خطوط انتقال آب، سیستم های آبیاری و شبکه های مخابراتی کاربرد گسترده ای دارد.
از نظر عملکرد، ترنچر مشابه یک دستگاه برش قدرتمند عمل می کند که می تواند در مدت زمان کوتاه مسیر مشخصی را حفاری کند. در پروژه هایی که دقت مسیر حفاری اهمیت دارد، استفاده از این دستگاه نسبت به روش های دستی یا تجهیزات سنگین مزایای بیشتری دارد. برای مثال در برخی پروژه های زیرساختی، استفاده از بیل مکانیکی برای ایجاد مسیرهای محدود ممکن است باعث جابه جایی حجم زیادی از خاک و افزایش عملیات جانبی شود، اما ترنچر تنها مسیر مورد نیاز را ایجاد می کند و میزان خاکبرداری اضافی را کاهش می دهد.
ساختار دستگاه ترنچر شامل بخش هایی مانند موتور، سیستم انتقال قدرت، زنجیر حفاری، تیغه ها، شاسی و سیستم کنترل است. هر کدام از این اجزا وظیفه مشخصی در فرآیند حفاری دارند و هماهنگی میان آن ها باعث عملکرد دقیق دستگاه می شود.
در پروژه هایی که نیاز به ایجاد مسیرهای مشخص برای تجهیزات زیرزمینی وجود دارد، ترنچر کانال کن می تواند سرعت اجرا را افزایش دهد. این دستگاه به خصوص در زمین های قابل حفاری، جایگزین مناسبی برای روش های زمان بر سنتی محسوب می شود. همچنین در برخی پروژه های عمرانی که بخشی از عملیات شامل خاکبرداری ساختمان و آماده سازی مسیرهای تاسیساتی است، استفاده از تجهیزات تخصصی مانند ترنچر می تواند باعث افزایش دقت و کاهش زمان اجرای عملیات شود.

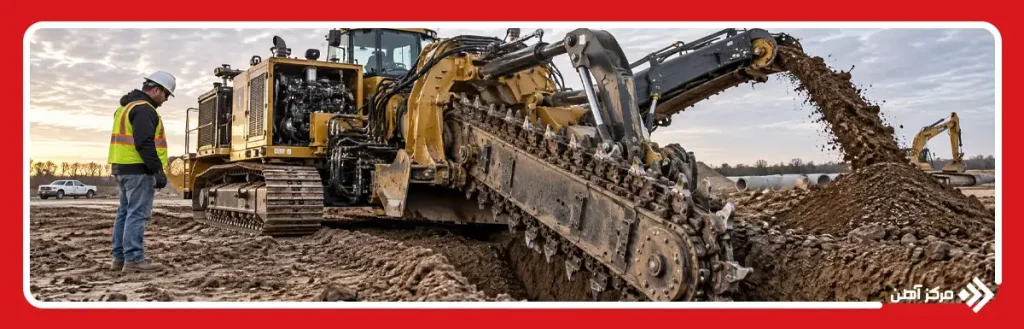

اجزای ماشین ترنچر
ماشین ترنچر از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در عملیات حفاری دارند. طراحی این اجزا با توجه به نوع دستگاه، عمق حفاری، جنس زمین و کاربرد مورد نظر متفاوت است. شناخت اجزای اصلی ترنچر به انتخاب مناسب دستگاه و استفاده صحیح از آن کمک می کند.
مهم ترین اجزای دستگاه ترنچر عبارتند از:
- سیستم حفاری زنجیری یا چرخشی
- موتور و سیستم انتقال قدرت
- تیغه های برش خاک
- سیستم تخلیه خاک
- شاسی و بخش حرکتی دستگاه
- سیستم کنترل و تنظیم عمق حفاری
هر یک از این بخش ها برای انجام یک مرحله از فرآیند حفاری طراحی شده اند. عملکرد هماهنگ این اجزا باعث می شود دستگاه بتواند مسیرهای طولانی را با سرعت و دقت بالا ایجاد کند.
زنجیر و تیغه حفاری ترنچر
زنجیر و تیغه حفاری مهم ترین بخش دستگاه ترنچر محسوب می شوند؛ زیرا عملیات اصلی برش و خارج کردن خاک توسط این قسمت انجام می شود. زنجیر حفاری معمولا به صورت پیوسته حرکت می کند و تیغه های نصب شده روی آن، خاک را برش داده و از مسیر حفاری خارج می کنند. نوع تیغه ها با توجه به جنس زمین انتخاب می شود؛ زیرا حفاری در خاک نرم، سنگلاخی یا زمین های متراکم نیازمند تجهیزات متفاوتی است.
در مدل های مختلف ترنچر، تعداد، شکل و جنس تیغه ها می تواند متفاوت باشد. برخی تیغه ها برای خاک های معمولی طراحی شده اند، در حالی که مدل های مقاوم تر برای زمین های سخت و دارای سنگ مورد استفاده قرار می گیرند. کیفیت این بخش تاثیر مستقیمی بر سرعت حفاری، میزان استهلاک دستگاه و هزینه نگهداری آن دارد.
موتور و سیستم انتقال قدرت
موتور و سیستم انتقال قدرت از مهم ترین بخش های دستگاه ترنچر هستند؛ زیرا توان لازم برای حرکت زنجیر، چرخش تیغه ها و انجام عملیات حفاری را تامین می کنند. قدرت موتور باید متناسب با نوع پروژه، عمق حفاری، عرض کانال و شرایط زمین انتخاب شود. در مدل های صنعتی معمولا از موتورهای دیزلی با توان بالا استفاده می شود تا دستگاه بتواند در مدت زمان طولانی بدون افت عملکرد فعالیت کند.
سیستم انتقال قدرت وظیفه دارد نیروی تولید شده توسط موتور را به بخش های مختلف دستگاه منتقل کند. این نیرو باعث حرکت زنجیر حفاری، چرخش تیغه ها و حرکت خود دستگاه در مسیر حفاری می شود. طراحی مناسب این بخش باعث افزایش راندمان، کاهش استهلاک قطعات و کنترل بهتر دستگاه در شرایط کاری مختلف خواهد شد.
در ترنچرهای بزرگ، سیستم انتقال قدرت معمولا دارای تجهیزات هیدرولیکی پیشرفته است که امکان تنظیم سرعت حرکت و قدرت حفاری را فراهم می کند. این قابلیت به اپراتور اجازه می دهد عملکرد دستگاه را با توجه به نوع خاک و شرایط پروژه تغییر دهد. برای مثال در زمین های سخت، دستگاه به نیروی بیشتری برای برش خاک نیاز دارد، در حالی که در زمین های نرم سرعت حفاری می تواند افزایش پیدا کند.
سیستم تخلیه خاک
سیستم تخلیه خاک یکی دیگر از اجزای مهم ماشین ترنچر است که وظیفه خارج کردن خاک حفاری شده از مسیر کانال را بر عهده دارد. در هنگام حفاری، تیغه ها خاک را از سطح زمین جدا می کنند و اگر این خاک به درستی منتقل نشود، مسیر حفاری مسدود شده و عملکرد دستگاه کاهش پیدا می کند. به همین دلیل طراحی سیستم تخلیه نقش مهمی در افزایش سرعت و کیفیت عملیات دارد.
در بسیاری از مدل های ترنچر، خاک پس از جدا شدن توسط زنجیر یا تیغه ها به طرفین کانال منتقل می شود. برخی مدل های پیشرفته نیز دارای نوار نقاله یا تجهیزات انتقال خاک هستند که امکان جابه جایی کنترل شده مواد حفاری شده را فراهم می کنند. این ویژگی در پروژه هایی که فضای کاری محدود است یا نیاز به مدیریت دقیق خاک وجود دارد، اهمیت بیشتری دارد.
عملکرد صحیح سیستم تخلیه خاک باعث می شود کانال ایجاد شده دارای دیواره های منظم باشد و عملیات نصب تجهیزات زیرزمینی با سهولت بیشتری انجام شود. در پروژه هایی مانند نصب خطوط انتقال، کابل کشی و عملیات زیرساختی، کنترل خروج خاک می تواند روی کیفیت نهایی حفاری تاثیر مستقیم داشته باشد.

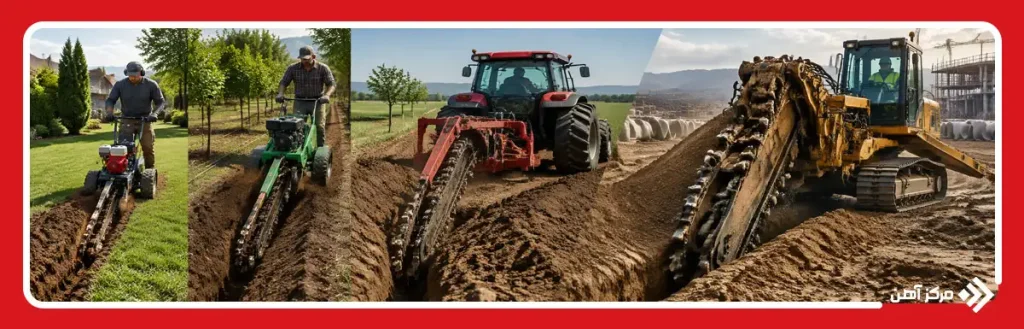

انواع ترنچر
ترنچرها بر اساس نوع کاربرد، ابعاد، روش حرکت و شرایط کاری به مدل های مختلفی تقسیم می شوند. انتخاب نوع مناسب دستگاه به عواملی مانند جنس زمین، عمق مورد نیاز کانال، طول مسیر حفاری و نوع پروژه بستگی دارد. برخی مدل ها برای کارهای سبک مانند باغبانی و کشاورزی طراحی شده اند، در حالی که مدل های بزرگ صنعتی برای پروژه های عمرانی و زیرساختی مورد استفاده قرار می گیرند.
مهم ترین انواع دستگاه ترنچر شامل مدل های دستی، باغی، پشت تراکتوری، زنجیری و چرخشی هستند. هر کدام از این دستگاه ها ویژگی های خاص خود را دارند و برای شرایط مشخصی طراحی شده اند. برای مثال ترنچر دستی در پروژه های کوچک کاربرد دارد، اما ترنچر پشت تراکتوری و مدل های صنعتی برای حفاری مسیرهای طولانی و عملیات سنگین مناسب هستند.
جدول زیر تفاوت کلی برخی انواع ترنچر را نشان می دهد:
| نوع ترنچر | کاربرد اصلی |
| ترنچر دستی | پروژه های کوچک، باغبانی و نصب کابل های سبک |
| ترنچر باغی | ایجاد کانال برای سیستم های آبیاری و فضای سبز |
| ترنچر پشت تراکتوری | پروژه های کشاورزی و حفاری مسیرهای طولانی |
| ترنچر زنجیری | حفاری صنعتی و ایجاد کانال های عمیق |
| ترنچر چرخشی | زمین های سخت و عملیات تخصصی |
ترنچر دستی
ترنچر دستی یکی از مدل های کوچک و قابل حمل این دستگاه است که برای پروژه هایی با حجم کاری محدود استفاده می شود. این مدل معمولا ابعاد کوچکتری نسبت به نمونه های صنعتی دارد و توسط اپراتور به صورت مستقیم هدایت می شود. وزن کمتر و قابلیت جابه جایی آسان باعث شده است این نوع ترنچر در پروژه های شهری کوچک، باغبانی و نصب تجهیزات سبک کاربرد داشته باشد.
یکی از مهم ترین کاربردهای ترنچر دستی، ایجاد شیار برای کابل های برق، لوله های آبیاری و سیستم های انتقال کوچک است. این دستگاه می تواند بدون نیاز به تجهیزات سنگین، کانال هایی با عرض و عمق مشخص ایجاد کند و سرعت اجرای پروژه را افزایش دهد.
با وجود مزایای متعدد، ترنچر دستی برای زمین های بسیار سخت یا پروژه های بزرگ مناسب نیست؛ زیرا توان موتور و ظرفیت حفاری آن محدودتر از مدل های صنعتی است. همچنین سرعت کار با این دستگاه به شرایط زمین و توان اپراتور بستگی دارد.
ترنچر باغی
ترنچر باغی یکی از پرکاربردترین مدل ها در حوزه کشاورزی و فضای سبز است. این دستگاه برای ایجاد کانال های باریک جهت نصب سیستم های آبیاری، لوله های انتقال آب و کابل های زیرزمینی در باغ ها و مزارع استفاده می شود. طراحی سبک این مدل باعث شده است بتوان از آن در محیط هایی استفاده کرد که دسترسی به تجهیزات بزرگ امکان پذیر نیست.
مهم ترین ویژگی ترنچر باغی، ایجاد کانال دقیق با حداقل تخریب سطح زمین است. در بسیاری از پروژه های کشاورزی، حفظ ساختار خاک و کاهش آسیب به محیط اطراف اهمیت زیادی دارد؛ به همین دلیل استفاده از این دستگاه نسبت به روش های دستی گزینه مناسب تری محسوب می شود.
این نوع ترنچر معمولا دارای موتور کوچک تر و سیستم حفاری ساده تری نسبت به مدل های صنعتی است. با این حال برای کارهایی مانند نصب لوله های آبیاری قطره ای، کابل کشی باغ ها و ایجاد مسیرهای کم عمق عملکرد مناسبی دارد.
ترنچر پشت تراکتوری
ترنچر پشت تراکتوری یکی از مدل های پرکاربرد این دستگاه در پروژه های کشاورزی، عمرانی و زیرساختی است که برای انجام عملیات حفاری با استفاده از توان یک تراکتور طراحی شده است. در این مدل، بخش حفاری ترنچر به قسمت پشتی تراکتور متصل می شود و نیروی مورد نیاز برای حرکت زنجیر یا تیغه ها از سیستم انتقال قدرت تراکتور تامین می گردد. استفاده از این ساختار باعث شده است این دستگاه برای پروژه هایی که نیاز به حفاری مسیرهای طولانی دارند، گزینه مناسبی باشد.
مهم ترین مزیت ترنچر تراکتوری، قدرت بالا و قابلیت استفاده در زمین های گسترده است. این دستگاه می تواند برای ایجاد کانال های مربوط به خطوط آبیاری، لوله گذاری، کابل کشی و پروژه های کشاورزی مورد استفاده قرار گیرد. همچنین امکان تنظیم عمق و عرض حفاری در بسیاری از مدل ها وجود دارد که باعث افزایش انعطاف پذیری دستگاه می شود.
در مقایسه با مدل های کوچک تر، ترنچر پشت تراکتوری سرعت اجرای بالاتری دارد و برای پروژه هایی که حجم عملیات زیاد است، عملکرد اقتصادی تری ارائه می دهد. با این حال، استفاده از آن نیازمند فضای کافی برای حرکت تراکتور و شرایط مناسب زمین است.
ترنچر زنجیری و چرخشی
ترنچر زنجیری و ترنچر چرخشی دو مدل اصلی از دستگاه های حفاری هستند که بر اساس نوع مکانیزم برش خاک دسته بندی می شوند. ترنچر زنجیری از یک زنجیر متحرک مجهز به تیغه های متعدد استفاده می کند که با حرکت پیوسته خود، خاک را برش داده و کانال ایجاد می کند. این مدل برای ایجاد کانال های عمیق و باریک در پروژه های زیرساختی، کابل کشی و خطوط انتقال کاربرد زیادی دارد.
ترنچر چرخشی نیز از یک چرخ بزرگ حفاری با تیغه های مقاوم استفاده می کند. این مدل معمولا برای زمین هایی که سختی بیشتری دارند مناسب است و می تواند در شرایطی که خاک متراکم یا دارای سنگ های کوچک است، عملکرد مناسبی داشته باشد. انتخاب بین این دو نوع دستگاه به عواملی مانند جنس خاک، عمق حفاری و نوع پروژه بستگی دارد.
در پروژه های صنعتی و عمرانی، ماشین ترنچر زنجیری معمولا به دلیل دقت بالا و قابلیت ایجاد کانال های منظم بیشتر مورد استفاده قرار می گیرد. در مقابل، مدل های چرخشی در شرایط خاص که نیاز به قدرت برش بیشتری وجود دارد، انتخاب مناسبی هستند.
حفاری با ترنچر چگونه انجام می شود؟
فرآیند حفاری با ترنچر شامل چند مرحله اصلی است که با تنظیم صحیح دستگاه و انتخاب تجهیزات مناسب انجام می شود. ابتدا مسیر مورد نظر برای ایجاد کانال مشخص می شود و اپراتور با توجه به نقشه پروژه، عمق و عرض مورد نیاز را تنظیم می کند. پس از قرارگیری دستگاه در مسیر، سیستم حفاری فعال شده و زنجیر یا تیغه های برش شروع به حرکت می کنند.
در مرحله بعد، تیغه های حفاری خاک را برش داده و آن را از مسیر کانال خارج می کنند. همزمان سیستم حرکت دستگاه باعث می شود ترنچر در طول مسیر مشخص به حرکت خود ادامه دهد و کانالی یکنواخت ایجاد شود. سرعت حرکت دستگاه باید با توجه به جنس خاک و توان حفاری تنظیم شود؛ زیرا حرکت بیش از حد سریع می تواند باعث کاهش کیفیت کانال شود.
پس از پایان عملیات، کانال ایجاد شده برای نصب لوله، کابل یا تجهیزات مورد نظر آماده می شود. در برخی پروژه ها، نصب تجهیزات بلافاصله پس از حفاری انجام می گیرد تا زمان اجرای عملیات کاهش پیدا کند.
مراحل کلی استفاده از ترنچر شامل موارد زیر است:
- بررسی مسیر حفاری و مشخص کردن محل اجرا
- تنظیم عمق و عرض کانال
- انتخاب تیغه مناسب با نوع خاک
- شروع عملیات حفاری
- تخلیه خاک و آماده سازی مسیر
استفاده صحیح از دستگاه و رعایت اصول ایمنی باعث افزایش عمر تجهیزات و کاهش هزینه های تعمیرات خواهد شد.

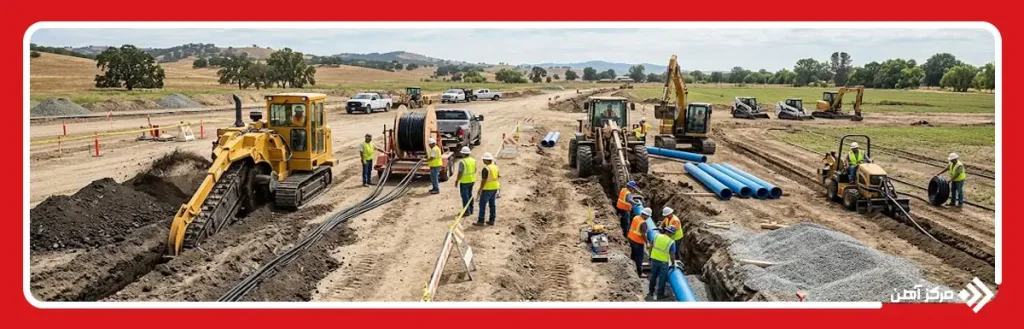

کاربرد ترنچر در پروژه های مختلف
ترنچر به دلیل توانایی ایجاد کانال های دقیق و طولانی، در پروژه های مختلف عمرانی، کشاورزی، شهری و صنعتی مورد استفاده قرار می گیرد. برخلاف روش های معمول حفاری که معمولا حجم زیادی از خاک را جابه جا می کنند، این دستگاه تنها مسیر مورد نیاز را برش می دهد و باعث کاهش عملیات اضافی می شود. همین ویژگی باعث شده است حفاری با ترنچر در پروژه هایی که نیاز به اجرای سریع و منظم مسیرهای زیرزمینی دارند، اهمیت زیادی پیدا کند.
یکی از مهم ترین کاربردهای ترنچر، نصب خطوط انتقال زیرزمینی است. برای مثال در پروژه های برق رسانی، مخابرات، آبیاری و انتقال آب، ایجاد کانال مناسب برای عبور تجهیزات اهمیت زیادی دارد. همچنین در برخی پروژه های عمرانی، استفاده از این دستگاه می تواند جایگزین روش های سنتی حفاری شود و زمان اجرای عملیات را کاهش دهد.
مهم ترین کاربردهای دستگاه ترنچر عبارتند از:
- ایجاد کانال برای کابل های برق و مخابرات
- نصب خطوط انتقال آب و گاز
- اجرای سیستم های آبیاری کشاورزی
- آماده سازی مسیر لوله های زیرزمینی
- حفاری در پروژه های راهسازی
- ایجاد مسیر برای تجهیزات تاسیساتی
در پروژه هایی که نیاز به جابه جایی حجم زیادی از خاک وجود دارد، ممکن است تجهیزات دیگری مانند بیل مکانیکی کاربرد بیشتری داشته باشند، اما برای حفاری های خطی و دقیق، ترنچر عملکرد تخصصی تری ارائه می دهد.
مزایا و معایب استفاده از ترنچر
استفاده از ترنچر در پروژه های مختلف به دلیل سرعت بالا و دقت مناسب، مزایای زیادی دارد. این دستگاه به ویژه در پروژه هایی که نیاز به ایجاد کانال های طولانی و باریک دارند، می تواند زمان اجرای عملیات را به میزان قابل توجهی کاهش دهد. همچنین میزان خاکبرداری اضافی در این روش کمتر از بسیاری از روش های سنتی است.
مهم ترین مزایای استفاده از ترنچر عبارتند از:
- افزایش سرعت حفاری در مسیرهای طولانی
- ایجاد کانال با ابعاد دقیق و یکنواخت
- کاهش نیاز به نیروی انسانی
- کاهش حجم خاکبرداری اضافی
- مناسب برای نصب کابل و لوله های زیرزمینی
با وجود مزایای متعدد، این دستگاه محدودیت هایی نیز دارد. ترنچر معمولا برای همه شرایط زمین مناسب نیست و در خاک های بسیار سنگی یا زمین های دارای موانع بزرگ ممکن است عملکرد آن کاهش پیدا کند. همچنین هزینه خرید، نگهداری و تعمیر برخی مدل های صنعتی بالا است.
معایب استفاده از ترنچر شامل موارد زیر است:
- محدودیت عملکرد در زمین های بسیار سخت
- نیاز به اپراتور متخصص
- هزینه نگهداری قطعات حفاری
- عدم مناسب بودن برای حفاری های غیرخطی و گسترده
به طور کلی، انتخاب ترنچر باید بر اساس نوع پروژه، شرایط زمین و میزان حفاری مورد نیاز انجام شود. در پروژه های مناسب، این دستگاه می تواند سرعت اجرا را افزایش داده و هزینه های عملیاتی را کاهش دهد.
ترنچر یکی از تجهیزات تخصصی حفاری است که برای ایجاد کانال های باریک و دقیق در پروژه های عمرانی، کشاورزی و زیرساختی مورد استفاده قرار می گیرد. این دستگاه با استفاده از زنجیر یا تیغه های حفاری، امکان اجرای سریع مسیرهای مربوط به کابل، لوله، سیستم های آبیاری و تاسیسات زیرزمینی را فراهم می کند. انواع مختلف ترنچر مانند مدل دستی، باغی، پشت تراکتوری و زنجیری برای شرایط کاری متفاوت طراحی شده اند و انتخاب صحیح آن ها به نوع پروژه، جنس خاک و عمق حفاری بستگی دارد.
استفاده از ماشین ترنچر در پروژه های مناسب می تواند باعث افزایش سرعت اجرا، کاهش هزینه های عملیاتی و ایجاد کانال های دقیق تر نسبت به روش های سنتی شود. با این حال، شناخت محدودیت های دستگاه و بررسی شرایط زمین پیش از شروع عملیات اهمیت زیادی دارد. در نهایت، انتخاب صحیح نوع ترنچر و استفاده اصولی از آن می تواند نقش موثری در بهبود کیفیت و بهره وری عملیات حفاری داشته باشد.
سوالات متداول
دستگاه ترنچر برای ایجاد کانال های باریک و طولانی جهت نصب کابل، لوله، خطوط انتقال آب، گاز و سیستم های آبیاری استفاده می شود.
حفاری با ترنچر سرعت بالاتر، دقت بیشتر، کاهش عملیات اضافی خاکبرداری و ایجاد کانال یکنواخت تری نسبت به روش های سنتی دارد.
عمق و عرض کانال ایجاد شده به مدل ترنچر، قدرت دستگاه، نوع تیغه و شرایط زمین بستگی دارد و در مدل های مختلف متفاوت است.
بله، ترنچر یکی از بهترین تجهیزات برای ایجاد مسیرهای دقیق جهت عبور کابل های برق، مخابرات و انواع لوله های زیرزمینی است.
ترنچر برای حفاری خطی و ایجاد شیارهای دقیق طراحی شده است، اما بیل مکانیکی بیشتر برای جابه جایی حجم زیاد خاک و عملیات عمومی حفاری کاربرد دارد.
بله، در پروژه هایی که نیاز به ایجاد کانال های طولانی دارند، استفاده از ترنچر می تواند سرعت حفاری و اجرای عملیات را افزایش دهد.
