آشنایی با انواع جرثقیل و کاربرد آنها
دسترسی سریع به محتوای این مطلب
انواع جرثقیل مجموعه ای از ماشین آلات باربرداری را شامل می شود که برای بلند کردن، جابه جایی و قرار دادن بار در مسیرهای عمودی یا افقی به کار می روند. انتخاب میان مدل های متحرک، ثابت و دستی فقط به وزن بار وابسته نیست؛ ارتفاع کار، شعاع دسترسی، شرایط زمین، فضای مانور و الزامات ایمنی نیز باید بررسی شوند. در پروژه های ساختمانی، کارگاه های صنعتی، بنادر، انبارها و خطوط تولید، هر جرثقیل برای الگوی کاری مشخصی طراحی شده است و استفاده نادرست از آن می تواند هزینه، زمان و ریسک عملیات را افزایش دهد. حتی نوسان قیمت آهن بر هزینه ساخت سازه، بوم، شاسی و تجهیزات جانبی جرثقیل اثر می گذارد. استانداردهای OSHA نیز دامنه وسیعی از تجهیزات، از جرثقیل های خزنده و کامیونی تا سقفی، دروازه ای و صنعتی را در گروه ماشین آلات باربرداری بررسی می کنند.
شناخت انواع جرثقیل ها و کاربرد آنها کمک می کند ظرفیت اسمی با ظرفیت واقعی در شعاع کاری اشتباه گرفته نشود و تجهیزات براساس نمودار بار و شرایط استقرار انتخاب شوند. برای مثال، تاور کرین در ساخت ساختمان های مرتفع پوشش افقی و ارتفاع مناسبی ایجاد می کند، در حالی که جرثقیل متحرک برای پروژه هایی با نیاز به جابه جایی سریع، گزینه منعطف تری است. در محیط کارخانه نیز جرثقیل های سقفی، دروازه ای و بازویی مسیر کنترل شده برای انتقال مواد فراهم می کنند. منابع ایمنی تاکید دارند که طراحی مناسب، بازرسی، آموزش اپراتور و رعایت ظرفیت مجاز، بخش جدایی ناپذیر عملیات باربرداری است. در ادامه این مقاله مرکزآهن، انواع جرثقیل صنعتی، ساختمانی، ماشینی و دستی را از نظر ساختار، عملکرد، ظرفیت، مزایا، محدودیت ها و زمینه استفاده بررسی می کنیم تا انتخاب دستگاه بر پایه نیاز پروژه انجام شود.
انواع جرثقیل
انواع جرثقیل بر اساس نحوه استقرار، ساختار حرکتی، سیستم تامین نیرو و محیط استفاده در گروه های متحرک، ثابت و دستی تقسیم می شوند. مدل های متحرک روی شاسی کامیونی، چرخ لاستیکی، زنجیر خزنده یا واگن ریلی قرار می گیرند و برای پروژه هایی مناسب هستند که محل باربرداری تغییر می کند. در مقابل، جرثقیل های ثابت در یک محدوده مشخص نصب می شوند و حرکت بار را با دقت و تکرارپذیری بیشتری انجام می دهند. جرثقیل سقفی نمونه مهم این گروه است که روی ریل های نصب شده در ارتفاع سالن حرکت می کند و برای انتقال مواد، قطعات ماشین آلات و محصولات سنگین در کارخانه، انبار و کارگاه به کار می رود. ظرفیت اسمی هر دستگاه باید به وضوح مشخص باشد و اگر جرثقیل چند واحد بالابر داشته باشد، ظرفیت مجاز هر واحد نیز جداگانه درج شود.
در کنار سازه اصلی، نوع مکانیزم بالابری نیز در طبقه بندی انواع جرثقیل صنعتی اهمیت دارد. بعضی مدل ها بار را با زنجیر و برخی دیگر با سیم بکسل، درام، قرقره و قلاب جابه جا می کنند. این عضو باید متناسب با ظرفیت، تعداد رشته ها، نحوه پیچش و شرایط کار انتخاب شود و به صورت دوره ای از نظر شکستگی مفتول، خوردگی، له شدگی و تغییر شکل بررسی گردد. مقررات ایمنی نیز بر کنترل روزانه کابل های در حال استفاده و خارج کردن نمونه های معیوب از سرویس تاکید دارند. در منابع انگلیسی، عبارت انواع جرثقیل صنعتی crane مجموعه وسیعی از mobile، overhead، gantry، tower و jib cranes را در بر می گیرد. بنابراین برای شناخت انواع جرثقیل ها نباید تنها به ظاهر دستگاه توجه کرد؛ بلکه مسیر حرکت، تناژ، شعاع کاری، ارتفاع بالابری، منبع انرژی و محدودیت فضای پروژه نیز باید همزمان ارزیابی شوند.

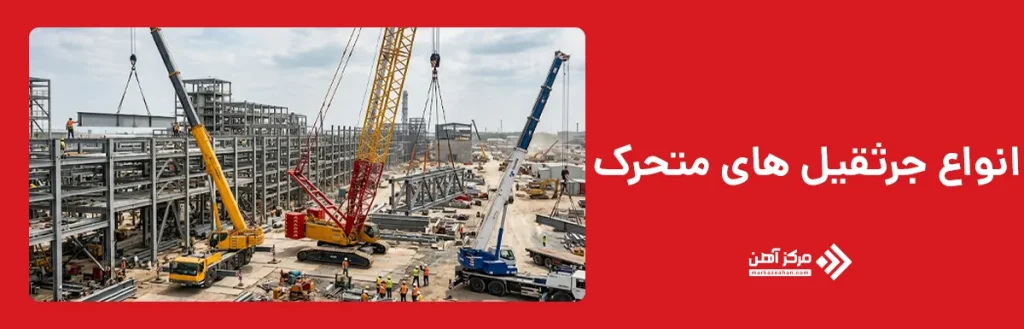

انواع جرثقیل های متحرک
انواع جرثقیل متحرک برای پروژه هایی طراحی شده اند که محل استقرار دستگاه ثابت نیست و ماشین باید میان نقاط مختلف کارگاه یا چند پروژه جابه جا شود. این گروه شامل جرثقیل کامیونی، همه کاره، سطوح ناهموار، خزنده، حمل عرشه، ریلی و هوایی است. تفاوت اصلی آنها در نوع شاسی، روش حرکت، شعاع دسترسی، ظرفیت باربرداری و شرایط زمین دیده می شود. برخی مدل ها با چرخ لاستیکی روی جاده حرکت می کنند، در حالی که نمونه های خزنده با زنجیرهای پهن روی زمین های نرم یا ناهموار پایداری بیشتری دارند. در پروژه های ساختمانی نیز ممکن است برای جابه جایی مصالح در ارتفاع کم از بالابر ساختمانی استفاده شود، اما این تجهیزات جایگزین جرثقیل متحرک نیستند؛ زیرا ظرفیت، دامنه حرکت و مکانیزم کنترل بار در آنها متفاوت است.
از مهم ترین مزایای انواع جرثقیل های ماشینی می توان به سرعت استقرار، انعطاف عملیاتی و امکان دسترسی به چند نقطه کاری اشاره کرد. با این حال، ظرفیت واقعی آنها به شعاع بوم، زاویه استقرار، طول بوم و وضعیت جک های تعادل وابسته است. در انواع جرثقیل تلسکوپی، افزایش طول بوم امکان دسترسی بیشتر را فراهم می کند، اما همزمان ظرفیت مجاز در شعاع های بلند کاهش می یابد. انواع جرثقیل های سنگین متحرک نیز برای نصب تجهیزات پالایشگاهی، سازه های فلزی، توربین ها و قطعات پیش ساخته به کار می روند. پیش از انتخاب دستگاه باید مسیر ورود، مقاومت زمین، محدودیت ارتفاع، فاصله از خطوط برق و وزن دقیق بار بررسی شود. استفاده از جدول بار سازنده و استقرار صحیح دستگاه، شرط اصلی اجرای ایمن عملیات است.
جرثقیل کامیونی
جرثقیل کامیونی یکی از رایج ترین انواع جرثقیل متحرک است که مجموعه بالابر روی شاسی کامیون نصب می شود. این ساختار امکان حرکت دستگاه در جاده و انتقال سریع آن میان چند پروژه را فراهم می کند. بوم جرثقیل معمولا از نوع تلسکوپی است و با باز شدن مقاطع داخلی، ارتفاع و شعاع دسترسی افزایش می یابد. جرثقیل کامیونی در نصب سازه های فلزی، جابه جایی تجهیزات صنعتی، تخلیه ماشین آلات، اجرای قطعات پیش ساخته و عملیات شهری کاربرد دارد. توان حرکت مستقل، زمان استقرار نسبتا کوتاه و دسترسی مناسب به پروژه های مختلف، مهم ترین مزایای این مدل هستند.
پیش از باربرداری، جک های جانبی باید روی سطح مقاوم و تراز مستقر شوند تا بار از شاسی به زمین انتقال یابد و پایداری دستگاه افزایش پیدا کند. ظرفیت مجاز جرثقیل به طول بوم، شعاع بار، زاویه چرخش، وضعیت جک ها و مقدار وزنه تعادل وابسته است؛ بنابراین عدد درج شده روی بدنه، ظرفیت ثابت دستگاه در همه شرایط نیست. جدول بار باید برای آرایش واقعی جرثقیل بررسی شود و جک ها نیز مطابق دستور سازنده باز شوند. مقاومت زمین، فاصله از خطوط برق و محدوده چرخش بخش فوقانی از دیگر موارد ضروری پیش از شروع عملیات هستند.
جرثقیل همه کاره
جرثقیل همه کاره یا All-Terrain Crane نوعی جرثقیل متحرک است که قابلیت حرکت در جاده های عمومی را با توانایی عبور از مسیرهای کارگاهی و زمین های دشوار ترکیب می کند. این دستگاه معمولا دارای چند محور فرمان پذیر، سیستم انتقال قدرت قدرتمند، بوم تلسکوپی و جک های تعادل است. سرعت مناسب در جاده باعث می شود جرثقیل بدون نیاز به حمل کامل با تریلر میان پروژه ها جابه جا شود و طراحی شاسی نیز امکان ورود آن به محوطه های عمرانی، صنعتی و نیروگاهی را فراهم می کند. سازندگان معتبر، تحرک خارج از جاده و سرعت مناسب بزرگراهی را از ویژگی های اصلی این گروه معرفی می کنند.
جرثقیل همه کاره برای نصب قطعات سنگین، مونتاژ سازه های فلزی، اجرای پل، تعمیر تجهیزات پالایشگاهی و نصب توربین کاربرد دارد. تعداد محورها و آرایش فرمان پذیری، شعاع گردش را کاهش می دهد و حرکت در فضای محدود را آسان تر می کند. با این حال، وزن زیاد، هزینه تجهیز و نیاز به سطح مقاوم برای استقرار جک ها از محدودیت های آن است. ظرفیت باربرداری نیز با افزایش طول بوم و شعاع کار کاهش می یابد؛ بنابراین انتخاب مدل مناسب باید براساس جدول بار، مسیر دسترسی و وضعیت زمین انجام شود.
جرثقیل سطوح ناهموار
جرثقیل سطوح ناهموار یا Rough-Terrain Crane برای حرکت و باربرداری در محوطه های فاقد مسیر هموار طراحی شده است. این دستگاه معمولا روی شاسی کوتاه با تایرهای بزرگ، سیستم چهارچرخ محرک و فرمان پذیری مناسب نصب می شود. بوم تلسکوپی، کابین گردان و جک های تعادل نیز استقرار سریع و دسترسی به نقاط مختلف کارگاه را ممکن می کنند. این مدل در پروژه های عمرانی، معادن، پالایشگاه ها، نیروگاه ها و محوطه های صنعتی کاربرد دارد. سازنده Grove ظرفیت مدل های این گروه را 30 تا 150 تن اعلام می کند.
جرثقیل سطوح ناهموار برخلاف جرثقیل همه کاره برای پیمایش طولانی در جاده های عمومی ساخته نشده و معمولا با تریلر به پروژه منتقل می شود. پیش از کار باید مقاومت خاک، شیب زمین، وضعیت تایرها و سطح زیر جک ها بررسی شود. افزایش طول بوم یا شعاع بار، ظرفیت مجاز را کاهش می دهد؛ بنابراین جدول بار همان مدل باید مبنا قرار گیرد. پایداری در زمین دشوار مزیت اصلی این جرثقیل است، اما استقرار نادرست روی خاک سست می تواند خطر واژگونی ایجاد کند.

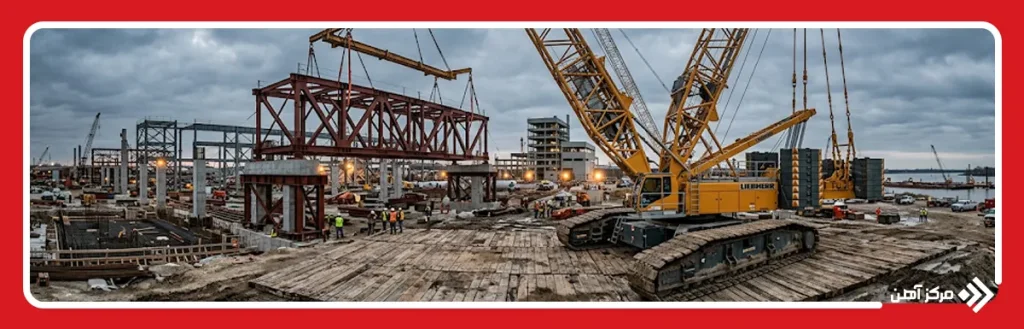

جرثقیل خزنده یا کراولر
جرثقیل خزنده یا کراولر (Crawler Crane) روی شاسی زنجیری حرکت می کند و به دلیل سطح تماس زیاد زنجیرها با زمین، فشار کمتری به بستر وارد می شود. این ویژگی باعث شده است در پروژه هایی که زمین نرم، گل آلود یا ناهموار است، عملکرد بسیار پایدارتری نسبت به جرثقیل های چرخی داشته باشد. بوم این دستگاه می تواند از نوع مشبک یا تلسکوپی باشد و در مدل های سنگین، ظرفیت باربرداری آن به چند صد تن می رسد. جرثقیل های کراولر در ساخت پل، سد، پالایشگاه، نیروگاه، مزارع بادی، صنایع نفت و گاز و پروژه های بزرگ عمرانی کاربرد گسترده ای دارند. شرکت Liebherr نیز این گروه را برای عملیات سنگین و باربرداری با ظرفیت بالا معرفی می کند.
مهم ترین مزیت جرثقیل خزنده، پایداری بالا در زمان حمل بار و امکان حرکت محدود همراه با بار در برخی شرایط کاری است؛ قابلیتی که در بسیاری از جرثقیل های چرخی وجود ندارد. در مقابل، سرعت حرکت این دستگاه پایین است و به دلیل ابعاد و وزن زیاد، معمولا برای انتقال بین پروژه ها باید قطعات آن باز شده و با تریلر حمل شوند. انتخاب صحیح طول بوم، وزنه تعادل، وضعیت زمین و شعاع کاری تاثیر مستقیمی بر ظرفیت مجاز دستگاه دارد. به همین دلیل، پیش از هر عملیات باید اطلاعات جدول بار، شرایط محیط و دستورالعمل سازنده به دقت بررسی شود تا ایمنی و راندمان پروژه حفظ گردد.
جرثقیل حمل عرشه
جرثقیل حمل عرشه یا Carry Deck Crane نوعی جرثقیل متحرک جمع و جور است که برای جابه جایی بار در فضاهای محدود طراحی شده است. این دستگاه دارای یک عرشه مسطح در بخش جلویی شاسی است که امکان حمل بارهای سبک تا متوسط را در داخل محوطه کار فراهم می کند. ابعاد کوچک، شعاع گردش کم و قابلیت حرکت در راهروهای باریک باعث شده است جرثقیل حمل عرشه در کارخانه ها، انبارها، کارگاه های ساخت تجهیزات، پالایشگاه ها و پروژه های صنعتی کاربرد فراوانی داشته باشد. برخلاف جرثقیل های کامیونی، این مدل برای تردد در جاده های عمومی ساخته نشده و بیشتر در محیط های بسته یا محوطه های صنعتی مورد استفاده قرار می گیرد.
یکی از مهم ترین مزایای این جرثقیل، امکان برداشتن بار و انتقال آن در فاصله های کوتاه بدون نیاز به تجهیزات حمل جداگانه است. بوم تلسکوپی، سیستم فرمان پذیری مناسب و دید خوب اپراتور، انجام عملیات دقیق را آسان تر می کنند. با وجود این، ظرفیت باربرداری و ارتفاع دسترسی آن نسبت به جرثقیل های بزرگ تر محدودتر است و برای نصب سازه های مرتفع یا بارهای فوق سنگین انتخاب مناسبی محسوب نمی شود. پیش از شروع عملیات نیز باید وزن بار، مسیر حرکت، ظرفیت مجاز در شعاع کاری و وضعیت سطح حرکت بررسی شود تا ایمنی دستگاه و بار در تمام مراحل حفظ گردد.
جرثقیل ریلی
جرثقیل ریلی نوعی جرثقیل متحرک است که روی واگن یا شاسی مخصوص خطوط راه آهن نصب می شود و برای انجام عملیات باربرداری، تعمیرات و امداد در مسیرهای ریلی به کار می رود. این دستگاه می تواند در امتداد ریل حرکت کند و به محل حادثه یا پروژه برسد، بدون آنکه به مسیر دسترسی جاده ای نیاز داشته باشد. جرثقیل ریلی در نصب ریل، جابه جایی تراورس، تعویض قطعات سنگین، تعمیر پل های راه آهن، بازگرداندن واگن های خارج شده از خط و انتقال تجهیزات فنی کاربرد دارد. برخی مدل ها دارای بوم تلسکوپی یا مشبک هستند و با وزنه تعادل، جک های تثبیت کننده و سامانه محدودکننده بار تجهیز می شوند.
مزیت اصلی این جرثقیل، دسترسی مستقیم به نقاطی است که تنها از طریق شبکه ریلی قابل دسترس هستند. با این حال، محدوده حرکت آن به مسیر ریل وابسته است و برای فعالیت خارج از خط انعطاف محدودی دارد. پایداری دستگاه نیز به وضعیت ریل، مقاومت بستر، شیب مسیر و نحوه استقرار جک ها بستگی دارد. پیش از عملیات باید ترافیک ریلی متوقف یا کنترل شود و ظرفیت باربرداری براساس شعاع کار و جهت چرخش بوم بررسی گردد. هماهنگی با واحد بهره برداری راه آهن و رعایت حریم خطوط برق نیز برای جلوگیری از حادثه ضروری است.
جرثقیل هوایی
جرثقیل هوایی یا Aerial Crane نوعی جرثقیل متحرک است که بار را با استفاده از بالگرد جابه جا می کند. این مدل زمانی به کار می رود که دسترسی زمینی دشوار، محدود یا غیرممکن باشد. حمل تجهیزات به مناطق کوهستانی، نصب دکل های برق و مخابرات، انتقال مصالح به پروژه های دورافتاده، امدادرسانی در حوادث طبیعی و جابه جایی قطعات در جنگل ها از مهم ترین کاربردهای آن هستند. در این روش، بار به وسیله کابل و قلاب مخصوص در زیر بالگرد مهار می شود و پس از بررسی وزن، شرایط جوی و مسیر پرواز به محل مورد نظر انتقال می یابد.
سرعت بالا و حذف نیاز به راه دسترسی از مهم ترین مزایای جرثقیل هوایی است. با این حال، ظرفیت باربرداری آن به نوع بالگرد، ارتفاع پرواز، دمای هوا و شرایط باد وابسته است. هزینه عملیاتی زیاد، محدودیت دید و حساسیت بالا به تغییرات آب و هوا نیز از چالش های این مدل محسوب می شوند. عملیات باید با هماهنگی کامل خلبان، تیم زمینی و مسئول ایمنی انجام شود و محدوده زیر بار نیز کاملا تخلیه باشد.

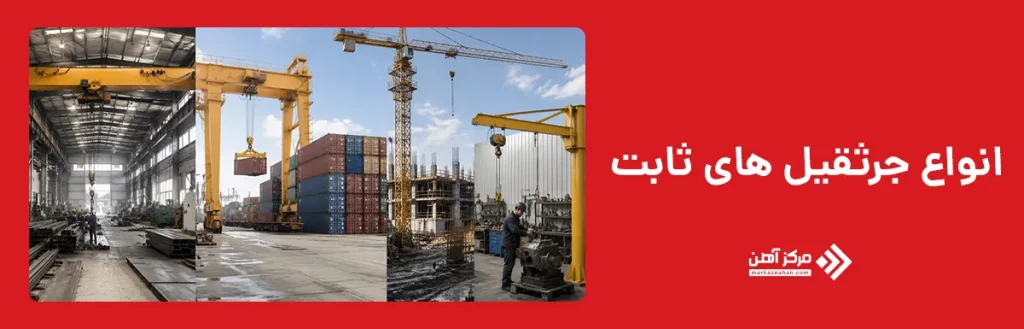

انواع جرثقیل های ثابت
انواع جرثقیل های ثابت برخلاف مدل های متحرک، برای فعالیت در یک محدوده مشخص نصب می شوند و جابه جایی آنها در طول پروژه محدود یا غیرممکن است. این جرثقیل ها معمولا به سازه ساختمان، فونداسیون، ریل یا ستون های اختصاصی متصل می شوند و برای تکرار عملیات باربرداری در یک مسیر یا فضای مشخص کاربرد دارند. جرثقیل سقفی، دروازه ای، بازویی، برجی، سرچکشی و بندری از مهم ترین نمونه های این گروه به شمار می روند. در بسیاری از کارخانه ها، انبارها، کارگاه های تولیدی، بنادر و پروژه های ساختمانی بلندمرتبه، استفاده از مدل های ثابت باعث افزایش سرعت جابه جایی، کاهش تردد تجهیزات و کنترل بهتر مسیر حرکت بار می شود.
یکی از مزایای اصلی انواع جرثقیل صنعتی ثابت، پایداری بیشتر و امکان طراحی دستگاه متناسب با شرایط پروژه است. برای مثال، جرثقیل معلق می تواند در زیر سازه سقف نصب شود و بدون اشغال فضای کف، قطعات را در طول سالن جابه جا کند. همچنین تاور کرین با تکیه بر فونداسیون و دکل مرتفع، امکان انتقال بار به طبقات بالای ساختمان را فراهم می سازد. با این حال، نصب این تجهیزات به محاسبات دقیق سازه ای، فضای مناسب، زیرسازی مقاوم و برنامه ریزی قبلی نیاز دارد. ظرفیت باربرداری، طول دهانه، ارتفاع بالابری، سرعت حرکت، شرایط محیطی و نوع بار از مهم ترین عوامل انتخاب مدل مناسب هستند. در ادامه، انواع جرثقیل های ساختمانی و صنعتی ثابت و کاربرد هر یک به صورت جداگانه بررسی می شوند.
جرثقیل سقفی
جرثقیل سقفی یکی از پرکاربردترین تجهیزات جابه جایی در سالن های صنعتی، کارخانه ها، انبارها و کارگاه های تولیدی است. این دستگاه معمولا از یک یا دو پل افقی تشکیل می شود که روی ریل های نصب شده در ارتفاع حرکت می کنند. بالابر نیز روی پل قرار می گیرد و امکان حرکت بار در سه جهت طولی، عرضی و عمودی را فراهم می سازد. این ساختار باعث می شود فضای کف سالن آزاد باقی بماند و مواد اولیه، قطعات فلزی، قالب ها، ماشین آلات و محصولات سنگین با دقت بیشتری جابه جا شوند. مدل های تک پل، دو پل، آویز و دروازه ای داخلی از رایج ترین انواع این گروه هستند.
ظرفیت، طول دهانه، ارتفاع بالابری و تعداد دفعات استفاده از مهم ترین معیارهای طراحی جرثقیل سقفی هستند. مدل تک پل معمولا برای بارهای سبک تر و دهانه های محدود انتخاب می شود، در حالی که نوع دو پل برای ظرفیت های بالاتر، دهانه بیشتر و شرایط کاری سنگین مناسب است. کیفیت ریل، تراز بودن مسیر، عملکرد ترمزها، محدودکننده بار و سیستم برق رسانی باید به صورت دوره ای کنترل شود. همچنین اپراتور نباید بار را از بالای افراد عبور دهد یا دستگاه را بیش از ظرفیت مجاز به کار گیرد. سرویس منظم سیم بکسل، قلاب، چرخ ها و گیربکس نقش مهمی در افزایش ایمنی و عمر مفید دستگاه دارد.
جرثقیل دروازه ای
جرثقیل دروازه ای از نظر عملکرد شباهت زیادی به جرثقیل سقفی دارد، اما پل اصلی آن به جای تکیه بر سازه ساختمان، روی پایه های عمودی قرار می گیرد. این پایه ها معمولا روی ریل زمینی یا چرخ های مخصوص حرکت می کنند و دستگاه را به گزینه ای مناسب برای محوطه های باز، انبارهای آهن، کارگاه های پیش ساخته، کارخانه های کشتی سازی و خطوط تولید قطعات سنگین تبدیل می سازند. جرثقیل دروازه ای می تواند به صورت تک پل، دو پل، نیم دروازه ای یا قابل حمل طراحی شود. مدل های بزرگ برای جابه جایی کانتینر، تیرهای بتنی، مقاطع فولادی و تجهیزات حجیم استفاده می شوند، در حالی که نمونه های کوچک تر در تعمیرگاه ها و کارگاه های مونتاژ کاربرد دارند.
استقلال از سازه سقف مهم ترین مزیت این نوع جرثقیل است؛ زیرا در فضاهایی که ساختمان توان تحمل بار جرثقیل را ندارد یا اصلا سالن مسقفی وجود ندارد، می توان از آن استفاده کرد. با این حال، مسیر حرکت باید کاملا تراز و عاری از مانع باشد و مقاومت ریل، چرخ ها، پایه ها و اتصالات به طور منظم بررسی شود. در محیط های باز، سرعت باد نیز اهمیت زیادی دارد و در شرایط نامناسب باید دستگاه متوقف و با مهارهای مخصوص تثبیت شود. ظرفیت باربرداری، طول دهانه، ارتفاع پایه ها و شدت کار از عوامل اصلی انتخاب جرثقیل دروازه ای مناسب هستند.
جرثقیل بازویی
جرثقیل بازویی یا Jib Crane برای جابه جایی بار در یک محدوده مشخص و معمولا کوچک طراحی می شود. این دستگاه از یک ستون عمودی، بازوی افقی، کالسکه و بالابر تشکیل شده است و بازو می تواند در زاویه محدود یا تا 360 درجه حول محور خود بچرخد. جرثقیل بازویی در ایستگاه های مونتاژ، خطوط تولید، تعمیرگاه ها، انبارها، باراندازها و کنار ماشین آلات صنعتی کاربرد دارد. زمانی که انتقال مکرر قطعات میان چند نقطه نزدیک انجام می شود، این مدل می تواند سرعت کار را افزایش دهد و نیاز به استفاده از جرثقیل های بزرگ تر را کاهش دهد.
جرثقیل بازویی به صورت ستونی، دیواری، سقفی یا قابل حمل تولید می شود. مدل ستونی روی فونداسیون مستقل نصب می شود و دامنه چرخش بیشتری دارد، در حالی که نوع دیواری به ستون یا سازه موجود متصل می شود و فضای کف را اشغال نمی کند. ظرفیت باربرداری، طول بازو، زاویه چرخش، ارتفاع بالابری و مقاومت محل نصب از معیارهای اصلی انتخاب هستند. هرچه طول بازو بیشتر شود، لنگر وارد بر ستون و فونداسیون افزایش می یابد؛ بنابراین محاسبات سازه ای باید با دقت انجام شود. کنترل دوره ای پیچ ها، جوش ها، قلاب، ترمز و مسیر حرکت کالسکه نیز برای حفظ ایمنی دستگاه ضروری است.

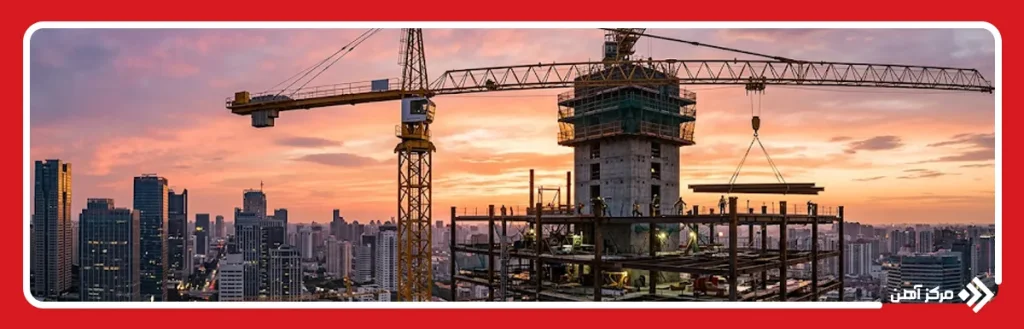

جرثقیل برجی یا تاور کرین
جرثقیل برجی یا تاور کرین یکی از مهم ترین انواع جرثقیل ساختمانی است که برای جابه جایی مصالح و تجهیزات در پروژه های مرتفع به کار می رود. این دستگاه از فونداسیون، دکل عمودی، بازوی افقی، وزنه تعادل، کالسکه، قلاب و کابین اپراتور تشکیل می شود. ارتفاع زیاد و شعاع دسترسی وسیع باعث شده است تاور کرین در ساخت برج ها، مجتمع های مسکونی، پل ها و سازه های بزرگ کاربرد گسترده ای داشته باشد. در برخی پروژه ها با افزایش ارتفاع ساختمان، بخش های جدیدی به دکل اضافه می شود تا جرثقیل بتواند همزمان با پیشرفت سازه ارتفاع بگیرد.
ظرفیت باربرداری تاور کرین در تمام طول بازو ثابت نیست و با افزایش فاصله بار از دکل کاهش پیدا می کند. به همین دلیل، وزن بار، شعاع کاری و وضعیت کالسکه باید پیش از هر باربرداری با جدول بار تطبیق داده شوند. طراحی فونداسیون، مهار دکل به ساختمان، کنترل سرعت باد و بررسی اتصالات نیز اهمیت زیادی دارد. نصب و جمع آوری این دستگاه باید توسط تیم متخصص انجام شود و محدوده چرخش بازو نیز از ساختمان های مجاور و خطوط برق فاصله ایمن داشته باشد.
جرثقیل سرچکشی
جرثقیل سرچکشی یا Hammerhead Crane یکی از انواع جرثقیل های ثابت است که بازوی افقی آن در بالای دکل قرار می گیرد و ظاهری شبیه سر چکش ایجاد می کند. این جرثقیل معمولا دارای یک بازوی کاری در یک سمت و بازوی تعادل در سمت دیگر است. کالسکه حمل بار روی بازوی اصلی حرکت می کند و با تغییر موقعیت آن، شعاع دسترسی جرثقیل تنظیم می شود. جرثقیل سرچکشی در ساخت برج ها، پل ها، سدها، کارخانه های بزرگ و پروژه هایی که به جابه جایی مداوم بار در ارتفاع نیاز دارند، کاربرد دارد.
پایداری مناسب، پوشش وسیع محوطه و امکان باربرداری دقیق از مهم ترین مزایای این مدل هستند. با این حال، بازوی افقی ثابت به فضای آزاد زیادی برای چرخش نیاز دارد و ممکن است در پروژه های متراکم شهری محدودیت ایجاد کند. ظرفیت مجاز دستگاه با افزایش فاصله بار از دکل کاهش می یابد؛ بنابراین وزن بار باید با شعاع کاری و جدول ظرفیت تطبیق داده شود. کنترل وزنه تعادل، اتصالات دکل، ترمزها و شرایط باد نیز پیش از هر عملیات ضروری است.
جرثقیل بندری
جرثقیل بندری یکی از انواع جرثقیل های سنگین است که برای بارگیری و تخلیه کشتی ها، جابه جایی کانتینرها، انتقال کالاهای فله و حمل تجهیزات بزرگ در اسکله ها استفاده می شود. این دستگاه بسته به نوع عملیات می تواند به صورت دروازه ای، بازویی، ریلی یا متحرک طراحی شود. ارتفاع زیاد، طول بازوی قابل توجه و ظرفیت باربرداری بالا باعث می شود جرثقیل بندری بتواند بار را میان عرشه کشتی، اسکله و محوطه انبار منتقل کند. مدل های مخصوص کانتینر معمولا به اسپریدر مجهز هستند تا کانتینر را از نقاط استاندارد مهار و با کنترل بیشتری جابه جا کنند.
انتخاب جرثقیل بندری به نوع کشتی، وزن و ابعاد بار، سرعت تخلیه، شعاع کاری و شرایط محیطی بستگی دارد. از آنجا که این تجهیزات در مجاورت آب شور فعالیت می کنند، قطعات فلزی، کابل ها و سیستم های الکتریکی باید در برابر خوردگی محافظت شوند. کنترل سرعت باد، وضعیت ریل، ترمزها، قلاب یا اسپریدر و سامانه محدودکننده بار نیز اهمیت زیادی دارد. هزینه نصب و نگهداری این جرثقیل ها بالاست، اما سرعت عملیات بندری و ظرفیت جابه جایی کالا را به شکل قابل توجهی افزایش می دهند.

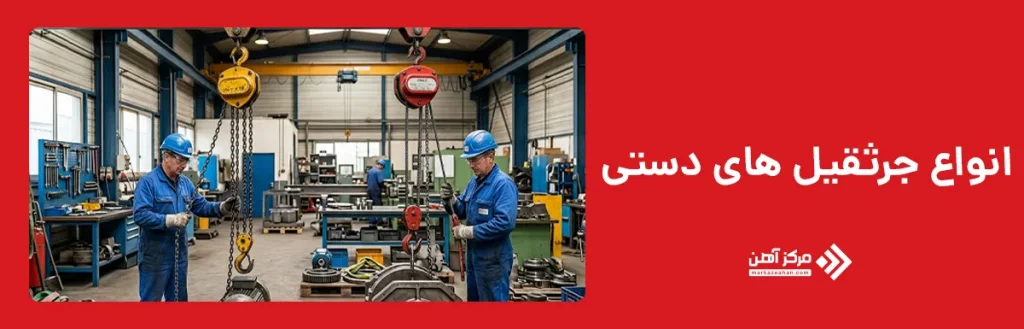

انواع جرثقیل های دستی
انواع جرثقیل های دستی برای بلند کردن و جابه جایی بار در کارگاه ها، انبارها، تعمیرگاه ها و فضاهایی استفاده می شوند که دسترسی به برق وجود ندارد یا حجم عملیات محدود است. نیروی مورد نیاز این تجهیزات توسط اپراتور و از طریق کشیدن زنجیر یا چرخاندن مکانیزم دستی تامین می شود. ساختار ساده، وزن نسبتا کم، هزینه خرید پایین و امکان نصب روی تیرآهن، ریل یا جرثقیل بازویی از مهم ترین ویژگی های آنها به شمار می رود. جرثقیل زنجیری دستی و جرثقیل سیم بکسلی دستی دو نمونه اصلی این گروه هستند که براساس ظرفیت، ارتفاع بالابری و شرایط محیط کار انتخاب می شوند.
استفاده از مدل های دستی بیشتر برای بارهای سبک تا متوسط و عملیات غیرپیوسته مناسب است. این تجهیزات در تعمیر ماشین آلات، نصب قطعات، مونتاژ تجهیزات صنعتی و جابه جایی کالا در انبار کاربرد دارند. با وجود سادگی عملکرد، رعایت ظرفیت مجاز، کنترل قلاب، زنجیر، سیم بکسل، ترمز و محل اتصال دستگاه ضروری است. کشیدن بار به صورت مورب، قرار گرفتن افراد زیر بار و استفاده از قطعات آسیب دیده می تواند خطر سقوط بار را افزایش دهد. همچنین اپراتور باید پیش از شروع کار، مسیر حرکت و وضعیت مهار بار را بررسی کند. در ادامه، انواع جرثقیل های دستی و تفاوت عملکرد آنها به صورت جداگانه توضیح داده می شوند.
جرثقیل زنجیری دستی
جرثقیل زنجیری دستی یکی از ساده ترین تجهیزات بالابری است که نیروی اپراتور را از طریق مجموعه چرخ دنده و زنجیر به نیروی لازم برای بلند کردن بار تبدیل می کند. این دستگاه معمولا از بدنه فلزی، زنجیر فرمان، زنجیر بار، قلاب بالا، قلاب بار و سیستم ترمز مکانیکی تشکیل شده است. اپراتور با کشیدن زنجیر فرمان، چرخ دنده ها را به حرکت درمی آورد و بار به صورت کنترل شده بالا یا پایین می رود. این مدل در تعمیرگاه ها، انبارها، کارگاه های مونتاژ، خطوط تولید و پروژه های نصب تجهیزات کاربرد دارد و می تواند به صورت ثابت یا همراه با ترولی دستی روی تیر نصب شود.
عدم نیاز به برق، حمل آسان، هزینه نگهداری پایین و کنترل دقیق بار از مهم ترین مزایای جرثقیل زنجیری دستی هستند. در مقابل، سرعت بالابری آن کم است و استفاده طولانی مدت می تواند باعث خستگی اپراتور شود. پیش از شروع کار باید ظرفیت درج شده روی دستگاه، سلامت حلقه های زنجیر، عملکرد ترمز و وضعیت قلاب ها بررسی شود. پیچ خوردگی زنجیر، کشیدن بار به صورت مایل و افزایش طول زنجیر با روش های غیراستاندارد خطرناک است. همچنین دستگاه باید از نقطه ای مقاوم آویزان شود و هیچ فردی هنگام باربرداری در زیر بار قرار نگیرد.
جرثقیل سیم بکسلی دستی
جرثقیل سیم بکسلی دستی از یک سیم بکسل فولادی، قرقره، مکانیزم کشش، اهرم یا وینچ دستی و قلاب تشکیل شده است و برای بلند کردن یا کشیدن بار در مسیرهای مختلف به کار می رود. برخلاف جرثقیل زنجیری دستی که از زنجیر برای انتقال نیرو استفاده می کند، در این مدل سیم بکسل روی قرقره جمع یا باز می شود و امکان جابه جایی کنترل شده بار را فراهم می کند. این تجهیزات در پروژه های ساختمانی، نصب تجهیزات، کارگاه های صنعتی، عملیات تعمیر و نگهداری و برخی فعالیت های امدادی کاربرد دارند و در ظرفیت های مختلف تولید می شوند.
مزیت اصلی جرثقیل سیم بکسلی دستی، امکان استفاده از سیم بکسل با طول بیشتر و مقاومت کششی بالا است که آن را برای برخی عملیات خاص مناسب تر می کند. با این حال، سیم بکسل باید به طور منظم از نظر شکستگی رشته ها، له شدگی، خوردگی و تغییر شکل بررسی شود؛ زیرا هرگونه آسیب می تواند ایمنی عملیات را کاهش دهد. همچنین قلاب، ترمز، قرقره و محل اتصال دستگاه باید پیش از استفاده کنترل شوند. رعایت ظرفیت مجاز، جلوگیری از ایجاد زاویه نامناسب در مسیر سیم بکسل و مهار صحیح بار، مهم ترین اصولی هستند که باعث افزایش ایمنی و طول عمر این نوع جرثقیل می شوند.
کاربردهای انواع جرثقیل
انواع جرثقیل ها و کاربرد آنها با توجه به ظرفیت باربرداری، محل استفاده، ارتفاع مورد نیاز و نوع بار با یکدیگر تفاوت دارد. به همین دلیل، هر پروژه عمرانی، صنعتی یا حمل و نقل به جرثقیلی نیاز دارد که از نظر ابعاد، توان، شعاع کاری و شرایط محیطی با نیازهای آن مطابقت داشته باشد. استفاده از جرثقیل مناسب علاوه بر افزایش سرعت اجرای پروژه، ایمنی عملیات را نیز به شکل قابل توجهی بهبود می بخشد و از وارد شدن تنش اضافی به تجهیزات جلوگیری می کند.
مهم ترین کاربردهای انواع جرثقیل عبارت اند از:
- ساخت و ساز: جابه جایی میلگرد، تیرآهن، قالب، بتن پیش ساخته، تجهیزات تاسیساتی و مصالح در پروژه های ساختمانی.
- صنایع فولاد و کارخانه ها: حمل مواد اولیه، قطعات سنگین، قالب ها، تجهیزات تولید و محصولات نهایی در خطوط تولید.
- بنادر و پایانه های کانتینری: بارگیری و تخلیه کانتینر، کالاهای فله، ماشین آلات و تجهیزات سنگین از کشتی ها.
- صنایع نفت، گاز و پتروشیمی: نصب مخازن، تجهیزات فرآیندی، مبدل های حرارتی، پمپ ها و سازه های فلزی.
- نیروگاه ها: نصب توربین، ژنراتور، بویلر و سایر تجهیزات سنگین نیروگاهی.
- معادن: جابه جایی ماشین آلات معدنی، تجهیزات حفاری و قطعات بزرگ در محوطه معدن.
- راه آهن: نصب ریل، تعمیر خطوط، جابه جایی واگن ها و تجهیزات نگهداری شبکه ریلی.
- امداد و نجات: انتقال خودروهای سنگین، آواربرداری، عملیات پس از حوادث طبیعی و جابه جایی تجهیزات امدادی.
انتخاب صحیح نوع جرثقیل در هر یک از این کاربردها به عواملی مانند ظرفیت بار، ارتفاع بالابری، شعاع دسترسی، شرایط زمین، محدودیت فضای کار و مدت زمان اجرای پروژه بستگی دارد. به همین دلیل، پیش از انتخاب تجهیزات باید مشخصات فنی پروژه و جدول ظرفیت جرثقیل به دقت بررسی شود تا عملیات با حداکثر ایمنی و بهره وری انجام گیرد.
تفاوت انواع جرثقیل از نظر ظرفیت و عملکرد
تفاوت انواع جرثقیل از نظر ظرفیت و عملکرد به ساختار دستگاه، نوع شاسی، طول بوم، شعاع کاری، محل نصب و شرایط استفاده بستگی دارد. ظرفیت اسمی هر جرثقیل به معنای توان حمل همان وزن در تمام موقعیت ها نیست؛ زیرا با افزایش فاصله بار از مرکز چرخش، افزایش طول بوم یا کاهش زاویه آن، ظرفیت مجاز دستگاه کمتر می شود. به همین دلیل، بررسی جدول بار برای شناخت انواع تناژ جرثقیل و انتخاب مدل مناسب اهمیت زیادی دارد. جرثقیل های سبک معمولا در تعمیرگاه ها، انبارها و کارگاه های کوچک استفاده می شوند، در حالی که انواع جرثقیل های سنگین برای نصب سازه های بزرگ، تجهیزات نیروگاهی، قطعات پالایشگاهی و پروژه های زیربنایی مناسب هستند.
از نظر عملکرد نیز تفاوت های قابل توجهی میان مدل ها وجود دارد. جرثقیل های متحرک مانند کامیونی و همه کاره سرعت جابه جایی بالاتری دارند و برای چند محل کاری مناسب هستند. جرثقیل خزنده روی زمین های نرم و ناهموار پایداری بیشتری دارد، اما انتقال آن میان پروژه ها دشوارتر است. جرثقیل های ثابت مانند سقفی، دروازه ای و برجی برای عملیات تکراری یا فعالیت در محدوده مشخص طراحی می شوند. مدل های دستی نیز برای بارهای سبک تر و دفعات استفاده محدود کاربرد دارند.
سرعت بالابری، دقت کنترل، ارتفاع دسترسی، میزان اشغال فضا و امکان حرکت همراه با بار از دیگر شاخص های مقایسه هستند. در نتیجه، انتخاب تنها براساس بیشترین ظرفیت اعلام شده کافی نیست و باید شرایط واقعی پروژه، محدودیت محیط و نوع بار نیز بررسی شود.

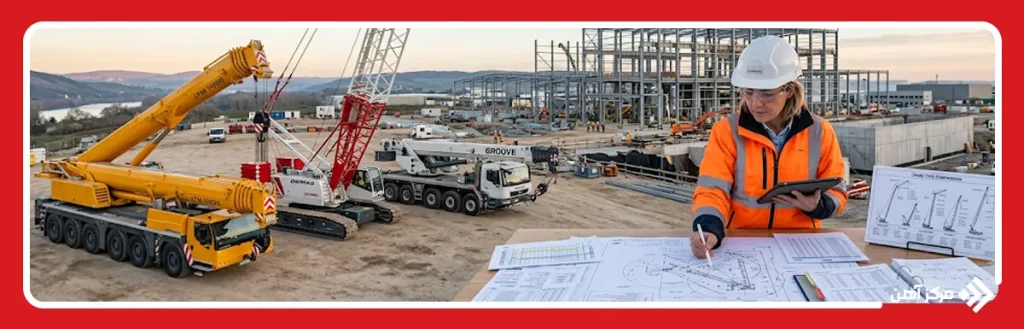

چه عواملی در انتخاب نوع مناسب جرثقیل تاثیرگذار هستند؟
انتخاب نوع مناسب جرثقیل باید براساس شرایط واقعی پروژه انجام شود؛ زیرا استفاده از دستگاهی با ظرفیت یا ساختار نامتناسب می تواند هزینه اجرا، زمان عملیات و احتمال بروز حادثه را افزایش دهد. نخستین عامل، وزن و ابعاد بار است. وزن خالص، مرکز ثقل، شکل بار و نقاط مناسب برای اتصال اسلینگ باید مشخص شوند. پس از آن، ارتفاع بالابری و شعاع کاری بررسی می شود؛ زیرا ظرفیت مجاز جرثقیل با دور شدن بار از مرکز دستگاه یا افزایش طول بوم کاهش پیدا می کند. بنابراین ظرفیت اسمی به تنهایی معیار دقیقی برای انتخاب نیست و جدول بار مدل مورد نظر باید مطالعه شود.
شرایط زمین و محل استقرار نیز اهمیت زیادی دارد. خاک سست، شیب، فضای محدود، وجود کانال زیرزمینی و فاصله کم از ساختمان ها می تواند نوع جرثقیل را تغییر دهد. برای زمین های ناهموار، مدل های خزنده یا سطوح ناهموار مناسب تر هستند، در حالی که پروژه های مرتفع معمولا به انواع جرثقیل ساختمانی مانند تاور کرین نیاز دارند. مسیر دسترسی، امکان انتقال دستگاه، محدودیت ارتفاع و عرض معابر نیز باید پیش از انتخاب بررسی شود.
نوع فعالیت، تعداد دفعات باربرداری، مدت پروژه، سرعت مورد نیاز و دقت جابه جایی از دیگر عوامل موثر هستند. شرایط آب و هوایی، سرعت باد، فاصله از خطوط برق، توان سازه برای تحمل نیروها و تجربه اپراتور نیز نباید نادیده گرفته شوند. در نهایت، هزینه اجاره یا خرید، حمل، مونتاژ، سوخت، نگهداری و تجهیزات جانبی باید در کنار الزامات ایمنی ارزیابی شود تا از میان انواع جرثقیل ها، مدلی انتخاب شود که بهترین تعادل را میان ظرفیت، ایمنی و صرفه اقتصادی ایجاد کند.
شناخت انواع جرثقیل و کاربرد آنها به مهندسان کمک می کند تا متناسب با وزن بار، ارتفاع بالابری، شعاع کاری و شرایط محل اجرا، دستگاه مناسبی انتخاب کنند. جرثقیل های متحرک برای پروژه هایی مناسب هستند که به جابه جایی سریع و فعالیت نیاز دارند، در حالی که مدل های ثابت برای عملیات مستمر در محدوده مشخص طراحی می شوند. جرثقیل های دستی نیز برای بارهای سبک، انتخابی اقتصادی هستند. در زمان انتخاب جرثقیل نباید تنها به ظرفیت اسمی توجه کرد؛ زیرا طول بوم، فاصله بار از مرکز چرخش، وضعیت زمین، سرعت باد و نحوه استقرار دستگاه بر ظرفیت واقعی تاثیر می گذارند. بررسی جدول بار، سلامت تجهیزات، مسیر دسترسی و مهار بار ضروری است. در نهایت، انتخاب اصولی جرثقیل و استفاده از اپراتور متخصص، ایمنی، سرعت و بهره وری عملیات را افزایش می دهد.
سوالات متداول
تاور کرین به دلیل ارتفاع زیاد، شعاع دسترسی گسترده و امکان افزایش ارتفاع همراه با سازه، گزینه مناسبی برای پروژه های بلندمرتبه است.
جرثقیل متحرک قابلیت جابه جایی میان محل های مختلف را دارد، اما جرثقیل ثابت برای فعالیت مستمر در یک محدوده مشخص نصب می شود.
ظرفیت واقعی براساس وزن بار، طول و زاویه بوم، شعاع کاری، وضعیت جک ها و اطلاعات درج شده در جدول بار تعیین می شود.
جرثقیل خزنده به دلیل شاسی زنجیری و سطح تماس گسترده با زمین، برای فعالیت روی خاک نرم و محوطه های ناهموار مناسب تر است.
این جرثقیل در کارخانه ها، سالن های تولید، انبارها و کارگاه هایی که جابه جایی مداوم بار انجام می شود، کاربرد دارد.
مدل دستی بیشتر برای بارهای سبک تا متوسط و عملیات محدود مناسب است و باید دقیقا مطابق ظرفیت درج شده روی دستگاه استفاده شود.
زمین سست، استقرار نادرست جک ها، اضافه بار، افزایش شعاع کاری، باد شدید و حرکت ناگهانی بار از عوامل اصلی واژگونی هستند.
وزن و مرکز ثقل بار، سلامت قلاب و سیم بکسل، جدول بار، مقاومت زمین، مسیر حرکت و فاصله ایمن از خطوط برق باید کنترل شوند.
