شاه فنر یا فنر شمشی خودرو چیست و چگونه کار می کند؟

شاه فنر یکی از اجزای اصلی سیستم تعلیق در بسیاری از خودروهای باری، تجاری و برخی خودروهای دو دیفرانسیل است که وظیفه تحمل وزن، جذب بخشی از ضربات مسیر و کنترل حرکت محور را بر عهده دارد. این قطعه از یک یا چند تیغه فولادی انعطاف پذیر تشکیل می شود که به شکل مشخصی خم شده اند و بین شاسی و محور خودرو قرار می گیرند. طراحی فنر به گونه ای است که هنگام وارد شدن بار، تیغه ها تحت خمش کنترل شده قرار گرفته و بخشی از انرژی ناشی از ناهمواری مسیر را در خود ذخیره می کنند. میزان بار قابل تحمل، نرخ فنر، شکل تیغه ها و نحوه اتصال به شاسی همگی باید متناسب با وزن و شرایط کاری خودرو انتخاب شوند. به همین دلیل، هنگام بررسی مشخصات مواد اولیه، عواملی مانند قیمت آهن کیلویی تنها بخشی از موضوع هستند و کیفیت فولاد، عملیات حرارتی، ابعاد و فرآیند ساخت فنر نیز اهمیت زیادی دارند.

در ساخت شاه فنر، انتخاب ماده و طراحی هندسی به طور مستقیم با دوام قطعه ارتباط دارد. فولاد مورد استفاده باید بتواند در برابر بارگذاری های متناوب، تغییر شکل الاستیک و تنش های ایجاد شده در زمان حرکت خودرو مقاومت کند. به همین دلیل، استفاده از فولاد فنر مناسب و عملیات حرارتی کنترل شده برای رسیدن به ترکیبی از استحکام، انعطاف پذیری و دوام ضروری است. عملکرد این قطعه فقط به تحمل وزن محدود نمی شود؛ بلکه در موقعیت محور، ارتفاع خودرو و رفتار آن هنگام عبور از دست اندازها نیز نقش دارد. در خودروهای مجهز به فنر شمشی، طراحی درست مجموعه می تواند نیاز به برخی اجزای مجزای مکانیکی برای کنترل موقعیت محور را کاهش دهد. بنابراین شناخت ساختار و نحوه عملکرد شاه فنر برای عیب یابی، انتخاب قطعه جایگزین و تشخیص علت تغییر ارتفاع یا کاهش ظرفیت باربری خودرو اهمیت دارد.

شاه فنر چیست؟

اگر بخواهیم بداینم شاه فنر چیست  باید گفت شاه فنر به تیغه اصلی و معمولا بلندتر در مجموعه فنر شمشی گفته می شود که وظیفه اتصال مجموعه فنر به شاسی و انتقال نیرو میان شاسی و محور را بر عهده دارد. این قطعه معمولا در دو انتها دارای بخش های خمیده یا گوشواره ای است که از طریق بوش و اتصالات مربوطه به شاسی متصل می شوند. در بخش میانی نیز فنر به محور خودرو متصل می شود تا نیروهای وارد شده از طرف چرخ ها و محور به مجموعه تعلیق انتقال پیدا کند. شکل انحنای شاه فنر، طول، ضخامت و عرض آن بر میزان انعطاف پذیری و ظرفیت تحمل بار مجموعه تاثیر مستقیم دارند. از آنجا که این قطعه در طول عمر خودرو بارها تحت بارگذاری و تخلیه بار قرار می گیرد، مقاومت آن در برابر خستگی فلزات اهمیت زیادی دارد. اگر تنش های ایجاد شده از محدوده طراحی فراتر بروند یا سطح و ساختار فولاد دچار آسیب شود، احتمال ایجاد ترک های خستگی و در نهایت شکست افزایش پیدا می کند.

در یک مجموعه فنر شمشی چند برگ، شاه فنر نقش پایه اصلی را دارد و تیغه های دیگر معمولا در زیر آن قرار می گیرند. این تیغه ها با طول ها و ضخامت های مختلف، مشخصه فنری و ظرفیت باربری مجموعه را تغییر می دهند. شاه فنر برخلاف قطعاتی که صرفا برای تحمل بار ثابت طراحی شده اند، در زمان حرکت خودرو دائما تغییر شکل الاستیک پیدا می کند و نیروهای ناشی از ترمز، شتاب گیری، بارگذاری و ناهمواری مسیر را تحمل می کند. از نظر سازوکار ذخیره انرژی نیز باید آن را از فنر پیچشی متمایز دانست؛ در فنر شمشی انرژی عمدتا در اثر خمش تیغه فولادی ذخیره می شود، در حالی که فنر پیچشی با پیچش عضو فنری عمل می کند.

فنر شمشی خودرو چگونه کار می کند؟

فنر شمشی خودرو با تغییر شکل الاستیک تیغه های فولادی، بخشی از انرژی ناشی از ضربات و ناهمواری های مسیر را جذب می کند. زمانی که چرخ از روی دست انداز یا فرورفتگی عبور می کند، نیروی ایجاد شده از طریق محور به مجموعه فنر منتقل می شود. در این حالت، تیغه ها تحت خمش قرار می گیرند و انرژی مکانیکی را در خود ذخیره می کنند. پس از عبور از مانع، تیغه ها به سمت وضعیت اولیه باز می گردند و به کاهش شدت ضربه منتقل شده به شاسی کمک می کنند. میزان این تغییر شکل به وزن خودرو، مقدار بار، طول و ضخامت تیغه ها و نرخ فنر بستگی دارد. به همین دلیل، انتخاب صحیح فنر برای هر خودرو باید بر اساس ظرفیت باربری و شرایط استفاده انجام شود.

در فنر شمشی ماشین، مجموعه فنر علاوه بر تحمل وزن، می تواند در کنترل موقعیت محور و انتقال برخی نیروهای وارد شده هنگام ترمزگیری و شتاب گیری نیز نقش داشته باشد. در مدل های چند برگ، تیغه ها با طول و ضخامت متفاوت کنار یکدیگر قرار می گیرند تا ظرفیت باربری مورد نیاز تامین شود. هنگام حرکت تعلیق، تماس میان تیغه ها نیز می تواند بر رفتار فنر تاثیر بگذارد. در کنار این مجموعه، کمک فنر شمشی وظیفه کنترل نوسان و سرعت بازگشت فنر را بر عهده دارد و عملکرد آن با وظیفه اصلی فنر متفاوت است. بنابراین سیستم تعلیق فنر شمشی مجموعه ای هماهنگ از فنر، محور، اتصالات و کمک فنر است که برای تحمل بار و کنترل حرکت چرخ ها طراحی می شود.

اجزای فنر شمشی

شناخت اجزای فنر شمشی برای درک نحوه عملکرد، سرویس و عیب یابی این مجموعه اهمیت زیادی دارد. ساختار فنر شمشی بسته به نوع خودرو، ظرفیت باربری و طراحی سیستم تعلیق می تواند متفاوت باشد، اما چند جزء اصلی در بیشتر نمونه ها وجود دارد. تیغه های فولادی، پیچ مرکزی، بست ها و مجموعه بوش و گوشواره، اجزایی هستند که در کنار یکدیگر وظیفه تحمل بار، اتصال فنر به شاسی و کنترل حرکت محور را انجام می دهند. هر کدام از این قطعات باید متناسب با مشخصات خودرو انتخاب شوند، زیرا خرابی یک جزء می تواند عملکرد کل مجموعه را تحت تاثیر قرار دهد. برای مثال، فرسودگی بوش ممکن است باعث ایجاد لقی و صدا شود، در حالی که شل شدن پیچ مرکزی می تواند موقعیت تیغه ها نسبت به محور را تغییر دهد. برای درک بهتر ساختار این مجموعه، مشاهده عکس شاه فنر می تواند جایگاه تیغه ها، پیچ مرکزی، بست ها و بوش های دو طرف فنر را به شکل واضح نشان دهد. در ادامه، هر یک از اجزای اصلی فنر شمشی خودرو را جداگانه بررسی می کنیم.

تیغه های فنر

تیغه های فنر اصلی ترین بخش سازنده مجموعه هستند و وظیفه ایجاد خاصیت ارتجاعی و تحمل بار را بر عهده دارند. این تیغه ها معمولا از فولادهای مخصوص فنر ساخته می شوند و به صورت خمیده شکل می گیرند تا بتوانند تحت بارگذاری، تغییر شکل الاستیک کنترل شده داشته باشند. در فنر شمشی چند برگ، تعداد تیغه ها و تفاوت طول آنها بر ظرفیت باربری و سختی مجموعه اثر می گذارد. تیغه بلندتر معمولا در بخش بالایی قرار می گیرد و تیغه های کوتاه تر در زیر آن چیده می شوند. کیفیت سطح تیغه نیز اهمیت دارد، زیرا خراش، خوردگی یا تمرکز تنش می تواند دوام آن را کاهش دهد. در زمان بررسی یک شاه فنر فرسوده، باید ترک های اطراف محل اتصال، تغییر شکل غیرعادی و شکستگی احتمالی تیغه ها نیز کنترل شود. انتخاب ضخامت و تعداد مناسب تیغه ها به وزن خودرو، میزان بار و شرایط کاری آن وابسته است و نمی توان تنها بر اساس ظاهر فنر تصمیم گیری کرد.

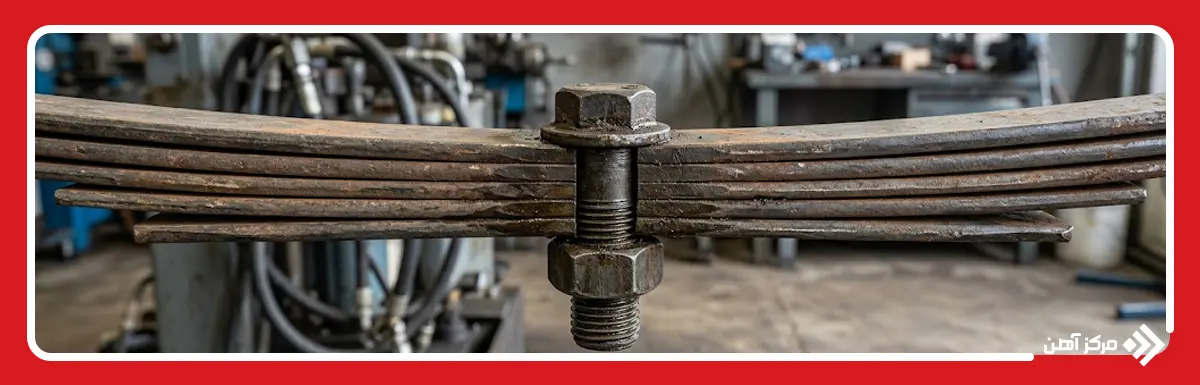

پیچ مرکزی

پیچ مرکزی یکی از اجزای مهم مجموعه فنر شمشی است که تیغه های مختلف را در بخش میانی نسبت به یکدیگر ثابت نگه می دارد. این پیچ از میان سوراخ های ایجاد شده در مرکز تیغه ها عبور کرده و به حفظ موقعیت صحیح برگ ها کمک می کند. هنگام نصب فنر روی محور، همین بخش معمولا در ارتباط با تجهیزات مهار کننده محور قرار می گیرد و بنابراین استحکام اتصال آن اهمیت زیادی دارد. شل شدن یا آسیب دیدن پیچ مرکزی می تواند باعث جابه جایی تیغه ها و ایجاد تغییر در موقعیت مجموعه شود. در چنین شرایطی، ممکن است صدا، لقی یا تغییر رفتار تعلیق مشاهده شود. هنگام تعمیر یا تعویض فنر شمشی، وضعیت رزوه، مهره و محل نشیمن پیچ نیز باید بررسی شود. استفاده از پیچ نامناسب یا بستن آن با گشتاور نادرست می تواند ایمنی و دوام مجموعه را تحت تاثیر قرار دهد.

 بست ها

بست های فنر برای نگه داشتن تیغه ها در وضعیت مشخص و جلوگیری از حرکت جانبی بیش از حد آنها استفاده می شوند. این قطعات معمولا در بخش هایی از طول مجموعه قرار می گیرند و برگ های فنر را در کنار یکدیگر نگه می دارند. عملکرد صحیح بست ها به ویژه در فنرهای چند برگ اهمیت دارد، زیرا حرکت نامنظم تیغه ها می تواند باعث ایجاد صدا، سایش موضعی و تغییر رفتار سیستم تعلیق شود. بست نباید به شکلی نصب شود که حرکت طبیعی تیغه ها را هنگام فشرده شدن و باز شدن تعلیق کاملا محدود کند. در زمان سرویس، شل بودن، تغییر شکل، خوردگی یا شکستگی بست ها باید بررسی شود. اگر این قطعات آسیب دیده باشند، حتی یک فنر سالم نیز ممکن است عملکرد مطلوبی نداشته باشد. بنابراین کنترل بست ها باید بخشی از بازرسی دوره ای فنر شمشی خودرو باشد، به خصوص در خودروهایی که به طور مداوم با بار سنگین یا مسیرهای ناهموار کار می کنند.

بوش و گوشواره فنر

بوش و گوشواره فنر وظیفه ایجاد اتصال مناسب میان شاه فنر و شاسی را بر عهده دارند و امکان حرکت کنترل شده مجموعه را هنگام تغییر شکل فنر فراهم می کنند. گوشواره در انتهای شاه فنر قرار دارد و بوش در محل اتصال آن نصب می شود تا تماس مستقیم فلز با فلز کاهش پیدا کند. هنگام فشرده شدن سیستم تعلیق، طول موثر فنر و موقعیت انتهای آن نسبت به شاسی تغییر می کند؛ بنابراین اتصال انتهایی باید بتواند این حرکت را بدون ایجاد تنش اضافی تحمل کند. فرسودگی بوش معمولا با علائمی مانند ایجاد صدا، لقی، کوبش یا تغییر رفتار خودرو همراه است. ترک خوردگی، له شدگی یا خشک شدن بوش نیز می تواند کیفیت اتصال را کاهش دهد. در زمان بررسی اجزای فنر شمشی، سلامت گوشواره، بوش و محل اتصال آنها اهمیت زیادی دارد، زیرا خرابی این بخش ها می تواند حتی در صورت سالم بودن تیغه ها، عملکرد کل مجموعه تعلیق را مختل کند.

انواع فنر شمشی خودرو

فنرهای شمشی بر اساس تعداد تیغه ها، شکل هندسی و نحوه توزیع ضخامت در طول برگ ها به چند گروه تقسیم می شوند. تفاوت این طراحی ها مستقیما روی ظرفیت تحمل بار، وزن مجموعه، میزان انعطاف پذیری و رفتار سیستم تعلیق اثر می گذارد. انتخاب نوع مناسب فنر شمشی خودرو باید با توجه به وزن خودرو، مقدار بار قابل حمل، شرایط مسیر و فضای موجود برای نصب انجام شود. در خودروهای باری، معمولا ظرفیت باربری اهمیت بیشتری دارد، در حالی که در برخی خودروهای سبک تر، کاهش وزن و بهبود کیفیت سواری نیز مورد توجه قرار می گیرد. فنر شمشی تک برگ، چند برگ و پارابولیک سه طراحی شناخته شده هستند که هر کدام ویژگی های خاص خود را دارند. البته تفاوت میان آنها فقط به تعداد تیغه ها محدود نمی شود و شکل مقطع، ضخامت، طول و نحوه توزیع تنش نیز در عملکرد نهایی موثر است. شناخت این تفاوت ها هنگام انتخاب قطعه جایگزین اهمیت زیادی دارد، زیرا نصب فنری با مشخصات نامتناسب می تواند ظرفیت باربری و رفتار خودرو را تغییر دهد. در ادامه، ساختار و کاربرد هر یک از این انواع را بررسی می کنیم.

فنر شمشی تک برگ

فنر شمشی تک برگ از یک تیغه فولادی اصلی تشکیل شده است که به تنهایی وظیفه ایجاد خاصیت ارتجاعی، تحمل وزن و جذب بخشی از ضربات وارد شده به سیستم تعلیق را بر عهده دارد. در این ساختار برخلاف فنرهای چند برگ، چند تیغه روی یکدیگر قرار نمی گیرند؛ بنابراین مجموعه ساده تر و سبک تری ایجاد می شود. شکل انحنا، طول، عرض و ضخامت تیغه باید با توجه به وزن خودرو و ظرفیت باربری مورد نیاز تعیین شود. از آنجا که تمام بار توسط یک تیغه تحمل می شود، طراحی هندسی و کیفیت عملیات حرارتی اهمیت زیادی دارد. هرگونه تغییر نامناسب در مشخصات تیغه می تواند نرخ فنر و رفتار خودرو را تغییر دهد. این نوع فنر بیشتر برای کاربردهایی مناسب است که ظرفیت باربری بسیار بالا مورد نیاز نیست و کاهش وزن مجموعه نیز اهمیت دارد.

یکی از ویژگی های فنر شمشی تک برگ، حذف تماس مستقیم میان چند تیغه و در نتیجه کاهش اصطکاک داخلی مجموعه است. همچنین تعداد کمتر قطعات می تواند فرآیند نصب و بازرسی را ساده تر کند. با این حال، نباید صرفا بر اساس ظاهر ساده تر، آن را جایگزین نمونه چند برگ کرد. ظرفیت باربری، ارتفاع کاری، ابعاد محل نصب و مشخصات محور باید با طراحی اصلی خودرو مطابقت داشته باشد. در صورت وارد شدن بار بیش از ظرفیت، تنش ایجاد شده در تیغه افزایش پیدا می کند و احتمال تغییر شکل دائمی یا آسیب به ساختار آن بیشتر می شود. به همین دلیل، انتخاب فنر شمشی تک برگ نه صرفا بر اساس ابعاد ظاهری یا تعداد تیغه ها که باید بر اساس مشخصات فنی خودرو انجام شود.

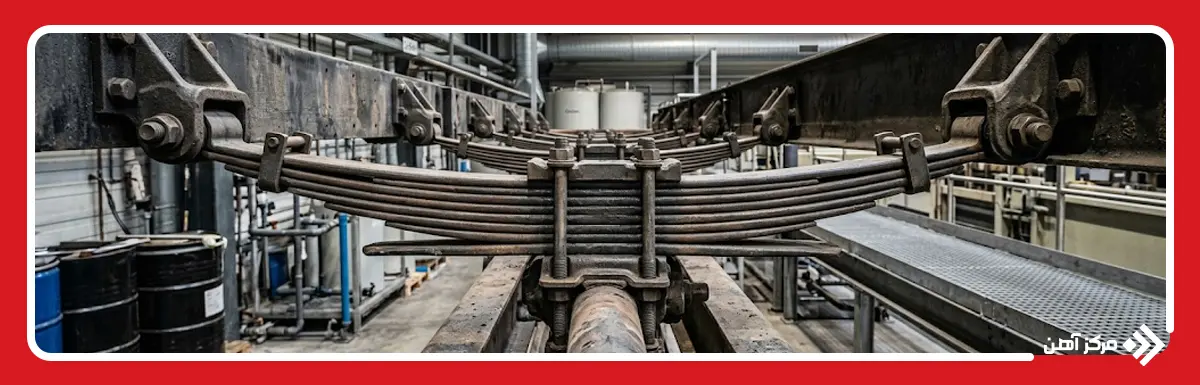

فنر شمشی چند برگ

فنر شمشی چند برگ از چند تیغه فولادی تشکیل می شود که با طول و ضخامت های متفاوت روی یکدیگر قرار می گیرند. تیغه اصلی معمولا در بخش بالایی مجموعه قرار دارد و برگ های کوتاه تر در زیر آن چیده می شوند. این ساختار باعث می شود مجموعه بتواند بار بیشتری را نسبت به بسیاری از طراحی های تک برگ تحمل کند و به همین دلیل در خودروهای باری، تجاری و وسایل نقلیه ای که با بار قابل توجه حرکت می کنند، کاربرد گسترده ای دارد. تعداد، ضخامت و طول تیغه ها بر نرخ فنر و ظرفیت تحمل بار تاثیر می گذارد. هنگام فشرده شدن تعلیق، برگ ها تحت خمش قرار می گیرند و با مشارکت یکدیگر انرژی ناشی از حرکت و ناهمواری مسیر را جذب می کنند. در نتیجه، طراحی هر برگ باید با سایر تیغه ها هماهنگ باشد تا تنش در مجموعه به شکل مناسب توزیع شود.

یکی از ویژگی های مهم فنر شمشی چند برگ، امکان تنظیم مشخصات مجموعه از طریق تغییر تعداد و ابعاد تیغه ها است. با این حال، تماس میان برگ ها می تواند اصطکاک ایجاد کند و در صورت وجود آلودگی، خوردگی یا سایش، حرکت نسبی آنها را تحت تاثیر قرار دهد. وزن این نوع فنر نیز معمولا از نمونه تک برگ بیشتر است و تعداد قطعات آن، بازرسی و نگهداری دقیق تری را ضروری می کند. هنگام تعویض فنر شمشی خودرو، استفاده از مجموعه ای با تعداد برگ یا ضخامت متفاوت بدون بررسی مشخصات سازنده می تواند ظرفیت باربری، ارتفاع خودرو و رفتار تعلیق را تغییر دهد. بنابراین انتخاب فنر چند برگ باید بر اساس وزن محور، ظرفیت بار، شرایط کاری و مشخصات فنی خودرو انجام شود.

فنر شمشی پارابولیک

فنر شمشی پارابولیک نوعی طراحی مهندسی شده از فنرهای شمشی است که ضخامت تیغه در طول آن به صورت یکنواخت و تدریجی تغییر می کند. در این ساختار، مقطع تیغه در بخش هایی که به نیروی بیشتری نیاز دارند ضخیم تر و در قسمت های کم تنش نازک تر می شود. هدف از این طراحی، توزیع مناسب تر تنش و استفاده بهینه از ماده است. برخلاف بسیاری از فنرهای چند برگ معمولی، در فنر پارابولیک تعداد تیغه ها معمولا کمتر است و برگ ها برای کاهش تماس مستقیم، با فاصله مشخصی از یکدیگر قرار می گیرند. این ویژگی می تواند اصطکاک داخلی میان تیغه ها را کاهش دهد و حرکت روان تری برای مجموعه ایجاد کند. کاهش وزن نیز یکی دیگر از ویژگی های مهم این طراحی است و می تواند در بهبود مشخصات کلی خودرو موثر باشد.

در فنر شمشی پارابولیک، شکل هندسی و تغییر تدریجی ضخامت تیغه باید با دقت محاسبه شود تا تنش در طول برگ به شکل کنترل شده توزیع شود. به همین دلیل، تولید این نوع فنر به فرآیند ساخت و عملیات حرارتی دقیق نیاز دارد. این طراحی در برخی خودروهای تجاری و باری مورد استفاده قرار می گیرد؛ به ویژه در شرایطی که هم ظرفیت تحمل بار و هم کاهش وزن مجموعه اهمیت دارد. با وجود مزایای آن، فنر پارابولیک را نمی توان صرفا به دلیل وزن کمتر جایگزین هر فنر معمولی کرد. نرخ فنر، ظرفیت باربری، ابعاد نصب و مشخصات محور باید با طراحی خودرو هماهنگ باشند. در نتیجه، هنگام انتخاب این نوع فنر برای فنر شمشی خودرو، تطابق کامل مشخصات فنی قطعه با سیستم تعلیق اهمیت اساسی دارد.

کاربرد فنر شمشی در خودرو

فنر شمشی در خودروهایی استفاده می شود که سیستم تعلیق آنها باید علاوه بر جذب ضربات مسیر، توانایی تحمل بار قابل توجهی داشته باشد. به همین دلیل، این نوع فنر در بسیاری از کامیون ها، وانت ها، خودروهای تجاری، اتوبوس ها و برخی خودروهای آفرودی دیده می شود. در این وسایل نقلیه، وزن محور و بار حمل شده می تواند مقدار زیادی نیرو به سیستم تعلیق وارد کند و استفاده از ساختاری مقاوم و قابل اطمینان اهمیت بالایی دارد. فنر شمشی ماشین در چنین شرایطی می تواند هم نقش عنصر فنری را ایفا کند و هم در کنترل موقعیت محور نسبت به شاسی مشارکت داشته باشد. البته میزان این نقش به طراحی سیستم تعلیق و نحوه اتصال مجموعه بستگی دارد. در برخی خودروهای سبک نیز از فنرهای شمشی استفاده می شود، اما انتخاب آنها باید بر اساس مشخصات واقعی خودرو انجام شود. نوع فنر، تعداد برگ ها، ظرفیت باربری و نرخ فنر از جمله عواملی هستند که برای تعیین کاربرد مناسب باید بررسی شوند. بنابراین نمی توان تنها با مشاهده ظاهر فنر درباره قابلیت استفاده آن در یک خودرو تصمیم گرفت.

کاربرد فنر شمشی خودرو به حمل بار محدود نیست و در طراحی برخی خودروهای تخصصی نیز مزایایی دارد. ساختار نسبتا ساده، دوام مناسب در شرایط کاری سخت و قابلیت تحمل بارهای متغیر باعث شده است این سیستم همچنان در وسایل نقلیه مختلف مورد استفاده قرار گیرد. در خودروهای باری، مجموعه فنر باید بتواند تغییرات وزن ناشی از بارگیری و تخلیه را تحمل کند، بدون اینکه تغییر شکل آن از محدوده طراحی فراتر رود. در خودروهای آفرودی نیز مقاومت مجموعه در برابر مسیرهای ناهموار اهمیت زیادی دارد. البته کیفیت سواری این سیستم به طراحی فنر، میزان بار، نوع محور و عملکرد سایر اجزای تعلیق وابسته است.

جنس شاه فنر چیست؟

جنس شاه فنر معمولا از فولادهای مخصوص فنر انتخاب می شود؛ زیرا این قطعه باید در برابر بارگذاری های مکرر، تغییر شکل الاستیک و تنش های ناشی از حرکت خودرو مقاومت کافی داشته باشد. فولاد مورد استفاده باید ترکیبی مناسب از استحکام، چقرمگی و قابلیت تحمل خستگی داشته باشد تا تیغه بتواند در طول عمر کاری خودرو بارها خم و به وضعیت اولیه خود بازگردد. در ساخت فنرهای شمشی خودرو، فولادهای آلیاژی فنری مانند خانواده 51CrV4 و فولادهای مشابه، بسته به طراحی و استاندارد مورد استفاده، کاربرد دارند. وجود عناصر آلیاژی و انجام عملیات حرارتی مناسب می تواند به دستیابی به سختی و استحکام مورد نیاز کمک کند. البته انتخاب گرید فولاد به تنهایی تضمین کننده عملکرد شاه فنر نیست و کیفیت ماده اولیه، فرآیند شکل دهی، عملیات حرارتی و کیفیت سطح نیز باید کنترل شود.

پس از شکل دهی تیغه، عملیات حرارتی مناسب برای رسیدن به خواص مکانیکی مورد نیاز اهمیت زیادی دارد. اگر سختی یا ساختار متالورژیکی فولاد نامناسب باشد، فنر ممکن است در برابر بارهای تکراری عملکرد مطلوبی نداشته باشد یا زودتر دچار ترک و شکست شود. همچنین سطح تیغه باید تا حد امکان عاری از عیوبی مانند شیار عمیق، ترک و خوردگی شدید باشد، زیرا این موارد می توانند محل تمرکز تنش ایجاد کنند. در فنر شمشی، عملکرد بلندمدت به هماهنگی میان جنس فولاد، ابعاد تیغه، عملیات حرارتی و شرایط کاری وابسته است. به همین دلیل، هنگام تعویض شاه فنر بهتر است قطعه ای با مشخصات فنی سازگار با خودرو انتخاب شود و صرفا بر اساس ظاهر، ضخامت یا قیمت تصمیم گیری نشود.

مزایا و معایب فنر شمشی

فنر شمشی به دلیل ساختار نسبتا ساده و توانایی تحمل بار بالا، همچنان یکی از راهکارهای مورد استفاده در سیستم تعلیق خودروهای باری و تجاری است. یکی از مهم ترین مزایای آن، ترکیب عملکرد فنری و قابلیت مشارکت در موقعیت دهی محور است؛ بنابراین در برخی طراحی ها به تعداد کمتری از اجزای جداگانه برای کنترل حرکت محور نیاز خواهد بود. ساختار مقاوم، امکان استفاده در شرایط کاری سنگین و قابلیت تحمل بارهای متغیر نیز از ویژگی های مهم آن محسوب می شوند. علاوه بر این، طراحی مجموعه را می توان با تغییر تعداد، طول و ضخامت تیغه ها برای ظرفیت های مختلف باربری تنظیم کرد. در مقابل، یکی از معایب فنر شمشی وزن نسبتا زیاد آن در برخی طراحی ها است. اصطکاک میان تیغه های فنر چند برگ نیز می تواند بر عملکرد تعلیق اثر بگذارد و در صورت نگهداری نامناسب، سایش یا خوردگی میان برگ ها ایجاد شود.

از طرف دیگر، کیفیت سواری فنر شمشی به طراحی مجموعه و مقدار بار خودرو وابستگی زیادی دارد. اگر نرخ فنر برای وزن خودرو بیش از حد بالا باشد، تعلیق می تواند خشک تر عمل کند و انتقال بخشی از ارتعاشات به بدنه افزایش یابد. همچنین شکستگی تیغه، فرسودگی بوش ها، شل شدن اتصالات یا تغییر شکل دائمی می تواند عملکرد مجموعه را مختل کند. با این حال، نمی توان تمام این موارد را به خود طراحی فنر نسبت داد، زیرا شرایط بارگیری، وضعیت جاده و کیفیت نگهداری نیز تاثیر مستقیم دارند. بنابراین هنگام بررسی مزایا و معایب فنر شمشی باید کاربرد خودرو و شرایط واقعی استفاده از آن در نظر گرفته شود. برای خودروهای سنگین، ظرفیت باربری و دوام معمولا از عوامل تعیین کننده در انتخاب این سیستم هستند.

شاه فنر یکی از اجزای مهم سیستم تعلیق خودرو است که وظیفه تحمل وزن، جذب بخشی از ضربات مسیر و کمک به کنترل حرکت محور را بر عهده دارد. فنر شمشی در انواع تک برگ، چند برگ و پارابولیک طراحی می شود و انتخاب هر نوع به وزن خودرو، ظرفیت باربری و شرایط کاری آن بستگی دارد. جنس فولاد، طراحی تیغه ها، عملیات حرارتی و کیفیت اتصالات نیز تاثیر مستقیمی بر دوام و عملکرد این مجموعه دارند. شناخت ساختار و نحوه عملکرد فنر شمشی خودرو می تواند به انتخاب صحیح قطعه و تشخیص به موقع خرابی ها کمک کند. همچنین بازرسی منظم تیغه ها، بوش ها، بست ها و پیچ مرکزی برای جلوگیری از آسیب های جدی اهمیت دارد. در نهایت، استفاده از فنر متناسب با مشخصات خودرو، مهم ترین عامل دستیابی به عملکرد مناسب و عمر کاری مطلوب است.
