طراحی سقف وافل چگونه انجام می شود؟

سقف وافل یکی از سیستم های سازه ای بتنی است که به دلیل توانایی پوشش دهانه های بزرگ، کاهش وزن مرده سازه و ظاهر معماری متمایز، در سال های اخیر در ساختمان های اداری، تجاری و حتی مسکونی با اهمیت زیادی مورد استفاده قرار گرفته است. طراحی این نوع سقف نسبت به سقف های تیرچه بلوک معمولی پیچیدگی بیشتری دارد و نیازمند دقت در محاسبات سازه ای، انتخاب قالب مناسب و رعایت آیین نامه های اجرایی است. در ادامه این مقاله مرکزآهن به صورت کامل به بررسی ضوابط طراحی سقف وافل، تفاوت انواع یک طرفه و دو طرفه آن و نکات مهمی که پیش از اجرا باید مورد توجه قرار گیرد، خواهیم پرداخت.

ضوابط طراحی سقف وافل

طراحی سقف وافل از همان مراحل ابتدایی نیازمند بررسی دقیق بار های وارده، دهانه سازه ای و شرایط اجرایی پروژه است. مهندس طراح باید پیش از هر چیز مشخص کند که سقف با چه سیستمی، یک طرفه یا دو طرفه، عمل خواهد کرد؛ زیرا این تصمیم مستقیما بر آرایش تیرچه ها، ضخامت دال و نحوه توزیع آرماتور تاثیر می گذارد. یکی از نکات مهمی که در این مرحله باید به آن توجه شود، هزینه اجرایی پروژه است که ارتباط مستقیمی با نوسانات قیمت آهن دارد؛ چرا که مقدار میلگرد مصرفی در سقف های وافل نسبت به سقف های معمولی می تواند تفاوت محسوسی داشته باشد و این موضوع در برآورد اولیه هزینه پروژه نباید نادیده گرفته شود.

از سوی دیگر، طراحی سقف وافل باید با در نظر گرفتن آیین نامه های معتبر داخلی و بین المللی مانند مبحث نهم مقررات ملی ساختمان و آیین نامه ACI انجام شود. در این مرحله، تحلیل سازه ای با استفاده از نرم افزارهایی مانند ایتبس یا سیف صورت می گیرد تا رفتار واقعی سقف تحت بارهای مرده و زنده شبیه سازی شود. پس از تحلیل، مرحله اجرای سقف وافل آغاز می شود که شامل قالب بندی، آرماتوربندی و بتن ریزی است و هر گونه خطا در طراحی می تواند در این مرحله به مشکلات جدی اجرایی منجر شود. به همین دلیل هماهنگی کامل میان تیم طراحی و تیم اجرا از ابتدای پروژه ضروری است.

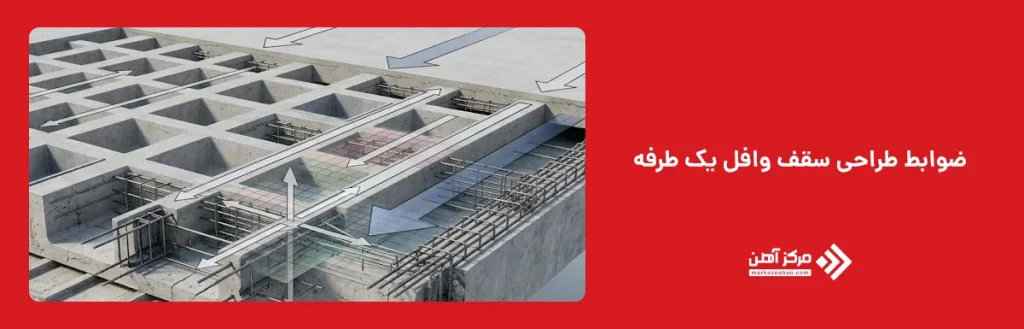

ضوابط طراحی سقف وافل یک طرفه

سقف وافل یک طرفه زمانی مورد استفاده قرار می گیرد که دهانه سازه ای در یک جهت به مراتب بزرگ تر از جهت دیگر باشد. در این حالت، بار وارده عمدتا در راستای دهانه کوچک تر منتقل می شود و تیرچه های اصلی نیز در همین جهت طراحی و اجرا می گردند. یکی از موضوعاتی که مهندسان طراح باید همواره به آن توجه کنند، تفاوت سقف وافل یک طرفه و دو طرفه است؛ زیرا انتخاب اشتباه سیستم سازه ای می تواند منجر به افزایش هزینه، اتلاف مصالح و حتی کاهش ایمنی سازه شود. در سقف یک طرفه، نسبت طول به عرض پانل معمولا بیش از دو است و همین نسبت است که تعیین می کند آیا سیستم باید به صورت یک طرفه طراحی شود یا دو طرفه.

طراحی سقف وافل یک طرفه از نظر اقتصادی در دهانه های کشیده و مستطیلی مقرون به صرفه تر است، زیرا در این حالت نیازی به آرماتوربندی متقاطع در هر دو جهت نیست و می توان از الگوی ساده تری برای قالب بندی استفاده کرد. با این حال، این سیستم محدودیت هایی نیز دارد که در ادامه به تفصیل بررسی خواهد شد.

نحوه انتقال بار

در سقف های وافل یک طرفه، انتقال بار بر خلاف دال های دو طرفه، عمدتا در یک راستای اصلی صورت می گیرد. تیرچه های موازی با دهانه کوتاه تر، بخش اعظم بار مرده و زنده سقف را جذب کرده و آن را به تیرهای اصلی یا دیوارهای باربر منتقل می کنند. این الگوی انتقال بار باعث می شود که در طراحی، توجه ویژه ای به مقطع تیرچه ها و فاصله میان آن ها معطوف شود، چرا که هرگونه خطا در این بخش می تواند باعث ایجاد ترک های خمشی یا حتی گسیختگی موضعی در سقف شود.

عامل مهم دیگری که در نحوه انتقال بار نقش دارد، صلبیت دال فوقانی سقف وافل است. این دال که معمولا ضخامتی بین پنج تا هشت سانتی متر دارد، وظیفه توزیع بارهای متمرکز و انتقال آن ها به تیرچه های زیرین را بر عهده دارد. طراحان باید در محاسبات خود اطمینان حاصل کنند که این دال توانایی تحمل بارهای موضعی، از جمله بار تجهیزات یا تقسیم کننده های داخلی ساختمان را نیز داشته باشد. همچنین در مناطق با خطر لرزه خیزی بالا، توزیع صحیح بار جانبی نیز باید در تحلیل انتقال بار سقف وافل یک طرفه لحاظ شود تا رفتار سازه در برابر زلزله قابل پیش بینی و ایمن باشد.

طراحی تیرچه‌ها

طراحی تیرچه ها در سقف وافل یک طرفه یکی از حساس ترین بخش های فرآیند مهندسی است. ابعاد تیرچه ها شامل عرض جان، ارتفاع کلی و فاصله محوری، باید بر اساس نتایج تحلیل سازه ای و با در نظر گرفتن دهانه موثر تعیین شود. معمولا فاصله محوری تیرچه ها در سقف های وافل بین شصت تا صد سانتی متر متغیر است، اما این عدد بسته به بار طراحی و نوع قالب مورد استفاده می تواند تغییر کند.

یکی از نکات کلیدی در طراحی تیرچه ها، کنترل مقاومت برشی در نزدیکی تکیه گاه ها است. از آنجا که در این نواحی برش حداکثری رخ می دهد، طراحان اغلب از ضخیم شدگی موضعی جان تیرچه در نزدیکی تکیه گاه ها استفاده می کنند تا از وقوع ترک های برشی جلوگیری شود. علاوه بر این، ارتفاع تیرچه ها باید متناسب با دهانه انتخاب شود؛ به طور معمول نسبت ارتفاع به دهانه بین یک به پانزده تا یک به بیست در نظر گرفته می شود تا هم از نظر خیز و هم از نظر مصرف مصالح، طرح بهینه باشد. دقت در این محاسبات نقش مستقیمی در پایداری بلندمدت سقف و کاهش هزینه های نگهداری آینده دارد.

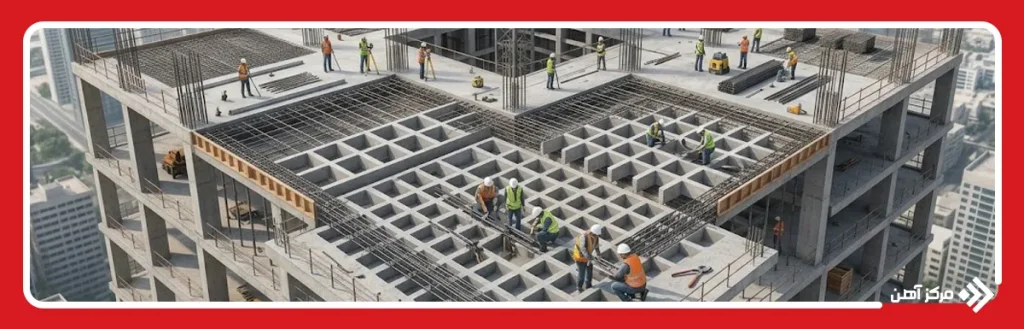

آرماتوربندی سقف

آرماتوربندی در سقف وافل یک طرفه باید متناسب با مسیر اصلی انتقال بار انجام شود. آرماتورهای خمشی اصلی در جهت تیرچه ها و در پایین مقطع قرار می گیرند تا مقاومت لازم در برابر لنگر خمشی مثبت را تامین کنند، در حالی که در نواحی نزدیک تکیه گاه ها، آرماتورهای منفی در قسمت فوقانی مقطع برای مقابله با لنگر منفی تعبیه می شوند. همچنین برای جلوگیری از ترک خوردگی ناشی از انقباض و تغییرات حرارتی، آرماتورهای حرارتی و انقباضی در دال فوقانی و در جهت عمود بر تیرچه ها قرار داده می شوند.

رعایت پوشش بتن مناسب روی آرماتورها نیز از اهمیت بالایی برخوردار است، به خصوص در سازه هایی که در معرض رطوبت یا عوامل خورنده قرار دارند. عمق دقیق میلگردها و قلاب انتهایی آن ها باید طبق آیین نامه های معتبر طراحی و کنترل شود تا پیوستگی کافی میان فولاد و بتن تامین گردد. در برخی طرح ها، به دلیل بارهای سنگین یا دهانه های بزرگ، از میلگردهای با قطر بالاتر یا استفاده از دو ردیف آرماتور در جهت اصلی استفاده می شود که این موضوع باید در نقشه های اجرایی به وضوح مشخص شود تا از خطای اجرایی جلوگیری شود.

محدودیت دهانه قابل اجرا

سقف وافل یک طرفه معمولا برای دهانه هایی بین شش تا دوازده متر مناسب است، هرچند با تقویت مقطع تیرچه ها و افزایش ارتفاع سقف، امکان اجرای دهانه های بزرگ تر نیز وجود دارد. با این حال، افزایش دهانه بدون بازنگری در ضخامت دال و ابعاد تیرچه ها می تواند منجر به افزایش بیش از حد خیز سقف و ایجاد مشکلات کاربری برای ساکنین شود.

یکی از عوامل محدودکننده دیگر، ارتفاع مجاز سقف در پروژه است. در ساختمان هایی که ارتفاع طبقات محدود است، افزایش ارتفاع تیرچه ها برای پوشش دهانه های بزرگ تر ممکن است عملی نباشد و طراح مجبور به تغییر سیستم سازه ای یا استفاده از پیش تنیدگی جزئی شود. همچنین باید توجه داشت که با افزایش دهانه، وزن سقف نیز افزایش می یابد که این موضوع می تواند بار وارده بر ستون ها و پی ساختمان را نیز تحت تاثیر قرار دهد. به همین دلیل، تعیین دهانه بهینه باید با در نظر گرفتن مجموعه ای از عوامل اقتصادی، اجرایی و سازه ای صورت گیرد، نه صرفا بر اساس یک عدد ثابت و از پیش تعیین شده.

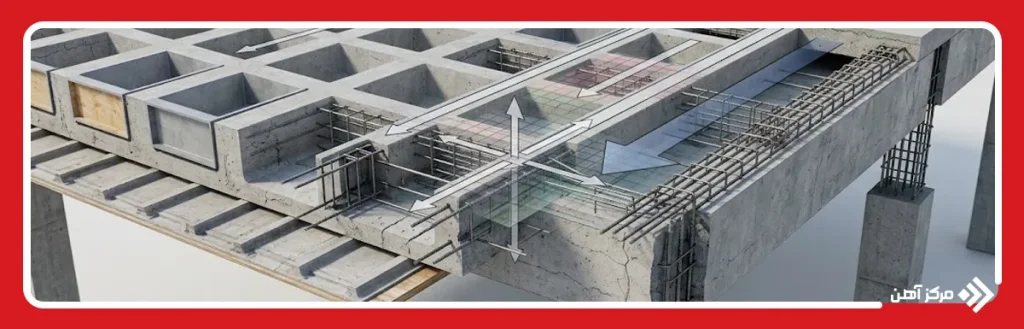

ضوابط طراحی سقف وافل دو طرفه

طراحی سقف وافل دو طرفه زمانی کاربرد دارد که ابعاد پانل سازه ای در هر دو جهت نزدیک به هم باشد، به گونه ای که نسبت طول به عرض معمولا کمتر از دو باشد. در این حالت بار وارده از هر دو جهت اصلی به تیرچه ها منتقل می شود و همین موضوع باعث می شود آرایش میلگردها، الگوی قالب بندی و حتی نحوه توزیع بار به شکل کاملا متفاوتی نسبت به سقف یک طرفه طراحی شود. نحوه طراحی سقف وافل دو طرفه معمولا برای پروژه هایی با دهانه های مربع یا نزدیک به مربع، مانند سالن های اجتماعات، پارکینگ های طبقاتی و ساختمان های اداری با پلان منظم، انتخاب مناسبی محسوب می شود.

یکی از مزیت های مهم سقف وافل دو طرفه، توزیع یکنواخت تر تنش ها در سطح سقف است که این امر باعث کاهش خیز نهایی و افزایش سختی کلی سازه می شود. با این حال، این نوع سقف نیازمند محاسبات پیچیده تری است، زیرا باید رفتار دال در هر دو راستا به صورت هم زمان تحلیل شود. استفاده از نرم افزارهای تحلیل سازه ای مانند سیف برای مدل سازی دقیق این رفتار دوبعدی امری ضروری است و طراحان باید توجه ویژه ای به نحوه مش بندی، شرایط مرزی و بارگذاری در این نرم افزارها داشته باشند تا نتایج تحلیل با رفتار واقعی سازه مطابقت داشته باشد.

عملکرد دو طرفه سقف

عملکرد دو طرفه سقف وافل به این معناست که بار وارده به طور هم زمان از دو راستای عمود بر هم به تکیه گاه ها منتقل می شود. این پدیده باعث می شود مقدار لنگر خمشی در هر جهت نسبت به سقف یک طرفه کاهش یابد، زیرا بار میان دو راستا تقسیم می شود. این ویژگی به خصوص در دهانه های بزرگ مربعی شکل، مزیت اقتصادی قابل توجهی ایجاد می کند، چرا که می توان با ضخامت کمتری از دال، بار مورد نظر را تحمل کرد.

برای اینکه سقف بتواند به درستی به صورت دو طرفه عمل کند، لازم است تکیه گاه ها در هر چهار طرف پانل به گونه ای طراحی شوند که امکان انتقال بار در هر دو جهت را فراهم کنند. در غیر این صورت، حتی اگر هندسه پانل مربعی باشد، عملکرد واقعی سازه ممکن است به سمت رفتار یک طرفه میل کند. از این رو، بررسی دقیق شرایط تکیه گاهی و صلبیت تیرهای پیرامونی از الزامات اولیه در طراحی سقف وافل در سیف و سایر نرم افزارهای تحلیل سازه ای است. مهندسان طراح باید همچنین به تاثیر متقابل ستون ها و تیرهای اطراف بر توزیع لنگر در دال توجه کنند، زیرا نادیده گرفتن این تعامل می تواند نتایج تحلیل را از واقعیت دور کند.

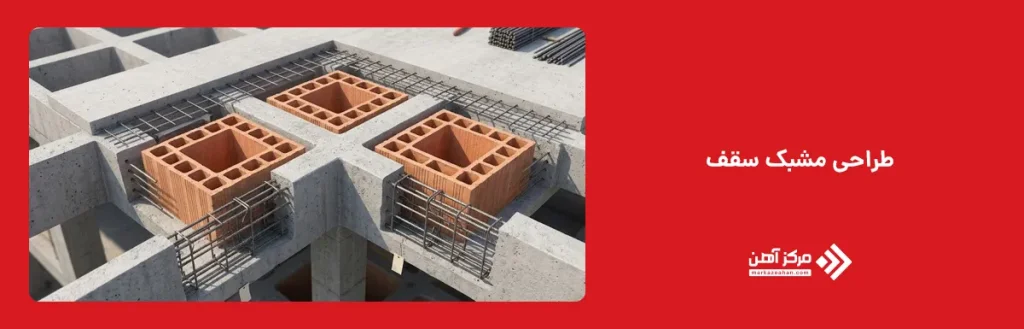

طراحی مشبک سقف

طراحی مشبک یا شبکه تیرچه ها در سقف وافل دو طرفه یکی از تمایزهای اصلی این سیستم نسبت به سقف های معمولی است. در این سیستم، تیرچه ها در هر دو جهت افقی و عمودی به صورت متقاطع اجرا می شوند و فضاهای خالی میان آن ها توسط قالب های مخصوص، معمولا به شکل مکعبی یا هرمی، پر می شود. این آرایش شبکه ای باعث کاهش وزن مرده سقف نسبت به دال تخت می شود، در حالی که مقاومت خمشی سازه در هر دو جهت حفظ می گردد.

فاصله محوری تیرچه ها در طراحی مشبک باید متناسب با ابعاد قالب های استاندارد بازار انتخاب شود تا از هزینه های اضافی ساخت قالب سفارشی جلوگیری شود. معمولا این فاصله بین پنجاه تا هشتاد سانتی متر متغیر است. علاوه بر این، در نواحی اطراف ستون ها که تمرکز تنش برشی بیشتر است، معمولا بخشی از قالب ها حذف شده و به جای آن دال توپر اجرا می شود تا مقاومت برشی کافی تامین گردد. این نواحی توپر که به آن ها سرستون نیز گفته می شود، نقش مهمی در انتقال ایمن بار از دال به ستون ها ایفا می کنند و طراحی نادرست آن ها می تواند منجر به پدیده خطرناک برش پانچ شود.

کنترل برش پانچ در طراحی سقف وافل

یکی از مهم ترین مواردی که در طراحی سقف وافل دو طرفه باید بررسی شود، کنترل مقاومت سقف در برابر برش پانچ است. این پدیده معمولا در اطراف محل اتصال دال به ستون اتفاق می افتد؛ زیرا در این نواحی تمرکز بار افزایش پیدا کرده و نیروی برشی زیادی به مقطع وارد می شود. در صورت کافی نبودن مقاومت، امکان جدا شدن موضعی دال از اطراف ستون وجود دارد که می تواند عملکرد کلی سازه را تحت تاثیر قرار دهد.

برای جلوگیری از وقوع برش پانچ، در طراحی سقف وافل معمولا اطراف ستون ها به صورت ناحیه توپر اجرا می شود و قالب های وافل در این قسمت حذف می شوند. این بخش که به عنوان ناحیه سرستون یا دال توپر شناخته می شود، باعث افزایش ضخامت موثر بتن و بهبود انتقال نیرو از سقف به ستون خواهد شد. همچنین در پروژه هایی با بارگذاری سنگین، ممکن است از آرماتورهای تقویتی مخصوص برش استفاده شود تا مقاومت این ناحیه افزایش پیدا کند.

طراح سازه باید میزان برش پانچ را بر اساس بارهای وارد شده، ابعاد ستون، ضخامت دال فوقانی و مشخصات بتن بررسی کند. رعایت این کنترل در کنار طراحی صحیح تیرچه ها و آرماتوربندی، نقش مهمی در افزایش ایمنی سقف وافل و جلوگیری از آسیب های سازه ای در بلند مدت دارد.

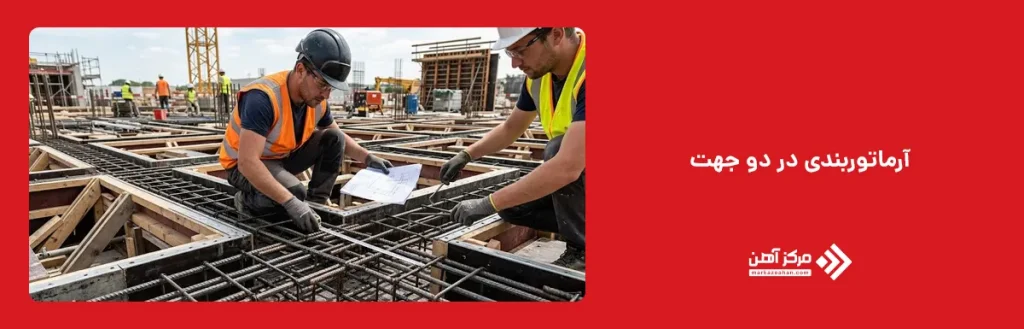

آرماتوربندی در دو جهت

آرماتوربندی سقف وافل دو طرفه باید در هر دو راستای اصلی به صورت متقارن و متناسب با نتایج تحلیل سازه ای انجام شود. برخلاف سقف یک طرفه که آرماتور اصلی تنها در یک جهت قرار می گیرد، در این سیستم میلگردهای خمشی در هر دو راستا در پایین مقطع تیرچه ها برای مقابله با لنگر مثبت، و در نواحی نزدیک تکیه گاه ها در قسمت فوقانی برای مقابله با لنگر منفی تعبیه می شوند.

نکته مهم دیگر در آرماتوربندی دو جهته، توجه به تقاطع میلگردهای دو راستا در نقاط تقاطع تیرچه هاست، جایی که تراکم آرماتور می تواند مشکلاتی در بتن ریزی و ویبره کردن مناسب بتن ایجاد کند. طراحان باید با انتخاب قطر و آرایش مناسب میلگردها، از تراکم بیش از حد در این نقاط جلوگیری کنند. همچنین در نواحی سرستون، به دلیل احتمال وقوع برش پانچ، معمولا از آرماتورهای برشی اضافی مانند خاموت های بسته یا میلگردهای قارچی شکل استفاده می شود تا مقاومت کافی در برابر این نوع گسیختگی تامین شود. رعایت دقیق پوشش بتن و طول مهاری میلگردها در این بخش نیز از اهمیت بالایی برخوردار است.

کنترل خیز و تغییر شکل

کنترل خیز در سقف وافل دو طرفه یکی از مهم ترین معیارهای پذیرش طرح از نظر آیین نامه ای است. از آنجا که این نوع سقف معمولا برای دهانه های بزرگ استفاده می شود، حتی خیزهای به ظاهر کوچک می توانند در طول زمان به دلیل خزش و جمع شدگی بتن افزایش یابند و مشکلاتی مانند ترک خوردگی تیغه ها یا آسیب به نازک کاری را به همراه داشته باشند.

برای کنترل دقیق خیز، طراحان باید علاوه بر خیز آنی، خیز درازمدت ناشی از خزش و جمع شدگی بتن را نیز بررسی کنند. آیین نامه ها معمولا خیز مجاز را به صورت نسبتی از طول دهانه تعیین می کنند؛ برای مثال در برخی اعضای متصل به نازک کاری یا اجزای حساس به تغییر شکل، مقدار خیز نباید از حدود L/240 بیشتر شود. اگر خیز محاسبه شده از حد مجاز عبور کند، طراح می تواند با افزایش ضخامت دال فوقانی، افزایش ارتفاع تیرچه ها یا استفاده از روش هایی مانند پیش تنیدگی، خیز سقف را کنترل کند.

نکات مهم قبل از طراحی سقف وافل

قبل از شروع طراحی سقف وافل، بررسی چند عامل مهم می‌ تواند از بروز مشکلات سازه‌ای و اجرایی در مراحل بعدی جلوگیری کند. عواملی مانند شرایط معماری پروژه، نحوه قرارگیری ستون‌ ها، انتخاب قالب مناسب و رعایت استانداردهای اجرایی، تاثیر مستقیمی بر عملکرد نهایی سقف دارند. مهندس طراح باید پیش از انجام محاسبات، تمام محدودیت‌ ها و نیازهای پروژه را بررسی کند تا سیستم وافل با بهترین حالت ممکن طراحی شود. توجه به این نکات علاوه بر افزایش ایمنی سازه، باعث کاهش هزینه‌ های اضافی و بهینه شدن فرآیند اجرا خواهد شد.

بررسی نقشه سازه

پیش از آغاز طراحی سقف وافل، بررسی دقیق نقشه های معماری و سازه ای پروژه از الزامات اولیه است. مهندس طراح باید موقعیت ستون ها، دیوارهای باربر، بازشوها و مسیر تاسیسات را به دقت مطالعه کند تا مطمئن شود سیستم وافل با پلان کلی ساختمان سازگار است. هرگونه ناهماهنگی میان پلان معماری و الزامات سازه ای در این مرحله باید شناسایی و اصلاح شود، زیرا رفع این مشکلات در مراحل بعدی هزینه و زمان بسیار بیشتری خواهد داشت.

همچنین باید به موقعیت دقیق بازشوهای تاسیساتی مانند کانال های تهویه، لوله های آب و برق توجه ویژه ای شود، چرا که این بازشوها می توانند بر پیوستگی شبکه تیرچه ها تاثیر بگذارند و نیازمند تقویت موضعی در اطراف خود هستند. بررسی بارهای اضافی احتمالی مانند تجهیزات سنگین مکانیکی روی سقف نیز باید در همین مرحله انجام شود تا در مدل تحلیل سازه ای لحاظ گردد. دقت در این بررسی اولیه، پایه و اساس یک طراحی موفق و بدون نیاز به بازنگری های پرهزینه در آینده را تشکیل می دهد.

تاثیر انتخاب قالب در طراحی سقف وافل

انتخاب قالب وافل تنها یک تصمیم اجرایی نیست، بلکه از مراحل تاثیرگذار در طراحی سقف محسوب می شود. ابعاد، ارتفاع و شکل قالب مستقیما بر فاصله تیرچه ها، ضخامت سقف، وزن مرده سازه و نحوه انتقال بار تاثیر می گذارد. به همین دلیل، قالب مورد استفاده باید پیش از نهایی شدن طراحی سازه مشخص شود تا ابعاد شبکه تیرچه ها و مشخصات مقطع سقف بر اساس آن تنظیم گردد.

قالب های وافل در ابعاد و ارتفاع های مختلف تولید می شوند و انتخاب آن ها باید متناسب با دهانه، بارگذاری، محدودیت ارتفاع طبقات و نیازهای معماری پروژه انجام شود. برای مثال، در دهانه های بزرگ معمولا از قالب هایی با ارتفاع بیشتر استفاده می شود تا امکان کاهش وزن سقف و افزایش سختی خمشی فراهم شود.

همچنین استفاده از قالب های استاندارد موجود در بازار می تواند باعث کاهش هزینه های اجرایی و افزایش سرعت پروژه شود. در مقابل، انتخاب قالب نامناسب ممکن است باعث تغییر در ضخامت سقف، افزایش مصرف بتن یا ایجاد محدودیت در اجرای آرماتوربندی شود. بنابراین هماهنگی میان مهندس طراح و تیم اجرا در مرحله انتخاب قالب، یکی از عوامل مهم در دستیابی به یک طراحی بهینه سقف وافل است.

رعایت استانداردهای اجرایی

رعایت استانداردهای اجرایی در طول ساخت سقف وافل نقش تعیین کننده ای در دستیابی به عملکرد سازه ای مورد انتظار دارد. این استانداردها شامل کنترل دقیق فاصله میلگردها، پوشش بتن، زمان بندی بتن ریزی و شرایط عمل آوری بتن می شود. عدم رعایت هر یک از این موارد، حتی در صورت داشتن طراحی صحیح، می تواند منجر به کاهش قابل توجه مقاومت واقعی سقف نسبت به مقاومت طراحی شده گردد.

یکی دیگر از نکات مهم اجرایی، هماهنگی زمانی میان مراحل مختلف قالب بندی، آرماتوربندی و بتن ریزی است تا از بروز مشکلاتی مانند خشک شدن زودرس سطح بتن یا جابجایی قالب ها جلوگیری شود. نظارت مستمر توسط مهندس ناظر در تمام مراحل اجرا، از جمله کنترل تراز قالب ها و بررسی صحت آرماتوربندی پیش از بتن ریزی، از الزامات اصلی برای اطمینان از کیفیت نهایی سقف وافل است. رعایت این استانداردها در کنار طراحی صحیح، تضمین کننده عملکرد ایمن و پایدار سقف در طول عمر بهره برداری ساختمان خواهد بود.

طراحی سقف وافل فرآیندی چندمرحله ای است که از بررسی نقشه های اولیه سازه ای آغاز شده و تا انتخاب قالب مناسب و رعایت استانداردهای اجرایی ادامه می یابد. در طول این مقاله دیدیم که تفاوت اصلی میان سقف یک طرفه و دو طرفه در نحوه انتقال بار، آرایش تیرچه ها و آرماتوربندی نهفته است؛ سقف یک طرفه برای دهانه های کشیده و مستطیلی و سقف دو طرفه برای پانل های مربعی یا نزدیک به مربع مناسب تر است. کنترل خیز، طراحی صحیح مشبک سقف و توجه به نواحی حساس مانند سرستون ها نیز از عوامل تعیین کننده در موفقیت اجرای این نوع سقف هستند. در نهایت، موفقیت یک پروژه سقف وافل نه تنها به دقت محاسبات مهندسی، بلکه به هماهنگی میان طراح، مجری و ناظر پروژه نیز وابسته است.
