بتن ریزی زیر آب چیست؟ روش ها، مصالح و ضوابط اجرایی

بتن ریزی زیر آب یکی از مهم ترین مراحل در پروژه های عمرانی است که در شرایطی انجام می شود که فونداسیون یا سازه در تماس مستقیم با آب قرار دارد. در بسیاری از پروژه ها مانند ساخت پایه پل ها یا اسکله ها، نیاز است عملیات بتن ریزی در محیط های آبی انجام شود تا سازه در برابر فشار و فرسایش مقاوم بماند. این مقاله به طور کامل توضیح می دهد که بتن زیر آب چیست، چه روش هایی برای اجرای آن وجود دارد و چه مصالحی در این فرآیند استفاده می شوند.

از آنجا که هزینه های مربوط به سازه های آبی ارتباط مستقیمی با قیمت آهن دارد، آشنایی با نکات فنی و اقتصادی این نوع بتن ریزی اهمیت زیادی دارد. در ادامه به بررسی انواع روش های بتن ریزی زیر آب، مصالح مناسب و ضوابط اجرایی آن نیز خواهیم پرداخت.

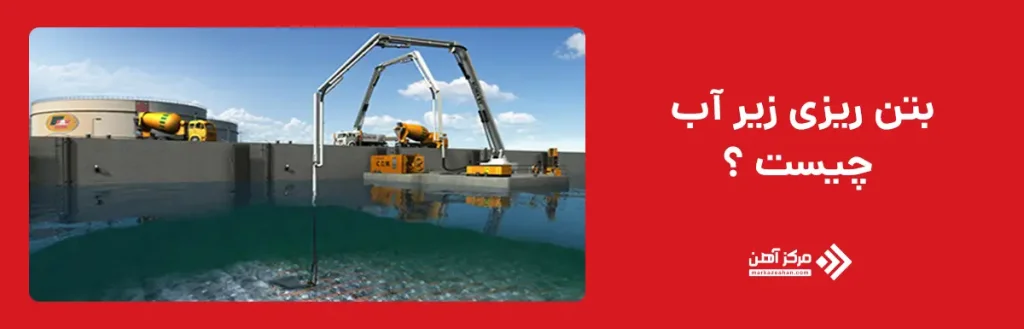

بتن ریزی زیر آب چیست؟

بتن ریزی زیر آب فرآیندی تخصصی است که در آن بتن بدون تخلیه آب از محل اجرا، مستقیماً در بستر یا محیط های آبی مانند دریا، رودخانه و حوضچه ها ریخته می شود. هدف اصلی این روش، ساخت سازه هایی مقاوم در برابر نفوذ و جریان آب است. در پاسخ به این پرسش که بتن زیر آب چیست، باید گفت: نوعی بتن است که با افزودنی های خاص و طرح اختلاط دقیق ساخته می شود تا در تماس با آب دچار شستشو، جدایش یا کاهش مقاومت نگردد. کیفیت قالب بندی در این روش اهمیت زیادی دارد، زیرا فشار هیدرواستاتیک بر روی قالب ها بیشتر از حالت عادی است. آگاهی از قیمت قالب بتن سقف به مهندسان کمک می کند تا از مصالح مقاوم تر استفاده کرده و خطر شکستگی قالب در زمان بتن ریزی زیر آب را به حداقل برسانند.

انواع روش های بتن ریزی زیر آب

برای درک بهتر اینکه بتن زیر آب چیست و چگونه اجرا می شود، باید با روش های مختلف بتن ریزی زیر آب آشنا شد. هر روش بر اساس عمق، سرعت جریان و نوع سازه انتخاب می شود. از مهم ترین شیوه ها می توان به روش سنگدانه پیش آکنده، قیف و لوله (Tremie)، استفاده از پمپ، بتن ریزی با جام های زیرآبی و روش کیسه ای اشاره کرد. در برخی پروژه ها نیز از بتن غیر قابل پراکنده شدن استفاده می شود تا ذرات سیمان در تماس با آب شسته نشوند. برای اجرای دقیق تر و کنترل هزینه ها در پروژه های بزرگ، اطلاع از جزئیات فنی و اقتصادی هر روش، همچون قیمت تجهیزات و دستمزد نیروی انسانی، اهمیت زیادی دارد. مهندسان باید پیش از آغاز بتن ریزی، طرح اختلاط، ابزار مناسب و شرایط بستر را به دقت بررسی کنند تا اجرای بتن ریزی زیر آب با دوام بالا انجام شود.

روش سنگدانه پیش آکنده

در روش سنگدانه پیش آکنده، ابتدا سنگدانه های درشت در قالب یا حفره محل اجرای سازه ریخته می شوند و سپس فضای خالی بین آن ها با دوغاب سیمانی یا ملات روان پر می گردد. این روش زمانی استفاده می شود که دسترسی مستقیم برای بتن ریزی زیر آب وجود ندارد یا جریان آب زیاد است و احتمال شستشوی سیمان بالا است. از آنجا که سنگدانه ها قبل از افزودن ملات در محل مستقر می شوند، جدایش و افت کیفیت به حداقل می رسد. این تکنیک پاسخ مناسبی برای پروژه هایی است که درک عملی از اینکه بتن زیر آب چیست و چگونه باید با کمترین تماس مستقیم با آب اجرا شود، دارند. در پروژه های اسکله و اجرای فونداسیون در آب، روش سنگدانه پیش آکنده به دلیل صرفه جویی در مصالح و کاهش خطر آلودگی آب، بسیار مورد توجه قرار گرفته است.

بتن ریزی با جام های زیرآبی

در این روش از مخازن فلزی یا بتنی موسوم به «جام» استفاده می شود که بتن درون آن ریخته شده و سپس تا محل مورد نظر در زیر آب هدایت می گردد. در مرحله بعد، دریچه پایین جام باز می شود تا بتن به آرامی در جای خود قرار گیرد. این روش از ساده ترین و مطمئن ترین شیوه های بتن ریزی زیر آب برای مقاطع کوچک یا تعمیر بخش هایی از سازه های دریایی است. مزیت اصلی آن کاهش تماس مستقیم بتن تازه با جریان آب و جلوگیری از شستشوی ذرات سیمان است. پیمانکارانی که می دانند بتن زیر آب چیست، معمولاً از این روش در پروژه هایی با دسترسی دشوار یا مناطق محدود استفاده می کنند. با کنترل سرعت تخلیه جام و فشار هیدرواستاتیک، می توان دوام و یکپارچگی بالایی در بتن ریزی زیر آب به دست آورد.

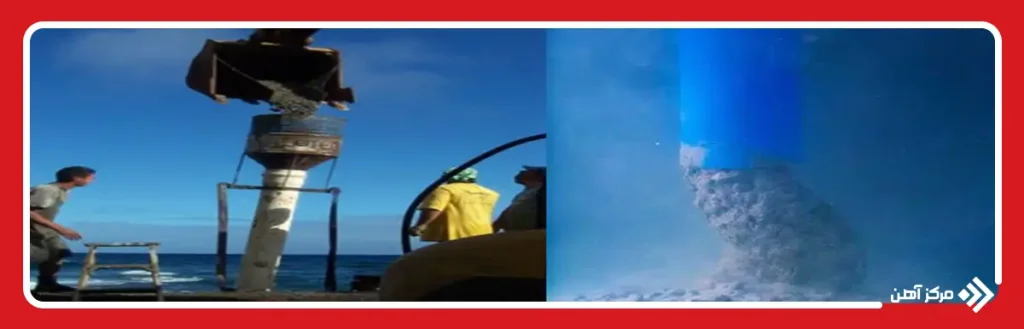

روش قیف و لوله

روش قیف و لوله (Tremie)، یکی از رایج ترین و فنی ترین روش های بتن ریزی زیر آب است که در پروژه های بزرگ مانند ساخت پایه پل ها و فونداسیون های آبی کاربرد دارد. در این روش، یک قیف در سطح آب قرار گرفته و بتن از طریق لوله ای عمودی (تِرمی) تا محل مورد نظر هدایت می شود. نکته اصلی این است که انتهای لوله همیشه در داخل بتن تازه باقی بماند تا از ورود آب به مسیر بتن جلوگیری شود. مهندسانی که می دانند بتن زیر آب چیست، می دانند که کنترل جریان خروجی از لوله، عامل اصلی در حفظ یکنواختی و مقاومت بتن است. این روش باعث می شود ذرات ریز سیمان شسته نشوند و کیفیت نهایی افزایش یابد. امروزه بتن ریزی زیر آب با روش قیف و لوله، یکی از مطمئن ترین گزینه ها در اجرای فونداسیون در آب محسوب می شود.

بتن ریزی زیر آب با پمپ

یکی از مدرن ترین و دقیق ترین روش ها برای اجرای بتن ریزی زیر آب، استفاده از پمپ است. در این روش، بتن از سطح زمین توسط پمپ های فشار قوی از طریق شیلنگ ها یا لوله ها به محل مورد نظر در زیر آب منتقل می شود. این شیوه امکان کنترل یکنواخت جریان، کاهش شستشوی سیمان و اجرای سریع تر را فراهم می سازد. پیمانکاران با درک درست از اینکه بتن زیر آب چیست، از این روش در پروژه هایی استفاده می کنند که نیاز به حجم زیاد بتن و دقت بالا دارند؛ مانند ساخت اسکله ها یا سدها. پمپ های مخصوص بتن ریزی زیر آب معمولاً مجهز به سیستم های ضد برگشت و فیلترهای مقاوم در برابر فشار هیدرواستاتیک هستند. با انتخاب طرح اختلاط مناسب و استفاده از افزودنی های ضد شستشو، می توان در بتن ریزی زیر آب با پمپ، کیفیتی بالا و دوام طولانی به دست آورد.

روش کیسه ای

روش کیسه ای یکی از ساده ترین شیوه های سنتی بتن ریزی زیر آب است که معمولاً در پروژه های کوچک یا نواحی محدود مانند ترمیم پایه پل ها، آب بندها و چاه ها مورد استفاده قرار می گیرد. در این روش، بتن با اسلامپ پایین درون کیسه های مقاوم از جنس برزنت یا الیاف مخصوص ریخته شده و سپس در محل مورد نظر زیر آب قرار داده می شود. پس از استقرار، کیسه پاره یا جمع می شود تا بتن در محل شکل بگیرد. این روش به دلیل نیاز نداشتن به تجهیزات پیچیده، گزینه ای مناسب برای محیط هایی است که دسترسی دشوار دارند. پیمانکارانی که به خوبی می دانند بتن زیر آب چیست، از این روش در زمانی استفاده می کنند که نیاز به کنترل شستشوی سیمان و کاهش جدایش مصالح دارند. با اجرای دقیق، بتن ریزی زیر آب به روش کیسه ای می تواند دوام مطلوبی ایجاد کند.

بتن غیر قابل پراکنده شدن

در پروژه هایی که جریان آب شدید است یا عمق زیاد باعث تماس مستقیم بتن با آب می شود، استفاده از بتن غیر قابل پراکنده شدن (Anti-washout Concrete) بهترین گزینه برای بتن ریزی زیر آب محسوب می شود. این نوع بتن با افزودنی های ویژه ضد شستشو تولید می شود تا ذرات ریز سیمان در اثر تماس با آب از مخلوط جدا نشوند. افرادی که می دانند بتن زیر آب چیست، اطلاع دارند که پایداری و چسبندگی در این نوع بتن بسیار بیشتر از بتن معمولی است. افزودنی های ضد شستشو معمولاً پلیمرهایی هستند که ویسکوزیته مخلوط را افزایش داده و از جدایش آن جلوگیری می کنند. در نتیجه، در هنگام بتن ریزی زیر آب در محیط هایی با جریان تند یا امواج متلاطم، مقاومت نهایی سازه حفظ می شود و سطح بتن نیز صاف تر و یکدست تر خواهد بود. این بتن گزینه ای حرفه ای برای سدها و فونداسیون های عمیق است.

روش پشته پیشرو

روش پشته پیشرو (Progressive Placement) یکی از دقیق ترین شیوه ها برای اجرای بتن ریزی زیر آب در پروژه های بزرگ مانند اسکله ها، سدها و دیواره های نگهبان است. در این روش، بتن از پایین ترین نقطه بستر شروع شده و به صورت لایه لایه و پیوسته به سمت بالا پیش می رود. این فرایند باعث می شود تماس بتن تازه با آب به حداقل برسد و شستشوی سیمان یا جدایش مصالح رخ ندهد. پیمانکارانی که تجربه کافی دارند و می دانند بتن زیر آب چیست، از این روش زمانی استفاده می کنند که نیاز به کنترل کامل توزیع بتن در حجم زیاد داشته باشد. با پیشروی تدریجی لایه ها، نیازی به قطع جریان یا تخلیه آب نیست و کیفیت نهایی سازه بسیار بالا خواهد بود. به دلیل پایداری بالا، بتن ریزی زیر آب به روش پشته پیشرو در فونداسیون های عمیق کاربرد گسترده ای دارد.

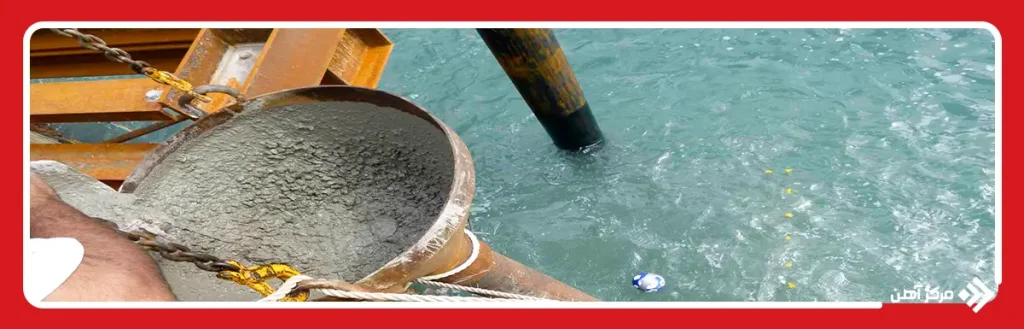

مصالح مورد نیاز برای بتن ریزی زیر آب

درک درست از اینکه بتن زیر آب چیست بدون شناخت مصالح مناسب آن ممکن نیست. برای بتن ریزی زیر آب باید از ترکیباتی استفاده شود که در برابر شستشو، فشار هیدرواستاتیک و تغییرات دما مقاوم باشند. سیمان پرتلند با عیار بالا، سنگدانه های هم دانه، آب تمیز و افزودنی های ضد شستشو از اصلی ترین اجزای این نوع بتن هستند. در پروژه هایی مانند اجرای فونداسیون در آب یا ساخت پایه پل ها، کیفیت مواد اولیه تأثیر مستقیمی بر دوام سازه دارد. روان کننده ها و مواد پلیمری خاص به افزایش چسبندگی و کنترل جدایش کمک می کنند. همان طور که در مقاله بتن ریزی زیر آب اشاره می شود، انتخاب مصالح باید بر اساس شرایط محیطی، عمق آب و روش اجرایی باشد تا بتن نهایی از مقاومت و پایداری کافی برخوردار شود.

ضوابط فنی بتن ریزی در زیر آب

رعایت دقیق ضوابط فنی در بتن ریزی زیر آب نقش تعیین کننده ای در دوام و مقاومت سازه دارد. برای شروع، باید ترکیب بتن طوری تنظیم شود که آب کمی داشته باشد و در تماس با آب شسته نشود. درک این موضوع که بتن زیر آب چیست کمک می کند تا مهندسان هنگام انتخاب طرح اختلاط، عمق و جریان آب را نیز در نظر بگیرند. در پروژه هایی مانند بتن ریزی در رودخانه یا ساخت فونداسیون در محیط های عمیق، استفاده از افزودنی های ضد شستشو، روان کننده ها و مواد ضد جداشدگی الزامی است. همچنین باید انتهای لوله یا قیف بتن ریزی همیشه در داخل بتن تازه قرار گیرد تا تماس مستقیم با آب به حداقل برسد. کنترل دما، آزمایش مقاومت و نظارت دقیق بر تجهیزات از مهم ترین ضوابط فنی محسوب می شوند.

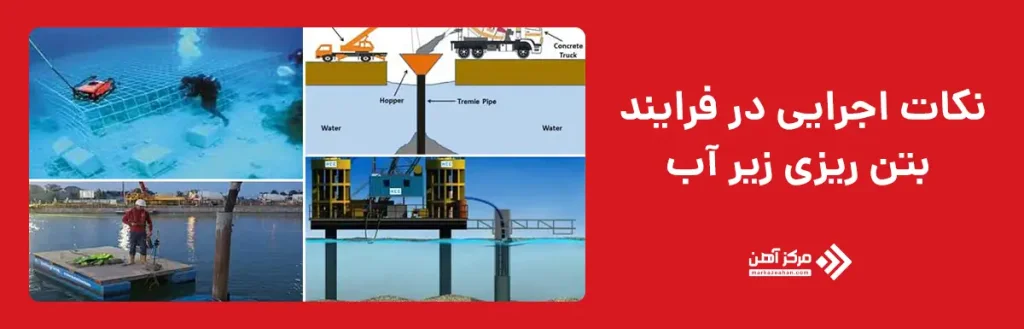

نکات اجرایی در فرایند بتن ریزی زیر آب

درک درست از نحوه بتن ریزی در آب برای دستیابی به سازه ای مقاوم و با دوام ضروری است. پیش از آغاز بتن ریزی زیر آب، باید بستر کار کاملاً پاک سازی شود تا هیچ گونه گل و لای یا جسم خارجی مانع چسبندگی بتن به سطح نشود. استفاده از لوله های مقاوم و پمپ های فشار بالا، اجرای دقیق و کنترل شده بتن را ممکن می سازد. افرادی که می دانند بتن زیر آب چیست، همواره تأکید دارند که سرعت بتن ریزی باید یکنواخت باشد و از قطع ناگهانی جریان جلوگیری شود. پس از اتمام کار نیز باید مراقبت های لازم برای جلوگیری از شستشوی سطح انجام شود. استفاده از افزودنی های ضد شستشو و کنترل دمای بتن از دیگر الزامات اجرایی محسوب می شود. رعایت این جزئیات تضمین می کند که بتن ریزی زیر آب با دوام بالا و کیفیت مطلوب انجام گیرد.

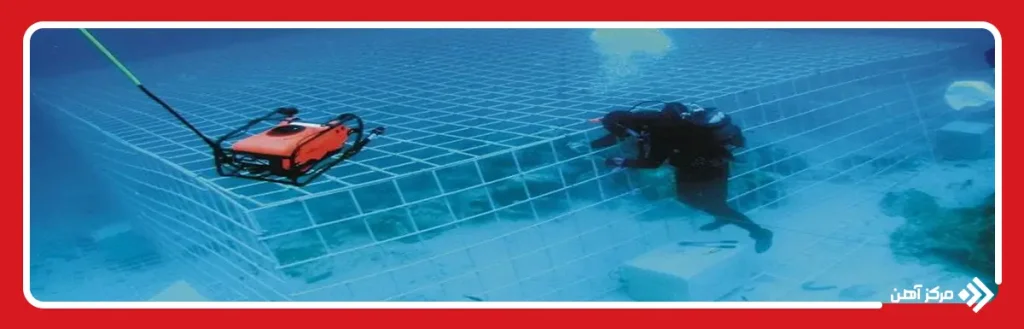

اشتباهات رایج در بتن ریزی زیر آب

بسیاری از مشکلات کیفی در پروژه هایی که شامل بتن ریزی زیر آب هستند، ناشی از بی توجهی به جزئیات اجرایی است. یکی از خطاهای متداول، استفاده از بتن با روانی نا مناسب یا بدون افزودنی ضد شستشو است که سبب افت مقاومت می شود. درک نادرست از این که بتن زیر آب چیست باعث می شود پیمانکار از روش یا تجهیزات نا مناسب استفاده کند. باز نگه نداشتن انتهای لوله یا قیف داخل بتن تازه نیز موجب ورود آب و شستشوی سیمان می شود. مستند سازی نکردن مراحل اجرا، خطای دیگری است که مانع ارزیابی کیفیت نهایی خواهد شد. طبق بررسی های موجود در بتن ریزی زیر آب pdf، بی توجهی به دمای آب، فشار هیدرواستاتیک و زمان گیرش نیز از عوامل افت دوام بتن است. پیشگیری از این اشتباهات، کیفیت نهایی سازه را به طور چشمگیری افزایش می دهد.

جمع بندی

در پایان باید گفت که شناخت کامل از این که بتن زیر آب چیست، برای اجرای موفق هر پروژه آبی ضروری است. رعایت اصول طراحی، انتخاب مصالح مناسب و اجرای دقیق، سه عامل کلیدی در تضمین دوام و کیفیت نهایی بتن ریزی زیر آب هستند. در پروژه های بزرگ مانند اجرای فونداسیون در آب، باید روش هایی به کار گرفته شود که مانع از شستشوی سیمان و جدایش مصالح شوند. استفاده از افزودنی های ضد شستشو، کنترل دما و نظارت دقیق بر تجهیزات از اصولی است که کیفیت را تضمین می کند. هر چه آگاهی فنی مهندسان در زمینه روش های مختلف بتن ریزی زیر آب بیشتر باشد، احتمال خطا کمتر و عمر مفید سازه ها بیشتر خواهد بود. این دانش، زیربنای طراحی سازه های مقاوم در محیط های آبی است.
