جوشکاری چدن چیست و چگونه انجام می شود؟

جوشکاری چدن یکی از حساس ترین و در عین حال چالش برانگیزترین فرآیندهای جوشکاری در صنایع مختلف است. دلیل این موضوع، ساختار خاص چدن و وجود کربن بالا در آن است که باعث می شود این فلز نسبت به ترک خوردگی و شکست بسیار حساس باشد. به همین دلیل، در بسیاری از پروژه های صنعتی، قبل از شروع کار باید شرایط جوشکاری به دقت بررسی شود. در این میان، علاوه بر مسائل فنی، عوامل اقتصادی مانند قیمت آهن نیز در تصمیم گیری برای تعمیر یا تعویض قطعه تاثیرگذار هستند، زیرا در برخی موارد ممکن است جوشکاری نسبت به تعویض قطعه مقرون به صرفه تر باشد.

از طرف دیگر، در فرآیند نحوه جوشکاری چدن، یکی از مهم ترین چالش ها جلوگیری از ایجاد ترک جوش است. این ترک ها معمولا به دلیل سرد شدن سریع یا انتخاب نادرست روش جوشکاری ایجاد می شوند و می توانند باعث کاهش استحکام قطعه شوند. به همین دلیل، شناخت دقیق روش ها، انتخاب الکترود مناسب و رعایت اصول اجرایی اهمیت زیادی دارد. در این مقاله از مرکزآهن، به صورت کامل به بررسی نحوه جوشکاری چدن، مراحل اجرای آن و نکات مهم برای انجام صحیح این فرآیند می پردازیم تا بتوانید بهترین روش جوشکاری چدن را انتخاب کنید.

انواع روش جوشکاری چدن

برای انجام صحیح جوشکاری چدن، انتخاب روش مناسب اهمیت بسیار زیادی دارد. به دلیل ویژگی های خاص این فلز، نمی توان از هر روش جوشکاری به صورت مستقیم استفاده کرد. در واقع، انتخاب روش جوشکاری به عواملی مانند نوع چدن، ضخامت قطعه، شرایط کاری و تجهیزات موجود بستگی دارد. به همین دلیل، شناخت دقیق نحوه جوشکاری چدن به شما کمک می کند تا بهترین نتیجه را به دست آورید.

در میان روش های مختلف، برخی از تکنیک ها مانند جوشکاری با الکترود، جوشکاری با گاز محافظ و حتی لحیم کاری بیشتر مورد استفاده قرار می گیرند. هر یک از این روش ها مزایا و محدودیت های خاص خود را دارند. برای مثال، در برخی شرایط استفاده از انواع مشعل جوشکاری در فرآیندهای گازی می تواند کنترل بهتری بر حرارت ایجاد کند و از ایجاد تنش حرارتی جلوگیری کند.

همچنین تنظیم پارامترهایی مانند آمپر مناسب برای جوشکاری نقش بسیار مهمی در کیفیت نهایی جوش دارد. اگر آمپر بیش از حد باشد، احتمال ترک خوردگی افزایش می یابد و اگر کمتر از حد لازم باشد، نفوذ جوش کافی نخواهد بود. به همین دلیل، انتخاب صحیح پارامترهای جوشکاری در کنار انتخاب روش مناسب، تاثیر مستقیمی بر کیفیت کار دارد. در ادامه، مهم ترین روش های جوشکاری چدن را به صورت جداگانه بررسی می کنیم.

جوشکاری چدن با الکترود (SMAW)

یکی از رایج ترین روش های جوشکاری چدن با الکترود، استفاده از فرآیند SMAW یا جوشکاری قوس الکتریکی است. این روش به دلیل سادگی، در دسترس بودن تجهیزات و امکان استفاده در شرایط مختلف، بسیار مورد توجه قرار گرفته است. در این روش، از الکترودهای مخصوص برای جوشکاری چدن استفاده می شود که ترکیب آن ها به گونه ای طراحی شده است که از ایجاد ترک جلوگیری کند.

در برخی موارد، افراد از جوشکاری با الکترود 7018 برای چدن استفاده می کنند، اما این الکترود به طور خاص برای فولاد طراحی شده است و استفاده از آن برای چدن نیاز به مهارت بالا دارد. به همین دلیل، توصیه می شود از الکترود مناسب برای جوشکاری چدن استفاده شود که ترکیبات نیکل یا چدن در آن وجود دارد.

یکی از مزایای این روش، امکان انجام جوشکاری چدن با دستگاه جوش معمولی و حتی جوشکاری چدن با اینورتر است. این موضوع باعث شده که این روش در تعمیرات کارگاهی بسیار رایج باشد. با این حال، کنترل حرارت در این روش اهمیت زیادی دارد و باید از آمپر مناسب استفاده شود. در مجموع، این روش برای تعمیرات و کارهای سبک تا متوسط مناسب است، اما نیاز به دقت بالا در اجرا دارد.

جوشکاری چدن با آرگون (TIG)

جوشکاری چدن با ارگون یا TIG یکی از دقیق ترین روش ها برای اتصال قطعات چدنی است که در آن از گاز آرگون به عنوان محافظ استفاده می شود. این روش به دلیل کنترل بسیار بالای حرارت و امکان تنظیم دقیق پارامترها، در مواردی که کیفیت جوش اهمیت زیادی دارد، مورد استفاده قرار می گیرد. در این فرآیند، قوس الکتریکی بین الکترود تنگستن و قطعه ایجاد می شود و گاز آرگون از حوضچه مذاب محافظت می کند تا از اکسید شدن جلوگیری شود.

یکی از مزایای مهم این روش، کاهش احتمال ایجاد ترک جوش است، زیرا حرارت به صورت کنترل شده به قطعه اعمال می شود. همچنین این روش امکان جوشکاری با دقت بالا را فراهم می کند و برای قطعات حساس و ظریف مناسب است. در بسیاری از موارد، از فیلرهای مخصوص چدن یا آلیاژهای نیکل برای بهبود کیفیت اتصال استفاده می شود.

با این حال، این روش نیاز به مهارت بالا و تجهیزات تخصصی دارد و نسبت به روش های دیگر هزینه بیشتری دارد. همچنین سرعت اجرای آن نسبت به برخی روش های دیگر کمتر است. به همین دلیل، بیشتر در پروژه هایی استفاده می شود که کیفیت نهایی اهمیت بیشتری نسبت به سرعت دارد. در مجموع، جوشکاری TIG یکی از بهترین گزینه ها برای انجام جوشکاری دقیق و با کیفیت چدن است، به ویژه در قطعات حساس و صنعتی.

جوشکاری چدن با CO2 (MIG)

جوشکاری چدن با co2 یا MIG یکی دیگر از روش های رایج برای اتصال قطعات چدنی است که در آن از گاز محافظ مانند CO2 یا ترکیبی از گازها استفاده می شود. این روش نسبت به TIG سرعت بالاتری دارد و برای کارهای صنعتی و تولیدی مناسب تر است. در این فرآیند، سیم جوش به صورت مداوم به حوضچه مذاب تغذیه می شود و گاز محافظ از آن در برابر آلودگی محافظت می کند.

یکی از مزایای این روش، سرعت بالا و امکان انجام کار در حجم زیاد است. همچنین استفاده از این روش در محیط های صنعتی که نیاز به تولید انبوه دارند بسیار رایج است. با این حال، کنترل حرارت در این روش نسبت به TIG دشوارتر است و در صورت تنظیم نادرست پارامترها، احتمال ایجاد ترک افزایش می یابد.

برای کاهش این مشکلات، استفاده از سیم جوش مناسب و تنظیم دقیق پارامترهایی مانند ولتاژ و آمپر مناسب برای جوشکاری اهمیت زیادی دارد. همچنین پیش گرم کردن قطعه قبل از شروع جوشکاری می تواند به کاهش تنش های حرارتی کمک کند. در مجموع، این روش برای کارهای صنعتی و تولیدی مناسب است، اما نیاز به دقت در تنظیمات دارد تا از ایجاد مشکلات جلوگیری شود.

جوشکاری چدن با برنج (لحیم کاری)

جوشکاری چدن با برنج که به آن لحیم کاری سخت نیز گفته می شود، یکی از روش های موثر برای اتصال قطعات چدنی است. در این روش، به جای ذوب کردن کامل قطعه، از یک فلز پرکننده با نقطه ذوب پایین تر استفاده می شود. این موضوع باعث می شود که تنش حرارتی کمتری به قطعه وارد شود و احتمال ترک خوردگی کاهش یابد.

در این فرآیند، معمولا از انواع مشعل جوشکاری برای ایجاد حرارت استفاده می شود. مشعل باعث ذوب شدن فلز پرکننده می شود و این فلز در محل اتصال جریان پیدا می کند. این روش به ویژه برای تعمیر قطعات ترک خورده یا آسیب دیده بسیار مناسب است.

یکی از مزایای مهم این روش، کاهش خطر ترک خوردگی است. همچنین این روش نیاز به تجهیزات پیچیده ندارد و در بسیاری از کارگاه ها قابل انجام است. با این حال، استحکام اتصال در این روش نسبت به جوشکاری ذوبی کمتر است و برای قطعاتی که تحت فشار بالا هستند، ممکن است مناسب نباشد. در مجموع، لحیم کاری با برنج یک روش مناسب برای تعمیرات و کاربردهای سبک است که در آن کاهش تنش حرارتی اهمیت زیادی دارد.

مراحل جوشکاری چدن

برای اجرای صحیح نحوه جوشکاری چدن، رعایت یک سری مراحل اصولی کاملا ضروری است. چدن به دلیل ساختار خاص و درصد بالای کربن، در برابر تنش های حرارتی بسیار حساس است و کوچک ترین اشتباه در فرآیند می تواند منجر به ترک خوردگی یا کاهش استحکام شود. به همین دلیل، برخلاف برخی فلزات دیگر، جوشکاری چدن تنها به ایجاد قوس و ذوب محدود نمی شود، بلکه یک فرآیند چند مرحله ای دقیق است که باید با برنامه ریزی انجام شود.

یکی از مهم ترین نکات در این فرآیند، کنترل حرارت در تمام مراحل است. حرارت بیش از حد یا توزیع نامناسب آن می تواند باعث ایجاد تنش داخلی شود. همچنین سرعت سرد شدن نیز اهمیت زیادی دارد، زیرا سرد شدن سریع یکی از اصلی ترین دلایل ایجاد ترک در چدن است. به همین دلیل، در اموزش جوشکاری چدن تاکید زیادی بر کنترل دما و اجرای تدریجی مراحل وجود دارد.

همچنین انتخاب روش مناسب، نوع الکترود و تنظیم پارامترهایی مانند آمپر مناسب برای جوشکاری در کنار رعایت مراحل اجرایی، تاثیر مستقیمی بر کیفیت نهایی دارد. اگر هر یک از این مراحل به درستی انجام نشود، احتمال ایجاد نقص در جوش افزایش پیدا می کند. در ادامه، مراحل اصلی جوشکاری چدن را به صورت دقیق و کاربردی بررسی می کنیم تا بتوانید این فرآیند را به شکل اصولی انجام دهید.

آماده سازی سطح

آماده سازی سطح یکی از مهم ترین مراحل در جوشکاری چدن است که تاثیر مستقیمی بر کیفیت نهایی اتصال دارد. در این مرحله، سطح قطعه باید به طور کامل تمیز شود تا هیچ گونه آلودگی مانند روغن، گریس، گرد و غبار یا زنگ زدگی باقی نماند. وجود این مواد می تواند باعث ایجاد تخلخل، کاهش چسبندگی و در نهایت ضعف در ناحیه جوش شود. به همین دلیل، استفاده از برس سیمی، سنگ فرز یا حتی حلال های شیمیایی برای تمیزکاری توصیه می شود.

در کنار تمیزکاری، بررسی دقیق قطعه نیز اهمیت زیادی دارد. ترک ها و نواحی آسیب دیده باید به طور کامل شناسایی شوند. در بسیاری از موارد، لازم است محل ترک کمی باز شود تا امکان نفوذ بهتر فلز پرکننده فراهم شود. این کار باعث می شود که جوش به صورت کامل در عمق قطعه نفوذ کند و استحکام بیشتری ایجاد شود.

همچنین در این مرحله باید لبه های قطعه آماده سازی شوند. ایجاد شیار مناسب در محل اتصال باعث بهبود کیفیت جوش می شود. این کار به ویژه در قطعات ضخیم اهمیت بیشتری دارد. علاوه بر این، خشک بودن سطح نیز بسیار مهم است، زیرا رطوبت می تواند باعث ایجاد عیوبی مانند تخلخل در جوش شود.

پیش گرم کردن

پیش گرم کردن یکی از حیاتی ترین مراحل در نحوه جوشکاری چدن است که نقش مهمی در جلوگیری از ایجاد ترک و تنش های حرارتی دارد. در این مرحله، قطعه قبل از شروع جوشکاری تا دمای مشخصی گرم می شود تا اختلاف دمای بین ناحیه جوش و سایر قسمت های قطعه کاهش پیدا کند. این کار باعث می شود که تنش های داخلی به حداقل برسد و احتمال شکست کاهش یابد.

دمای پیش گرم معمولا به نوع چدن، ضخامت قطعه و روش جوشکاری بستگی دارد. برای مثال، در چدن های ضخیم یا قطعاتی که تحت تنش بالا هستند، دمای پیش گرم باید بیشتر باشد. این دما معمولا در محدوده 150 تا 400 درجه سانتیگراد قرار دارد، اما در برخی موارد خاص ممکن است متفاوت باشد.

یکی از نکات مهم در این مرحله، یکنواخت بودن حرارت است. اگر فقط بخشی از قطعه گرم شود، اختلاف دما در بخش های مختلف ایجاد شده و احتمال ترک افزایش می یابد. به همین دلیل، استفاده از مشعل یا کوره برای گرم کردن یکنواخت توصیه می شود. پیش گرم کردن همچنین باعث بهبود نفوذ جوش و افزایش چسبندگی فلز پرکننده می شود. این موضوع به ویژه در قطعاتی که دارای ساختار پیچیده هستند اهمیت بیشتری دارد.

اجرای جوش

مرحله اجرای جوش، مهم ترین بخش در نحوه جوشکاری چدن است که در آن اتصال واقعی بین قطعات ایجاد می شود. در این مرحله، انتخاب روش مناسب مانند جوشکاری چدن با الکترود یا سایر روش ها، نقش بسیار مهمی در کیفیت نهایی دارد. همچنین انتخاب صحیح الکترود جوشکاری چدن یا سیم جوش مناسب، تاثیر مستقیمی بر استحکام و دوام اتصال دارد.

در هنگام اجرای جوش، کنترل پارامترهایی مانند شدت جریان، سرعت حرکت و طول قوس اهمیت زیادی دارد. استفاده از آمپر مناسب برای جوشکاری باعث می شود که حرارت به اندازه کافی برای ذوب فلز ایجاد شود، بدون اینکه باعث آسیب به ساختار چدن شود. اگر آمپر بیش از حد باشد، احتمال ایجاد ترک افزایش می یابد و اگر کم باشد، نفوذ جوش کافی نخواهد بود.

یکی از تکنیک های مهم در این مرحله، انجام جوشکاری به صورت مقطعی یا پله ای است. این روش باعث کاهش تمرکز حرارت در یک نقطه می شود و از ایجاد تنش جلوگیری می کند. همچنین در بین پاس های جوش، می توان با ضربه های سبک، تنش های ایجاد شده را کاهش داد. در این مرحله، مهارت اپراتور نقش بسیار مهمی دارد و رعایت جزئیات می تواند تفاوت زیادی در نتیجه نهایی ایجاد کند.

سرد کردن کنترل شده

سرد کردن کنترل شده آخرین و یکی از مهم ترین مراحل در جوشکاری چدن است که تاثیر زیادی بر جلوگیری از ترک خوردگی دارد. در این مرحله، قطعه پس از اتمام جوشکاری به آرامی و به صورت تدریجی سرد می شود تا تنش های حرارتی کاهش یابد.

اگر قطعه به سرعت سرد شود، اختلاف دما بین نواحی مختلف باعث ایجاد تنش داخلی می شود و این تنش ها می توانند منجر به ایجاد ترک شوند. به همین دلیل، استفاده از روش هایی مانند پوشاندن قطعه با ماسه، خاکستر یا مواد عایق برای کاهش سرعت سرد شدن توصیه می شود.

در برخی موارد، قطعه پس از جوشکاری در داخل کوره قرار داده می شود تا فرآیند سرد شدن به صورت کنترل شده انجام شود. این روش به ویژه برای قطعات حساس و ضخیم بسیار موثر است. همچنین در این مرحله، بررسی نهایی جوش اهمیت دارد. در صورت مشاهده علائمی مانند ترک جوش یا تغییر شکل، باید اقدامات اصلاحی انجام شود. این بررسی باعث می شود که از کیفیت نهایی کار اطمینان حاصل شود.

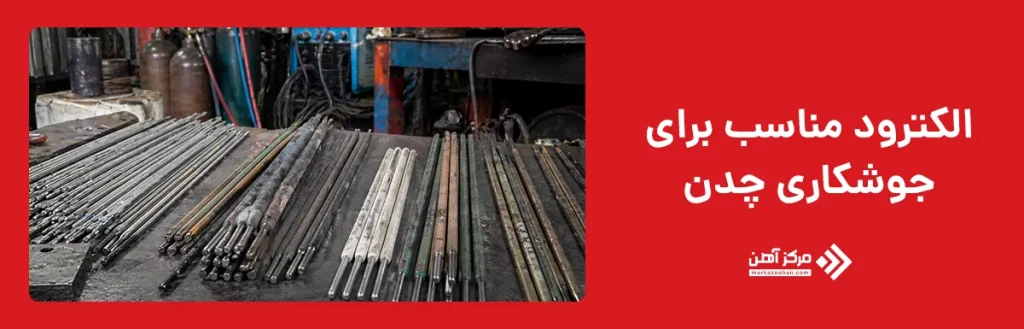

الکترود مناسب برای جوشکاری چدن کدام است؟

انتخاب الکترود مناسب برای جوشکاری چدن یکی از مهم ترین عوامل در موفقیت این فرآیند است. چدن به دلیل ساختار ترد و درصد بالای کربن، نسبت به حرارت و تنش بسیار حساس است، بنابراین استفاده از الکترود نامناسب می تواند به سرعت باعث ایجاد ترک و کاهش کیفیت اتصال شود. به همین دلیل، در روش جوشکاری چدن انتخاب الکترود باید با دقت و بر اساس نوع چدن و شرایط کاری انجام شود.

به طور کلی، بهترین گزینه برای جوشکاری چدن، الکترودهای پایه نیکل هستند. این الکترودها به دلیل انعطاف پذیری بالا و سازگاری با ساختار چدن، احتمال ایجاد ترک را کاهش می دهند و اتصال یکنواخت تری ایجاد می کنند. در کنار آن، برخی الکترودهای چدنی نیز وجود دارند که برای کاربردهای خاص طراحی شده اند و می توانند عملکرد مناسبی ارائه دهند. این موارد در دسته انواع الکترود جوشکاری چدن قرار می گیرند که هر کدام برای شرایط خاصی مناسب هستند.

در برخی کارگاه ها، افراد از جوشکاری چدن با الکترود 7018 استفاده می کنند، اما باید توجه داشت که این الکترود برای فولاد طراحی شده است و استفاده از آن برای چدن تنها در شرایط خاص و با مهارت بالا امکان پذیر است. همچنین استفاده از جوشکاری چدن با الکترود معمولی نیز توصیه نمی شود، زیرا احتمال ایجاد ترک و ضعف در اتصال بسیار زیاد است. در نهایت، انتخاب الکترود مناسب باید با توجه به نوع چدن، ضخامت قطعه، روش اجرا و شرایط کاری انجام شود تا بهترین نتیجه حاصل شود.

جوشکاری چدن به آهن چگونه انجام می شود؟

جوشکاری چدن به آهن یکی از پیچیده ترین حالت های جوشکاری است، زیرا این دو فلز دارای خواص متفاوتی هستند. چدن دارای کربن بالا و ساختار ترد است، در حالی که آهن یا فولاد دارای انعطاف پذیری بیشتری است. این تفاوت باعث می شود که در هنگام جوشکاری، تنش های حرارتی و ساختاری زیادی ایجاد شود که در صورت عدم کنترل، می تواند منجر به ترک خوردگی شود.

برای انجام این نوع جوشکاری، ابتدا باید سطح هر دو قطعه به خوبی آماده سازی شود. سپس پیش گرم کردن قطعه چدنی اهمیت زیادی دارد تا اختلاف دمای بین دو فلز کاهش یابد. در این مرحله، استفاده از الکترودهای مناسب که بتوانند با هر دو فلز سازگار باشند، ضروری است. معمولا از الکترودهای نیکل یا آلیاژهای خاص برای این کار استفاده می شود.

یکی از نکات مهم در این فرآیند، کنترل حرارت در حین جوشکاری است. حرارت بیش از حد می تواند باعث ایجاد تنش و ترک شود، بنابراین باید از تکنیک های جوشکاری مرحله ای استفاده کرد. همچنین استفاده از جوشکاری چدن با اینورتر می تواند به کنترل بهتر جریان و حرارت کمک کند.

پس از اتمام جوشکاری، مرحله سرد کردن کنترل شده بسیار مهم است. این کار باعث کاهش تنش های داخلی و جلوگیری از ایجاد ترک می شود. در برخی موارد، استفاده از روش های ترکیبی مانند لحیم کاری نیز می تواند گزینه مناسبی باشد. در مجموع، جوشکاری چدن به آهن نیاز به دقت بالا، انتخاب مواد مناسب و رعایت اصول فنی دارد تا اتصال با کیفیتی ایجاد شود.

قیمت جوشکاری چدن به چه عواملی بستگی دارد؟

قیمت جوشکاری چدن به عوامل مختلفی بستگی دارد و نمی توان یک عدد ثابت برای آن در نظر گرفت. این هزینه معمولا بر اساس نوع قطعه، میزان آسیب، روش جوشکاری و شرایط کاری تعیین می شود. در واقع، هرچه فرآیند جوشکاری پیچیده تر باشد، هزینه نهایی نیز افزایش پیدا می کند.

یکی از مهم ترین عوامل تاثیرگذار، نوع چدن و میزان آسیب آن است. اگر قطعه دارای ترک های عمیق یا شکستگی شدید باشد، نیاز به آماده سازی بیشتر و زمان طولانی تری برای جوشکاری دارد که این موضوع هزینه را افزایش می دهد. همچنین ضخامت قطعه نیز اهمیت دارد، زیرا قطعات ضخیم نیاز به پیش گرم بیشتر و زمان اجرای طولانی تری دارند.

روش جوشکاری نیز تاثیر زیادی بر هزینه دارد. برای مثال، جوشکاری چدن با ارگون معمولا هزینه بیشتری نسبت به جوشکاری چدن با دستگاه جوش معمولی دارد، زیرا نیاز به تجهیزات پیشرفته تر و مهارت بالاتر دارد. همچنین استفاده از الکترودهای خاص مانند نیکل نیز هزینه را افزایش می دهد.

عامل دیگر، دستمزد نیروی متخصص است. جوشکاری چدن نیاز به مهارت بالایی دارد و افراد متخصص معمولا هزینه بیشتری دریافت می کنند. علاوه بر این، هزینه تجهیزات و مواد مصرفی نیز در تعیین قیمت نهایی تاثیرگذار است. در نهایت، می توان گفت که قیمت جوشکاری چدن به مجموعه ای از عوامل فنی و اقتصادی بستگی دارد و برای برآورد دقیق، باید شرایط پروژه به طور کامل بررسی شود.

در این مقاله از مرکزآهن به بررسی کامل جوشکاری چدن و روش های مختلف آن پرداختیم و مشخص شد که این فرآیند به دلیل ساختار خاص چدن، نیاز به دقت و مهارت بالایی دارد. همچنین دیدیم که انتخاب بهترین روش جوشکاری چدن به عواملی مانند نوع قطعه، شرایط کاری و تجهیزات بستگی دارد. روش هایی مانند جوشکاری با الکترود، TIG، MIG و لحیم کاری هر کدام کاربرد خاص خود را دارند. علاوه بر این، مراحل اجرای صحیح شامل آماده سازی، پیش گرم، اجرای جوش و سرد کردن کنترل شده نقش مهمی در جلوگیری از ترک دارند. همچنین انتخاب الکترود مناسب و کنترل پارامترها تاثیر زیادی بر کیفیت نهایی دارد. در نهایت، با رعایت اصول فنی و انتخاب روش مناسب، می توان اتصال مقاوم و با کیفیتی در چدن ایجاد کرد.
