بیم (BIM) چیست؟ آشنایی با مدلسازی اطلاعات ساختمان

بیم یا BIM یکی از مفاهیم کلیدی و تحول آفرین در صنعت ساختمان است که در سال های اخیر توجه مهندسان، معماران و مدیران پروژه را به خود جلب کرده است. بسیاری از فعالان این حوزه می پرسند BIM چیست و چرا به عنوان یک استاندارد نوین در پروژه های عمرانی شناخته می شود. مدل سازی اطلاعات ساختمان با هدف افزایش دقت، کاهش خطا و بهبود مدیریت پروژه توسعه یافته و امروزه نقش مهمی در بهینه سازی فرآیندهای ساخت و ساز و حتی تصمیم گیری های مرتبط با هزینه مصالح و قیمت آهن دارد.

مدلسازی اطلاعات ساختمان bim چیست؟

برای پاسخ به این سؤال که بیم BIM چیست، باید آن را فراتر از یک نرم افزار ساده دانست. BIM مخفف Building Information Modeling و به معنی مدل سازی اطلاعات ساختمان است که تمام داده های فنی، اجرایی و مدیریتی پروژه را در یک مدل هوشمند تجمیع می کند. معنی BIM در واقع ایجاد یک پایگاه اطلاعاتی یکپارچه برای طراحی، اجرا و مدیریت ساخت و ساز است که در تمام مراحل طراحی، اجرا و بهره برداری مورد استفاده قرار می گیرد.

اجزای اصلی سیستم BIM

سیستم BIM از اجزای مختلفی تشکیل شده که هر کدام نقش مشخصی در مدیریت پروژه و مدیریت ساخت و ساز دارند. این اجزا شامل مدل سه‌ بعدی هوشمند، پایگاه داده اطلاعاتی، نرم‌افزارهای تحلیلی، ابزارهای شبیه‌ سازی و فرآیندهای همکاری تیمی است که به‌ صورت یکپارچه عمل می‌ کنند. استفاده صحیح از این اجزا باعث می‌ شود مهندسان بتوانند اطلاعات سازه، معماری و تأسیسات را به‌ صورت هماهنگ و بدون تناقض مدیریت کنند. در نتیجه، تصمیم‌ گیری‌های فنی و اجرایی دقیق‌ تر شده و کنترل زمان، هزینه و کیفیت پروژه به شکل مؤثرتری انجام می‌ گیرد.

ابعاد مختلف مدل سازی اطلاعات ساختمان bim

ابعاد مختلف BIM نشان‌ دهنده میزان توسعه اطلاعات در مدل‌ سازی پروژه هستند و هر بعد، قابلیت‌ های جدیدی را به پروژه اضافه می‌ کند. این ابعاد به مدیران پروژه کمک می‌ کنند تا تصمیم‌ گیری‌ های دقیق‌ تری در زمینه زمان، هزینه و بهره‌ برداری داشته باشند و فرآیندهای مدیریت ساخت و ساز را به‌ صورت هوشمندانه‌ تر کنترل کنند.

BIM سه بعدی (3D)

BIM سه بعدی پایه ای ترین سطح مدل سازی اطلاعات ساختمان است که تمرکز آن بر نمایش هندسه دقیق اجزای پروژه می باشد. در این بعد، تمام عناصر معماری، سازه و تأسیسات به صورت سه بعدی مدل سازی می شوند تا درک بصری بهتری از طرح ایجاد شود. این روش باعث کاهش خطاهای طراحی و افزایش هماهنگی بین تیم ها می شود.

BIM چهار بعدی

در BIM چهار بعدی، زمان بندی اجرای پروژه به مدل سه بعدی اضافه می شود و امکان شبیه سازی مراحل ساخت فراهم می گردد. این بعد نقش مهمی در برنامه ریزی و کنترل پیشرفت پروژه دارد و به مدیران کمک می کند تا تأخیرها و گلوگاه های اجرایی را پیش بینی کنند. کاربرد BIM در مهندسی عمران در این بخش به وضوح قابل مشاهده است.

BIM پنج بعدی

BIM پنج بعدی به موضوع هزینه و برآورد مالی پروژه اختصاص دارد و اطلاعات مالی را به مدل اضافه می کند. با استفاده از این بعد، برآورد دقیق هزینه ها در مراحل مختلف طراحی و اجرا امکان پذیر می شود. این قابلیت باعث افزایش شفافیت مالی و کاهش ریسک های اقتصادی پروژه خواهد شد.

BIM شش بعدی

BIM شش بعدی بر تحلیل پایداری، انرژی و عملکرد زیست محیطی ساختمان تمرکز دارد. در این سطح، اطلاعات مربوط به مصرف انرژی، مصالح و اثرات زیست محیطی در مدل لحاظ می شود. این رویکرد به طراحان کمک می کند ساختمان هایی بهینه و پایدار طراحی کنند.

BIM هفت بعدی

BIM هفت بعدی به مرحله بهره برداری و نگهداری ساختمان مربوط می شود و اطلاعات مورد نیاز برای مدیریت طول عمر سازه را فراهم می کند. این بعد به مدیران بهره برداری کمک می کند تا تعمیرات، نگهداری و مدیریت دارایی ها را به صورت دقیق و سیستماتیک انجام دهند. در این مرحله، BIM به یک ابزار مدیریتی بلندمدت تبدیل می شود.

نرم افزارهای bim چیست؟

نرم افزارهای BIM ابزارهایی هستند که برای ایجاد، مدیریت و هماهنگ سازی مدل اطلاعات ساختمان در مراحل طراحی، اجرا و بهره برداری پروژه استفاده می شوند. این نرم افزارها برخلاف ابزارهای مدل سازی سه بعدی ساده، علاوه بر شکل هندسی اجزای ساختمان، اطلاعاتی مانند مشخصات مصالح، ابعاد، مقادیر، هزینه ها و ارتباط میان اجزای مختلف پروژه را نیز نگهداری می کنند. داده های موجود در مدل BIM می توانند در فعالیت هایی مانند متره و برآورد ساختمان مورد استفاده قرار گیرند و امکان استخراج مقادیر دقیق تر از مدل را برای تیم پروژه فراهم کنند.

Revit: یکی از شناخته شده ترین نرم افزارهای BIM است که برای طراحی معماری، سازه و تاسیسات مکانیکی و الکتریکی کاربرد دارد. کاربران می توانند اجزای مختلف ساختمان را به صورت پارامتریک مدل سازی کرده و نقشه ها و اطلاعات مورد نیاز پروژه را از یک مدل یکپارچه استخراج کنند.

Tekla Structures: نرم افزاری تخصصی برای مدل سازی دقیق سازه های فولادی و بتنی است و در تهیه مدل های اجرایی، دیتیل اتصالات، نقشه های کارگاهی و مدیریت اطلاعات سازه کاربرد دارد. در پروژه های سازه ای می توان از آن در کنار ابزارهایی مانند مدلسازی ساختمان بتنی در ایتبس استفاده کرد تا فرایند تحلیل و تهیه مدل اجرایی با دقت بیشتری انجام شود.

Navisworks: این نرم افزار بیشتر برای هماهنگی میان مدل های مختلف BIM، بررسی تداخل اجزای معماری، سازه و تاسیسات و شبیه سازی روند اجرای پروژه به کار می رود. قابلیت Clash Detection آن کمک می کند بسیاری از تداخل های اجرایی پیش از شروع عملیات ساختمانی شناسایی شوند.

Archicad: یکی از نرم افزارهای مطرح BIM در حوزه معماری است که امکانات مناسبی برای مدل سازی ساختمان، تهیه نقشه های اجرایی، مستندسازی و همکاری میان اعضای تیم طراحی ارائه می دهد و بیشتر مورد توجه معماران و دفاتر طراحی قرار دارد.

Civil 3D: نرم افزاری مناسب برای پروژه های عمرانی و زیرساختی مانند راه سازی، محوطه سازی، شبکه های انتقال و طراحی زمین است. این نرم افزار امکان ایجاد مدل های سه بعدی هوشمند از سطوح، مسیرها و شبکه های زیرزمینی را فراهم می کند.

Autodesk Construction Cloud: یک بستر ابری برای مدیریت اطلاعات و همکاری میان اعضای پروژه است که امکان اشتراک گذاری مدل ها، کنترل نسخه ها، پیگیری تغییرات و مدیریت اسناد را فراهم می کند و می تواند ارتباط میان دفتر طراحی و تیم اجرایی را بهبود دهد.

انتخاب نرم افزار BIM باید بر اساس نوع پروژه و تخصص تیم انجام شود. برای مثال، در پروژه های معماری Revit و Archicad کاربرد بیشتری دارند، در حالی که Tekla برای جزئیات سازه و Navisworks برای هماهنگی میان رشته ها مناسب تر است. در پروژه های صنعتی نیز BIM می تواند در کنار نرم افزارهای طراحی سوله و ابزارهای تحلیل سازه به کار گرفته شود تا اطلاعات طراحی، مدل اجرایی و جزئیات ساخت در یک فرایند هماهنگ مدیریت شوند.

کاربرد bim در مهندسی عمران

کاربردهای BIM در صنعت ساختمان بسیار گسترده است و از مرحله طراحی تا بهره‌ برداری را شامل می‌ شود. استفاده از این سیستم باعث افزایش دقت، کاهش دوباره‌ کاری و بهبود هماهنگی بین عوامل پروژه می‌ گردد و نقش مهمی در بهینه‌ سازی مدیریت ساخت و ساز و کنترل هزینه‌ های اجرایی دارد.

طراحی معماری، سازه و تأسیسات

در مرحله طراحی، BIM امکان هماهنگی کامل بین تیم های معماری، سازه و تأسیسات را فراهم می کند. تمام بخش ها بر روی یک مدل مشترک کار می کنند و تغییرات به صورت هم زمان به روزرسانی می شود. این روش باعث کاهش خطاهای طراحی و افزایش کیفیت نهایی پروژه می گردد.

شناسایی تداخل ها (Clash Detection)

یکی از مهم ترین کاربردهای BIM، شناسایی تداخل ها میان اجزای مختلف ساختمان است. این قابلیت به مهندسان اجازه می دهد پیش از اجرا، تداخل بین سازه و تأسیسات را شناسایی و اصلاح کنند. نتیجه این فرآیند، کاهش هزینه های اصلاح در حین اجرا و افزایش سرعت پروژه است.

برنامه ریزی زمان بندی پروژه

با استفاده از اطلاعات BIM، می توان برنامه ریزی دقیق تری برای زمان بندی پروژه انجام داد. ارتباط مدل با زمان اجرا، امکان شبیه سازی مراحل ساخت را فراهم می کند و کنترل پروژه را بهبود می بخشد. این موضوع نقش مهمی در مدیریت پروژه های بزرگ عمرانی دارد.

برآورد دقیق هزینه ها

یکی از مزایای کلیدی BIM، امکان برآورد دقیق و به روز هزینه ها در طول پروژه است. تغییرات طراحی به سرعت در برآورد مالی اعمال می شود و تصمیم گیری اقتصادی بهبود می یابد. این ویژگی باعث کاهش اختلافات مالی و افزایش شفافیت می شود.

مدیریت اجرا و کارگاه

در مرحله اجرا، BIM به عنوان یک ابزار مدیریتی قدرتمند عمل می کند و اطلاعات دقیق اجرایی را در اختیار تیم کارگاهی قرار می دهد. این سیستم هماهنگی بین پیمانکاران و ناظران را افزایش می دهد و خطاهای اجرایی را به حداقل می رساند. نتیجه آن، اجرای دقیق تر و سریع تر پروژه است.

مدیریت بهره برداری و نگهداری ساختمان

پس از اتمام پروژه، اطلاعات BIM برای مدیریت بهره برداری و نگهداری ساختمان مورد استفاده قرار می گیرد. این داده ها شامل اطلاعات تجهیزات، زمان تعمیرات و مشخصات فنی است. استفاده از BIM در این مرحله باعث کاهش هزینه های نگهداری و افزایش عمر مفید ساختمان می شود.

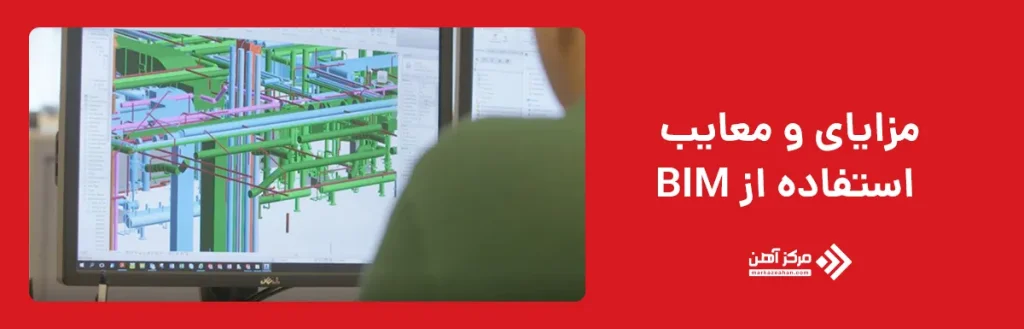

مزایای و معایب استفاده از BIM

استفاده از BIM باعث افزایش دقت در طراحی و اجرای پروژه‌ های ساختمانی می‌ شود و هماهنگی میان تیم‌ های معماری، سازه و تأسیسات را به شکل قابل‌ توجهی بهبود می‌ دهد. این رویکرد با کاهش دوباره‌ کاری‌ ها، خطاهای اجرایی و تداخل‌ ها، نقش مهمی در مدیریت ساخت و ساز ایفا می‌ کند. همچنین BIM امکان برآورد دقیق‌ تر هزینه‌ ها و کنترل بهتر منابع را فراهم می‌ سازد. در نتیجه، بهره‌ وری پروژه افزایش یافته و ریسک‌ های فنی و مالی کاهش پیدا می‌ کند. در کنار مزایا، پیاده‌ سازی BIM با چالش‌ هایی نیز همراه است که مهم‌ ترین آن‌ ها هزینه اولیه نرم‌ افزارها و آموزش نیروی انسانی می‌ باشد. تغییر فرآیندهای سنتی و نیاز به هماهنگی سازمانی می‌ تواند در ابتدای کار زمان‌ بر باشد. همچنین یادگیری کامل BIM نیازمند صرف زمان و تمرین عملی است. با این حال، این معایب در بلند مدت و با اجرای صحیح، تا حد زیادی جبران می‌ شوند.

در مجموع، بیم یا BIM یک رویکرد نوین و هوشمند در صنعت ساختمان است که تحول بزرگی در نحوه طراحی، اجرا و مدیریت پروژه ها ایجاد کرده است. پاسخ به پرسش هایی مانند BIM مخفف چیست، نرم افزار BIM چیست و لیست نرم افزارهای BIM نشان می دهد که این فناوری به سرعت در حال گسترش است. استفاده صحیح از مدل سازی اطلاعات ساختمان می تواند بهره وری پروژه های عمرانی را به طور چشمگیری افزایش دهد.
