پکینگ هیدرولیک چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
پکینگ هیدرولیک یکی از مهم ترین قطعات در سیستم های هیدرولیکی است که وظیفه اصلی آن جلوگیری از نشتی سیال و حفظ فشار در مدار می باشد. این قطعه معمولا در سیلندرها، جک ها و تجهیزات تحت فشار استفاده می شود و نقش بسیار مهمی در عملکرد صحیح سیستم دارد. در بسیاری از پروژه های صنعتی و ساختمانی، علاوه بر انتخاب نوع پکینگ، عواملی مانند قیمت آهن نیز در طراحی و ساخت تجهیزات تاثیرگذار هستند، زیرا بدنه و اجزای اصلی سیستم های هیدرولیکی از فلزات مقاوم ساخته می شوند و کیفیت آن ها مستقیما بر عملکرد پکینگ تاثیر می گذارد. به همین دلیل، انتخاب درست متریال و قطعات آب بندی اهمیت بسیار زیادی دارد.
اگر بخواهیم به زبان ساده توضیح دهیم که پکینگ هیدرولیک چیست، باید بگوییم این قطعه نوعی آب بند است که بین قطعات متحرک و ثابت قرار می گیرد تا از خروج سیال جلوگیری کند. این موضوع در بسیاری از کاربردها مانند حفاری، ساخت و ساز و انتقال سیالات اهمیت دارد. برای مثال، در پروژه های عمرانی، استفاده از روش های آب بندی گودهای ساختمانی به صورت اصولی اهمیت زیادی دارد و پکینگ ها نیز در همین راستا برای جلوگیری از نشت سیالات استفاده می شوند. در ادامه این مقاله مرکزآهن، به بررسی کامل انواع پکینگ هیدرولیک، کاربردها و ویژگی های آن می پردازیم.
پکینگ هیدرولیک چیست؟
برای درک بهتر پکینگ هیدرولیک، باید به نقش آن در سیستم های هیدرولیکی توجه کنیم. این قطعه در واقع یک نوع آب بند تخصصی است که در محل اتصال قطعات متحرک و ثابت قرار می گیرد و از نشت سیال تحت فشار جلوگیری می کند. در سیستم های هیدرولیکی، وجود نشتی می تواند باعث کاهش راندمان، افت فشار و حتی آسیب به تجهیزات شود، به همین دلیل استفاده از پکینگ هیدرولیکی با کیفیت بالا بسیار ضروری است. این قطعات معمولا از متریال هایی مانند پلی یورتان، لاستیک، تفلون یا ترکیبات خاص ساخته می شوند تا بتوانند در برابر فشار، دما و سایش مقاومت کافی داشته باشند. در بسیاری از کاربردها، انتخاب صحیح پکینگ بر اساس استاندارد پکینگ هیدرولیک انجام می شود تا عملکرد سیستم در شرایط مختلف تضمین شود.
یکی از مهم ترین نکات در استفاده از این قطعه، انتخاب درست آن بر اساس نوع کاربرد است. انواع پکینگ هیدرولیک برای شرایط مختلف طراحی شده اند و هر کدام ویژگی های خاص خود را دارند. برای مثال، در سیستم هایی که حرکت رفت و برگشتی وجود دارد، نوع خاصی از پکینگ استفاده می شود که بتواند در برابر سایش مقاومت کند. همچنین در برخی کاربردها، استفاده از روش های تکمیلی مانند روش های آب بندی لوله پلی اتیلن نیز در کنار پکینگ ها دیده می شود تا از هرگونه نشتی جلوگیری شود. علاوه بر این، مواردی بررسی کاتالوگ نیز در انتخاب دقیق و خرید پکینگ هیدرولیک اهمیت زیادی دارد.
در مجموع، پکینگ هیدرولیک یکی از اجزای حیاتی در سیستم های تحت فشار است که انتخاب صحیح آن تاثیر مستقیمی بر عملکرد و طول عمر تجهیزات دارد.

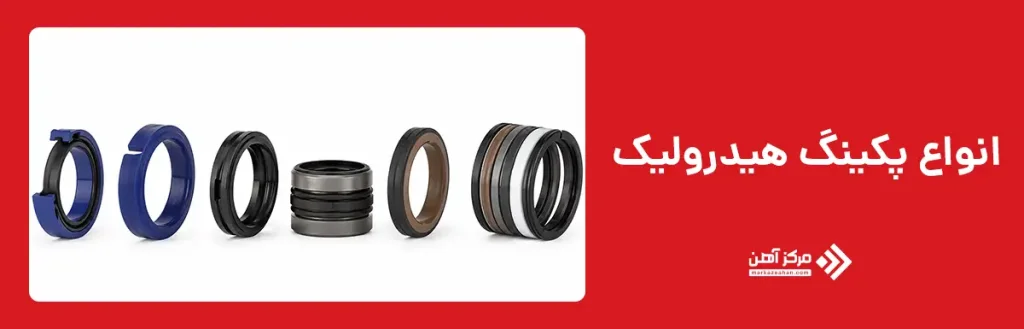

انواع پکینگ هیدرولیک
انواع پکینگ هیدرولیک بر اساس محل استفاده، نوع حرکت، فشار کاری و شرایط محیطی به دسته های مختلفی تقسیم می شوند. شناخت دقیق این دسته بندی ها کمک می کند تا بتوان بهترین گزینه را برای هر سیستم انتخاب کرد و از بروز نشتی یا خرابی جلوگیری نمود. در واقع، هر نوع پکینگ هیدرولیکی برای شرایط خاصی طراحی شده است و استفاده نادرست از آن می تواند باعث کاهش عمر تجهیزات شود.
یکی از مهم ترین معیارهای دسته بندی، محل قرارگیری پکینگ در سیستم است. به عنوان مثال، برخی پکینگ ها برای آب بندی شافت یا میله (Rod) استفاده می شوند، در حالی که برخی دیگر برای آب بندی پیستون یا داخل سیلندر طراحی شده اند. همچنین نوع حرکت نیز اهمیت دارد؛ در سیستم هایی که حرکت رفت و برگشتی وجود دارد، پکینگ باید مقاومت بالایی در برابر سایش داشته باشد.
از نظر ساختار، انواع پکینگ هیدرولیک شامل مدل های مختلفی هستند که هر کدام کاربرد خاصی دارند. این تنوع باعث شده که در صنایع مختلف بتوان از پکینگ مناسب استفاده کرد. در انتخاب این قطعات، بررسی کاتالوگ پکینگ هیدرولیک و مشخصات فنی آن ها اهمیت زیادی دارد، زیرا اطلاعاتی مانند فشار قابل تحمل، دمای کاری و جنس متریال در آن ذکر شده است.
به طور کلی، مهم ترین انواع پکینگ هیدرولیک شامل موارد زیر هستند:
- پکینگ گلوئی برای آب بندی شافت
- پکینگ پیستونی برای جلوگیری از نشتی در داخل سیلندر
- پکینگ دوطرفه برای عملکرد در دو جهت حرکت
- پکینگ V شکل برای شرایط فشار بالا
- گردگیر برای جلوگیری از ورود آلودگی
- بک آپ رینگ برای افزایش مقاومت و جلوگیری از تغییر شکل
کاربردهای پکینگ هیدرولیک
کاربردهای پکینگ هیدرولیک بسیار گسترده است و در تمامی سیستم هایی که با سیالات تحت فشار کار می کنند، از این قطعه استفاده می شود. این پکینگ ها نقش کلیدی در جلوگیری از نشتی، حفظ فشار و افزایش راندمان سیستم دارند و بدون آن ها عملکرد صحیح سیستم های هیدرولیکی امکان پذیر نیست. به همین دلیل، این قطعات در بسیاری از صنایع به عنوان یکی از اجزای حیاتی شناخته می شوند.
یکی از مهم ترین کاربردهای پکینگ هیدرولیک در سیلندرهای هیدرولیکی است. در این تجهیزات، پکینگ ها بین پیستون و دیواره سیلندر یا بین شافت و بدنه قرار می گیرند و از خروج سیال جلوگیری می کنند. این موضوع باعث می شود که فشار داخل سیستم حفظ شده و عملکرد دستگاه به درستی انجام شود.
در صنایع ساختمانی و عمرانی نیز از این پکینگ ها در ماشین آلاتی مانند بیل مکانیکی، جرثقیل و جک های هیدرولیکی استفاده می شود. این تجهیزات تحت فشار بالا کار می کنند و وجود پکینگ با کیفیت برای جلوگیری از نشتی ضروری است.
همچنین در صنایع نفت و گاز، پکینگ های هیدرولیکی در تجهیزات حفاری، شیرآلات و سیستم های انتقال سیال کاربرد دارند. در این محیط ها، شرایط کاری بسیار سخت است و پکینگ باید در برابر فشار، دما و مواد خورنده مقاومت داشته باشد.
از دیگر کاربردهای مهم می توان به موارد زیر اشاره کرد:
- صنایع کشاورزی و ماشین آلات آبیاری
- صنایع خودروسازی و سیستم های فرمان هیدرولیک
- تجهیزات صنعتی و خطوط تولید
- سیستم های انتقال سیالات در کارخانه ها
در نتیجه، کاربرد گسترده این قطعات نشان می دهد که پکینگ هیدرولیک یکی از مهم ترین اجزای سیستم های هیدرولیکی است و نقش بسیار مهمی در عملکرد آن ها دارد.

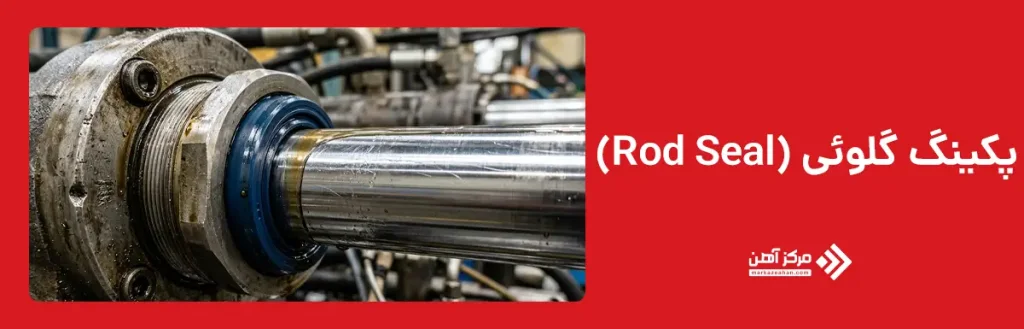

پکینگ گلوئی (Rod Seal)
پکینگ گلوئی (Rod Seal) یکی از مهم ترین انواع پکینگ هیدرولیک است که وظیفه اصلی آن آب بندی قسمت شافت یا میله خروجی سیلندر هیدرولیکی می باشد. این نوع پکینگ در محلی قرار می گیرد که شافت از سیلندر خارج می شود و به همین دلیل نقش بسیار مهمی در جلوگیری از نشت سیال به بیرون دارد. اگر این قطعه به درستی انتخاب نشود، ممکن است نشتی ایجاد شود و علاوه بر کاهش راندمان، باعث آلودگی محیط و آسیب به تجهیزات گردد.
پکینگ گلوئی معمولا در شرایطی استفاده می شود که حرکت رفت و برگشتی وجود دارد. در این حالت، این قطعه باید بتواند در برابر اصطکاک، سایش و فشار مقاومت کند. به همین دلیل، در ساخت پکینگ هیدرولیک از متریال هایی مانند پلی یورتان، لاستیک های مقاوم و ترکیبات خاص استفاده می شود تا طول عمر آن افزایش پیدا کند. همچنین طراحی لبه های این پکینگ به گونه ای است که تماس مناسبی با شافت ایجاد کرده و مانع عبور سیال می شود.
یکی دیگر از ویژگی های مهم پکینگ گلوئی، توانایی آن در جلوگیری از ورود آلودگی به داخل سیستم است. این موضوع به ویژه در محیط های صنعتی که گرد و غبار وجود دارد اهمیت زیادی دارد. در بسیاری از موارد، این نوع پکینگ همراه با گردگیر استفاده می شود تا عملکرد بهتری داشته باشد. به علاوه، پکینگ گلوئی یکی از اجزای حیاتی در سیستم های هیدرولیکی است که نقش کلیدی در آب بندی و افزایش طول عمر تجهیزات دارد.
پکینگ پیستونی (Piston Seal)
پکینگ پیستونی (Piston Seal) یکی دیگر از انواع مهم پکینگ هیدرولیکی است که در داخل سیلندر و روی پیستون نصب می شود. وظیفه اصلی این نوع پکینگ، جلوگیری از عبور سیال بین دو طرف پیستون است تا فشار در هر بخش از سیلندر حفظ شود. این موضوع باعث می شود که حرکت پیستون با دقت و قدرت بیشتری انجام شود.
در سیستم های هیدرولیکی، عملکرد صحیح پیستون به طور مستقیم به کیفیت پکینگ پیستونی وابسته است. اگر این قطعه دچار آسیب یا سایش شود، ممکن است سیال از یک طرف به طرف دیگر منتقل شود و در نتیجه عملکرد سیستم دچار اختلال گردد. به همین دلیل، انتخاب صحیح این نوع پکینگ اهمیت زیادی دارد.
پکینگ پیستونی معمولا در شرایطی استفاده می شود که فشار بالا و حرکت مداوم وجود دارد. این قطعه باید در برابر سایش، دما و فشار مقاومت کافی داشته باشد. همچنین در برخی طراحی ها، از ترکیب چند نوع متریال استفاده می شود تا عملکرد بهتری حاصل شود. در مجموع، پکینگ پیستونی نقش مهمی در حفظ فشار و عملکرد صحیح سیستم های هیدرولیکی دارد و یکی از اجزای کلیدی این سیستم ها محسوب می شود.
پکینگ دوطرفه (Double Acting Seal)
پکینگ دوطرفه (Double Acting Seal) نوعی از پکینگ هیدرولیک است که توانایی آب بندی در هر دو جهت حرکت را دارد و به همین دلیل در سیلندرهایی که فشار در دو سمت پیستون وجود دارد، بسیار کاربردی است. در این نوع طراحی، لبه های آب بند به صورت متقارن یا مهندسی شده قرار می گیرند تا در هر دو کورس رفت و برگشت، از نشت سیال جلوگیری کنند. این ویژگی باعث می شود که سیستم بدون افت فشار کار کند و راندمان کلی افزایش یابد.
در بسیاری از کاربردهای صنعتی، استفاده از پکینگ یک طرفه کافی نیست، زیرا فشار متناوب در دو سمت پیستون ایجاد می شود. در چنین شرایطی، پکینگ هیدرولیک دوطرفه بهترین گزینه هستند، زیرا نیاز به استفاده از دو آب بند جداگانه را حذف می کنند و طراحی سیستم را ساده تر می سازند. همچنین این نوع پکینگ باعث کاهش تعداد قطعات و در نتیجه کاهش احتمال خرابی می شود.
از نظر متریال، پکینگ دوطرفه معمولا از پلی یورتان، NBR یا ترکیبات مقاوم ساخته می شود تا بتواند در برابر فشار، دما و سایش مقاومت کند. در برخی موارد، برای افزایش دوام، از ترکیب آن با بک آپ رینگ استفاده می شود. بررسی کاتالوگ پکینگ هیدرولیک در اینجا اهمیت دارد، زیرا مشخصات فنی مانند محدوده فشار و دمای کاری تعیین کننده انتخاب صحیح هستند.
پکینگ V شکل یا وی پک (V-Pack)
پکینگ V شکل یا وی پک (V-Pack) یکی از مقاوم ترین انواع پکینگ هیدرولیکی است که به دلیل طراحی چند لایه خود، در شرایط فشار بالا عملکرد بسیار خوبی دارد. این نوع پکینگ از چندین رینگ به شکل V تشکیل شده که به صورت پشته ای روی هم قرار می گیرند و با افزایش فشار، به صورت خودکار فشرده تر شده و آب بندی بهتری ایجاد می کنند. همین خاصیت باعث شده که این پکینگ در سیستم های سنگین و تحت بار زیاد بسیار محبوب باشد.
یکی از مزایای مهم این نوع پکینگ، قابلیت تنظیم و جبران سایش است. در طول زمان و با کاهش ضخامت لایه ها، می توان با تنظیم فشار یا سفت کردن مجموعه، عملکرد آب بندی را به حالت مطلوب بازگرداند. این ویژگی باعث کاهش هزینه های نگهداری و افزایش طول عمر سیستم می شود. به همین دلیل، در بسیاری از کاربردهای صنعتی، به جای تعویض کامل، تنها تنظیم انجام می شود.
پکینگ V شکل معمولا در جک های صنعتی، پرس ها، ماشین آلات معدنی و تجهیزاتی که در معرض فشار بالا هستند استفاده می شود. در فرآیند ساخت پکینگ هیدرولیک از متریال هایی استفاده می شود که مقاومت بالایی در برابر سایش و دما داشته باشند تا عملکرد این نوع پکینگ در شرایط سخت تضمین شود. در نتیجه می توان گفت، وی پک به دلیل انعطاف پذیری، دوام بالا و عملکرد خود تنظیم شونده، یکی از بهترین گزینه ها برای کاربردهای سنگین محسوب می شود.

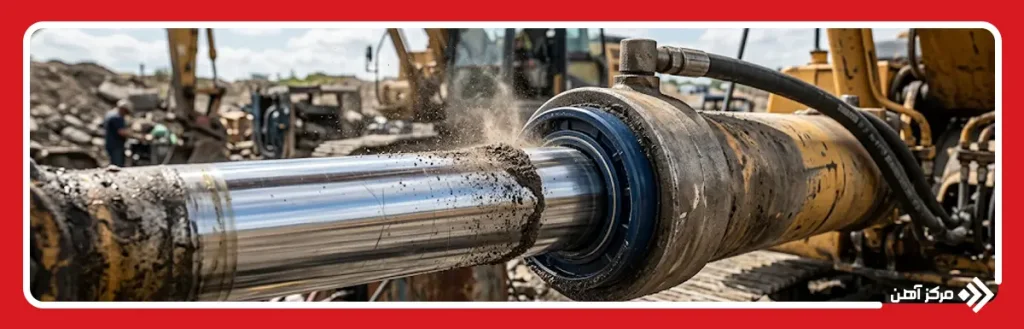

گردگیر (Wiper / Scraper Seal)
گردگیر (Wiper / Scraper Seal) یکی از اجزای مکمل در سیستم های هیدرولیکی است که اگرچه به طور مستقیم وظیفه آب بندی فشار را ندارد، اما نقش بسیار مهمی در حفاظت از پکینگ هیدرولیک و سایر قطعات داخلی ایفا می کند. این قطعه در محل خروج شافت نصب می شود و با هر بار حرکت، سطح شافت را از گرد و غبار، گل، آب و ذرات خارجی پاک می کند.
ورود آلودگی به داخل سیستم می تواند باعث سایش سریع پکینگ ها، ایجاد خط و خش روی شافت و در نهایت کاهش عمر کل سیستم شود. به همین دلیل، استفاده از گردگیر در کنار پکینگ هیدرولیک ضروری است. این قطعه در واقع خط اول دفاعی سیستم در برابر عوامل محیطی محسوب می شود.
گردگیرها معمولا از متریال هایی مانند پلی یورتان یا لاستیک مقاوم ساخته می شوند و طراحی لبه آن ها به گونه ای است که بتوانند بدون آسیب رساندن به شافت، آلودگی ها را به طور کامل پاک کنند. در محیط های صنعتی که شرایط کاری سخت است، کیفیت گردگیر اهمیت دوچندان پیدا می کند.
پکینگ کمکی یا بک آپ رینگ (Back-up Ring)
بک آپ رینگ (Back-up Ring) یک قطعه کمکی اما بسیار مهم در سیستم های هیدرولیکی است که در کنار پکینگ اصلی استفاده می شود. وظیفه این قطعه جلوگیری از تغییر شکل یا اکسترود شدن پکینگ در اثر فشار بالا است. در شرایطی که فشار زیاد باشد، ممکن است پکینگ اصلی به داخل خلاصی ها رانده شود و عملکرد آب بندی آن مختل گردد، در اینجا بک آپ رینگ نقش محافظتی خود را ایفا می کند.
این قطعه معمولا از متریال های سخت تر مانند تفلون یا پلیمرهای مهندسی ساخته می شود تا بتواند در برابر فشار بالا مقاومت کند. استفاده از بک آپ رینگ به ویژه در سیستم هایی که دارای فشار متغیر یا شوک های ناگهانی هستند، بسیار ضروری است. در بسیاری از موارد، بدون استفاده از این قطعه، حتی بهترین پکینگ ها نیز دچار خرابی زودهنگام می شوند.
در انتخاب این قطعه، بررسی استاندارد پکینگ هیدرولیک و تطابق آن با شرایط کاری اهمیت زیادی دارد. همچنین در فرآیند خرید پکینگ هیدرولیک، توجه به وجود یا عدم وجود بک آپ رینگ در طراحی می تواند تاثیر زیادی بر عملکرد نهایی سیستم داشته باشد. در مجموع، بک آپ رینگ یک عنصر تقویتی است که باعث افزایش دوام، بهبود عملکرد و جلوگیری از خرابی پکینگ اصلی می شود.
مزایا و معایب پکینگ هیدرولیک
پکینگ هیدرولیک به عنوان یکی از مهم ترین اجزای سیستم های آب بندی، دارای مزایا و معایبی است که شناخت آن ها برای انتخاب صحیح بسیار ضروری است. این قطعات به طور مستقیم بر عملکرد سیستم تاثیر می گذارند و انتخاب نادرست آن ها می تواند باعث افت فشار، نشتی و حتی خرابی تجهیزات شود.
از مهم ترین مزایای پکینگ هیدرولیکی می توان به جلوگیری موثر از نشتی سیال اشاره کرد که باعث افزایش راندمان سیستم می شود. همچنین این قطعات می توانند در شرایط مختلف دمایی و فشاری عملکرد مناسبی داشته باشند. تنوع بالا پکینگ های هیدرولیک نیز یکی دیگر از مزایا است، زیرا امکان انتخاب دقیق برای هر کاربرد را فراهم می کند. علاوه بر این، بسیاری از این پکینگ ها دارای طول عمر بالا هستند و در صورت نصب صحیح، نیاز به تعویض مکرر ندارند.
در مقابل، این قطعات دارای معایبی نیز هستند. یکی از مهم ترین معایب، حساسیت به نصب و شرایط کاری است. اگر پکینگ به درستی نصب نشود یا شرایط کاری خارج از محدوده طراحی باشد، ممکن است به سرعت دچار خرابی شود. همچنین این قطعات در برابر آلودگی حساس هستند و در صورت عدم استفاده از گردگیر، عمر آن ها کاهش پیدا می کند.
از دیگر محدودیت ها می توان به موارد زیر اشاره کرد:
- نیاز به نگهداری دوره ای
- تاثیرپذیری از کیفیت سیال
- کاهش عملکرد در دماهای بسیار بالا
در نهایت، مزایا و معایب پکینگ هیدرولیک باید به صورت دقیق بررسی شود تا بهترین انتخاب برای هر کاربرد انجام گیرد.
در این مقاله مرکزآهن به طور کامل بررسی کردیم که پکینگ هیدرولیک چیست و چه نقشی در عملکرد سیستم های تحت فشار دارد. همان طور که دیدیم، پکینگ هیدرولیک یکی از مهم ترین اجزای آب بندی در تجهیزات صنعتی است که از نشت سیال جلوگیری کرده و باعث حفظ فشار و افزایش راندمان سیستم می شود. این قطعه اگرچه کوچک به نظر می رسد، اما تاثیر بسیار زیادی بر عملکرد کلی سیستم های هیدرولیکی دارد و انتخاب نادرست آن می تواند مشکلات جدی ایجاد کند.
همچنین با انواع پکینگ هیدرولیک آشنا شدیم و دیدیم که هر کدام از آن ها برای شرایط خاصی طراحی شده اند. از پکینگ گلوئی و پیستونی گرفته تا پکینگ دوطرفه، وی پک، گردگیر و بک آپ رینگ، هر کدام نقش مشخصی در سیستم دارند. علاوه بر این، بررسی کردیم که انتخاب صحیح این قطعات باید بر اساس عواملی مانند فشار، دما، نوع حرکت و شرایط محیطی انجام شود.
سوالات متداول
انواع پکینگ هیدرولیک شامل پکینگ گلوئی، پکینگ پیستونی، پکینگ دوطرفه، پکینگ V شکل، گردگیر و بک آپ رینگ است. هر یک از این پکینگ های هیدرولیکی برای شرایط خاصی طراحی شده اند.
پکینگ گلوئی برای آب بندی شافت در سیستم های هیدرولیکی استفاده می شود و از خروج سیال به بیرون جلوگیری می کند. این نوع پکینگ هیدرولیک نقش مهمی در جلوگیری از نشتی دارد.
پکینگ پیستونی نوعی از پکینگ هیدرولیکی است که روی پیستون نصب می شود و از عبور سیال بین دو سمت سیلندر جلوگیری می کند. این قطعه باعث حفظ فشار در سیستم می شود.
پکینگ دوطرفه قابلیت آب بندی در هر دو جهت حرکت را دارد و در سیستم هایی که فشار در دو سمت وجود دارد استفاده می شود. این ویژگی آن را از سایر انواع پکینگ هیدرولیک متمایز می کند.
پکینگ V شکل در شرایط فشار بالا و سیستم های سنگین مانند جک های صنعتی استفاده می شود و به دلیل ساختار چند لایه، آب بندی بسیار قوی ایجاد می کند.
گردگیر از ورود گرد و غبار و آلودگی به داخل سیستم جلوگیری می کند و باعث افزایش عمر پکینگ هیدرولیک و سایر قطعات می شود.
بک آپ رینگ یک قطعه کمکی است که در کنار پکینگ اصلی استفاده می شود و از تغییر شکل آن در فشار بالا جلوگیری می کند.
پکینگ هیدرولیک در صنایع ساختمانی، نفت و گاز، خودروسازی، کشاورزی و تجهیزات صنعتی کاربرد گسترده ای دارد.
از مزایا می توان به جلوگیری از نشتی و افزایش راندمان اشاره کرد و از معایب می توان به حساسیت به نصب و نیاز به نگهداری اشاره کرد.
