بازرسی جوش فرآیندی حیاتی در صنعت ساختمان و سازه های فلزی است که تضمین کننده کیفیت، ایمنی و طول عمر سازه ها می باشد. هنگامی که قیمت آهن افزایش می یابد یا هزینه های ساخت و ساز بالا می رود، اهمیت بازرسی جوش بیشتر به چشم می آید، زیرا اشتباه در جوشکاری می تواند منجر به شکست سازه و افزایش هزینه های تعمیر و نگهداری شود. این فرآیند نه تنها سلامت جوش ها را بررسی می کند، بلکه با کاهش ریسک های احتمالی، به صرفه جویی اقتصادی پروژه کمک می کند.
بازرسی جوش در ساختمان و سازه های فلزی به معنای کنترل دقیق تمام اتصالات جوشکاری شده قبل، حین و بعد از اجراست. این کنترل شامل ارزیابی نقص ها، ترک ها، حفره ها و سایر عیوب احتمالی است که می تواند مقاومت سازه را کاهش دهد. بازرسی صحیح، علاوه بر تضمین ایمنی ساختمان، موجب افزایش طول عمر سازه، کاهش هزینه های نگهداری و جلوگیری از حوادث ناخواسته می شود. با توجه به اهمیت این موضوع، کارشناسان توصیه می کنند قبل از هرگونه اجرای پروژه بزرگ، بازرسی جوش ساختمان به صورت کامل انجام شود تا کیفیت سازه به طور کامل تضمین گردد.

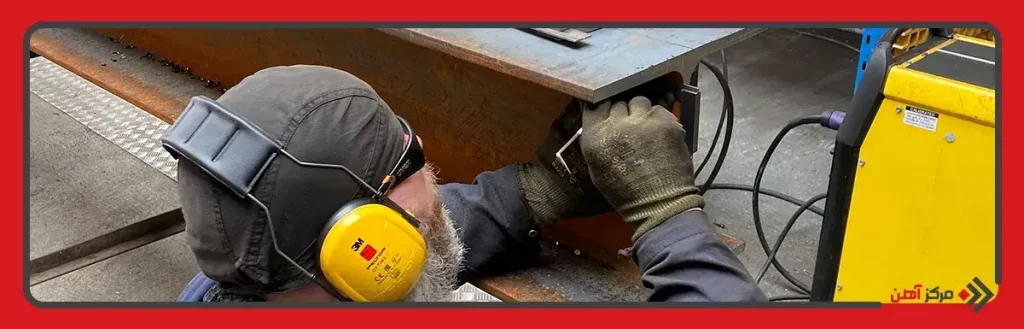

بازرسی جوش چیست و چرا از اهمیت بالایی برخوردار است؟ بازرسی جوش، مجموعه اقداماتی است که توسط کارشناسان مجرب انجام می شود تا کیفیت اتصالات جوشکاری شده و صحت عملکرد آن ها در شرایط عملیاتی تضمین شود. این فرآیند شامل بررسی بصری، تست های غیرمخرب و در برخی موارد تست های مخرب است. هدف اصلی بازرسی جوش، اطمینان از این است که اتصالات مطابق استانداردهای تعیین شده و بدون نقص هستند.
در ساختمان ها و پروژه های صنعتی، اهمیت بازرسی جوش بیش از هر زمان دیگری نمایان می شود. برای مثال، در هنگام اجرای اسکلت فلزی یک ساختمان، اگر بازرسی جوشکاری به درستی انجام نشود، حتی ترک های کوچک می تواند باعث نشست و شکست سازه شود. همچنین با توجه به قیمت آهن و هزینه بالای مواد اولیه، هر نقص جوش باعث هدر رفت منابع مالی و زمان می شود. بنابراین، بازرسی جوش در ساختمان و سازه های صنعتی، مرحله ای ضروری است که کیفیت و دوام پروژه را تضمین می کند.
مزایای انجام بازرسی جوش:
انواع روش های بازرسی جوش شامل تکنیک هایی هستند که برای ارزیابی کیفیت و سلامت اتصالات جوشکاری شده به کار می روند. این روش ها می توانند چشمی، ذرات مغناطیسی، مایع نافذ، التراسونیک و رادیوگرافی باشند و هر کدام کاربرد و دقت خاص خود را دارند. هدف اصلی آن ها شناسایی ترک ها، حفره ها و ناپیوستگی ها قبل از بهره برداری سازه است. انتخاب روش مناسب به نوع فلز، ضخامت جوش و اهمیت سازه بستگی دارد. این روش ها به دو دسته اصلی غیرمخرب و مخرب تقسیم می شوند و اغلب پروژه ها با روش های غیرمخرب آغاز می شوند. استفاده دقیق از این روش ها باعث افزایش ایمنی، طول عمر و کیفیت سازه می شود و از هزینه های ناشی از نقص جوش جلوگیری می کند.
بازرسی چشمی ساده ترین و رایج ترین روش بازرسی جوش است که بدون تجهیزات پیشرفته انجام می شود. در این روش، بازرس با چشم و ابزارهای کمکی مانند ذره بین سطح جوش را بررسی می کند تا ترک، بریدگی، ناصافی یا حفره ها را شناسایی کند. این روش اولین گام برای تشخیص مشکلات سطحی جوش است و می تواند قبل از انجام روش های پیچیده تر مورد استفاده قرار گیرد. بازرسی چشمی سریع و کم هزینه است اما تنها برای عیوب سطحی مناسب است. این روش به ویژه در پروژه های ساختمانی برای کنترل اولیه کیفیت جوش ها اهمیت دارد.
بازرسی با ذرات مغناطیسی برای فلزات آهنی کاربرد دارد و یکی از روش های غیرمخرب با دقت نسبتاً بالا است. در این روش، جوش تحت میدان مغناطیسی قرار می گیرد و ذرات مغناطیسی روی سطح پخش می شوند؛ ناپیوستگی ها باعث تجمع ذرات شده و نقاط معیوب مشخص می شوند. این روش برای شناسایی ترک ها و عیوب نزدیک سطح مناسب است و سرعت بالایی دارد. با این حال، تنها برای فلزات آهنی قابل استفاده است و نیاز به تجربه بازرس دارد. MT معمولا بعد از بازرسی چشمی انجام می شود تا عیوب ریزتر شناسایی شوند.

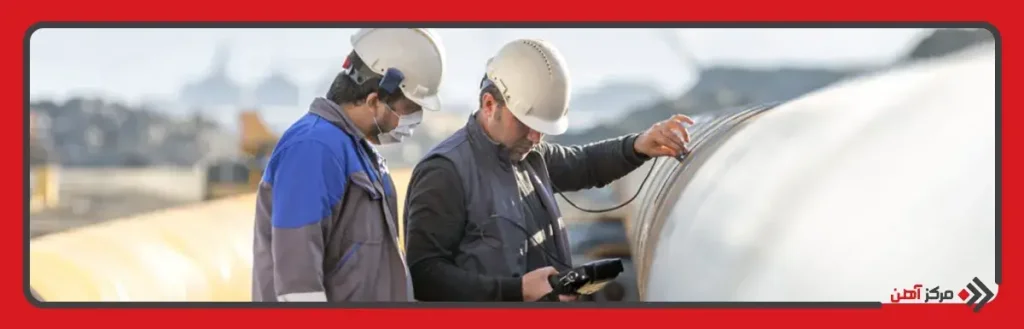

بازرسی مایع نافذ برای شناسایی ترک ها و عیوب سطحی فلزات آهنی و غیرآهنی کاربرد دارد. مایع نافذ روی سطح جوش اعمال شده و وارد ترک ها می شود و سپس با استفاده از مایع نمایانگر، عیوب مشخص می شوند. این روش دقت خوبی در تشخیص ترک های سطحی دارد و هزینه نسبتاً پایینی دارد. بازرسی PT نیاز به زمان خشک شدن مایع دارد و تنها عیوب سطحی را نشان می دهد. این روش در پروژه های حساس صنعتی و ساختمانی برای کنترل نهایی کیفیت سطح جوش کاربرد دارد.
بازرسی التراسونیک یکی از دقیق ترین روش های غیرمخرب است که با استفاده از امواج صوتی، عیوب داخلی جوش را شناسایی می کند. این روش قادر است ترک ها، حفره ها و ناپیوستگی های داخلی جوش را بدون آسیب به نمونه نشان دهد. UT برای فلزات ضخیم و سازه های حساس مناسب است و دقت بسیار بالایی دارد. نیاز به تجهیزات پیشرفته و کارشناسان ماهر دارد و نسبت به روش های سطحی هزینه بیشتری دارد. در پروژه های ساختمانی، UT برای تضمین مقاومت و ایمنی سازه های فولادی کاربرد گسترده دارد.
بازرسی رادیوگرافی با استفاده از پرتوهای ایکس یا گاما تصویر داخلی جوش را نمایش می دهد. این روش قادر است ترک ها، حفره ها و سایر ناپیوستگی ها را به شکل واضح نشان دهد و تصویر آن برای مستندسازی دائمی قابل استفاده است. RT یکی از دقیق ترین روش ها برای کنترل کیفیت جوش های حساس و حیاتی است. استفاده از این روش نیازمند محیط ایزوله و رعایت کامل ایمنی است. بازرسی رادیوگرافی برای سازه های صنعتی و ساختمانی بزرگ و پروژه های دارای استانداردهای بالا ضروری است.
برای کسب اطلاعات کامل تر به جدول زیر مراجعه کنید:
| روش بازرسی | نوع | کاربرد | مزایا | معایب |
|---|---|---|---|---|
| بازرسی چشمی (VT) | غیرمخرب | تشخیص ترک ها، بریدگی ها و ناصافی سطح جوش | سریع، کم هزینه، نیاز به تجهیزات کم | فقط عیوب سطحی را نشان می دهد، دقت محدود |
| بازرسی با ذرات مغناطیسی (MT) | غیرمخرب | شناسایی ترک ها و ناپیوستگی های نزدیک سطح فلزات آهنی | دقت بالا برای ترک های نزدیک سطح، سرعت مناسب | فقط برای فلزات آهنی، نیاز به تجربه بازرس |
| بازرسی با مایع نافذ (PT) | غیرمخرب | شناسایی ترک ها و حفره های سطحی فلزات آهنی و غیرآهنی | دقت خوب، هزینه کم | فقط عیوب سطحی را نشان می دهد، نیاز به زمان خشک شدن |
| بازرسی التراسونیک (UT) | غیرمخرب | شناسایی ترک ها، حفره ها و ناپیوستگی های داخلی | دقت بالا، مناسب فلزات ضخیم، عیوب داخلی را نشان می دهد | نیاز به تجهیزات پیشرفته، نیروی متخصص، هزینه بیشتر |
| بازرسی رادیوگرافی (RT) | غیرمخرب | بررسی ترک ها و حفره های داخلی جوش، مستندسازی دائمی | مشاهده دقیق عیوب داخلی، ثبت دائمی تصویر | هزینه بالا، نیاز به محیط ایزوله و رعایت ایمنی کامل |
مراحل انجام بازرسی جوش چارچوبی منظم برای تضمین کیفیت و ایمنی اتصالات جوشکاری شده است. این مراحل شامل بازرسی قبل از جوشکاری، حین جوشکاری و بعد از جوشکاری هستند که هر کدام نقش مکمل دیگری دارند. در مرحله قبل، مواد اولیه، سطح فلز و تجهیزات بررسی می شوند تا شرایط مناسب فراهم شود. حین جوشکاری، پارامترهای جریان، ولتاژ و تکنیک جوشکاری کنترل می شود تا خطاهای احتمالی رفع شوند. پس از جوشکاری، بازرسی بصری و تست های غیرمخرب انجام می شود تا صحت جوش ها تأیید گردد. اجرای دقیق این مراحل موجب افزایش دوام، ایمنی و عملکرد سازه می شود و نقص ها قبل از بهره برداری شناسایی و اصلاح می شوند.
در این مرحله، مواد اولیه، سطح فلز و تجهیزات جوشکاری بررسی می شوند تا آماده بودن شرایط اطمینان حاصل شود. ضخامت قطعات، نوع فلز، تمیزی سطح و ابزارهای جوشکاری کنترل می شوند. هدف این مرحله کاهش ریسک نقص و خطای جوشکاری است. همچنین دستورالعمل ها و استانداردهای مربوطه بررسی می شوند تا مراحل بعدی بدون مشکل انجام شوند. بازرسی قبل از جوشکاری تضمین می کند که جوشکاری با کیفیت بالا و ایمنی کامل آغاز شود.
بازرسی حین جوشکاری شامل نظارت بر پارامترهای جریان، ولتاژ، سرعت جوش و دما است. بازرس کنترل می کند که جوشکار طبق مشخصات فنی و استانداردها عملیات را انجام دهد. هرگونه انحراف از دستورالعمل ها ثبت و اصلاح می شود. این مرحله از اهمیت بالایی برخوردار است زیرا جلوگیری از ایجاد عیوب در همان لحظه امکان پذیر است. بازرسی حین جوشکاری، کیفیت و دوام نهایی سازه را تضمین می کند.
بعد از اتمام جوشکاری، بازرسی نهایی شامل بررسی بصری و استفاده از روش های غیرمخرب مانند VT, MT, PT, UT و RT انجام می شود. در صورت لزوم، تست مخرب روی نمونه ها انجام می شود. هدف، اطمینان از این است که جوش ها بدون نقص و مطابق استانداردهای پروژه هستند. مستندسازی و گزارش دهی نتایج مرحله پایانی را تشکیل می دهد. بازرسی بعد از جوشکاری کیفیت واقعی و ایمنی سازه را تأیید می کند.
در ادامه یک جدول جامع برای مراحل انجام بازرسی جوش آماده شده است که شامل مرحله، اقدامات اصلی، هدف و نکات کلیدی است:
| مرحله بازرسی | اقدامات اصلی | هدف | نکات کلیدی |
|---|---|---|---|
| بازرسی قبل از جوشکاری | بررسی مواد اولیه، سطح فلز، ضخامت قطعات، تجهیزات و ابزارهای جوشکاری | اطمینان از آماده بودن شرایط و کاهش ریسک نقص‌های اولیه | کنترل تمیزی سطح، بررسی استانداردها، آماده سازی محیط جوشکاری |
| بازرسی حین جوشکاری | نظارت بر جریان، ولتاژ، سرعت جوش، دما و تکنیک جوشکار | شناسایی و اصلاح انحرافات در لحظه و تضمین کیفیت جوش | ثبت هرگونه خطا، کنترل پارامترها مطابق مشخصات فنی، جلوگیری از ایجاد عیوب |
| بازرسی بعد از جوشکاری | بازرسی بصری و تست های غیرمخرب (VT, MT, PT, UT, RT)، در صورت نیاز تست مخرب | تأیید صحت جوش ها و تضمین ایمنی و دوام سازه | مستندسازی نتایج، ارائه گزارش نهایی، شناسایی و اصلاح عیوب احتمالی |
بازرسی جوش یکی از مهم ترین مراحل در تضمین کیفیت و ایمنی سازه های فلزی است و تنها زمانی مؤثر است که طبق استانداردها و مقررات معتبر بین المللی انجام شود. این استانداردها، محدوده های قابل قبول برای عیوب جوش، روش های توصیه شده برای بازرسی و نحوه مستندسازی نتایج را مشخص می‌کنند. از مهم ترین استانداردهای مورد استفاده در صنعت می توان به ISO 5817 برای جوش های فولادی و آلیاژها، AWS D1.1 برای سازه های فولادی و ASME Section IX برای تجهیزات تحت فشار اشاره کرد. رعایت این مقررات باعث می شود که جوش ها از نظر مقاومت، دوام و ایمنی در سطح قابل قبول قرار گیرند و از خرابی زودهنگام سازه جلوگیری شود.
این استانداردها شامل جزئیات مختلفی هستند، از جمله روش های بازرسی چشمی، با ذرات مغناطیسی، مایع نافذ، التراسونیک و رادیوگرافی، میزان نقص های قابل قبول، نحوه ثبت و گزارش نتایج و الزامات ایمنی هنگام بازرسی. استفاده از این استانداردها نه تنها کیفیت جوش ها را تضمین می کند، بلکه هزینه های ناشی از تعمیرات مکرر، توقف پروژه و کاهش طول عمر سازه را به میزان قابل توجهی کاهش می دهد.
همچنین، رعایت استانداردها برای تاییدیه های قانونی و گواهینامه های کیفیت پروژه ضروری است. بدون پیروی از این مقررات، حتی جوش های ظاهراً سالم ممکن است دارای عیوب داخلی یا ضعف های سازه ای باشند که در آینده منجر به حوادث و خسارات سنگین می شوند. بنابراین، استانداردها و مقررات بازرسی جوش، نقش حیاتی در ایمنی، کیفیت و بهره وری پروژه های ساختمانی و صنعتی ایفا می کنند و پایه و اساس یک بازرسی جوش حرفه ای محسوب می شوند.
بازرسی جوش به دو دسته اصلی مخرب و غیرمخرب تقسیم می شود که هر کدام کاربرد و مزایای خاص خود را دارند. بازرسی مخرب (Destructive Testing) شامل آزمایش هایی است که نمونه جوش را تحت فشار، کشش، خم یا ضربه قرار می دهند تا مقاومت و عملکرد واقعی آن مشخص شود. این روش دقت بسیار بالایی دارد و می تواند نقص های داخلی و ضعف های مکانیکی جوش را شناسایی کند، اما نمونه پس از آزمایش از بین می رود و قابل استفاده مجدد نیست. بازرسی مخرب معمولاً در آزمایشگاه ها و برای نمونه های نماینده انجام می شود و برای سازه های حساس که تحمل شکست ندارند، ضروری است.
در مقابل، بازرسی غیرمخرب (Non-Destructive Testing یا NDT) شامل روش هایی است که بدون آسیب رساندن به جوش، عیوب سطحی و داخلی آن را شناسایی می کنند. از جمله این روش ها می توان به بازرسی چشمی (VT)، با ذرات مغناطیسی (MT)، مایع نافذ (PT)، التراسونیک (UT) و رادیوگرافی (RT) اشاره کرد. این روش ها برای کنترل کیفیت در حین پروژه و قبل از بهره برداری سازه مناسب هستند و به بازرس اجازه می دهند که نقص‌ها را شناسایی و اصلاح کند بدون اینکه نمونه از بین برود.
به طور خلاصه، بازرسی مخرب دقت بالایی دارد ولی نمونه را از بین می برد، در حالی که بازرسی غیرمخرب بدون آسیب به نمونه انجام می شود و برای کنترل مداوم کیفیت در پروژه ها مناسب است. استفاده ترکیبی از هر دو روش، بهترین نتیجه را در تضمین کیفیت و ایمنی سازه های جوشکاری شده فراهم می کند و خطر نقص های احتمالی را به حداقل می رساند.
| ویژگی | بازرسی مخرب (Destructive Testing) | بازرسی غیرمخرب (Non-Destructive Testing / NDT) |
|---|---|---|
| روش | شامل آزمایش های کشش، خم، ضربه و شکست نمونه | شامل روش های VT، MT، PT، UT و RT |
| هدف | ارزیابی مقاومت واقعی و عملکرد مکانیکی جوش | شناسایی عیوب سطحی و داخلی بدون آسیب به جوش |
| نمونه | نمونه پس از آزمایش از بین می رود | نمونه دست نخورده باقی می ماند و قابل استفاده است |
| دقت | بسیار بالا، مخصوصاً برای عیوب داخلی و مکانیکی | دقت بالا برای عیوب سطحی و داخلی، بسته به روش انتخابی |
| کاربرد | آزمایش های آزمایشگاهی، نمونه های نماینده و سازه های حساس | کنترل کیفیت در پروژه، نظارت مستمر و تضمین ایمنی قبل از بهره برداری |
| مزایا | نمایش دقیق مقاومت و ضعف های مکانیکی | حفظ نمونه، امکان تکرار بازرسی، سریع و قابل اجرا در محل |
| معایب | نمونه خراب می شود، هزینه و زمان بالا | ممکن است برخی نقص های بسیار ریز مکانیکی را نشان ندهد، نیاز به تجهیزات تخصصی |
جمع بندی
بازرسی جوش از مراحل حیاتی در ساخت و اجرای سازه های فلزی محسوب می شود و نقش مستقیم در تضمین کیفیت، ایمنی و دوام سازه دارد. انجام صحیح بازرسی جوش در ساختمان باعث شناسایی زودهنگام نقص ها و جلوگیری از حوادث احتمالی می شود و هزینه های ناشی از تعمیرات و توقف پروژه را به شدت کاهش می دهد. رعایت استانداردها و مقررات بین المللی مانند ISO، AWS و ASME، تضمین می کند که جوش ها مطابق مشخصات فنی پروژه اجرا شده و مقاومت و دوام کافی دارند.
بازرسی جوش به دو دسته مخرب و غیرمخرب تقسیم می شود. بازرسی مخرب مقاومت واقعی جوش را نشان می دهد ولی نمونه را از بین می برد، در حالی که بازرسی غیرمخرب شامل روش هایی مانند VT، MT، PT، UT و RT است و بدون آسیب رساندن به نمونه، عیوب سطحی و داخلی جوش را شناسایی می کند. استفاده ترکیبی از این دو روش در پروژه های حساس، بهترین نتیجه را در تضمین کیفیت و ایمنی سازه فراهم می کند.
اجرای دقیق مراحل بازرسی شامل بازرسی قبل، حین و بعد از جوشکاری، همراه با رعایت استانداردها و مقررات، پایه و اساس یک سازه مقاوم و ایمن با طول عمر بالا است. بنابراین، هر پروژه ای که به دنبال کیفیت، ایمنی و دوام است، بدون اجرای کامل و حرفه ای بازرسی جوش و شناخت بازرسی جوشکاری چیست نمی تواند به بهره برداری مطمئن برسد.
سوالات متداول
بازرسی جوش فرآیندی برای ارزیابی کیفیت و ایمنی اتصالات جوشکاری شده است. این کار به شناسایی عیوب، افزایش دوام و جلوگیری از حوادث سازه‌ای کمک می کند.
بازرسی جوش در سه مرحله انجام می شود: قبل، حین و بعد از جوشکاری. این کار اطمینان می دهد که جوش ها مطابق استاندارد و بدون نقص اجرا شده اند.
روش های بازرسی جوش به دو دسته اصلی تقسیم می شوند: مخرب و غیرمخرب. روش های غیرمخرب شامل VT، MT، PT، UT و RT است.
دقیق ترین روش ها معمولاً UT و RT هستند زیرا عیوب داخلی و سطحی جوش را با جزئیات بالا نشان می دهند.
از استانداردهای رایج می توان به ISO 5817، AWS D1.1 و ASME Section IX اشاره کرد که محدوده های قابل قبول و روش های بازرسی را مشخص می کنند.
بازرسی جوش باید توسط بازرس آموزش دیده و دارای گواهینامه بین المللی انجام شود. این افراد معمولاً دارای مدارک NDT یا CWI هستند.
هزینه بازرسی جوش بسته به نوع روش، ضخامت جوش و حساسیت سازه متفاوت است و معمولاً روش های غیرمخرب از نظر اقتصادی بهینه تر هستند.
صنایع نفت، گاز، پتروشیمی، ساختمان و پروژه های صنعتی حساس بیشترین اهمیت را برای بازرسی جوش دارند.
عیوب شناسایی شده باید طبق استاندارد اصلاح یا ترمیم شوند و قبل از بهره برداری مجدد، دوباره مورد بازرسی قرار گیرند.
