تفاوت مدول یانگ فولاد با تنش و کرنش چیست؟

تفاوت مدول یانگ فولاد با تنش و کرنش یکی از مفاهیم پایه اما بسیار مهم در مهندسی مکانیک و طراحی سازه های فولادی است، زیرا هر کدام از این پارامترها بخش متفاوتی از رفتار فولاد در برابر نیرو را نشان می دهند. مدول یانگ میزان سختی و مقاومت ماده در برابر تغییر شکل الاستیک را مشخص می کند، در حالی که تنش مقدار نیروی وارد شده بر واحد سطح و کرنش میزان تغییر شکل ایجاد شده نسبت به طول اولیه را بیان می کند.

شناخت دقیق این مفاهیم به مهندسان کمک می کند تا انتخاب مناسبی از بین انواع فولاد داشته باشند و عملکرد سازه را پیش بینی کنند. همچنین عواملی مانند مشخصات فنی فولاد و حتی قیمت آهن در تصمیم گیری های مهندسی و اقتصادی پروژه ها تاثیرگذار هستند. در ادامه مقاله، به بررسی کامل تفاوت مدول یانگ، تنش و کرنش و نقش هر کدام در رفتار فولاد می پردازیم.

چرا شناخت تفاوت مدول یانگ، تنش و کرنش در مهندسی فولاد مهم است؟

شناخت دقیق پارامترهای مکانیکی فولاد برای طراحی سازه های ایمن و اقتصادی اهمیت زیادی دارد، زیرا هر یک از این کمیت ها اطلاعات متفاوتی درباره عملکرد فولاد ارائه می دهند. نمودار تنش و کرنش برای فولاد یکی از ابزارهای اصلی مهندسان برای تحلیل رفتار فولاد هنگام اعمال بار است. این نمودار نشان می دهد که فولاد در محدوده الاستیک چگونه تغییر شکل می دهد، چه زمانی به نقطه تسلیم می رسد و پس از عبور از این محدوده چگونه وارد مرحله تغییر شکل دائمی می شود. مدول یانگ از شیب بخش خطی همین نمودار به دست می آید و بیانگر میزان مقاومت فولاد در برابر تغییر شکل اولیه است.

در پروژه های فولادی، شناخت این تفاوت ها باعث می شود مهندس بتواند ویژگی های مکانیکی ماده را متناسب با شرایط کاری انتخاب کند. انواع فولاد مانند فولاد کربنی، فولاد آلیاژی و فولاد زنگ نزن هر کدام با توجه به ترکیب شیمیایی و فرآیند تولید، رفتار متفاوتی در برابر نیرو دارند. برای مثال ممکن است دو فولاد دارای مدول یانگ تقریبا مشابه باشند، اما تنش تسلیم و میزان تغییر شکل پذیری آن ها تفاوت زیادی داشته باشد. بنابراین بررسی همزمان این سه پارامتر برای پیش بینی عملکرد قطعات و سازه های فولادی ضروری است.

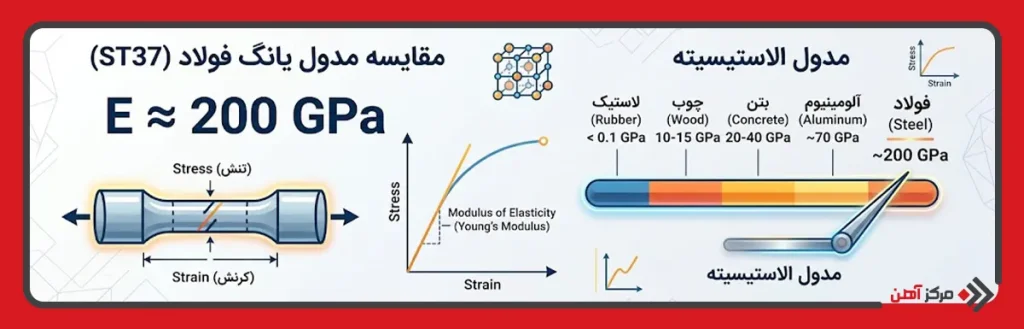

مقایسه مدول یانگ فولاد با تنش و کرنش

برای درک بهتر رفتار مکانیکی فولاد باید توجه داشت که مدول یانگ، تنش و کرنش سه مفهوم مرتبط اما کاملا متفاوت هستند. هر سه پارامتر در آزمایش کشش فولاد بررسی می شوند، اما هر کدام پاسخ یک سوال مشخص را ارائه می کنند. مدول یانگ مشخص می کند فولاد در برابر تغییر شکل چقدر سخت است، تنش میزان بار وارد شده به ماده را نشان می دهد و کرنش مقدار تغییر شکل حاصل از این بار را اندازه گیری می کند. در ادامه تفاوت این سه مفهوم از جنبه های مختلف بررسی می شود.

تفاوت از نظر مفهوم

مدول یانگ (Young’s Modulus) یک ویژگی ذاتی ماده است که میزان مقاومت فولاد در برابر تغییر شکل الاستیک را نشان می دهد. این پارامتر بیان می کند برای ایجاد مقدار مشخصی تغییر شکل در فولاد، چه میزان نیرو لازم است.

در مقابل، تنش (Stress) یک وضعیت ایجاد شده در ماده بر اثر اعمال نیرو است. زمانی که نیروی خارجی به یک قطعه فولادی وارد می شود، این نیرو در سطح مقطع قطعه توزیع شده و مقدار آن به عنوان تنش شناخته می شود.

کرنش (Strain) نیز نتیجه اعمال تنش است و میزان تغییر شکل نسبی فولاد را بیان می کند. به عبارت ساده، تنش علت ایجاد تغییر شکل و کرنش نتیجه این تغییر شکل است، در حالی که مدول یانگ رابطه بین این دو را مشخص می کند.

تفاوت از نظر واحد

یکی از تفاوت های مهم میان این سه پارامتر، واحد اندازه گیری آن ها است.

مدول یانگ و تنش هر دو دارای واحد فشار هستند، زیرا هر دو با نیرو و سطح ارتباط دارند. واحد رایج آن ها پاسکال (Pa)، مگاپاسکال (MPa) یا گیگاپاسکال (GPa) است. برای فولاد ساختمانی، مدول یانگ معمولا حدود 200 گیگاپاسکال در نظر گرفته می شود.

اما کرنش یک کمیت بدون واحد است، زیرا نسبت تغییر طول به طول اولیه را نشان می دهد. البته در مهندسی گاهی کرنش را با درصد بیان می کنند تا درک مقدار تغییر شکل آسان تر شود.

تفاوت از نظر نماد

در روابط مهندسی، هر کدام از این پارامترها با نماد مشخصی نمایش داده می شوند.

مدول یانگ معمولا با حرف E نشان داده می شود. تنش با نماد یونانی σ (سیگما) نمایش داده می شود و کرنش با نماد ε (اپسیلون) شناخته می شود.

این نمادها در تحلیل های مهندسی اهمیت زیادی دارند، زیرا روابط بین آن ها مانند قانون هوک برای مواد الاستیک با استفاده از همین نشانه ها بیان می شود.

تفاوت از نظر فرمول

فرمول هر کدام از این پارامترها نشان دهنده کاربرد متفاوت آن ها است.

تنش از تقسیم نیروی وارد شده بر سطح مقطع به دست می آید:

σ = F / A

در این رابطه F نیروی اعمال شده و A سطح مقطع قطعه است.

کرنش از نسبت تغییر طول به طول اولیه محاسبه می شود:

ε = ΔL / L

مدول یانگ نیز از نسبت تنش به کرنش در محدوده الاستیک ماده به دست می آید:

E = σ / ε

بنابراین مدول یانگ در واقع ارتباط بین میزان بارگذاری و تغییر شکل ایجاد شده را بیان می کند.

تفاوت از نظر نقش در رفتار فولاد

مدول یانگ مشخص کننده سختی فولاد است و نشان می دهد ماده تا چه اندازه در برابر تغییر شکل اولیه مقاومت می کند. فولادی با مدول یانگ بالاتر، برای ایجاد مقدار مشخصی تغییر شکل به نیروی بیشتری نیاز دارد.

تنش بیشتر به ظرفیت تحمل بار فولاد مربوط می شود. پارامترهایی مانند تنش تسلیم و تنش نهایی مشخص می کنند فولاد قبل از تغییر شکل دائمی یا شکست چه مقدار نیرو را تحمل می کند.

کرنش نیز میزان انعطاف پذیری و تغییر شکل فولاد را نشان می دهد. فولادی که توانایی تحمل کرنش بیشتری دارد، معمولا قبل از شکست تغییر شکل بیشتری از خود نشان می دهد.

تفاوت از نظر وابستگی به نیرو و تغییر شکل

تنش به صورت مستقیم به نیروی وارد شده وابسته است. هرچه نیروی اعمالی افزایش یابد، در شرایط ثابت بودن سطح مقطع، مقدار تنش نیز افزایش پیدا می کند.

کرنش به میزان تغییر شکل ایجاد شده وابسته است و بدون تغییر طول، مقدار آن صفر خواهد بود.

اما مدول یانگ برخلاف تنش و کرنش به مقدار نیروی وارد شده وابسته نیست. این پارامتر یک ویژگی ماده است و برای یک نوع فولاد مشخص در شرایط یکسان تقریبا ثابت باقی می ماند.

تفاوت از نظر کاربرد در طراحی سازه

در طراحی سازه های فولادی، مهندسان از هر سه پارامتر برای اهداف مختلف استفاده می کنند. مدول یانگ برای بررسی تغییر شکل تیرها، ستون ها و اعضای سازه ای کاربرد دارد و مشخص می کند سازه تحت بار چه مقدار خیز خواهد داشت.

تنش برای کنترل ایمنی سازه و اطمینان از اینکه قطعات فولادی از ظرفیت مجاز خود عبور نمی کنند استفاده می شود.

کرنش نیز در بررسی رفتار پلاستیک، شکل پذیری و مقاومت در برابر بارهای شدید مانند زلزله اهمیت دارد.

جدول مقایسه مدول یانگ، تنش و کرنش

ویژگی	مدول یانگ	تنش	کرنش
تعریف	مقاومت ماده در برابر تغییر شکل الاستیک	نیروی وارد شده بر واحد سطح	میزان تغییر شکل نسبی ماده
نماد	E	σ	ε
واحد	GPa یا MPa	Pa، MPa	بدون واحد
وابستگی	ویژگی ذاتی فولاد	وابسته به نیرو و سطح مقطع	وابسته به تغییر شکل
کاربرد اصلی	بررسی سختی	بررسی ظرفیت تحمل بار	بررسی تغییر شکل پذیری
نوع کمیت	مشخصه ماده	کمیت ایجاد شده در اثر بارگذاری	نتیجه رفتار ماده

در طراحی سازه فولادی کدام مهم تر است؛ مدول یانگ، تنش یا کرنش؟

در طراحی سازه فولادی نمی توان یکی از این سه پارامتر را به عنوان تنها عامل تعیین کننده معرفی کرد، زیرا هر کدام اطلاعات متفاوتی درباره عملکرد سازه ارائه می دهند. تفاوت مدول یانگ فولاد با تنش و کرنش در همین موضوع مشخص می شود؛ مدول یانگ بیشتر به کنترل تغییر شکل مربوط است، در حالی که تنش و کرنش رفتار فولاد هنگام تحمل بار را مشخص می کنند. برای مثال در طراحی یک تیر فولادی، مهندس باید هم میزان تغییر شکل تیر را بررسی کند و هم اطمینان داشته باشد که تنش ایجاد شده از محدوده مجاز فراتر نمی رود.

اگر هدف بررسی سختی و میزان تغییر شکل سازه باشد، مدول یانگ اهمیت بیشتری پیدا می کند. این پارامتر مشخص می کند یک عضو فولادی تحت بار مشخص چقدر تغییر طول یا خمش خواهد داشت. به همین دلیل در محاسبات مربوط به خیز تیرها، ارتعاش سازه و کنترل تغییر شکل های مجاز، مقدار مدول یانگ نقش اساسی دارد. البته مقدار آن در اکثر فولادهای ساختمانی نزدیک به هم است و تفاوت اصلی در این بخش معمولا از سایر ویژگی های فولاد ناشی می شود.

از طرف دیگر، برای بررسی مقاومت نهایی سازه، تنش و کرنش اهمیت بیشتری دارند. فرق مدول یانگ فولاد با تنش و کرنش در این است که مدول یانگ تنها رفتار الاستیک اولیه را توضیح می دهد، اما تنش تسلیم، تنش نهایی و میزان کرنش پذیری نشان می دهند فولاد تا چه حد می تواند بارهای واقعی را تحمل کند. به همین دلیل مقایسه مدول یانگ فولاد با تنش و کرنش نشان می دهد که طراحی حرفه ای سازه نیازمند استفاده همزمان از هر سه پارامتر است.
