معرفی انواع واشر فلنج و کاربرد هر کدام

فلنج واشر یکی از قطعات مهم در سیستم های لوله کشی و تجهیزات صنعتی است که برای ایجاد آب بندی مناسب بین دو سطح فلنج مورد استفاده قرار می گیرد. این قطعه با قرار گرفتن میان فلنج ها، فضای خالی موجود را پر کرده و از نشت سیالات، گازها و مواد مختلف جلوگیری می کند. انتخاب نوع مناسب فلنج واشر به عواملی مانند فشار کاری، دمای سیال، جنس لوله، نوع فلنج و شرایط محیطی بستگی دارد. در پروژه های صنعتی، انتخاب صحیح قطعات اتصال مانند فلنج و واشر اهمیت زیادی دارد و عواملی مانند قیمت آهن نیز می تواند بر هزینه نهایی تامین تجهیزات فلزی مورد نیاز تاثیرگذار باشد.

انواع فلنج واشر بر اساس جنس، ساختار و کاربرد به گروه های مختلفی مانند واشرهای غیر فلزی، نیمه فلزی و فلزی تقسیم می شوند که هر کدام برای شرایط خاصی طراحی شده اند. شناخت ویژگی های هر نوع، به مهندسان و مجریان پروژه کمک می کند تا بهترین گزینه را برای جلوگیری از نشتی و افزایش عمر سیستم انتخاب کنند. برای مثال، در برخی کاربردها استفاده از واشر کاس یا سایر واشرهای تخصصی می تواند عملکرد اتصال را بهبود دهد. در این مقاله مرکزآهن، انواع انواع فلنج واشر، کاربرد هر کدام و نکات مهم برای انتخاب آن ها بررسی می شود.

انواع واشر فلنج

انواع فلنج واشر بر اساس جنس، ساختار و شرایط کاری به دسته های مختلفی تقسیم می شوند که هر کدام برای یک محدوده مشخص از فشار، دما و نوع سیال طراحی شده اند. انتخاب صحیح واشر نقش مهمی در عملکرد اتصالات فلنجی دارد، زیرا حتی در صورت استفاده از فلنج با کیفیت، واشر نامناسب می تواند باعث نشتی، کاهش آب بندی و ایجاد مشکلات عملیاتی شود. واشرهای فلنج معمولا در سه گروه اصلی غیر فلزی، نیمه فلزی و فلزی قرار می گیرند. واشرهای غیر فلزی بیشتر برای سیستم های کم فشار و سیالاتی که نیاز به آب بندی انعطاف پذیر دارند استفاده می شوند، در حالی که مدل های نیمه فلزی و فلزی برای شرایط سخت تر مانند دمای بالا، فشار زیاد و محیط های صنعتی خورنده کاربرد دارند.

انتخاب نوع مناسب فلنج واشر به پارامترهای مختلفی مانند جنس فلنج، میزان فشردگی مورد نیاز، سازگاری شیمیایی با سیال و شرایط بهره برداری بستگی دارد. در برخی پروژه ها، هزینه تامین قطعات نیز اهمیت زیادی دارد و بررسی قیمت واشر فلنج و قیمت فلنج تخت پیش از خرید می تواند به مدیریت بهتر هزینه های اجرایی کمک کند. همچنین سایز اتصال مانند واشر فلنج 3 اینچ، نوع کاربرد و استاندارد تولید نیز در انتخاب محصول مناسب تاثیرگذار است. در ادامه، هر یک از گروه های اصلی واشرهای فلنج و ویژگی های انواع آن ها بررسی می شود تا انتخاب واشر مناسب برای پروژه های مختلف ساده تر شود.

واشرهای فلنج غیر فلزی

واشرهای فلنج غیر فلزی یکی از پرکاربردترین انواع فلنج واشر هستند که به دلیل انعطاف پذیری بالا، قابلیت آب بندی مناسب و هزینه اقتصادی، در بسیاری از سیستم های لوله کشی مورد استفاده قرار می گیرند. این نوع واشرها معمولا از موادی مانند لاستیک، تفلون، گرافیت و مواد بدون آزبست ساخته می شوند و برای شرایطی مناسب هستند که فشار و دمای کاری در محدوده متوسط قرار دارد. ساختار نرم تر این واشرها باعث می شود بتوانند ناهمواری های جزئی موجود روی سطح فلنج را پوشش دهند و اتصال مطمئن تری ایجاد کنند. به همین دلیل، در سیستم های آب، هوا، برخی مواد شیمیایی و تجهیزات عمومی صنعتی کاربرد گسترده ای دارند.

مهم ترین ویژگی واشرهای غیر فلزی، تنوع بالای جنس و امکان انتخاب آن ها بر اساس نوع سیال و شرایط محیطی است. برای مثال، واشرهای لاستیکی برای آب بندی عمومی مناسب هستند، در حالی که واشرهای تفلونی مقاومت شیمیایی بالاتری دارند و در محیط های خورنده عملکرد بهتری ارائه می دهند. همچنین برخی مدل ها مانند واشر فلنج نسوز که از ترکیبات مقاوم در برابر حرارت ساخته می شود، برای کاربردهایی با دمای بالاتر مورد استفاده قرار می گیرند. با وجود مزایای متعدد، این واشرها معمولا برای فشارهای بسیار بالا یا دماهای شدید گزینه مناسبی نیستند و در چنین شرایطی باید از مدل های نیمه فلزی یا فلزی استفاده شود. انتخاب صحیح نوع واشر غیر فلزی تاثیر مستقیمی بر کاهش نشتی و افزایش عمر اتصال فلنجی دارد. در ادامه با مهم ترین واشرهای فلنج غیر فلزی آشنا می شوید:

واشر لاستیکی

واشر لاستیکی یکی از رایج ترین انواع واشرهای غیر فلزی است که به دلیل انعطاف پذیری بالا و قابلیت آب بندی مناسب، در بسیاری از سیستم های لوله کشی و تجهیزات صنعتی استفاده می شود. این نوع واشر معمولا از موادی مانند EPDM، نیتریل، نئوپرن یا لاستیک های مقاوم در برابر شرایط خاص تولید می شود و انتخاب جنس آن باید بر اساس نوع سیال، دما و فشار کاری انجام شود. ساختار نرم واشر لاستیکی باعث می شود بتواند فضای خالی میان سطوح فلنج را به خوبی پر کند و از خروج سیال جلوگیری نماید. به همین دلیل، در سیستم های انتقال آب، هوا، روغن و برخی مواد شیمیایی کاربرد گسترده ای دارد.

یکی از مهم ترین مزایای واشر لاستیکی، نصب آسان و نیاز کمتر به نیروی فشاری بالا برای ایجاد آب بندی مناسب است. این ویژگی باعث شده است در بسیاری از پروژه هایی که نیاز به باز و بسته کردن دوره ای اتصالات وجود دارد، گزینه مناسبی باشد. با این حال، مقاومت حرارتی و شیمیایی این واشرها به نوع لاستیک مورد استفاده بستگی دارد و همه مدل ها برای شرایط سخت صنعتی مناسب نیستند. برای مثال، در محیط هایی با دمای بسیار بالا یا تماس با مواد خورنده قوی، معمولا از واشرهای تخصصی تر استفاده می شود. هنگام بررسی راهنمای واشر فلنج باید به مشخصات فنی واشر لاستیکی، میزان تحمل فشار و سازگاری آن با سیستم توجه شود تا عملکرد اتصال در طول زمان حفظ شود.

واشر تفلونی (PTFE)

واشر تفلونی یا PTFE یکی از انواع واشرهای غیر فلزی است که به دلیل مقاومت شیمیایی بسیار بالا و عملکرد مناسب در شرایط مختلف صنعتی، کاربرد گسترده ای دارد. این نوع واشر از پلی تترافلوئورواتیلن ساخته می شود و در برابر بسیاری از اسیدها، مواد قلیایی، حلال ها و ترکیبات خورنده مقاومت بالایی نشان می دهد. همین ویژگی باعث شده است واشر PTFE در صنایع شیمیایی، دارویی، غذایی، پتروشیمی و سیستم هایی که با سیالات حساس کار می کنند، مورد استفاده قرار گیرد. سطح صاف و ضریب اصطکاک پایین این ماده نیز باعث می شود نصب آن آسان تر باشد و احتمال چسبندگی به سطوح فلنج کاهش پیدا کند.

یکی از مزایای مهم واشر تفلونی، تحمل دمایی مناسب و حفظ عملکرد در شرایط کاری متغیر است. البته میزان تحمل دما و فشار این واشر به نوع ساخت، ضخامت، درصد خلوص و شرایط نصب بستگی دارد و انتخاب آن باید بر اساس مشخصات واقعی پروژه انجام شود. واشر PTFE در مدل های مختلفی مانند خالص، پر شده با مواد معدنی یا تقویت شده تولید می شود که هر کدام ویژگی های متفاوتی دارند. در مقایسه با برخی واشرهای لاستیکی، این نوع واشر مقاومت بیشتری در برابر مواد شیمیایی دارد، اما در برابر فشارهای بسیار بالا ممکن است نیاز به طراحی و نصب دقیق تری داشته باشد. استفاده صحیح از واشر تفلونی می تواند نقش مهمی در افزایش آب بندی اتصال فلنج و کاهش احتمال نشتی در سیستم های صنعتی داشته باشد.

واشر گرافیتی

واشر گرافیتی یکی از انواع واشرهای غیر فلزی مقاوم است که به دلیل تحمل دمای بالا، انعطاف پذیری مناسب و مقاومت مطلوب در برابر بسیاری از مواد شیمیایی، در صنایع مختلف مورد استفاده قرار می گیرد. این نوع واشر معمولا از گرافیت منبسط شده تولید می شود و ساختار آن امکان آب بندی مناسب در شرایطی را فراهم می کند که تغییرات دما یا فشار وجود دارد. قابلیت تطبیق گرافیت با ناهمواری های سطح فلنج باعث می شود این واشر بتواند فضای خالی میان دو سطح اتصال را به خوبی پر کند و احتمال نشتی را کاهش دهد. به همین دلیل، واشر گرافیتی در سیستم های بخار، تجهیزات حرارتی، نیروگاه ها و صنایع نفت و گاز کاربرد زیادی دارد.

یکی از ویژگی های مهم واشر گرافیتی، حفظ عملکرد در دماهای بالا و مقاومت مناسب در برابر چرخه های حرارتی است. این خصوصیت باعث می شود در تجهیزاتی که به دلیل گرم و سرد شدن مداوم دچار انبساط و انقباض می شوند، عملکرد قابل قبولی داشته باشد. البته نوع گرافیت، میزان خلوص، ضخامت واشر و شرایط نصب در کیفیت نهایی تاثیر مستقیم دارند. در برخی کاربردهای حساس، گرافیت با لایه های تقویتی مانند فلز ترکیب می شود تا استحکام مکانیکی بیشتری ایجاد کند. انتخاب واشر گرافیتی مناسب باید بر اساس فشار کاری، نوع سیال و دمای سیستم انجام شود، زیرا استفاده نادرست از آن می تواند باعث کاهش آب بندی اتصال شود. این نوع واشر یکی از گزینه های مهم در میان واشرهای مقاوم برای شرایط صنعتی سخت محسوب می شود.

واشر نان آزبست (CNAF)

واشر نان آزبست یا CNAF یکی از انواع واشرهای غیر فلزی است که به عنوان جایگزینی ایمن تر برای واشرهای آزبستی قدیمی توسعه پیدا کرده است. این واشر از ترکیب الیاف تقویت کننده، مواد معدنی و الاستومرهای مقاوم ساخته می شود و برای ایجاد آب بندی در سیستم هایی با فشار و دمای متوسط تا نسبتا بالا کاربرد دارد. ساختار متراکم این نوع واشر باعث می شود در برابر فشار فشاری، لرزش و تغییرات شرایط کاری مقاومت مناسبی داشته باشد. به همین دلیل، واشر CNAF در صنایع نفت، گاز، پتروشیمی، آب و تجهیزات صنعتی که نیاز به یک واشر مقاوم و اقتصادی دارند، مورد استفاده قرار می گیرد.

یکی از مزایای مهم واشر نان آزبست، قابلیت فشردگی مناسب و توانایی پر کردن ناهمواری های سطح فلنج است که به بهبود عملکرد آب بندی کمک می کند. این ویژگی باعث شده است در بسیاری از کاربردها جایگزین مناسبی برای واشرهای قدیمی آزبستی باشد. با این حال، انتخاب نوع مناسب CNAF باید بر اساس مشخصات فنی سیستم انجام شود، زیرا ترکیب مواد سازنده در مدل های مختلف می تواند متفاوت باشد. عواملی مانند دمای سیال، فشار کاری، نوع ماده عبوری و شرایط محیطی در تعیین مناسب بودن این واشر تاثیر دارند. در میان انواع فلنج واشر، مدل های نان آزبست به دلیل تعادل میان قیمت، دوام و عملکرد، گزینه ای رایج برای بسیاری از پروژه های صنعتی محسوب می شوند.

واشرهای فلنج نیمه فلزی

واشرهای فلنج نیمه فلزی ترکیبی از مواد فلزی و غیر فلزی هستند که برای ایجاد تعادل بین استحکام مکانیکی و قابلیت آب بندی طراحی می شوند. این گروه از واشرها معمولا در شرایطی استفاده می شوند که واشرهای کاملا غیر فلزی توان تحمل فشار، دما یا شرایط کاری موجود را ندارند، اما استفاده از واشرهای تمام فلزی نیز به دلیل نیاز به نیروی فشاری بالا یا محدودیت های اجرایی مناسب نیست. ساختار ترکیبی این واشرها باعث می شود بتوانند در برابر تغییرات دما، لرزش، فشارهای متغیر و شرایط سخت صنعتی عملکرد قابل قبولی داشته باشند. به همین دلیل، در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و تجهیزات فرآیندی کاربرد گسترده ای دارند.

انواع فلنج واشر نیمه فلزی شامل مدل هایی مانند اسپیرال وند، کامپروفایل و ژاکت دار است که هر کدام برای شرایط مشخصی طراحی شده اند. در این واشرها معمولا بخش فلزی وظیفه افزایش استحکام و حفظ شکل را بر عهده دارد و بخش نرم تر باعث بهبود آب بندی و پر کردن ناصافی های سطح فلنج می شود. انتخاب نوع مناسب باید بر اساس فشار، دما، جنس فلنج و نوع سیال انجام شود تا عملکرد اتصال بهینه باشد. واشرهای نیمه فلزی معمولا برای کاربردهایی انتخاب می شوند که نیاز به دوام بالا و آب بندی مطمئن در شرایط کاری دشوار وجود دارد. در ادامه با مهم ترین انواع این واشرها آشنا می شوید:

واشر اسپیرال وند (Spiral Wound)

واشر اسپیرال وند یکی از پرکاربردترین انواع واشرهای نیمه فلزی است که برای آب بندی اتصالات فلنجی در شرایط فشار و دمای بالا استفاده می شود. این واشر از نوارهای فلزی و لایه های پرکننده نرم مانند گرافیت یا PTFE ساخته می شود که به صورت مارپیچی به دور یکدیگر پیچیده شده اند. ساختار ترکیبی آن باعث می شود واشر علاوه بر داشتن استحکام مکانیکی مناسب، قابلیت فشرده شدن و سازگاری با ناهمواری های سطح فلنج را نیز داشته باشد. به همین دلیل، واشر اسپیرال وند در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و تجهیزات تحت فشار کاربرد بسیار زیادی دارد.

یکی از ویژگی های مهم این واشر، توانایی تحمل شرایط متغیر کاری مانند تغییرات دما و فشار است. لایه های فلزی وظیفه حفظ ساختار واشر را بر عهده دارند و مواد پرکننده باعث بهبود آب بندی و جلوگیری از عبور سیال می شوند. واشرهای اسپیرال وند در مدل های مختلفی مانند بدون رینگ، دارای رینگ داخلی یا رینگ خارجی تولید می شوند که هر کدام برای نوع خاصی از فلنج و شرایط نصب مناسب هستند. انتخاب مدل مناسب باید بر اساس استاندارد فلنج، فشار کاری، دمای سیستم و نوع سیال انجام شود. در راهنمای واشر فلنج، اسپیرال وند معمولا به عنوان یکی از گزینه های قابل اعتماد برای سیستم هایی معرفی می شود که نیاز به آب بندی مطمئن در محیط های صنعتی سخت دارند.

واشر کامپروفایل (Kammprofile)

واشر کامپروفایل یا Kammprofile یکی از انواع واشرهای نیمه فلزی است که برای کاربردهای صنعتی با فشار و دمای بالا طراحی شده است. ساختار این واشر شامل یک هسته فلزی شیاردار است که معمولا با لایه ای از مواد نرم مانند گرافیت یا PTFE پوشانده می شود. شیارهای موجود روی سطح فلزی باعث افزایش سطح تماس و بهبود عملکرد آب بندی می شوند، در حالی که لایه پوششی وظیفه پر کردن ناصافی های موجود میان سطح فلنج و جلوگیری از عبور سیال را بر عهده دارد. این ترکیب باعث شده است واشر کامپروفایل نسبت به بسیاری از واشرهای معمولی مقاومت و پایداری بیشتری داشته باشد.

این نوع واشر در تجهیزاتی که با بخار، مواد شیمیایی، سیالات داغ و فشارهای بالا سروکار دارند، کاربرد گسترده ای دارد. یکی از مزایای مهم Kammprofile، قابلیت حفظ عملکرد در شرایطی است که سیستم تحت چرخه های حرارتی مداوم قرار دارد. هسته فلزی از تغییر شکل بیش از حد جلوگیری کرده و لایه نرم سطحی باعث ایجاد آب بندی مناسب می شود. با این حال، نصب صحیح آن اهمیت زیادی دارد و باید میزان فشار پیچ ها، هم راستایی فلنج ها و کیفیت سطوح اتصال کنترل شود. در مقایسه با برخی واشرهای فلنج دار معمولی، کامپروفایل معمولا دوام بیشتری دارد و برای پروژه هایی انتخاب می شود که اطمینان از آب بندی و کاهش توقف های عملیاتی اهمیت بالایی دارد.

واشر ژاکت دار (Jacketed)

واشر ژاکت دار یا Jacketed یکی از انواع واشرهای نیمه فلزی است که از یک هسته پرکننده نرم و یک پوشش فلزی خارجی تشکیل می شود. این ساختار باعث می شود واشر بتواند همزمان از قابلیت فشرده شدن مواد داخلی برای آب بندی بهتر و مقاومت مکانیکی پوشش فلزی بهره ببرد. هسته داخلی معمولا از موادی مانند گرافیت، الیاف مقاوم یا مواد نسوز ساخته می شود و پوشش فلزی اطراف آن وظیفه محافظت در برابر فشار، دما و شرایط محیطی سخت را بر عهده دارد. این نوع واشر بیشتر در مبدل های حرارتی، تجهیزات فرآیندی و سیستم هایی که نیاز به مقاومت بالا در برابر حرارت دارند، استفاده می شود.

یکی از ویژگی های مهم واشر ژاکت دار، توانایی عملکرد مناسب در محیط هایی است که احتمال خوردگی، فشار بالا یا تغییرات شدید دما وجود دارد. پوشش فلزی باعث افزایش دوام واشر شده و هسته نرم داخلی نیز به ایجاد آب بندی بهتر کمک می کند. البته انتخاب جنس فلز روکش و ماده پرکننده باید بر اساس نوع سیال و شرایط کاری انجام شود، زیرا سازگاری شیمیایی نقش مهمی در طول عمر واشر دارد. نصب این نوع واشر نیز باید با دقت انجام شود تا فشار به صورت یکنواخت روی سطح اتصال توزیع شود. در میان انواع فلنج واشر، مدل های ژاکت دار برای کاربردهای تخصصی و تجهیزاتی که نیاز به ترکیب مقاومت حرارتی و آب بندی مطمئن دارند، گزینه ای مناسب محسوب می شوند.

واشرهای فلنج فلزی

واشرهای فلنج فلزی برای شرایط کاری سخت طراحی شده اند و زمانی مورد استفاده قرار می گیرند که فشار، دما یا نوع سیال باعث شود واشرهای غیر فلزی و نیمه فلزی عملکرد کافی نداشته باشند. این نوع واشرها معمولا از فلزاتی مانند فولاد کربنی، فولاد زنگ نزن، آلیاژهای نیکل یا سایر فلزات مقاوم ساخته می شوند و به دلیل استحکام مکانیکی بالا، توانایی تحمل فشارهای زیاد را دارند. ساختار سخت تر این واشرها باعث می شود برای ایجاد آب بندی مناسب به دقت بالایی در ماشین کاری سطوح فلنج و اعمال نیروی مناسب هنگام بستن پیچ ها نیاز داشته باشند.

واشرهای فلزی بیشتر در صنایع نفت، گاز، پالایشگاه ها، نیروگاه ها و تجهیزات تحت فشار استفاده می شوند؛ زیرا در برابر دماهای بالا، خوردگی و شرایط عملیاتی دشوار مقاومت مناسبی دارند. از مهم ترین انواع این گروه می توان به واشر رینگی RTJ، واشر لنز رینگ و واشر فلزی تخت اشاره کرد که هر کدام برای نوع خاصی از فلنج و کاربرد طراحی شده اند. انتخاب صحیح این واشرها نیازمند بررسی عواملی مانند جنس فلنج، فشار نامی سیستم، نوع سیال و استاندارد اتصال است. در برخی پروژه های صنعتی، استفاده از واشر فلزی به دلیل دوام بالا و کاهش احتمال خرابی در شرایط سخت، نسبت به مدل های انعطاف پذیر ترجیح داده می شود. با این حال، نصب دقیق و رعایت الزامات فنی برای دستیابی به آب بندی مناسب ضروری است. در ادامه با مهم ترین واشرهای فلنج فلزی آشنا می شوید:

واشر رینگی (RTJ)

واشر رینگی یا RTJ یکی از مقاوم ترین انواع واشرهای فلنج فلزی است که برای سیستم های تحت فشار و دمای بسیار بالا طراحی شده است. این واشر به شکل یک حلقه فلزی ساخته می شود و در شیار مخصوصی که روی فلنج های RTJ ایجاد شده است قرار می گیرد. هنگام سفت کردن پیچ های فلنج، فشار وارد شده باعث تغییر شکل کنترل شده واشر و ایجاد تماس فلزی محکم میان واشر و سطوح فلنج می شود. این ساختار باعث می شود احتمال نشتی در شرایط سخت کاری کاهش پیدا کند و اتصال بتواند فشارهای بالا را تحمل کند.

واشرهای RTJ معمولا از آلیاژهای مقاوم مانند فولاد زنگ نزن، فولاد کربنی یا آلیاژهای مخصوص تولید می شوند و انتخاب جنس آن ها به نوع سیال، دما و شرایط محیطی بستگی دارد. این واشرها بیشتر در صنایع نفت، گاز، پتروشیمی و تجهیزات حفاری که ایمنی و آب بندی اهمیت زیادی دارد، استفاده می شوند. برخلاف بسیاری از واشرهای نرم، RTJ قابلیت استفاده مجدد ندارد و پس از باز شدن اتصال معمولا باید با یک واشر جدید جایگزین شود تا کیفیت آب بندی حفظ شود. نصب این نوع واشر نیازمند دقت بالا است، زیرا آسیب دیدگی شیار فلنج یا انتخاب اشتباه سایز می تواند عملکرد اتصال را کاهش دهد. در میان انواع فلنج واشر، مدل RTJ یکی از گزینه های تخصصی برای محیط هایی است که نیاز به بیشترین میزان اطمینان در برابر نشتی وجود دارد.

واشر لنز رینگ (Lens Ring)

واشر لنز رینگ یکی از انواع واشرهای فلزی تخصصی است که برای ایجاد آب بندی در سیستم های صنعتی با فشار و دمای بالا استفاده می شود. این واشر دارای شکل کروی یا عدسی مانند است و برخلاف واشرهای تخت، تنها در بخش مشخصی از سطح فلنج با فشار بالا تماس پیدا می کند. طراحی خاص آن باعث می شود نیروی وارد شده از سمت فلنج در یک ناحیه محدود متمرکز شود و اتصال آب بندی قدرتمندی ایجاد کند. این ویژگی باعث شده است واشر لنز رینگ در تجهیزات فرآیندی، خطوط انتقال سیالات خاص و سیستم هایی که نیاز به اطمینان بالا دارند، کاربرد داشته باشد.

ساختار این واشر معمولا از فلزات مقاوم در برابر حرارت و خوردگی مانند فولادهای آلیاژی یا فولاد زنگ نزن ساخته می شود. انتخاب جنس مناسب به شرایط کاری سیستم، نوع سیال و دمای عملیاتی بستگی دارد. یکی از مزایای مهم لنز رینگ، توانایی تحمل فشارهای بالا و مقاومت در برابر تغییر شکل در شرایط سخت است، اما نصب آن به دقت زیادی نیاز دارد و باید سطح تماس فلنج ها کاملا هماهنگ باشد. هرگونه آسیب در محل قرارگیری واشر یا عدم تطابق ابعاد می تواند باعث کاهش کیفیت آب بندی شود. این نوع واشر معمولا در کاربردهای عمومی استفاده نمی شود و بیشتر برای تجهیزات خاص صنعتی انتخاب می شود که در آن ها عملکرد مطمئن اتصال اهمیت بالایی دارد.

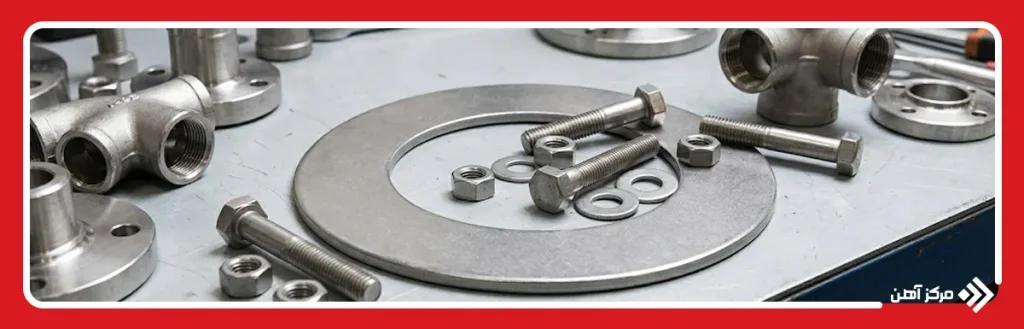

واشر فلزی تخت (Solid Metal)

واشر فلزی تخت یا Solid Metal یکی از ساده ترین انواع واشرهای فلنج فلزی است که از یک قطعه فلز یکپارچه و بدون لایه های نرم ساخته می شود. این نوع واشر معمولا برای شرایطی استفاده می شود که نیاز به مقاومت مکانیکی بالا، تحمل فشار مناسب و پایداری در برابر دماهای زیاد وجود دارد. واشرهای فلزی تخت در مقایسه با مدل های نرم، انعطاف پذیری کمتری دارند و برای ایجاد آب بندی مناسب به دقت بیشتری در ساخت فلنج و صاف بودن سطوح اتصال نیازمند هستند. جنس این واشرها معمولا از فولاد کربنی، فولاد ضد زنگ یا آلیاژهای مقاوم انتخاب می شود تا با شرایط کاری سیستم هماهنگ باشد.

یکی از کاربردهای اصلی واشر فلزی تخت، استفاده در تجهیزات صنعتی، ماشین آلات، خطوط لوله و اتصالاتی است که در آن ها مقاومت در برابر فشار و حرارت اهمیت دارد. این واشرها در برابر تغییر شکل و سایش مقاومت بالایی دارند، اما برخلاف واشرهای نرم، توانایی جبران ناهمواری های سطح فلنج را به میزان کمتری دارند. به همین دلیل، کیفیت ماشین کاری فلنج و نحوه اعمال نیروی پیچ ها تاثیر زیادی بر عملکرد آن دارد. هنگام انتخاب فلنج واشر فلزی تخت باید عواملی مانند فشار کاری، دمای سیال، جنس فلنج و شرایط محیطی بررسی شود. استفاده صحیح از این واشر می تواند باعث افزایش دوام اتصال و کاهش احتمال خرابی در سیستم های صنعتی شود.

کاربرد واشر فلنج در صنایع مختلف

کاربرد واشر فلنج در صنایع مختلف به دلیل نقش مهم آن در آب بندی اتصالات و جلوگیری از نشتی بسیار گسترده است. هر سیستم لوله کشی یا تجهیزی که از اتصال فلنجی استفاده می کند، برای ایجاد یک اتصال مطمئن به واشر مناسب نیاز دارد. این قطعه با قرار گرفتن میان دو سطح فلنج، فشار وارد شده از سمت پیچ ها را به شکل یکنواخت توزیع می کند و فضای خالی میان سطوح اتصال را کاهش می دهد. انتخاب نوع واشر به عواملی مانند نوع سیال، دمای کاری، فشار سیستم و شرایط محیطی بستگی دارد. به همین دلیل، در صنایع مختلف از مدل های متفاوتی از واشرهای فلنج استفاده می شود.

در صنایع نفت و گاز، واشرهای مقاوم مانند اسپیرال وند، کامپروفایل و RTJ برای خطوط انتقال و تجهیزات تحت فشار کاربرد دارند. در صنایع شیمیایی نیز به دلیل وجود مواد خورنده، معمولا از واشرهایی مانند PTFE یا مدل های مقاوم شیمیایی استفاده می شود. در سیستم های آب و فاضلاب، تاسیسات ساختمانی و شبکه های عمومی نیز واشرهای لاستیکی و غیر فلزی به دلیل نصب آسان و عملکرد مناسب کاربرد زیادی دارند. همچنین در صنایع غذایی و دارویی، انتخاب جنس واشر باید با استانداردهای بهداشتی و سازگاری مواد تماس داشته باشد.

شناخت کاربرد واشر فلنج در هر صنعت به مهندسان کمک می کند تا از خرابی اتصال، توقف تجهیزات و هزینه های تعمیرات جلوگیری کنند. انتخاب اشتباه واشر می تواند باعث کاهش عمر سیستم و ایجاد نشتی های خطرناک شود، به همین دلیل بررسی شرایط واقعی پروژه پیش از خرید اهمیت زیادی دارد.

چگونه واشر فلنج مناسب پروژه انتخاب کنیم؟

انتخاب فلنج واشر مناسب یکی از مراحل مهم در طراحی و اجرای سیستم های لوله کشی و تجهیزات صنعتی است، زیرا عملکرد صحیح اتصال فلنجی به هماهنگی میان فلنج، پیچ ها و واشر بستگی دارد. برای انتخاب بهترین گزینه، ابتدا باید شرایط کاری سیستم به طور دقیق بررسی شود. عواملی مانند فشار سیال، دمای عملیاتی، نوع ماده عبوری، جنس فلنج و میزان لرزش یا تغییرات حرارتی در انتخاب واشر تاثیر مستقیم دارند. برای مثال، واشرهای غیر فلزی معمولا برای کاربردهای عمومی و فشارهای متوسط مناسب هستند، در حالی که در محیط های با دمای بالا یا فشار زیاد، استفاده از واشرهای نیمه فلزی و فلزی انتخاب منطقی تری است.

یکی از نکات مهم در انتخاب، توجه به استاندارد، ابعاد و سازگاری واشر با فلنج مورد استفاده است. سایز اتصال، ضخامت واشر و جنس مواد سازنده باید با مشخصات فنی پروژه هماهنگ باشد. برای مثال، انتخاب یک واشر فلنج دار نامناسب ممکن است باعث توزیع نادرست فشار و ایجاد نشتی در محل اتصال شود. همچنین بررسی قیمت واشر فلنج در کنار کیفیت محصول اهمیت دارد، زیرا انتخاب ارزان ترین گزینه بدون توجه به شرایط کاری می تواند هزینه های بیشتری برای تعمیرات ایجاد کند. استفاده از یک راهنمای واشر فلنج و دریافت اطلاعات فنی از تامین کننده معتبر، به انتخاب محصول مناسب کمک می کند. در نهایت، واشری بهترین عملکرد را خواهد داشت که علاوه بر تامین آب بندی، با شرایط واقعی کارکرد سیستم سازگاری کامل داشته باشد.

فلنج واشر یکی از اجزای مهم در سیستم های لوله کشی و تجهیزات صنعتی است که نقش اصلی آن ایجاد آب بندی مناسب و جلوگیری از نشتی در محل اتصال فلنج ها است. انواع فلنج واشر شامل مدل های غیر فلزی، نیمه فلزی و فلزی می شوند که هر کدام برای شرایط خاصی از نظر فشار، دما و نوع سیال طراحی شده اند. واشرهای لاستیکی، تفلونی، گرافیتی و نان آزبست معمولا برای کاربردهای عمومی و شرایط متوسط استفاده می شوند، در حالی که مدل هایی مانند اسپیرال وند، کامپروفایل و RTJ برای محیط های صنعتی سخت کاربرد دارند. انتخاب صحیح واشر باید بر اساس مشخصات فنی پروژه، جنس فلنج، شرایط کاری و میزان آب بندی مورد نیاز انجام شود. توجه به کیفیت محصول و بررسی راهنمای واشر فلنج پیش از خرید، از بروز مشکلاتی مانند نشتی، خرابی تجهیزات و افزایش هزینه های نگهداری جلوگیری می کند.
