واشر کاس چیست و چه کاربردی در اتصالات لوله دارد؟

واشر کاس یکی از متعلقات فلزی قالب بندی است که برای مهار بولت و انتقال فشار مهره خروسکی به سطح پشت بند استفاده می شود. این قطعه معمولا به شکل صفحه ای مربع یا مستطیل با سوراخ مرکزی تولید می شود و هنگام استفاده از سولجر، پشت بولت یا بولت عصایی قرار می گیرد. سطح نسبتا گسترده واشر باعث می شود نیروی حاصل از سفت کردن مهره و فشار جانبی بتن در بخش بزرگ تری توزیع شود و احتمال تمرکز تنش، تغییر شکل پشت بند یا باز شدن مجموعه کاهش یابد. جنس ورق، ضخامت، ابعاد و کیفیت ساخت بر ظرفیت تحمل بار آن اثر دارند و تغییرات قیمت آهن نیز می تواند هزینه تولید و خرید این قطعه را تغییر دهد. برخلاف برداشتی که ممکن است از عنوان مقاله ایجاد شود، واشر کاس در اتصالات لوله کاربرد مستقیم و متداولی ندارد و استفاده اصلی آن مربوط به تجهیزات مهار قالب بتن است.

برای پاسخ دقیق به این پرسش که واشر کاس چیست، باید جایگاه آن را در سیستم قالب بندی بتن بررسی کرد. بولت از میان دو وجه قالب عبور می کند و مهره خروسکی همراه با واشر کاس در دو سمت، مجموعه را در فاصله تعیین شده نگه می دارد. در قالب هایی که سولجر نقش پشت بند قائم را دارد، واشر روی سطح سولجر قرار می گیرد و نیروی مهره را به آن منتقل می کند؛ به همین دلیل به این محصول واشر سولجر یا واشر تخت نیز گفته می شود. ضخامت ناکافی، سوراخ مرکزی نامناسب یا ورق بی کیفیت ممکن است موجب خم شدن واشر و کاهش ایمنی مهاربندی شود. در ادامه این مقاله از مرکزآهن، بررسی می کنیم که واشر کاس چیست و سپس با کاربرد، ویژگی ها، نحوه استفاده، معیارهای خرید و عوامل موثر بر قیمت واشر کاس آشنا می شوید.

واشر کاس چیست؟

واشر کاس یک قطعه فولادی است که در سیستم مهاربندی قالب های بتن برای توزیع یکنواخت نیرو و جلوگیری از تمرکز تنش در محل اتصال بولت و پشت بند به کار می رود. این قطعه معمولا از ورق فولادی با ضخامت مشخص تولید می شود و یک سوراخ مرکزی برای عبور بولت دارد. پس از قرار گرفتن بولت در محل، واشر کاس بین مهره خروسکی و سولجر یا پشت بند نصب می شود تا نیروی حاصل از سفت شدن مهره روی سطح بزرگ تری پخش شود. به همین دلیل، احتمال تغییر شکل موضعی، خم شدن پشت بند یا آسیب دیدن محل اتصال کاهش پیدا می کند. در پروژه هایی که حجم تجهیزات قالب بندی زیاد است، عواملی مانند ضخامت ورق، وزن قطعه و قیمت قالب بتن سقف می توانند بر هزینه کلی تامین تجهیزات اثر بگذارند. اگرچه عنوان مقاله به اتصالات لوله اشاره دارد، کاربرد اصلی این قطعه در مهار قالب های بتنی و کنترل فشار جانبی بتن تازه است.

برای انتخاب واشر کاس باید ابعاد سوراخ، ضخامت ورق، کیفیت فولاد و سازگاری آن با قیمت بولت و مهره
خروسکی بررسی شود. پاسخ به پرسش واشر کاس چیست فقط به شکل ظاهری آن محدود نمی شود، بلکه عملکرد قطعه در حفظ پایداری مجموعه قالب اهمیت بیشتری دارد. واشر باید بدون تغییر شکل، نیروی مهره را به پشت بند منتقل کند و در زمان بتن ریزی موقعیت قالب را ثابت نگه دارد. استفاده از نمونه نازک یا بی کیفیت ممکن است باعث خم شدن قطعه، کاهش نیروی مهار و حتی باز شدن قالب شود. به همین دلیل، انتخاب واشر کاس قالب بندی استاندارد و متناسب با ظرفیت بارگذاری، یکی از الزامات اجرای ایمن سیستم قالب بندی بتن محسوب می شود.

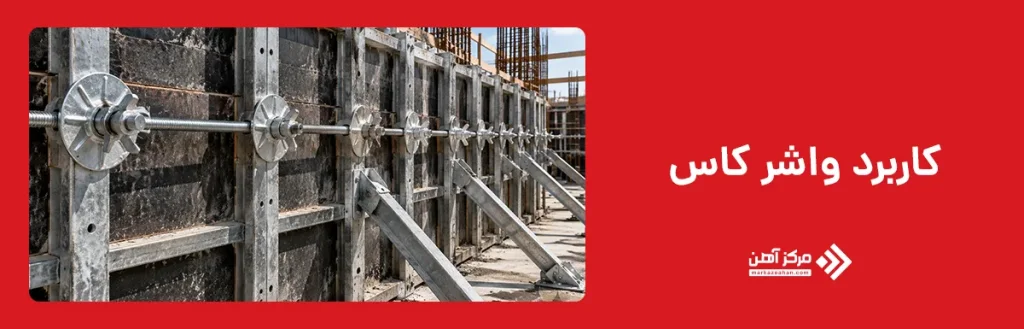

کاربرد واشر کاس

کاربرد اصلی واشر کاس در مهاربندی قالب های بتن و انتقال یکنواخت نیروی مهره خروسکی به سولجر یا پشت بند است. زمانی که بولت از میان دو وجه قالب عبور می کند، فشار ناشی از سفت شدن مهره در یک نقطه متمرکز می شود. واشر کاس با افزایش سطح تماس، این نیرو را پخش می کند و مانع فرو رفتن مهره در پشت بند، خم شدن ورق یا تغییر شکل موضعی اتصال می شود. این عملکرد در قالب بندی دیوارهای بتنی، ستون های بزرگ، مخازن، دیوارهای حائل و سازه هایی که فشار جانبی بتن تازه در آنها زیاد است اهمیت بیشتری دارد. واشر کاس قالب بندی معمولا همراه با بولت تمام رزوه، بولت عصایی، سولجر و مهره خروسکی استفاده می شود و بخشی از سیستم حفظ فاصله دو وجه قالب به شمار می رود.

کاربرد دیگر این قطعه، افزایش پایداری مجموعه قالب در زمان بتن ریزی و ویبره است. اگر نیروی مهره به شکل یکنواخت منتقل نشود، ممکن است پشت بند در محل اتصال تغییر شکل دهد و فاصله میان پنل های مقابل از مقدار طراحی خارج شود. در چنین شرایطی احتمال نشت شیره بتن، شکم دادن قالب یا تغییر ضخامت عضو افزایش پیدا می کند. واشر کاس با ایجاد تکیه گاهی گسترده تر، به حفظ موقعیت بولت و توزیع بار میان اجزای مهاربندی کمک می کند.

از این قطعه در پروژه هایی استفاده می شود که امکان استفاده از واشرهای کوچک معمولی وجود ندارد یا فشار اتصال بالاتر از ظرفیت آنها است. البته واشر کاس جایگزین بولت، مهره یا سولجر نیست و باید همراه با اجزای سازگار استفاده شود. انتخاب ابعاد و ضخامت مناسب نیز اهمیت دارد؛ زیرا واشر کوچک یا نازک نمی تواند نیروی وارد شده را به درستی تحمل کند و ممکن است هنگام اجرا خم شود.

ویژگی های واشر کاس

واشر کاس باید استحکام کافی برای انتقال نیروی مهره به سولجر یا پشت بند را داشته باشد و در زمان سفت شدن اتصال دچار خمیدگی محسوس نشود. یکی از مهم ترین ویژگی های این قطعه، سطح تماس نسبتا گسترده آن است که باعث توزیع بار در بخش بزرگ تری از پشت بند می شود. این ویژگی از تمرکز تنش در اطراف سوراخ بولت جلوگیری می کند و احتمال آسیب موضعی به ورق، سولجر یا تجهیزات مهاربندی را کاهش می دهد. ضخامت مناسب، ابعاد دقیق و کیفیت برش سوراخ مرکزی نیز بر عملکرد قطعه اثر مستقیم دارند. اگر سوراخ بیش از اندازه بزرگ باشد، واشر در محل اتصال جابه جا می شود و اگر کوچک باشد، بولت به راحتی از آن عبور نخواهد کرد.

از دیگر ویژگی های واشر کاس می توان به مقاومت در برابر فشار، ضربه و استفاده مکرر اشاره کرد. این قطعه معمولا در محیط کارگاهی با رطوبت، گرد و غبار، بتن و برخورد ابزار در تماس است؛ بنابراین کیفیت ورق و پوشش سطحی آن اهمیت دارد. مدل های دارای پوشش ضد زنگ یا گالوانیزه برای محیط های مرطوب دوام بیشتری دارند، اما در شرایط معمول نیز نگهداری خشک و پاک کردن بتن چسبیده به سطح می تواند عمر محصول را افزایش دهد.

واشر کاس قالب بندی باید با نوع بولت، مهره خروسکی و پشت بند مورد استفاده سازگار باشد. وزن متعادل، لبه های بدون پلیسه، سطح صاف و مقاومت مناسب در برابر تغییر شکل از نشانه های محصول با کیفیت هستند. همچنین قابلیت استفاده چندباره باعث می شود این قطعه در پروژه های تکرارشونده از نظر اقتصادی مناسب باشد. هنگام خرید واشر کاس، بهتر است نمونه ای انتخاب شود که مشخصات ابعادی و ضخامت آن با فشار بتن و سیستم قالب بندی پروژه هماهنگی کامل داشته باشد.

نحوه استفاده از واشر کاس

نحوه استفاده از واشر کاس به نوع سیستم مهاربندی، ابعاد بولت و محل قرارگیری سولجر یا پشت بند بستگی دارد. ابتدا دو وجه قالب در موقعیت مورد نظر نصب و فاصله میان آنها بر اساس ضخامت عضو بتنی تنظیم می شود. سپس بولت تمام رزوه، بولت عصایی یا قطعه مهارکننده از محل تعیین شده عبور می کند. پس از آن، واشر کاس روی بولت و در تماس مستقیم با سطح سولجر یا پشت بند قرار می گیرد. مهره خروسکی روی رزوه بسته می شود و با سفت شدن تدریجی آن، واشر نیروی اتصال را روی سطح بزرگ تری توزیع می کند. واشر باید کاملا صاف و عمود بر محور بولت قرار گیرد؛ زیرا نصب کج می تواند باعث تمرکز فشار، خم شدن قطعه یا آسیب دیدن پشت بند شود.

در زمان بستن مهره، باید فشار به صورت مرحله ای و متعادل در نقاط مختلف قالب اعمال شود. سفت کردن بیش از حد یک اتصال پیش از مهار سایر نقاط ممکن است باعث تغییر شکل پنل، برهم خوردن شاقولی قالب یا کاهش ضخامت طراحی شده عضو شود. همچنین سوراخ مرکزی واشر باید با قطر بولت سازگار باشد و قطعه نباید روی رزوه لق بزند. پیش از بتن ریزی، تمام واشرها، مهره ها و پشت بندها از نظر استحکام، تغییر شکل و وضعیت تماس بررسی می شوند.

پس از رسیدن بتن به مقاومت لازم و آغاز قالب برداری، مهره ها باید بدون ضربه شدید باز شوند و واشر کاس از بولت جدا گردد. بتن چسبیده، زنگ زدگی و آلودگی سطح قطعه باید پاک شوند تا واشر برای استفاده بعدی آماده باشد. استفاده صحیح و نگهداری مناسب، عمر واشر را افزایش می دهد و احتمال باز شدن قالب در زمان بتن ریزی را کاهش خواهد داد.

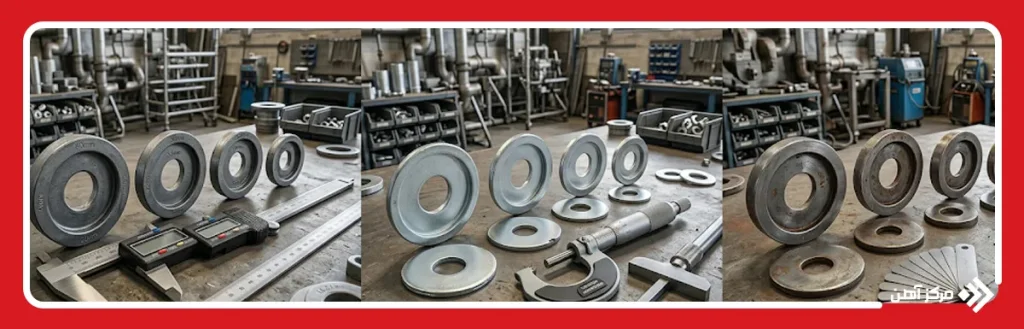

عوامل موثر بر قیمت واشر کاس

قیمت واشر کاس به مجموعه ای از عوامل فنی و تجاری بستگی دارد و نمی توان برای تمام مدل ها یک نرخ ثابت در نظر گرفت. نخستین عامل، جنس ورق مورد استفاده است. واشرهایی که از فولاد با کیفیت، ضخامت مناسب و مقاومت بیشتر تولید می شوند، معمولا قیمت بالاتری دارند. ابعاد طول و عرض قطعه، قطر سوراخ مرکزی و وزن نهایی نیز بر میزان مصرف متریال و هزینه تولید اثر می گذارند. هرچه واشر بزرگ تر و ضخیم تر باشد، توان تحمل بار بیشتری خواهد داشت، اما قیمت آن نیز افزایش پیدا می کند. نوع پوشش سطحی مانند رنگ صنعتی، آبکاری یا گالوانیزه نیز می تواند هزینه نهایی را تغییر دهد، به ویژه در پروژه هایی که قطعه در معرض رطوبت و خوردگی قرار دارد.

روش تولید و کیفیت ساخت از دیگر عوامل مهم هستند. برش دقیق، سوراخ کاری استاندارد، لبه های بدون پلیسه و سطح صاف باعث می شوند واشر در زمان نصب عملکرد مناسب تری داشته باشد. محصولاتی که با دستگاه های دقیق تر و کنترل کیفیت بهتر تولید می شوند، معمولا قیمت بیشتری دارند، اما احتمال خم شدن یا خرابی آنها کمتر است. برند تولیدکننده، تیراژ سفارش، هزینه حمل و شرایط بازار نیز بر قیمت واشر کاس اثر می گذارند. در خرید عمده، قیمت هر قطعه معمولا کاهش می یابد، اما باید کیفیت محصول حفظ شود.

هنگام خرید واشر کاس بهتر است فقط ارزان ترین گزینه انتخاب نشود. واشر بی کیفیت ممکن است در زمان بتن ریزی تغییر شکل دهد و باعث کاهش نیروی مهار قالب شود. بنابراین قیمت باید در کنار ضخامت واقعی، وزن، جنس ورق، کیفیت سوراخ مرکزی و امکان استفاده مجدد بررسی شود تا محصول انتخاب شده از نظر اقتصادی و اجرایی مناسب باشد.

واشر کاس یکی از اجزای مهم سیستم مهاربندی قالب های بتن است که وظیفه توزیع یکنواخت نیروی مهره خروسکی و جلوگیری از تمرکز تنش در محل اتصال بولت و پشت بند را بر عهده دارد. استفاده از این قطعه باعث افزایش پایداری قالب، کاهش احتمال تغییر شکل تجهیزات و حفظ ابعاد عضو بتنی در زمان بتن ریزی می شود. انتخاب واشر کاس مناسب باید بر اساس ضخامت ورق، ابعاد، کیفیت ساخت، نوع بولت و ظرفیت بارگذاری انجام شود. همچنین استفاده صحیح، نصب اصولی و نگهداری مناسب از این قطعه، امکان استفاده چندباره از آن را فراهم می کند و هزینه های اجرایی پروژه را کاهش می دهد. هنگام خرید واشر کاس نیز بهتر است علاوه بر قیمت واشر کاس، کیفیت ساخت، مقاومت مکانیکی و سازگاری آن با سیستم قالب بندی پروژه به دقت بررسی شود.
