نحوه محاسبه قالب بندی ستون به زبان ساده (همراه با مثال کاربردی)

محاسبه قالب بندی ستون یکی از مراحل اصلی متره، برآورد و برنامه ریزی عملیات اجرایی سازه های بتنی است. قالب ستون باید بتواند بتن تازه را تا زمان رسیدن به مقاومت اولیه در موقعیت طراحی شده نگه دارد و شکل، ابعاد، راستا و کیفیت سطح ستون را مطابق نقشه های سازه تامین کند. به همین دلیل، محاسبه مقدار قالب فقط به دانستن ارتفاع و ابعاد مقطع محدود نمی شود؛ بلکه لازم است وضعیت اتصال ستون به فونداسیون، تیرها، دال ها، بازشوها، پخ گوشه ها، محل قطع بتن و تعداد دفعات استفاده مجدد از قالب نیز بررسی شود.

نحوه محاسبه قالب بندی ستون زمانی اهمیت بیشتری پیدا می کند که بخواهیم مقدار واقعی مصالح، هزینه نیروی انسانی، زمان اجرا و قیمت تمام شده پروژه را برآورد کنیم. قیمت قالب، پشت بند، بولت، گیره، روغن قالب و حتی قیمت آهن کیلویی در هزینه نهایی قالب بندی تاثیر دارد؛ زیرا بخش مهمی از تجهیزات قالب بندی فلزی از ورق، قوطی، نبشی، تسمه و میلگرد ساخته می شود. در ادامه، روش محاسبه مساحت قالب بندی ستون، فرمول های مورد نیاز، مراحل انجام کار، خطاهای رایج و یک مثال اجرایی کامل را بررسی می کنیم.

منظور از محاسبه قالب بندی ستون چیست؟

منظور از محاسبه قالب بندی ستون، تعیین مساحت سطحی از ستون است که در زمان بتن ریزی باید با قالب پوشانده شود. این مساحت معمولا بر حسب متر مربع محاسبه می شود و مبنای متره قالب، برآورد دستمزد اجرا، محاسبه مقدار ورق یا پنل مورد نیاز و برنامه ریزی گردش قالب در طبقات مختلف قرار می گیرد. در قالب بندی ستون بتنی، سطوحی محاسبه می شوند که با بتن تازه تماس مستقیم دارند. بنابراین کف ستون که روی فونداسیون، دال یا ستون طبقه پایین قرار می گیرد و سطح بالایی ستون که معمولا محل ادامه بتن ریزی یا اتصال به تیر و سقف است، در محاسبه سطح قالب منظور نمی شوند.

از دید فنی، محاسبه مساحت قالب بندی ستون حاصل ضرب محیط مقطع ستون در ارتفاع خالص قالب بندی است. با این حال، اجرای این رابطه نیازمند شناخت دقیق شکل هندسی مقطع و محدوده واقعی بتن ریزی است. در ستون مربع یا مستطیل، محیط از مجموع طول چهار ضلع به دست می آید. در ستون گرد، محیط دایره مبنای محاسبه است و در ستون بیضوی باید از روابط تقریبی محیط بیضی استفاده شود. در ستون های چند ضلعی، دارای شکست، سرستون، کنسول یا مقطع متغیر، هر بخش باید جداگانه محاسبه شود تا مقدار نهایی با شرایط واقعی کارگاه تطابق داشته باشد.

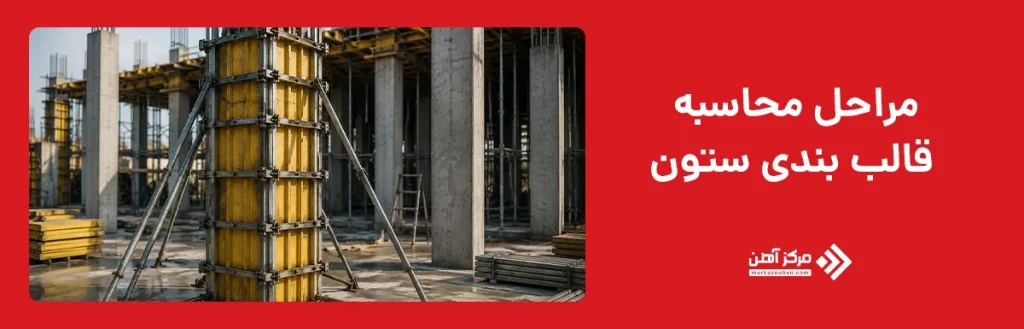

مراحل محاسبه قالب بندی ستون

برای محاسبه دقیق قالب بندی، ابتدا باید نقشه های سازه، معماری و دیتیل های اجرایی همزمان بررسی شوند. محاسبه صرفا بر اساس جدول ستون ها ممکن است باعث نادیده گرفتن اختلاف ترازها، تغییر مقطع در طبقات یا وجود اجزای الحاقی شود. مراحل اصلی محاسبه قالب بندی ستون به شرح زیر است:

1. بررسی پلان ستون گذاری و جدول مشخصات ستون ها
   در اولین مرحله، تیپ ستون، ابعاد مقطع، تعداد ستون های مشابه و محل قرارگیری هر ستون مشخص می شود. اگر ابعاد ستون در طبقات تغییر می کند، هر طبقه باید به صورت مستقل محاسبه شود.
2. تعیین شکل هندسی مقطع
   باید مشخص شود ستون مربع، مستطیل، گرد، بیضوی، چند ضلعی یا دارای مقطع مرکب است. انتخاب فرمول محاسبه قالب بندی مستقیما به شکل مقطع وابسته است.
3. تعیین ارتفاع خالص قالب بندی
   ارتفاع قالب بندی معمولا از روی سطح بتن اجرا شده در پایین ستون تا زیر تیر، زیر دال یا تراز قطع بتن اندازه گیری می شود. ضخامت سقف، ارتفاع تیر و نحوه اجرای یکپارچه ستون و سقف می تواند این ارتفاع را تغییر دهد.
4. محاسبه محیط مقطع ستون
   برای ستون های چهارگوش، محیط از جمع طول اضلاع و برای ستون های گرد از رابطه محیط دایره محاسبه می شود. در مقاطع نامنظم، تمام اضلاع درگیر با قالب باید به صورت جداگانه اندازه گیری شوند.
5. محاسبه سطح جانبی ستون
   محیط مقطع در ارتفاع خالص ضرب می شود. نتیجه، مساحت تئوریک قالب مورد نیاز برای یک ستون است.
6. کسر سطوح بدون نیاز به قالب
   اگر بخشی از ستون در تماس مستقیم با دیوار بتنی، ستون مجاور، فونداسیون خاص یا عضو از پیش اجرا شده باشد، آن سطح از مقدار قالب بندی کسر می شود. این موضوع در ستون های کنار دیوار برشی اهمیت زیادی دارد.
7. اضافه کردن اجزای خاص
   سطح سرستون، پاشنه، کنسول، افزایش مقطع، ماهیچه، پخ و قسمت های تغییر شکل یافته باید جداگانه محاسبه و به مساحت اصلی افزوده شود.
8. ضرب مساحت در تعداد ستون های مشابه
   بعد از محاسبه سطح یک ستون، مقدار آن در تعداد ستون های هم تیپ ضرب می شود. ستون ها باید از نظر ابعاد، ارتفاع و شرایط اجرایی واقعا مشابه باشند.
9. کنترل واحدهای اندازه گیری
   تمام ابعاد باید پیش از استفاده در فرمول به متر تبدیل شوند. استفاده همزمان از سانتی متر و متر یکی از متداول ترین دلایل خطای محاسباتی است.
10. تفکیک مساحت اجرا از مقدار قالب موجود
    مساحت قالب بندی اجرا شده با مقدار قالبی که باید خریداری یا تامین شود یکسان نیست. اگر قالب چند بار استفاده شود، مقدار موجودی لازم بر اساس تعداد ستون های قابل اجرا در هر مرحله و برنامه زمان بندی تعیین می شود.

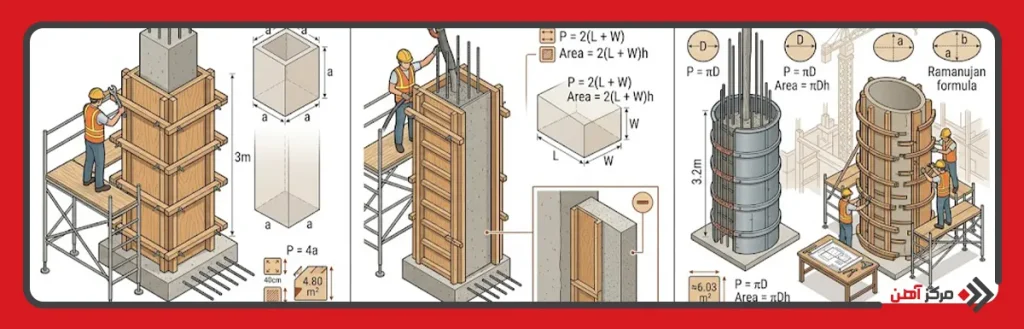

فرمول محاسبه قالب بندی ستون

فرمول محاسبه قالب بندی بر پایه سطح جانبی ستون تعریف می شود. در حالت عمومی، مساحت قالب برابر است با محیط مقطع ضرب در ارتفاع خالص. این رابطه برای ستون هایی با مقطع ثابت در تمام ارتفاع کاربرد دارد. اگر مقطع ستون در ارتفاع تغییر کند، ستون باید به چند بخش تقسیم شود و مساحت قالب هر بخش جداگانه محاسبه شود.

فرمول عمومی:

مساحت قالب بندی ستون = محیط مقطع ستون × ارتفاع خالص قالب بندی

واحد محیط و ارتفاع باید متر باشد تا مساحت نهایی بر حسب متر مربع به دست آید. در متره اجرایی بهتر است ابعاد ستون مستقیما از نقشه سازه استخراج و با وضعیت واقعی محل اجرا کنترل شوند.

برای ستون های مربع یا مستطیلی

در ستون مربع، چهار ضلع با هم برابر هستند. اگر طول هر ضلع برابر a و ارتفاع ستون برابر h باشد، محیط ستون از رابطه 4a به دست می آید.

مساحت قالب بندی ستون مربع = 4 × طول ضلع × ارتفاع

برای مثال، اگر ستون مربعی با ابعاد 40 در 40 سانتی متر و ارتفاع 3 متر داشته باشیم، ابتدا 40 سانتی متر را به 0.40 متر تبدیل می کنیم. محیط ستون برابر 1.60 متر و مساحت قالب برابر 4.80 متر مربع خواهد بود.

در ستون مستطیلی، محیط از دو برابر مجموع طول و عرض مقطع محاسبه می شود. اگر طول مقطع L، عرض مقطع W و ارتفاع h باشد، فرمول به صورت زیر است:

مساحت قالب بندی ستون مستطیلی = 2 × (طول + عرض) × ارتفاع

این رابطه تنها سطح چهار وجه جانبی ستون را محاسبه می کند. سطح کف و بالای ستون در قالب بندی معمول ستون وارد محاسبات نمی شود. اگر یکی از وجوه ستون به دیوار بتنی متصل باشد و برای آن وجه قالب مستقل اجرا نشود، باید مساحت همان وجه از مقدار کل کسر شود.

برای ستون های گرد یا بیضوی

در ستون گرد، سطح قالب بندی از ضرب محیط دایره در ارتفاع ستون به دست می آید. اگر قطر ستون برابر D و ارتفاع برابر h باشد، محیط دایره برابر عدد پی ضرب در قطر است.

مساحت قالب بندی ستون گرد = عدد پی × قطر ستون × ارتفاع

عدد پی معمولا 3.14 در نظر گرفته می شود. برای نمونه، در ستونی با قطر 60 سانتی متر و ارتفاع 3.2 متر، مساحت قالب برابر است با حاصل ضرب 3.14 در 0.60 در 3.2 که حدود 6.03 متر مربع می شود.

محاسبه قالب ستون بیضوی کمی پیچیده تر است؛ زیرا محیط بیضی رابطه ساده و دقیقی مانند دایره ندارد. برای کارهای متره می توان از رابطه تقریبی رامانوجان استفاده کرد:

محیط بیضی ≈ عدد پی × [3(a+b) – ریشه دوم ((3a+b)(a+3b))]

در این رابطه a و b نیم محورهای بزرگ و کوچک بیضی هستند. پس از محاسبه محیط، مقدار آن در ارتفاع ضرب می شود. در پروژه هایی که ستون بیضوی معماری دارای روکش خاص یا قالب سفارشی است، بهتر است ابعاد از نقشه شاپ قالب برداشت و با طول واقعی پنل های منحنی کنترل شود.

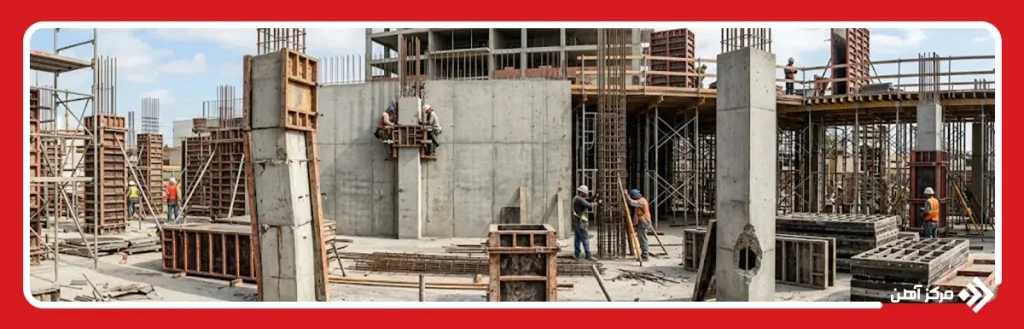

مثال از محاسبه قالب بندی ستون

فرض کنید در یک طبقه ساختمان، 8 ستون مستطیلی با ابعاد 50 در 40 سانتی متر وجود دارد. ارتفاع طبقه از روی دال تا زیر تیر 3.40 متر است، اما در چهار طرف ستون تیرهایی با ارتفاع 50 سانتی متر اجرا می شوند و بتن ریزی ستون فقط تا زیر تیر انجام می گیرد. بنابراین ارتفاع خالص قالب بندی ستون برابر 2.90 متر خواهد بود.

ابتدا ابعاد مقطع را به متر تبدیل می کنیم:

طول ستون = 0.50 متر
عرض ستون = 0.40 متر
ارتفاع خالص = 2.90 متر

محیط مقطع ستون:

2 × (0.50 + 0.40) = 1.80 متر

مساحت قالب بندی یک ستون:

1.80 × 2.90 = 5.22 متر مربع

مساحت قالب بندی 8 ستون:

5.22 × 8 = 41.76 متر مربع

اکنون فرض کنیم دو ستون از این مجموعه در مجاورت یک دیوار بتنی قرار دارند و یکی از وجوه 40 سانتی متری آنها بدون قالب مستقل و همزمان با دیوار اجرا می شود. مساحت قابل کسر برای هر ستون برابر است با:

0.40 × 2.90 = 1.16 متر مربع

برای دو ستون:

1.16 × 2 = 2.32 متر مربع

در نتیجه مساحت نهایی قالب بندی ستون های این طبقه برابر خواهد بود با:

41.76 – 2.32 = 39.44 متر مربع

این عدد، مقدار عملیات قالب بندی قابل پرداخت و قابل درج در متره است. اما برای تامین قالب لازم نیست حتما 39.44 متر مربع قالب در کارگاه وجود داشته باشد. اگر برنامه اجرا به شکلی باشد که هر بار چهار ستون قالب بندی و پس از باز کردن قالب، تجهیزات برای چهار ستون بعدی استفاده شوند، موجودی قالب مورد نیاز تقریبا نصف مساحت کل خواهد بود. البته مقداری قالب اضافی برای پرت، تعمیر، تنظیم گوشه ها و اختلاف ابعاد باید در نظر گرفته شود.

اگر دستمزد اجرای قالب بندی بر اساس متر مربع تعیین شده باشد، مساحت 39.44 متر مربع در نرخ قرارداد ضرب می شود. در صورتی که قرارداد شامل ساخت، نصب، روغن کاری، باز کردن و جابجایی قالب باشد، باید روشن شود نرخ اعلام شده کدام عملیات را پوشش می دهد. همچنین اگر ستون دارای پخ 2 سانتی متری در چهار گوشه باشد، سطح اصلی قالب تغییر زیادی نمی کند، اما هزینه ساخت و نصب قطعات پخ باید در آنالیز قیمت دیده شود.

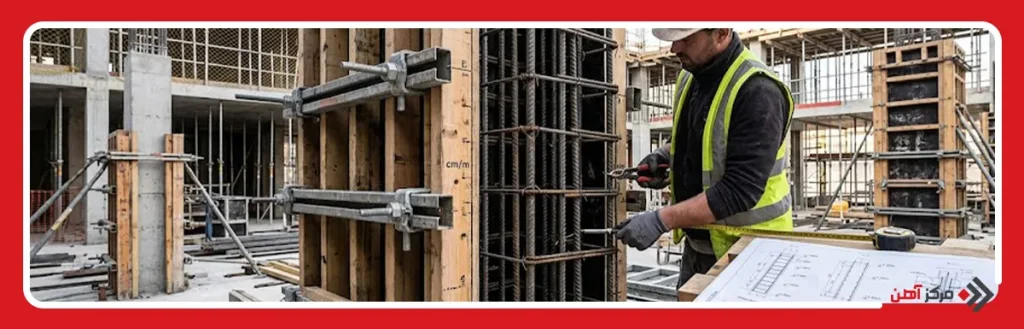

مشکلات رایج در محاسبه قالب بندی ستون

محاسبه مساحت قالب بندی ستون در ظاهر ساده است، اما بی توجهی به جزئیات اجرایی می تواند باعث اختلاف قابل توجه بین متره و مقدار واقعی شود. مشکلات رایج عبارتند از:

• استفاده از ارتفاع کامل طبقه به جای ارتفاع خالص قالب بندی
• محاسبه سطح بالا و پایین ستون
• اشتباه در تبدیل سانتی متر به متر
• نادیده گرفتن تغییر ابعاد ستون در طبقات
• محاسبه ستون گرد با فرمول ستون چهارگوش
• دوباره شماری سطح مشترک ستون و دیوار بتنی
• حذف نکردن قسمت های بدون نیاز به قالب
• نادیده گرفتن سرستون و کنسول
• یکسان فرض کردن ستون های دارای ارتفاع متفاوت
• اشتباه گرفتن مساحت اجرای قالب با موجودی قالب مورد نیاز
• استفاده از ابعاد معماری به جای ابعاد سازه ای
• محاسبه تعداد ستون ها بدون کنترل پلان
• نادیده گرفتن محل توقف بتن ریزی
• گرد کردن زودهنگام اعداد
• ترکیب متر مربع قالب بندی با متر طول قالب
• در نظر نگرفتن بازشو یا بریدگی های بزرگ
• محاسبه قالب بندی بر اساس ابعاد اسمی پنل ها
• ناهماهنگی بین متره صورت وضعیت و روش اجرایی کارگاه

نکات مهم برای محاسبه قالب بندی ستون

در محاسبه قالب بندی ستون، ارتفاع واقعی مهم تر از ارتفاع اسمی طبقه است. ممکن است ارتفاع کف تا کف 3.40 متر باشد، اما به دلیل وجود تیر 50 سانتی متری، قالب ستون فقط تا ارتفاع 2.90 متر اجرا شود. در مقابل، اگر بتن ریزی ستون و تیر به صورت یکپارچه انجام شود یا ستون تا زیر دال ادامه پیدا کند، محدوده قالب بندی متفاوت خواهد بود. بنابراین ارتفاع باید از روی دیتیل اجرایی، ترازهای سازه و روش بتن ریزی تعیین شود، نه فقط از روی پلان معماری.

در ستون هایی که مقطع آنها تغییر می کند، استفاده از یک محیط متوسط روش دقیقی نیست. بهتر است هر قسمت با مقطع ثابت به صورت یک حجم مستقل در نظر گرفته شود. برای مثال، اگر 60 سانتی متر بالای ستون به صورت سرستون بزرگ تر اجرا شود، ابتدا سطح قالب قسمت اصلی و سپس سطح سرستون محاسبه می شود. سطوح افقی زیر سرستون، شکست های جانبی و وجوه مورب نیز باید با فرمول هندسی متناسب با شکل واقعی محاسبه شوند.

در نهایت، نحوه محاسبه قالب بندی باید با هدف محاسبه مشخص هماهنگ باشد. برای تهیه صورت وضعیت، مساحت واقعی سطح تماس قالب با بتن ملاک است. برای خرید قالب فلزی، تعداد و ابعاد پنل ها، کنج ها، پشت بندها و امکان گردش قالب اهمیت دارد. برای برآورد مالی نیز علاوه بر مساحت، نوع قالب، ارتفاع ستون، تراکم آرماتور، دسترسی کارگاه، تعداد دفعات استفاده، نیاز به جرثقیل و کیفیت سطح بتن باید بررسی شود. محاسبه دقیق زمانی کامل است که هندسه ستون، روش اجرا و شرایط واقعی کارگاه به صورت همزمان در نظر گرفته شوند.
