چرا قالب تخت پلیمری در پروژه های بتنی محبوب است؟

قالب تخت پلیمری به دلیل وزن کم، جابه جایی ساده، مقاومت در برابر رطوبت و قابلیت استفاده مجدد، به یکی از گزینه های مورد توجه در اجرای سازه های بتنی تبدیل شده است. این قالب از صفحات پلیمری صاف تشکیل می شود که با قرار گرفتن در کنار یکدیگر، سطح مورد نیاز برای شکل دهی بتن تازه را فراهم می کنند. در بخش هایی که ابعاد نهایی با اندازه استاندارد پنل ها هماهنگ نیست، می توان از فیلر قالب بندی برای تکمیل فاصله و جلوگیری از خروج شیره بتن استفاده کرد. سطح غیرجاذب قالب باعث می شود آب مخلوط بتن کمتر توسط پنل جذب شود و پس از باز کردن قالب، سطحی نسبتا یکنواخت ایجاد گردد. وزن پایین قطعات نیز حمل دستی را آسان تر می کند و در پروژه هایی که امکان استفاده دائمی از جرثقیل وجود ندارد، سرعت مونتاژ و باز کردن قالب را افزایش می دهد.

محبوبیت این سیستم به معنای مناسب بودن آن برای تمام شرایط نیست و ظرفیت تحمل فشار، فاصله پشت بندها و کیفیت اتصالات باید بر اساس ابعاد عضو و سرعت بتن ریزی بررسی شوند. در مقایسه با قالب های فولادی، هزینه تهیه تجهیزات فلزی ممکن است تحت تاثیر قیمت آهن قرار گیرد؛ با این حال، انتخاب اقتصادی باید بر اساس تعداد دفعات استفاده، هزینه حمل، نیروی نصب، کیفیت سطح بتن و امکان تعمیر پنل انجام شود. سیستم های پلیمری صنعتی به دلیل مقاومت در برابر خوردگی و سهولت نظافت، در اجرای دیوار، ستون، سقف و فونداسیون کاربرد دارند و برخی نمونه های سبک بدون تجهیزات سنگین مونتاژ می شوند. در این مقاله مرکزآهن بررسی می کنیم که قالب تخت پلیمری چیست و با اجزا، روش تولید، کاربردها و نحوه اجرای آن آشنا می شوید.

قالب تخت پلیمری چیست؟

قالب تخت پلیمری نوعی قالب مدولار و سبک است که برای شکل دهی بتن در اجرای دیوار، سقف، ستون، فونداسیون و سایر اعضای بتنی استفاده می شود. بدنه این قالب از مواد پلیمری مهندسی شده ساخته می شود و معمولا دارای سطح صاف، لبه های تقویت شده و محل های مشخص برای اتصال پنل ها است. در بسیاری از سیستم ها، تولید قطعات با روش قالب گیری تزریقی انجام می شود تا ابعاد پنل، ضخامت بدنه و محل اتصالات با دقت بیشتری شکل بگیرند. سطح پلیمری برخلاف چوب، آب بتن را به میزان زیادی جذب نمی کند و در برابر رطوبت و زنگ زدگی نیز مقاوم است. به همین دلیل، پس از باز کردن قالب می توان آن را با آب و ابزار مناسب تمیز کرد و در بخش دیگری از پروژه دوباره به کار برد.

در پاسخ به پرسش قالب تخت پلیمری چیست باید گفت این محصول فقط یک صفحه پلاستیکی ساده نیست، بلکه بخشی از یک سیستم قالب بندی شامل پنل، قفل، گیره، پشت بند، جک و تجهیزات مهارکننده است. مقاومت پنل در برابر فشار جانبی بتن به کیفیت مواد اولیه، ضخامت، طراحی شبکه های تقویتی و فاصله مهاربندی وابسته است. قالب های سبک تر حمل و نصب آسان تری دارند، اما باید در محدوده ظرفیت اعلام شده سازنده استفاده شوند. همچنین ساخت قالب پلیمری باید به گونه ای انجام شود که پنل در اثر فشار بتن، تابش آفتاب یا استفاده مکرر دچار تابیدگی و شکست نشود. انتخاب ابعاد مناسب، کنترل سلامت لبه ها و استفاده از اتصالات استاندارد باعث می شود درز میان پنل ها بسته بماند و سطح نهایی بتن کیفیت بهتری داشته باشد.

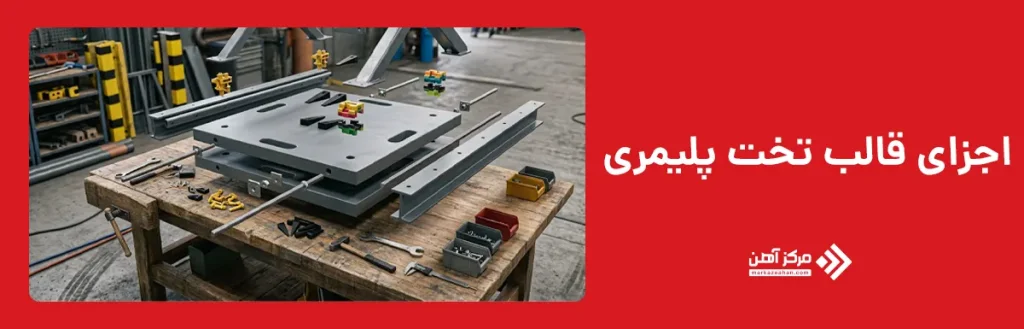

اجزای قالب تخت پلیمری

قالب تخت پلیمری از مجموعه ای از قطعات هماهنگ تشکیل می شود که هر کدام وظیفه مشخصی در شکل دهی و مهار بتن دارند. مهم ترین جزء، پنل پلیمری است که سطح اصلی تماس با بتن را ایجاد می کند. این پنل معمولا دارای رویه صاف، لبه های تقویت شده و شبکه های پشت بندی است تا در برابر فشار بتن تازه تغییر شکل ندهد. ضخامت پنل، کیفیت پلیمر و طراحی تقویت کننده های پشت آن، ظرفیت تحمل بار و تعداد دفعات استفاده را تعیین می کنند. در کنار پنل ها، قطعات اتصال مانند پین، گوه، گیره یا قفل های مخصوص قرار می گیرند تا چند صفحه در امتداد یکدیگر ثابت شوند و درز میان آنها باز نماند.

بخش دیگر سیستم، پشت بندها و اعضای مهارکننده هستند. این قطعات فشار وارد شده از بتن را میان چند پنل توزیع می کنند و مانع شکم دادن سطح قالب می شوند. در قالب بندی دیوار و ستون، بولت، مهره، واشر و میان بولت نیز برای ثابت نگه داشتن فاصله دو وجه قالب استفاده می شوند. در اجرای سقف، جک های سقفی، سرجک ها، تیرهای نگهدارنده و پایه های اطمینان وزن قالب، بتن تازه و بارهای اجرایی را تحمل می کنند. در پروژه هایی که از قالب ستون پلاستیکی استفاده می شود، گوشه ها و قفل های مخصوص باید با ابعاد مقطع هماهنگ باشند تا شکل ستون دقیق باقی بماند.

قطعات تکمیلی مانند کنج داخلی، کنج خارجی، فیلر، نوار درزبند و روغن قالب نیز کیفیت اجرا را افزایش می دهند. سلامت همه اجزا پیش از نصب باید بررسی شود؛ زیرا شکستگی لبه پنل، فرسودگی قفل یا ضعف پشت بند می تواند باعث نشت شیره بتن، تغییر ابعاد عضو و کاهش کیفیت سطح نهایی شود.

روش تولید قالب های تخت پلیمری

روش تولید قالب های تخت پلیمری بر کیفیت سطح، مقاومت مکانیکی، دقت ابعاد و تعداد دفعات استفاده از محصول تاثیر مستقیم دارد. در بسیاری از سیستم های مدولار، مواد اولیه پلیمری پس از ترکیب با افزودنی های تقویت کننده، پایدارکننده های حرارتی و رنگ دانه های مناسب وارد دستگاه تزریق می شوند. مواد در اثر حرارت ذوب شده و با فشار داخل قالب فلزی مخصوص تزریق می شوند تا رویه صاف، لبه ها، شبکه های تقویتی پشت پنل و محل اتصال قفل ها به صورت یکپارچه شکل بگیرند. کنترل دمای مذاب، فشار تزریق و زمان خنک شدن اهمیت زیادی دارد؛ زیرا تنظیم نادرست این عوامل می تواند باعث تابیدگی، حفره داخلی یا کاهش مقاومت پنل شود.

پس از خروج قطعه از قالب، لبه ها و ابعاد آن بررسی می شوند و در صورت نیاز بخش های اضافی برش می خورند. سپس آزمون هایی مانند کنترل صاف بودن سطح، مقاومت در برابر خمش، کیفیت محل قفل ها و تحمل ضربه انجام می شود. در ساخت قالب پلیمری، طراحی شبکه پشت پنل باید به گونه ای باشد که فشار بتن را به صورت یکنواخت منتقل کند و از شکم دادن صفحه جلوگیری شود. برخی تولیدکنندگان نیز از پلیمرهای بازیافتی کنترل شده استفاده می کنند، اما درصد و کیفیت این مواد باید به نحوی باشد که دوام قالب کاهش پیدا نکند.

در مرحله نهایی، پنل ها بر اساس ابعاد دسته بندی و همراه با اتصالات سازگار عرضه می شوند. کیفیت تولید زمانی قابل قبول است که پنل ها بدون فاصله غیرعادی کنار هم قرار گیرند، قفل ها به درستی درگیر شوند و سطح تماس با بتن پس از چند بار استفاده دچار پوسته شدن، ترک یا تغییر شکل محسوس نشود.

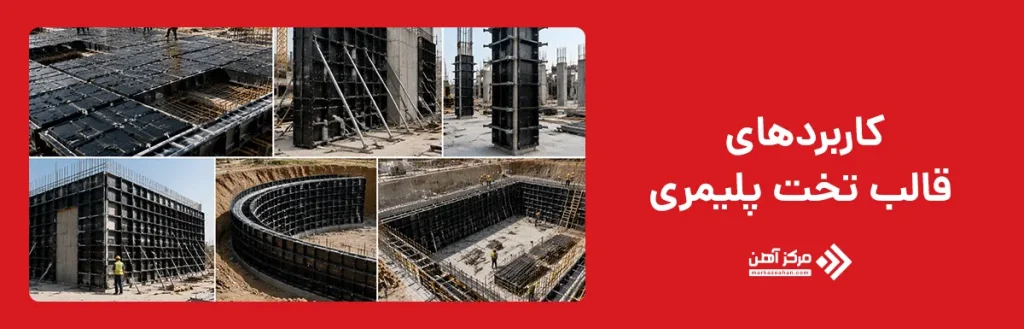

کاربردهای قالب تخت پلیمری

قالب تخت پلیمری در بخش های مختلف اجرای سازه های بتنی به کار می رود و مهم ترین مزیت آن، انعطاف پذیری در ترکیب پنل ها برای ایجاد ابعاد مختلف است. این قالب می تواند برای اجرای دیوار، ستون، سقف، فونداسیون، تیر و برخی قطعات پیش ساخته استفاده شود. در پروژه هایی که سرعت جابه جایی، کاهش وزن تجهیزات و استفاده چندباره اهمیت دارد، سیستم پلیمری گزینه مناسبی محسوب می شود. سطح صاف پنل ها نیز باعث می شود بتن پس از باز کردن قالب، نمای یکنواخت تری داشته باشد و نیاز به ترمیم گسترده سطح کاهش پیدا کند. البته کیفیت نتیجه نهایی به نحوه مهاربندی، تراکم بتن و سلامت پنل ها وابسته است.

در پروژه های ساختمانی، قالب تخت پلیمری برای دیوارهای برشی، دیوارهای پیرامونی، سقف های بتنی و ستون های چهارگوش کاربرد دارد. در پروژه های عمرانی نیز می توان از آن برای اجرای کانال ها، مخازن، دیوارهای حائل و قطعات تکرارشونده استفاده کرد. سبک بودن پنل ها سبب می شود نیروی کار بتواند قطعات را بدون تجهیزات سنگین حمل و مونتاژ کند. همچنین مقاومت در برابر رطوبت و خوردگی، استفاده از این قالب را در محیط های مرطوب ساده تر می سازد.

کاربرد این سیستم باید با ظرفیت واقعی پنل و فشار بتن تازه هماهنگ باشد. اگر ارتفاع بتن ریزی زیاد باشد یا سرعت ریختن بتن کنترل نشود، فشار جانبی می تواند باعث تغییر شکل قالب شود. بنابراین انتخاب فاصله پشت بندها، نوع قفل و روش مهاربندی اهمیت زیادی دارد. در ادامه، کاربرد قالب تخت پلیمری در سقف، دیوار، ستون و پروژه های ساختمانی و عمرانی به صورت جداگانه بررسی می شود.

اجرای سقف های بتنی

قالب تخت پلیمری در اجرای سقف های بتنی برای ایجاد سطح زیرین دال و نگهداری بتن تازه تا زمان رسیدن به مقاومت لازم استفاده می شود. پنل ها روی تیرهای نگهدارنده، سرجک ها و جک های سقفی قرار می گیرند و پس از تراز شدن، سطحی پیوسته برای آرماتورگذاری و بتن ریزی ایجاد می کنند. وزن کم پنل ها باعث می شود حمل و چیدمان آنها نسبت به قالب های سنگین ساده تر باشد و نیروی اجرایی بتواند قطعات را با سرعت بیشتری در دهانه های مختلف نصب کند. سطح صاف قالب نیز به ایجاد زیرسقف یکنواخت کمک می کند و میزان ترمیم پس از قالب برداری را کاهش می دهد.

در این کاربرد، فاصله جک ها، ظرفیت تیرهای پشتیبان و ضخامت پنل باید بر اساس وزن بتن تازه، آرماتورها و بارهای اجرایی تعیین شود. درز میان قالب ها باید کاملا بسته باشد تا شیره بتن نشت نکند. همچنین باز کردن پنل ها و پایه ها باید مرحله ای و پس از کسب مقاومت کافی انجام شود. استفاده نادرست، فاصله زیاد تکیه گاه ها یا بارگذاری زودهنگام می تواند باعث خیز، شکم دادن قالب یا کاهش کیفیت سطح سقف شود.

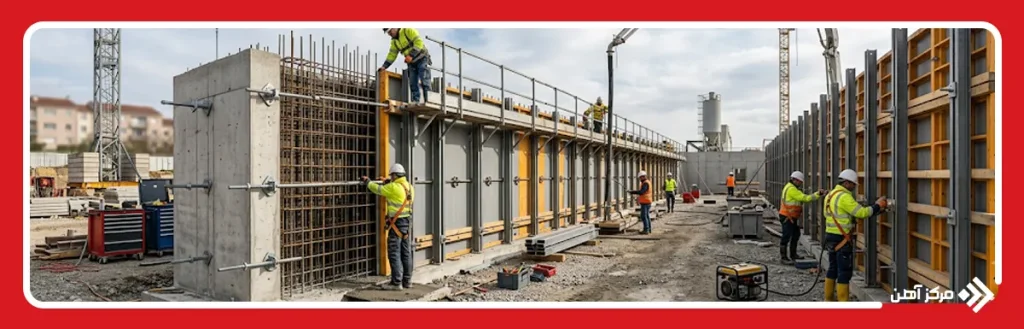

دیوارهای بتنی

قالب تخت پلیمری برای اجرای دیوارهای بتنی، به ویژه دیوارهای برشی، دیوارهای پیرامونی، مخازن و دیوارهای حائل، کاربرد زیادی دارد. در این روش، پنل ها در دو سمت دیوار قرار می گیرند و با بولت، مهره، واشر و پشت بند مهار می شوند تا فاصله دو وجه قالب در زمان بتن ریزی ثابت بماند. وزن پایین پنل ها سرعت مونتاژ را افزایش می دهد و جابه جایی آنها را در طبقات مختلف ساده تر می کند. سطح صاف قالب نیز به ایجاد نمای یکنواخت بتن کمک می کند و در صورت اجرای دقیق، نیاز به ترمیم سطح پس از قالب برداری کاهش می یابد.

در قالب بندی دیوار، کنترل فشار جانبی بتن اهمیت زیادی دارد. سرعت بتن ریزی، اسلامپ، ارتفاع دیوار و روش ویبره می توانند فشار وارد بر پنل ها را افزایش دهند. به همین دلیل، فاصله پشت بندها و بولت ها باید بر اساس ظرفیت قالب و مشخصات پروژه تعیین شود. درزهای میان پنل ها نیز باید کاملا بسته باشند تا شیره بتن خارج نشود و سطح دیوار دچار کرموشدگی یا تغییر شکل نشود.

پیش از بتن ریزی، شاقولی بودن قالب، ضخامت دیوار، محل بازشوها و استحکام اتصالات کنترل می شود. پس از رسیدن بتن به مقاومت لازم، پنل ها باید بدون ضربه و به صورت مرحله ای باز شوند. تمیز کردن سریع سطح قالب و جلوگیری از باقی ماندن بتن خشک شده، عمر مفید قالب تخت پلیمری را افزایش می دهد و امکان استفاده مجدد از آن را در دیوارهای بعدی فراهم می کند.

ستون ها

قالب تخت پلیمری برای اجرای ستون های بتنی چهارگوش، مستطیلی و برخی مقاطع خاص مورد استفاده قرار می گیرد. پنل ها در چهار طرف ستون قرار می گیرند و با قفل، گیره، پشت بند و یوغ مهار می شوند تا ابعاد مقطع در زمان بتن ریزی تغییر نکند. وزن کم این قالب ها باعث می شود مونتاژ و جابه جایی آنها در طبقات مختلف سریع تر انجام شود. در پروژه هایی که تعداد ستون های مشابه زیاد است، استفاده چندباره از پنل ها می تواند زمان آماده سازی قالب و هزینه نیروی اجرایی را کاهش دهد. برای مقاطع خاص نیز ممکن است از قالب ستون پلاستیکی مدولار یا قطعات کنج سازگار استفاده شود.

در اجرای ستون، کنترل شاقولی، اندازه داخلی قالب و فاصله یوغ ها اهمیت زیادی دارد. فشار بتن در بخش پایین ستون بیشتر است؛ بنابراین مهاربندی این قسمت باید متراکم تر باشد. درز میان پنل ها نیز باید بسته بماند تا شیره بتن خارج نشود. بتن ریزی بهتر است به صورت مرحله ای انجام شود و ویبراتور نباید مستقیما به قالب ضربه بزند. پس از کسب مقاومت اولیه مناسب، قالب ها بدون فشار ناگهانی باز، تمیز و برای اجرای ستون بعدی آماده می شوند.

پروژه های ساختمانی و عمرانی

قالب تخت پلیمری در پروژه های ساختمانی و عمرانی به دلیل وزن کم، مقاومت در برابر رطوبت و قابلیت استفاده مجدد، کاربرد گسترده ای پیدا کرده است. این قالب در ساخت ساختمان های مسکونی، تجاری، اداری، بیمارستان ها، مدارس، سوله ها، مخازن، کانال های انتقال آب، دیوارهای حائل، پارکینگ های طبقاتی و بسیاری از سازه های بتنی مورد استفاده قرار می گیرد. در پروژه هایی که تعداد زیادی عضو مشابه اجرا می شود، امکان استفاده چندباره از پنل ها باعث کاهش زمان آماده سازی و افزایش سرعت اجرای کارگاه می شود. همچنین حمل آسان قطعات، نیاز به تجهیزات سنگین را در بسیاری از پروژه ها کاهش می دهد و مدیریت عملیات قالب بندی را ساده تر می کند.

در پروژه های عمرانی، دوام قالب در برابر آب، گل، رطوبت و شرایط محیطی اهمیت زیادی دارد. قالب های پلیمری در مقایسه با قالب های چوبی دچار پوسیدگی نمی شوند و برخلاف نمونه های فلزی در معرض زنگ زدگی قرار ندارند. البته این مزایا زمانی قابل دستیابی است که پنل ها مطابق ظرفیت طراحی استفاده شوند و در برابر ضربه های شدید یا بارگذاری خارج از محدوده مجاز قرار نگیرند. پس از هر مرحله قالب برداری نیز باید سطح قالب تمیز و وضعیت قفل ها، پشت بندها و لبه های پنل بررسی شود تا در اجرای بعدی کیفیت لازم حفظ گردد. به همین دلیل، قالب تخت پلیمری به عنوان یکی از گزینه های مناسب برای پروژه های ساختمانی و عمرانی شناخته می شود که علاوه بر افزایش سرعت اجرا، کیفیت سطح بتن و بهره وری کارگاه را نیز بهبود می بخشد.

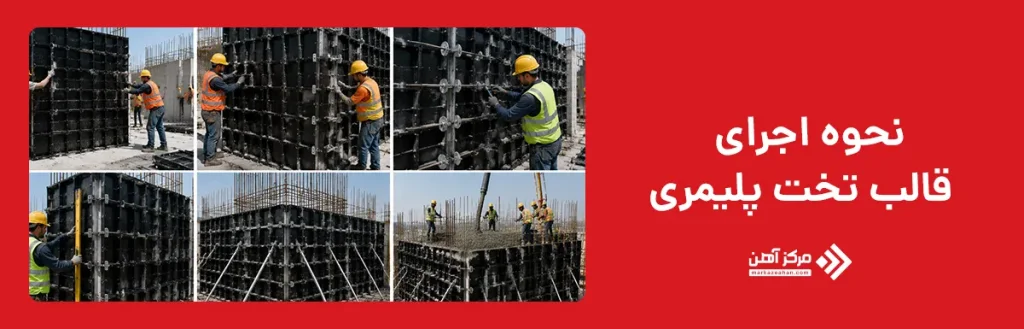

نحوه اجرای قالب تخت پلیمری

نحوه اجرای قالب تخت پلیمری با بررسی نقشه، ابعاد عضو و ظرفیت پنل ها آغاز می شود. ابتدا محل اجرا پاک سازی و محورهای اصلی روی کف یا فونداسیون مشخص می شوند. سپس پنل ها بر اساس ابعاد دیوار، ستون یا سقف انتخاب و در کنار یکدیگر قرار می گیرند. قفل ها، گیره ها، پین ها و پشت بندها باید به صورت یکنواخت نصب شوند تا درز میان قطعات باز نماند. در قالب بندی دیوار و ستون، کنترل شاقولی، ضخامت عضو و فاصله بولت ها اهمیت زیادی دارد. در اجرای سقف نیز تراز جک ها، فاصله تیرهای نگهدارنده و ظرفیت پایه ها باید پیش از بتن ریزی بررسی شود.

پس از مونتاژ، سطح داخلی قالب تمیز می شود و در صورت نیاز از ماده رهاساز سازگار با پلیمر استفاده می گردد. استفاده بیش از حد از روغن یا مواد نامناسب می تواند روی سطح بتن اثر منفی بگذارد. پیش از بتن ریزی باید همه قفل ها، پشت بندها، کنج ها و محل بازشوها کنترل شوند. بتن بهتر است به صورت مرحله ای ریخته شود و سرعت آن با ظرفیت قالب هماهنگ باشد. ویبراتور نباید مستقیما به پنل برخورد کند؛ زیرا ضربه متمرکز ممکن است باعث شکستگی، تابیدگی یا باز شدن اتصال شود.

پس از رسیدن بتن به مقاومت لازم، قالب برداری باید آرام و بدون استفاده از ابزار تیز انجام شود. پنل ها از لبه ها جدا و بلافاصله تمیز می شوند تا بتن خشک شده روی سطح باقی نماند. در پایان، ترک، شکستگی، تغییر شکل و سلامت قفل ها بررسی می شود. رعایت این مراحل باعث می شود قالب تخت پلیمری دفعات بیشتری قابل استفاده باشد و کیفیت سطح بتن در مراحل بعدی حفظ شود.

قالب تخت پلیمری به دلیل وزن کم، مقاومت در برابر رطوبت، قابلیت استفاده مجدد و سرعت مناسب در نصب، به یکی از گزینه های پرکاربرد در پروژه های بتنی تبدیل شده است. این قالب در اجرای سقف، دیوار، ستون و بسیاری از پروژه های ساختمانی و عمرانی کاربرد دارد و در صورت استفاده صحیح، سطحی یکنواخت و با کیفیت برای بتن ایجاد می کند. کیفیت مواد اولیه، طراحی پنل، استحکام اتصالات و رعایت اصول مهاربندی، مهم ترین عوامل موثر بر عملکرد این سیستم هستند. همچنین انتخاب قالب مناسب باید بر اساس نوع عضو، فشار بتن، تعداد دفعات استفاده و شرایط اجرایی پروژه انجام شود. اگر نحوه اجرای قالب تخت پلیمری مطابق دستورالعمل های فنی انجام شود و پنل ها پس از هر بار استفاده به درستی نگهداری شوند، این سیستم می تواند هزینه های قالب بندی را کاهش داده و بهره وری پروژه را افزایش دهد.
