فیلر قالب بندی چیست و چه کاربردی دارد؟

فیلر قالب بندی یکی از قطعات تکمیلی سیستم قالب است که برای پوشاندن فاصله های محدود میان پانل ها، تنظیم دقیق ابعاد قالب و تسهیل عملیات باز کردن قالب مورد استفاده قرار می گیرد. این قطعه به ویژه زمانی اهمیت پیدا می کند که ابعاد سازه با اندازه استاندارد پانل های قالب هماهنگ نباشد یا مجری بخواهد فضای کنترل شده ای برای جداسازی قالب ایجاد کند. جنس، ضخامت و کیفیت ساخت فیلر می تواند بر دوام سیستم، سرعت اجرا و هزینه نهایی پروژه تاثیر بگذارد. به همین دلیل هنگام برآورد هزینه تجهیزات باید علاوه بر نوع فیلر، تغییرات قیمت آهن و میزان مصرف قطعات فولادی در تولید آن نیز بررسی شود. استفاده صحیح از فیلر باعث می شود قالب بدون ایجاد فاصله ناخواسته بسته شود و سطح بتن پس از باز کردن قالب، شکل منظم تری داشته باشد.

فیلرها در عرض ها و ارتفاع های متفاوت تولید می شوند و می توان آنها را در قالب بندی دیوار، ستون، تیر، سقف، فونداسیون و سایر اجزای بتنی به کار برد. انتخاب مدل مناسب به نوع سیستم قالب، فشار بتن تازه، تعداد دفعات استفاده، روش اتصال و شرایط اجرایی پروژه بستگی دارد. بررسی قیمت تجهیزات ساختمانی نیز نشان می دهد که خرید یک فیلر مقاوم و استاندارد، در بسیاری از پروژه ها اقتصادی تر از استفاده از قطعات موقت و غیر اصولی است؛ زیرا قطعه باکیفیت دفعات بیشتری استفاده می شود و نیاز به تعمیر یا تعویض مداوم ندارد. در ادامه بررسی می کنیم فیلر قالب بندی چیست، چه ویژگی هایی دارد، در چه مدل هایی تولید می شود و هنگام انتخاب آن باید به چه نکاتی توجه کرد.

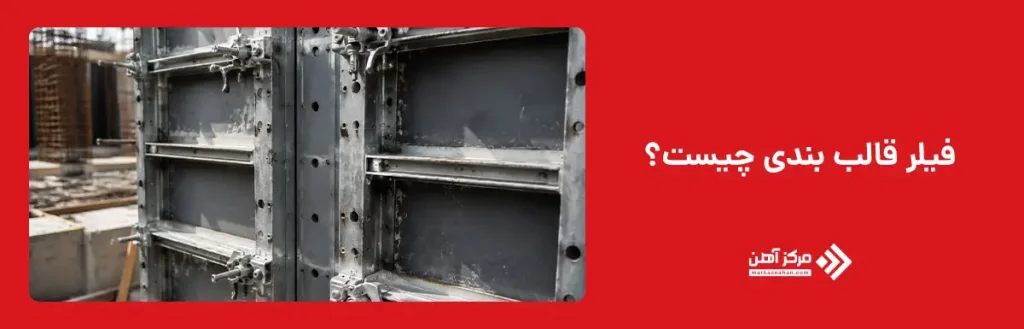

فیلر قالب بندی چیست؟

برای پاسخ دقیق به این پرسش که فیلر در قالب بندی چیست، باید ابتدا نحوه کنار هم قرار گرفتن قالب ها را در نظر گرفت. پانل های مدولار معمولا در اندازه های مشخص تولید می شوند؛ اما طول دیوار، عرض ستون یا ابعاد مقطع بتنی همیشه مضربی از این اندازه ها نیست. در چنین شرایطی فاصله محدودی میان پانل ها باقی می ماند که باید با قطعه ای مقاوم، هم راستا و قابل اتصال پوشانده شود. فیلر همین نقش را بر عهده دارد و به تکمیل اندازه قالب کمک می کند. در سیستم های سقفی نیز هماهنگی میان فیلر، پانل و اجزای پشتیبان اهمیت زیادی دارد و باید همراه با عواملی مانند قیمت قالب بتن سقف، کیفیت ورق، نوع پوشش و ظرفیت تحمل بار بررسی شود.

از سوی دیگر، فیلر تنها برای پر کردن یک فضای خالی استفاده نمی شود. در بعضی سیستم ها این قطعه به عنوان بخش بازشونده قالب عمل می کند و با خارج کردن آن، فضای لازم برای جداسازی پانل های اصلی فراهم می شود. تناسب عرض فیلر با ابعاد قالب فلزی بتن اهمیت زیادی دارد؛ زیرا استفاده از قطعه ای با اندازه نامناسب می تواند باعث ناهمراستایی پانل ها، ایجاد درز، خروج شیره بتن یا تغییر ابعاد نهایی عضو سازه ای شود. فیلر در قالب بندی باید از نظر ارتفاع، عرض، ضخامت، نوع لبه و محل سوراخ های اتصال با سیستم قالب هماهنگ باشد. به همین دلیل نمی توان هر قطعه فلزی یا چوبی باریک را جایگزین فیلر استاندارد کرد.

ویژگی های فیلر قالب بندی

فیلر مناسب باید بتواند در کنار سایر اجزای قالب بندی بتن قرار گیرد و بدون ایجاد اختلاف سطح، بخش باقی مانده قالب را تکمیل کند. نخستین ویژگی مهم آن، دقت ابعادی است. حتی اختلاف محدود در عرض یا ارتفاع قطعه می تواند باعث ایجاد پله روی سطح قالب شود یا مونتاژ تجهیزات را دشوار کند. لبه های فیلر نیز باید صاف و گونیا باشند تا اتصال آن به پانل های مجاور به درستی انجام شود. در مدل های فلزی، کیفیت جوش، ضخامت ورق، استحکام تسمه ها و یکنواختی پوشش سطح از دیگر عوامل تعیین کننده هستند.

ویژگی مهم دیگر، مقاومت قطعه در برابر فشار بتن تازه و نیروهای ناشی از اجرا است. فیلر نباید هنگام بتن ریزی دچار خمیدگی، پیچش یا جابه جایی شود. سطح تماس آن نیز باید به گونه ای باشد که بتن به راحتی از آن جدا شود و آثار نامطلوبی روی عضو بتنی باقی نماند. قابلیت استفاده مجدد، وزن مناسب، امکان حمل آسان و سازگاری با گیره ها و اتصالات موجود از دیگر ویژگی های کاربردی این قطعه به شمار می روند.

مهم ترین مشخصات یک فیلر استاندارد عبارتند از:

• دقت مناسب در عرض و ارتفاع
• سطح صاف و بدون موج
• مقاومت کافی در برابر فشار بتن
• لبه های منظم و قابل اتصال
• قابلیت نصب و باز کردن سریع
• امکان استفاده مجدد در چند مرحله بتن ریزی
• سازگاری با پانل ها، گیره ها و پشت بندهای سیستم
• مقاومت قابل قبول در برابر ضربه، رطوبت و خوردگی

هرچه این ویژگی ها بهتر تامین شوند، احتمال ایجاد نقص در سطح بتن و توقف عملیات اجرایی کاهش پیدا می کند.

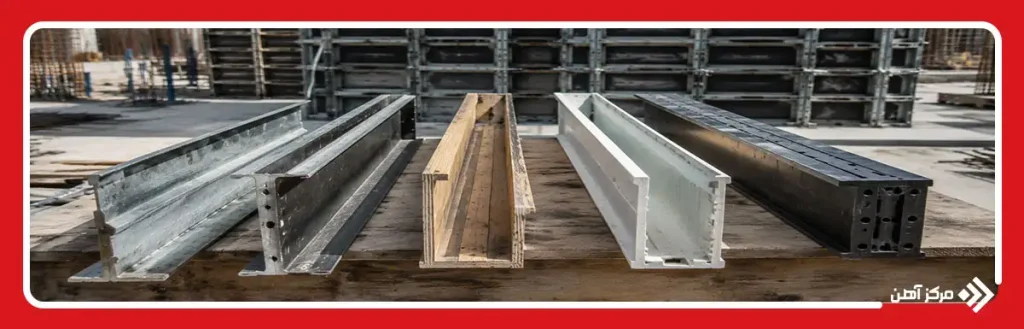

انواع فیلر قالب بندی

فیلر قالب را می توان بر اساس جنس، نحوه ساخت، شکل مقطع و نوع سیستم اجرایی دسته بندی کرد. رایج ترین تقسیم بندی شامل فیلر فلزی، چوبی، پلاستیکی، فیلر مخصوص قالب بتن و فیلر مدولار است. هر یک از این مدل ها برای شرایط مشخصی مناسب هستند و نمی توان تنها بر اساس قیمت، یکی را برای تمام پروژه ها انتخاب کرد. برای مثال، فیلر فلزی معمولا برای پروژه های پرتکرار و سازه هایی با فشار بتن بالا مناسب تر است، در حالی که قطعات چوبی برای اصلاحات محدود یا قالب بندی های خاص انعطاف بیشتری دارند.

نوع سیستم قالب نیز در انتخاب فیلر تاثیر دارد. برخی فیلرها دقیقا مطابق با ارتفاع و محل سوراخ های پانل مدولار تولید می شوند، اما بعضی مدل ها فقط نقش قطعه پرکننده را دارند و باید با پشت بند یا اتصالات جداگانه مهار شوند. عرض فیلر نیز ممکن است از چند سانتی متر تا اندازه های بزرگ تر تغییر کند. مدل های باریک بیشتر برای تنظیم نهایی ابعاد و ایجاد فضای قالب برداری استفاده می شوند، در حالی که فیلرهای عریض تر می توانند بخش قابل توجهی از فضای میان پانل ها را پوشش دهند.

انتخاب میان انواع مختلف باید با توجه به این عوامل انجام شود:

نوع فیلر	ویژگی اصلی	کاربرد مناسب	محدودیت احتمالی
فلزی	مقاومت و دوام بالا	پروژه های پرتکرار و سنگین	وزن و هزینه اولیه بیشتر
چوبی	برش و اصلاح آسان	ابعاد خاص و استفاده محدود	دوام کمتر در برابر رطوبت
پلاستیکی	سبک و مقاوم در برابر آب	پروژه های سبک و تکرارشونده	محدودیت در تحمل فشار بالا
مخصوص قالب بتن	هماهنگی با سطح قالب	دیوار، ستون، سقف و فونداسیون	وابستگی به سیستم اجرایی
مدولار	اتصال سریع و استاندارد	سیستم های قالب بندی مدولار	نیاز به تطابق دقیق با پانل

فیلر قالب فلزی

فیلر قالب فلزی رایج ترین نوع فیلر در پروژه های حرفه ای و قالب بندی های مدولار است. این قطعه معمولا از ورق فولادی و تسمه های تقویتی ساخته می شود و از نظر ارتفاع، محل سوراخ ها و شکل لبه با پانل های اصلی هماهنگ است. بدنه فلزی باعث می شود فیلر در برابر فشار جانبی بتن، ضربه های کارگاهی و دفعات متعدد استفاده مقاومت مناسبی داشته باشد. سطح آن نیز معمولا با رنگ، پوشش محافظ یا روش های دیگر در برابر زنگ زدگی محافظت می شود.

یکی از مزیت های اصلی این نوع فیلر، پایداری ابعادی آن است. برخلاف چوب که ممکن است در اثر رطوبت متورم یا تاب دار شود، فیلر فولادی در صورت ساخت و نگهداری صحیح، شکل خود را برای مدت طولانی حفظ می کند. اتصال آن نیز با گیره، پین و گوه یا سایر تجهیزات سیستم انجام می شود. البته ضخامت کم ورق، جوشکاری ضعیف یا نبود تقویت کننده مناسب می تواند باعث تغییر شکل قطعه شود.

هنگام خرید فیلر فلزی باید عرض واقعی، ارتفاع، ضخامت ورق، تعداد تسمه ها، فاصله سوراخ ها، کیفیت جوش و نوع پوشش بررسی شود. همچنین لازم است قطعه پس از هر بار استفاده تمیز شود و از ضربه مستقیم برای جدا کردن آن خودداری گردد. رعایت این موارد، عمر مفید فیلر را افزایش می دهد و از باقی ماندن آثار نامنظم روی سطح بتن جلوگیری می کند.

فیلر قالب چوبی

فیلر قالب چوبی معمولا از تخته، چندلایی یا قطعات چوبی فرآوری شده ساخته می شود و بیشتر در شرایطی کاربرد دارد که عرض باقی مانده میان قالب ها استاندارد نیست یا پروژه به قطعه ای با قابلیت برش و اصلاح سریع نیاز دارد. مهم ترین مزیت چوب، سهولت شکل دهی است. مجری می تواند قطعه را در محل پروژه متناسب با فضای موجود برش دهد و برای پوشاندن شکست ها، گوشه ها یا فاصله های نامتعارف به کار ببرد.

این نوع فیلر در قالب بندی های سنتی، سطوح پیچیده، اعضای دارای انحنا یا پروژه هایی با تعداد دفعات استفاده محدود کاربرد بیشتری دارد. با این حال، چوب در برابر رطوبت، فشار مداوم و ضربه آسیب پذیرتر از فولاد است. اگر سطح آن به درستی پوشش داده نشود، آب بتن را جذب می کند و ممکن است باعث تغییر شکل، تورم یا چسبیدن بتن شود. لبه های برش خورده نیز باید کاملا صاف باشند تا شیره بتن از محل اتصال خارج نشود.

برای افزایش عمر فیلر چوبی می توان از تخته چندلایی مقاوم در برابر رطوبت، روغن قالب مناسب و پشت بند کافی استفاده کرد. ضخامت قطعه باید بر اساس فاصله پشت بندها و فشار بتن انتخاب شود. فیلر چوبی برای اصلاحات موردی گزینه مناسبی است، اما استفاده از آن در پروژه های سنگین و پرتکرار باید پس از بررسی دقیق مقاومت و هزینه تعویض انجام شود.

فیلر قالب پلاستیکی

فیلر قالب پلاستیکی از مواد پلیمری مقاوم یا ترکیبات تقویت شده تولید می شود و به دلیل وزن کم، حمل و نصب آسانی دارد. این نوع فیلر در برابر آب و بسیاری از عوامل خورنده مقاوم است و مانند چوب رطوبت بتن را جذب نمی کند. سطح صاف قطعه می تواند به جداسازی بهتر از بتن کمک کند و میزان نیاز به تعمیر سطح عضو بتنی را کاهش دهد.

کاربرد فیلر پلاستیکی بیشتر در سیستم های سبک، قالب های پلیمری و پروژه هایی است که سرعت جابه جایی تجهیزات اهمیت دارد. وزن پایین آن باعث کاهش فشار فیزیکی وارد بر نیروهای اجرایی می شود و عملیات مونتاژ را ساده تر می کند. همچنین در صورت استفاده صحیح، قطعه را می توان چندین مرتبه به کار برد. با این حال، همه فیلرهای پلاستیکی مقاومت یکسانی ندارند و برخی از آنها در برابر فشار بالا، تابش مستقیم خورشید، سرمای شدید یا ضربه های کارگاهی آسیب پذیر هستند.

پیش از انتخاب این مدل باید نوع پلیمر، ضخامت، میزان انعطاف، ظرفیت تحمل فشار و سازگاری آن با اتصالات بررسی شود. استفاده از یک فیلر پلاستیکی ضعیف در قالب دیوارهای بلند می تواند موجب برآمدگی سطح یا باز شدن درزها شود. بنابراین این محصول باید بر اساس مشخصات فنی سازنده و شرایط واقعی بتن ریزی انتخاب شود، نه صرفا وزن پایین یا ظاهر مناسب آن.

فیلر قالب بتن

فیلر قالب بتن عنوانی عمومی برای قطعه ای است که در سیستم قالب یک عضو بتنی قرار می گیرد و فاصله میان پانل ها را تکمیل می کند. این فیلر ممکن است فلزی، چوبی یا پلیمری باشد، اما باید از نظر مقاومت و شکل ظاهری با نوع عضو و روش بتن ریزی تناسب داشته باشد. فیلر مورد استفاده در دیوار بلند، الزامات متفاوتی نسبت به قطعه مورد استفاده در ستون کوتاه یا لبه سقف دارد.

در قالب دیوار و ستون، فشار جانبی بتن تازه عامل مهمی است. فیلر باید کاملا مهار شود تا تحت این فشار جابه جا نشود. در قالب سقف، وزن بتن، آرماتور، نیروهای اجرایی و فاصله پایه ها اهمیت بیشتری دارد. همچنین سطح فیلر باید با سطح پانل مجاور هم تراز باشد؛ در غیر این صورت رد اتصال آن روی بتن باقی می ماند.

در برخی پروژه ها، فیلر برای جبران اختلاف اندازه عضو با قالب های استاندارد استفاده می شود. در بعضی دیگر، آن را در محل مشخصی قرار می دهند تا با خارج کردن قطعه، فضای آزاد برای قالب برداری ایجاد شود. به همین دلیل هدف استفاده باید پیش از انتخاب محصول مشخص باشد. فیلری که فقط برای پر کردن فاصله طراحی شده است، لزوما برای ایجاد مکانیزم بازشونده مناسب نیست. بررسی نقشه قالب بندی، فشار بتن، روش مهاربندی و ترتیب باز کردن قالب، انتخاب صحیح را امکان پذیر می کند.

فیلر قالب بندی مدولار

فیلر قالب بندی مدولار برای استفاده در کنار پانل هایی طراحی می شود که دارای ابعاد، سوراخ ها و اتصالات استاندارد هستند. این فیلر معمولا ارتفاعی برابر با قالب های اصلی دارد و عرض آن به صورت محدود و مشخص انتخاب می شود. هماهنگی کامل میان قطعات باعث می شود فیلر بدون نیاز به تغییرات گسترده در کارگاه نصب شود و بتوان از همان گیره ها، پین ها و پشت بندهای سیستم استفاده کرد.

مزیت اصلی مدل مدولار، سرعت اجرا و قابلیت برنامه ریزی است. طراح قالب می تواند پیش از شروع عملیات، تعداد و عرض فیلرهای مورد نیاز را بر اساس نقشه عضو محاسبه کند. در نتیجه میزان برشکاری یا ساخت قطعات موقت در محل کاهش پیدا می کند. این موضوع علاوه بر افزایش کیفیت، نظم انبار و کنترل موجودی تجهیزات را نیز بهبود می دهد.

فیلر مدولار ممکن است به صورت ورق رویه دار، نبشی دار یا دارای پروفیل تقویتی تولید شود. انتخاب ساختار آن به عرض قطعه، فشار بتن و سیستم اتصال بستگی دارد. فیلرهای باریک باید به اندازه کافی صلب باشند تا هنگام سفت کردن گیره ها تغییر شکل ندهند. همچنین محل قرارگیری آنها باید به گونه ای تعیین شود که دسترسی برای نصب و باز کردن وجود داشته باشد. استفاده درست از این قطعات، ترکیب بندی قالب را انعطاف پذیرتر می کند و نیاز به خرید تعداد زیادی پانل با ابعاد خاص را کاهش می دهد.

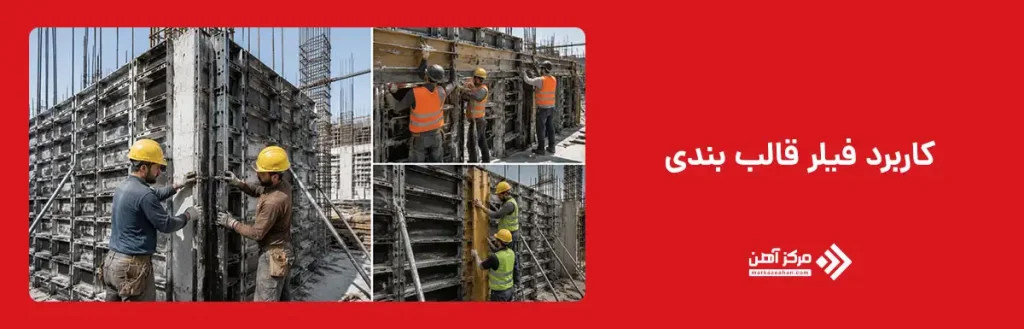

کاربرد فیلر قالب بندی

کاربرد اصلی فیلر، تکمیل فاصله ای است که پس از چیدمان پانل های استاندارد باقی می ماند. برای مثال، اگر طول یک دیوار با مجموع عرض قالب های موجود برابر نباشد، فیلر در بخش باقی مانده قرار می گیرد تا قالب کاملا بسته شود. این کاربرد در دیوارها، ستون ها، تیرها، فونداسیون ها و لبه های سقف مشاهده می شود. فیلر به مجری اجازه می دهد با مجموعه محدودی از پانل های استاندارد، ابعاد متنوعی را اجرا کند.

کاربرد مهم دیگر، ایجاد امکان قالب برداری آسان است. در برخی چیدمان ها، فیلر باریک میان دو پانل نصب می شود. پس از رسیدن بتن به مقاومت لازم، ابتدا فیلر خارج می شود و فضای آزادی ایجاد می کند تا پانل های مجاور بدون ضربه شدید جدا شوند. این روش خطر آسیب دیدن لبه بتن، تاب برداشتن قالب و صدمه دیدن پوشش سطحی پانل را کاهش می دهد.

فیلر همچنین در این بخش ها مورد استفاده قرار می گیرد:

• تنظیم عرض نهایی ستون یا دیوار
• پوشاندن فاصله میان دو پانل مدولار
• تکمیل گوشه ها و شکست های قالب
• ایجاد فضای لازم برای باز کردن پانل ها
• هماهنگ کردن قالب با ابعاد غیر مدولار سازه
• اصلاح محدود چیدمان بدون ساخت قالب اختصاصی
• کاهش نیاز به برش یا تغییر پانل های اصلی
• پر کردن فاصله اطراف بازشوها و محل عبور تاسیسات

محل استفاده باید در نقشه قالب بندی مشخص شود تا فیلر در نقطه ای قرار گیرد که هم مهاربندی مناسبی داشته باشد و هم دسترسی به آن هنگام قالب برداری امکان پذیر باشد.

مزایای استفاده از فیلر قالب بندی

استفاده از فیلر مناسب، انعطاف پذیری سیستم قالب را افزایش می دهد. قالب های مدولار در اندازه های مشخص ساخته می شوند و بدون قطعات تکمیلی نمی توانند تمام ابعاد موجود در یک پروژه را پوشش دهند. فیلر این محدودیت را برطرف می کند و امکان اجرای مقاطع متنوع را با تعداد کمتری پانل فراهم می سازد. در نتیجه هزینه خرید قالب های اختصاصی و زمان لازم برای ساخت قطعات جدید کاهش پیدا می کند.

مزیت دیگر، بهبود کیفیت سطح بتن است. هنگامی که فاصله میان پانل ها با قطعه ای استاندارد و هم سطح بسته شود، احتمال خروج شیره بتن، ایجاد لبه اضافی، حفره یا اختلاف سطح کمتر خواهد بود. البته این مزیت زمانی حاصل می شود که فیلر به درستی انتخاب، نصب و مهار شده باشد. فیلر نامتناسب می تواند نتیجه معکوس ایجاد کند و موجب تشکیل درز قابل مشاهده شود.

از دیگر مزایای این قطعه می توان به موارد زیر اشاره کرد:

• افزایش سرعت مونتاژ و تنظیم قالب
• کاهش نیاز به ساخت قطعات موقت در کارگاه
• امکان استفاده از پانل های استاندارد در ابعاد مختلف
• تسهیل عملیات قالب برداری
• کاهش ضربه به پانل و سطح بتن
• کنترل دقیق تر ابعاد عضو سازه ای
• کاهش هدررفت مصالح و تجهیزات
• امکان استفاده مجدد در پروژه های متعدد
• بهبود نظم چیدمان و مدیریت موجودی قالب ها

فیلر باکیفیت، اگر به درستی نگهداری شود، در چندین مرحله بتن ریزی قابل استفاده است. همین قابلیت می تواند هزینه اولیه خرید را در طول پروژه جبران کند و بهره وری تجهیزات را افزایش دهد.

نکات مهم در خرید فیلر قالب بندی

اولین نکته در خرید فیلر، تعیین دقیق کاربرد آن است. باید مشخص شود قطعه برای پر کردن فاصله، تنظیم ابعاد یا تسهیل قالب برداری خریداری می شود. پس از آن، عرض، ارتفاع، ضخامت و نوع اتصال فیلر بر اساس نقشه قالب بندی تعیین می گردد. انتخاب تقریبی ابعاد می تواند باعث باقی ماندن فاصله، افزایش مصرف درزگیر یا ایجاد فشار نامتوازن میان پانل ها شود.

جنس فیلر نیز باید متناسب با تعداد دفعات استفاده و شرایط محیطی باشد. مدل فلزی برای پروژه های پرتکرار و فشارهای بالاتر مناسب است، در حالی که فیلر چوبی برای اصلاحات موردی و قطعات خاص انعطاف بیشتری دارد. در محیط های مرطوب، کیفیت پوشش فلز یا مقاومت تخته در برابر آب اهمیت ویژه ای پیدا می کند. در مدل پلاستیکی نیز باید ظرفیت تحمل فشار و مقاومت قطعه در برابر ضربه بررسی شود.

در پایان می توان گفت فیلر قالب بندی یکی از اجزای مهم در تکمیل سیستم قالب است که نقش قابل توجهی در دقت ابعادی، کیفیت سطح بتن و سهولت اجرای پروژه دارد. انتخاب صحیح نوع فیلر بر اساس شرایط پروژه، فشار بتن، تعداد دفعات استفاده و نوع سیستم قالب بندی، تاثیر مستقیمی بر عملکرد نهایی آن خواهد داشت. استفاده از فیلر استاندارد و هماهنگ با سایر اجزای قالب، علاوه بر افزایش سرعت اجرا، از بروز مشکلاتی مانند درز، ناهماهنگی سطح و آسیب به قالب جلوگیری می کند. بنابراین توجه به کیفیت ساخت، تناسب ابعاد و نحوه استفاده از این قطعه، می تواند به بهبود کیفیت اجرا و کاهش هزینه های بلندمدت پروژه کمک کند.
