انواع قالب سرستون و کاربرد آن در پروژه های عمرانی

قالب سر ستون یکی از تجهیزات قالب بندی بتن است که برای شکل دهی بخش بالایی ستون، ناحیه اتصال ستون به سقف، کتیبه یا سرستون های دارای فرم خاص استفاده می شود. این قالب باید بتواند فشار جانبی بتن تازه، وزن اجزای قالب و بارهای موقت زمان اجرا را بدون تغییر شکل نامجاز تحمل کند. انتخاب نوع قالب به هندسه سرستون، ابعاد مقطع، تعداد دفعات تکرار، کیفیت سطح مورد انتظار و شرایط کارگاه بستگی دارد. در قالب های فلزی، ضخامت ورق، پروفیل های تقویتی و کیفیت اتصالات بر مقاومت و دوام مجموعه اثر می گذارند؛ به همین دلیل تغییرات قیمت آهن کیلویی نیز می تواند هزینه ساخت یا تهیه قالب را تحت تاثیر قرار دهد. قالب استاندارد باید از استحکام، سختی و پایداری ابعادی کافی برخوردار باشد و تمام بارهای قائم و جانبی قابل پیش بینی را ایمن تحمل کند.

انواع قالب سرستون شامل مدل های تیپ A، تیپ B، تیپ C، قالب سرستون قارچی و نمونه های فلزی، چوبی یا پلاستیکی است که هر کدام برای شکل هندسی و شرایط اجرایی مشخصی انتخاب می شوند. در پروژه های دارای دال تخت یا سرستون قارچی، هماهنگی قالب با ستون، آرماتورها و قالب سقف اهمیت ویژه ای دارد؛ زیرا هر خطای ابعادی می تواند تراز سقف و شکل نهایی بتن را مختل کند. هنگام برآورد هزینه نیز قیمت قالب بتن سقف، تعداد قالب های مورد نیاز، قابلیت استفاده مجدد و هزینه مونتاژ باید همزمان بررسی شوند. در ادامه مقاله مرکزآهن، ساختار قالب سرستون، ویژگی های نمونه استاندارد، اجزای اصلی، انواع قالب سرستون و نحوه اجرای آن بررسی می شود تا انتخاب قالب متناسب با نقشه و شرایط پروژه ساده تر باشد.

قالب سر ستون چیست؟

قالب سر ستون مجموعه ای از صفحات، قطعات تقویتی و اتصالات است که برای شکل دهی بخش بالایی ستون بتنی و ایجاد فرم مورد نظر در محل اتصال ستون به سقف یا دال استفاده می شود. این بخش ممکن است به صورت ساده، پخ دار، گسترده یا قارچی طراحی شود و ابعاد آن باید دقیقا با نقشه سازه هماهنگ باشد. قالب سرستون علاوه بر حفظ شکل بتن تازه، باید فشار ناشی از بتن ریزی، ارتعاش و بارهای موقت اجرایی را بدون بازشدگی یا تغییر شکل تحمل کند. اصول اجرایی آن با قالب بندی ستون بتنی ارتباط مستقیم دارد، زیرا هرگونه خطا در تراز، ابعاد یا محل اتصال قالب ستون و سرستون می تواند شکل نهایی عضو را تحت تاثیر قرار دهد. آب بندی درزها، استفاده از پشت بند مناسب و کنترل شاقولی بودن مجموعه نیز برای جلوگیری از نشت شیره بتن و ایجاد سطح معیوب ضروری است.

قالب سرستون بر اساس هندسه عضو، جنس قالب و تعداد دفعات استفاده انتخاب می شود. نمونه های فلزی برای پروژه های پرتکرار و ابعاد ثابت مناسب هستند، در حالی که قالب های چوبی انعطاف بیشتری برای فرم های خاص و تعداد محدود اجرا دارند. قالب های پلاستیکی نیز در برخی پروژه های سبک یا تکرارشونده به کار می روند. در سازه های فلزی یا مرکب، جزئیاتی مانند هواگیری صفحه ستون ساختمان به مرحله نصب و تزریق گروت زیر صفحه مربوط است و نباید با عملکرد قالب سر ستون بتنی اشتباه گرفته شود؛ با این حال، هر دو فرآیند به کنترل دقیق فضای خالی، تراز و کیفیت اجرا وابسته هستند.

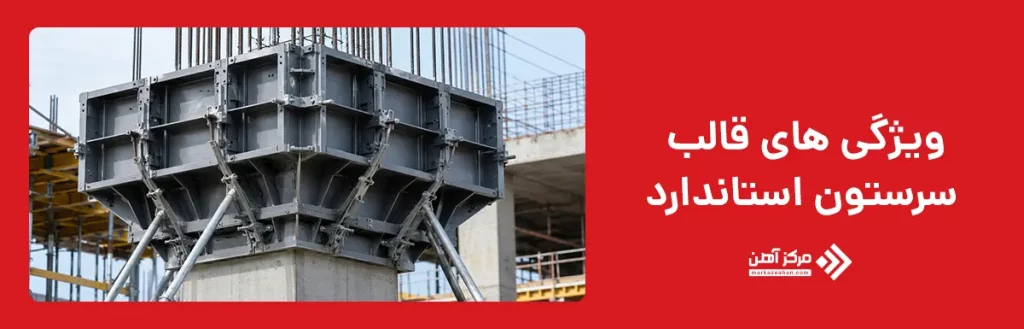

ویژگی های قالب سرستون استاندارد

قالب سرستون استاندارد باید بتواند شکل هندسی عضو بتنی را با دقت حفظ کند و در برابر فشار بتن تازه، بارهای اجرایی و ارتعاش ناشی از ویبره مقاومت کافی داشته باشد. این قالب باید از نظر ابعاد، محل اتصالات، کیفیت ورق یا صفحات قالب و نحوه قرارگیری پشت بندها با نقشه اجرایی هماهنگ باشد. هرگونه ضعف در طراحی یا مونتاژ می تواند باعث باز شدن درزها، تغییر شکل سرستون، نشت شیره بتن یا ایجاد ناهمواری در سطح نهایی شود. به همین دلیل کنترل کیفیت قالب پیش از بتن ریزی بخش مهمی از فرآیند اجرا محسوب می شود.

یکی دیگر از ویژگی های مهم قالب سر ستون استاندارد، قابلیت مونتاژ و باز کردن ایمن است. قطعات باید به گونه ای طراحی شوند که بدون آسیب رساندن به لبه های بتن یا ایجاد فشار موضعی، پس از رسیدن بتن به مقاومت لازم جدا شوند. وجود اتصالات مقاوم، امکان تنظیم دقیق ابعاد و استفاده از روغن قالب مناسب، کیفیت باز کردن قالب را افزایش می دهد. در پروژه هایی که تعداد سرستون ها زیاد است، قابلیت استفاده مجدد نیز اهمیت اقتصادی پیدا می کند.

سطح داخلی قالب باید صاف، تمیز و بدون زنگ زدگی، شکستگی یا آلودگی باشد تا نمای نهایی بتن کیفیت قابل قبولی داشته باشد. همچنین درزهای میان قطعات باید آب بندی شوند تا شیره بتن خارج نشود. قالب سرستون سیمانی اصطلاح دقیقی برای جنس قالب نیست و معمولا منظور، قالبی است که برای اجرای سرستون بتنی یا سیمانی استفاده می شود. در مجموع، مقاومت، دقت ابعادی، دوام، سهولت اجرا و کیفیت سطح بتن مهم ترین شاخص های ارزیابی یک قالب استاندارد هستند.

مقاومت در برابر فشار بتن

مقاومت در برابر فشار بتن یکی از اصلی ترین معیارهای ارزیابی قالب سر ستون است. بتن تازه تا پیش از گیرش، فشار جانبی قابل توجهی به جداره های قالب وارد می کند و اگر ورق، بدنه، پشت بند یا اتصالات قالب مقاومت کافی نداشته باشند، امکان بازشدگی درزها، تغییر شکل مقطع یا نشت شیره بتن وجود دارد. شدت این فشار به عواملی مانند ارتفاع سرستون، سرعت بتن ریزی، روانی مخلوط، دمای محیط و شیوه ویبره کردن بستگی دارد.

برای کنترل فشار، قالب سرستون باید با پشت بندهای مناسب، بولت، گیره و اتصالات مطمئن مهار شود. در مدل های فلزی، ضخامت ورق و فاصله پروفیل های تقویتی اهمیت زیادی دارد؛ در حالی که در قالب های چوبی، کیفیت تخته، تیرک و مهاربندی تعیین کننده است. پیش از بتن ریزی باید تمام درزها و نقاط اتصال بازبینی شوند.

مقاومت قالب نباید فقط بر اساس ظاهر آن ارزیابی شود. قالبی که از نظر ابعاد سالم به نظر می رسد، ممکن است در اتصالات یا بخش های تقویتی ضعف داشته باشد. کنترل دقیق پیش از اجرا، احتمال تغییر شکل سرستون و هزینه اصلاح بتن را کاهش می دهد.

دقت ابعادی بالا

دقت ابعادی بالا در قالب سرستون اهمیت زیادی دارد، زیرا کوچک ترین اختلاف در طول، عرض، ارتفاع یا زاویه قطعات می تواند فرم نهایی سرستون را تغییر دهد. قالب باید دقیقا مطابق نقشه های سازه و معماری ساخته و نصب شود تا محل اتصال ستون به سقف، کتیبه یا دال بدون انحراف اجرا شود. خطای ابعادی ممکن است تراز سقف، جانمایی آرماتورها و حتی نصب اجزای بعدی پروژه را مختل کند.

برای دستیابی به دقت مناسب، پیش از نصب باید ابعاد تمام قطعات، محل سوراخ ها، گیره ها و اتصالات کنترل شوند. همچنین پس از مونتاژ، اندازه دهانه، شاقولی بودن و تراز مجموعه با ابزارهای اندازه گیری بررسی شود. در قالب های چند تکه، تطابق لبه ها و بسته شدن کامل درزها اهمیت ویژه ای دارد.

قالب سر ستون استاندارد باید در طول بتن ریزی نیز ابعاد خود را حفظ کند. اگر پشت بندها یا اتصالات ضعیف باشند، فشار بتن می تواند باعث بادکردگی یا جابه جایی قالب شود. بنابراین دقت ابعادی تنها به ساخت اولیه مربوط نیست و به نحوه مهار، نصب و کنترل حین اجرا نیز وابسته است. رعایت این موارد، کیفیت هندسی و ظاهری سرستون را افزایش می دهد.

قابلیت استفاده مجدد

قابلیت استفاده مجدد یکی از ویژگی های مهم قالب سر ستون استاندارد است و تاثیر مستقیمی بر هزینه اجرای پروژه دارد. هرچه قالب بتواند بدون کاهش کیفیت در دفعات بیشتری استفاده شود، هزینه سرشکن شده هر بار اجرا کمتر خواهد بود. این موضوع در پروژه های بزرگ که تعداد سرستون ها زیاد است، اهمیت بیشتری پیدا می کند و می تواند هزینه تهیه قالب را به شکل قابل توجهی کاهش دهد.

میزان استفاده مجدد به جنس قالب، کیفیت ساخت، نحوه نگهداری و شیوه باز کردن آن بستگی دارد. قالب های فلزی معمولا دوام بیشتری دارند و در صورت تمیزکاری و نگهداری صحیح، بارها قابل استفاده هستند. در مقابل، قالب های چوبی به دلیل حساسیت بیشتر در برابر رطوبت و آسیب های مکانیکی، معمولا تعداد دفعات استفاده کمتری دارند. صرف نظر از جنس قالب، استفاده از روغن قالب مناسب و جلوگیری از ضربه هنگام باز کردن، عمر مفید آن را افزایش می دهد.

پس از هر مرحله قالب برداری، باید تمام قطعات از نظر تغییر شکل، شکستگی، زنگ زدگی، باز شدن اتصالات و سلامت سطح داخلی بررسی شوند. در صورت مشاهده هرگونه نقص، تعمیر یا تعویض قطعات باید قبل از استفاده مجدد انجام شود. این اقدامات علاوه بر افزایش طول عمر قالب، کیفیت اجرای سرستون های بعدی را نیز حفظ می کند.

نصب و باز کردن آسان

نصب و باز کردن آسان یکی از ویژگی های مهم قالب سر ستون استاندارد است، زیرا علاوه بر کاهش زمان اجرا، احتمال آسیب به قالب و بتن را نیز کم می کند. قطعات قالب باید به گونه ای طراحی شوند که بدون نیاز به عملیات پیچیده در محل پروژه مونتاژ شوند و پس از رسیدن بتن به مقاومت لازم نیز به راحتی از عضو بتنی جدا شوند. این موضوع به ویژه در پروژه هایی که تعداد زیادی سرستون اجرا می شود، باعث افزایش سرعت عملیات خواهد شد. برای دستیابی به نصب مناسب، تمام قطعات باید پیش از مونتاژ از نظر سلامت، تمیزی و تطابق ابعاد کنترل شوند. استفاده از اتصالات استاندارد، گیره های مناسب و پشت بندهای مقاوم، علاوه بر افزایش ایمنی، از جابه جایی قالب هنگام بتن ریزی جلوگیری می کند. همچنین به کارگیری روغن قالب مناسب باعث می شود جداسازی قالب بدون آسیب رساندن به سطح بتن انجام شود.

در زمان قالب برداری نیز نباید به قطعات ضربه شدید وارد شود یا قالب با اعمال نیروی غیرمتعارف جدا گردد. رعایت ترتیب صحیح باز کردن اتصالات و استفاده از ابزار مناسب، احتمال آسیب به لبه های سرستون و کاهش عمر قالب را به حداقل می رساند. اجرای اصولی این مرحله، کیفیت سطح بتن و قابلیت استفاده مجدد قالب را حفظ می کند.

ایجاد سطح صاف بتن

یکی از اهداف اصلی استفاده از قالب سر ستون استاندارد، ایجاد سطحی صاف، یکنواخت و بدون نقص در بتن است. کیفیت سطح نهایی سرستون علاوه بر زیبایی ظاهری، بر اجرای پوشش های بعدی، اتصال سایر اجزای سازه و کاهش نیاز به تعمیرات نیز تاثیر دارد. اگر سطح داخلی قالب دارای زنگ زدگی، فرورفتگی، خراش یا آلودگی باشد، این نواقص به بتن منتقل شده و کیفیت نهایی عضو کاهش پیدا می کند.

برای دستیابی به سطح مناسب، باید پیش از بتن ریزی تمام سطوح داخلی قالب تمیز شوند و لایه یکنواختی از روغن قالب روی آنها اعمال شود. همچنین درزهای بین قطعات باید به خوبی آب بندی شوند تا از خروج شیره بتن جلوگیری شود. استفاده صحیح از ویبراتور نیز اهمیت زیادی دارد، زیرا تراکم مناسب بتن از ایجاد حفره های سطحی و کرموشدگی جلوگیری می کند.

پس از قالب برداری، سطح بتن باید یکنواخت، بدون ترک، لب پریدگی یا حفره های غیرمجاز باشد. دستیابی به چنین کیفیتی تنها به قالب وابسته نیست و به عواملی مانند کیفیت بتن، روش بتن ریزی، تراکم مناسب و زمان صحیح قالب برداری نیز بستگی دارد. رعایت مجموعه این موارد باعث می شود سرستون علاوه بر عملکرد سازه ای مناسب، از نظر ظاهری نیز کیفیت مطلوبی داشته باشد.

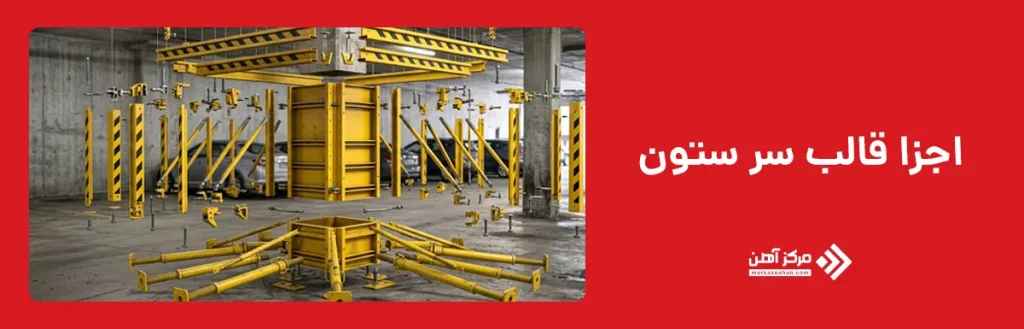

اجزا قالب سر ستون

اجزا قالب سر ستون با توجه به شکل هندسی سرستون، جنس قالب و روش اجرا متفاوت هستند، اما بیشتر سیستم ها از صفحات قالب، پشت بندها، گیره ها، بولت ها، اتصالات کنج و قطعات تنظیم کننده تشکیل می شوند. صفحات اصلی، فرم خارجی سرستون را ایجاد می کنند و باید از نظر ابعاد، سلامت سطح و مقاومت در برابر فشار بتن کنترل شوند. در قالب های فلزی، این صفحات معمولا از ورق فولادی همراه با پروفیل های تقویتی ساخته می شوند تا هنگام بتن ریزی دچار خمیدگی یا تغییر شکل نشوند.

پشت بندها وظیفه افزایش سختی و پایداری قالب را بر عهده دارند. فاصله و ابعاد آنها باید بر اساس فشار بتن تازه و اندازه سرستون تعیین شود. گیره ها، پیچ ها و بولت ها نیز قطعات مختلف قالب سرستون را به یکدیگر متصل می کنند و مانع باز شدن درزها می شوند. در قالب های چند تکه یا قالب سرستون قارچی، قطعات کنج و صفحات شیب دار اهمیت بیشتری دارند، زیرا فرم نهایی عضو به هماهنگی دقیق این اجزا وابسته است.

از دیگر اجزا می توان به شمع ها، جک های تنظیمی و تکیه گاه های موقت اشاره کرد که وزن قالب و بارهای اجرایی را تا رسیدن بتن به مقاومت کافی تحمل می کنند. نوار آب بندی یا درزگیر نیز برای جلوگیری از خروج شیره بتن در محل اتصال صفحات به کار می رود.

در مجموع، عملکرد صحیح قالب سر ستون نتیجه هماهنگی تمام اجزای آن است. ضعف در هر بخش، از اتصال ساده تا پشت بند اصلی، می تواند باعث نشت بتن، تغییر ابعاد یا کاهش کیفیت سطح نهایی شود. به همین دلیل تمام قطعات باید پیش از نصب بازبینی و مطابق نقشه مونتاژ شوند.

انواع قالب سرستون

انواع قالب سرستون را می توان بر اساس شکل هندسی، نوع اتصال، جنس بدنه و کاربرد اجرایی دسته بندی کرد. انتخاب مدل مناسب به نقشه سازه، ابعاد ستون، فرم سرستون، نوع سقف و تعداد دفعات تکرار بستگی دارد. در برخی پروژه ها، سرستون به صورت ساده و چهارگوش اجرا می شود، اما در دال های تخت یا سازه هایی با جزئیات خاص ممکن است از قالب سرستون قارچی یا قالب های دارای شیب و گسترش بیشتر استفاده شود. به همین دلیل پیش از سفارش یا ساخت قالب، باید تمام ابعاد و زوایای عضو بتنی از روی نقشه استخراج شوند.

از نظر شکل و ساختار اجرایی، قالب سر ستون می تواند در تیپ های A، B و C تولید شود. تفاوت این تیپ ها معمولا به هندسه، میزان بازشدگی، فرم اتصال به ستون و نحوه گسترش سرستون مربوط است. این نام گذاری ممکن است میان سازندگان یکسان نباشد؛ بنابراین نباید فقط بر اساس عنوان تیپ تصمیم گرفت و لازم است نقشه ساخت، ابعاد و شکل دقیق قالب بررسی شود.

از نظر جنس نیز انواع قالب سرستون شامل مدل های فلزی، چوبی و پلاستیکی هستند. قالب فلزی برای پروژه های پرتکرار و ابعاد ثابت مناسب است، قالب چوبی انعطاف بیشتری برای فرم های خاص دارد و قالب پلاستیکی در برخی پروژه های سبک و تکرارشونده استفاده می شود.

در نهایت، انتخاب میان انواع قالب سرستون باید بر اساس مقاومت مورد نیاز، کیفیت سطح بتن، سرعت اجرا، امکان استفاده مجدد و هزینه کل انجام شود. بررسی این عوامل کمک می کند قالبی انتخاب شود که علاوه بر ایجاد فرم دقیق، از نظر اقتصادی و اجرایی نیز با شرایط پروژه هماهنگ باشد.

قالب سر ستون تیپ A

قالب سر ستون تیپ A یکی از مدل های رایج برای اجرای سرستون های قارچی با ابعاد مشخص و تکرارشونده است. این قالب معمولا زمانی استفاده می شود که شکل سرستون در چند نقطه پروژه یکسان باشد و بتوان از یک مجموعه قالب برای اجرای چند عضو مشابه استفاده کرد. فرم چهارگوش، ساختار مدولار و امکان مونتاژ سریع از ویژگی های معمول این تیپ هستند. با این حال، نام گذاری تیپ A میان تمام تولیدکنندگان یک استاندارد ثابت و یکسان ندارد؛ بنابراین پیش از سفارش باید ابعاد مقطع بالا و پایین، ارتفاع، میزان شیب و جزئیات اتصال قالب با نقشه پروژه تطبیق داده شوند.

در نمونه های رایج بازار، قالب تیپ A با ارتفاع حدود 50 سانتی متر و مقداری همپوشانی میان قطعات معرفی می شود، اما این ابعاد را نباید برای همه پروژه ها قطعی دانست. قالب می تواند بر اساس ابعاد ستون و سرستون تغییر کند و ظرفیت آن نیز باید با فشار بتن تازه هماهنگ باشد. صفحات قالب، پشت بندها، گیره ها و قطعات کنج باید به گونه ای مونتاژ شوند که در زمان بتن ریزی جابه جا نشوند و شیره بتن از درزها خارج نشود.

مزیت اصلی این قالب، سرعت مناسب نصب، قابلیت استفاده مجدد و کاهش هزینه در پروژه های دارای سرستون های مشابه است. در مقابل، اگر ابعاد سرستون ها متغیر یا فرم آنها منحنی باشد، تیپ A ممکن است نیاز پروژه را تامین نکند. به همین دلیل انتخاب این مدل باید بر اساس نقشه ساخت و نه صرفا عنوان تجاری آن انجام شود.

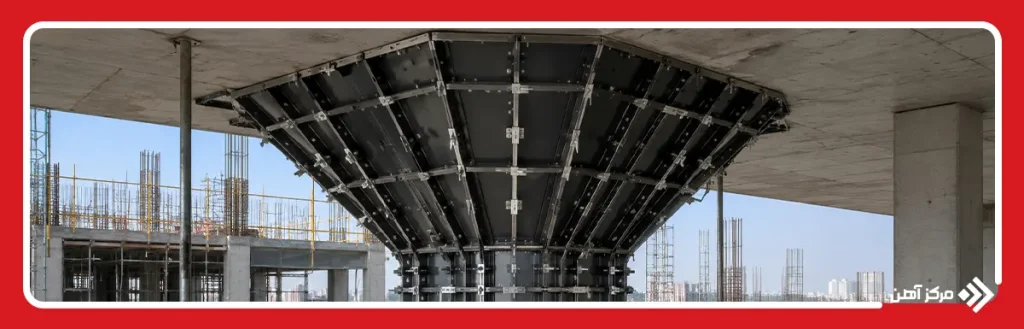

قالب سر ستون تیپ B

قالب سر ستون تیپ B برای اجرای سرستون هایی به کار می رود که نسبت به مدل های ساده، گسترش بیشتری در بخش بالایی دارند یا شکل اتصال آنها به ستون و دال متفاوت است. این قالب معمولا از چند قطعه شیب دار و صفحات جانبی تشکیل می شود که پس از مونتاژ، فرم مورد نظر سرستون را ایجاد می کنند. با این حال، عنوان تیپ B یک نام گذاری کاملا یکسان در میان همه تولیدکنندگان نیست و ممکن است شکل، ارتفاع یا میزان بازشدگی آن در کاتالوگ های مختلف تفاوت داشته باشد. بنابراین ابعاد واقعی قالب باید با نقشه سازه و جزئیات اجرایی پروژه تطبیق داده شود.

در زمان نصب، محل اتصال قطعات، زاویه صفحات و تراز لبه بالایی باید با دقت کنترل شوند. اگر قطعات به درستی در کنار یکدیگر قرار نگیرند، احتمال نشت شیره بتن، تغییر شکل سرستون یا ایجاد اختلاف در ابعاد نهایی وجود دارد. استفاده از پشت بندهای کافی، گیره های سالم و تکیه گاه های موقت نیز برای حفظ پایداری قالب هنگام بتن ریزی ضروری است.

قالب تیپ B در پروژه هایی که تعداد سرستون های مشابه زیاد است، می تواند سرعت اجرا را افزایش دهد و هزینه ساخت قالب های جداگانه را کاهش دهد. قابلیت استفاده مجدد نیز یکی از مزایای مهم آن محسوب می شود، به شرط آنکه قطعات پس از هر بار قالب برداری تمیز و بازبینی شوند.

برای انتخاب این مدل باید ارتفاع سرستون، ابعاد ستون، شیب صفحات، ضخامت ورق و ظرفیت مهاربندی بررسی شود. اتکا به نام تیپ بدون دریافت نقشه ساخت ممکن است باعث انتخاب قالب نامتناسب با پروژه شود.

قالب سر ستون تیپ C

قالب سر ستون تیپ C معمولا برای اجرای سرستون هایی استفاده می شود که فرم بازتر، شیب متفاوت یا ابعاد گسترده تری نسبت به تیپ های ساده دارند. این مدل می تواند در پروژه هایی به کار رود که انتقال تدریجی ابعاد ستون به دال یا کتیبه اهمیت دارد و شکل هندسی سرستون باید با جزئیات خاص نقشه سازه هماهنگ باشد. مانند تیپ های A و B، عنوان تیپ C نیز در میان همه تولیدکنندگان تعریف کاملا یکسانی ندارد؛ بنابراین شکل دقیق، ارتفاع، زاویه صفحات و ابعاد بالا و پایین قالب باید از روی نقشه ساخت بررسی شود.

ساختار این قالب معمولا از صفحات شیب دار، قطعات کنج، پشت بندهای مقاوم و اتصالات قابل تنظیم تشکیل می شود. به دلیل بازشدگی بیشتر یا هندسه پیچیده تر، کنترل مهاربندی در قالب تیپ C اهمیت زیادی دارد. فشار بتن تازه می تواند به صفحات جانبی نیروی قابل توجهی وارد کند و در صورت ضعف اتصالات، باعث تغییر شکل، باز شدن درزها یا نشت شیره بتن شود. به همین دلیل تمام گیره ها، بولت ها و تکیه گاه ها باید پیش از بتن ریزی بازبینی شوند.

این تیپ برای پروژه هایی مناسب است که تعداد سرستون های مشابه زیاد باشد و استفاده مجدد از قالب از نظر اقتصادی توجیه داشته باشد. در پروژه های با ابعاد متغیر، ممکن است نیاز به قطعات سفارشی یا تنظیمات اضافی وجود داشته باشد.

برای انتخاب قالب سر ستون تیپ C باید علاوه بر هندسه عضو، وزن قالب، روش حمل، فضای مونتاژ و نحوه قالب برداری نیز بررسی شود. تطابق کامل قالب با نقشه اجرایی، مهم ترین شرط دستیابی به سرستونی دقیق و بدون نقص است.

قالب سر ستون قارچی

قالب سر ستون قارچی برای اجرای سرستون هایی استفاده می شود که سطح مقطع آنها در نزدیکی دال یا سقف افزایش پیدا می کند و شکلی شبیه قارچ ایجاد می شود. این فرم معمولا با هدف بهبود انتقال نیرو در محل اتصال ستون و دال، کاهش تمرکز تنش و کنترل بهتر برش پانچ در سیستم های سازه ای مناسب طراحی می شود. قالب باید بتواند شیب، انحنا یا گسترش سرستون را دقیقا مطابق نقشه ایجاد کند و در طول بتن ریزی نیز شکل خود را حفظ نماید.

این نوع قالب ممکن است از چند قطعه شیب دار یا منحنی تشکیل شود که به صورت مدولار در اطراف ستون نصب می شوند. دقت در محل اتصال قطعات اهمیت زیادی دارد، زیرا هرگونه ناهماهنگی می تواند باعث ایجاد شکستگی ظاهری، اختلاف تراز یا نشت شیره بتن شود. همچنین به دلیل سطح گسترده تر سرستون قارچی، استفاده از پشت بندها و تکیه گاه های کافی برای تحمل فشار بتن ضروری است.

قالب سرستون قارچی در پروژه هایی کاربرد دارد که دال مستقیما روی ستون قرار می گیرد یا طراحی سازه نیازمند افزایش سطح اتصال در این ناحیه است. استفاده از قالب های فلزی تکرارشونده برای پروژه های بزرگ می تواند سرعت اجرا را افزایش دهد، در حالی که برای فرم های خاص ممکن است قالب چوبی یا سفارشی مناسب تر باشد.

انتخاب این قالب باید بر اساس ابعاد ستون، ارتفاع سرستون، زاویه گسترش، تعداد دفعات استفاده و کیفیت سطح مورد انتظار انجام شود. اجرای دقیق آن نقش مهمی در عملکرد سازه ای و شکل نهایی سرستون دارد.

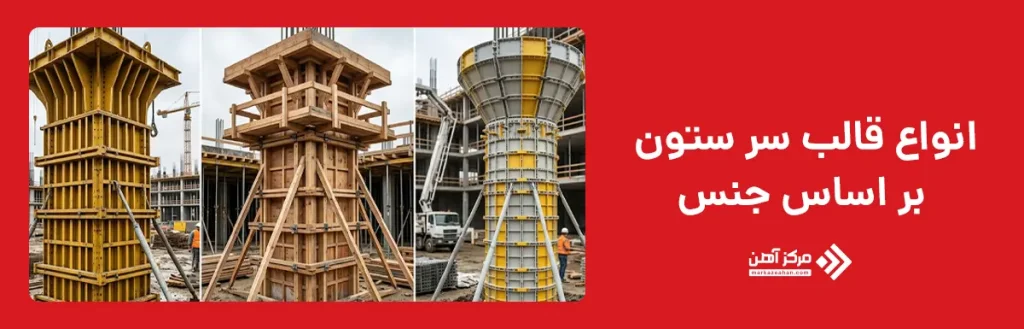

انواع قالب سر ستون بر اساس جنس

قالب سر ستون از نظر جنس نیز به چند گروه اصلی تقسیم می شود که هر کدام ویژگی های فنی، دوام و هزینه متفاوتی دارند. رایج ترین گزینه ها شامل قالب فلزی، چوبی و پلاستیکی هستند. انتخاب هر یک از این مدل ها به عواملی مانند تعداد دفعات استفاده، پیچیدگی شکل سرستون، کیفیت سطح بتن، بودجه پروژه و امکانات کارگاه بستگی دارد. در پروژه های بزرگ معمولا قالب های فلزی به دلیل استحکام و قابلیت استفاده مجدد بیشتر مورد توجه قرار می گیرند، در حالی که برای پروژه های کوچک یا فرم های خاص ممکن است استفاده از قالب های چوبی مقرون به صرفه تر باشد.

قالب های پلاستیکی نیز در برخی پروژه ها به دلیل وزن کم و سهولت حمل استفاده می شوند، اما همه آنها برای تحمل فشارهای زیاد یا استفاده های مکرر مناسب نیستند. بنابراین پیش از انتخاب، باید ظرفیت باربری، کیفیت ساخت و مشخصات فنی محصول بررسی شود.

در مقایسه انواع قالب سرستون از نظر جنس، نباید تنها هزینه اولیه را ملاک قرار داد. مقاومت در برابر فشار بتن، سرعت مونتاژ، سهولت قالب برداری، هزینه نگهداری و طول عمر نیز بر انتخاب نهایی تاثیر دارند. همچنین شرایط محیطی پروژه مانند رطوبت، احتمال خوردگی یا دفعات جابه جایی قالب می تواند در تصمیم گیری موثر باشد.

در ادامه، ویژگی ها، مزایا و محدودیت های قالب های فلزی، چوبی و پلاستیکی به صورت جداگانه بررسی می شوند تا انتخاب جنس مناسب با شرایط پروژه آسان تر باشد.

قالب سر ستون فلزی

قالب سر ستون فلزی یکی از پرکاربردترین گزینه ها در پروژه هایی است که تعداد سرستون ها زیاد، ابعاد آنها تکراری و کیفیت سطح بتن اهمیت دارد. این قالب معمولا از ورق فولادی، پروفیل های تقویتی، نبشی، گیره و اتصالات مکانیکی ساخته می شود. استحکام مناسب بدنه باعث می شود قالب در برابر فشار جانبی بتن تازه مقاومت کرده و در صورت مهاربندی صحیح، شکل هندسی سرستون را بدون تغییر محسوس حفظ کند. دقت ساخت ورق ها، کیفیت جوشکاری و فاصله پشت بندها نقش مستقیمی در عملکرد قالب دارند.

یکی از مزایای اصلی قالب فلزی، قابلیت استفاده مجدد در دفعات متعدد است. اگر قطعات پس از هر بار قالب برداری تمیز، روغن کاری و بازبینی شوند، می توان آنها را در چندین مرحله پروژه به کار برد. این ویژگی در ساختمان هایی با سرستون های مشابه، هزینه قالب بندی را کاهش می دهد. همچنین سطح صاف ورق می تواند بتن نمای یکنواخت تری ایجاد کند، مشروط بر اینکه درزها آب بندی شده و از روغن قالب مناسب استفاده شود.

در مقابل، وزن بالا و نیاز به تجهیزات حمل از محدودیت های این مدل است. قالب فلزی در محیط های مرطوب نیز باید در برابر زنگ زدگی محافظت شود. هنگام انتخاب آن باید ضخامت ورق، ابعاد سرستون، ظرفیت پشت بندها، کیفیت اتصالات و فضای موجود برای مونتاژ بررسی شوند. استفاده از قالب فلزی سفارشی زمانی توجیه بیشتری دارد که تعداد دفعات تکرار بتواند هزینه اولیه ساخت را جبران کند.

قالب سر ستون چوبی

قالب سر ستون چوبی برای پروژه هایی مناسب است که شکل سرستون خاص، تعداد تکرار محدود یا نیاز به تغییر سریع ابعاد وجود دارد. این قالب معمولا با استفاده از تخته، پلای وود، تیرک های چوبی و اتصالات کمکی ساخته می شود و به دلیل قابلیت برش و فرم دهی آسان، انعطاف بیشتری نسبت به قالب فلزی دارد. در سرستون های شیب دار، چند ضلعی یا دارای جزئیات غیرتکراری، قالب چوبی می تواند با سرعت بیشتری مطابق نقشه آماده شود.

یکی از مزایای این مدل، وزن کمتر و سهولت حمل در کارگاه است. همچنین هزینه اولیه ساخت آن در پروژه های کوچک ممکن است پایین تر باشد. با این حال، دوام قالب چوبی به کیفیت مصالح، میزان رطوبت، نحوه نگهداری و دقت قالب برداری وابسته است. تماس مداوم با آب و بتن می تواند باعث تابیدگی، تورم یا کاهش استحکام صفحات شود.

برای افزایش عمر قالب سرستون چوبی باید سطح آن پیش از بتن ریزی تمیز و با روغن قالب مناسب پوشانده شود. پشت بندها نیز باید به اندازه کافی مقاوم باشند تا فشار بتن باعث تغییر شکل صفحات نشود. این قالب معمولا دفعات استفاده کمتری نسبت به نمونه فلزی دارد، اما برای فرم های سفارشی و پروژه های کم تکرار انتخاب مناسبی است. پیش از اجرا باید ضخامت صفحات، فاصله تیرک ها، کیفیت اتصالات و آب بندی درزها کنترل شوند تا سطح نهایی بتن دچار موج، نشت شیره یا اختلاف ابعادی نشود.

قالب سر ستون پلاستیکی

قالب سر ستون پلاستیکی از پلیمرهای مهندسی مقاوم تولید می شود و بیشتر در پروژه هایی کاربرد دارد که وزن کم، سرعت حمل و سهولت مونتاژ اهمیت دارد. این قالب ها در برابر رطوبت دچار زنگ زدگی نمی شوند و در صورت تولید با کیفیت مناسب، سطح صاف و یکنواختی برای بتن ایجاد می کنند. همچنین وزن کمتر آنها نسبت به قالب های فلزی، جابه جایی قطعات در کارگاه را آسان تر می کند و در برخی پروژه ها زمان نصب را کاهش می دهد.

با وجود این مزایا، تمام قالب های پلاستیکی برای شرایط یکسان مناسب نیستند. مقاومت آنها به نوع پلیمر، ضخامت بدنه، طراحی مقاطع تقویتی و کیفیت ساخت بستگی دارد. در سرستون های بزرگ یا پروژه هایی با فشار جانبی زیاد، ممکن است استفاده از قالب فلزی گزینه مطمئن تری باشد. به همین دلیل مشخصات فنی و ظرفیت باربری قالب باید پیش از انتخاب بررسی شود.

یکی دیگر از ویژگی های این قالب، سهولت تمیزکاری پس از قالب برداری است. در صورتی که از روغن قالب مناسب استفاده شود و قطعات به درستی نگهداری شوند، امکان استفاده مجدد از آنها وجود دارد. با این حال، ضربه های شدید یا نگهداری نامناسب می تواند باعث ترک خوردگی یا کاهش دقت ابعادی شود. انتخاب قالب پلاستیکی زمانی مناسب است که شرایط پروژه، ابعاد سرستون و تعداد دفعات استفاده با توان فنی این نوع قالب هماهنگ باشد.

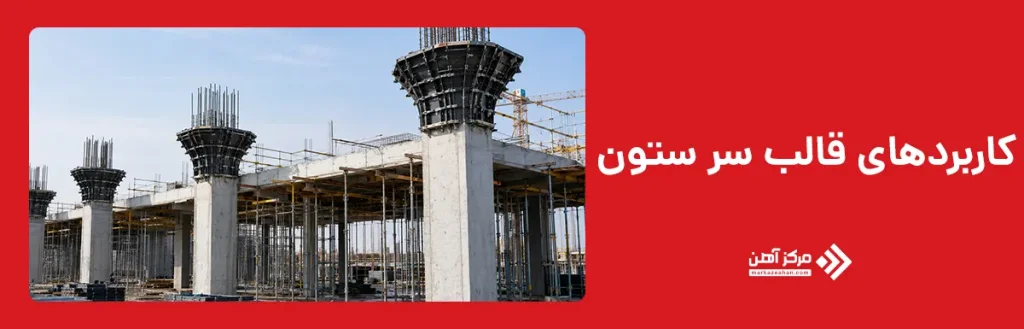

کاربردهای قالب سر ستون

کاربرد قالب سر ستون تنها به شکل دهی بتن محدود نمی شود، بلکه نقش مهمی در حفظ ابعاد، کیفیت اجرا و انتقال صحیح بار در محل اتصال ستون و سقف دارد. این قالب در پروژه هایی استفاده می شود که سرستون دارای ابعاد بزرگ تر از مقطع ستون یا فرم خاصی مانند شیب دار، پلکانی یا قارچی باشد. هدف اصلی، ایجاد دقیق شکل طراحی شده تا پیش از رسیدن بتن به مقاومت کافی است. هرگونه خطا در نصب یا مهاربندی قالب می تواند باعث تغییر شکل سرستون و کاهش کیفیت عضو بتنی شود.

قالب سرستون در ساختمان های بتنی، پارکینگ های طبقاتی، سازه های صنعتی، مراکز تجاری، پروژه های اداری و برخی پل ها و سازه های ویژه کاربرد دارد. در دال های تخت نیز از قالب سرستون قارچی برای اجرای ناحیه تقویت شده اطراف ستون استفاده می شود. انتخاب نوع قالب باید بر اساس ابعاد عضو، فشار بتن، تعداد دفعات استفاده و کیفیت سطح مورد انتظار انجام شود.

در پروژه های بزرگ که تعداد سرستون ها زیاد است، استفاده از قالب های فلزی مدولار می تواند سرعت اجرا را افزایش داده و هزینه های قالب سازی را کاهش دهد. در مقابل، برای پروژه های خاص یا سرستون های با فرم غیرمعمول، قالب های چوبی یا سفارشی انعطاف بیشتری در ساخت دارند. در هر دو حالت، کنترل ابعاد، آب بندی درزها و مهاربندی صحیح از الزامات اجرای مناسب هستند.

در مجموع، کاربرد صحیح قالب سر ستون باعث افزایش دقت ابعادی، بهبود کیفیت سطح بتن، کاهش نیاز به تعمیرات پس از قالب برداری و تسهیل اجرای اعضای بعدی سازه می شود. به همین دلیل انتخاب قالب مناسب یکی از بخش های مهم برنامه ریزی اجرایی پروژه های بتنی است.

نحوه اجرای قالب بندی سر ستون

اجرای قالب بندی سر ستون باید مطابق نقشه سازه و پس از کنترل کامل ابعاد ستون انجام شود. در مرحله اول، محل سرستون، تراز نهایی و ابعاد بخش گسترش یافته مشخص می شوند. سپس قطعات قالب بر اساس تیپ و جنس انتخاب شده در اطراف ستون مونتاژ می شوند. پیش از نصب، سطح داخلی قالب باید تمیز باشد و در صورت نیاز با روغن قالب مناسب پوشانده شود تا جداسازی آن پس از سخت شدن بتن آسان تر انجام شود.

پس از قرارگیری صفحات اصلی، پشت بندها، گیره ها، بولت ها و تکیه گاه های موقت نصب می شوند. هدف از این مرحله، جلوگیری از باز شدن درزها و تغییر شکل قالب در اثر فشار بتن تازه است. تراز بودن لبه بالایی، شاقولی بودن مجموعه و تطابق ابعاد با نقشه باید با ابزارهای اندازه گیری کنترل شود. همچنین درزهای قالب باید آب بندی شوند تا شیره بتن از محل اتصال قطعات خارج نشود.

در ادامه، آرماتورهای سرستون طبق نقشه در محل قرار می گیرند و فاصله آنها از قالب با اسپیسر مناسب تنظیم می شود. بتن ریزی باید به صورت یکنواخت و مرحله ای انجام شود تا فشار ناگهانی به یک بخش از قالب وارد نشود. ویبره نیز باید به اندازه کافی انجام شود تا حفره و کرموشدگی ایجاد نشود.

پس از رسیدن بتن به مقاومت لازم، قالب برداری با رعایت ترتیب باز کردن اتصالات انجام می شود. ضربه شدید یا جداسازی زودهنگام می تواند به لبه های بتن آسیب بزند. در پایان، سطح سرستون از نظر ترک، نشت شیره، اختلاف ابعاد و کیفیت ظاهری بررسی می شود.

هنگام انتخاب قالب سر ستون به چه نکاتی توجه کنیم؟

هنگام انتخاب قالب سر ستون باید ابتدا شکل هندسی عضو، ابعاد بالا و پایین، ارتفاع، میزان شیب و نوع اتصال آن به ستون و سقف بررسی شود. اتکا به عنوان هایی مانند تیپ A، B یا C بدون دریافت نقشه ساخت کافی نیست، زیرا این نام گذاری ممکن است میان تولیدکنندگان متفاوت باشد. قالب باید دقیقا با نقشه سازه هماهنگ باشد و ظرفیت تحمل فشار بتن تازه، بارهای اجرایی و ارتعاش ناشی از ویبره را داشته باشد.

جنس قالب نیز اهمیت زیادی دارد. قالب فلزی برای پروژه های پرتکرار و سرستون های مشابه مناسب است، قالب چوبی برای فرم های سفارشی انعطاف بیشتری دارد و قالب پلاستیکی در پروژه های سبک یا محدود می تواند مفید باشد. تعداد دفعات استفاده، کیفیت سطح مورد انتظار، امکانات حمل و فضای مونتاژ نیز باید در انتخاب نهایی لحاظ شوند.

از دیگر معیارهای مهم می توان به ضخامت صفحات، فاصله پشت بندها، کیفیت جوش یا اتصالات، سلامت گیره ها و امکان آب بندی درزها اشاره کرد. قالبی که از نظر ظاهری سالم است، ممکن است در بخش های تقویتی ضعف داشته باشد؛ بنابراین بازبینی فنی پیش از نصب ضروری است.

در نهایت، قیمت خرید نباید تنها معیار تصمیم گیری باشد. هزینه تعمیر، حمل، مونتاژ، نگهداری و قابلیت استفاده مجدد نیز بر صرفه اقتصادی تاثیر دارند. انتخاب قالب سرستون زمانی صحیح است که ایمنی، دقت ابعادی، دوام و هزینه کل چرخه استفاده همزمان بررسی شوند.

قالب سر ستون یکی از اجزای مهم در اجرای صحیح سرستون های بتنی است و نقش مستقیمی در حفظ شکل، ابعاد و کیفیت سطح نهایی بتن دارد. انواع قالب سرستون بر اساس فرم هندسی، تیپ اجرایی و جنس بدنه شامل مدل های تیپ A، تیپ B، تیپ C، قارچی، فلزی، چوبی و پلاستیکی هستند. انتخاب میان این مدل ها باید بر اساس نقشه سازه، ابعاد سرستون، فشار بتن تازه، تعداد دفعات استفاده و کیفیت سطح مورد انتظار انجام شود. قالب سرستون استاندارد باید مقاومت کافی، دقت ابعادی، اتصالات مطمئن، قابلیت آب بندی و امکان باز کردن ایمن داشته باشد. همچنین نصب صحیح پشت بندها، کنترل تراز و شاقولی، استفاده از روغن قالب و بتن ریزی یکنواخت بر نتیجه نهایی تاثیر دارند. در پروژه های پرتکرار، قالب فلزی معمولا اقتصادی تر است، اما برای فرم های خاص و تعداد محدود، قالب چوبی انعطاف بیشتری دارد. در نهایت، انتخاب و اجرای اصولی قالب سرستون باعث کاهش خطاهای اجرایی، بهبود کیفیت بتن و افزایش سرعت عملیات قالب بندی می شود.
