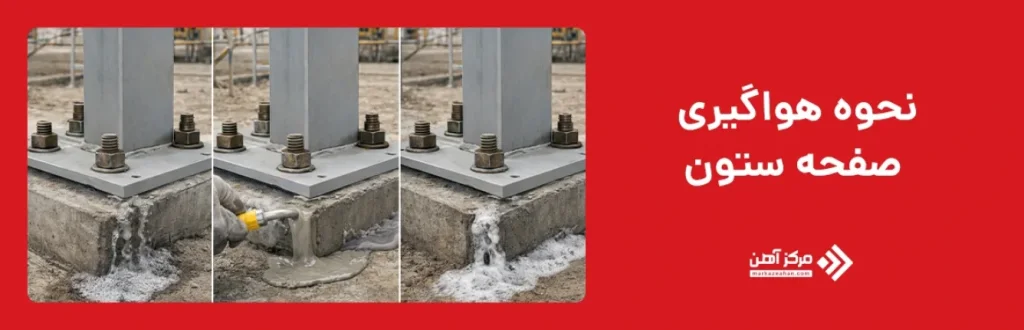

نحوه هواگیری صفحه ستون ساختمان

هواگیری صفحه ستون یکی از مهم ترین مراحل اجرای صحیح ستون های فلزی در ساختمان است. زمانی که صفحه ستون روی فونداسیون قرار می گیرد، معمولا بین سطح زیرین صفحه و بتن فضای خالی باقی می ماند. اگر این فضا به درستی با گروت پر نشود و هوای داخل آن خارج نشود، ممکن است زیر صفحه ستون حفره ایجاد شود و فشار به صورت یکنواخت منتقل نشود. به همین دلیل، نحوه هواگیری صفحه ستون ساختمان اهمیت زیادی دارد و می تواند روی دوام و ایمنی سازه تاثیر بگذارد. در بسیاری از پروژه ها، علاوه بر بررسی مواردی مانند قیمت آهن و کیفیت مصالح، نحوه اجرای صحیح گروت ریزی و هواگیری نیز اهمیت زیادی دارد؛ زیرا کوچک ترین اشتباه در این مرحله می تواند باعث کاهش مقاومت اتصال ستون به فونداسیون شود.

هواگیری صفحه ستون فقط به پر کردن فضای زیر صفحه محدود نمی شود و باید با دقت زیادی انجام شود تا تمام هوای محبوس شده خارج شود. اگر این کار به درستی انجام نشود، ممکن است بخشی از زیر صفحه ستون خالی بماند و در آینده باعث نشست، ترک خوردگی یا جابه جایی ستون شود. به همین دلیل، در زمان اجرای ستون های فلزی، مواردی مانند حداکثر درصد میلگرد ستون و کیفیت فونداسیون در کنار روش صحیح هواگیری بررسی می شوند. رعایت اصول اجرا در این بخش می تواند باعث افزایش استحکام و عمر مفید سازه شود.

هواگیری صفحه ستون چیست؟

هواگیری صفحه ستون به فرآیندی گفته می شود که در آن هوای محبوس شده زیر صفحه ستون خارج می شود تا فضای خالی بین صفحه و فونداسیون کاملا با گروت پر شود. زمانی که صفحه ستون روی بتن قرار می گیرد، معمولا سطح بتن کاملا صاف نیست و ممکن است بین صفحه و بتن فاصله های کوچکی وجود داشته باشد. اگر این فاصله ها فقط با گروت پر شوند اما هوای داخل آنها خارج نشود، بخشی از زیر صفحه ستون خالی می ماند و فشار ستون به صورت یکنواخت به فونداسیون منتقل نمی شود.

در هواگیری صفحه ستون ساختمان، معمولا گروت از یک سمت وارد می شود و همزمان مسیر خروج هوا از سمت دیگر در نظر گرفته می شود. این روش باعث می شود که گروت به آرامی تمام فضای خالی را پر کند و هوای داخل خارج شود. در بسیاری از پروژه ها، قبل از اجرای این مرحله مواردی مانند شاقول کردن ستون های سازه نیز بررسی می شوند؛ زیرا اگر ستون در موقعیت درست قرار نگیرد، اجرای گروت و هواگیری با مشکل روبه رو خواهد شد.

ممکن است بپرسید اگر صفحه ستون هواگیری نشود چه میشود؟ در این حالت، ممکن است زیر صفحه ستون حفره های خالی باقی بماند. این حفره ها می توانند باعث تمرکز تنش، ایجاد ترک در بتن، کاهش مقاومت اتصال و حتی جابه جایی ستون شوند. به همین دلیل، روش هواگیری صفحه ستون یکی از مهم ترین بخش های اجرای ستون های فلزی است. همچنین در زمان طراحی ستون نیز باید فضای کافی برای تزریق گروت و ایجاد سوراخ هواگیری صفحه ستون در نظر گرفته شود تا این مرحله بدون مشکل انجام شود.

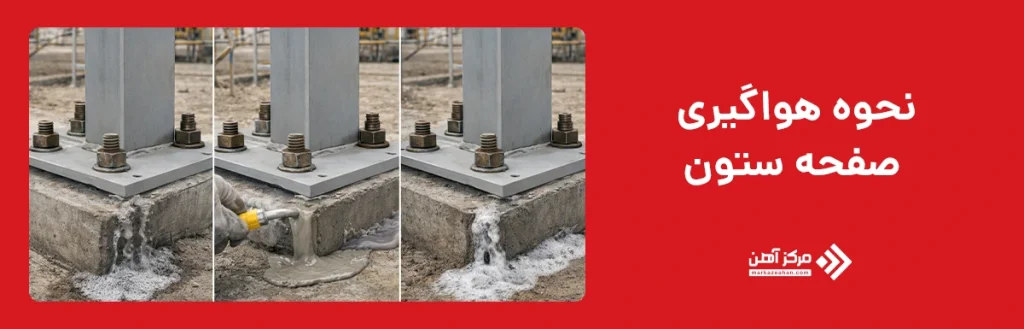

نحوه هواگیری صفحه ستون

نحوه هواگیری صفحه ستون باید به گونه ای باشد که تمام فضای خالی زیر صفحه ستون با گروت پر شود و هیچ هوایی در زیر آن باقی نماند. برای این کار، ابتدا باید سطح بتن و زیر صفحه ستون آماده شود. بعد از آن، گروت مناسب انتخاب می شود و از یک سمت صفحه ستون تزریق می شود. همزمان باید در سمت دیگر، مسیر خروج هوا باز باشد تا هوای محبوس شده خارج شود و گروت بتواند به تمام بخش های زیر صفحه برسد.

در روش هواگیری صفحه ستون، معمولا از گروت روان استفاده می شود تا بتواند به راحتی وارد تمام فضاهای خالی شود. همچنین باید سرعت تزریق گروت کنترل شود؛ زیرا اگر گروت خیلی سریع ریخته شود، ممکن است هوا در زیر صفحه گیر کند و به طور کامل خارج نشود. در بسیاری از پروژه ها، برای اطمینان از خروج کامل هوا، از سوراخ هواگیری صفحه ستون یا مسیرهای خروج موقت استفاده می شود.

زمان هواگیری صفحه ستون نیز اهمیت زیادی دارد. این کار باید زمانی انجام شود که صفحه ستون به طور کامل در محل خود ثابت شده باشد و امکان جابه جایی آن وجود نداشته باشد. همچنین باید قبل از خشک شدن گروت، بررسی شود که تمام زیر صفحه ستون پر شده است. رعایت این مراحل باعث می شود که اتصال ستون به فونداسیون محکم تر و ایمن تر باشد.

آماده سازی سطح زیر صفحه ستون

قبل از شروع گروت ریزی و هواگیری، سطح زیر صفحه ستون باید کاملا تمیز و آماده شود. وجود گرد و خاک، بتن های اضافی، روغن، زنگ زدگی یا مصالح باقی مانده روی سطح می تواند باعث شود گروت به خوبی به بتن و صفحه ستون نچسبد. به همین دلیل، اولین مرحله در طریقه هواگیری صفحه ستون، آماده سازی صحیح سطح است.

برای این کار معمولا سطح بتن تمیز می شود و قسمت های سست یا آسیب دیده برداشته می شوند. اگر روی بتن ناهمواری زیادی وجود داشته باشد، باید قبل از نصب صفحه ستون اصلاح شود تا فاصله زیر صفحه یکنواخت تر باشد. همچنین در بعضی پروژه ها، سطح بتن کمی مرطوب می شود تا گروت بهتر به آن بچسبد و آب آن خیلی سریع جذب بتن نشود.

آماده سازی درست سطح باعث می شود گروت به طور یکنواخت زیر صفحه پخش شود و احتمال باقی ماندن هوا کاهش پیدا کند. به همین دلیل، این مرحله یکی از مهم ترین بخش های هواگیری صفحه ستون ساختمان محسوب می شود.

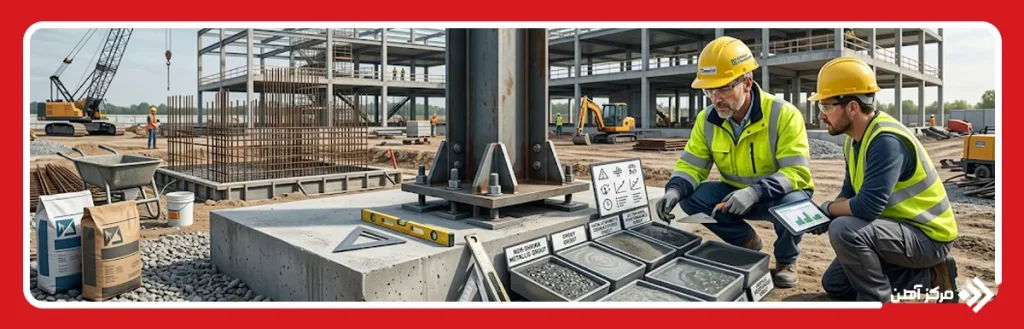

انتخاب گروت مناسب برای پر کردن فضای خالی

انتخاب گروت مناسب یکی از مهم ترین بخش های روش هواگیری صفحه ستون است. گروت باید به اندازه کافی روان باشد تا بتواند تمام فضای خالی زیر صفحه ستون را پر کند، اما در عین حال نباید بیش از حد رقیق باشد؛ زیرا ممکن است مقاومت نهایی آن کاهش پیدا کند. در بیشتر پروژه ها از گروت های سیمانی یا گروت های آماده بدون انقباض استفاده می شود؛ زیرا این مواد بعد از خشک شدن جمع نمی شوند و فضای خالی جدید ایجاد نمی کنند.

اگر گروت مناسب انتخاب نشود، ممکن است بخشی از زیر صفحه ستون خالی بماند یا بعد از خشک شدن ترک ایجاد شود. به همین دلیل، مهندسان معمولا گروتی را انتخاب می کنند که علاوه بر روان بودن، مقاومت فشاری بالایی نیز داشته باشد. در بعضی پروژه های سنگین، از گروت های اپوکسی استفاده می شود که مقاومت بیشتری دارند و برای بارهای زیاد مناسب تر هستند.

در نحوه هواگیری صفحه ستون ساختمان، انتخاب گروت باید بر اساس وزن ستون، ابعاد صفحه ستون، فاصله زیر صفحه و شرایط محیطی انجام شود. هرچه گروت مناسب تر باشد، احتمال باقی ماندن هوا کمتر می شود و اتصال ستون به فونداسیون بهتر انجام خواهد شد.

تزریق گروت از یک سمت صفحه ستون

یکی از مهم ترین اصول در طریقه هواگیری صفحه ستون این است که گروت فقط از یک سمت صفحه ستون تزریق شود. این کار باعث می شود که گروت به آرامی در زیر صفحه حرکت کند و هوای محبوس شده را به سمت خروجی هدایت کند. اگر گروت از چند جهت به صورت همزمان ریخته شود، احتمال گیر افتادن هوا بیشتر می شود و ممکن است بخشی از زیر صفحه به طور کامل پر نشود.

در زمان تزریق گروت، باید جریان آن به صورت یکنواخت و آرام باشد. همچنین بهتر است از یک سمت تا زمانی گروت ریزی ادامه پیدا کند که مواد از سمت دیگر خارج شوند. این موضوع نشان می دهد که گروت تمام فضای زیر صفحه را پر کرده و هوای داخل خارج شده است.

در بسیاری از پروژه ها، برای بهتر شدن روش هواگیری صفحه ستون از قالب های موقت در اطراف صفحه استفاده می شود تا گروت فقط در مسیر مورد نظر حرکت کند. این کار باعث می شود کنترل بیشتری روی جریان گروت وجود داشته باشد و کیفیت اجرا بهتر شود.

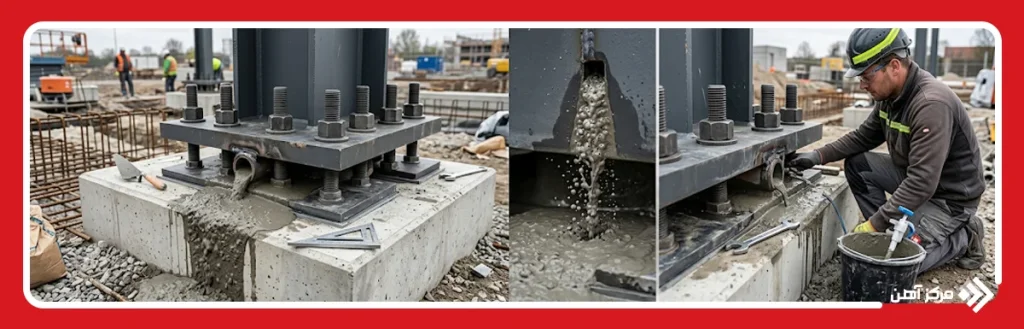

ایجاد مسیر خروج هوا هنگام گروت ریزی

در هواگیری صفحه ستون، فقط تزریق گروت کافی نیست و باید همزمان مسیری برای خروج هوا نیز وجود داشته باشد. اگر هوا نتواند از زیر صفحه ستون خارج شود، در بعضی قسمت ها حبس می شود و باعث ایجاد فضای خالی خواهد شد. به همین دلیل، معمولا هنگام گروت ریزی یک یا چند مسیر خروج هوا در سمت مقابل محل تزریق در نظر گرفته می شود.

این مسیر می تواند به صورت فاصله کوچک بین قالب و صفحه ستون، شیار باریک یا سوراخ هواگیری صفحه ستون باشد. وجود این مسیر باعث می شود که هوای داخل به تدریج خارج شود و گروت جای آن را بگیرد. در بسیاری از پروژه ها، زمانی که گروت از محل خروج هوا دیده می شود، مشخص می شود که زیر صفحه ستون به طور کامل پر شده است.

اگر مسیر خروج هوا وجود نداشته باشد، حتی بهترین گروت و دقیق ترین تزریق نیز ممکن است نتیجه خوبی نداشته باشد. به همین دلیل، ایجاد مسیر مناسب برای خروج هوا یکی از مهم ترین بخش های روش هواگیری صفحه ستون محسوب می شود و باید با دقت اجرا شود.

کنترل کامل پر شدن زیر صفحه ستون

بعد از پایان گروت ریزی و هواگیری، باید بررسی شود که تمام فضای زیر صفحه ستون به طور کامل پر شده باشد. اگر بخشی از زیر صفحه خالی بماند، ممکن است فشار ستون به صورت نامتعادل به بتن منتقل شود و در آینده مشکلاتی مانند ترک خوردگی، نشست یا جابه جایی ستون ایجاد شود.

برای کنترل کامل پر شدن زیر صفحه ستون، معمولا به خروج گروت از سمت مقابل توجه می شود. همچنین در بعضی پروژه ها، از ضربه زدن آرام به اطراف صفحه یا بررسی چشمی استفاده می شود تا مشخص شود فضای خالی باقی نمانده است. در پروژه های حساس تر، ممکن است از روش های دقیق تر مانند تست التراسونیک یا بررسی صوتی استفاده شود.

این مرحله اهمیت زیادی دارد؛ زیرا اگر بعد از خشک شدن گروت مشخص شود که زیر صفحه ستون به طور کامل پر نشده، اصلاح آن بسیار سخت و پرهزینه خواهد بود. به همین دلیل، کنترل نهایی یکی از مهم ترین مراحل در نحوه هواگیری صفحه ستون ساختمان است.

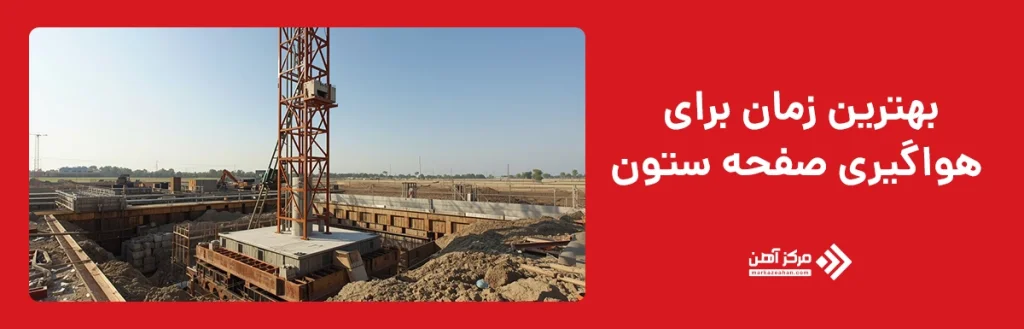

بهترین زمان برای هواگیری صفحه ستون

بهترین زمان برای هواگیری صفحه ستون بعد از نصب کامل صفحه ستون و ثابت شدن آن در محل نهایی است. قبل از شروع گروت ریزی باید مطمئن شد که ستون در موقعیت درست قرار دارد، صفحه ستون جابه جا نمی شود و همه ترازها و فاصله ها کنترل شده اند. اگر هواگیری قبل از ثابت شدن کامل ستون انجام شود، ممکن است با جابه جایی صفحه ستون، بخشی از گروت ترک بخورد یا فضای خالی جدید ایجاد شود.

معمولا بعد از اتمام نصب ستون، شاقول بودن آن کنترل می شود و سپس عملیات گروت ریزی و هواگیری انجام می گیرد. در این مرحله باید دقت شود که سطح بتن زیر صفحه خیلی خشک نباشد؛ زیرا ممکن است آب گروت را جذب کند و کیفیت نهایی کاهش پیدا کند. همچنین بهتر است هواگیری در شرایط آب و هوایی مناسب انجام شود تا گروت فرصت کافی برای پخش شدن و سخت شدن داشته باشد.

زمان هواگیری صفحه ستون در هوای خیلی گرم یا خیلی سرد اهمیت بیشتری پیدا می کند. در هوای گرم، گروت ممکن است خیلی سریع خشک شود و فرصت خروج کامل هوا را نداشته باشد. در هوای سرد نیز احتمال کند شدن گیرش گروت وجود دارد. به همین دلیل، بهترین زمان برای این کار زمانی است که شرایط دمایی متعادل باشد و امکان کنترل کامل فرآیند وجود داشته باشد.

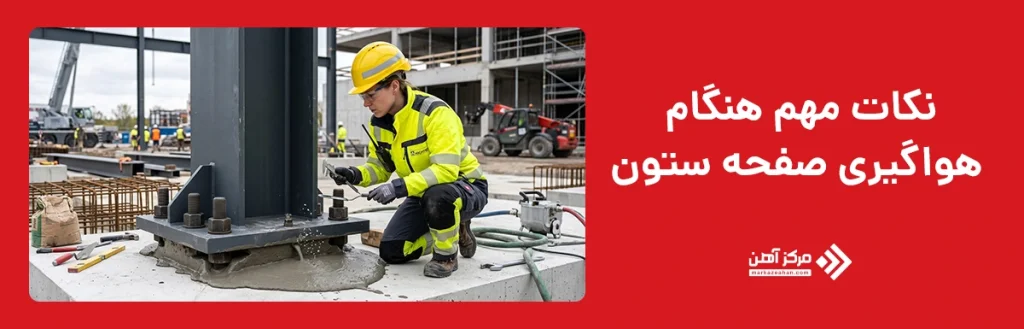

نکات مهم هنگام هواگیری صفحه ستون

در زمان اجرای هواگیری صفحه ستون باید چند نکته مهم رعایت شود تا نتیجه نهایی بدون نقص باشد. یکی از مهم ترین نکات این است که گروت باید به اندازه کافی روان باشد تا بتواند تمام فضای خالی زیر صفحه ستون را پر کند. همچنین تزریق گروت باید از یک سمت انجام شود و سمت مقابل برای خروج هوا باز باشد.

نکته مهم دیگر این است که قبل از گروت ریزی، سطح زیر صفحه ستون تمیز و مرطوب شود تا گروت بهتر به بتن بچسبد. همچنین باید دقت شود که صفحه ستون در زمان هواگیری جابه جا نشود؛ زیرا کوچک ترین حرکت می تواند باعث ایجاد فضای خالی شود. استفاده از سوراخ هواگیری صفحه ستون یا شیار خروج هوا نیز می تواند کیفیت کار را بهتر کند.

بعد از پایان کار نیز باید بررسی شود که زیر صفحه ستون به طور کامل پر شده باشد. اگر این مرحله به درستی انجام نشود، ممکن است در آینده مشکلاتی مانند نشست ستون، ترک خوردگی بتن یا کاهش مقاومت اتصال ایجاد شود. به همین دلیل، رعایت تمام نکات اجرایی در هواگیری صفحه ستون اهمیت زیادی دارد.

هواگیری صفحه ستون یکی از مهم ترین مراحل اجرای ستون های فلزی است و نقش زیادی در انتقال درست بار به فونداسیون دارد. اگر زیر صفحه ستون به طور کامل با گروت پر نشود و هوا در آن باقی بماند، ممکن است فضای خالی ایجاد شود و مقاومت اتصال کاهش پیدا کند. به همین دلیل، نحوه هواگیری صفحه ستون ساختمان باید با دقت زیادی انجام شود.

در روش هواگیری صفحه ستون، ابتدا سطح زیر صفحه آماده می شود، سپس گروت مناسب انتخاب می شود و از یک سمت تزریق می گردد. همزمان باید مسیر خروج هوا باز باشد تا گروت بتواند تمام فضای خالی را پر کند. رعایت زمان هواگیری صفحه ستون، استفاده از سوراخ هواگیری صفحه ستون و کنترل کامل پر شدن زیر صفحه از مهم ترین نکات این کار هستند. اگر این مراحل به درستی اجرا شوند، ستون عملکرد بهتری خواهد داشت و ایمنی سازه بیشتر می شود.
