یوغ قالب بندی چیست و چه کاربردی دارد؟

یوغ قالب بندی یکی از اجزای مهارکننده قالب است که برای حفظ شکل، ابعاد و پایداری قالب ستون یا سایر مقاطع قائم در زمان بتن ریزی به کار می رود. بتن تازه به جداره قالب فشار جانبی وارد می کند و اگر پنل ها به اندازه کافی مهار نشده باشند، احتمال باز شدن درزها، تغییر ابعاد مقطع یا جابه جایی اجزای قالب وجود دارد. یوغ با دربرگرفتن قالب و ایجاد قید پیرامونی، این فشار را به اعضای نگهدارنده منتقل کرده و مانع تغییر شکل جداره ها می شود. جنس، ابعاد و فاصله نصب یوغ ها باید با اندازه ستون، ارتفاع بتن ریزی و فشار پیش بینی شده هماهنگ باشد. در پروژه هایی که یوغ از لوله، ناودانی یا مقاطع فولادی ساخته می شود، نوسان قیمت روز آهن نیز می تواند بر هزینه ساخت یا تامین آن تاثیر بگذارد.

یوغ قالب بندی در عمل مانند یک کمربند مقاوم پیرامون قالب قرار می گیرد و پنل های مقابل را به یکدیگر نزدیک نگه می دارد. این قطعه می تواند از لوله، ناودانی یا چوب ساخته شود و با گیره، پیچ، بولت یا اتصالات مناسب در محل تثبیت گردد. انتخاب نوع یوغ به سیستم قالب، ابعاد عضو بتنی، امکان استفاده مجدد و شرایط کارگاه بستگی دارد.

برای درک بهتر وظیفه این قطعه، ابتدا باید دانست قالب بندی بتن چیست و چرا اجزای آن باید تا رسیدن بتن به مقاومت لازم، بدون تغییر در جای خود باقی بمانند. نصب اصولی یوغ علاوه بر کاهش نشت شیره بتن، به حفظ شاقولی ستون و دستیابی به سطح نهایی منظم کمک می کند. در ادامه این مقاله مرکزآهن بررسی می کنیم که یوغ قالب بندی چیست و سپس به کاربردها، مزایا، انواع و روش استفاده ایمن از آن می پردازیم.

یوغ قالب بندی (Yoke) چیست؟

یوغ قالب بندی یک عضو مهارکننده پیرامونی است که دور قالب ستون یا سایر اعضای قائم قرار می گیرد و از باز شدن، شکم دادن یا جابه جایی پنل ها در اثر فشار جانبی بتن تازه جلوگیری می کند. این قطعه ممکن است از لوله فولادی، ناودانی، چوب یا مقاطع مقاوم دیگر ساخته شود و با اتصالات مناسب در محل ثابت بماند. در پاسخ به این سوال که یوغ در قالب بندی چیست، می توان آن را نوعی کمربند یا قید پیرامونی دانست که نیروهای وارد شده به جداره قالب را کنترل می کند. یوغ با گیره قالب بندی یکسان نیست؛ گیره معمولا نقش اتصال یا بستن اجزای مشخص را دارد، اما یوغ مجموعه قالب را از اطراف مهار می کند. منابع فنی تاکید دارند که قالب باید برای تحمل فشار بتن تازه طراحی، مهاربندی و نگهداری شود تا از تغییر شکل بیش از حد یا خرابی آن جلوگیری شود.

استفاده از یوغ در قالب بندی بیشتر در اجرای ستون های مربع، مستطیل و برخی مقاطع قائم دیده می شود. فاصله یوغ ها در امتداد ارتفاع نباید به صورت تجربی و یکسان برای همه پروژه ها انتخاب شود، زیرا فشار بتن به سرعت بتن ریزی، دمای مخلوط، اسلامپ، روش تراکم و ارتفاع بتن تازه وابسته است. در بخش های پایین ستون که فشار جانبی معمولا بیشتر است، ممکن است فاصله مهارها کمتر در نظر گرفته شود. یوغ باید به گونه ای نصب شود که تمام اضلاع قالب را یکنواخت نگه دارد و امکان کنترل شاقولی و ابعاد مقطع فراهم باشد. به همین دلیل قید در قالب بندی فقط یک قطعه جانبی نیست، بلکه بخشی از سیستم ایمنی و پایداری قالب محسوب می شود و مشخصات آن باید مطابق نقشه و محاسبات اجرایی تعیین گردد.

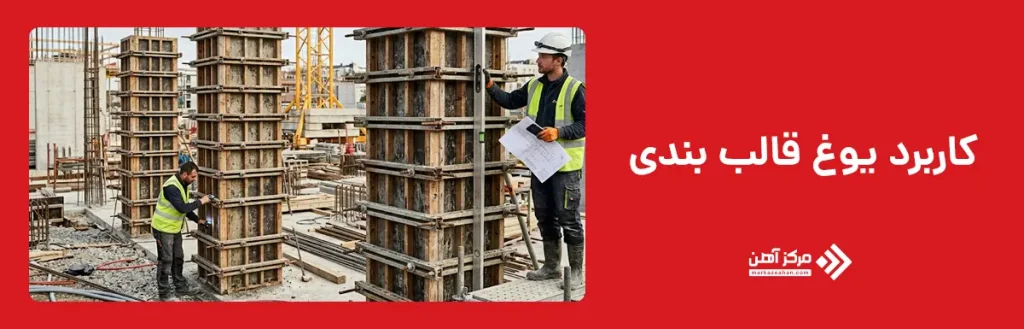

کاربرد یوغ قالب بندی

کاربرد یوغ قالب بندی بیشتر در مهار قالب ستون ها و اعضای قائم بتنی است؛ جایی که فشار بتن تازه می تواند باعث باز شدن پنل ها، تغییر ابعاد مقطع یا ایجاد شکم در جداره قالب شود. یوغ با قرار گرفتن پیرامون قالب، نیروهای وارد شده را میان اضلاع مختلف توزیع می کند و به ثابت ماندن مجموعه در زمان بتن ریزی و ویبره کمک می کند. این قطعه در قالب بندی ستون های مربع و مستطیل، پایه های بتنی، دیوارهای باریک و بعضی مقاطع خاص به کار می رود. هرچه ارتفاع بتن ریزی، سرعت ریختن بتن یا روانی مخلوط بیشتر باشد، اهمیت طراحی و نصب صحیح یوغ نیز افزایش پیدا می کند. کاربرد یوغ قالب بندی تنها به جلوگیری از باز شدن قالب محدود نیست؛ این عضو در حفظ راستای پنل ها، کنترل شاقولی ستون و کاهش نشت شیره بتن از درزها نیز نقش دارد.

در پروژه هایی که پنل های قالب چند بار باز و بسته می شوند، استفاده از یوغ در قالب بندی سرعت آماده سازی و جمع آوری سیستم را افزایش می دهد. یوغ های فلزی را می توان پس از باز کردن قالب تمیز کرد و در بخش های دیگر پروژه دوباره به کار برد. همچنین این قطعه امکان تنظیم دقیق فاصله میان پنل ها را فراهم می کند و مانع تغییر ناخواسته ابعاد ستون می شود. در ستون های بلند معمولا چند ردیف یوغ در امتداد ارتفاع نصب می شود و فاصله آنها بر اساس فشار جانبی بتن و مقاومت اجزای قالب تعیین می گردد. بنابراین یوغ در قالب بندی یک جزء اجرایی ساده نیست، بلکه وسیله ای برای کنترل هندسه، افزایش ایمنی و دستیابی به سطح بتنی منظم محسوب می شود.

مزایای استفاده از یوغ قالب بندی

استفاده از یوغ قالب بندی باعث افزایش پایداری قالب و کاهش احتمال تغییر شکل آن در زمان بتن ریزی می شود. مهم ترین مزیت این قطعه، مهار همزمان چند ضلع قالب و توزیع یکنواخت فشار جانبی بتن تازه است. اگر پنل های قالب بدون قید مناسب رها شوند، ممکن است در اثر فشار بتن از محل خود خارج شوند، شکم بدهند یا فاصله آنها تغییر کند. یوغ با ایجاد یک مهار پیرامونی، قالب را در ابعاد طراحی شده نگه می دارد و به اجرای دقیق تر ستون یا عضو بتنی کمک می کند.

یکی دیگر از مزایای یوغ قالب بندی، بهبود کیفیت سطح نهایی بتن است. زمانی که پنل ها به شکل محکم و منظم در کنار یکدیگر قرار گیرند، احتمال نشت شیره بتن، ایجاد درز باز و تغییر فرم سطح کاهش پیدا می کند. این موضوع باعث می شود مقطع نهایی منظم تر باشد و نیاز به ترمیم های بعدی کمتر شود. همچنین کنترل شاقولی و تراز قالب با وجود یوغ آسان تر است، زیرا مجری می تواند پیش از بتن ریزی وضعیت کل مجموعه را بررسی و اصلاح کند.

یوغ های فلزی معمولا قابلیت استفاده مجدد دارند و در پروژه هایی با ستون های متعدد، هزینه مصرف تجهیزات را کاهش می دهند. نصب و باز کردن نسبتا سریع آنها نیز به افزایش سرعت عملیات قالب بندی کمک می کند. علاوه بر این، امکان تنظیم فاصله و محل قرارگیری یوغ ها بر اساس فشار بتن وجود دارد. در مجموع، استفاده صحیح از یوغ باعث افزایش ایمنی کارگاه، کاهش خطاهای اجرایی، حفظ ابعاد عضو بتنی و بهبود بهره وری سیستم قالب بندی می شود.

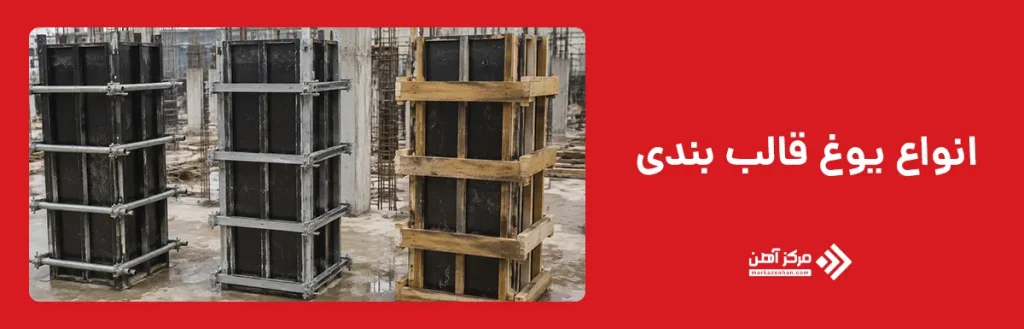

انواع یوغ قالب بندی

انواع یوغ قالب بندی بر اساس جنس و نوع مقطع مورد استفاده در ساخت آنها دسته بندی می شوند. انتخاب هر نوع یوغ به عواملی مانند ابعاد ستون، فشار جانبی بتن، تعداد دفعات استفاده، امکانات کارگاه و نوع سیستم قالب بندی بستگی دارد. هدف همه این مدل ها یکسان است؛ یعنی حفظ پایداری قالب و جلوگیری از تغییر شکل آن در زمان بتن ریزی، اما از نظر مقاومت، وزن، دوام و روش اجرا تفاوت هایی با یکدیگر دارند.

رایج ترین انواع یوغ قالب بندی شامل یوغ لوله ای، یوغ ناودانی و یوغ چوبی است. یوغ لوله ای به دلیل استحکام مناسب و قابلیت استفاده مکرر، در بسیاری از پروژه های عمرانی کاربرد دارد. یوغ ناودانی با استفاده از مقاطع ناودانی ساخته می شود و برای تحمل نیروهای بیشتر گزینه مناسبی است. در مقابل، یوغ چوبی بیشتر در پروژه های کوچک یا قالب بندی های سنتی دیده می شود و معمولا هزینه اولیه کمتری دارد، اما دوام آن نسبت به انواع فلزی کمتر است.

انتخاب مناسب ترین نوع یوغ تنها بر اساس جنس انجام نمی شود. عواملی مانند ارتفاع عضو بتنی، سرعت بتن ریزی، شرایط محیطی، دفعات استفاده مجدد و روش اتصال به قالب نیز باید بررسی شوند. برای مثال، در پروژه های صنعتی که تعداد زیادی ستون مشابه اجرا می شود، استفاده از یوغ های فلزی معمولا از نظر اقتصادی و اجرایی به صرفه تر است. در ادامه، هر یک از انواع یوغ قالب بندی از نظر ساختار، ویژگی ها، مزایا و کاربردهای اجرایی به صورت جداگانه بررسی می شوند تا انتخاب مناسب برای شرایط مختلف پروژه آسان تر باشد.

یوغ لوله ای

یوغ لوله ای یکی از رایج ترین انواع یوغ قالب بندی است که معمولا با استفاده از لوله های فولادی ساخته می شود و برای مهار قالب ستون های مربع یا مستطیل کاربرد دارد. در این روش، لوله ها در اطراف قالب قرار می گیرند و با کمک گیره، پیچ یا اتصالات مناسب به یکدیگر متصل می شوند. هدف اصلی این سیستم، ایجاد یک قید مقاوم پیرامون قالب و جلوگیری از باز شدن پنل ها در اثر فشار جانبی بتن تازه است. مقاومت مناسب، امکان تنظیم و دسترسی آسان به لوله های داربستی باعث شده این مدل در بسیاری از کارگاه های ساختمانی مورد استفاده قرار گیرد.

یکی از مزایای مهم یوغ لوله ای، قابلیت استفاده مجدد از اجزای آن است. پس از پایان بتن ریزی و رسیدن بتن به مقاومت لازم، لوله ها باز شده و در ستون های بعدی یا بخش های دیگر پروژه استفاده می شوند. این ویژگی در پروژه هایی که تعداد ستون ها زیاد است، می تواند هزینه تجهیزات مصرفی را کاهش دهد. همچنین حمل و مونتاژ این نوع یوغ نسبت به مقاطع بسیار سنگین آسان تر است.

فاصله یوغ های لوله ای باید بر اساس فشار بتن، ابعاد ستون، کیفیت قالب و سرعت بتن ریزی مشخص شود. در قسمت های پایین ستون که فشار بیشتری وجود دارد، معمولا نیاز به مهار متراکم تری است. اتصالات نیز باید پیش از بتن ریزی کنترل شوند تا احتمال لغزش یا باز شدن لوله ها کاهش یابد.

یوغ لوله ای زمانی عملکرد مناسبی دارد که لوله ها سالم، بدون خمیدگی و دارای مقاومت کافی باشند. نصب دقیق، کنترل شاقولی قالب و بررسی مرحله ای اتصالات، از نکات مهم استفاده از این نوع یوغ در قالب بندی است.

یوغ ناودانی

یوغ ناودانی یکی از انواع مقاوم یوغ قالب بندی است که از مقاطع فولادی ناودانی برای مهار قالب ستون یا سایر اعضای قائم استفاده می کند. شکل هندسی ناودانی باعث می شود این قطعه در برابر خمش و تغییر شکل عملکرد مناسبی داشته باشد و بتواند فشار جانبی بتن تازه را بهتر کنترل کند. در این روش، ناودانی ها در اطراف قالب قرار می گیرند و با پیچ، بولت، گیره یا اتصالات مناسب به یکدیگر بسته می شوند تا یک قاب مهارکننده پیرامون قالب ایجاد شود.

این نوع یوغ بیشتر در پروژه هایی به کار می رود که ابعاد ستون بزرگ است، فشار بتن بالاتر است یا نیاز به استفاده مکرر از تجهیزات قالب بندی وجود دارد. مقاومت بیشتر نسبت به یوغ های سبک تر باعث می شود یوغ ناودانی در کارگاه های صنعتی، پروژه های عمرانی بزرگ و اجرای ستون های متعدد انتخاب مناسبی باشد. البته وزن بالاتر آن می تواند حمل و نصب را نسبت به مدل لوله ای دشوارتر کند.

در استفاده از یوغ ناودانی باید سلامت مقطع، محل سوراخ ها، کیفیت جوش ها و وضعیت اتصالات بررسی شود. هرگونه تابیدگی، خوردگی شدید یا ضعف در اتصال می تواند ظرفیت مهار قالب را کاهش دهد. فاصله نصب یوغ ها نیز باید مطابق ابعاد عضو، فشار بتن و مشخصات سیستم قالب تعیین شود.

مزیت اصلی یوغ ناودانی، پایداری و دوام بالای آن است. اگر قطعات پس از هر بار استفاده تمیز و نگهداری شوند، می توان آنها را در چندین مرحله از پروژه به کار برد. این ویژگی هزینه تجهیز قالب بندی را در پروژه های تکرارشونده کاهش می دهد.

یوغ چوبی

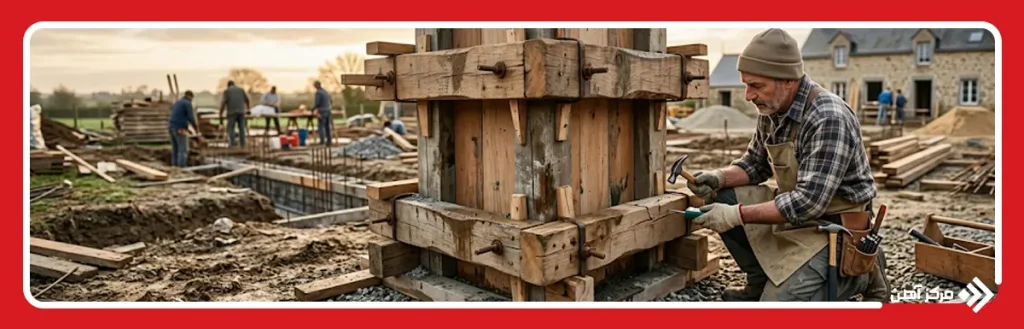

یوغ چوبی یکی از مدل های سنتی و ساده یوغ قالب بندی است که از قطعات چوبی مقاوم برای مهار قالب ستون و حفظ ابعاد آن استفاده می کند. در این روش، الوارها یا تخته های مناسب در اطراف قالب قرار می گیرند و با میخ، پیچ، گوه یا بست های مخصوص به یکدیگر متصل می شوند. این قید پیرامونی مانع باز شدن جداره های قالب در اثر فشار بتن تازه می شود و به حفظ شکل مقطع در زمان بتن ریزی کمک می کند.

مهم ترین مزیت یوغ چوبی، دسترسی آسان به مصالح و امکان ساخت آن با ابزارهای معمول کارگاهی است. این مدل برای پروژه های کوچک، ستون های با ابعاد محدود و کارگاه هایی که تجهیزات فلزی کافی در اختیار ندارند، می تواند گزینه ای اقتصادی باشد. همچنین برش و تنظیم قطعات چوبی متناسب با ابعاد قالب نسبتا آسان است و مجری می تواند تغییرات لازم را در محل پروژه انجام دهد.

با این حال، مقاومت و دوام یوغ چوبی معمولا از مدل های لوله ای و ناودانی کمتر است. چوب در برابر رطوبت، ضربه، ترک خوردگی و تغییر شکل حساس است و استفاده مکرر می تواند ظرفیت آن را کاهش دهد. به همین دلیل پیش از هر بار استفاده باید سلامت قطعات، محل اتصالات و نبود پوسیدگی یا شکستگی بررسی شود.

فاصله یوغ های چوبی باید بر اساس ابعاد ستون، کیفیت چوب، فشار بتن و سرعت بتن ریزی تعیین شود. استفاده از الوار ضعیف یا نصب نامناسب ممکن است باعث باز شدن قالب و نشت شیره بتن شود. بنابراین یوغ چوبی بیشتر برای شرایط سبک و کنترل شده مناسب است و در پروژه های سنگین باید با احتیاط انتخاب شود.

روش استفاده از یوغ قالب بندی

روش استفاده از یوغ قالب بندی به نوع قالب، ابعاد ستون و جنس یوغ بستگی دارد، اما اصل کار در همه مدل ها ایجاد یک قید مقاوم پیرامون قالب است. ابتدا پنل های قالب در محل ستون مونتاژ می شوند و ابعاد داخلی، تراز و شاقولی بودن آنها کنترل می گردد. سپس یوغ ها در ارتفاع های مشخص دور قالب قرار می گیرند تا جداره ها را در برابر فشار بتن تازه مهار کنند. محل اولین یوغ معمولا نزدیک بخش پایینی قالب انتخاب می شود، زیرا فشار جانبی بتن در این ناحیه بیشتر است.

در مرحله بعد، اجزای یوغ با گیره، پیچ، بولت، گوه یا اتصال مناسب به یکدیگر بسته می شوند. میزان سفتی اتصال باید به اندازه ای باشد که قالب حرکت نکند، اما فشار بیش از حد نیز نباید باعث تغییر شکل پنل ها شود. استفاده از یوغ در قالب بندی زمانی موثر است که تمام اضلاع قالب به صورت یکنواخت مهار شوند و هیچ بخش آزادی برای باز شدن درزها باقی نماند.

پس از نصب هر ردیف یوغ، فاصله میان پنل ها و ابعاد مقطع دوباره اندازه گیری می شود. همچنین باید وضعیت شاقولی قالب در چند نقطه کنترل گردد. پیش از بتن ریزی، تمام اتصالات، گیره ها و تکیه گاه ها بازبینی می شوند تا از پایداری مجموعه اطمینان حاصل شود.

در زمان بتن ریزی نیز رفتار قالب باید تحت نظر باشد. اگر نشانه هایی مانند باز شدن درز، جابه جایی یوغ یا نشت شیره بتن مشاهده شود، عملیات باید متوقف و مهار اصلاح شود. پس از رسیدن بتن به مقاومت لازم، یوغ ها به ترتیب باز، تمیز و برای استفاده بعدی نگهداری می شوند.

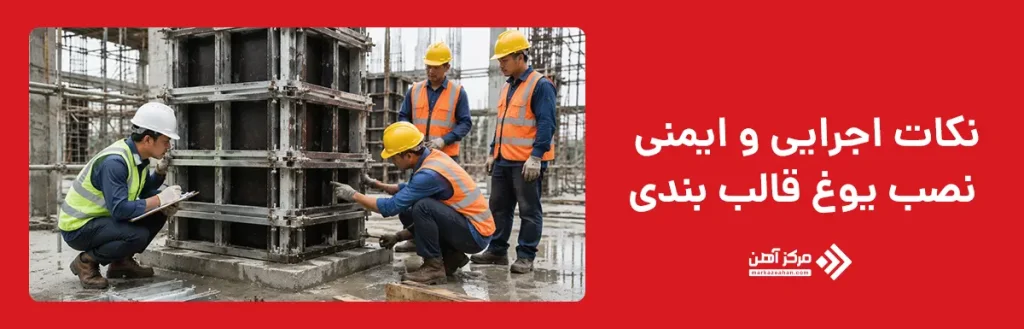

نکات اجرایی و ایمنی نصب یوغ قالب بندی

پیش از نصب یوغ قالب بندی باید سلامت تمام اجزا، از جمله لوله، ناودانی، قطعات چوبی، گیره ها، پیچ ها، بولت ها و محل جوش ها بررسی شود. قطعات خم شده، ترک خورده، پوسیده یا دارای خوردگی شدید نباید در سیستم مهاربندی استفاده شوند؛ زیرا کاهش مقاومت هر جزء می تواند پایداری کل قالب را در زمان بتن ریزی مختل کند. یوغ قالب بندی یک قید پیرامونی برای کنترل فشار بتن تازه است و عملکرد صحیح آن به نصب دقیق و اتصالات سالم وابسته است.

فاصله یوغ ها باید بر اساس ابعاد ستون، ارتفاع بتن ریزی، سرعت ریختن بتن، اسلامپ و مقاومت پنل ها تعیین شود. معمولا در قسمت پایین قالب که فشار جانبی بتن بیشتر است، فاصله یوغ ها کمتر در نظر گرفته می شود. استفاده از یوغ در قالب بندی بدون نقشه اجرایی یا با فاصله های کاملا تجربی می تواند باعث شکم دادن پنل ها، باز شدن درزها و تغییر ابعاد ستون شود. همچنین تمام اضلاع باید به صورت یکنواخت مهار شوند تا قید در قالب بندی فشار را متعادل میان پنل ها توزیع کند.

پس از نصب هر ردیف یوغ، شاقولی قالب، ابعاد داخلی ستون و میزان سفتی اتصالات کنترل شود. پیچ ها و گیره ها نباید آن قدر سفت شوند که پنل ها تغییر شکل دهند. هنگام بتن ریزی نیز یوغ در قالب بندی باید به طور مستمر بازدید شود و در صورت مشاهده جابه جایی، صدای غیرعادی، نشت شدید شیره بتن یا باز شدن اتصال، عملیات متوقف گردد. حضور کارگران زیر قالب، ضربه زدن به یوغ و باز کردن زودهنگام آن ممنوع است. در نهایت، پاسخ عملی به پرسش یوغ قالب بندی چیست، در رعایت همین کنترل های اجرایی و ایمنی مشخص می شود.

مرحله کنترل	موارد قابل بررسی	نکات اجرایی و ایمنی
بررسی اجزای یوغ	لوله، ناودانی، قطعات چوبی، گیره ها، پیچ ها، بولت ها و محل جوش	قطعات خم شده، ترک خورده، پوسیده یا دارای خوردگی شدید نباید استفاده شوند.
تعیین فاصله یوغ ها	ابعاد ستون، ارتفاع بتن ریزی، سرعت بتن ریزی، اسلامپ و مقاومت پنل ها	در بخش پایین قالب که فشار بتن بیشتر است، فاصله یوغ ها باید کمتر باشد.
کنترل مهار قالب	تمام اضلاع قالب و محل اتصال یوغ ها	مهاربندی باید یکنواخت باشد تا فشار بتن به صورت متعادل میان پنل ها توزیع شود.
کنترل پس از نصب	شاقولی قالب، ابعاد داخلی ستون و سفتی اتصالات	پیچ ها و گیره ها نباید بیش از حد سفت شوند؛ زیرا ممکن است پنل ها تغییر شکل دهند.
بازدید هنگام بتن ریزی	جابه جایی یوغ، باز شدن اتصال، نشت شیره بتن و صدای غیرعادی	در صورت مشاهده هرگونه مشکل، بتن ریزی باید متوقف و قالب بررسی شود.
رعایت نکات ایمنی	محل حضور کارگران و زمان باز کردن یوغ	حضور زیر قالب، ضربه زدن به یوغ و باز کردن زودهنگام آن ممنوع است.

یوغ قالب بندی یکی از اجزای مهم در مهار قالب ستون و سایر اعضای قائم بتنی است که با ایجاد یک قید پیرامونی، از باز شدن، تغییر شکل و جابه جایی پنل ها هنگام بتن ریزی جلوگیری می کند. شناخت اینکه یوغ قالب بندی چیست و چگونه باید نصب شود، به مجریان کمک می کند تا ابعاد مقطع، شاقولی قالب و کیفیت سطح نهایی بتن را بهتر کنترل کنند. یوغ لوله ای، ناودانی و چوبی هر کدام ویژگی های متفاوتی دارند و انتخاب آنها باید بر اساس ابعاد ستون، فشار بتن، امکانات کارگاه و تعداد دفعات استفاده انجام شود. استفاده از یوغ در قالب بندی زمانی نتیجه مطلوب دارد که فاصله مهارها، کیفیت اتصالات و زمان باز کردن قالب مطابق نقشه و محاسبات اجرایی تعیین شود. در نهایت، کنترل مداوم قید در قالب بندی و رعایت نکات ایمنی، احتمال خرابی قالب و خسارت های اجرایی را کاهش می دهد.
