پیچ آلن چیست و چه کاربردی دارد؟

پیچ آلن (Hex Socket Screw) یکی از انواع اتصالات رزوه ای پرکاربرد در صنایع مختلف است که به دلیل طراحی خاص سر پیچ و وجود حفره شش ضلعی داخلی، امکان اعمال نیروی گشتاور بالا را با استفاده از آچار آلن (Allen Key) فراهم می کند. این نوع پیچ برخلاف پیچ های معمولی که از قسمت بیرونی سر خود باز و بسته می شوند، از داخل سر پیچ تحت نیرو قرار می گیرد و همین ویژگی باعث شده در فضاهای محدود، تجهیزات دقیق و قطعاتی که نیاز به اتصال محکم دارند، عملکرد بسیار مناسبی داشته باشد. استفاده گسترده از پیچ های آلن در ماشین آلات صنعتی، سازه های فلزی، تجهیزات مکانیکی، صنایع خودرو، قالب سازی و خطوط تولید نشان دهنده اهمیت این اتصال در مهندسی مدرن است.

انتخاب پیچ مناسب تنها به شکل ظاهری آن محدود نمی شود و عواملی مانند جنس، گرید مقاومتی، استاندارد تولید، شرایط محیطی و ابعاد اتصال باید مورد بررسی قرار گیرد. در پروژه های ساختمانی و صنعتی، هزینه تامین اتصالات نیز اهمیت زیادی دارد و تغییرات بازار فولاد می تواند بر هزینه نهایی تاثیرگذار باشد؛ به همین دلیل بسیاری از خریداران در کنار بررسی مشخصات فنی، روند قیمت آهن را نیز دنبال می کنند. در ادامه این مقاله به بررسی دقیق ساختار، انواع، کاربردها، استانداردها، مزایا و نکات انتخاب پیچ آلن می پردازیم تا مشخص شود پیچ آلن چیست و چرا در بسیاری از پروژه های مهندسی به عنوان یک اتصال مطمئن شناخته می شود.

پیچ آلن چیست؟

پیچ آلن نوعی پیچ صنعتی است که به جای شیار دوسو یا چهارسو، دارای یک حفره شش ضلعی در قسمت سر خود است. این حفره که با نام Hex Socket شناخته می شود، محل قرارگیری آچار آلن بوده و امکان انتقال نیروی چرخشی را از داخل پیچ فراهم می کند. این ساختار باعث می شود نیروی اعمال شده روی سطح بیشتری از محل اتصال توزیع شود و احتمال آسیب دیدن سر پیچ یا لغزش ابزار کاهش پیدا کند.

از نظر ساختاری، پیچ آلن از یک بدنه رزوه دار، ساق پیچ، سر پیچ و حفره داخلی تشکیل شده است. بسته به نوع طراحی، ممکن است تمام طول ساق دارای رزوه باشد یا بخشی از آن بدون رزوه تولید شود. نوع رزوه، طول پیچ، قطر اسمی، ارتفاع سر و عمق حفره داخلی از جمله مواردی هستند که در تعیین عملکرد اتصال تاثیر دارند. به همین دلیل هنگام خرید، بررسی مشخصات فنی در کنار عواملی مانند قیمت تجهیزات ساختمانی اهمیت زیادی دارد؛ زیرا انتخاب اتصال نامناسب می تواند هزینه های تعمیر، تعویض و توقف کار را افزایش دهد.

یکی از مهم ترین ویژگی های پیچ آلن، قابلیت استفاده در شرایطی است که فضای کافی برای چرخاندن آچار یا ابزارهای معمولی وجود ندارد. در بسیاری از ماشین آلات صنعتی، قطعات متحرک، تجهیزات مونتاژی و سازه های دقیق، استفاده از پیچ های معمولی به دلیل محدودیت فضا امکان پذیر نیست. در چنین شرایطی پیچ آلن با قرار گرفتن ابزار در راستای محور پیچ، امکان نصب و باز کردن آسان تر را فراهم می کند. همچنین مدل های مختلف این پیچ با گریدهای مقاومتی متفاوت تولید می شوند تا بتوانند در برابر نیروهای کششی، برشی و ارتعاشی مقاومت مناسبی داشته باشند.

از دیدگاه مهندسی، انتخاب صحیح پیچ آلن باید بر اساس میزان بار وارد شده، نوع اتصال، جنس قطعات متصل شونده و شرایط کاری انجام شود. برای مثال در تجهیزات صنعتی که تحت لرزش مداوم قرار دارند، استفاده از پیچ با کلاس مقاومتی پایین می تواند باعث کاهش عمر اتصال شود. در مقابل، انتخاب گرید مناسب همراه با نصب صحیح، باعث افزایش ایمنی و کاهش احتمال شکست قطعه خواهد شد.

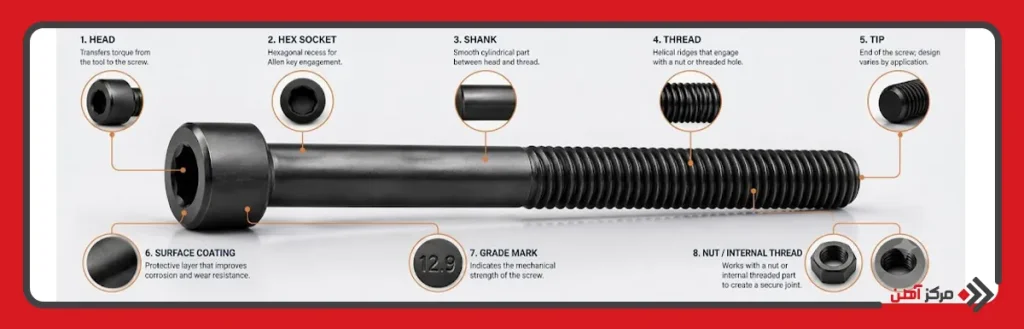

اجزای تشکیل دهنده پیچ آلن

پیچ آلن از چند بخش اصلی تشکیل شده که هر قسمت نقش مشخصی در عملکرد مکانیکی اتصال دارد. شناخت این اجزا به مهندسان و خریداران کمک می کند تا هنگام انتخاب محصول، تنها به ظاهر پیچ توجه نکنند و ویژگی های فنی آن را نیز بررسی کنند. همچنین در زمان تامین اتصالات پروژه، معمولا مشخصات پیچ در کنار سایر تجهیزات اتصال بررسی می شود و مواردی مانند قیمت بولت و مهره نیز در برآورد هزینه نهایی تاثیرگذار است.

سر پیچ (Head): بخش بالایی پیچ است که حفره شش ضلعی در آن قرار دارد و وظیفه انتقال نیروی چرخشی از آچار به بدنه پیچ را بر عهده دارد.

حفره شش ضلعی داخلی (Hex Socket): قسمت اصلی تفاوت پیچ آلن با سایر پیچ ها است که باعث می شود آچار آلن به صورت مستقیم داخل پیچ قرار گرفته و گشتاور بیشتری منتقل شود.

بدنه یا ساق پیچ (Shank): قسمت استوانه ای پیچ است که بین سر و بخش رزوه قرار دارد و در برخی مدل ها برای تحمل نیروهای برشی بدون رزوه باقی می ماند.

رزوه پیچ (Thread): بخش مارپیچی پیچ است که با درگیر شدن با مهره یا سوراخ رزوه شده، اتصال مکانیکی ایجاد می کند. نوع و گام رزوه تاثیر مستقیمی بر میزان استحکام اتصال دارد.

نوک پیچ (Tip): انتهای پیچ است که بسته به کاربرد می تواند صاف، مخروطی، فنجانی یا دارای طراحی خاص باشد. در پیچ های مغزی، شکل نوک اهمیت زیادی در میزان گیرایی قطعه دارد.

پوشش سطحی (Surface Coating): لایه محافظی مانند اکسید سیاه، گالوانیزه یا پوشش های ضد خوردگی است که مقاومت پیچ را در برابر رطوبت و عوامل محیطی افزایش می دهد.

علامت گرید مقاومتی: در بسیاری از پیچ های صنعتی روی سر پیچ درج می شود و میزان مقاومت مکانیکی محصول را مشخص می کند.

رزوه داخلی یا خارجی اتصال: بسته به نوع کاربرد، پیچ ممکن است با مهره استاندارد یا قطعه دارای رزوه داخلی مورد استفاده قرار گیرد. هماهنگی میان پیچ و انواع مهره در ایجاد یک اتصال ایمن اهمیت زیادی دارد.

انواع پیچ آلن

پیچ های آلن با توجه به شکل سر، نحوه قرارگیری در قطعه، میزان فضای نصب و نوع کاربرد در مدل های مختلفی تولید می شوند. تفاوت میان این مدل ها فقط به ظاهر محدود نیست، بلکه طراحی هر نوع برای شرایط مکانیکی خاصی انجام شده است. برای مثال، برخی مدل ها برای تحمل گشتاور بالا، برخی برای نصب هم سطح با قطعه و بعضی دیگر برای تثبیت قطعات بدون ایجاد برجستگی روی سطح طراحی شده اند. شناخت انواع پیچ آلن به انتخاب صحیح اتصال کمک می کند و باعث می شود محصول متناسب با نیاز فنی پروژه انتخاب شود.

در زمان انتخاب پیچ آلن باید عواملی مانند محل نصب، میزان نیروی وارد شده، دسترسی به محل اتصال، ضخامت قطعه و شرایط محیطی بررسی شود. همچنین هماهنگی میان پیچ، مهره و سایر اجزای اتصال اهمیت زیادی دارد؛ زیرا حتی یک پیچ با مقاومت بالا نیز در صورت استفاده نادرست نمی تواند عملکرد مناسبی داشته باشد. آشنایی با انواع مهره و نحوه سازگاری آن ها با پیچ نیز در ایجاد یک اتصال استاندارد ضروری است.

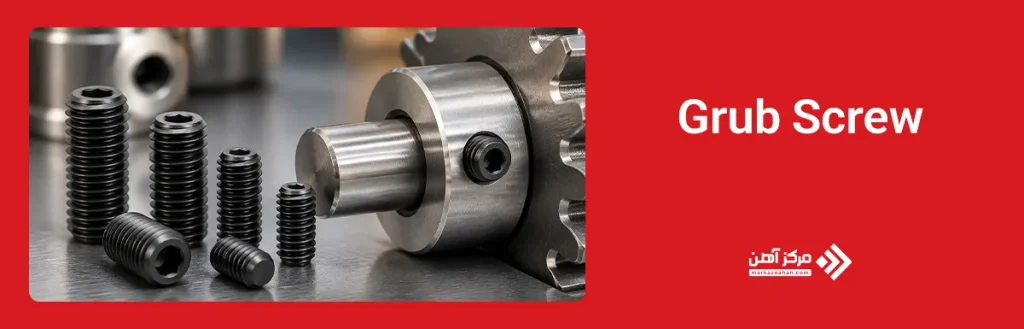

پیچ آلن مغزی

پیچ آلن مغزی (Set Screw یا Grub Screw) یکی از مدل های خاص پیچ آلن است که فاقد سر خارجی بوده و تمام بدنه آن معمولا داخل قطعه قرار می گیرد. این پیچ برای ایجاد اتصال بین دو قطعه یا ثابت نگه داشتن یک قطعه روی محور استفاده می شود و بیشتر در مکانیزم هایی مانند شفت ها، پولی ها، چرخ دنده ها، کوپلینگ ها و قطعات دوار کاربرد دارد.

طراحی بدون سر این پیچ باعث می شود پس از نصب، هیچ بخش اضافی از سطح قطعه بیرون نزند. این ویژگی در ماشین آلاتی که فضای حرکتی محدود دارند یا قطعات باید کاملا هم سطح باشند، اهمیت زیادی دارد. نوک پیچ آلن مغزی می تواند به شکل های مختلفی مانند تخت، مخروطی، فنجانی یا نیم کروی تولید شود. هر کدام از این مدل ها میزان متفاوتی از گیرایی روی قطعه ایجاد می کنند.

مدل نوک مخروطی برای ایجاد فرو رفتگی و تثبیت قوی تر مناسب است، در حالی که نوک تخت فشار یکنواخت تری وارد می کند و احتمال آسیب به سطح قطعه را کاهش می دهد. انتخاب نوع نوک باید بر اساس جنس قطعه مقابل و میزان نیروی مورد نیاز انجام شود.

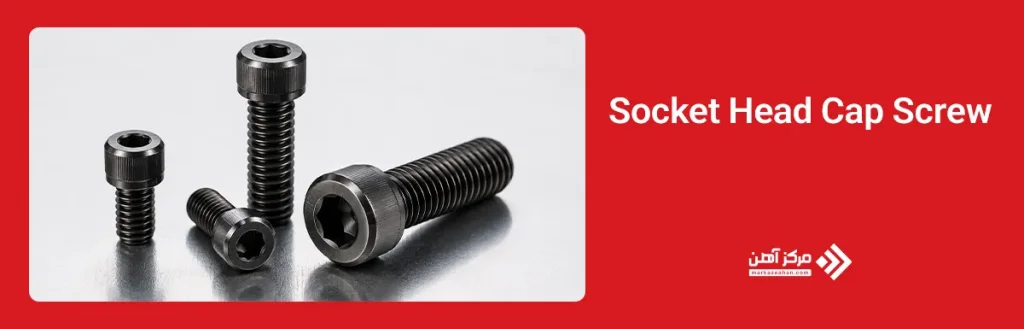

پیچ آلن سر استوانه ای

پیچ آلن سر استوانه ای (Socket Head Cap Screw) رایج ترین و پرکاربردترین مدل پیچ آلن محسوب می شود. این پیچ دارای یک سر استوانه ای با ارتفاع مشخص است که درون آن حفره شش ضلعی قرار گرفته است. طراحی این مدل باعث می شود بتوان گشتاور بیشتری نسبت به بسیاری از پیچ های معمولی به آن وارد کرد.

این نوع پیچ معمولا در ماشین آلات صنعتی، تجهیزات مکانیکی، قالب سازی، تجهیزات ساختمانی، دستگاه های CNC و سازه های فلزی دقیق استفاده می شود. مقاومت بالا، قابلیت تحمل بار زیاد و امکان نصب در فضاهای محدود از مهم ترین دلایل محبوبیت این مدل است.

پیچ آلن سر استوانه ای در استانداردهای مختلفی تولید می شود و ابعاد پیچ آلن شامل قطر، طول، ارتفاع سر و اندازه حفره داخلی آن باید مطابق نیاز اتصال انتخاب شود. استفاده از ابعاد نامناسب می تواند باعث کاهش ظرفیت تحمل بار یا آسیب به محل اتصال شود.

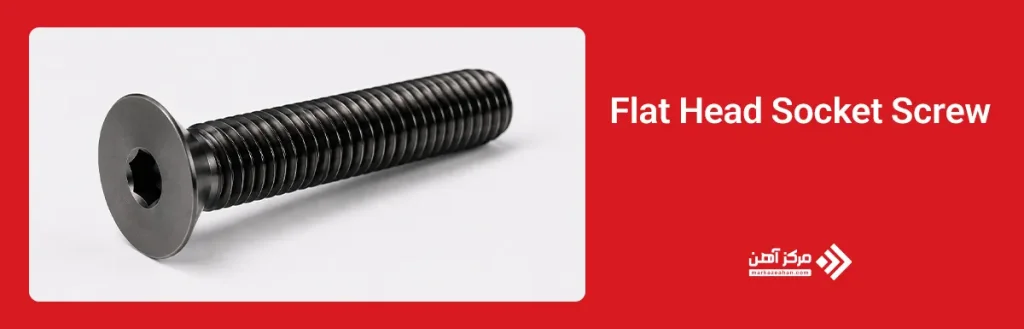

پیچ آلن سر تخت

پیچ آلن سر تخت (Flat Head Socket Screw) برای شرایطی طراحی شده است که نیاز است سطح اتصال پس از نصب کاملا صاف باقی بماند. سر این پیچ به صورت مخروطی ساخته می شود و پس از قرارگیری داخل سوراخ خزینه شده، تقریبا هم سطح قطعه قرار می گیرد.

این ویژگی باعث می شود در قطعاتی که عبور قطعات دیگر از روی سطح اتصال انجام می شود یا ظاهر نهایی اهمیت دارد، گزینه مناسبی باشد. صنایع تولید تجهیزات دقیق، ماشین سازی، قطعات الکترونیکی و قالب سازی از جمله حوزه هایی هستند که از این نوع پیچ استفاده می کنند.

میزان تحمل بار این مدل معمولا نسبت به پیچ آلن سر استوانه ای کمتر است، اما مزیت اصلی آن ایجاد سطح صاف و جلوگیری از ایجاد مانع روی قطعه است.

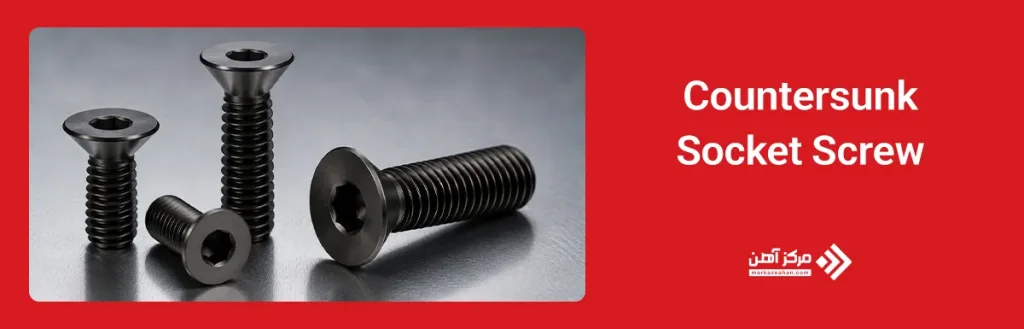

پیچ آلن سر خزینه

پیچ آلن سر خزینه (Countersunk Socket Screw) شباهت زیادی به مدل سر تخت دارد و برای نصب کاملا هم سطح با قطعه طراحی شده است. تفاوت اصلی آن در طراحی دقیق تر قسمت مخروطی سر پیچ است که باعث قرارگیری بهتر در سوراخ خزینه می شود.

این مدل بیشتر در قطعاتی استفاده می شود که نیاز به سطح نهایی یکدست دارند و وجود برجستگی روی اتصال می تواند مشکل ایجاد کند. تجهیزات صنعتی دقیق، قطعات هوافضا، قالب ها و تجهیزات مکانیکی ظریف از کاربردهای مهم این پیچ هستند.

در انتخاب این نوع پیچ باید به زاویه خزینه، قطر سوراخ محل نصب و سایز پیچ آلن توجه شود؛ زیرا عدم تطابق میان پیچ و محل نصب می تواند باعث کاهش استحکام اتصال شود.

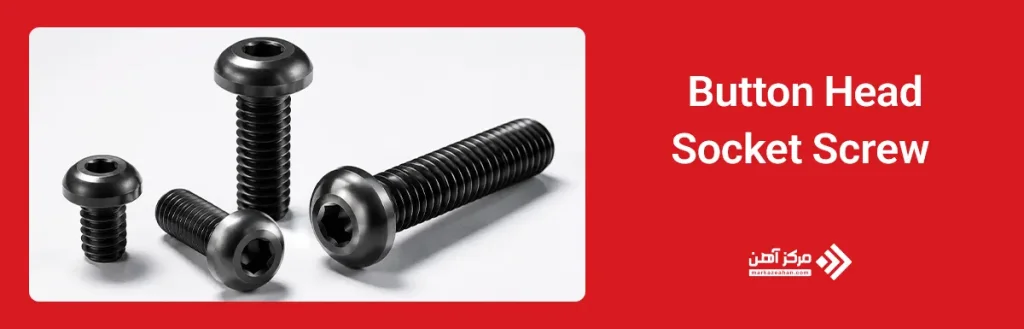

پیچ آلن سر گرد

پیچ آلن سر گرد (Button Head Socket Screw) دارای سری نیمه کروی و ظاهر متفاوتی نسبت به سایر مدل ها است. این طراحی باعث افزایش سطح تماس سر پیچ با قطعه شده و در برخی کاربردها توزیع فشار مناسب تری ایجاد می کند.

این پیچ علاوه بر عملکرد مکانیکی، ظاهر مناسب تری نیز دارد و به همین دلیل در تجهیزات دکوراتیو، صنایع مبلمان فلزی، تجهیزات پزشکی و قطعاتی که ظاهر اتصال اهمیت دارد استفاده می شود.

اگرچه ظرفیت تحمل بار این مدل معمولا کمتر از پیچ آلن سر استوانه ای است، اما برای بسیاری از کاربردهای عمومی و نیمه صنعتی گزینه مناسبی محسوب می شود.

جدول مقایسه انواع پیچ آلن

نوع پیچ آلن	ویژگی ظاهری	مهم ترین کاربرد
پیچ آلن مغزی	بدون سر خارجی	تثبیت قطعات روی شفت و محور
پیچ آلن سر استوانه ای	سر بلند و استوانه ای	ماشین آلات و اتصالات صنعتی سنگین
پیچ آلن سر تخت	سر کم ارتفاع و صاف	تجهیزات با فضای محدود
پیچ آلن سر خزینه	سر مخروطی هم سطح با قطعه	قالب سازی و قطعات دقیق
پیچ آلن سر گرد	سر نیم کروی	تجهیزات دکوراتیو و کاربردهای عمومی

انتخاب میان مدل های مختلف پیچ آلن باید بر اساس عملکرد مورد انتظار انجام شود، نه صرفا قیمت یا ظاهر محصول. برای مثال، در یک اتصال صنعتی با بارگذاری بالا، پیچ آلن سر استوانه ای معمولا انتخاب مناسب تری است، در حالی که برای قطعاتی که سطح نهایی باید کاملا صاف باشد، مدل سر تخت یا سر خزینه عملکرد بهتری خواهد داشت. همچنین بررسی استاندارد تولید، جنس فولاد، پوشش سطحی و استاندارد پیچ آلن قبل از خرید اهمیت زیادی دارد.

کاربردهای پیچ آلن

پیچ آلن به دلیل ساختار مقاوم، قابلیت نصب در فضاهای محدود و امکان انتقال گشتاور بالا در صنایع مختلف مورد استفاده قرار می گیرد. مهم ترین کاربردهای این اتصال عبارتند از:

• اتصال قطعات ماشین آلات صنعتی
• مونتاژ دستگاه های CNC
• ساخت تجهیزات مکانیکی
• صنایع خودروسازی
• تولید قالب های صنعتی
• ساخت تجهیزات ساختمانی
• اتصال قطعات سازه های فلزی
• صنایع نفت و گاز
• تجهیزات پتروشیمی
• صنایع هوافضا
• تجهیزات پزشکی
• صنایع الکترونیک
• خطوط تولید کارخانه ها
• ماشین آلات کشاورزی
• تجهیزات هیدرولیکی
• تجهیزات پنوماتیکی
• سیستم های انتقال نیرو
• ربات های صنعتی
• تجهیزات آزمایشگاهی
• قطعات دقیق مهندسی

پیچ آلن از چه جنسی ساخته می شود؟

جنس پیچ آلن تاثیر مستقیمی بر مقاومت مکانیکی، دوام، قابلیت تحمل فشار و عملکرد آن در شرایط محیطی مختلف دارد. رایج ترین متریال مورد استفاده برای تولید این پیچ ها فولاد آلیاژی کربنی (Alloy Steel) است که پس از عملیات حرارتی به مقاومت کششی و سختی بالایی می رسد. این نوع فولاد معمولا در پیچ های صنعتی با گریدهای مقاوم مانند 8.8، 10.9 و 12.9 استفاده می شود و برای اتصالاتی که تحت بارهای زیاد قرار دارند، گزینه مناسبی محسوب می شود.

در محیط هایی که رطوبت، مواد شیمیایی یا عوامل خورنده وجود دارد، از پیچ آلن استیل (Stainless Steel) استفاده می شود. فولادهای زنگ نزن مانند استیل A2 و A4 به دلیل وجود عناصر آلیاژی مانند کروم و نیکل، مقاومت بسیار خوبی در برابر زنگ زدگی دارند. علاوه بر فولاد و استیل، در کاربردهای خاص از موادی مانند تیتانیوم، آلومینیوم و آلیاژهای مقاوم به حرارت نیز استفاده می شود. انتخاب جنس مناسب باید بر اساس شرایط کاری، میزان بار، دمای محیط، احتمال خوردگی و طول عمر مورد انتظار اتصال انجام شود.

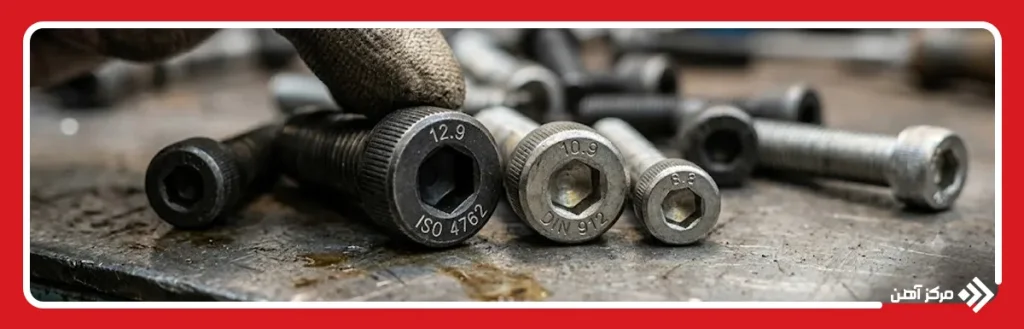

استاندارد و گرید پیچ آلن

تولید پیچ های آلن بر اساس استانداردهای مشخصی انجام می شود تا ابعاد، ویژگی های مکانیکی و کیفیت ساخت آن ها قابل کنترل باشد. یکی از مهم ترین استانداردهای این حوزه، DIN 912 است که برای پیچ آلن سر استوانه ای کاربرد زیادی دارد. در استانداردهای جدیدتر، ISO 4762 نیز به عنوان معادل بین المللی این استاندارد شناخته می شود. این استانداردها مشخصاتی مانند قطر اسمی، طول پیچ، ارتفاع سر، قطر حفره شش ضلعی، تلرانس تولید و نوع رزوه را تعیین می کنند.

علاوه بر استاندارد ابعادی، گرید مقاومتی نیز نقش مهمی در انتخاب پیچ آلن دارد. گرید یا کلاس مقاومتی نشان دهنده میزان استحکام پیچ در برابر نیروهای مکانیکی است. برای مثال، پیچ آلن با گرید 8.8 برای بسیاری از کاربردهای عمومی صنعتی مناسب است، اما در اتصالاتی که فشار و تنش بیشتری وجود دارد، معمولا از گریدهای 10.9 و 12.9 استفاده می شود. گرید 12.9 یکی از مقاوم ترین کلاس های رایج در پیچ های فولادی محسوب می شود و در ماشین آلات سنگین، قالب های صنعتی و تجهیزات تحت بار بالا کاربرد دارد.

رعایت استاندارد پیچ آلن باعث می شود مشخصات محصول از نظر ابعاد و عملکرد قابل پیش بینی باشد. در زمان خرید، تنها توجه به ظاهر پیچ کافی نیست و مواردی مانند علامت حک شده روی سر پیچ، جنس فولاد، پوشش سطحی و کلاس مقاومتی باید بررسی شود. همچنین ابعاد پیچ آلن مانند قطر، طول، گام رزوه و اندازه حفره داخلی باید با محل نصب هماهنگ باشد تا اتصال بتواند نیروهای وارد شده را به درستی تحمل کند.

در پروژه های صنعتی، انتخاب اشتباه گرید یا اندازه پیچ می تواند باعث شکست اتصال، آسیب دیدن قطعات و افزایش هزینه های تعمیرات شود. به همین دلیل مهندسان معمولا پیش از انتخاب پیچ، محاسبات مربوط به بارگذاری، تنش برشی، نیروی کششی و شرایط محیطی را بررسی می کنند. این موضوع به ویژه در تجهیزات دوار، ماشین آلات با لرزش بالا و سازه هایی که تحت بارگذاری مداوم قرار دارند اهمیت بیشتری پیدا می کند.

مزایا و معایب پیچ آلن

پیچ آلن به دلیل طراحی متفاوت نسبت به پیچ های معمولی، در بسیاری از کاربردهای مهندسی مزیت های قابل توجهی دارد. با این حال، استفاده از آن در همه شرایط بهترین گزینه نیست و محدودیت های خاص خود را دارد. شناخت نقاط قوت و ضعف این اتصال به انتخاب دقیق تر کمک می کند.

مزایای پیچ آلن

• انتقال گشتاور بالا به دلیل طراحی حفره شش ضلعی داخلی
• امکان استفاده در فضاهای محدود و نقاطی که دسترسی دشوار است
• کاهش احتمال لغزش ابزار هنگام باز و بسته کردن
• ظاهر مناسب تر در تجهیزات دقیق و صنعتی
• قابلیت استفاده در اتصالات با نیاز به دقت بالا
• تنوع زیاد در جنس، گرید و ابعاد
• مقاومت مکانیکی مناسب در مدل های فولادی آلیاژی
• امکان استفاده در ماشین آلات حساس
• قابلیت نصب با ابزار ساده و قابل حمل
• کاهش احتمال آسیب به سطح قطعه در مقایسه با برخی پیچ های معمولی

معایب پیچ آلن

• نیاز به آچار آلن مخصوص برای نصب و باز کردن
• آسیب پذیری حفره داخلی در صورت استفاده از ابزار نامناسب
• هزینه بیشتر نسبت به برخی پیچ های استاندارد معمولی
• دشوارتر بودن باز کردن پیچ های زنگ زده یا آسیب دیده
• حساسیت بیشتر به انتخاب اندازه دقیق ابزار
• نیاز به دقت بالاتر هنگام اعمال گشتاور
• احتمال جمع شدن آلودگی داخل حفره آلن در محیط های صنعتی

مهم ترین نکات در انتخاب پیچ آلن مناسب

انتخاب پیچ آلن مناسب نیازمند بررسی چندین عامل فنی است. یک پیچ ممکن است از نظر ظاهری مشابه نمونه دیگر باشد، اما تفاوت در جنس، گرید، ابعاد یا استاندارد تولید می تواند عملکرد آن را به طور کامل تغییر دهد. بنابراین قبل از خرید باید مشخصات اتصال و شرایط استفاده به دقت بررسی شود.

• تعیین نوع کاربرد و محل استفاده از پیچ
• بررسی میزان نیروی کششی وارد شده به اتصال
• بررسی نیروهای برشی و ضربه ای
• انتخاب گرید مقاومتی مناسب
• توجه به جنس قطعات متصل شونده
• انتخاب جنس مناسب پیچ بر اساس شرایط محیطی
• بررسی مقاومت در برابر خوردگی
• انتخاب صحیح سایز پیچ آلن
• بررسی طول مناسب پیچ
• توجه به قطر و گام رزوه
• بررسی ابعاد پیچ آلن مطابق استاندارد
• انتخاب نوع سر پیچ متناسب با محل نصب
• بررسی نوع پوشش سطحی
• استفاده از آچار آلن استاندارد
• رعایت گشتاور مناسب هنگام نصب
• خرید محصول دارای مشخصات فنی معتبر

یکی از اشتباهات رایج در انتخاب پیچ، توجه صرف به اندازه ظاهری و قیمت محصول است. ممکن است دو پیچ با سایز مشابه، به دلیل تفاوت در گرید فولاد یا روش تولید، ظرفیت تحمل بار کاملا متفاوتی داشته باشند. در نتیجه در کاربردهای حساس باید مشخصات فنی محصول نسبت به هزینه اولیه در اولویت قرار گیرد.

همچنین باید توجه داشت که پیچ های آلن در مدل های مختلفی تولید می شوند و هر مدل برای شرایط مشخصی طراحی شده است. استفاده از پیچ سر خزینه در محلی که به تحمل بار بالا نیاز دارد یا استفاده از پیچ مغزی برای اتصال سازه ای، می تواند باعث کاهش ایمنی سیستم شود. بنابراین شناخت کاربرد هر مدل، اولین مرحله برای انتخاب صحیح اتصال است.
