بچینگ بتن چیست و چگونه کار می کند؟ بتن یکی از مصالح ساختمانی همه کاره است که خطری برای محیط زیست نداشته و برای اکثر ساخت و ساز ها کاربرد دارد. برای تولید بتن با کیفیت بالا، بایستی مواد آن توسط روش تحقیق بچینگ به درستی و کامل محاسبه شود. یکی از راه های تولید بتن آماده در محل احداث، بچینگ است که کاربرد آن در پروژه های ساخت و ساز مانند سدسازی، پل سازی و برج سازی است. بچینگ بتن در حجم زیاد انجام می شود و تاثیر فراوانی در بهبود عملی بودن بتن برای دستیابی به سطح صاف، افزایش سرعت ساخت و کاهش اتلاف اجزای بتن دارد. در این مقاله به بررسی کامل بچینگ، انواع و نحوه عملکرد آن می پردازیم.

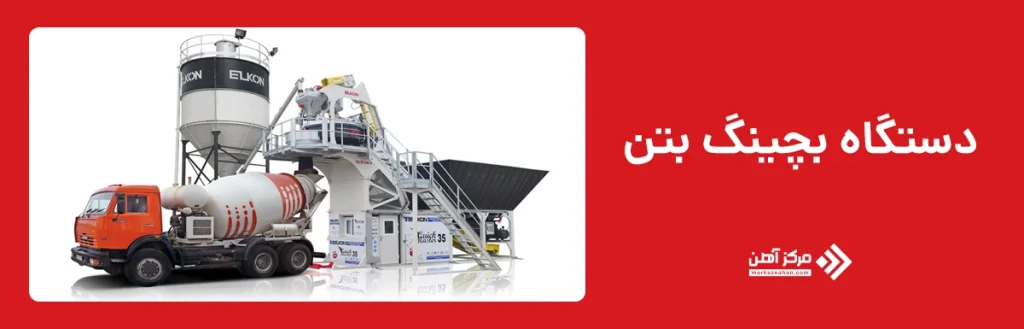

به تاسیسات تولید بتن آماده بچینگ بتن گفته می شود، شامل تجهیزاتی است که مواد تشکیل دهنده بتن را با یکدیگر ترکیب می کند. در واقع برای ساخت بتن در حجم بالا به دستگاه بچینگ نیاز است. هر مرحله ریزش بتن یک بچ است و به دلیل اینکه به صورت متوالی بتن تولید می کند، به آن بچینگ پلانت گفته می شود.
بچینگ پلانت دارای قسمت های مختلفی است که این قسمت ها شامل منبع ذخیره آب، منبع ذخیره مصالح، باسکول، نقاله، چرخ، باکت، سیلو و میکسر است که در هماهنگی کامل با یکدیگر قرار دارند. در ادامه با بخش های مختلف بچینگ پلانت و وظایف و کاربرد های هر یک از آنها آشنا می شویم.
برای تولید بتن با حجم زیاد دستگاه های مختلفی طراحی شده که قابل حمل بوده و دارای هزینه کمتری برای پروژه هستند. به این دستگاه ها دستگاه بیچینگ بتن گفته می شود. دستگاه بچینگ پلانت دارای قسمت های مختلفی است. با توجه به اینکه اغلب بخش های این دستگاه از آهن تشکیل شده اند، عواملی نظیر قیمت آهن که به صورت روزافزون در حال افزایش است، بر قیمت نهایی بچینگ بتن تاثیر می گذارد. مهم ترین اجزای دستگاه بچینگ عبارتند از:

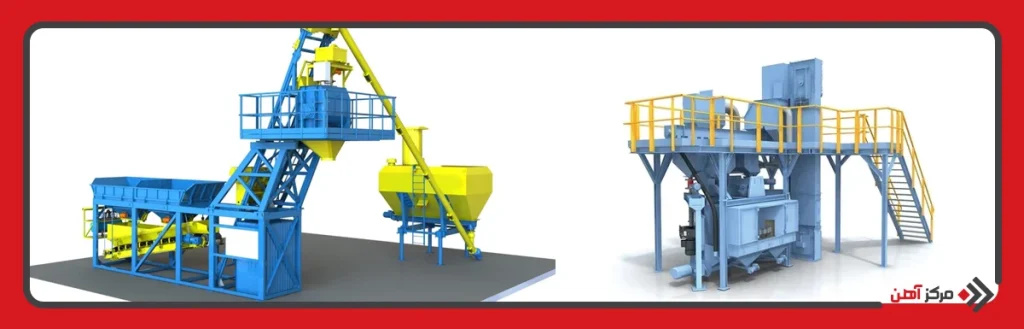

جالب است بدانید که به طور کلی، بچینگ ها در دو مدل تولید شده و در بازار موجود هستند. البته از نظر جا به جایی هم می توان بچینگ ها را در دو دسته قابل حمل و ثابت تقسیم بندی کرد.

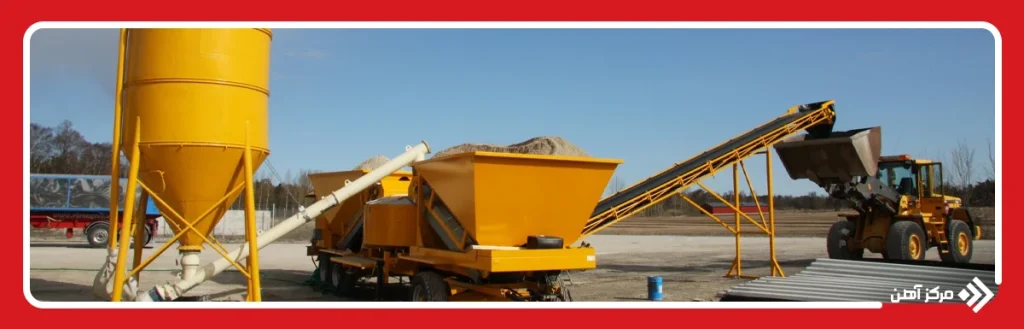

نحوه عملکرد دستگاه بچینگ فیدری تقریباً مشابه دستگاه لیبهر است. با این تفاوت که در بچینگ طرح لیبهر برای دپوی مصالح از دراگلاین (اسکواتور) استفاده می شود. ولی در این دستگاه از هاپر های ذخیره (که توسط لودر تغذیه می شود) و از دو روش 1-انتقال با نوار نقاله و 2-انتقال با باکت، انتقال مواد انجام می شود.
بچینگ دراگلاینی جزوه قدیمی ترین خط تولید در صنعت بتن به شمار می رود. در این سیستم، مصالح توسط یک شن کش به درون سیستم هدایت شده و وزن می شوند. عدم نیاز به لودر یکی از مزیت های آن و از معایب آن نگهداری و تعمیر آن به دلیل قدیمی بودن است.
دستگاه بچینگ پلانت یا بتن از قسمت های مختلفی تشکیل شده است. هر کدام از این قسمت ها ضروری هستند و برای تعیین وزن، عیار و سایر مشخصات بتن با کیفیت طراحی شده اند. در ادامه به این اجزا اشاره می کنیم و کاربرد هر یک را شرح می دهیم:
یکی از مهم ترین مصالح برای ساخت و ساز ها، بتن است که در اندازه های متفاوتی تولید می شود. یکی از روش های ایجاد بتن در محل احداث سازه، بچینگ است. بچینگ بر اساس عملکرد به دو دسته ثابت و پرتابل (قابل حمل) تقسیم می شود. همچنین بر اساس نوع سیستم انتقال مصالح به دو دسته نوار نقاله (لایناربین) و سیم بکسل (دراگلاین) دسته بندی می شوند در جدول زیر مشخصات فنی دستگاه آورده شده است.
| نوع تولید بتن | تر یا خشک |
|---|---|
| ظرفیت تولید بتن (مترمکعب در ساعت) | 40، 70، 90، 120، و 180 |
| ظرفیت تولید هر بچ (متر مکعب) | 5/0 الی 3 |
| انواع حجم میکسر (لیتر) | 750، 1000، 1500، 2000، 2500 و 3000 |
| سیستم تخلیه بتن | هیدرولیکی |
| سیستم انتقال سیمان | اسکرو |
| قطر اسکرو (اینچ) | 6، 8، 10 و 12 |
| سیستم انتقال مصالح | نوار نقاله یا باکت |
| سیستم آب رسانی | کنتوری یا باسکولی |
| برق مصرفی (ولت) | 380 |
نحوه عملکرد بچینگ پلانت بسیار آسان است. استفاده از این دستگاه ها در پروژه باعث صرفه جویی در زمان و هزینه های پروژه می شود. به علاوه، مواردی نظیر مقدار سیمان، مقدار آب و … به طور دقیق تری تعیین می شوند و فاکتورهایی نظیر عیار بتن مطلوب تر خواهند بود. در ادامه عملکرد بچینگ را معرفی می کنیم:
در ابتدا باسکول ها از مصالح خالی شده سپس قسمت های مختلف دستگاه مانند میکسر، کمپرسور، پمپ روغن هیدرولیک و نوار انتقال روشن می شود.
جمع بندی
بچینگ پلانت یکی از تجهیزات مهم و اصلی در صنعت بتن‌سازی به‌شمار می رود. با این دستگاه فرآورده هایی که مناسب اکثر پروژه های ساختمانی هستند تولید می شود. استفاده از این تجهیزات به سازندگان این اطمینان را می دهد که بتوانند بتن مورد نیاز خود را با دقت و کیفیت بالا تولید کنند. این تجهیزات با تکنولوژی های مدرن و سیستم های کنترل دقیق موجب بهبود کارایی و کاهش هزینه های پروژه های ساختمانی می شود.
سوالات متداول
بچینگ پلانت در واقع اصلی ترین بخش و مهم ترین عضو از یک دستگاه تولید بتن است که مقدار مشخصی از سیمان و آب را به بتن اضافه کرده و با هم مخلوط می کند.
در بچینگ پلانت، مقدار مشخصی از اجزای بتن مانند ماسه، سیمان و آب توزین شده و در داخل مخزن ریخته می شوند، سپس در مدت زمان مشخصی این ترکیبات با هم مخلوط می شوند.
بچینگ پلانت زمانی کاربرد دارد که بخواهیم بتن با کیفیت بالا را در مقیاس بالا تولید کنیم.
بچینگ پلانت ها به دو نوع اصلی ثابت (Stationary) و سیار (Mobile) تقسیم می شوند. نوع ثابت برای پروژه های بلند مدت و نوع سیار برای پروژه های موقت یا با محل متغیر استفاده می شود.
کارایی بالا، صرفه جویی در هزینه های پروژه، کنترل کیفیت، صرفه جویی در زمان و دسترسی آسان
